F 42C - Lautsprecher Helix - Kostenlose Bedienungsanleitung

Typ	Komponenten-Lautsprechersystem fürs Auto
Marke	Helix
Modell	F 42C
RMS-Leistungsaufnahme	40 Watt
Max. Leistungsaufnahme	80 Watt
Frequenzgang	100 Hz - 22.000 Hz
Impedanz	3 Ω
Empfindlichkeit (1W/1m)	89 dB
Material der Hochtonkalotte	Seidenkalotte
Material der Tieftonmembran	Spritzgegossenes Polypropylen mit eingebetteten Kohlefasern
Weichen-Typ	Separater Flex-Crossover mit 6/12 dB Flankensteilheit und Hochtönerschutz
Außendurchmesser Hochtöner	52,6 mm / 2,07"
Außendurchmesser Tieftöner	102,4 mm / 4,03"
Einbaudurchmesser Hochtöner	45 mm / 1,77"
Einbaudurchmesser Tieftöner	93 mm / 3,66"
Einbautiefe Hochtöner	17,3 mm / 0,68"
Einbautiefe Tieftöner	45 mm / 1,77"
Montageoptionen Hochtöner	Bündig einbau
Montageoptionen Tieftöner	Standard (Auf- oder Unterflurmontage)
Installationshinweise	Korrekte Phase beachten (+ an +, - an -); Wasser fernhalten; glatte, hindernisfreie Oberfläche verwenden
Garantie	Eingeschränkte Garantie gemäß gesetzlicher Bestimmungen; deckt keine Überlastung oder unsachgemäße Verwendung ab
Empfohlene Verwendung	Auto-Audio Front- oder Heck-Komponentensystem
Kompatibilität	Ausgelegt für 3-4 Ohm fähige Headunits oder Verstärker

Häufig gestellte Fragen - F 42C Helix

Wie hoch ist die Leistungsaufnahme des Helix F 42C?

Der Helix F 42C hat eine Leistungsaufnahme von 40 Watt RMS und 80 Watt max.

Wie hoch ist die Impedanz des F 42C Lautsprechers?

Die Impedanz beträgt 3 Ω, was niedriger ist als bei Standard-Lautsprechern mit 4 Ω. Stellen Sie sicher, dass Ihr Verstärker bei 3 Ω stabil ist.

Wie schließe ich den Flex-Crossover an?

Der Crossover kann auf zwei Arten angeschlossen werden: Option A (Hochtöner und Tieftöner nah beieinander) oder Option B (getrennte Montagepositionen). Für detaillierte Schaltpläne beachten Sie die Anleitung. Achten Sie auf korrekte Phase: Plus an Plus, Minus an Minus.

Welche Einbaumaße hat der Hochtöner?

Der Hochtöner hat einen Einbaudurchmesser von 45 mm und eine Einbautiefe von 17,3 mm. Er ist für den bündigen Einbau ausgelegt.

Welche Einbaumaße hat der Tieftöner?

Der Tieftöner hat einen Außendurchmesser von 102,4 mm, einen Einbaudurchmesser von 93 mm und eine Einbautiefe von 45 mm.

Kann ich die Frequenzweichen anderer Helix-Modelle verwenden?

Der F 42C verwendet eine spezifische Frequenzweiche mit 6/12 dB Flankensteilheit und Hochtönerschutz. Es wird empfohlen, nur die mitgelieferte Weiche zu verwenden, um optimale Leistung zu erzielen.

Welchen Hochtöner-Typ verwendet der F 42C?

Der Hochtöner ist ein Seidenkalotten-Typ, bekannt für sanfte und natürliche Hochtonwiedergabe.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite zu reinigen. Vermeiden Sie Wasser oder Reinigungsmittel, da diese die Membran und Beschichtung beschädigen können.

Wie ist die Garantie auf den Helix F 42C?

Die Garantie ist eine eingeschränkte Garantie, die Herstellungsfehler gemäß gesetzlicher Bestimmungen abdeckt. Überlastung oder unsachgemäße Verwendung sind nicht abgedeckt.

Kann ich den F 42C in einer Koaxialkonfiguration installieren?

Der F 42C ist ein Komponentensystem mit getrenntem Hochtöner und Tieftöner. Für einen Koaxiallautsprecher erwägen Sie das Modell Helix F 4X.

BEDIENUNGSANLEITUNG F 42C Helix

Komponenten- und Koaxiallautsprechersysteme

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Lautsprechersystems.

Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und überzeugenden Klang aus.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeine Hinweise zum Einbau von HELIX Lautsprechersystemen

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.

Sollten Sie sich dazu entscheiden, die Installation selbst auszuführen, gehen Sie bitte nach den folgenden Anweisungen vor. Nichtbeachtung der folgenden Hinweise kann zu Verletzungen und / oder Schäden an Ihrem Fahrzeug oder den Lautsprechern führen.

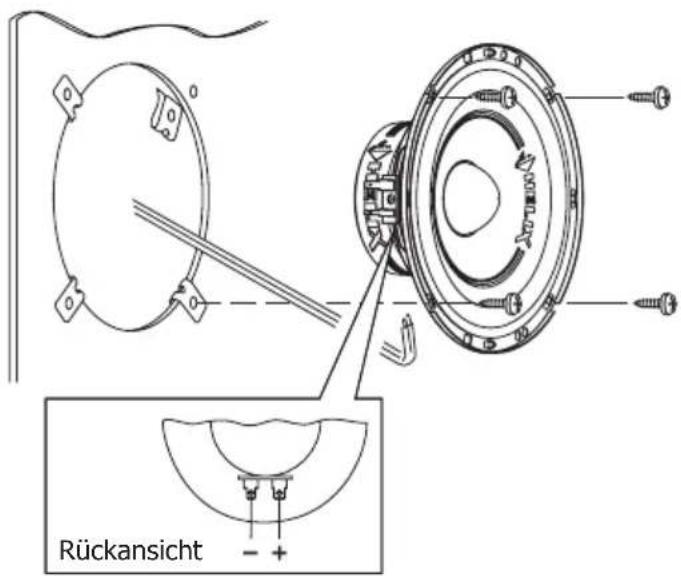

1. Stellen Sie sicher, dass der Lautsprecher in die ausgewählte Einbauöffnung passt und das genügend Einbautiefe vorhanden ist, um den Magnet aufzunehmen.

2. Stellen Sie sicher, dass der Platz zwischen dem Lautsprecher und anderen Teilen, wie z.B. Fenster, Fensterkurbel, Fensterheber, Sitze etc. ausreichend ist. Dies ist besonders wichtig, wenn Einbauplätze ausgeschnitten werden müssen. Vollständige Daten über die Einbautiefe und den Durchmesser der Lautsprecher finden Sie in den Einbaudiagrammen dieser Anleitung. Bitte stellen Sie sicher, dass die Auflagefläche der Lautsprecher möglichst plan und stabil ist.

3. Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.

4. Achten Sie darauf, dass die Frequenzweichen an ihrem Montageort ausreichend befestigt sind.
5. Installieren Sie die Lautsprecher und Frequenzweichen nicht an Orten, an denen Wasser auf die Chassis / Gehäuse tropfen kann.
6. Die Qualität und Sorgfalt des Einbaus hat entscheidenden Einfluss auf den Klang der Lautsprecher. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
7. Vermeiden Sie akustische Kurzschlüsse (Luft-durchlässigkeit der Montageplatte zwischen Membran und Korb), die Auslöschungen tiefer Frequenzen zur Folge haben. Diese können durch den Einbau des Lautsprechers in einem zu großen Ausschnitt oder auf unebener Fläche auftreten.
8. In manchen Fällen ist eine Verstärkung der Montageplatte nötig, um dem Lautsprecher eine stabile, ebene und verwindungsfreie Auflagefläche zu bieten. Dies erreichen Sie, indem Sie den Lautsprecher auf einen stabilen Holz- oder Metallring montieren oder diesen Ring hinter die Montageplatte setzen, damit der Lautsprecher eine stabile Aufnahme hat. Für weitere Anregungen wenden Sie sich bitte an einen Einbauspezialisten.
9. Wenn Sie Lautsprecher in ihrem Auto tauschen möchten, muss dafür ein Einbauplatz geschaffen werden. In den meisten Fällen sind Originaleinbauplätze in den Türen, Karosserieöffnungen oder in der Heckablage vorhanden. Bitte nutzen Sie, wenn möglich, die vorgesehenen Originaleinbauplätze Ihres Fahrzeugs. Sollten keine Originaleinbauplätze vorhanden sein, muss ein sicherer und geeigneter Einbau-

Allgemeine Hinweise

platz für den Lautsprecher geschaffen werden. Informationen zu einer sicheren Befestigung finden Sie im Abschnitt „Installation“ dieser Anleitung.

WICHTIG: Bitte schneiden Sie NIEMALS Metall aus der Karosserie aus. Dies kann ein tragendes Teil des Fahrzeugs sein, welches die Stabilität der Karosserie und des Fahrzeugs gewährleistet.

Allgemeine Hinweise zum Anschluss von HELIX Lautsprechersystemen

Wir empfehlen Ihnen einen kurzen Funktionstest des kompletten Systems bei geringer Lautstärke durchzuführen, um sicherzugehen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt funktionieren.

Vergewissern Sie sich, dass alle Kabel geschützt und sicher verlegt sind und nicht durch scharfe Kanten beschädigt werden können. Dies kann zu Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergerätes, Verstärkers und / oder der Lautsprecher verursachen.

Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und in ausreichender Länge am Lautsprecher befestigt sind.

Wichtig: Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.

Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.

Allgemeine Hinweise zum Anschluss der HELIX Flex-Crossover Frequenzweichen

Die Frequenzweichen des F 62C / F 52C / F 42C Komponentensystems bietet Ihnen zwei Konfigurationsmöglichkeiten.

Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tieftöner, z.B. in der Fahrzeugtür.

Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tieftöner, z.B. Hochtöner in der A-Säule und Tieftöner in der Fahrzeugtür.

Hinweise zum Anschluss der Frequenzweichen finden Sie unter Punkt „Anschluss Flex-Crossover Frequenzweiche“.

F 62C / F 6B

F 6X

F 52C / F 5B F 5X

F 42C / F 4B F 4X

F 1T Flex-Crossover Frequenzweichen

Einbau Tieftöner

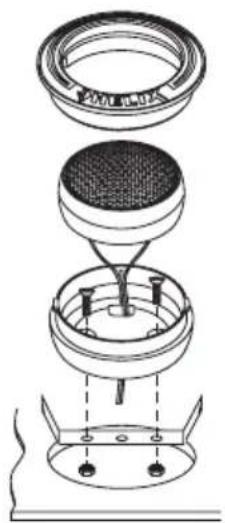

Einbau Hochtöner
Versenkter Einbau

Anschluss der Flex-Crossover Frequenzweiche

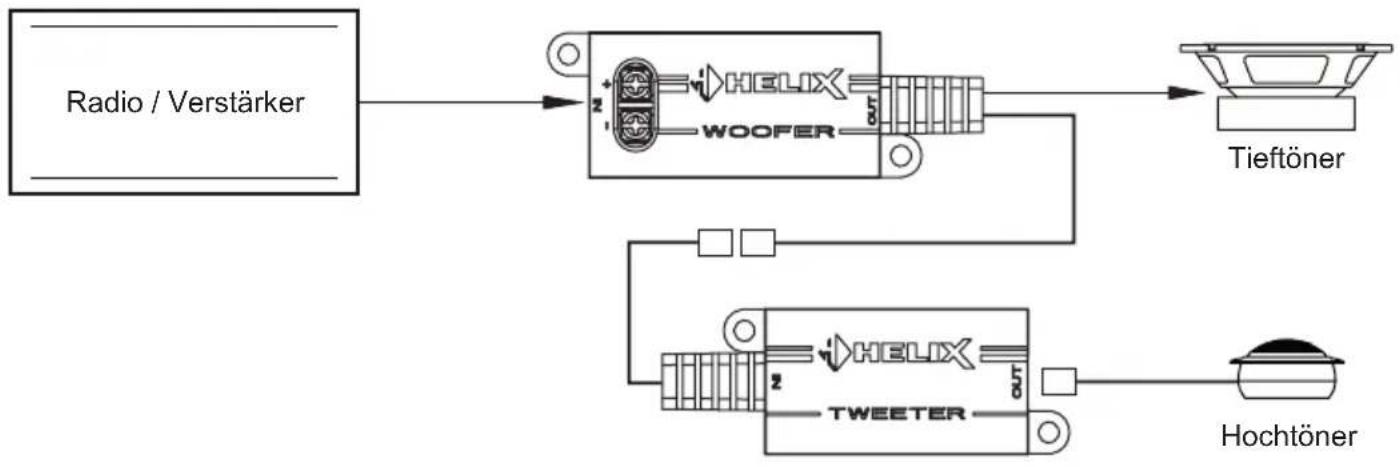

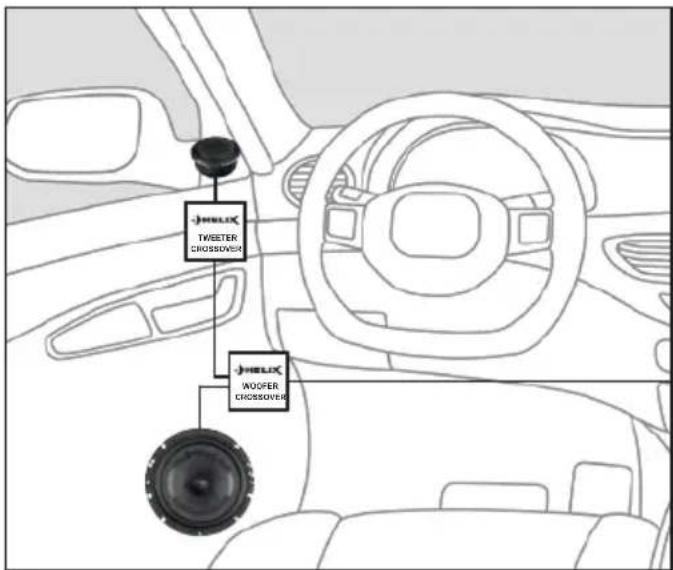

Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tieftöner, z.B. in der Fahrzeugtür.


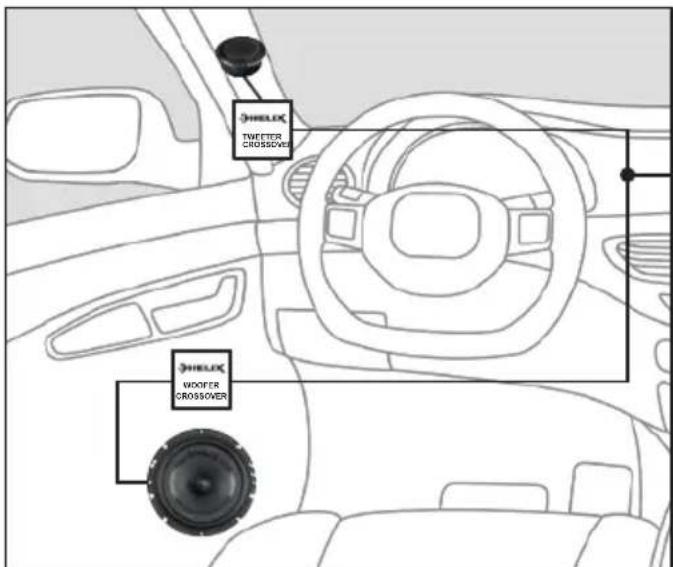

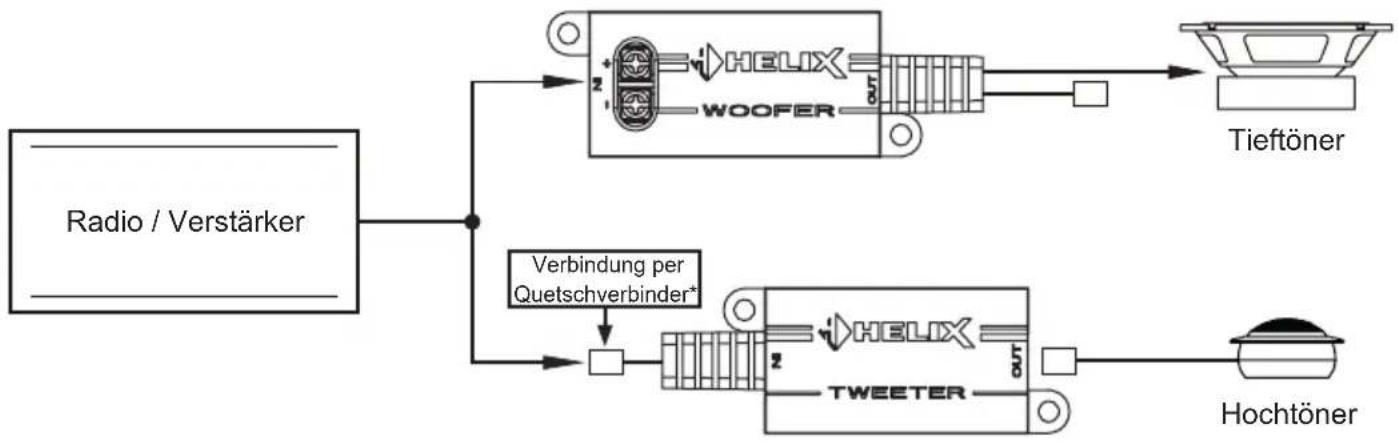

Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tieftöner, z.B. Hochtöner in der A-Säule und Tieftöner in der Fahrzeugtür.

Achten Sie darauf, dass alle Komponenten phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.

Komponentensysteme:

	F 62C F 52C F 42C
Leistung RMS / Max. 60 /	120 Watt 50 / 100 Watt 40 / 80	Watt
Frequenzbereich 55 Hz -	22.000 Hz 65 Hz - 22.000 Hz	100 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 1 W / 1 m	91 dB 90 dB 89 dB
Membranmaterial HT: SeidenkalotteTT: Gespritztes Polypropylen mit eingebettetenCarbonfasern		HT: SeidenkalotteTT: Gespritztes Polypropylen mit eingebettetenCarbonfasern	HT: SeidenkalotteTT:GespritztesPolypropylen mit eingebettetenCarbonfasern
Frequenzweiche	Separat, 12/12 dB Flankensteilheit und integriertemHochtonschutz	Separat, 12/12 dB Flankensteilheit und integriertemHochtonschutz	Separat, 6/12 dB Flankens- teilheit und integriertemHochtonschutz

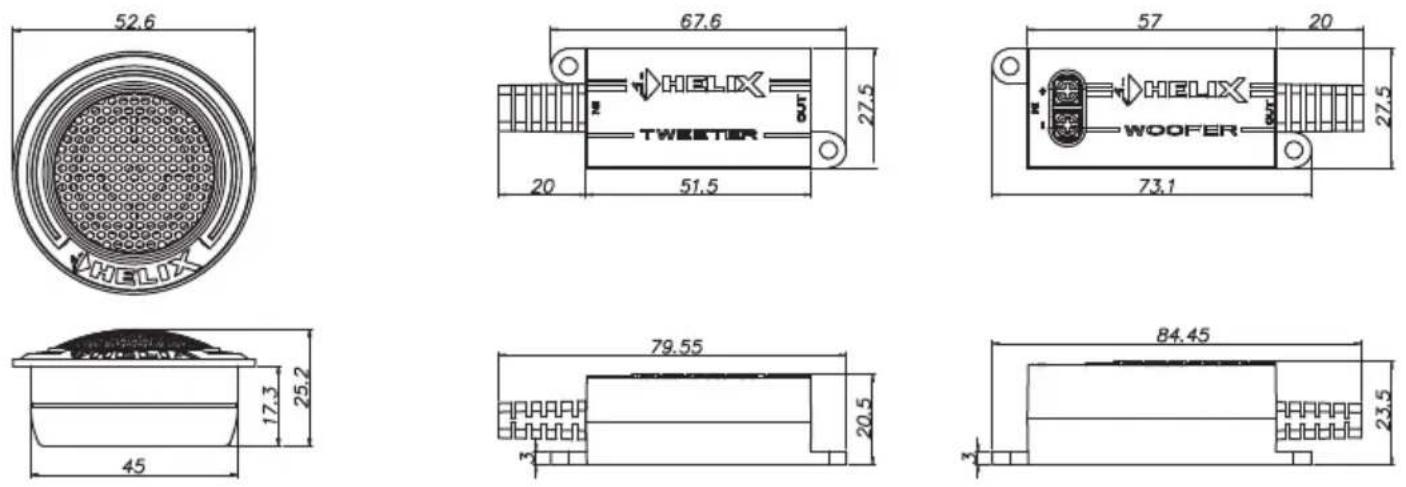

AbmessungenFrequenzweiche	HT: 51,5 x 27,5 x 20,5 mmTT: 57 x 27,5 x 23,5 mm	HT: 51,5 x 27,5 x 20,5 mmTT: 57 x 27,5 x 23,5 mm	HT: 51,5 x 27,5 x 20,5 mmTT: 57 x 27,5 x 23,5 mm

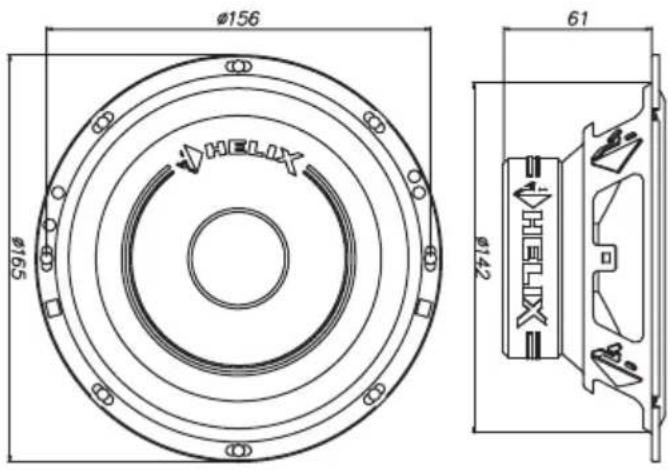

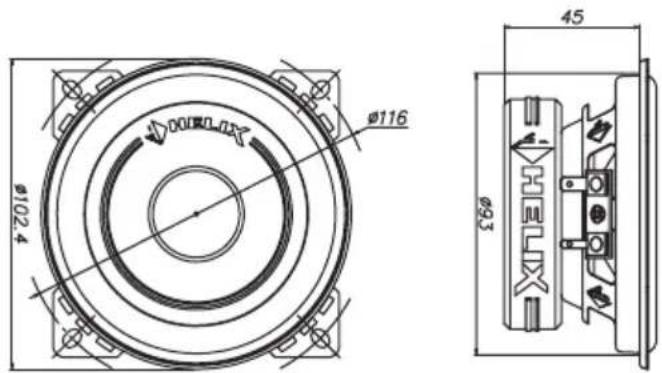

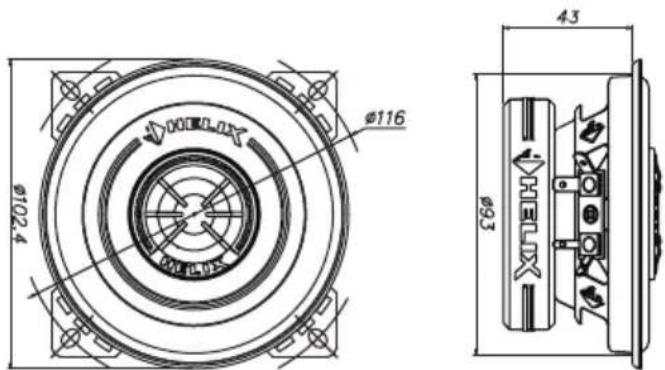

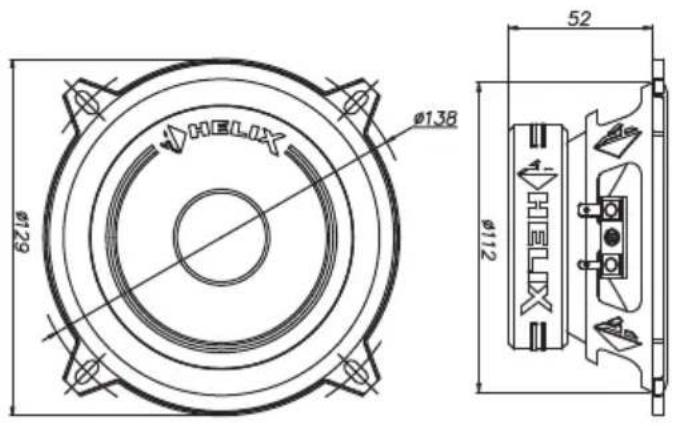

Außendurchmesser	HT: 52,6 mmTT: 165 mm	HT: 52,6 mmTT: 129 mm	HT: 52,6 mmTT: 102,4 mm
Einbaudurchmesser	HT: 45 mmTT: 142 mm	HT: 45 mmTT: 112 mm	HT: 45 mmTT: 93 mm
Einbautiefe	HT: 17,3 mmTT: 61 mm	HT: 17,3 mmTT: 52 mm	HT: 17,3 mmTT: 45 mm

Koaxialsysteme:

	F 6X	F 5X	F 4X
Leistung RMS / Max. 60 /	120 Watt 50 / 100 Watt 40 / 80	Watt
Frequenzbereich 60 Hz -	22.000 Hz 70 Hz - 22.000 Hz	100 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 1 W / 1 m	91 dB 90 dB 89 dB
Membranmaterial HT: Mylar	TT: Gespritztes Polypropylen mit eingebetteten Carbonfasern	HT: MylarTT: Gespritztes Polypropylen mit eingebetteten Carbonfasern	HT: MylarTT: Gespritztes Polypropylen mit eingebetteten Carbonfasern
Frequenzweiche	Integriert, 6 dB Flankens-teilheit	Integriert, 6 dB Flankens-teilheit	Integriert, 6 dB Flankens-teilheit

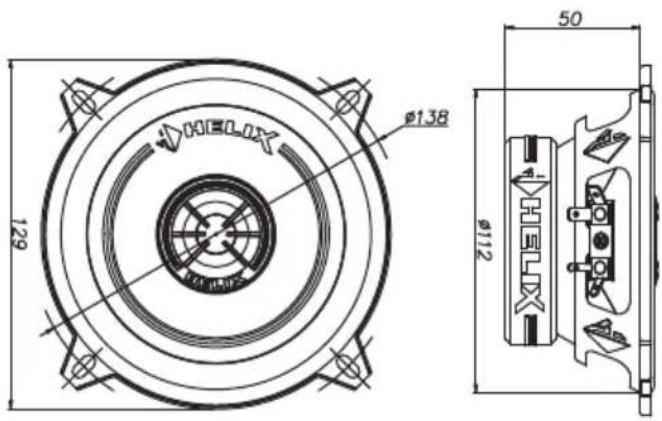

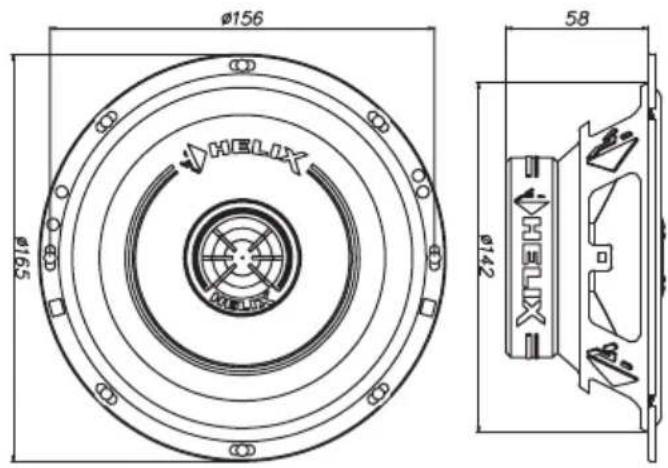

Außendurchmesser	165 mm	129 mm	102,4 mm
Einbaudurchmesser	142 mm	112 mm	93 mm
Einbautiefe	58 mm	50 mm	43 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Alle HELIX Lautsprecher sind sowohl mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
