Produkttyp	Komponenten-Lautsprechersystem
Modell	Pure PF K165.2
Marke	Helix (Audiotec Fischer)
Tieftöner-Durchmesser	165 mm (6,5 Zoll)
Hochtöner-Durchmesser	33,1 mm (1,3 Zoll) Seidenkalotte
Frequenzbereich	55 Hz – 22.000 Hz
Impedanz	3 Ω
Wirkungsgrad	92,5 dB @ 2,83 V / 1 m
Belastbarkeit RMS / Max.	60 W / 120 W
Einbaudurchmesser Tieftöner	142 mm
Einbautiefe Tieftöner	61 mm
Einbaudurchmesser Hochtöner (ohne Gehäuse)	33,1 mm
Einbautiefe Hochtöner (ohne Gehäuse)	9,8 mm
Membranmaterial Tieftöner	Gespritztes Polypropylen mit Carbonfasern
Hochtöner-Membran	Seidenkalotte
Hochtöner-Magnet	Neodym
Frequenzweiche	Flex-Crossover: 12 dB Hochpass (Hochtöner) / 12 dB Tiefpass (Tieftöner), mit Pegelanpassung (Std./Max.)
Abmessungen Frequenzweiche	75,5 x 35,1 x 24 mm
Besonderheiten	Phasenrichtiger Anschluss erforderlich, abnehmbares Hochtöner-Gitter, verschiedene Gehäuseoptionen für Hochtöner
Garantie	Gesetzliche Gewährleistung
Hersteller	Audiotec Fischer GmbH

Häufig gestellte Fragen - Pure PF K165.2 Helix

Wie schließe ich die Lautsprecher phasenrichtig an?

Achten Sie darauf, dass Plus an Plus und Minus an Minus angeschlossen wird. Die Plusleitung ist durch einen roten Streifen gekennzeichnet.

Kann ich den Hochtöner in verschiedenen Einbaupositionen montieren?

Ja, der Hochtöner kann in verschiedenen Gehäusen montiert werden: ohne Gehäuse, für OEM-Einbau, versenkt oder angewinkelt. Die passenden Einbaumaße finden Sie in der Anleitung.

Wie stelle ich die Lautstärke des Hochtöners ein?

Auf der Hochtöner-Frequenzweiche befindet sich ein Schiebeschalter mit den Positionen Std. (Standard, -3 dB) und Max. (maximaler Pegel).

Was ist der Unterschied zwischen Variante a und b beim Anschluss der Frequenzweiche?

Variante a wird verwendet, wenn Hoch- und Tiefmitteltöner nebeneinander eingebaut werden (z.B. in der Tür). Variante b ist für getrennte Einbauorte (z.B. Hochtöner in der A-Säule). Die Anschlussdiagramme sind unterschiedlich.

Welche Einbautiefe benötigt der Tieftöner?

Die erforderliche Einbautiefe beträgt 61 mm. Stellen Sie sicher, dass genügend Platz für den Magneten vorhanden ist.

Kann ich die Lautsprecher in die Original-Einbauplätze meines Autos einbauen?

Ja, wenn originale Einbauplätze vorhanden sind, nutzen Sie diese. Achten Sie auf passende Durchmesser und ausreichende Einbautiefe.

Wie vermeide ich akustische Kurzschlüsse?

Vermeiden Sie Luftdurchlässigkeit der Montageplatte. Der Lautsprecher muss auf einer ebenen, stabilen Fläche sitzen. Verwenden Sie ggf. einen stabilen Holz- oder Metallring zur Verstärkung.

Was ist bei der Montage der Frequenzweiche zu beachten?

Die Frequenzweiche muss ausreichend befestigt sein und darf nicht an Stellen montiert werden, an denen Wasser tropfen kann.

Kann ich die Lautsprecher selbst installieren?

Ja, aber wir empfehlen die Installation durch einen Einbauspezialisten, da dies Voraussetzung für die Garantieleistungen sein kann. Folgen Sie den Anweisungen in der Bedienungsanleitung.

Wie pflege und reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Reinigungsmittel. Achten Sie darauf, dass keine Feuchtigkeit in das Innere gelangt.

BEDIENUNGSANLEITUNG Pure PF K165.2 Helix

User Manual Bedienungsanleitung

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Lautsprechersystems.

Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und überzeugenden Klang aus.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeine Hinweise zum Einbau von HELIX Lautsprechersystemen

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.

Sollten Sie sich dazu entscheiden, die Installation selbst auszuführen, gehen Sie bitte nach den folgenden Anweisungen vor. Nichtbeachtung der folgenden Hinweise kann zu Verletzungen und / oder Schäden an Ihrem Fahrzeug oder den Lautsprechern führen.

1. Stellen Sie sicher, dass der Lautsprecher in die ausgewählte Einbauöffnung passt und das genügend Einbautiefe vorhanden ist, um den Magnet aufzunehmen.
2. Stellen Sie sicher, dass der Platz zwischen dem Lautsprecher und anderen Teilen, wie z.B. Fenster, Fensterkurbel, Fensterheber, Sitze etc. ausreichend ist. Dies ist besonders wichtig, wenn Einbauplätze ausgeschnitten werden müssen.

Vollständige Daten über die Einbautiefe und den Durchmesser der Lautsprecher finden Sie in den Einbaudiagrammen dieser Anleitung. Bitte stellen Sie sicher, dass die Auflagefläche der Lautsprecher möglichst plan und stabil ist.

1. Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.
2. Achten Sie darauf, dass die Frequenzweichen an ihrem Montageort ausreichend befestigt sind.
3. Installieren Sie die Lautsprecher und Frequenzweichen nicht an Orten, an denen Wasser auf die Chassis / Gehäuse tropfen kann.
4. Die Qualität und Sorgfalt des Einbaus hat entscheidenden Einfluss auf den Klang der Lautsprecher. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
5. Vermeiden Sie akustische Kurzschlüsse (Luft-durchlässigkeit der Montageplatte zwischen Membran und Korb), die Auslöschungen tiefer Frequenzen zur Folge haben. Diese können durch den Einbau des Lautsprechers in einem zu großen Ausschnitt oder auf unebener Flächeauftreten.
6. In manchen Fällen ist eine Verstärkung der Montageplatte nötig, um dem Lautsprecher eine stabile, ebene und verwindungsfreie Auflagefläche zu bieten. Dies erreichen Sie, indem Sie den Lautsprecher auf einen stabilen Holz- oder Metallring montieren oder diesen Ring hinter die Montageplatte setzen, damit der Lautsprecher eine stabile Aufnahme hat.

de

Für weitere Anregungen wenden Sie sich bitte an einen Einbauspezialisten.

1. Wenn Sie Lautsprecher in ihrem Auto tauschen möchten, muss dafür ein Einbauplatz geschaffen werden. In den meisten Fällen sind Originaleinbauplätze in den Türen, Karosserieöffnungen oder in der Heckablage vorhanden. Bitte nutzen Sie, wenn möglich, die vorgesehenen Originaleinbauplätze Ihres Fahrzeugs. Sollten keine Originaleinbauplätze vorhanden sein, muss ein sicherer und geeigneter Einbauplatz für den Lautsprecher geschaffen werden. Informationen zu einer sicheren Befestigung finden Sie im Abschnitt „Installation“ dieser Anleitung.

WICHTIG: Bitte schneiden Sie NIEMALS Metall aus der Karosserie aus. Dies kann ein tragendes Teil des Fahrzeugs sein, welches die Stabilität der Karosserie und des Fahrzeugs gewährleistet.

Allgemeine Hinweise zum Anschluss von HELIXLautsprechersystemen

Wir empfehlen Ihnen einen kurzen Funktionstest des kompletten Systems bei geringer Lautstärke durchzuführen, um sicherzugehen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt funktionieren.

Vergewissern Sie sich, dass alle Kabel geschützt und sicher verlegt sind und nicht durch scharfe Kanten beschädigt werden können. Dies kann zu Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergerätes, Verstärkers und / oder der Lautsprecher verursachen.

Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und in ausreichender Länge am Lautsprecher befestigt sind.

Wichtig: Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.

Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.

Allgemeine Hinweise zum Anschluss der HELIX Flex-Crossover Frequenzweichen

Die Frequenzweichen des PF K165.2 / PF K130.2 / PF K100.2 Komponentensystems bietet Ihnen zwei Konfigurationsmöglichkeiten.

Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür.

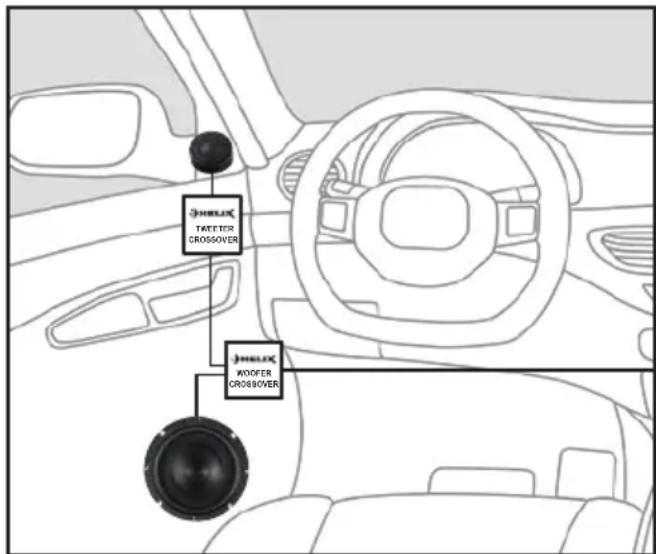

Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.

Hinweise zum Anschluss der Frequenzweichen finden Sie unter Punkt „Anschluss der Flex-Crossover Frequenzweiche“.

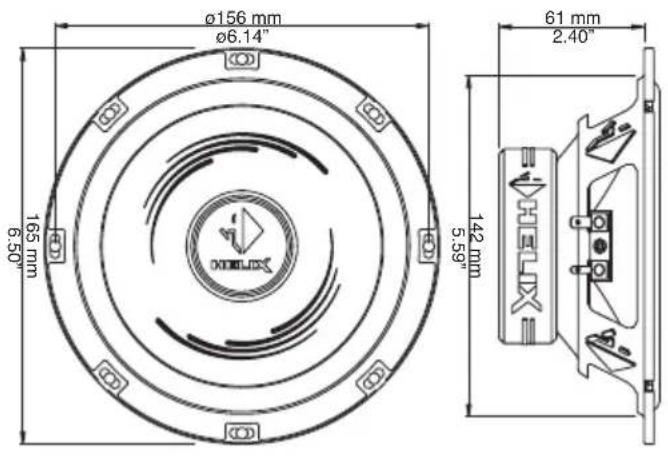

PF K165.2 / PF W165

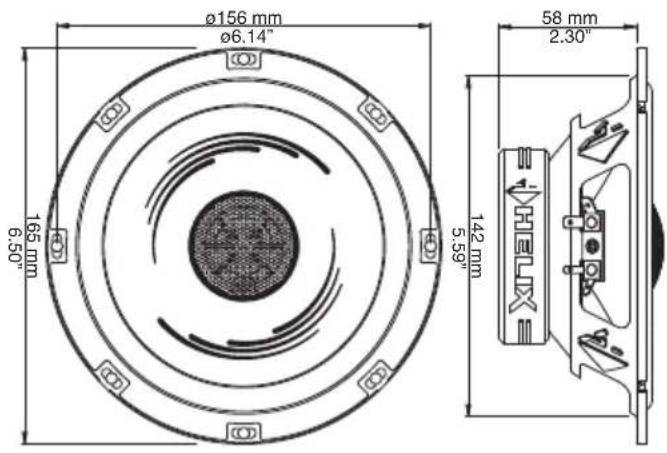

PF C165.2

PF T20-S
Ohne Gehäuse

Mit Gehäuse für OEM Einbau

Mit Gehäuse für versenkten Einbau

Mit Gehäuse für an- gewinkelten Einbau

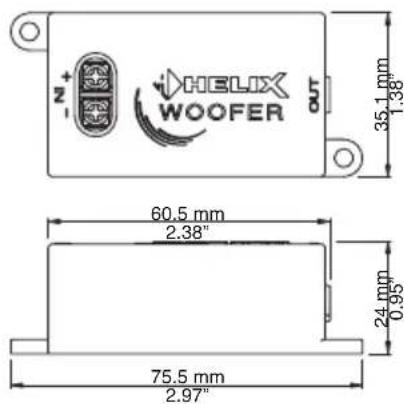

Flex-Crossover Frequenzweichen

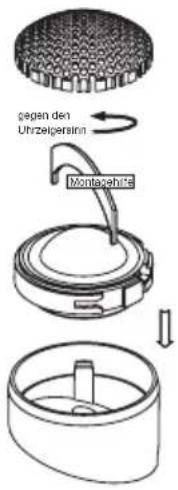

1. Hochtöner vorbereiten

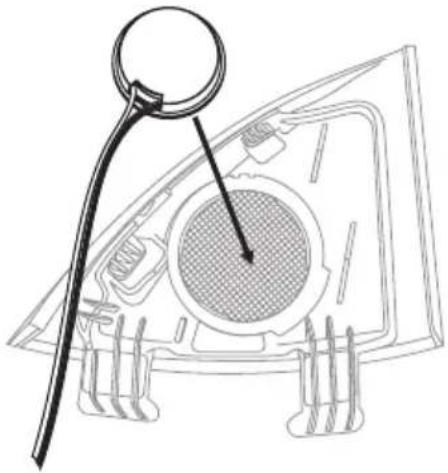

2. Hochtöner im Original Spiegeldreieck befestigen, bspw. mit einem geeigneten Kleb- oder Dichtstoff

Variante c:

angewinkelter Einbau

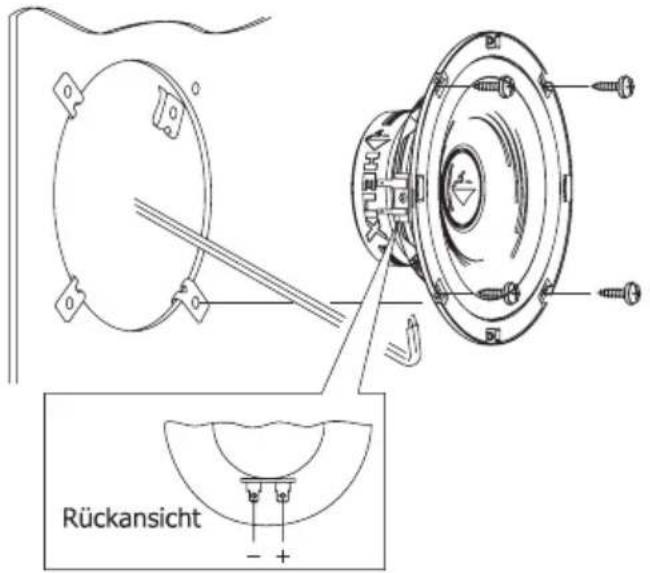

Einbau Tiefmitteltöner

de

Anschluss der Flex-Crossover Frequenzweiche

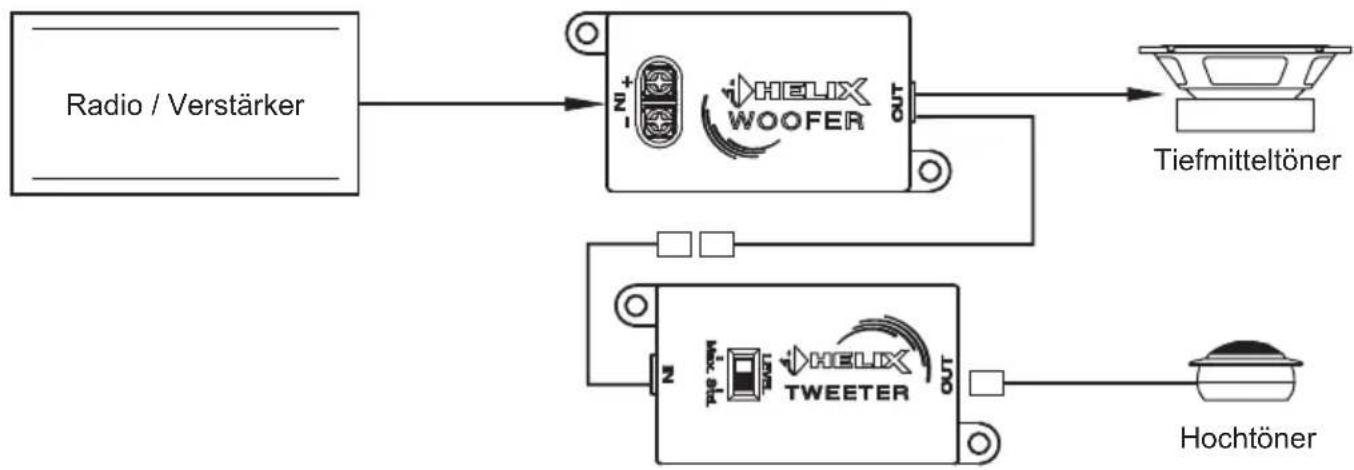

Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür.


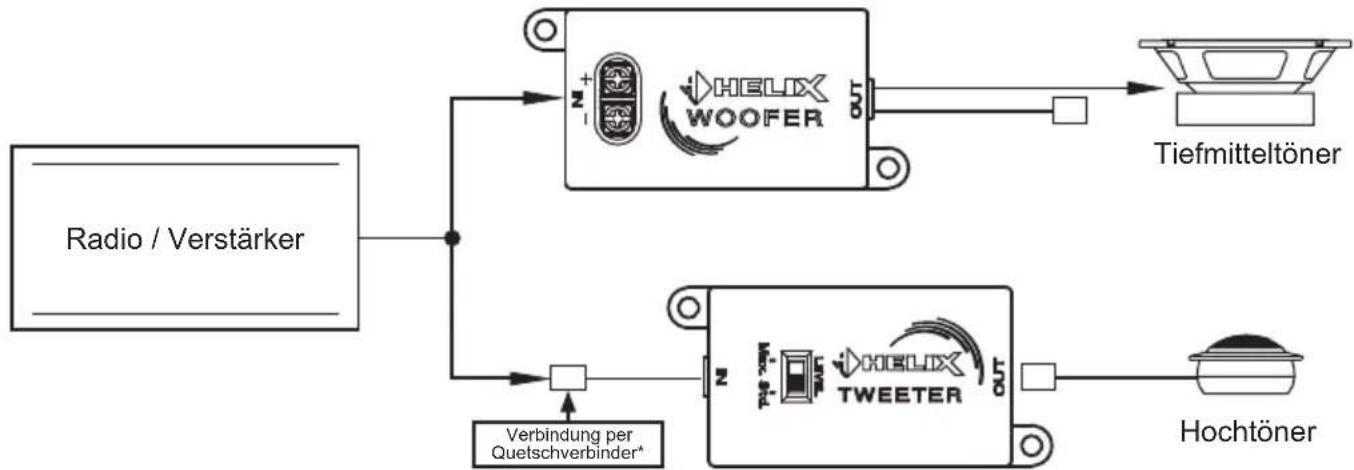

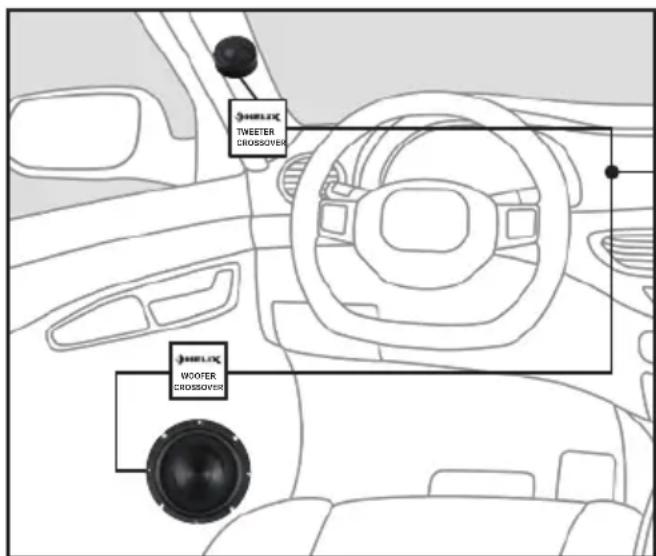

Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.

Achten Sie darauf, dass alle Komponenten phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.

Anpassen des Lautstärkepegels des Hochtöners: Mit Hilfe des Schiebeschalters auf der Hochtöner-Frequenzweiche kann der Lautstärkepegel des Hochtöners optimiert werden.

Std.: Der Hochtöner wird mit dem für die meisten Anwendungsfälle optimalen Pegel angesteuert (Hochtonabsenkung PF K165.2: -3 dB / PF K130.2: -3 dB / PF K100.2: -4 dB).

Max.: Der Hochtöner wird mit dem maximalen Pegel angesteuert.

Komponentensysteme:

Leistung RMS / Max. 60 / 1	20 Watt 50 / 100 Watt 40 / 80	Watt
Frequenzbereich 55 Hz - 22.000 Hz 65 Hz - 22.000 Hz 1		00 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 92,5 dB @ 2	83V / 1m88,5 dB @ 1W / 1m	91,0 dB @ 2,83V / 1m87,0 dB @ 1W / 1m	90,0 dB @ 2,83V / 1m86,0 dB @ 1W / 1m
Außendurchmesser	Hochtöner:33,1mmTieftöner: 165,0 mm(weitere Daten Seite 5 ff.)	Hochtöner:33,1mmTieftöner: 129,0 mm(weitere Daten Seite 5 ff.)	Hochtöner:33,1mmTieftöner: 102,4 mm(weitere Daten Seite 5 ff.)
Einbaudurchmesser	Hochtöner: 33,1 mmTieftöner: 142,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 33,1 mmTieftöner: 112,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 33,1 mmTieftöner: 93,0 mm(weitere Daten Seite 5 ff.)
Einbautiefe	Hochtöner: 9,8 mmTieftöner: 61,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 9,8 mmTieftöner: 52,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 9,8 mmTieftöner: 45,0 mm(weitere Daten Seite 5 ff.)
Abmessungen Flex-Crossover	75,5 x 35,1 x 24 mm	75,5 x 35,1 x 24 mm	75,5 x 35,1 x 24 mm
Features
Hochtöner Ultrakompakt, Seidenka-lotte, Neodym magnet und abnehmbares Gitter		Ultrakompakt, Seidenka-lotte, Neodym magnet und abnehmbares Gitter	Ultrakompakt, Seidenka-lotte, Neodym magnet und abnehmbares Gitter
Tieftöner	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern
Flex-Crossover	Hochtöner: 12 dB Hoch-pass, Hochtonschutz und PegelanpassungTieftöner: 12 dB Tiefpass	Hochtöner: 12 dB Hoch-pass, Hochtonschutz und PegelanpassungTieftöner: 12 dB Tiefpass	Hochtöner: 12 dB Hoch-pass, Hochtonschutz und PegelanpassungTieftöner: 6 dB Tiefpass

Koaxialsysteme:

Leistung RMS / Max. 60 / 1	20 Watt 50 / 100 Watt 40 / 80	Watt
Frequenzbereich 60 Hz - 2	22.000 Hz 70 Hz - 22.000 Hz 1	00 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 92,5 dB @ 2	83V / 1m88,5 dB @ 1W / 1m	91,0 dB @ 2,83V / 1m87,0 dB @ 1W / 1m	90,0 dB @ 2,83V / 1m86,0 dB @ 1W / 1m
Außendurchmesser	165,0 mm	129,0 mm	102,4 mm
Einbaudurchmesser	142,0 mm	112,0 mm	93,0 mm
Einbautiefe	58,0 mm	50,0 mm	43,0 mm
Features
Hochtöner Mylar-Kalotte, Neodym-magnet		Mylar-Kalotte, Neodym-magnet	Mylar-Kalotte, Neodym-magnet
Tieftöner	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern
Frequenzweiche	Integriert, 6 dB Hochpass	Integriert, 6 dB Hochpass	Integriert, 6 dB Hochpass

de

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer vorbehalten!

Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Alle HELIX Lautsprecher sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
