Quantum QXB12 - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Marke	ESX
Modell	Quantum QXB12
Produkttyp	Gehäuse-Subwoofer
Größe	12 Zoll (30 cm)
Impedanz (Standard)	2 + 2 Ohm
Impedanz (Parallelschaltung)	1 Ohm
Impedanz (Reihenschaltung)	4 Ohm
Nennbelastbarkeit (RMS)	800 - 1200 Watt
Schwingspulen	Doppelschwingspule (Dual Voice Coil)
Empfohlene Verstärkerleistung	ca. 15-20 % über der RMS-Belastbarkeit
Einbautemperaturbereich	5 °C bis 50 °C
Schutzart	Vor Nässe und Feuchtigkeit schützen
Lieferumfang	Schutzbügelgrill
Befestigung	Mit Spanngurten oder ähnlichen Befestigungen im Kofferraum
Anschlussbelegung	Polung beachten, kein Anschluss an 12V-Leitung
Verstärkerempfehlung	Kräftigerer Verstärker (nicht voll ausgesteuert)
Klangoptimierung	Lautstärke so einstellen, dass keine Verzerrungen hörbar sind
Einbauhinweise	Sichtfeld und Sicherheit nicht beeinträchtigen, Airbag-Zonen meiden
Wartung	Mit trockenem Tuch reinigen
Vertrieb	Audio Design GmbH, Am Breilingsweg 3, D-76709 Kronau

Häufig gestellte Fragen - Quantum QXB12 ESX

Welche Impedanz hat der Quantum QXB12 Subwoofer?

Welche Verstärkerleistung wird empfohlen?

Wie schließe ich den Subwoofer an?

Kann ich den Subwoofer in einer Tür einbauen?

Welche Sicherheitshinweise muss ich beachten?

Wie reinige ich den Subwoofer?

Was ist im Lieferumfang enthalten?

Kann ich den Subwoofer mit einem anderen Verstärker betreiben?

Wie vermeide ich Verzerrungen?

Gibt es eine Garantie?

BEDIENUNGSANLEITUNG Quantum QXB12 ESX

WIRING DIAGRAM (Anschlussdiagramm)

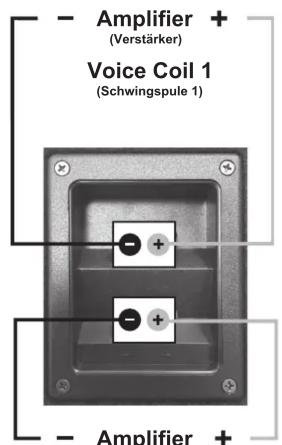

Standard

QXB12 = 2 + 2 Ohm

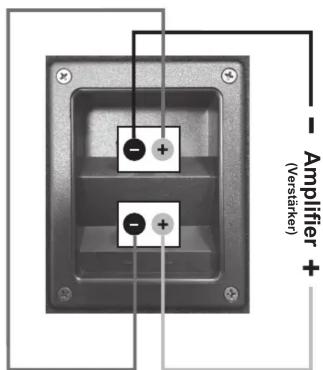

Parallel

QXB12 = 1 Ohm

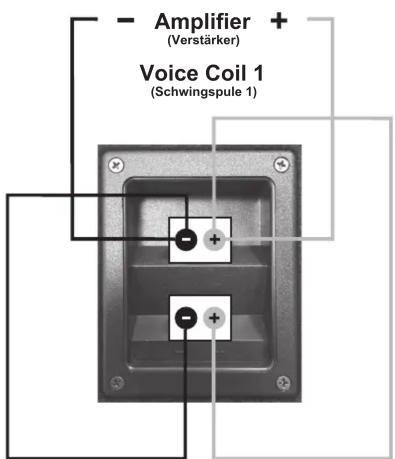

Serial

(Reihe)

QXB12 = 4 Ohm

Voice Coil 2

(Schwingspule 2)

Voice Coil 2

(Schwingspule 2)

Voice Coil 1

(Schwingspule 1)

Voice Coil 2

(Schwingspule 2)

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de

QXB12

QUANTUM

POWER RATING

Die ESX QUANTUM Gehäuse-Subwoofer auf naule Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen. Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klfirkfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klfirfaktors. Drehen Sie die Lautstärke ihres Erstärkter mit dem Verstärker sowie, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unausier, ist drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie dazu die empfohlenen Wattangaben:

QXB12 ca. 800 bis 1200 Watt RMS (Sinus)

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine serienmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

PROTECTION BAR GRILL ASSEMBLY SCHUTZBÜGELGRILL MONTAGE
