Quantum QXB6 - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Gehäuse-Subwoofer
Marke	ESX
Modell	Quantum QXB6
Nennbelastbarkeit (RMS)	200 - 300 Watt
Impedanz (Standard)	2 + 2 Ohm (parallele Schwingspulen)
Impedanz (Serienschaltung)	4 Ohm
Empfohlene Verstärkerleistung	230 - 360 Watt RMS
Schwingspulen	Doppelschwingspule (Dual Voice Coil)
Einbautemperaturbereich	5°C bis 50°C
Feuchtigkeitsschutz	Nicht wassergeschützt
Einbauort	Fahrzeuginnenraum (Kofferraum)
Befestigungsempfehlung	Spanngurte oder ähnliche Befestigungen
Stromversorgung	Passiv (externer Verstärker erforderlich)
Lautsprecheranschluss	2-polig, Polarität beachten
Sicherheitshinweise	Keine Bohrlöcher in Airbag-Zonen, Leitungen oder Tank
Verwendung	Nur mit geeignetem Verstärker, Clipping vermeiden
Garantiehinweis	Kein Limiter, Übersteuerung führt zu Garantieverlust
Reinigung	Trocken abwischen
Entsorgung	Gemäß ElektroG, getrennte Sammlung, nicht in den Hausmüll
Zubehör (optional)	Standfüße (Montage möglich)
Hersteller	Audio Design GmbH, Kronau
Kategorie	Car Audio Subwoofer

Häufig gestellte Fragen - Quantum QXB6 ESX

Wie schließe ich den Quantum QXB6 an?

Der Subwoofer hat eine Doppelschwingspule mit 2+2 Ohm. Sie können die Spulen parallel (2+2 Ohm) oder in Reihe (4 Ohm) schalten, je nach Verstärker. Beachten Sie die korrekte Polung der Anschlüsse.

Welche Verstärkerleistung wird empfohlen?

Empfohlen werden 200-300 Watt RMS. Wählen Sie einen Verstärker mit etwa 15-20% mehr Leistung (230-360 Watt RMS), um Clipping zu vermeiden.

Was passiert bei Übersteuerung (Clipping)?

Dauerhafte Übersteuerung führt zu einem Durchbrennen der Schwingspulen. Dies ist von der Garantie ausgeschlossen, da kein integrierter Limiter vorhanden ist.

Kann ich den Subwoofer im Freien verwenden?

Nein, der Subwoofer ist nur für den Einbau im Fahrzeuginnenraum vorgesehen und muss vor Nässe und Feuchtigkeit geschützt werden. Der zulässige Temperaturbereich liegt zwischen 5°C und 50°C.

Wie befestige ich den Subwoofer sicher im Fahrzeug?

Verwenden Sie Spanngurte oder ähnliche Befestigungen, um ein Verrutschen während der Fahrt zu verhindern. Bohren Sie keine Löcher in sicherheitsrelevante Bereiche wie Airbag-Zonen oder Kabelstränge.

Darf ich einen Verstärker auf das Gehäuse schrauben?

Nein, schrauben Sie keine anderen Geräte auf das Gehäuse, da dies die Elektronik beschädigen könnte.

Wie vermeide ich Clipping?

Drehen Sie die Lautstärke nie bis zum Anschlag. Hören Sie auf Verzerrungen und reduzieren Sie die Lautstärke, bis der Klang sauber ist. Ein überdimensionierter Verstärker hilft, Clipping zu vermeiden.

Ist ein Limiter eingebaut?

Nein, der Quantum QXB6 hat keinen integrierten Limiter. Der Schutz vor Übersteuerung obliegt dem Benutzer.

Wie entsorge ich das Gerät?

Entsorgen Sie das Altgerät gemäß dem Elektro- und Elektronikgerätegesetz (ElektroG) getrennt vom Hausmüll. Nutzen Sie kommunale Sammelstellen oder Rücknahmesysteme des Handels.

Was bedeutet die durchgestrichene Mülltonne auf dem Gerät?

Das Symbol weist darauf hin, dass das Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist und nicht in den Hausmüll gehört.

BEDIENUNGSANLEITUNG Quantum QXB6 ESX

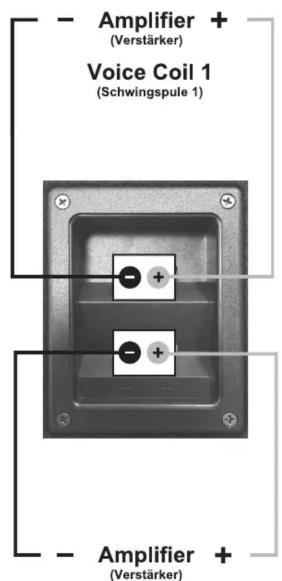

WIRING DIAGRAM (Anschlussdiagramm)

Standard

QXB6 / QXB8 / QXB10 = 2 + 2 Ohm

Voice Coil 2
(Schwingspule 2)
Serial
(Reihe)

QXB6 / QXB8 / QXB10 = 4 Ohm

Die ESX QUANTUM Gehäuse-Subwoofer sind auf laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Kiangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen. Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei volier Lautstärke zu spielen (gingering Kirrfaktor, guter Klang). Ein schwächerer, voll ausgegegelter Verstärker mit einem Vergütung des Abflügund des höheren Kirrfaktors. Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt Falls das Kiangbild verzerrt bzw. übersteuert oder unausbar ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie dazu die empfohlenen Wattangaben:

QXB6 ca. 200 bis 300 Watt RMS (Sinus) QXB8 ca. 300 bis 500 Watt RMS (Sinus) QXB10 ca. 500 bis 700 Watt RMS (Sinus)

Bitte beachten Sie, dass ein verringerter Impedanzwert eine Leistungssteigerung des Verstärkers zur Folge hat. Diese Leistungssteigerung kann auch verstärkt zu Clipping führen. Dies geschieht z.B. wenn mehrere Lautsprecher parallel an den Verstärker angeschlossen werden. Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

ACHTUNG

Die Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine serienmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de

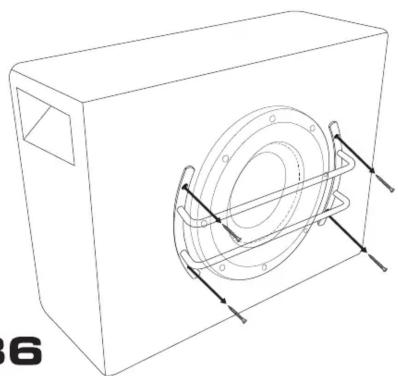

ASSEMBLY OF THE STANDS (OPTIONAL) MONTAGE DER STANDFÜSSE (OPTIONAL)

QUANTUM

QXB6
1

Elektro- und Elektronikgeräte – Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt.

Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkauffläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
