DBX208Q - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege-Komponenten-Lautsprechersystem
Marke	ESX
Modell	DBX208Q
Chassisgröße (Tieftöner)	165 mm (6,5 Zoll)
Hochtöner	25 mm (1 Zoll) Gewebekalotte
Nennimpedanz	4 Ohm
Belastbarkeit (RMS)	100 Watt
Belastbarkeit (Spitze)	200 Watt
Empfindlichkeit	90 dB (1W/1m)
Frequenzgang	50 Hz – 20 kHz
Einbautiefe (Tieftöner)	65 mm
Durchmesser (Tieftöner)	165 mm
Gewicht (pro Paar)	ca. 1,8 kg
Magnetmaterial	Ferrit
Schwingspulendurchmesser	25 mm
Frequenzweiche	externe Frequenzweiche mit einstellbarem Pegel
Farben	Schwarz
Lieferumfang	2 Tieftöner, 2 Hochtöner, 2 Frequenzweichen, Montagezubehör, Bedienungsanleitung
Reinigung	mit weichem, trockenem Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nicht über die maximale Belastbarkeit betreiben; fachgerechte Installation sicherstellen

Häufig gestellte Fragen - DBX208Q ESX

Wie schließe ich die ESX DBX208Q Lautsprecher an?

Verbinden Sie die Frequenzweiche mit dem Hochtöner und Tieftöner gemäß der Bedienungsanleitung. Achten Sie auf korrekte Polarität (+/-) und verwenden Sie geeignete Kabelquerschnitte.

Welche Verstärkerleistung wird empfohlen?

Ein Verstärker mit 50–150 Watt RMS pro Kanal bei 4 Ohm ist ideal. Überschreiten Sie nicht die maximale Belastbarkeit von 200 Watt Spitze.

Passen die Lautsprecher in mein Auto?

Die DBX208Q sind für Standard-Einbaumaße von 165 mm ausgelegt. Prüfen Sie die Einbautiefe von 65 mm und den Durchmesser. Bei abweichenden Maßen sind Adapterringe erforderlich.

Wie stelle ich die Frequenzweiche ein?

Die Frequenzweiche verfügt über einen einstellbaren Hochtonpegel (meist -3 dB, 0 dB, +3 dB). Wählen Sie die Einstellung je nach Klangvorliebe und Fahrzeugakustik.

Kann ich die Lautsprecher ohne Frequenzweiche betreiben?

Nein, die Frequenzweiche ist notwendig, um die optimale Trennung der Frequenzbereiche zu gewährleisten und Schäden am Hochtöner zu vermeiden.

Sind die Lautsprecher wasserfest?

Die ESX DBX208Q sind nicht speziell wasserdicht. Vermeiden Sie direkte Feuchtigkeitseinwirkung; sie sind für den Innenraum ausgelegt.

Welche Kabelquerschnitte empfehlen Sie?

Für die Verbindung zum Verstärker empfehlen wir Kabel mit 1,5–2,5 mm² Querschnitt. Achten Sie auf qualitativ hochwertige Lautsprecherkabel.

Kann ich die Lautsprecher mit einer Werksradio nutzen?

Ja, jedoch liefert ein externer Verstärker bessere Klangqualität. Das Werksradio sollte mindestens 15 Watt RMS pro Kanal bieten.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Keine Reinigungsmittel oder Wasser direkt auf die Membran sprühen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang befinden sich 2 Tieftöner, 2 Hochtöner, 2 Frequenzweichen, Montagematerial (Schrauben, Kabelbinder) und eine Bedienungsanleitung.

BEDIENUNGSANLEITUNG DBX208Q ESX

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri- enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

BELASTBARKEIT

ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

TECHNISCHE DATEN

DBX108Q

Subwoofer 20 cm (8") mit Doppelschwingspule (∅ 50 mm)

Belastbarkeit 200 Watt RMS / 400 Watt max.

Empf. Verstärkerleistung 140 bis 220 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Frequenzgang 30 - 300 Hz

Abmessungen 36 x 29 x 38/24 cm

DBX112Q

Subwoofer 30 cm (12") mit Doppelschwingspule (∅ 50 mm)

Belastbarkeit 300 Watt RMS / 600 Watt max.

Empf. Verstärkerleistung 240 bis 360 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Frequenzgang 25 - 300 Hz

Abmessungen 38 x 40 x 48/28 cm

DBX206Q

Subwoofer 2 x 16,5 cm (6.5") mit Doppelschwingspule (∅ 38 mm)

Belastbarkeit 300 Watt RMS / 600 Watt max.

Empf. Verstärkerleistung 240 bis 360 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Frequenzgang 35 - 300 Hz

Abmessungen 46 x 25 x 33/21 cm

DBX208Q

Subwoofer 2 x 20 cm (8") mit Doppelschwingspule (∅ 50 mm)

Belastbarkeit 400 Watt RMS / 800 Watt max.

Empf. Verstärkerleistung 300 bis 500 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Abmessungen 57 x 31 x 37/22 cm

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

- Kompatibler ESX Verstärker wie bspw. XE6440-DSP:

- QuickConnect Kabel wie bspw.:

QC120, Länge 120 cm

QC300, Länge 300 cm

QC500, Länge 500 cm

Verbinden Sie die Anschlussbuchse mit dem Anschluss

SPEAKER OUTPUT des Verstärkers

mittels eines QuickConnect Kabels

Pure mechanical linkage diagram without any text, numbers, or symbols

SPEAKER OUTPUT

ACHTUNG:

Verwenden Sie den QUICKCONNECT-ANSCHLUSS

und die Klemmanschlüsse nie gleichzeitig!

ANSCHLUSS AN DIE KLEMMANSCHLÜSSE

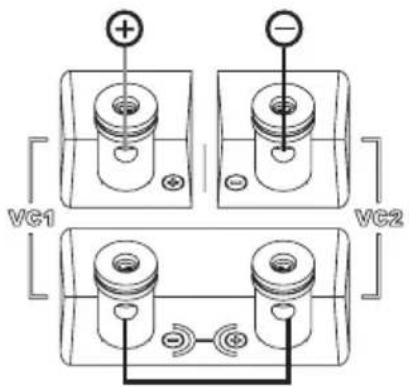

Betrieb mit einem Verstärker
seriell 4 Ohm

Verstärker an VC1 + und VC2 - anschließen
VC1 - mit VC2 + verbinden

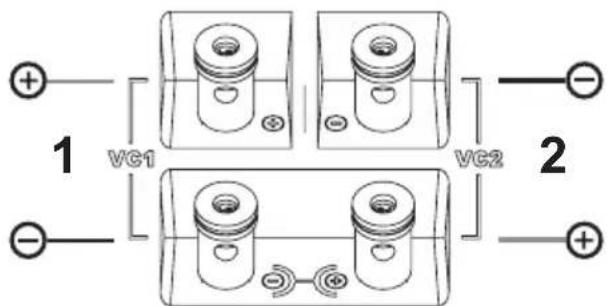

Betrieb mit zwei Verstärkern
standard 2 + 2 Ohm

Verstärker 1 an VC1 anschließen
Verstärker 2 an VC2 anschließen

ACHTUNG:

Achten Sie bei dem Anschluss der Kabel

unbedingt auf die korrekte Polung.
