DBX108Q - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Gehäuse-Subwoofer
Marke	ESX
Modell	DBX108Q
Lautsprechergröße	20 cm (8 Zoll)
Nennbelastbarkeit (RMS)	200 Watt
Maximalbelastbarkeit	400 Watt
Empfohlene Verstärkerleistung	140 – 220 Watt RMS an 4 oder 2+2 Ohm
Impedanz	2 + 2 Ohm (Doppelschwingspule)
Frequenzgang	30 – 300 Hz
Abmessungen (B × H × T)	36 × 38 × 29 cm
Spannungsversorgung	12 V Bordnetz
Anschlüsse	QuickConnect und Klemmanschlüsse
Besonderheiten	Doppelschwingspule (DVC), Impedanzwahl seriell/parallel
Sicherheitshinweise	Einbau außerhalb von Airbag-Zonen, Temperatur 5–50 °C, vor Nässe schützen
Reinigung	Mit trockenem Tuch abwischen
Einbauort	Kofferraum, sichere Befestigung erforderlich

Häufig gestellte Fragen - DBX108Q ESX

Welche Verstärkerleistung wird für den ESX DBX108Q empfohlen?

Der empfohlene Leistungsbereich liegt zwischen 140 und 220 Watt RMS an einer Impedanz von 4 Ohm oder 2+2 Ohm.

Kann ich den Subwoofer auch mit einem schwächeren Verstärker betreiben?

Ja, aber vermeiden Sie Übersteuerung (Clipping). Ein zu schwacher Verstärker, der an seine Grenzen geht, führt zu Verzerrungen und kann die Schwingspule beschädigen.

Wie schließe ich den DBX108Q über QuickConnect an?

Verbinden Sie die QuickConnect-Buchse des Subwoofers mit dem SPEAKER OUTPUT eines kompatiblen ESX Verstärkers (z.B. XE6440-DSP) mittels eines QuickConnect-Kabels (QC120, QC300 oder QC500).

Was ist der Unterschied zwischen serieller und paralleler Schaltung der Doppelschwingspule?

Bei serieller Schaltung ergibt sich eine Gesamtimpedanz von 4 Ohm, bei paralleler Schaltung 2 Ohm. Der DBX108Q hat eine Doppelschwingspule mit je 2 Ohm und kann so auf 4 Ohm (seriell) oder 2+2 Ohm (parallel) geschaltet werden.

Darf ich QuickConnect und die Klemmanschlüsse gleichzeitig nutzen?

Nein, verwenden Sie entweder QuickConnect oder die Klemmanschlüsse. Ein gleichzeitiger Betrieb kann zu Schäden führen.

Wie erkenne ich Clipping und was mache ich dagegen?

Clipping äußert sich durch Verzerrungen oder unsauberen Klang. Reduzieren Sie sofort die Lautstärke, bis keine Verzerrungen mehr hörbar sind. Clipping kann zu einem Durchbrennen der Schwingspulen führen.

Welche Temperaturen sind für den Einbau des Subwoofers geeignet?

Die Umgebungstemperatur sollte zwischen 5°C und 50°C liegen. Vermeiden Sie extreme Hitze oder Kälte sowie direkte Feuchtigkeit.

Muss der Subwoofer im Kofferraum befestigt werden?

Ja, aus Sicherheitsgründen sollte der Subwoofer mit Spanngurten oder ähnlichen Befestigungen gesichert werden, um ein Verrutschen während der Fahrt zu verhindern.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, da dies die Elektronik beschädigen könnte.

Was passiert bei falscher Polung der Anschlüsse?

Eine falsche Polung kann das Gerät und das Fahrzeug beschädigen. Achten Sie unbedingt auf die korrekte Plus- und Minusverbindung.

BEDIENUNGSANLEITUNG DBX108Q ESX

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri- enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

BELASTBARKEIT

ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

TECHNISCHE DATEN

DBX108Q

Subwoofer 20 cm (8") mit Doppelschwingspule (∅ 50 mm)

Belastbarkeit 200 Watt RMS / 400 Watt max.

Empf. Verstärkerleistung 140 bis 220 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Frequenzgang 30 - 300 Hz

Abmessungen 36 x 29 x 38/24 cm

DBX112Q

Subwoofer 30 cm (12") mit Doppelschwingspule (∅ 50 mm)

Belastbarkeit 300 Watt RMS / 600 Watt max.

Empf. Verstärkerleistung 240 bis 360 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Frequenzgang 25 - 300 Hz

Abmessungen 38 x 40 x 48/28 cm

DBX206Q

Subwoofer 2 x 16,5 cm (6.5") mit Doppelschwingspule (∅ 38 mm)

Belastbarkeit 300 Watt RMS / 600 Watt max.

Empf. Verstärkerleistung 240 bis 360 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Frequenzgang 35 - 300 Hz

Abmessungen 46 x 25 x 33/21 cm

DBX208Q

Subwoofer 2 x 20 cm (8") mit Doppelschwingspule (∅ 50 mm)

Belastbarkeit 400 Watt RMS / 800 Watt max.

Empf. Verstärkerleistung 300 bis 500 Watt RMS an 4 oder 2 + 2 Ohm

Impedanz 2 + 2 Ohm

Abmessungen 57 x 31 x 37/22 cm

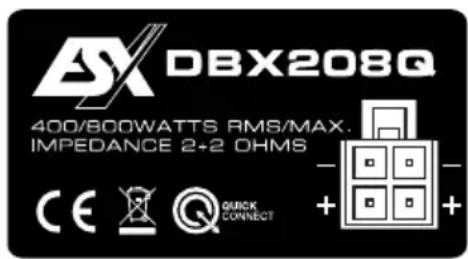

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

- Kompatibler ESX Verstärker wie bspw. XE6440-DSP:

- QuickConnect Kabel wie bspw.:

QC120, Länge 120 cm

QC300, Länge 300 cm

QC500, Länge 500 cm

Verbinden Sie die Anschlussbuchse mit dem Anschluss

SPEAKER OUTPUT des Verstärkers

mittels eines QuickConnect Kabels

Pure mechanical linkage diagram without any text, numbers, or symbols

SPEAKER OUTPUT

ACHTUNG:

Verwenden Sie den QUICKCONNECT-ANSCHLUSS

und die Klemmanschlüsse nie gleichzeitig!

ANSCHLUSS AN DIE KLEMMANSCHLÜSSE

Betrieb mit einem Verstärker

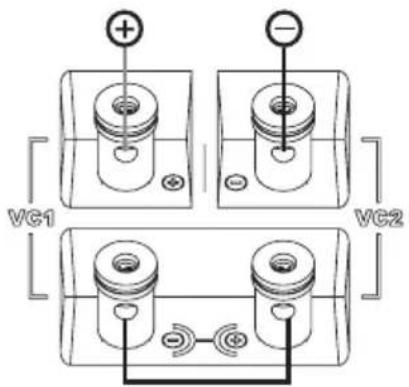

seriell 4 Ohm

Verstärker an VC1 + und VC2 - anschließen
VC1 - mit VC2 + verbinden

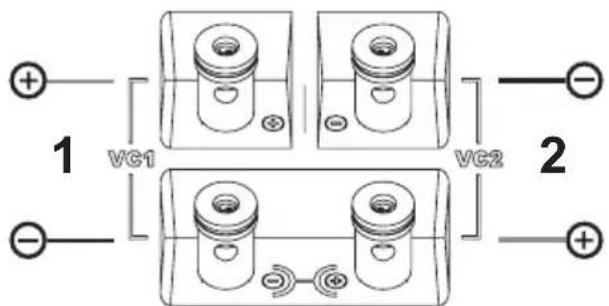

Betrieb mit zwei Verstärkern
standard 2 + 2 Ohm

Verstärker 1 an VC1 anschließen
Verstärker 2 an VC2 anschließen

ACHTUNG:

Achten Sie bei dem Anschluss der Kabel

unbedingt auf die korrekte Polung.
