Signum SXT8D2 - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	ESX
Modell	Signum SXT8D2
Korbgröße	20 cm (8")
Außendurchmesser	210 mm
Einbauöffnung	182 mm
Einbautiefe	123 mm
Schwingspule	Doppelt 50,8 mm Durchmesser, 27,1 mm Höhe
Magnetgewicht	2 x 24 oz (1,3 kg)
Impedanz	2 + 2 Ω (Doppelschwingspule)
Frequenzbereich	30 - 300 Hz
Belastbarkeit (RMS)	250 Watt
Belastbarkeit (MAX)	500 Watt
Empfohlene Verstärkerleistung	200 - 300 Watt RMS
Empfindlichkeit (SPL)	86 dB (2,83V/1m)
Xmax (maximaler Hub)	±19 mm
Membranfläche (Sd)	227 cm²
Bewegte Masse (Mms)	83,2 g
Gleichstromwiderstand (Re)	2 x 2 Ω
Resonanzfrequenz (Fs)	34 Hz
Gesamtgüte (Qts)	0,56
Äquivalentvolumen (Vas)	19 L
Empfohlenes geschlossenes Gehäusevolumen	10 - 20 L
Empfohlenes Bassreflexgehäusevolumen	20 L
Abstimmfrequenz (Fb)	42 Hz

Häufig gestellte Fragen - Signum SXT8D2 ESX

Wie hoch ist die Impedanz des Signum SXT8D2 Subwoofers?

Der Signum SXT8D2 hat eine Doppelschwingspule mit einer Impedanz von 2 + 2 Ω. Sie können es in Reihe für 4 Ω oder parallel für 1 Ω verdrahten.

Welche Verstärkerleistung wird für diesen Subwoofer empfohlen?

Die empfohlene Verstärkerleistung beträgt 200 - 300 Watt RMS. Um Verzerrungen zu vermeiden, sollte der Verstärker etwa 20-30% mehr Leistung haben als die RMS-Belastbarkeit des Subwoofers.

Was ist der maximale Hub (Xmax) des Subwoofers?

Der maximale lineare Hub beträgt ±19 mm, was hohe Schalldruckpegel bei geringen Verzerrungen ermöglicht.

Welches Gehäuse wird für den SXT8D2 empfohlen?

Für kompakten Bass verwenden Sie ein geschlossenes Gehäuse von 10-20 L. Für tieferen Bass wird ein Bassreflexgehäuse von 20 L mit einer Abstimmfrequenz von 42 Hz empfohlen.

Wie installiere ich den Subwoofer richtig in meinem Fahrzeug?

Wählen Sie einen Ort, der die Sicht des Fahrers oder Sicherheitssysteme (Airbags, Sicherheitsgurte) nicht behindert. Schrauben Sie den Subwoofer sicher fest, um Bewegungen zu verhindern. Halten Sie die Kabel kurz und schützen Sie das Gerät vor Feuchtigkeit und Staub.

Kann ich diesen Subwoofer mit einem Monoverstärker verwenden?

Ja, die Doppelschwingspule ermöglicht flexible Verkabelung. Für einen Monoverstärker verdrahten Sie die Spulen parallel für eine 1 Ω-Last oder in Reihe für 4 Ω, abhängig von der Stabilität des Verstärkers.

Wie ist der Frequenzgang des Signum SXT8D2?

Der nutzbare Frequenzbereich beträgt 30 - 300 Hz, was ihn ideal für dedizierten Subbass und tiefen Mittelbass macht.

Wie soll ich dieses Produkt entsorgen?

Entsorgen Sie elektronische Geräte nicht im Hausmüll. Bringen Sie den Subwoofer zu einer geeigneten Recyclingstelle gemäß den örtlichen Vorschriften.

Warum ist es wichtig, einen Verstärker mit mehr Leistung als der RMS-Belastbarkeit des Subwoofers zu verwenden?

Ein Verstärker mit 20-30% mehr Leistung als der RMS-Belastbarkeit des Subwoofers hilft, Clipping zu vermeiden, das die Schwingspule beschädigen kann. Saubere Leistung bei höheren Pegeln ist sicherer.

Wofür werden die Thiele-Small-Parameter verwendet?

Die Thiele-Small-Parameter helfen bei der Konstruktion des optimalen Gehäuses. Die wichtigsten Werte sind Fs=34 Hz (Resonanzfrequenz im freien Raum), Qts=0,56 (Gesamtgüte) und Vas=19 L (Äquivalentvolumen).

BEDIENUNGSANLEITUNG Signum SXT8D2 ESX

Das Abspielen von sehr lauter Musik in einem Fahrzeug kann dauerhaft Ihr Gehör schädigen und Ihre Wahrnehmungsfähigkeit im Straßenverkehr beeinträchtigen. Es ist daher ratsam, während der Fahrt auf dauerhaft hohe Lautstärken zu verzichten. Wir übernehmen keine Haftung für Hörschäden, Körperverletzungen oder Sachschäden, die durch die Verwendung oder dem Missbrauch dieses Produkts resultieren.

ENTSORGUNG/ RECYCLING

Falls Sie den Subwoofer entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie den Subwoofer samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

HINWEISE VOR DER INSTALLATION

• Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte.
• Achten Sie dabei darauf, dass sich der Subwoofer während der Fahrt nicht lösen kann und fest verschraubt ist.
• Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) beschädigt werden.
• Alle Kabel sollten so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.
• Schützen Sie das Gerät vor Feuchtigkeit, Staub und Schmutz.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.

10 \~ 90% 5 \~ 50°C

Korbgröße 20 cm (8")
Außendurchmesser ∅ 210 mm
Einbauöffnung ∅ 182 mm
Einbautiefe 123 mm
Doppel-Schwingspule ∅ 50,8 mm, ‡ 27,1 mm
Dual-Magnet Y25, 2 x 24 Unzen (1,3 kg)
Impedanz 2 + 2 Ω
Frequenzbereich 30 - 300 Hz
BelastbarkeitNominalbelastbarkeit ^1 Musikbelastbarkeit ^2	250 Watt/RMS500 Watt/MAX.
Empfohlene Verstärkerleistung ^3	200 - 300 Watt/RMS

^1 Die Nominalbelastbarkeit wird in Watt RMS angegeben und stellt einen Effektivwert dar. Dieser entspricht dem durchschnittlichen Leistungswert des Subwoofers im entsprechenden Frequenzbereich. Der Wert wird in einem aufwendigen Messverfahren mittels Rosa-Rauschen (Pink-Noise) ermittelt. RMS ist die Abkürzung für "Root Mean Square", was übersetzt „Quadratischer Mittelwert“ bedeutet.
^2 Die Musikbelastbarkeit stellt einen Richtwert dar, der die Leistung bei der dauerhaften Wiedergabe von Musik mit lauten sowie leisen Passagen und Pausen widerspiegelt. Hierbei wird berücksichtigt, dass sich der Subwoofer durch die dynamische Musikwiedergabe immer wieder „erholen“ und thermisch abkühlen kann.
^3 Die Empfohlene Verstärkerleistung ist abhängig von der tatsächlichen Ausgangsleistung des Verstärkers, welche auch abhängig von der angeschlossenen Bordspannung ist. Prinzipiell sollte ein Verstärker immer etwa 20-30 % mehr Leistung als die in RMS angegebene Nominalbelastbarkeit des Lautsprechers haben, um Verzerrungen bzw. Clipping im Audiosignal zu vermeiden, da ansonsten die Schwingspule des Lautsprechers beschädigt werden könnte.

THIELE-SMALL-PARAMETER

Xmax Maximale Auslenkung ± 19 mm
SPL 2,83 V/1m 86 dB
SD 227 cm	2
Mms 83,2 g
Re 2 x 2 Ω
Fs 34 Hz
Qms 7,90
Qes 0,60
QTS 0,56
VAS 19 L

Die oben angegebenen Thiele-Small-Parameter wurden im Messlabor ermittelt. Je nach Leistung und Anwendung können die Werte in der Praxis etwa um ±10% variieren.

EMPFOHLENE GEHÄUSEANWENDUNGEN

Geschlossenes Gehäuse Kompakt
Volumen Vb 10 - 20 L
Grenzfrequenz F3 42 Hz
Bassreflex-Gehäuse Tiefbass
Volumen Vb 20 L
Frequenz – 3dB F3 34 Hz
Tuningfrequenz Fb 42 Hz
Kanaldurchmesser ∅ 8 cm
Kanalfläche 50 cm	2
Kanallänge 35 cm

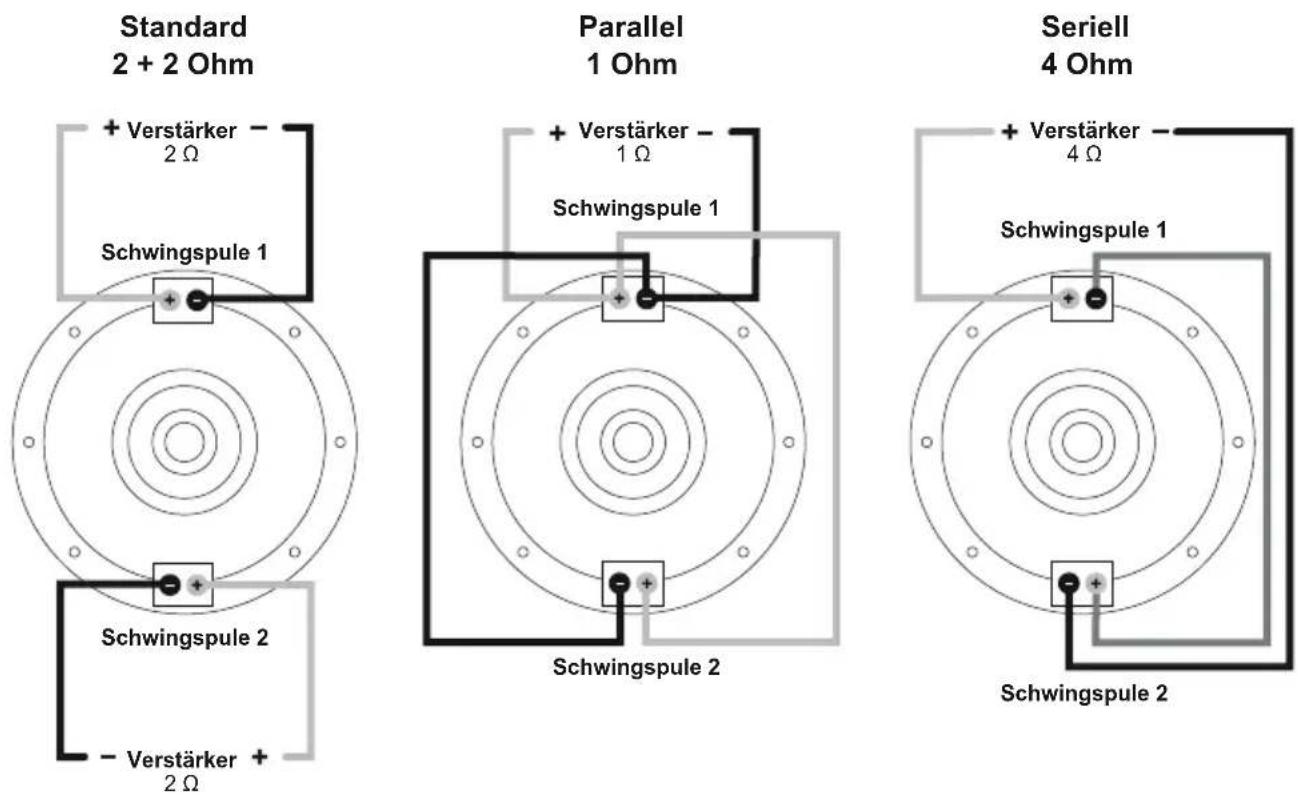

ANSCHLUSSDIAGRAMM

ACHTUNG

Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.
