Signum SXE108D2 - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Modell	Signum SXE108D2
Korbgröße	20 cm (8")
Außendurchmesser	216 mm
Einbauöffnung	182 mm
Einbautiefe	121 mm
Schwingspule	Doppel-Schwingspule ∅ 50 mm, Hub 20 mm
Magnet	Dual-Magnet 2 x 24 Unzen (1,36 kg)
Impedanz	2 + 2 Ohm
Frequenzbereich	30 - 300 Hz
Nennbelastbarkeit (RMS)	300 Watt
Musikbelastbarkeit (MAX)	600 Watt
Empfohlene Verstärkerleistung (RMS)	250 - 350 Watt
Schalldruckpegel (SPL)	88 dB (2,83 V/1m)
Resonanzfrequenz (Fs)	37 Hz
Gesamtgüte (Qts)	0,4
Äquivalentvolumen (VAS)	21,4 L
Stromversorgung	12 V (Kfz-Bordnetz)
Gehäuseempfehlung Bassreflex	Volumen 18 L, Abstimmfrequenz 42 Hz, Grenzfrequenz 39 Hz
Gehäuseempfehlung Bandpass	Geschlossen 9 L, ventiliert 15 L, Abstimmfrequenz 59 Hz, Grenzfrequenz 44 Hz
Lieferumfang	Subwoofer, Bedienungsanleitung

Häufig gestellte Fragen - Signum SXE108D2 ESX

Wie schließe ich den Subwoofer richtig an?

Achten Sie auf die korrekte Polarität aller Anschlüsse. Der Subwoofer hat eine Doppel-Schwingspule mit 2+2 Ohm Impedanz. Schließen Sie die Spulen entweder parallel (1 Ohm) oder in Serie (4 Ohm) an Ihren Verstärker an, je nachdem, welche Impedanz der Verstärker unterstützt.

Welche Gehäuseempfehlungen gibt es?

Für den Signum SXE108D2 wird ein Bassreflexgehäuse mit 18 Litern Volumen und einer Abstimmfrequenz von 42 Hz empfohlen. Alternativ ist ein Bandpassgehäuse mit geschlossenem Volumen von 9 L und ventiliertem Volumen von 15 L möglich.

Wie hoch ist die Belastbarkeit des Subwoofers?

Die Nennbelastbarkeit beträgt 300 Watt RMS, die Musikbelastbarkeit 600 Watt MAX. Es wird ein Verstärker mit 250-350 Watt RMS empfohlen.

Kann ich den Subwoofer in einem kleinen Gehäuse betreiben?

Ja, jedoch kann die Klangqualität und Tiefgang beeinträchtigt sein. Die minimale Gehäusegröße für Bassreflex beträgt 18 Liter. Für Bandpass sind mindestens 9 Liter geschlossen erforderlich.

Wie vermeide ich Schäden durch Überlastung?

Verwenden Sie einen Verstärker mit ausreichender Leistung (20-30 % mehr als die Nennbelastbarkeit), um Clipping zu vermeiden. Vermeiden Sie dauerhaft hohe Lautstärken und achten Sie auf eine gute thermische Kühlung des Subwoofers.

Was bedeuten die Thiele-Small-Parameter?

Die Thiele-Small-Parameter beschreiben die Leistungsfähigkeit des Subwoofers. Fs (Resonanzfrequenz) = 37 Hz, Qts (Gesamtgüte) = 0,4, VAS (Äquivalentvolumen) = 21,4 L. Diese Werte helfen bei der Gehäuseauslegung.

Wie entsorge ich den Subwoofer fachgerecht?

Elektronische Geräte gehören nicht in den Hausmüll. Entsorgen Sie den Subwoofer in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Weitere Informationen finden Sie unter www.audiodesign.de/entsorgung.

Welche Sicherheitshinweise sind bei der Installation zu beachten?

Wählen Sie eine Position, die Sichtfeld und Sicherheit nicht beeinträchtigt, besonders Airbag-Zonen und Sicherheitsgurte. Befestigen Sie den Subwoofer fest, damit er sich während der Fahrt nicht lösen kann. Achten Sie darauf, keine Fahrzeugkomponenten zu beschädigen.

Welchen Verstärker sollte ich verwenden?

Empfohlen wird ein Verstärker mit einer Ausgangsleistung von 250-350 Watt RMS bei 2 oder 4 Ohm (je nach Verschaltung der Schwingspulen). Achten Sie auf eine gute Qualität, um Verzerrungen zu vermeiden.

Wie tief ist der Einbau des Subwoofers?

Die Einbautiefe beträgt 121 mm. Stellen Sie sicher, dass das Gehäuse ausreichend Platz bietet und keine Hinterteile des Fahrzeugs berührt werden.

BEDIENUNGSANLEITUNG Signum SXE108D2 ESX

Das Abspielen von sehr lauter Musik in einem Fahrzeug kann dauerhaft Ihr Gehör schädigen und Ihre Wahrnehmungsfähigkeit im Straßenverkehr beeinträchtigen. Es ist daher ratsam, während der Fahrt auf dauerhaft hohe Lautstärken zu verzichten. Wir übernehmen keine Haftung für Hörschäden, Körperverletzungen oder Sachschäden, die durch die Verwendung oder dem Missbrauch dieses Produkts resultieren.

ENTSORGUNG/ RECYCLING

Falls Sie den Subwoofer entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie den Subwoofer samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

HINWEISE VOR DER INSTALLATION

• Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte.
• Achten Sie dabei darauf, dass sich der Subwoofer während der Fahrt nicht lösen kann und fest verschraubt ist.
• Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) beschädigt werden.
• Alle Kabel sollten so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.
• Schützen Sie das Gerät vor Feuchtigkeit, Staub und Schmutz.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.

10 \~ 90% 5 \~ 50°C

Modell SXE8D2 SXE10D2 SXE12D2
Korbgröße 20 cm (8") 25 cm (10") 30 cm (12")
Außendurchmesser ∅ 216 mm ∅ 264 mm ∅ 315 mm
Einbauöffnung ∅ 182 mm ∅ 234 mm ∅ 282 mm
Einbautiefe 121 mm 142 mm 150 mm
Doppel-Schwingspule ∅ 50 mm, ‡ 20 mm ∅ 50 mm, ‡ 30 mm ∅ 50 mm, ‡ 30 mm
Dual-Magnet 2 x 24 Unzen (1,36 kg) 2 x 40 Unzen (2,26 kg) 2 x 53 Unzen (3,00 kg)
Impedanz 2 + 2 Ω	2 + 2 Ω	2 + 2 Ω
Frequenzbereich	30 - 300 Hz	30 - 300 Hz	30 - 300 Hz
BelastbarkeitNominalbelastbarkeit ^1 Musikbelastbarkeit ^2	300 Watt/RMS600 Watt/MAX.	400 Watt/RMS800 Watt/MAX.	500 Watt/RMS1000 Watt/MAX.
Empfohlene Verstärkerleistung ^3	250 - 350 Watt/RMS	350 - 450 Watt/RMS	450 - 600 Watt/RMS

^1 Die Nominalbelastbarkeit wird in Watt RMS angegeben und stellt einen Effektivwert dar. Dieser entspricht dem durchschnittlichen Leistungswert des Subwoofers im entsprechenden Frequenzbereich. Der Wert wird in einem aufwendigen Messverfahren mittels Rosa-Rauschen (Pink-Noise) ermittelt. RMS ist die Abkürzung für "Root Mean Square", was übersetzt „Quadratischer Mittelwert“ bedeutet.
^2 Die Musikbelastbarkeit stellt einen Richtwert dar, der die Leistung bei der dauerhaften Wiedergabe von Musik mit lauten sowie leisen Passagen und Pausen widerspiegelt. Hierbei wird berücksichtigt, dass sich der Subwoofer durch die dynamische Musikwiedergabe immer wieder „erholen“ und thermisch abkühlen kann.
^3 Die Empfohlene Verstärkerleistung ist abhängig von der tatsächlichen Ausgangsleistung des Verstärkers, welche auch abhängig von der angeschlossenen Bordspannung ist. Prinzipiell sollte ein Verstärker immer etwa 20-30 % mehr Leistung als die in RMS angegebene Nominalbelastbarkeit des Lautsprechers haben, um Verzerrungen bzw. Clipping im Audiosignal zu vermeiden, da ansonsten die Schwingspule des Lautsprechers beschädigt werden könnte.

THIELE-SMALL-PARAMETER

Modell SXE8D2 SXE10D2 SXE12D2
Xmax Maximale Auslenkung ± 15 mm ± 22 mm ± 22 mm
SPL 2,83 V/1m	88 dB	89 dB	92 dB
SD	214 cm2	320 cm2	519 cm2
Mms	55,4 g	137 g	170 g
Re	2 x 2 Ω	2 x 2 Ω	2 x 2 Ω
Fs	37 Hz	31 Hz	28 Hz
Qms	2,64	2,83	2,78
Qes	0,47	0,43	0,35
QTS	0,4	0,37	0,31
VAS	21,4 L	27,6 L	71,5 L

Die oben angegebenen Thiele-Small-Parameter wurden im Messlabor ermittelt. Je nach Leistung und Anwendung können die Werte in der Praxis etwa um ±10% variieren.

EMPFOHLENE GEHÄUSEANWENDUNGEN

Modell SXE8D2 SXE10D2	SXE12D2
Bassreflex
Volumen 18 L 27 L 45 L
Abstimmfrequenz Fb 42 Hz	37 Hz 37 Hz
Grenzfrequenz F3 39 Hz 33	Hz 35 Hz
Kanaldurchmesser ∅ 6 cm	∅ 7 cm ∅ 10 cm
Kanalfläche 28 cm	^2	38 cm^2	80 cm^2
Kanallänge 21 cm 25 cm 29	cm
Bandpass
Volumen geschlossen 9 L 14	L 26 L
Volumen ventiliert	15 L 20 L 32 L
Abstimmfrequenz Fb 59 Hz	58 Hz 57 Hz
Grenzfrequenz F3 44 Hz 41	Hz 39 Hz
Kanaldurchmesser ∅ 10 cm	∅ 10 cm	∅ 10 cm
Kanalfläche 80 cm	^2	80 cm^2	80 cm^2
Kanallänge 30 cm 28 cm 30	cm

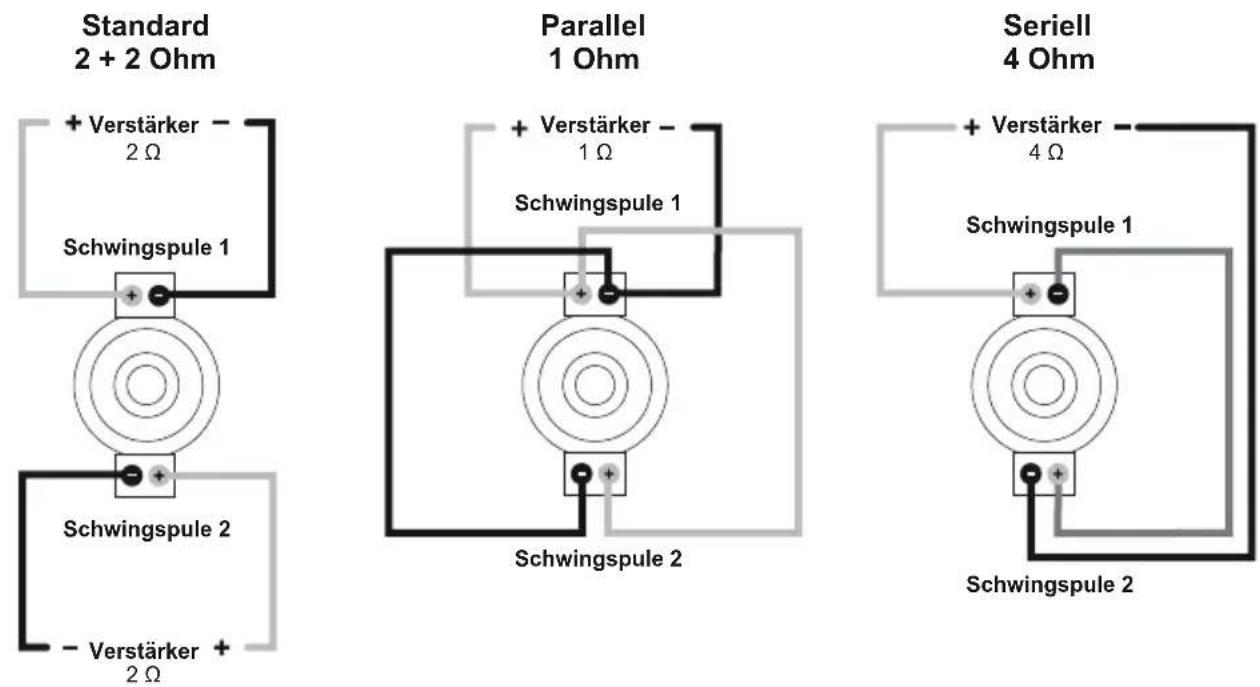

ANSCHLUSSDIAGRAMM

CAUTION
