| Produkttyp | Elektrische Kettensäge |
| Marke | PRIME3 |
| Modell | GCS41 |
| Leistung | 2400 W |
| Spannung / Frequenz | 230 V ~ 50 Hz |
| Führungsschienenlänge | 40 cm |
| Kettentyp | 3/8" Low Profile 0.050" |
| Anzahl der Kettenglieder | 52 |
| Kettengeschwindigkeit | 13,5 m/s |
| Leerlaufdrehzahl | 7000 U/min |
| Öltankkapazität | 120 ml |
| Kettenbrems-Reaktionszeit | 0,12 s |
| Schutzklasse | II |
| IP-Schutzart | IP20 |
| Schalldruckpegel (LpA) | 95,5 dB(A) (K=3 dB) |
| Vibration (vorderer Griff) | 5,682 m/s² |
| Vibration (hinterer Griff) | 4,695 m/s² |
| Garantierter Schallleistungspegel (LWA) | 107 dB(A) |
| Gewicht | 4,3 kg |
| Kettenschmierung | Automatisch, manuelle Kontrolle erforderlich |
| Sicherheitsfunktionen | Kettenbremse, Handschutz, Sperrknopf |
| Verwendungszweck | Beschneiden, Brennholz schneiden, Gartenarbeit |
Häufig gestellte Fragen - GCS41 PRIME3
Benutzerfragen zu GCS41 PRIME3
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch GCS41 - PRIME3 und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GCS41 von der Marke PRIME3.
BEDIENUNGSANLEITUNG GCS41 PRIME3
Bitte lesen Sie diese Gebrauchsanweisung, bevor Sie das Gerät in Betrieb nehmen, damit Sie die Leistung des Geräts voll ausschöpfen und alle Funktionen kennen lernen können.
Bevor Sie das Gerät benutzen, lesen Sie die Gebrauchsanweisung und befolgen Sie die darin enthaltenen Anleitungen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder unsachgemäße Handhabung des Gerätes entstehen.
Die Gebrauchsanweisung sollte so aufbewahrt werden, dass sie auch bei der späteren Verwendung des Produkts verwendet werden kann.
Sicherheitsvorschriften für Maschinen und elektrische Geräte
Das Gerät ist für den Einsatz in Ländern geeignet, in denen das Klima moderat und gleichmäßig feucht ist. Es kann auch in anderen Ländern verwendet werden.
ACHTUNG! Bevor Sie das Gerät installieren oder benutzen, müssen Sie unbedingt die Gebrauchsanweisung und insbesondere die Sicherheitshinweise lesen. Bewahren Sie diese Gebrauchsanweisung zum Nachschlagen auf und geben Sie sie an zukünftige Benutzer des Geräts weiter.
Die Nichtbeachtung dieser Sicherheits- und Warnhinweise kann zu Stromschlag, Feuer oder schweren Verletzungen führen.
Lassen Sie Kinder und Jugendliche das Gerät nicht bedienen. Personen, die nicht mit der Gebrauchsanweisung vertraut sind, sollten nicht versuchen, das Gerät zu installieren, zu warten oder zu verwenden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung oder mangels Wissen über das Gerät benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen zur Benutzung.
Erläuterung der Warnsymbole:
| 1 | 2 |  | 4 |  |  |  | ||
| 5 | 6 |  | 8 |  |  |  |
- Gefahrenwarnung. Seien Sie besonders vorsichtig.
- Wichtig, lesen Sie die Gebrauchsanweisung durch und beachten Sie die Warnhinweise.
- Schutzbrille tragen.
- Ohrenschützer tragen.
- Vor Reparatur oder Wartung immer von der Stromquelle trennen. Wenn das Kabel beschädigt ist, ziehen Sie sofort den Stecker aus der Steckdose.
- Verwenden Sie die Säge nicht bei Regen oder Feuchtigkeit.
- Die Säge sollte sicher gehalten und mit beiden Händen bedient werden.
- Beachten Sie die Sicherheitsvorschriften bezüglich des Rückstoßes. Vermeiden Sie es, mit der Oberseite der Kettenführung zu schneiden. In diesem Fall neigt die Säge dazu, sich zu drehen und kann sich unkontrolliert auf den Bediener zubewegen, was zu einer Verletzungsgefahr führen kann.
Sicherheit am Arbeitsplatz
Halten Sie den Arbeitsbereich ordentlich und gut beleuchtet.
Störungen und schlechte Beleuchtung tragen zu Unfällen bei.
Vor Arbeitsbeginn den Bereich vorbereiten und reinigen, alle aus dem Boden herausragenden Steine, Äste, Drähte und andere Fremdkörper entfernen, bei denen Stolpergefahr besteht.
Seien Sie besonders vorsichtig, wenn Arbeiten auf abschüssigem
Gelände oder Hängen durchgeführt werden.
Verwenden Sie ein elektrisch betriebenes Gerät nicht in explosionsgefährdeten Bereichen, die durch brennbare Flüssigkeiten, Gase oder Stäube entstehen. Das Gerät kann Funken erzeugen, die Staub oder Dämpfe entzünden können.
Verwenden Sie die elektrische Säge nicht an Orten mit extremer Brand- oder Explosionsgefahr.
Die Säge ist nicht gegen Wasser geschützt. Arbeiten in Regen- oder feuchten Umgebungen können zu einem Stromschlag führen.
Kinder und Beobachter sollten nicht an Orten zugelassen werden, an denen ein elektrisch betriebenes Gerät verwendet wird. Ablenkung kann zum Verlust der Kontrolle über das Gerät führen. Halten Sie elektrisch betriebene Gartengeräte von Umstehenden fern.
Für Unfälle oder Gefahren, die anderen Personen oder der Umwelt entstehen, ist der Betreiber oder Benutzer verantwortlich.
Elektrische Sicherheit
Schließen Sie das Gerät nur an eine Steckdose an, deren Eigenschaften mit den Werten auf dem Typenschild übereinstimmen.
Die Stecker von Elektrowerkzeugen müssen in die Steckdosen passen. Der Stecker des Netzkabels darf auf keinen Fall verändert werden. Unveränderte Stecker und geeignete Steckdosen verringern die Gefahr eines Stromschlags.
Vermeiden Sie das Berühren von geerdeten oder kurzgeschlossenen Oberflächen wie Rohren, Heizungen, Heizkörpern und Kühlschränken. Wenn Sie Teile berühren, die geerdet oder kurzgeschlossen sind, erhöht sich das Risiko eines Stromschlags.
Setzen Sie elektrisch betriebene Geräte nicht dem Regen oder Nässe aus. Wenn Wasser in das Elektrowerkzeug eindringt, erhöht sich das Risiko eines Stromschlags.
Die Anschlusskabel nicht festziehen. Benutzen Sie das Anschlusskabel niemals, um ein elektrisch betriebenes Gerät zu tragen, zu ziehen oder den Stecker aus der Steckdose zu ziehen.
Halten Sie das Anschlusskabel von Wärmequellen, Ölen, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Anschlusskabel erhöhen das Risiko eines Stromschlags.
Überprüfen Sie vor Beginn der Arbeiten das Netzkabel. Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel oder das Verlängerungskabel abgenutzt, durchgeschnitten oder anderweitig beschädigt ist. Wenn das Netzkabel während des Gebrauchs beschädigt wird, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose.
Wenn das Elektrowerkzeug im Freien verwendet wird, verlängern Sie die Anschlusskabel mit wasserdichten Verlängerungskabeln, die für die Verwendung im Freien vorgesehen sind. Die Verwendung eines solchen Verlängerungskabels verringert die Gefahr eines Stromschlags. Der Querschnitt des Verlängerungskabels sollte mindestens 1,5 mm2 betragen, wenn die Kabellänge weniger als 20 m beträgt, und wenn die Kabellänge zwischen 20 und 50 m beträgt, sollte der Mindestquerschnitt 2,5 mm2 betragen.
Fehlerstromschutzschalter (RCD) sollten als Schutz gegen Stromschlag durch die Versorgungsspannung verwendet werden. Die Verwendung eines RCD verringert die Gefahr eines Stromschlags. Das Gerät muss über einen Fehlerstromschutzschalter mit einem Nennstrom von nicht mehr als 30 mA versorgt werden.
Menschliche Sicherheit
Arbeiten Sie nicht mit einer Kettensäge, wenn Sie sich müde fühlen oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Bei der Verwendung des Geräts ist vollständige Fokussierung erforderlich. Ein Moment der Unachtsamkeit bei der Verwendung des Elektrowerkzeugs kann zu einem Unfall und damit zu schweren Verletzungen oder zum Verlust von Eigentum führen.
Es ist notwendig, persönliche Schutzausrüstung zu verwenden. Tragen Sie immer eine Schutzbrille, die eng am Gesicht haftet (gemäß EN 166 oder anderen nationalen Vorschriften). Aufgrund der
Lautstärke des Gerätes sollte Gehörschutz getragen werden. Das Tragen von Schutzausrüstung wie Staubmaske, rutschfesten Sicherheitsschuhen mit Oberteil, Schutzhandschuhen und einem Helm wird ebenfalls empfohlen.
Tragen Sie eng anliegende Kleidung. Lose Kleidung, Schmuck und Schals können von den beweglichen Teilen der Säge erfasst werden, was zu gefährlichen Unfällen führen kann. Wenn der Benutzer lange Haare hat, sollten diese gesichert und gebündelt werden.
Während des Betriebs kann die Maschine verschiedene Gegenstände, Sägemehl und Holzstücke mit hoher Geschwindigkeit auswerfen. Es besteht Verletzungsgefahr. Es wird empfohlen, geeignete Kleidung zu verwenden.
Entfernen Sie vor dem Starten des Elektrowerkzeugs alle Schraubenschlüssel und anderen Werkzeuge, die zum Einstellen des Elektrowerkzeugs verwendet werden. Das Belassen des Schlüssels im rotierenden Teil des Elektrowerkzeugs kann zu Verletzungen führen.
Vermeiden Sie es, in einer unnatürlichen Körperhaltung zu arbeiten. Nehmen Sie eine korrekte und stabile Haltung ein, um einen Gleichgewichtsverlust zu vermeiden. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unvorhersehbaren Situationen.
Vermeiden Sie unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Netzkabel vom Stromnetz getrennt und der Schalter ausgeschaltet ist, bevor Sie das Gerät anheben oder bewegen. Das Tragen von elektrisch betriebenen Geräten mit dem Finger auf dem Schalter oder das Anschließen an das Stromnetz bei eingeschaltetem Schalter kann zu einem Unfall führen.
Halten Sie Hände und Füße von beweglichen (rotierenden) Teilen der Säge fern.
Heben Sie die im Betrieb befindliche Säge nicht über Ihre Schultern. Halten Sie die Säge mit beiden Händen.
Halten Sie einen sicheren Abstand zu umstehenden Personen.
Trotz einer inhärent sicheren Konstruktion, der Anwendung von Sicherheitsmaßnahmen und zusätzlichen Schutzmaßnahmen besteht bei der Arbeit immer ein Restrisiko für Verletzungen.
Ausführliche Sicherheitshinweise für Kettensägen.
Versuchen Sie nicht, Metall zu schneiden.
Verwenden Sie keine Reinigungsmittel oder Alkohol, um die Säge zu reinigen. Mit einem weichen, trockenen Tuch abwischen.
Verwenden Sie nur Ausrüstung, die speziell für dieses Gerät entwickelt wurde und vom Hersteller empfohlen. Die Tatsache, dass das Gerät an ein Elektrowerkzeug montiert werden kann, ist keine Garantie für eine sichere Verwendung.
Das Befestigungssystem des Werkzeugs muss den Abmessungen des Elektrowerkzeugs entsprechen. Unsachgemäß dimensionierte Werkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
Es muss eine persönliche Schutzausrüstung verwendet werden. Tragen Sie je nach Art der Arbeit eine Schutzmaske, die das ganze Gesicht bedeckt, Augenschutz bzw. eine Schutzbrille. Schützen Sie Ihre Augen vor Fremdkörpern in der Luft, die bei der Arbeit entstehen. Schützen Sie die Atemwege mit Staubmasken vor aufsteigendem Staub und Dämpfen. Lärmbelastung über einen längeren Zeitraum kann zu Hörverlust führen.
Halten Sie Unbeteiligte in einem sicheren Abstand zum Bereich der Kettensäge. Jeder, der sich in der Nähe eines arbeitenden Elektrowerkzeugs aufhält, muss eine persönliche Schutzausrüstung tragen. Splitter von Werkstücken oder zerbrochene Arbeitsgeräte können auch außerhalb des unmittelbaren Greifbereichs absplittern und Verletzungen verursachen.
Tragen Sie das Elektrowerkzeug nicht, wenn es in Bewegung ist. Bei versehentlichem Kontakt der Kleidung mit dem Arbeitsgerät kann die Kleidung einschneiden und mit dem Körper des Benutzers in Berührung kommen.
Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts. Das Motorgebläse saugt Staub in das Gehäuse und große Ansammlungen von Metallstaub können zu einer elektrischen Gefahr führen. Eine blockierte Belüftung des Geräts kann auch zu einer Überhitzung des Elektrowerkzeugs führen.
Überprüfen Sie vor jeder Inbetriebnahme, dass:
- das Gerät entsprechend den Anweisungen korrekt montiert ist;
- das Schneidwerkzeug in einwandfreiem Zustand ist; die Befestigung, Beschädigung und der Verschleiß der Kette müssen regelmäßig überprüft werden;
- die Sicherheitseinrichtungen (z. B. Schneidschutz, Gehäuse, Griff, Motorschalter) in einwandfreiem Zustand sind und einwandfrei funktionieren.
Bewegen Sie die Kettensäge nur bei laufender Schneidkette von dem zu schneidenden Material weg.
Benutzen Sie beim Durchschneiden immer die Klaue des Hinterschaftes als Drehpunkt.
Halten Sie die Säge am Hauptgriff und führen Sie sie mit dem Hilfsgriff. Halten Sie die Kettensäge am Hauptgriff und führen Sie sie mit dem Hilfsgriff.
Sollte es nicht möglich sein, das Material in einem Zug zu durchtrennen, ziehen Sie die Säge leicht zurück, positionieren Sie die Klaue des Stützpfeilers neu und setzen Sie den Schnitt fort, indem Sie den Hauptgriff der Säge leicht anheben.
Seien Sie besonders vorsichtig, wenn die Kette klemmt. Dies kann zum sog. Rückstoß an den Benutzer führen.
Nach dem Abschalten der Säge bleibt die Kette noch einige Zeit in Bewegung. Seien Sie besonders vorsichtig.
Die rotierende Kette der Säge erwärmt sich und dehnt sich aus. Ohne richtige Schmierung und Spannung kann sie von der Führung springen oder abbrechen. Gefahr von schweren Unfällen und Verlust
von Eigentum.
Schalten Sie die Säge immer aus, wenn:
- sie unbeaufsichtigt gelassen wird;
- Einstell- und Wartungsarbeiten vorgenommen werden,
- ein Fremdkörper getroffen wurde,
- abnormale Schwingungen des Gerätes zu spüren sind.
Allgemeine Informationen
Das Gerät ist ausschließlich für den Gebrauch im heimischen Garten bestimmt, wie in dieser Anleitung beschrieben und unter Beachtung der Sicherheitshinweise. Er kann für das Beschneiden von Ästen, die Vorbereitung von Brennholz und andere Anwendungen, die einen Schnitt erfordern, verwendet werden.
Jede andere Verwendung kann für den Benutzer gefährlich sein und zu Schäden am Gerät führen. Das Gerät darf nicht zum Fällen von Bäumen oder zum Schneiden von anderen Materialien als Holz und Holzwerkstoffen verwendet werden.

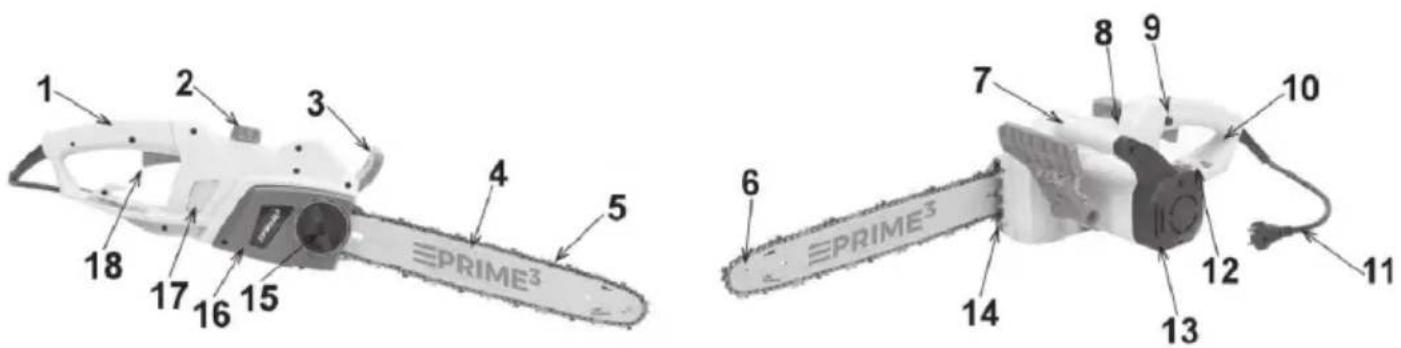

Konstruktion einer elektrischen Kettensäge.
- Griff 2. Kettenschmierstoff
- Kettenbremshebel 4. Führungsschiene
- Fahrradkette 6. Schmierbohrungen an der Führungsschiene
- Zusatzhandgriff 8. Gehäuse
- Ein-/Ausschalttaste 10. Fingerschutz
- Netzkabel 12. Haken für Stromkabel
- Luftfiltergehäuse 14. Kettenspanner (SDS)
- Befestigungsmutter für den Antriebsschutz 16. Antriebsschutz
- Ölstandsfenster 18. Ein-/Ausschalter
VORBEREITUNG DER MASCHINE FÜR DEN BETRIEB
Die vom Hersteller gelieferte Kettensäge ist teilweise demontiert. Informationen über das Verfahren zum Wechseln der Kette, die Montage der Führungsschiene und Montagezeichnungen ermöglichen es, die Säge zu montieren und einsatzbereit zu machen.

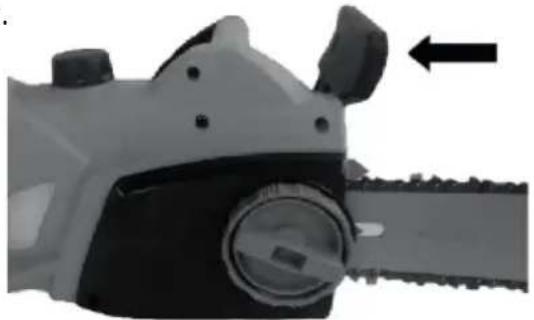

BETRIEB DER KETTENBREMSE
Die Sicherheitsbremse ist so konzipiert, dass sie die Sägekette bei einem Rückschlag sofort stoppt. Die Bremse ist einsatzbereit, wenn sie sich in der vertikalen Position befindet.
Überprüfen Sie vor jedem Einsatz der Säge die Funktion der Kettenbremse, indem Sie den Hebel nach vorne bewegen.
Wenn Sie feststellen, dass die Bremse nicht richtig funktioniert, bringen Sie die Säge zu einem Servicecenter. Verwenden Sie die Säge nicht, wenn die Sicherheitsbremse nicht funktioniert.
EINSETZEN DER FÜHRUNG UND KETTE
Vergewissern Sie sich, dass die Maschine von der Stromquelle getrennt ist, bevor Sie die Führungsschiene und die Kette montieren/entfernen. Stellen Sie die Kettenbremse in die vertikale Position.
Seien Sie beim Umgang mit der Kette besonders vorsichtig, sie ist sehr scharf. Die Verwendung von Schutzhandschuhen wird empfohlen.
Überprüfen Sie die Ausrichtung der Zahnrichtung, bevor Sie die Kette und die Führungsschiene montieren. Die korrekte Richtung ist auf dem Sägegehäuse angegeben.
So entfernen Sie die Kette:
Schrauben Sie die Befestigungsmutter der Abdeckung ab. Entfernen Sie den Antriebsgehäusedeckel. Lösen Sie die Kettenspannung, indem Sie die Spannschraube so weit wie möglich gegen den Uhrzeigersinn drehen. Entfernen Sie die Führungen und die Kette.
So installieren Sie die Kette:
Schrauben Sie die Befestigungsmutter der Abdeckung ab. Entfernen Sie den Antriebsgehäusedeckel. Lösen Sie die Kettenspannung, indem Sie die Spannschraube so weit wie möglich gegen den Uhrzeigersinn drehen.
Führen Sie die Kette unter Beachtung der Zahnrichtung so in die Führungsnut ein, dass sie den Angaben am Gehäuse entspricht.
Montieren Sie die Führungsschiene und die Kette so auf die Befestigungselemente, dass die Antriebsglieder der Kette in den Zähnen des Kettenrads, der Schraubenkopf in der Längsbohrung der Führungsschiene und der Zapfen des verschiebbaren Spannelements in der Bohrung der Führungsschiene liegen.
Es wird empfohlen, die Position der Führung alle 5 Stunden zu ändern, damit die Oberkante und die Unterkante gleichmäßig beansprucht werden.
Prüfen Sie jedes Mal, ob der Ölkanal sauber ist und einen freien Ölfluss gewährleistet.
SPANNEN DER KETTE
Vor Beginn der Arbeiten muss die Kette gespannt werden. Verwenden Sie dazu die Kettenspannmutter.
Spannen Sie Kette im Uhrzeigersinn.
Überprüfen Sie, ob sich die Kette im Schlitz der Führung befindet.
Ziehen Sie die Kettenspannschraube im Uhrzeigersinn an, bis die Kette ausreichend gespannt ist. Ziehen Sie dann die Kontermutter gleichmäßig an.
Bei richtiger Spannung kann die Kette in der Mitte der Schiene etwa 3-4 mm angehoben werden.
SCHMIERUNG DER KETTE
Prüfen Sie vor Beginn der Arbeiten den Füllstand des Kettenschmieröls im Tank (2). Wenn der Ölstand am unteren Rand des Tanks sichtbar ist, füllen Sie Öl nach.
Schrauben Sie den Stopfen des Öltanks ab und füllen Sie das Kettenschmieröl in den Behälter. Es wird empfohlen, dass der Ölstand das gesamte Fenster des Öltanks ausfüllt. Schrauben Sie nach dem Nachfüllen des Öls den Stopfen des Tanks wieder auf und wischen Sie das Gehäuse des Geräts ab, damit es nicht schmutzig und rutschig ist.
Überprüfen Sie den Zustand der Ölmenge im Tank alle 30 Minuten des Betriebs.
Betreiben Sie die Säge nicht, wenn sich kein Öl im Tank befindet. Kettenschmieröl wird nicht mit der Maschine geliefert.
EIN- UND AUSSCHALTEN DER KETTENSÄGE
Fassen Sie die Säge mit der rechten Hand am Griff, so dass sie den Daumen umschließt. Lösen Sie die Kettenbremse. Drücken und halten Sie die Verriegelungstaste mit dem Daumen und drücken und halten Sie den Schalter mit dem Zeigefinger. Die Säge schaltet sich ein und die Kette dreht sich.
Um die Säge auszuschalten, lassen Sie den Schalter los. Die Kette stoppt. Ziehen Sie die Kettenbremse an, um ein versehentliches Einrasten zu vermeiden.
SÄGEN – ALLGEMEINE TIPPS
Machen Sie nach jeder 15-minütigen Betriebszeit eine 15-minütige Pause.
Lesen Sie vor Beginn der Arbeiten und des Schneidens die Sicherheitsregeln. Es besteht die Möglichkeit des Rückstoßes, die Säge kann gegenüber dem Benutzer zurückgestoßen werden. Gefahr eines schweren oder tödlichen Unfalls.
Starten Sie das Schneiden, wenn die Säge die volle Geschwindigkeit erreicht hat.
Schneiden Sie nicht durch den Bereich um das obere Viertel der Führung.
Wenden Sie während des Schneidens keinen hohen Druck an. Wenden Sie leichten Druck an, wenn die Säge mit ihrer maximalen Geschwindigkeit arbeitet.
Wenn die Führung im Material steckt, ziehen Sie sie nicht mit Gewalt heraus, verwenden Sie einen Keil oder Hebel.
Achten Sie immer auf eine gute Abstützung Ihrer Füße. Stellen Sie sich nicht auf die Baumstämme. Achten Sie auf
das Rollen des geschnittenen Baumstammes.
Achten Sie auf federartige Bewegungen des abgeschnittenen Astes.
ÄSTE ABSCHNEIDEN
Mit dem Gerät können Stämme und Ästen von einem gefällten Baum entfernt werden.
Die Äste, die den Stamm stützen, sollten erst nach dem Schneiden des Stamms abgesägt werden.
Gespannte Äste sollten von unten nach oben gesägt werden, damit die Sägeführung nicht verklemmt.
STÄMME SPALTEN
Beachten Sie die Richtung der Spannungen im Stamm. Der Schnitt sollte auf der Seite enden, in die der Stamm nicht gebeugt ist. Dadurch wird ein Verklemmen der Führung verhindert.

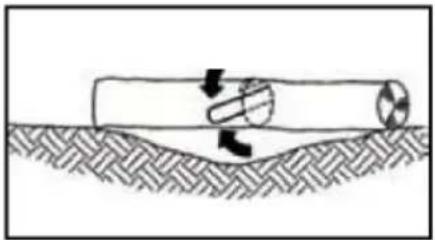

Wenn der Baum auf dem Boden liegt, machen Sie einen halben Schnitt, drehen Sie den Stamm um und schneiden Sie von der anderen Seite, um den Schnitt zu vollenden.
Wenn der Baum einseitig abgestützt ist, schneiden Sie zuerst von unten nach oben bis zu 1/3 des Stammdurchmessers und dann von oben nach unten. Wenn der Baum auf beiden Seiten gestützt wird, beginnen Sie oben, schneiden Sie auf 1/3 und führen Sie den Schnitt dann von unten aus.

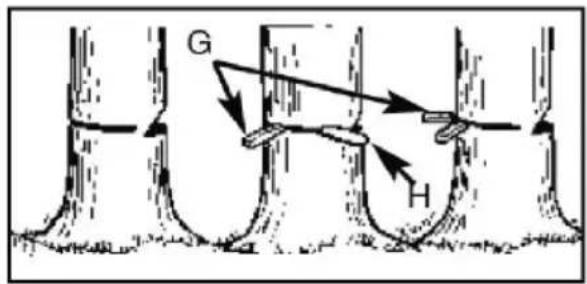

Bevor der Baum gefällt wird, müssen Beobachtungen vorgenommen werden. Unter Berücksichtigung der Neigung des Baumes, der Windrichtung, der Position der schwereren Äste und der Neigung des Geländes wird die Richtung bestimmt, in die der Baum fallen wird. Sichern Sie den Bereich und prüfen Sie, ob der umgestürzte Baum Sachschäden verursacht hat. Überprüfen Sie den Fluchtweg auf eventuelle Hindernisse.
Kleine Bäume, deren Stammdurchmesser weniger als 15 cm beträgt, können mit einem einzigen Schnitt geschnitten werden. Wenn der Stamm dicker ist, machen Sie einen Fällschnitt.

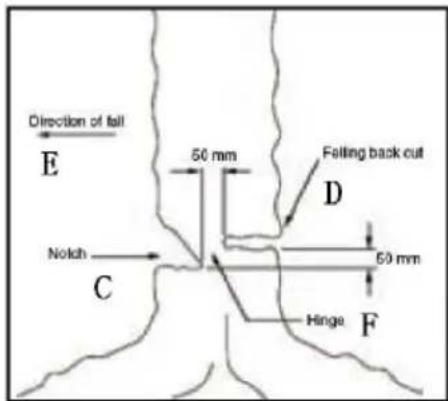

Schneiden Sie an der Seite, an der der Baum gefällt werden soll, bis zu 1/3 der Tiefe des Baumes ein. Führen Sie auf der gegenüberliegenden Seite des Schnittes auf einer etwas höheren Ebene als dem Schnitt einen Einschlagschnitt durch.
REINIGUNG UND WARTUNG
ACHTUNG! Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Netz getrennt ist, bevor Sie es reinigen oder warten.
Nach Abschluss der Arbeiten sollte das Gerät von Spänen, Schmutz und Staub gereinigt werden.
Reinigen Sie das Gehäuse mit einer feinen Bürste, einem Pinsel oder einem Tuch von Staub.
Eine Reinigung mit einem feuchten Tuch ist zulässig, sofern das Gerät sofort getrocknet wird. Metallelemente
sollten mit Öl geschützt werden.
Lüftungsöffnungen regelmäßig sind regelmäßig zu reinigen. Verwenden Sie Druckluft oder einen Staubsauger. Überprüfen Sie nach allen 5 Betriebsstunden regelmäßig den Zustand der Führung und der Kette. Entfernen Sie Sägemehl aus der Führungsnut und dem Ölloch. Schmieren Sie den Kettenführungsmodus durch das Führungsschmierloch (6).
Stellen Sie sicher, dass die Kette immer scharf ist. Wenn Sie eine Säge mit einer stumpfen Kette verwenden, kommt es zu einem schnelleren Verschleiß der Führungsschiene und anderer Bauteile der Maschine. Im Extremfall kann die Kette reißen. Es ist ratsam, die Kette in einem professionellen Servicecenter schärfen zu lassen.
Wenn das Gerät gelagert und nicht benutzt wird, stellen Sie sicher, dass es in einem gut belüfteten Raum, frei von Feuchtigkeit und vor Staub geschützt gelagert wird. Denken Sie daran, die Schneideeinheit mit einer Abdeckung zu versehen und sie außerhalb der Reichweite von Kindern aufzubewahren.
PROBLEMBEHEBUNG
| Problem | Mögliche Ursache | Lösung |
| Die Säge startet nicht | Keine StromversorgungBeschädigtes StromversorgungskabelSicherung ist beschädigtNotbremse ein | Stecker, Kabel und Stromquelle prüfenLassen Sie es in einer Werkstatt reparierenLassen Sie es in einer Werkstatt reparierenNotbremse aus |
| Kettensäge funktioniert nicht gleichmäßig, mit Unterbrechungen | Der Schalter funktioniert nicht richtigBeschädigtes Stromversorgungskabel | Lassen Sie es in einer Werkstatt reparierenLassen Sie es in einer Werkstatt reparieren |
| Die Kette ist trocken | Kettenschmierölbehälter leer | Öl im Tank nachfüllen, |
| Die Kette läuft nicht gleichmäßig, der Schneideeffekt ist schlecht, es sind Sprünge und Klappern zu hören | Die Kettenspannung ist zu lockerDie Kette ist stumpfDie Kette ist beschädigt | Kettenspannung einstellenKette schärfen oder ersetzenKette austauschen |
| Kette erwärmt sich, Rauch erscheint | Schlechte Kettenschmierung | Ölstand der Kettenschmierung prüfenSchmierkanäle reinigen |
TECHNISCHE DATEN:
ELEKTRISCHE KETTENSÄGE
| Typ, Modell Type, model | |
| Nennleistung der Maschine 2400 W | |
| Versorgungsspannung und Frequenz | 230 V~50Hz |
| Länge der Führung | 40 cm |
| Typ | 3/8" niedriges Profil 0,050" |
| Anzahl der Kettenglieder | 52 Stk. |
| Kettengeschwindigkeit 13,5 m/s | |
| Drehzahl ohne Last 7000 U/min | |
| Kapazität des Öltanks 120 ml | |
| Kettenbremse | 0.12 s |
| Schutzklasse II | |
| Schutzart IP | Ip20 |
| Schalldruckpegel, Messunsicherheit LpA=95.5 dB(A), | K=3 dB |
| Wert der von der Maschine übertragenen und auf die oberen Gliedmaßen des Bedieners wirkenden Schwingungen | Griff vorne a front_hv, eq = 5.682 m/s ^2 Griff hinten a rear_hv, eq = 4.695 m/s ^2 K=1,5 m/s ^2 |
| Garantierter Schalleistungspegel LWA | 107 dB(A) |
| Gewicht | 4.3 kg |
| Baujahr | Auf dem Typenschild |
- Sicherheitsvorschriften für Maschinen und elektrische Geräte
- Sicherheit am Arbeitsplatz
- Elektrische Sicherheit
- Menschliche Sicherheit
- Ausführliche Sicherheitshinweise für Kettensägen.
- Allgemeine Informationen
- Konstruktion einer elektrischen Kettensäge.
- VORBEREITUNG DER MASCHINE FÜR DEN BETRIEB
- BETRIEB DER KETTENBREMSE
- EINSETZEN DER FÜHRUNG UND KETTE
- SPANNEN DER KETTE
- SCHMIERUNG DER KETTE
- EIN- UND AUSSCHALTEN DER KETTENSÄGE
- SÄGEN – ALLGEMEINE TIPPS
- ÄSTE ABSCHNEIDEN
- STÄMME SPALTEN
- REINIGUNG UND WARTUNG
- TECHNISCHE DATEN:
Marke : PRIME3
Modell : GCS41
Kategorie : Säge
