GCS41 - Piła PRIME3 - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia GCS41 PRIME3 w formacie PDF.
| Typ produktu | Elektryczna piła łańcuchowa |
| Marka | PRIME3 |
| Model | GCS41 |
| Moc | 2400 W |
| Napięcie/Częstotliwość | 230 V ~ 50 Hz |
| Długość prowadnicy | 40 cm |
| Typ łańcucha | 3/8\" Low Profile 0.050\" |
| Liczba ogniw łańcucha | 52 |
| Prędkość łańcucha | 13.5 m/s |
| Prędkość bez obciążenia | 7000 obr/min |
| Pojemność zbiornika oleju | 120 ml |
| Czas reakcji hamulca łańcucha | 0.12 s |
| Klasa ochronności | II |
| Stopień ochrony IP | IP20 |
| Poziom ciśnienia akustycznego (LpA) | 95.5 dB(A) (K=3 dB) |
| Wibracje (uchwyt przedni) | 5.682 m/s² |
| Wibracje (uchwyt tylny) | 4.695 m/s² |
| Gwarantowany poziom mocy akustycznej (LWA) | 107 dB(A) |
| Waga | 4.3 kg |
| Smarowanie łańcucha | Automatyczne, wymagana ręczna kontrola |
| Funkcje bezpieczeństwa | Hamulec łańcucha, osłona dłoni, przycisk blokady |
| Przeznaczenie | Przycinanie, cięcie drewna opałowego, prace ogrodowe |
Często zadawane pytania - GCS41 PRIME3
Pytania użytkowników dotyczące GCS41 PRIME3
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła w formacie PDF za darmo! Znajdź swoją instrukcję GCS41 - PRIME3 i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GCS41 marki PRIME3.
INSTRUKCJA OBSŁUGI GCS41 PRIME3
Gwarancja PRIME3 (dotyczy produktów zakupionych od 01.12.2017)
Szanowni Państwo,
dziękujemy za zakup produktu marki PRIME3 i gratulujemy wyboru. 2N-Everpol Sp. z o.o., 02-801 Warszawa, Puławska 403a (zwany w dalszej części dokumentu PRIME3) niniejszym gwarantuje, że produkt jest wolny od wad materiałowych i produkcyjnych w warunkach normalnego użytkowania i konserwacji.
-
Gwarancja na niniejszy produkt wynosi 24 miesiące od daty zakupu, z tym zastrzeżeniem, że gwarancja na baterię znajdującą się w produkcie wynosi 6 miesięcy od daty zakupu. Warunkiem skorzystania z uprawnień gwarancyjnych jest zachowanie dowodu zakupu.
-
Niniejsza gwarancja obowiązuje wyłącznie w odniesieniu do produktów zakupionych na terytorium Rzeczypospolitej Polskiej.
-
Opisane usterki produktu zostaną bezpłatnie usunięte na podstawie zaakceptowanej gwarancji poprzez PRIME3 lub autoryzowany serwis gwarancyjny. Wykonanie obowiązków gwarancyjnych nastąpi w terminie 21 dni od dnia dostarczenia produktu do serwisu.
-
PRIME3 lub autoryzowany serwis zastrzegają sobie prawo do swobodnego decydowania, czy jako alternatywa do naprawy produktu nie nastąpi jego wymiana. Może to być również produkt równoważny. PRIME3 lub autoryzowany serwis nie ponoszą odpowiedzialności za możliwe niezgodności wynikające z różnicy produktów.
-
Prawo do naprawy gwarancyjnej może być dochodzone wyłącznie po dostarczeniu uszkodzonego produktu do serwisu.
-
PRIME3 lub autoryzowany serwis nie ponosi odpowiedzialności za jakiekolwiek bezpośrednie lub pośrednie straty, np. zysków, wynikające z wady lub usterki produktu.
-
PRIME3 lub autoryzowany serwis nie ponosi odpowiedzialności za utratę danych spowodowaną nieprawidłowym działaniem produktu.
-
PRIME3 lub autoryzowany serwis zastrzegają sobie prawo do odmowy naprawy produktu w okresie gwarancyjnym, jeśli numer seryjny produktu został usunięty, zmieniony lub jest nieczytelny.
-
Gwarancja nie obejmuje zarysowań lub przebarwień. Ponadto, gwarancja wygasa w całości z powodu szkód spowodowanych przez: niewłaściwe/niedbałe obchodzenie się z produktem, nieprzestrzeganie instrukcji obsługi, użycie niezgodnie z przeznaczeniem, naprawy/zmiany lub konserwację, które nie były wykonywane przez autoryzowany serwis, uszkodzone wyposażenie, niewłaściwe akcesoria, nieprawidłowe podłączenie, niewłaściwy montaż, nieprawidłową instalację oprogramowania, niewłaściwe przechowywanie (w skrajnych temperaturach lub wilgotności), dostanie się wody, piasku, kurzu itp. do produktu, siły wyższe, takie jak błyskawica/przepięcia/ogień.
-
Gwarancja nie obejmuje: czyszczenia produktu, serwisu na życzenie Klienta, aktualizacji oprogramowania, które jest oferowane Państwu do pobrania z naszej strony internetowej.
-
Wszystkie części, które zostały zastąpione lub wymienione w trakcie naprawy, stają się własnością firmy PRIME3.
-
PRIME3 lub autoryzowany serwis powszechnie używają fabrycznie nowych części, jednak zastrzegają sobie prawo do wykorzystania części odnowionych lub naprawianych.
-
Naprawa i serwis produktu przez autoryzowany serwis odbywa się zgodnie ze specykacjami firmy PRIME3.
-
Podczas dostarczania do serwisu, uszkodzony produkt musi zostać dobrze zapakowany/zabezpieczony w oryginalnym opakowaniu w celu ochrony przed dalszymi uszkodzeniami podczas transportu. PRIME3 lub autoryzowany serwis nie ponosi odpowiedzialności za jakiekolwiek szkody, które mogą powstać w trakcie przesyłki do serwisu w wyniku nieodpowiedniego zabezpieczenia produktu. PRIME3 lub autoryzowany serwis nie ponosi odpowiedzialności za utratę mienia podczas przesyłki do serwisu.
-
PRIME3 lub autoryzowany serwis nie zapewnia Klientowi produktów zastępczych na czas naprawy.
-
Niniejsza gwarancja udzielana jest wyłącznie konsumentom, to jest osobom fizycznym nabywającym produkt na podstawie czynności prawnej niezwiązanej bezpośrednio z ich działalnością gospodarczą lub zawodową.
-
Do reklamowanego na zasadach niniejszej gwarancji produktu musi zostać dołączony oryginalny dowód zakupu oraz szczegółowy opis usterki.
-
Niniejsza gwarancja, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
Celem realizacji niniejszej gwarancji należy skontaktować się bezpośrednio ze sprzedawcą, od którego zakupiono niniejszy produkt; będzie on Państwa przedstawicielem w okresie gwarancyjnym. Dodatkowe informacje można również znaleźć na naszej stronie internetowej. Ponadto, uszkodzony produkt można wysłać bezpośrednio do serwisu: 2N-Everpol Sp. z o.o.
ul. Puławska 12, 05-532 Baniocha, tel. +48 22 688 08 33
info@prime3.pl, www.prime3.pl
WAŻNE INFORMACJE
Aby osiągnąć najwyższą satysfakcje, cieszyć się wydajnością produktu i poznać jego wszystkie cechy i funkcje, prosimy o przeczytanie niniejszej instrukcji przed przystąpieniem do korzystania z tego produktu.
Przed rozpoczęciem użytkowania urządzenia przeczytać instrukcję obsługi i postępować według wskazówek w niej zawartych. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.
Instrukcję obsługi należy zachować, aby można było korzystać z niej również w trakcie późniejszego użytkowania wyrobu.
Zasady bezpieczeństwa dotyczące maszyn i urządzeń elektrycznych
Urządzenie uważa się za odpowiednie do użytkowania krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być ono również użytkowane w innych krajach.
UWAGA! Przed przystąpieniem do montażu lub użyciem urządzenia należy bezwzględnie zapoznać się z instrukcją obsługi a w szczególności zaleceniami dotyczącymi bezpieczeństwa użytkowania. Zachować instrukcję do wglądu oraz przekazać ją kolejnym użytkownikom urządzenia.
Nieprzestrzeganie podanych wskazówek i ostrzeżeń dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń ciała.
Nie pozwalać dzieciom i młodzieży obsługiwać urządzenia. Osoby niezapoznane z instrukcją obsługi nie powinny przystępować do montażu, konserwacji urządzenia ani go używać.
Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej
lub osoby niemające doświadczenia lub znajomości urządzanie, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
Wyjaśnienie symboli ostrzegawczych:
1 2  4 |  |  |  | ||
5 6  8 |  |  |  |
- Ostrzeżenie o zagrożeniu. Zachować szczególną ostrożność.
- Ważne, przeczytać instrukcję i przestrzegać ostrzeżeń.
- Używać okularów ochronnych.
- Używać nauszników ochronnych.
- Odłączać od źródła zasilania zawsze przed naprawą lub konserwacją. W przypadku uszkodzenia kabla niezwłocznie wyjąć wtyczkę z gniazdka elektrycznego.
- Nie używać piły podczas deszczu albo w warunkach podwyższonej wilgotności.
- Piłę należy trzymać pewnie i obsługiwać oburącz.
- Przestrzegać zasad bezpieczeństwa dotyczących odrzucenia. Należy unikać cięcia wierzchołkiem prowadnicy łańcucha. W takiej sytuacji piła ma skłonność do obracania się i w sposób niekontrolowany może przesunąć się w stronę operatora powodując ryzyko uszkodzenia ciała.
Bezpieczeństwo w miejscu pracy
W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wystąpienia wypadków.
Przed rozpoczęciem pracy należy przygotować i oczyścić teren, usunąć wszystkie wystające z ziemi kamienie, gałęzie, druty, i inne
obce przedmioty, o które istnieje ryzyko potknięcia.
Zachować szczególnie ostrożność jeżeli prace odbywają się na pochylonym terenie czy zboczach.
Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwopalne ciecze, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
Nie wolno używać piły elektrycznej w miejscach skrajnie zagrożonych pożarem lub wybuchem.
Piła nie jest zabezpieczona przed wodą. Praca w deszczu lub w wilgotnym otoczeniu grozi porażeniem prądem elektrycznym.
Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używane jest urządzenie z silnikiem napędzanym elektrycznie. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.
Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.
Bezpieczeństwo elektryczne
Urządzenie należy podłączyć wyłącznie do gniazdka o charakterystyce zgodnej z wartościami na tabliczce znamionowej.
Wtyczki elektronarzędzi muszą pasować do gniazdek elektrycznych. Nigdy w żaden sposób nie należy przerabiać wtyczki przewodu zasilającego. Niezmodyfikowane wtyczki i odpowiednie gniazdka elektryczne zmniejszają ryzyko porażenia prądem elektrycznym.
Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się wody do elektronarzędzia, wzrasta ryzyko porażenia prądem
elektrycznym.
Nie należy napinać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
Przed przystąpieniem do pracy sprawdzić przewód zasilający. Nie przystępować do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte, przecięte lub w inny sposób uszkodzone. Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
W przypadku, gdy elektronarzędzie używane jest na zewnątrz, przewody przyłączeniowe należy przedłużać przedłużaczami wodoszczelnymi przeznaczonymi do pracy w warunkach zewnętrznych. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym. Przekrój żyły przedłużacza powinien wynosić co najmniej 1,5 mm2 kiedy długość kabla jest krótsza niż 20 m, natomiast jeżeli długość kabla wynosi między 20 a 50 m, przekrój minimalny to 2,5 mm2.
Jako ochronę przed porażeniem przez napięcie zasilania należy stosować zabezpieczenie różnicowoprądowe (RCD). Zastosowanie wyłącznika RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez wyłącznik różnicowoprądowy o prądzie znamionowym nieprzekraczającym 30 mA.
Bezpieczeństwo ludzi
Nie przystępować do pracy z piła łańcuchową jeżeli użytkownik czuje zmęczenie lub jest pod wpływem alkoholu, narkotyków, leków. Podczas używania urządzenia wymagane jest pełne skupienie, należy zachować ostrożność. Moment nieuwagi podczas użytkowania elektronarzędzia może prowadzić do wypadku i w konsekwencji
poważnych obrażeń lub strat w mieniu.
Koniecznie stosować środki ochrony indywidualnej. Zawsze nosić okulary ochronne przylegające ściśle do twarzy (zgodne z normą EN 166 lub innymi przepisami krajowymi). Ze względu na głośność urządzenia nosić ochronniki słuchu. Zaleca się również używanie wyposażenia ochronnego jak maska przeciwpyłowa, obuwie ochronne antypoślizgowe z cholewkami, rękawice ochronne oraz kask.
Nosić ściśle dopasowaną odzież. Luźne ubranie, biżuteria, szalik mogą zostać zaczepione przez części ruchome piły, co może prowadzić do groźnych wypadków. W przypadku gdy użytkownik posiada długie włosy, powinny one zostać zabezpieczone i spięte.
Podczas pracy urządzenie może wyrzucać z dużą prędkością różne przedmioty, trociny, kawałki drewna. Istnieje niebezpieczeństwo zranienia. Zaleca się używania odpowiedniej odzieży.
Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze i inne narzędzia służące do nastawiania urządzenia.
Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować obrażenia.
Unikać pracy w nienaturalnej pozycji ciała. Przyjmować prawidłową i stabilną postawę aby uniknąć możliwości utraty równowagi. Umożliwi to lepszą kontrolę elektronarzędzia w sytuacjach nieprzewidywalnych.
Należy unikać niezamierzonego rozruchu. Przed podniesieniem lub przenoszeniem urządzenia upewnić się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji wyłączony. Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może prowadzić do wypadku.
Trzymać ręce i stopy z dala od ruchomych (wirujących) części piły. Nie unosić działającej piły powyżej barków. Trzymać piłę oburącz. Zachować bezpieczną odległość od osób postronnych.
Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i
dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazu podczas pracy.
Szczegółowe instrukcje bezpieczeństwa dla pił łańcuchowych.
Nie wolno podejmować prób cięcia metalu.
Do czyszczenia piły nie stosować detergentów lub alkoholu.
Przecierać miękką i suchą tkaniną.
Nie należy używać osprzętu, który nie jest przewidziany specjalnie do tego urządzenia i polecany przez producenta. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.
System mocowania narzędzia roboczego musi odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane.
Należy używać środków ochrony osobistej. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu np. okulary ochronne. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Zabezpieczać drogi oddechowe przed wzbijanym pyłem i oparami stosując maski przeciwpyłowe. Oddziaływanie hałasu przez dłuższy okres może doprowadzić do utraty słuchu.
Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu piły łańcuchowej. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu.
Nie wolno przenosić elektronarzędzia znajdującego się w ruchu. Przypadkowy kontakt ubrania z pracującym narzędziem roboczym może spowodować przecięcie ubrania i wejść w kontakt z ciałem osoby obsługującej.
Należy regularnie czyścić szczeliny wentylacyjne sprzętu. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne. Zablokowana
wentylacja urządzenia może też prowadzić do przegrzewania się elektronarzędzia.
Przed każdym uruchomieniem należy sprawdzić, czy:
- urządzenie jest zmontowane poprawnie, zgodnie z instrukcją;
- narzędzie tnące jest w dobrym stanie technicznym; należy regularnie sprawdzać zamocowanie łańcucha, uszkodzenia oraz zużycie;
- urządzenia zabezpieczające (np. osłona zespołu tnącego, obudowa, uchwyt, włącznik silnika) są w dobrym stanie technicznym i prawidłowo działają.
Piłę łańcuchową odsuwać od ciętego materiału tylko przy pracującym łańcuchu tnącym.
Podczas przecinania na wskroś zawsze należy wykorzystywać szpon przypory, jako punktu podparcia. Trzymając pilarkę za rękojeść zasadniczą prowadzić ją za pomocą rękojeści pomocniczej.
Jeżeli nie ma możliwości przecięcia materiału za jednym razem, należy odciągnąć pilarkę nieco do tyłu, przestawić szpon przypory i kontynuować cięcie unosząc nieco rękojeść zasadniczą pilarki.
Zachowaj szczególnie ostrożność w przypadku zakleszczenia się łańcucha. Może wtedy wystąpić tzw. odrzut skierowany w kierunku użytkownika.
Po wyłączeniu piły, łańcuch przez jakiś czas pozostaje jeszcze w ruchu. Należy zachować ostrożność.
Obracający się łańcuch piły ulega nagrzaniu oraz rozszerza się. Bez odpowiedniego smarowania i naprężenia może zeskoczyć z prowadnicy lub zerwać się. Niebezpieczeństwo poważnego wypadku i strat w mieniu.
Należy zawsze wyłączyć piłę kiedy:
- pozostawia się ją bez dozoru,
- przed regulacją i pracami konserwacyjnymi,
- po uderzeniu obcym przedmiotem,
- odczuwane są nienormalne drgania urządzenia.
Informacja ogólna
Urządzenie jest przeznaczone wyłącznie do prac w ogrodzie przydomowym zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Może służyć do obcinania gałęzi, przygotowania drewna opałowego oraz do innych zastosowań wymagających przycinania drewna.
Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia urządzenia. Urządzenia nie należy stosować do ścinania drzew, do cięcia innych materiałów niż drewno i materiały drewnopochodne.

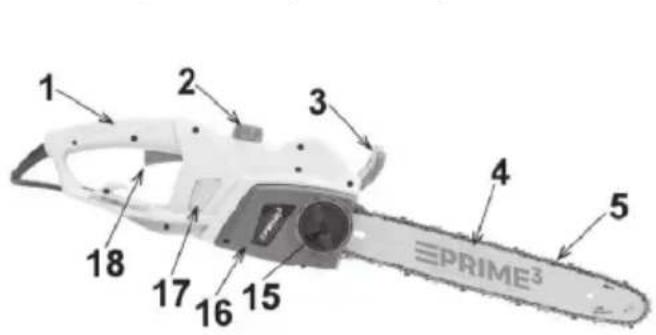

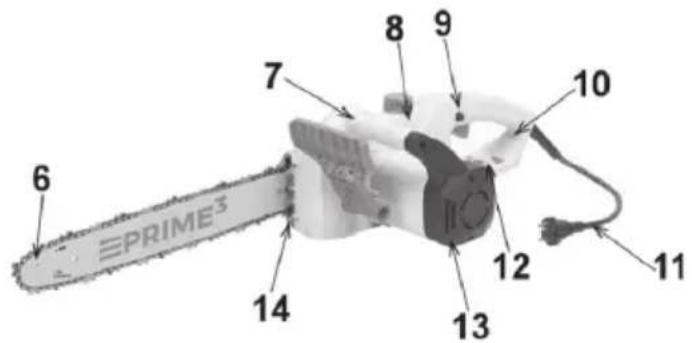

Budowa piły łańcuchowej elektrycznej.
- Rękojeść 2. Zbiornik oleju smarowania łańcucha
- Dźwignia hamulca łańcucha 4. Prowadnica
- Łańcuch 6. Otwory smarowania prowadnicy
- Rękojeść pomocnicza 8. Obudowa
- Przycisk blokady włącznika 10. Oślona palców
- Przewód zasilający 12. Hak na przewód zasilający
- Obudowa filtra powietrza 14. Napinacza łańcucha (SDS)
- Nakrętka mocowania osłony przeniesienia napędu 16. Osłona przeniesienia napędu
- Okno poziomu oleju 18. Włącznik
PRZYGOTOWANIE MASZYNY DO PRACY
Piła łańcuchowa dostarczona przez producenta jest częściowo rozmontowana. Informacje o procedurze zmianie łańcucha, założeniu prowadnicy, rysunki montażowe pozwolą na złożenie i przygotowanie piły do pracy.

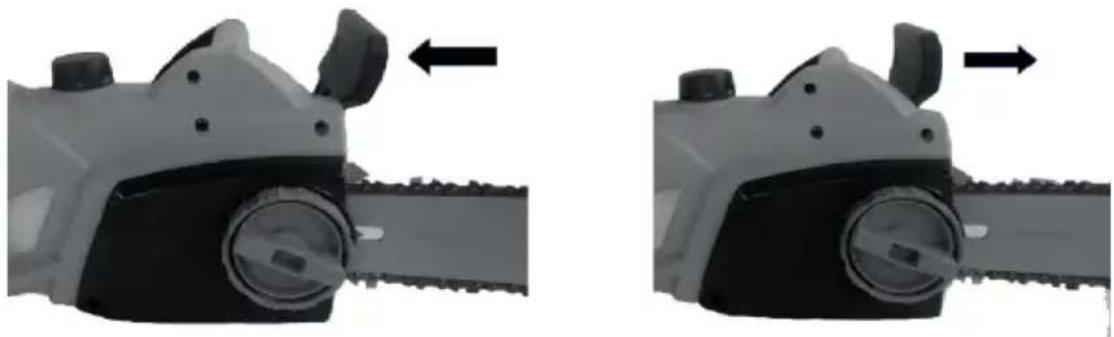

DZIAŁANIE HAMULCA ŁAŃCUCHA
Hamulec bezpieczeństwa ma za zadanie natychmiastowe zatrzymanie łańcucha piły w momencie odbicia. Hamulec jest gotowy do użycia kiedy jest w pozycji pionowej.
Przed każdym użyciem piły należy sprawdzić działanie hamulca łańcucha przesuwając dźwignię do przodu.
Przy stwierdzeniu niepoprawnego działania hamulca, oddać piłę do punktu serwisowego. Nie używać piły z niedziałającym hamulcem bezpieczeństwa.
ZAKŁADANIE PROWADNICY I ŁAŃCUCHA
Przed przystąpieniem do zakładania/demontowania prowadnicy i łańcucha upewnić się, że urządzenie odłączone jest od źródła zasilania. Ustawić hamulec łańcucha w pozycji pionowej.
Zachować szczególną ostrożność operując łańcuchem, jest bardzo ostry. Zaleca się używania rękawic ochronnych.
Przed rozpoczęciem montażu łańcucha i prowadnicy sprawdzić ustawienie kierunku zębów. Na obudowie piły znajduje się informacja o właściwym kierunku.
Aby zdjąć łańcuch:
Odkręcić nakrętkę mocowania osłony. Z Djangoć osłone przełożenia napędu. Zluzować naciąg łańcucha maksymalnie obracając śrubę napinającą stronę przeciwną do wskazówek zegara. Z Djangoć prowadnice i łańcuch.
Aby założyć łańcuch:
Odkręcić nakrętkę mocowania osłony. Zjdąć osłonę przełożenia napędu. Zluzować naciąg łańcucha maksymalnie obracając śrubę napinającą stronę przeciwną do wskazówek zegara. Włożyć łańcuch do rowka prowadnicy zwracając uwagę na kierunek zębów, by był zgodny z informacją na obudowie.
Nałożyć prowadnicę i łańcuch na elementy mocujące w taki sposób by ogniwa napędowe łańcucha znajdowały się w zębach koła napędowego, głowica śruby w podłużnym otworze prowadnicy i czop przesuwanego elementu napinającego w otworze prowadnicy.
Zaleca się zmienić pozycje prowadnicy raz na 5 godzin pracy, by górna krawędź i dolna wycierały się równomiernie.
Za każdym razem sprawdzać czy kanał olejowy jest czysty i zapewnia swobodny przepływ oleju.
NACIĄGANIE ŁAŃCUCHA
Przed rozpoczęciem pracy należy naciągnąć łańcuch. W tym celu należy skorzystać z nakrętki naciągu łańcucha. łańcuch napinać zgodnie z kierunkiem ruchu wskazówek zegara.
Należy sprawdzić, czy łańcuch znajduje się wewnątrz szczeliny prowadnicy.
Zacisnąć śrubę zaciskającą łańcuch zgodnie z ruchem wskazówek zegara do momentu, gdy łańcuch zostanie
wystarczająco napięty. Następnie dokręcić nakrętkę blokującą.
Prawidłowo naciągnięty łańcuch da się unieść w środku prowadnicy na wysokość ok 3-4 mm.
SMAROWANIE ŁAŃCUCHA
Przed rozpoczęciem pracy należy sprawdzić poziom oleju do smarowania łańcuchów w zbiorniku (2). Jeżeli poziom oleju jest widoczny w dolnej części okienka zbiornika – należy go uzupełnić.
Odkręcić korek zbiornika oleju, włać olej do smarowania łańcuchów do zbiornika. Zaleca się by poziom oleju wypełniał całe okienko zbiornika oleju. Po dolaniu oleju, zakręcić korek zbiornika i przetrzeć korpus urządzenia, by nie było zabrudzone i śliskie.
Sprawdzać stan ilości oleju w zbiorniku co 30 minut pracy.
Nie uruchamiać piły, kiedy w zbiorniku nie ma oleju. Olej do smarowania łańcuchów nie jest dostarczany razem z urządzeniem.
WŁĄCZANIE I WYŁĄCZANIE PIŁY ŁAŃCUCHOWEJ
Chwycić piłę prawą ręką za uchwyt tak by obejmował go kciuk. Zwołnić hamulec łańcucha. Nacisnąć i przytrzymać przycisk blokady kciukiem oraz nacisnąć i przytrzymać palcem wskazującym włącznik. Piła włączy się i łańcuch będzie się obracać.
Aby wyłączyć piłę, puścić przycisk włącznika. Łańcuch zatrzyma się. Zaciągnąć hamulec łańcucha by uniknąć przypadkowego włączenia.
PIŁOWANIE – OGÓLNE WSKAZÓWKI
Po każdym 15 minutach pracy należy zrobić 15 minut przerwy.
Przed przystąpieniem do pracy i cięcia zapoznać się z zasadami bezpieczeństwa. Istnieje możliwość powstania odrzucenia, piła może zostać odrzucona w kierunku użytkownika. Niebezpieczeństwo poważnego lub śmiertelnego wypadku.
Rozpoczynać cięcie kiedy piła osiągnęła pełne obroty.
Nie ciąć obszarem wokół górnej ćwiartki wierzchołka prowadnicy.
Podczas cięcia nie stosować dużej siły nacisku. Delikatnie naciskać kiedy pilarka działa na swoich maksymalnych obrotach.
W przypadku zaklinowania się prowadnicy w materiale, nie wyciągać jej siłowo, użyć klina lub dźwigni.
Zawsze należy zapewnić sobie dobre podparcie stóp. Nie stawać na kłodach drzew. Uważać na rolowanie się ciętej kłody.
Uważać na sprężynowanie odcinanej gałęzi.
OKRZESYWANIE
Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa.
Gałęzie podpierające pień powinny być odpiłowane jako ostatnie, dopiero po przycięciu pnia.
Napreżone gałęzie należy odpilowywać z doły do góry, aby zapobiegać zaklinowaniu się prowadnicy pilarki.

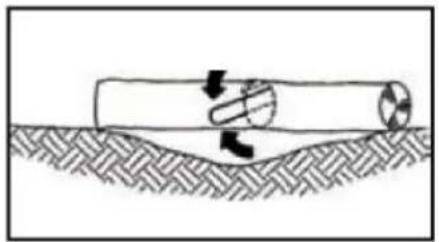

ROZCINANIE KŁODY
Uwzględnić kierunek naprężeń wewnątrz kłody. Cięcie powinno zakończyć się po przeciwnej stronie kierunku uginania się kłody. Zapobiegnie to zakleszczeniu się prowadnicy.
W przypadku drzewa leżącego na ziemi, należy dokonać cięcia do połowy, następnie obrócić kłodę i ciąć z dokończyć cięcie z drugiej strony.
Jeżeli drzewo umieszczone jest na podporze z jednej strony najpierw ciąć od dołu do góry do 1/3 średnicy pnia, następnie dokończyć cięcie góry. W przypadku gdy pień podparty jest z obu stron zacząć od góry, ciąć do 1/3, następnie dokończyć cięciem od dołu.

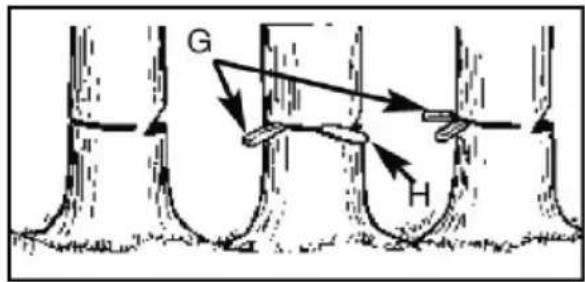

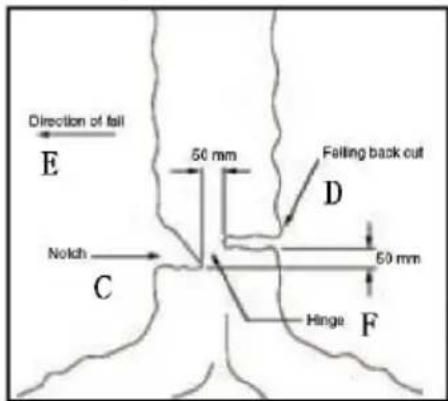

Przed przystąpieniem do ścinania drzewa należy dokonać obserwacji. Biorąc pod uwagę nachylenie drzewa, kierunek wiatru, usytuowanie cięższych gałęzi, pochylenie terenu ustalić kierunek powalenia drzewa.
Zabezpieczyć teren i ocenić, czy opadające drzewo nie dokonało szkód w mieniu. Sprawdzić drogę ucieczki, czy nie ma na niej żadnych przeszkód.
Małe drzewa, których średnica pnia jest mniejsza niż 15 cm można ścinać pojedynczym cięciem. W przypadku, gdy pień jest grubszy, należy uformować rzaz obalający.
Dokonać nacięcia do 1/3 głębokości drzewa po stronie, na który drzewo ma być powalane. Wykonać przecięcie powalające na poziomie trochę wyższym niż nacięcie, po przeciwnej stronie nacięcia.
CZYSZCZENIE I KONSERWACJA
UWAGA! Upewnij się, że urządzenie jest wyłączone i odłączone od zasilania przed przystąpieniem do czyszczenia lub konserwacji.
Po zakończeniu pracy należy urządzenie oczyścić z resztek trocin, kurzu i pyłu.
Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu.
Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem niezwłocznego osuszenia urządzenia. Elementy metalowe należy zabezpieczać olejem.
Regularnie czyścić otwory wentylacyjne. Stosować sprężone powietrze lub odkurzacz.
Po każdych 5 godzinach pracy, regularnie należy sprawdzać stan prowadnicy i łańcucha. Usuwać trociny ze złobka prowadnicy oraz otworu olejowego. Przesmarować tryb prowadzący łańcuch przez otwór smarowania prowadnicy (6).
Należy zwrócić uwagę by łańcuch był zawsze ostry. W przypadku używania piły z tępym łańcuchem, następuje szybsze zużycie prowadnicy i innych elementów konstrukcyjnych urządzenia. W skrajnym przypadku może nastąpić zerwanie łańcucha. Zaleca się ostrzenie łańcucha w profesjonalnych punktach obsługi.
Jeżeli urządzenie będzie przechowywane i nieużywane, należy zadbać by było składowane w dobrze wentylowanym pomieszczeniu, pozbawionym wilgoci i zabezpieczone przez kurzem. Należy pamiętać o założeniu osłony na zespół tnący oraz przechowywaniu urządzenia poza zasięgiem dzieci.
ROZWIAZYWANIE PROBLEMÓW
| Problem | Możliwa przyczyna | Rozwiązanie |
| Piła nie uruchamia się | Brak zasilania | Sprawdzić wtyczkę, kabel i źródło zasilania |
| Uszkodzony kabel zasilający | Oddać do naprawy do serwisu | |
| Uszkodzony bezpiecznik | Oddać do naprawy do serwisu | |
| Włączony hamulec bezpieczeństwa | Wyłączyć hamulec bezpieczeństwa | |
| Piła łańcuchowa pracuje nie równo, z przerwami | Nie poprawnie działający włącznik | Oddać do naprawy do serwisu |
| Uszkodzony kabel zasilający | Oddać do naprawy do serwisu | |
| Łańcuch jest suchy | Pusty zbiornik oleju do smarowania łańcucha | Uzupełnić olej w zbiorniku |
| Piła łańcuchowa pracuje nie równo, efekt cięcia jest zły, słychać przeskoki i stuki | Naciąg łańcucha jest zbyt luźny | Ustawić naciąg łańcucha |
| Łańcuch jest tępy | Naostrzyć lub wymienić łańcuch | |
| Łańcuch jest uszkodzony | Wymienić łańcuch | |
| Łańcuch się nagrzewa, pojawia się dymienie | Słabe smarowanie łańcucha | Sprawdzić poziom oleju smarowania łańcucha |
| Wyczyścić kanały smarowe |
DANE TECHNICZNE
PIŁA ŁAŃCUCHOWA ELEKTRYCZNA
| Typ, model GCS41 | |
| Moc znamionowa maszyny 2400 W | |
| Napięcie i częstotliwość zasilania 230 V~50Hz | |
| Długość prowadnicy 40 cm | |
| Typ łańcucha 3/8" niski profil 0,050"" | |
| Ilość ogniw łańcucha | 52 pcs. |
| Prędkość przesuwu łańcucha 13,5 m/s | |
| Prędkość obrotowa bez obciążenia 7000 obr./min | |
| Pojemność zbiornika oleju 120 ml | |
| Hamulec łańcucha | 0.12 s |
| Klasa ochronności elektrycznej II | |
| Stopień ochrony IP Ip20 | |
| Poziom ciśnienia akustycznego, niepewność pomiaru | LpA=95.5 dB(A), K= 3 dB |
| Wartość drgań przenoszonych przez maszynę i działających na kończyny górne operatora | uchwyt przedni a front_hv, eq = 5,682 m/s^2 uchwyt tylni a rear_hv, eq = 4,695 m/s^2 K= 1,5 m/s^2 |
| Gwarantowany poziom mocy akustycznej LWA 107 | dB(A) |
| Waga 4.3 kg | |
| Rok produkcji | Na tabliczce znamionowej |
WE- DEKLARACJA ZGODNOŚCI
01/2022/GCS41
2N-Everpol Sp. z o.o.
ul. Puławska 403A
02-801 Warsaw
Poland
Osoba upoważniona do przygotowania dokumentacji technicznej:
Tomasz Jakóbczyk
ul. Puławska 403A
02-801 Warszawa
Deklarujemy, na naszą wyłączną odpowiedzialność, że produkt:
Typ urządzenia:
Piła łańuchowa
Symbol:
GCS41
Jeżeli jest stosowany zgodnie z przeznaczeniem, spełnia zasadnicze wymogi w
zakresie poniższych dyrektyw:
2006/42/WE
2014/30/UE
2000/14/WE (+2005/88/WE)
2011/65/WE (Dyrektywa RoHS) oraz załącznik II do dyrektywy zmieniającej
2015/863/UE
Ocena tego produktu została oparta na następujących normach:
Normy EMC:
EN 61000-3-2:2014
EN 61000-3-11:2000
EN 55014-1:2017+A11:2020
EN 55014-2:2015
Normy MD oraz LVD:
EN ISO 12100:2010
EN 60745-1:2009+A11:2010
EN 60745-2-13:2009+A1:2010
Norma RoHS:
EN IEC 63000:2018
Zastosowana metoda oceny zgodności z 2000/14/WE (+2005/88/WE):
2000/14/WE i zmieniona przez 2005/88/WE załącznik V
Poziom mocy akustycznej dB(A)
Zmierzony poziom mocy akustycznej (LPA): 95,5 dB(A), KpA: 3,0 dB(A)
Gwarantowany poziom mocy akustycznej (LWA): 107 dB(A)
Warszawa, 25.07.2022
EMRIME ^3
Dane rejestrowe:
Puławska 403A
02-801 Warszawa, Polska
Adres korespondencyjny:
Polna 6
05-500 Chyliczki, Polska
Telefon +48 22 331 99 59
Fax +48 22 331 99 50
Numer konta
IBAN: PL 97 1160 2202 0000 0000
9062 2569
SWIFT: BIGBPLPW
Bank Millennium S.A
- Gwarancja PRIME3 (dotyczy produktów zakupionych od 01.12.2017)
- Szanowni Państwo,
- WAŻNE INFORMACJE
- Zasady bezpieczeństwa dotyczące maszyn i urządzeń elektrycznych
- Bezpieczeństwo w miejscu pracy
- Bezpieczeństwo elektryczne
- Bezpieczeństwo ludzi
- Informacja ogólna
- Budowa piły łańcuchowej elektrycznej.
- PRZYGOTOWANIE MASZYNY DO PRACY
- DZIAŁANIE HAMULCA ŁAŃCUCHA
- ZAKŁADANIE PROWADNICY I ŁAŃCUCHA
- NACIĄGANIE ŁAŃCUCHA
- SMAROWANIE ŁAŃCUCHA
- WŁĄCZANIE I WYŁĄCZANIE PIŁY ŁAŃCUCHOWEJ
- PIŁOWANIE – OGÓLNE WSKAZÓWKI
- OKRZESYWANIE
- ROZCINANIE KŁODY
- CZYSZCZENIE I KONSERWACJA
- DANE TECHNICZNE
- WE- DEKLARACJA ZGODNOŚCI
- Piła łańuchowa
- GCS41
- EMRIME 3
Marka : PRIME3
Model : GCS41
Kategoria : Piła
