Produkttyp	Wandsteckdosenleiste (Steckdosenleiste)
Modell	161N-5D
Kabellänge	2 m
Kabeltyp	H07RN-F 3G2.5 mm²
Nenneingangsspannung	220-250 V, 50/60 Hz
Nennstrom	16 A
Maximale Leistung	3500 W
Ausgangsspannung (Sicherheitssteckdosen)	220-250 V, 50/60 Hz, 16 A
USB-Ausgang	5 V, 2.1 A
Schutzart	IP20
Verwendungszweck	Innenraum, industrielle/gewerbliche Stromverteilung
Sicherheitsmerkmale	Überlastschutz; nicht abdecken oder hintereinanderschalten
Konformität	CE-gekennzeichnet
Wartung	Mit feuchtem fusselfreiem Tuch reinigen; keine Lösungsmittel
Lagertemperatur	-25 °C bis +50 °C
Lagerbedingungen	Trocken, frostfrei, vor Staub und direkter Sonneneinstrahlung geschützt
Lieferumfang	Steckdosenleiste, Befestigungszubehör
Reparatur	Nur durch qualifiziertes Personal; Originalersatzteile verwenden

Häufig gestellte Fragen - 161N-5D Hazet

Wie hoch ist die maximale Leistungsbelastung für die HAZET 161N-5D?

Die maximale Leistungsbelastung beträgt 3500 W bei 220-250 V.

Kann ich die Steckdosenleiste im Freien verwenden?

Nein, sie hat die Schutzart IP20, ist also nur für den Innenbereich in trockenen Umgebungen geeignet.

Ist es sicher, mehrere Steckdosenleisten hintereinanderzuschalten?

Nein, Steckdosenleisten nicht hintereinanderschalten. Dies kann zu Überlastung und Brandgefahr führen.

Wie sollte ich die Steckdosenleiste reinigen?

Vom Netz trennen und mit einem feuchten fusselfreien Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.

Was soll ich tun, wenn die Steckdosenleiste beschädigt ist?

Nicht verwenden. Wenden Sie sich an den HAZET-Kundendienst oder einen autorisierten Händler für Reparatur oder Ersatz.

Hat die Steckdosenleiste USB-Anschlüsse?

Ja, sie verfügt über USB-Ausgänge mit 5 V, 2,1 A zum Laden von Geräten.

Wie lang ist das Kabel?

Die Kabellänge beträgt 2 Meter.

Kann ich die Steckdosenleiste selbst reparieren?

Nein, nur qualifiziertes Personal sollte Reparaturen durchführen, um Sicherheit und Garantie zu gewährleisten.

Was sind die Nennspannung und Frequenz?

Die Nenneingangsspannung beträgt 220-250 V bei 50/60 Hz.

Wie sollte ich die Steckdosenleiste bei Nichtgebrauch lagern?

An einem trockenen, frostfreien Ort ohne Staub und direkte Sonneneinstrahlung lagern, bei Temperaturen zwischen -25 °C und +50 °C.

BEDIENUNGSANLEITUNG 161N-5D Hazet

Bedienungsanleitung Steckdosenleiste

1) Zu Ihrer Information ..... 3
2) Zu Ihrer Sicherheit ...... 4
3) Aufbau und Funktion...... 7
4) Wartung und Pflege ..... 8

en

Table of contents

Ursprungssprache deutsch – original language: German

HAZET-WERK Hermann Zerver GmbH & Co. KG

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer der HAZET Steckdosenleiste die vorliegende Betriebsanleitung vor der ersten Inbetriebnahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihrer HAZET Steckdosenleiste erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch der HAZET Steckdosenleiste gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebsanleitung immer bei Ihrer HAZET Steckdosenleiste auf.
• HAZET weist ausdrücklich darauf hin, dass diese HAZET Steckdosenleiste nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungszweck entspricht.
• Für Verletzungen und Schäden, die aus unsachgemäßer, zweckentfremdeter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich der HAZET Steckdosenleiste geltenden Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

BETRIEBSANLEITUNG LESEN!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unter weisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kenn- zeichnet Hinweise, deren Nichtbeachtung Beschä- digungen, Fehlfunktionen und/ oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werk- zeugs oder des Werkstücks führen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird.
• Jede Person, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Bedienungsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungshinweise am Gerät sind stets in gut lesbarem Zustand zu halten. Beschädigte Schilder oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Bedienungsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei erreich - bar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Bedienungsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Bedienungsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs und Umweltschutz-Vorschriften zu beachten und einzuhalten. Die Benutzung und Wartung muss immer entsprechend des lokalen staatlichen Landes oder Bundesbestimmungen erfolgen. Jede Person, die mit Arbeiten am odermit dem Gerät beauftragt ist, muss daher die Bedienungsanleitung vor Beginn der Arbeitengelesen und verstanden haben.

• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung der Geräte ist untersagt und gilt als nicht bestimmungs-gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung der Geräte sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist die HAZET Steckdosenleiste auf ihre volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Produkt nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Produkt wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Nehmen Sie keine baulichen Veränderungen an der HAZET Steckdosenleiste vor.
• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Verwenden Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.

• Aus Sicherheitsgründen sind Veränderungen an HAZET Produkten untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluss.

• Halten Sie die HAZET Steckdosenleiste von Hitzequellen fern.

• Die HAZET Steckdosenleiste darf nicht mit nassen Händen ein- oder ausgesteckt werden.
• Zum Ausstecken aus der Steckdose, nicht am Kabel ziehen, sondern immer am Stecker!
• Ziehen Sie das Kabel nicht über scharfe Kanten oder Gegenstände.
  • Vermeiden Sie mechanische Belastung.
• Legen Sie das Kabel nicht in Wasser.
• Betreiben Sie die HAZET Steckdosenleiste nur bei den dafür zugelassenen und geeigneten Umgebungsbedingungen.
• Arbeiten Sie mit der HAZET Steckdosenleiste nicht in explosionsgefährdeter Umgebung.
• Stellen Sie sicher, dass einzusteckende Geräte vorher auf AUS geschalten sind.
• Benutzen Sie die LHAZET Steckdosenleiste nicht, wenn Sie unter dem Einfluss von Medikamenten, Alkohol oder Drogen stehen.
• Decken Sie die HAZET Steckdosenleiste nicht ab. Durch den Hitzestau besteht Brandgefahr.
  • Die HAZET Steckdosenleiste ist kein Spielzeug. Halten Sie diese von Kindern fern.
• Beachten Sie die Hinweise auf dem Typenschild. Typenschild nicht entfernen
• Achten Sie beim Arbeiten in der Nähe der HAZET Steckdosenleiste darauf, dass keine Substanzen oder Fremdpartikel auf Grund von Betätigungswerkzeugen, wie Bohrmaschinen, Schleifgeräten oder Sägen, in Richtung Steckdosenleiste gelangen. Hier besteht die Gefahr von Kurzschlüssen und Beschädigungen der Steckdosenleiste.
• Nicht hintereinander stecken! Nicht abgedeckt betreiben!

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

4.Inbetriebnahme

Betreiben der HAZET Steckdosenleiste

• Stecken Sie den Netzstecker der HAZET Steckdosenleiste in eine ordnungsgemäß abgesicherte Steckdose.
• Schließen Sie die gewünschten Verbraucher an. Stellen Sie sicher, dass diese auf AUS geschaltet sind, um ein selbstständiges Anlaufen zu verhindern.
• Achten Sie auf die Nennleistungen der Verbraucher, damit die max. Belastung nicht überschritten wird.
• Ziehen Sie beim Ausstecken der Verbraucher aus der Steckdose immer am Stecker, niemals am Kabel.

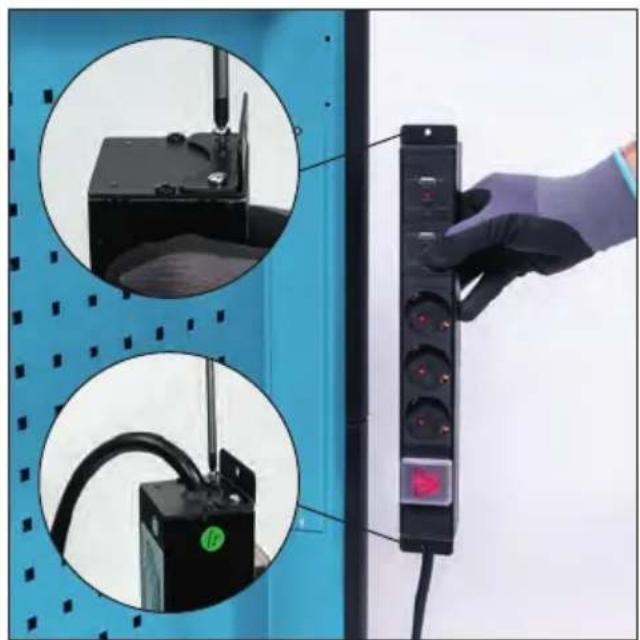

• Achten Sie immer auf korrekte Montage und festen Sitz HAZET Steckdosenleiste.

- Achten Sie beim Arbeiten in der Nähe der Steckdosenleiste darauf, dass keine Substanzen oder Fremdpartikel auf Grund von Betätigungswerkzeugen, wie Bohrmaschinen, Schleifgeräten oder Sägen, in Richtung Steckdosenleiste gelangen. Hier besteht die Gefahr von Kurzschlüssen und Beschädigungen der Steckdosenleiste.

5. Störungen

• Sollten Funktionsstörungen auftauchen überprüfen Sie Ihr Gerät wie folgt:
• Prüfen Sie das Kabel auf Beschädigungen
• Überprüfen Sie ob der Netzstecker einge- steckt ist
• Reparaturen nur von autorisierten Personen durchführen lassen.
• Für die Inanspruchnahme des Kunden-dienstes setzen Sie sich bitte mit Ihrem Händler oder HAZET in Verbindung.

6. Technische Daten

	161N-5D
Leitungslänge 2m
Kabeltyp / Querschnitt H07RN-F 3G2,5mm ^2
Nenneingangsspannung	220 – 250 V, 50/60 Hz,Ampere: 16 A
Ausgangsspannung	220 – 250 V, 50/60 Hz,Ampere: 16 A für Schukostecker, 5 V 2,1 Afür USB Anschlüsse
Schutzart	IP20
Leistung max.	3.500 W

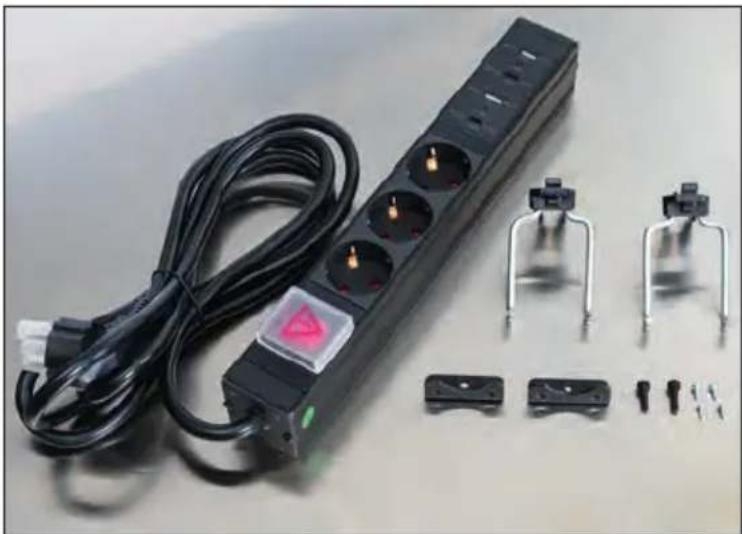

Lieferumfang

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

ALLGEMEINE WARTUNG

Vermeiden Sie bei der Reinigung von Kunststoffteilen die Verwendung von Lösungsmitteln. Die meisten Kunststoffe sind anfällig für Beschädigungen durch verschiedene Arten kommerzieller Lösungsmittel und können durch ihre Verwendung beschädigt werden. Verwenden Sie saubere Reinigungstücher um Schmutz, Staub, Öl, Fett usw. zu entfernen.

WARTUNG UND PFLEGE

Warnung!

Bevor Sie mit der Reinigung beginnen, schalten

Sie die HAZET Steckdosenleiste stromlos!

• Reinigen Sie das Gerät mit einem angefeuchteten, fusselfreien Tuch. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse eindringen oder in Kontakt mit elektrischen Bauteilen kommen. Verwenden Sie keine aggressiven Reinigungsmittel wie z. B. Lösungsmittel, alkoholische Reiniger, Reinigungssprays etc.
• Trocknen Sie das Gerät vor der Inbetriebnahme.
• Verwenden Sie im Servicefall nur identische Ersatzteile. Die Verwendung anderer Teile kann eine Gefahr darstellen oder zu Produktschäden führen. Um Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen von einem qualifizierten Servicetechniker durchgeführt werden.

PFLEGE

- Der Mini Bitschrauber sollte regelmäßig mit einem handelsüblichen lösungsmittelfreien Reinigungsmittel ohne Schleifzusätze behandelt werden.

- Es wird nicht empfohlen, zur Reinigung des Werkzeugs trockene Druckluft zu verwenden. Wenn die Reinigung mit Druckluft die einzige verfügbare Methode ist, tragen Sie immer eine Schutzbrille oder eine Schutzbrille mit Seitenschutz. Wenn der Vorgang staubig ist, tragen Sie auch eine Staubmaske.

LAGERUNG

• Trocken lagern. Vor Frost und Hitze geschützt.
  • An einem vor Staub und direkter Sonnen-einstrahlung geschützten Ort
  • Ggf. mit einer Hülle vor Staub schützen
• Lagertemperatur -25 °C bis +50 °C.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!
