HAL500 - Beleuchtung Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	LED-Leuchte
Modell	HAL500
Marke	Schwaiger
Abmessungen (B x H x T)	120 x 150 x 120 mm
Gewicht	0,5 kg
Leistung	10 W
Spannung	230 V / 50 Hz
Lichtstrom	800 Lumen
Farbtemperatur	3000 K (warmweiß)
Abstrahlwinkel	120°
Material	Aluminium und Kunststoff
Schutzart	IP20
Lebensdauer	30.000 Stunden
Dimmbar	Ja (über Phasenanschnittdimmer)
Montage	Decken- oder Wandmontage
Zertifizierungen	CE, RoHS
Energieeffizienzklasse	A+
Lieferumfang	Leuchte, Montagematerial, Bedienungsanleitung
Betriebstemperatur	-20°C bis +40°C
Schutzklasse	II
Lichtquelle	Integrierte LED (nicht austauschbar)
Garantie	2 Jahre
Hersteller	Schwaiger GmbH

Häufig gestellte Fragen - HAL500 Schwaiger

Wie installiere ich die Schwaiger HAL500 Leuchte?

Montieren Sie die Leuchte mithilfe des beiliegenden Montagematerials an der Decke oder Wand. Schließen Sie die Kabel gemäß der Farbcodierung an das Stromnetz an. Achten Sie darauf, dass die Spannung 230 V beträgt und die Leuchte ausgeschaltet ist.

Kann die HAL500 gedimmt werden?

Ja, die Leuchte ist dimmbar, jedoch nur mit einem geeigneten Phasenanschnittdimmer. Verwenden Sie keinen Phasenabschnittdimmer, da dies zu Flackern führen kann.

Welche Lichtfarbe hat die Leuchte?

Die Leuchte hat eine warmweiße Lichtfarbe mit 3000 Kelvin, was für eine gemütliche Atmosphäre sorgt.

Wie reinige ich die Leuchte?

Reinigen Sie die Leuchte nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Oberfläche beschädigen können.

Was tun, wenn die Leuchte flackert?

Überprüfen Sie, ob ein kompatibler Dimmer verwendet wird. Bei Nicht-Dimmbetrieb kann eine lose Verbindung vorliegen – schalten Sie die Leuchte aus und prüfen Sie die Kabelanschlüsse.

Kann die LED ausgetauscht werden?

Nein, die LED ist fest integriert und kann nicht ausgetauscht werden. Bei Defekt muss die gesamte Leuchte ersetzt werden.

Ist die Leuchte für den Außenbereich geeignet?

Nein, die Schutzart IP20 erlaubt nur den Einsatz in Innenräumen vor Staub und Feuchtigkeit geschützt.

Welche Energieeffizienzklasse hat die HAL500?

Die Leuchte ist mit A+ eingestuft, was einer sehr guten Energieeffizienz entspricht.

Wie lange ist die Garantie?

Auf die Schwaiger HAL500 gewähren wir eine Garantie von 2 Jahren ab Kaufdatum.

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind die Leuchte, das Montagematerial (Schrauben, Dübel) und die Bedienungsanleitung.

BEDIENUNGSANLEITUNG HAL500 Schwaiger

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: [phone]

www.schwaiger.de

[e-mail]

D BEDIENUNGSANLEITUNG

Herzlichen Glückwunsch und vielen Dank für den Kauf eines Schwaiger HAL Leuchtmittels. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

LED Lampen HAL Serie können mit ZigBee 3.0 Controller gesteuert werden.

• Klassische Glühlampenform, E27-Sockel, Retrofit, 806 lm, ersetzt 60-W-Glühlampe
• Kerzenform, E14-Sockel, 300°-Abstrahlwinkel, 470 lm, ersetzt 50-W-Glühlampe
• Spotform, GU10-Sockel 36°-Abstrahlwinkel, 350 lm, ersetzt 50-W-Glühlampe
• Drahtlose Steuerung durch integrierte Smart-Licht-Funktion (ZigBee)
• Kontinuierlich in der Farbtemperatur anpassbares Licht (1800–6500 K)
• Stufenlos dimmbar per Schwaiger App
• Spart in Warmweiß-Stellung 83 % Energie gegenüber einer 50- bzw. 60-W-Glühlampe
  • Hält bis zu 25.000 Betriebsstunden
  • Die LED Serie HAL ist nur für den Innenraum geeignet
• Jederzeit individuelle Lichtszenen einfach programmierbar und direkt abrufbar über Schwaiger APP

Hinweis: Für den Betrieb ist das Schwaiger-Gateway oder die ZHF02 Fernbedienung erforderlich. Weitere Informationen entnehmen Sie bitte aus der jeweiligen Bedienungsanleitung.

Die Ansteuerung erfolgt per Funk bequem von Ihrem Smartphone oder Tablet-PC per kostenloser Schwaiger App für iOS und Android über das Schwaiger home4you Gateway des Systems.

Einbuchung der HAL LED Lampen in die Schwaiger Gateway über die Applikation iOS oder Android.

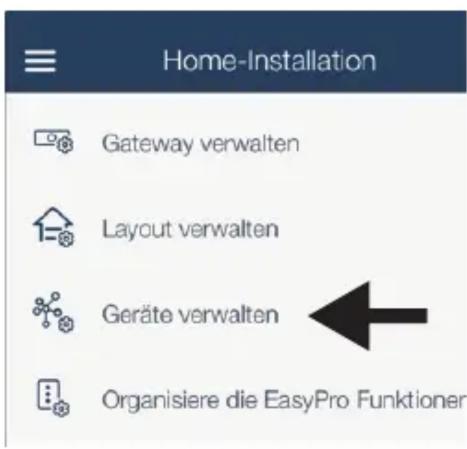

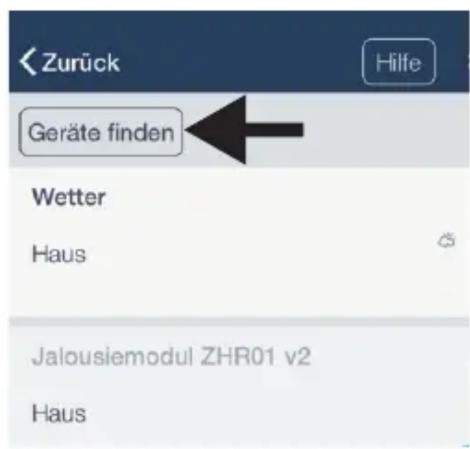

Bitte die Applikation Schwaiger starten und dann „Home-Installation“ anwählen, die Funktion „Geräte verwalten“ auswählen. Danach aktivieren Sie „Geräte finden“. Siehe dazu Bedienungsanleitung der Schwaiger Gateway HA 101.

Bitte beachten Sie, dass bei der Einbuchung der LED Lampen der Abstand von 0,5m zwischen Gateway und der LED Lampen nicht überschritten wird. Schalten Sie die Stromversorgung für die Lampe aus, setzen Sie das Leuchtmittel in die Lampe ein und schalten Sie die Stromversorgung wieder ein. Danach wird der Einbuchungsprozess gestartet. Dieser Vorgang kann bis zu 30 Sekunden dauern.

Simple line drawing of a light bulb with a conical top above it, no text or symbols present.


Line drawing of a hand pointing to a rectangular object (no text or symbols)

Während des Einbuchungsprozesses blinkt die LED Lampe 2 mal kurz auf und nach einer weiteren Sekunde blinkt die Lampe ein weiteres Mal. Dies ist dann die Bestätigung, daß die Lampe im Gateway angemeldet wird. Nach erfolgreicher Anmeldung wird die Lampe in der App angezeigt. Ausbuchung der LED Lampe wird über die Schwaiger App durchgeführt. Bitte starten Sie dazu die Schwaiger App, dann im Menü „Home-Installation“ um über das aktive Gateway die Funktion „Geräte verwalten“ auszuwählen. Hier sehen Sie die bereits angelernten Sensoren und Lampen. Bitte wählen Sie die LED Lampe aus, die Sie löschen möchten, indem Sie auf das Symbol ☐ drücken, bis die das Fenster „Löschen“ erscheint. Bitte bestätigen Sie diesen Vorgang.

Werkseinstellungen:

Bitte schalten Sie die LED Lampe im Abstand von ca. 1 Sekunde 5 mal ein und wieder aus. Danach ist die LED Lampe in die Werkseinstellung zurückgesetzt und kann nun als neue Lampe wieder in ein ZigBee Netzwerk eingebucht werden.

Technische Daten:

Bezeichnung	Sockel	Lumen	Kelvin	Leistung	Lichtfarbe	Abstrahlwinkel
HAL100 E27 806	2700 9W Warmweiß		240°
HAL200	E27	806	2700-6500	9W	Warm/Neutral/Kaltweiß	240°
HAL300	E27	806	1800-6500	9,5W	RGBW Multicolor	240°
HAL400	GU10	350	2700	4,8W	Warmweiß	36°
HAL500	GU10	350	2700-6500	5,1W	Warm/Neutral/Kaltweiß	36°
HAL600	E14	470	2700	5,3W	Warmweiß	300°

Für alle LED Lampen der HAL Serie gilt:

Sendeleistung: < 10 mW | Dimmbar: ja (über ZigBee)| Netzanschluss: 220–240 V\~50 Hz | Frequenzband: 2405-2480 MHz

Entsorgung

 Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinien

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konform.schwaiger.de

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.
