| Produkttyp | PCIe USB 3.0 Erweiterungskarte |
| Marke | CSL |
| Modell | 300228 (16841/20180205SZ002) |
| Schnittstelle | PCI Express |
| USB-Anschlüsse | 2x USB 3.0 |
| Chipsatz | NEC/Renesas |
| Kompatible Betriebssysteme | Microsoft Windows XP / Vista / 7 / 8 / 8.1 |
| Stromversorgung | 4-poliger Molex-Anschluss vom Netzteil |
| Abmessungen (ca.) | Standard-PCIe-Kartengröße (typisch 120 x 18 mm) |
| Gewicht (ca.) | 50 g |
| Installation | In einen freien PCIe-Steckplatz einstecken, mit Schraube sichern |
| Treiberinstallation | Von der beiliegenden CD: RENESAS-USB3-Host-Driver-30160-setup.exe ausführen |
| Sicherheit | ESD-Vorsichtsmaßnahmen; vor der Installation PC ausstecken |
| Umgebung | Nur zur trockenen Innenanwendung; Feuchtigkeit und hohe Temperaturen vermeiden |
| Entsorgung | WEEE-konform; nicht mit dem Hausmüll entsorgen |
| Garantie | Standard-Hersteller-Garantie; Reparaturen ungültig bei Modifikation |
| Lieferumfang | Karte, Treiber-CD, Benutzerhandbuch |
| Zertifizierungen | CE, WEEE (DE 67896761) |
Häufig gestellte Fragen - 300228 CSL
Benutzerfragen zu 300228 CSL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch 300228 - CSL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 300228 von der Marke CSL.
BEDIENUNGSANLEITUNG 300228 CSL
WDP-Nr.: 300228/20180205SZ002
Index of contents
- Deutsch .... 3
- English 9
Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.
1 Lieferumfang
• 2-Port PCIe USB 3.0 Erweiterungskarte
- Treiber-CD
- Kurzanleitung
2 Technische Daten
| Schnittstelle PCI Express | |
| Anschlüsse 2x USB | 3.0 |
| Chipsatz NEC/Renesas | |
| Kompatibilität Microsoft Windows XP / Vista / 7 / 8 / 8.1 | |
3 Einbau
Bitte trennen Sie Ihren Computer vollständig vom Stromnetz, bevor Sie mit dem Einbau beginnen. Vermeiden Sie die Berührung der empfindlichen Bauteile auf der Steckkarte und in Ihrem Computer.

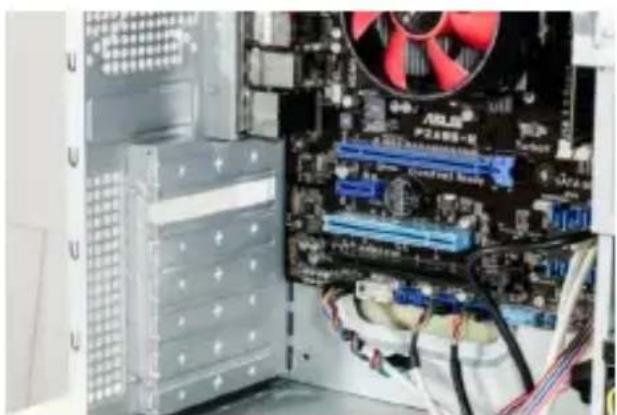

Öffnen Sie das Gehäuse Ihres Computers. Anschließend suchen Sie einen freien PCI-Steckplatz und entfernen vorsichtig das zugehörige Slotblech.

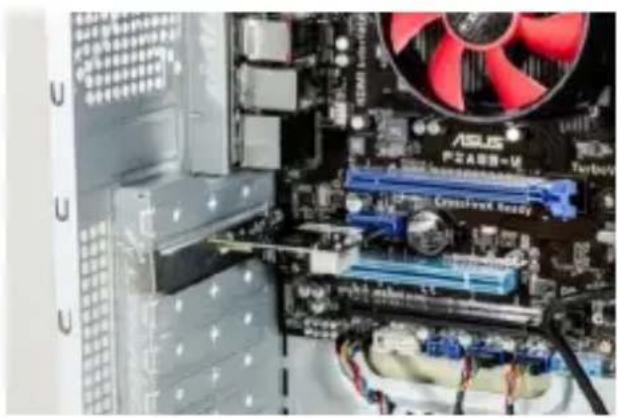

Stecken Sie die PCI-Karte in den vorgesehenen Steckplatz. Achten Sie darauf, dass die Karte fest im Steckplatz sitzt. Befestigen Sie anschließend die Karte mit einer Schraube am PC-Gehäuse.
Versorgen Sie die Erweiterungskarte mit Strom, indem Sie einen 4-Pin-Molex-Stromanschluss Ihres Netzteiles mit dem Produkt verbinden.
4 Treiberinstallation

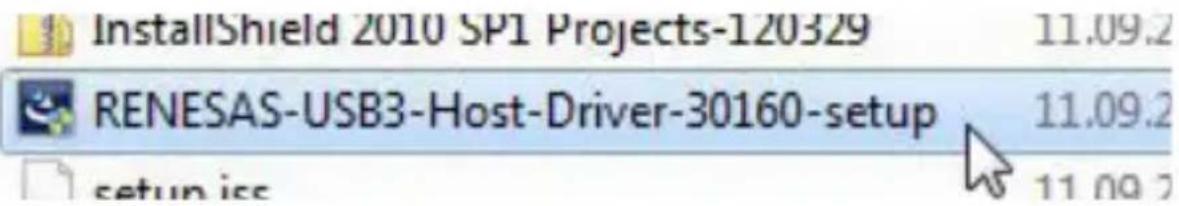

Legen Sie die Treiber-CD in das Laufwerk ein, rufen Sie den Inhalt der Treiber-CD auf und navigieren Sie in den Unterordner "USB3.0 NEC D720201-202 Driver" und anschließend in das Verzeichnis "EXE". Starten Sie nun die "RENESAS-USB3-Host-Driver-30160-setup.exe".

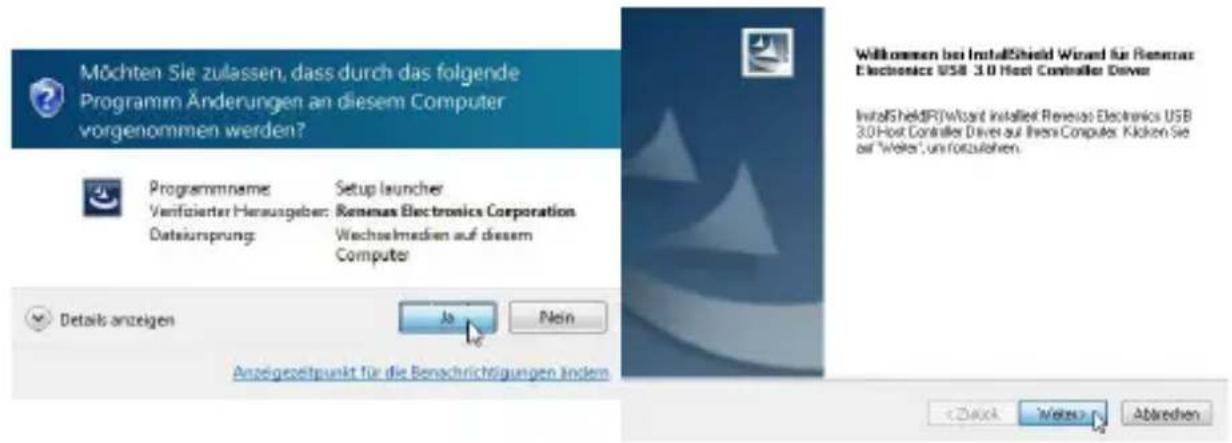

Es erschein eine Sicherheitsabfrage, die Sie mit "Ja" bestätigen müssen.
Nachdem sich der Installationsassistent geöffnet hat, klicken Sie auf „Weiter“.

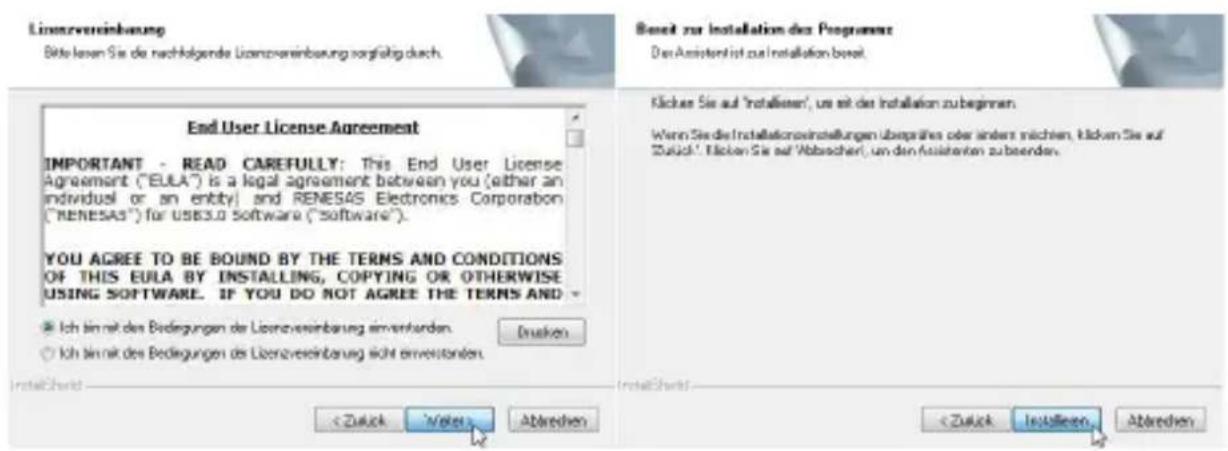

Wählen Sie im folgenden Fenster "Ich bin mit den Bedingungen der Lizenzvereinbarung einverstanden." und klicken Sie auf "Weiter".
Wählen Sie im nächsten Schritt "Insta Ilieren".

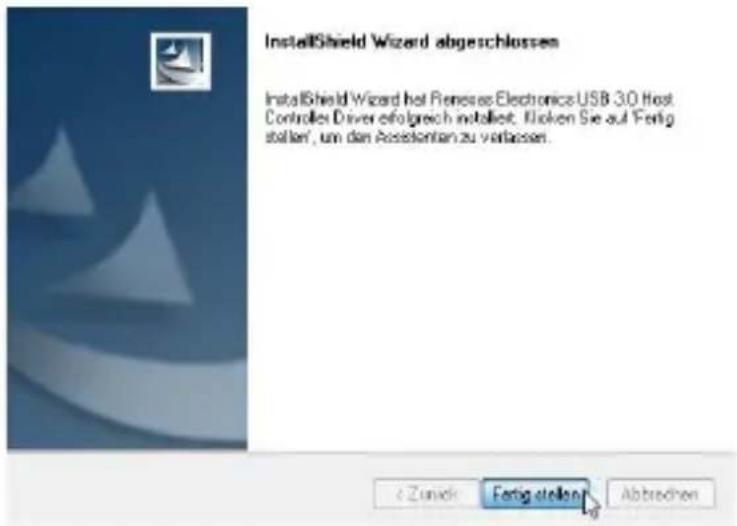

Schließen Sie die Installation des Treibers mit einem Klick auf „Fertig stellen“ ab. Das Gerät ist nun betriebsbereit.
5 Sicherheitshinweise und Haftungsausschluss
Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an der Steckkarte vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Produkt ist nur bei gezogenem Stecker spannungsfrei. Erden Sie sich grundsätzlich, bevor Sie elektronische Bauteile beführen. Dies schützt vor Be schädigungen durch elektro- statische Entladungen Ihres Körpers.
Durch elektrostatische Entladung (ESD) können irreparable Schäden an der Steckkarte, sowie an sämtlichen verbundenen Hardware-Komponenten entstehen!
Der Einbau der Steckkarte erfolgt auf Ihre eigene Gefahr.
Bitte lassen Sie den Einbau der Karte von einem Fachbetrieb ausführen, falls Sie selbst keinerlei technische und praktische Erfahrungen im Bereich Computer und Elektrotechnik besitzen. Der Hersteller übernimmt keine Haftung für Schäden und Folgeschäden unsachgemäßer Installation oder Nutzung.
Die Pflicht der Datensicherung obliegt allein dem Kunden. Das Gerät ist nicht für den Betrieb im Freien zugelassen.
Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.
Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.
Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.
Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen.
Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind.
Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.
Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.
Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.
6 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761
Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 16841/20180205SZ002 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
