RCM 16 - Messung PCE - Kostenlose Bedienungsanleitung

Produkttyp	Luftqualitätsmesser PCE-RCM 16
Marke	PCE Instruments
Modell	RCM 16
Kategorie	Messung
Abmessungen (H x B x T)	131 x 78 x 67,5 mm
Gewicht	336 g
Display	TFT, 4,3 Zoll
Spannungsversorgung	Micro USB 5 V / 2 A; interner Akku 3000 mAh
Betriebsdauer (Akkubetrieb)	ca. 6 Stunden
Ladezeit	ca. 2-3 Stunden
Messfunktionen	TVOC, PM1.0, PM2.5, PM10, CO2, Temperatur, Feuchte, AQI
Messbereich TVOC	0,000 ... 9,999 mg/m³, Auflösung 0,001 mg/m³, Genauigkeit ±10 % v. M.
Messbereich PM	0 ... 999 μg/m³, Auflösung 1 μg/m³, Genauigkeit ±10 % v. M.
Messbereich CO2	0 ... 5000 ppm, Auflösung 1 ppm, Genauigkeit ±10 % v. M.
Messbereich Temperatur	0 ... 50 °C, Auflösung 1 °C, Genauigkeit ±1 °C
Messbereich Feuchte	20 ... 90 % r.F., Auflösung 1 %, Genauigkeit ±4 %
Umgebungsbedingungen	0 ... 50 °C, max. 90 % r.F.
Einpendelzeit	ca. 24 Stunden
Gehäuse	Metallgehäuse
Lieferumfang	1x Luftqualitätsmesser, 1x Micro-USB Kabel, 1x Bedienungsanleitung
Garantie	lt. AGB (siehe www.pce-instruments.com/deutsch/agb)
Besonderheiten	Ampelfunktion (CO2, PM2.5, AQI, TVOC), Grafikanzeige (letzte 5 h), automatische Kalibrierung (ABC), Bildschirmschoner, einstellbarer Wecker

Häufig gestellte Fragen - RCM 16 PCE

Wie schalte ich das PCE-RCM 16 ein?

Halten Sie die Ein-/Austaste für 3 Sekunden gedrückt, um das Gerät einzuschalten.

Wie kann ich die Ansicht des Displays ändern?

Drücken Sie die Pfeiltaste AUF, um zwischen der Standardansicht (numerische Werte mit Ampel) und der Grafikansicht (Verlauf der letzten 5 Stunden) zu wechseln.

Was bedeuten die Ampelfarben auf dem Display?

Die Ampelfarben zeigen die Luftqualität an: Grün = gut, Gelb = ok, Rot = schlecht. Die Grenzwerte sind gerätespezifisch für CO2, PM2.5, AQI und TVOC.

Wie öffne ich das Einstellungsmenü?

Drücken Sie die Ein-/Austaste zweimal kurz nacheinander. Im Menü können Sie Datum, Uhrzeit, Wecker und Bildschirmschoner einstellen.

Wie stelle ich das Datum ein?

Navigieren Sie im Einstellungsmenü zu DATE. Ändern Sie mit den Pfeiltasten Tag, Monat und Jahr und bestätigen Sie mit der Ein-/Austaste.

Wie lade ich den Akku des RCM 16?

Schließen Sie das Micro-USB Kabel an das Gerät und eine 5 V / 2 A Stromquelle an. Die Ladezeit beträgt ca. 2-3 Stunden. Der Akku hält im Betrieb ca. 6 Stunden.

Muss das Gerät regelmäßig kalibriert werden?

Das Gerät führt automatisch eine ABC-Kalibrierung (Automatic Baseline Correction) durch, die täglich den CO2-Basiswert anpasst. Dazu benötigt es regelmäßig frische Luft. Eine manuelle Kalibrierung ist nicht erforderlich.

Kann ich das Gerät auch mit Netzteil betreiben?

Ja, Sie können das PCE-RCM 16 dauerhaft über den Micro-USB Anschluss mit einem Netzteil betreiben. Der Akku wird dabei gleichzeitig geladen.

Welche Messgrößen erfasst das RCM 16?

Es misst TVOC, PM1.0, PM2.5, PM10, CO2, Temperatur, Feuchte und berechnet den AQI (Air Quality Index).

Wie entsorge ich das Gerät oder den Akku?

Batterien und Elektroaltgeräte dürfen nicht in den Hausmüll. Geben Sie sie bei einer Rücknahmestelle oder direkt an die PCE Deutschland GmbH zurück (WEEE-Reg.-Nr. DE69278128).

BEDIENUNGSANLEITUNG RCM 16 PCE

Luftqualitätsmesser PCE-RCM 16

Letzte Änderung: 27. Januar 2021

v1.0

Inhaltsverzeichnis

1 Sicherheitsinformationen....1
2 Gerätebeschreibung 2
2.1 Tasten und Anschlüsse 2
2.2 Display 3
3 Technische Daten .... 4
4 Lieferumfang 4
5 Betriebsanweisungen 4
5.1 Gerät einschalten 4
5.2 Gerät ausschalten 4
5.3 Ansicht umschalten....4
5.4 Ampelfunktion 5
5.5 Einstellungen 6
5.6 Akku laden....6
6 Automatische Kalibrierung 7
7 Garantie....7
8 Entsorgung 7

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.

• Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen.
• Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte, ...) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.
• Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
• Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden.
• Benutzen Sie das Messgerät nie mit nassen Händen.
• Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
• Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.
• Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden.
• Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden.
• Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
• Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen überschritten werden.
• Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen.
• Dieses Gerät hat sehr präzise Sensoren. Vermeiden Sie den Kontakt mit Alkohol. Alkohole beeinflussen die Messergebnisse.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung.

2 Gerätebeschreibung

2.1 Tasten und Anschlüsse

1. Ein-/Austaste
2. Pfeiltaste AB
3. Pfeiltaste AUF
4. Micro-USB Ladebuchse

2.2 Display

Abbildung 1 Standardansicht

Abbildung 2 Listenansicht

Abbildung 3 Grafikansicht

3 Technische Daten

Messfunktion	Messereich	Auflösung	Genauigkeit
TVOC	0,000 ... 9,999 mg/m3	0,001 mg/m3	± 10 % vom Messwert
PM1, PM 2,5, PM10	0 ... 999 μg/m3	1 μg/m3	± 10 % vom Messwert
Temperatur	0 ... 50 °C	1 °C	± 1 °C
Feuchtigkeit	20 ... 90 %	1 %	± 4 %
CO2	0 ... 5000 ppm	1 ppm	± 10 % vom Messwert
Sonstiges
Einpendelzeit		ca. 24 Stunden
Display		TFT Display, 4,3"
Umgebungsbedingungen		0 ... 50 °C / max. 90 % r. F.
Anschluss		Micro USB zum Aufladen des Akkus
Spannungsversorgung Micro USB		5 V / 2 A
Spannungsversorgung Akku		3000 mAh Akku
Betriebsdauer ohne Netzteil		Ca. 6 Stunden
Ladezeit des Akkus		Ca. 2-3 Stunden
Gehäuse		Metallgehäuse
Abmessungen		131 x 78 x 67,5 mm
Gewicht		336 g

4 Lieferumfang

1 x Luftqualitätsmesser PCE-RCM 16
1 x Micro-USB Kabel
1 x Bedienungsanleitung

5 Betriebsanweisungen

5.1 Gerät einschalten

Wenn das Luftqualitätsmessgerät ausgeschaltet ist, halten Sie die Ein-/Austaste für 3 Sekunden gedrückt, um das Messgerät einzuschalten.

5.2 Gerät ausschalten

Betätigen Sie im eingeschalteten Zustand die Ein-/Austaste für 3 Sekunden, um das Messgerät auszuschalten.

5.3 Ansicht umschalten

Wenn das Gerät eingeschaltet ist, werden alle Messwerte als numerischer Zahlenwert dargestellt. Weiterhin zeigt das Luftqualitätsmessgerät in den Ampelfarben den Zustand der Luftqualität an. Über die Pfeiltaste AUF kann die Ansicht gewechselt werden. Die Grafik zeigt den Verlauf der Messwerte der letzten 5 h nach dem Einschalten an.

In der Grafikansicht können Sie mit der Pfeiltaste AB die Messgröße wählen, für die der Verlauf angezeigt werden soll.

5.4 Ampelfunktion

Das Luftqualitätsmessgerät verdeutlicht mit den Ampelfarben den gemessenen Wert. Die Grenzwerte für den Wechsel der Farben sind wie folgt:

CO2 in ppm
Luftqualität	Wert	Farbe
Gut	<1000	Grün
Ok	1001...3000	Gelb
Schlecht	>3000	Rot
PM2,5 in μg/m3
Gut	<60	Grün
Ok	61...120	Gelb
Schlecht	>120	Rot
AQI (Air Quality Index)
Gut	<100	Grün
Ok	101...300	Gelb
Schlecht	>300	Rot
TVOC
Gut	<0,500	Grün
Ok	0,501...1,500	Gelb
Schlecht	>1,500	Rot

5.5 Einstellungen

Betätigen Sie die Ein-/Austaste zweimal kurz nacheinander, um das Menü für die Einstellungen zu öffnen.

5.5.1 Datum einstellen (DATE)

Über die Pfeiltasten kann der jeweils markierte Zahlenwert für Tag, Monat, Jahr geändert werden. Bestätigen Sie die Einstellung mit der Ein-/Austaste. Sie gelangen automatisch in die nächste Einstellmöglichkeit.

5.5.2 Uhrzeit einstellen (TIME)

Über die Pfeiltasten kann der jeweils markierte Zahlenwert für Stunde und Minute geändert werden. Bestätigen Sie die Einstellung mit der Ein-/Austaste. Sie gelangen automatisch in die nächste Einstellmöglichkeit.

5.5.3 Wecker (Alarm Clock)

Über die Pfeiltasten kann der jeweils markierte Zahlenwert für Stunde und Minute geändert werden. Zudem können Sie damit den Wecker ein- oder ausschalten. Bestätigen Sie die Einstellung mit der Ein-/Austaste. Sie gelangen automatisch in die nächste Einstellmöglichkeit.

5.5.4 Bildschirmschoner

Über die Pfeiltasten kann 10, 30, 60 min. oder „Never“ (Nie) eingestellt werden. Wenn der Bildschirmschoner aktiv ist, ist das Display schwarz, es wird aber weiterhin gemessen. Damit kann die Akkulaufzeit verlängert werden.

5.6 Akku laden

Sobald das Batteriesymbol auf dem Display anzeigt, dass der Akku entladen ist, muss das PCE-RCM 16 über den Micro-USB Port aufgeladen werden. Verwenden Sie dazu das mitgelieferte USB Kabel oder ein USB Netzteil mit 5 V / 1000 mA. Beachten Sie, dass es min. 2 h dauern kann, bis der Akku wieder auf 100 % geladen ist.

Hinweis: Das Gerät kann auch dauerhaft mit Netzgerät betrieben werden.

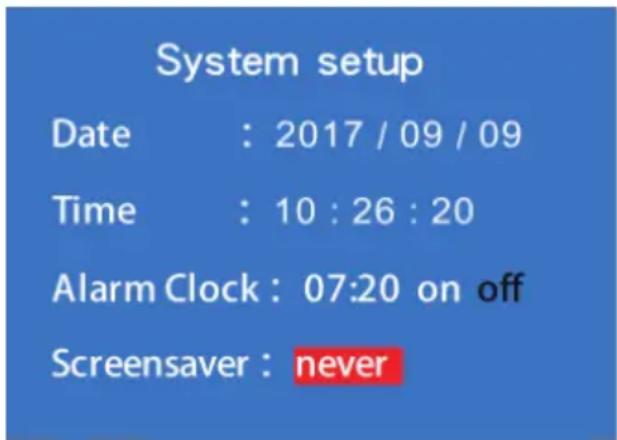

Abbildung 4 Einstellmenü

6 Automatische Kalibrierung

Das PCE-RCM 16 verfügt über den eingebauten selbstkorrigierenden ABC-Algorithmus (Automatic Baseline Correction) zur automatischen Anpassung des Basiswertes. Diese Kalibrierung wird einmal täglich durchgeführt.

Dafür benötigt das PCE-RCM 16 eine regelmäßige Zufuhr von frischer Luft. Der Messwert wird automatisch angepasst.

Die ABC Funktion ist dauerhaft eingeschaltet (kann nicht ausgeschaltet werden) und passt in regelmäßigen Abständen den Basiswert bei niedriger CO2Belastung an. Verwenden Sie dieses Messgerät nicht in einer geschlossenen Umgebung, in der die CO2-Konzentration relativ hoch bleibt. Dieses würde die Selbstkorrektur des Gerätes negativ beeinflussen.

7 Garantie

Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.

8 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH

Im Langel 4

59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben.

WEEE-Reg.-NºDE69278128

Alle PCE-Produkte sind CE und RoHs zugelassen.
