Produkttyp	Industrieller Gigabit PoE+ DIN-Schienen-Switch
Modell	TI-PG160 (v1.0R)
Anzahl der Ports	16 Gigabit PoE+ Ports
PoE-Leistungsbudget	240 W (bis zu 30 W pro Port)
Schaltkapazität	32 Gbit/s
Jumbo-Frame-Unterstützung	Bis zu 9 KB
MAC-Adresstabelle	8K Einträge
Weiterleitungsrate	23,8 Mpps (64-Byte-Pakete)
Abmessungen (L x B x H)	155 x 120 x 48 mm (6 x 4,7 x 1,9 Zoll)
Gewicht	500 g (17,7 oz)
Gehäusematerial	IP30 Metallgehäuse
Befestigungsmöglichkeiten	DIN-Schiene und Wandmontage (im Lieferumfang enthalten)
Eingangsspannung	48–56 V DC
Stromverbrauch (ohne PoE)	5,76 W
Redundante Stromversorgung	Ja, duale redundante Eingänge mit Überlastschutz
Alarmrelais	Ja, bei Stromausfall (1A, 24V DC)
Betriebstemperatur	-40 °C bis 75 °C (-40 °F bis 167 °F)
Betriebsfeuchtigkeit	Max. 95 % (nicht kondensierend)
Stoßfestigkeit	IEC 60068-2-27
Schwingungsfestigkeit	IEC 60068-2-6
Freifallfestigkeit	IEC 60068-2-32
ESD-Schutz	Kontakt 6 kV, Luft 8 kV, Überspannung 2 kV
Garantie	Lebenslange Garantie (eingeschränkt)
Lieferumfang	Switch, Kurzanleitung, abnehmbarer Klemmblock, DIN-Schienen- und Wandmontageset
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen; keine Flüssigkeiten oder Reinigungsmittel verwenden
Sicherheitshinweise	Nur in trockener Umgebung verwenden; Netzteil vor Feuchtigkeit schützen; Gerät nur von Fachpersonal öffnen lassen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; bei Defekt Hersteller oder Fachhändler kontaktieren

Häufig gestellte Fragen - TI-PG160 TRENDNET

Wie viel PoE-Leistung bietet der TI-PG160?

Der TI-PG160 bietet ein PoE-Budget von insgesamt 240 Watt, wobei pro Port bis zu 30 Watt (PoE+) bereitgestellt werden können.

Welchen Temperaturbereich unterstützt der Switch?

Der Switch ist für extreme Temperaturen ausgelegt: Betrieb von -40 °C bis 75 °C (-40 °F bis 167 °F).

Kann der Switch an der Wand montiert werden?

Ja, der Switch wird mit einem DIN-Schienen- und Wandmontageset geliefert und kann sowohl auf einer DIN-Schiene als auch an der Wand befestigt werden.

Welches Netzteil wird benötigt?

Der Switch benötigt eine 48–56 V DC Stromversorgung. Geeignete Netzteile sind die Modelle TI-S24048 oder TI-S48048 (separat erhältlich). Ein optionales 48V DC/3,34A Netzteil ist ebenfalls verfügbar.

Ist der Switch für raue Industrieumgebungen geeignet?

Ja, das IP30-zertifizierte Metallgehäuse ist stoß- und vibrationsfest gemäß IEC 60068-2-27/32/6 und bietet Schutz vor Fremdkörpern.

Was bedeutet die Alarmrelais-Funktion?

Das Alarmrelais löst aus, wenn die primäre oder redundante Stromversorgung ausfällt. Es kann zum Beispiel eine externe Warnlampe oder einen Summer aktivieren.

Wie hoch ist die Schaltkapazität?

Die Schaltkapazität beträgt 32 Gbit/s, die Weiterleitungsrate liegt bei 23,8 Mpps (64-Byte-Pakete).

Unterstützt der Switch Jumbo Frames?

Ja, der Switch unterstützt Jumbo Frames bis zu einer Größe von 9 KB, was die Übertragung großer Datenmengen effizienter macht.

Welche Garantie gilt für den TI-PG160?

TRENDnet gewährt eine eingeschränkte lebenslange Garantie für das Gerät. Lüfter und internes Netzteil haben eine einjährige Garantie.

Wie reinige ich den Switch richtig?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten, Reinigungsmittel oder Druckluft, da dies das Gerät beschädigen könnte.

BEDIENUNGSANLEITUNG TI-PG160 TRENDNET

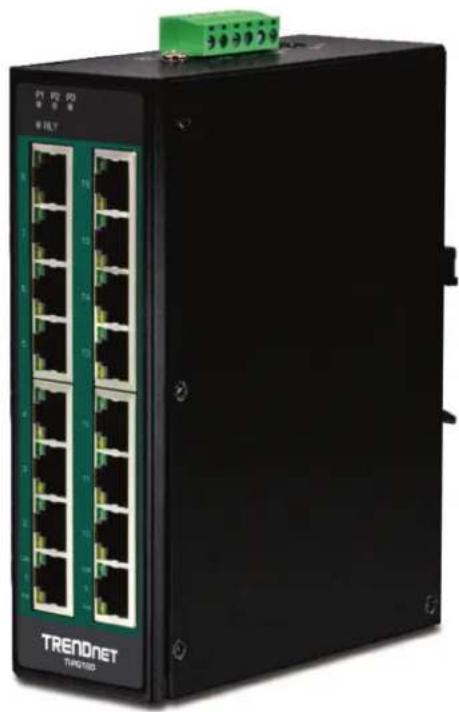

16-Port Industrial Gigabit PoE+ DIN-Rail Switch

TI-PG160 (v1.0R)

• 16 x Gigabit PoE+ ports
  • 240W PoE power budget
  • 32Gbps switching capacity
  • Hardened IP30 rated metal switch
• Includes DIN-rail and wall mounts
• Operating temperature range of -40° - 75° C ( -40° - 167° F)
• Dual redundant power inputs with overload current protection
  • Alarm output triggered by power failure
  • Power supply sold separately (models: TI-S24048, TI-S48048)

TRENDnet's 16-Port Industrial Gigabit PoE+ DIN-Rail Switch, model TI-PG160, has sixteen gigabit PoE+ ports with a 240W PoE power budget. Users are able to connect sixteen PoE+ devices to the industrial PoE switch, while still providing two gigabit ports for additional network connections. The industrial PoE switch is equipped with an IP30 rated metal enclosure, designed to withstand a high degree of vibration and shock, while operating within a wide temperature range of -40° - 75°C (-40° - 167°F) for industrial environments.

PoE Power
A 240W PoE+ power budget supplies up to sixteen Power over Ethernet devices with PoE+ power.

Fault Tolerance
The industrial PoE switch features dual redundant power inputs with output alarm relay.

Industrial Design
Equipped with a rugged IP30 rated housing, designed to withstand a high degree of vibration and shock, and operate within a wide temperature range of -40 - 75°C (-40 - 167°F).

NETWORKING SOLUTION

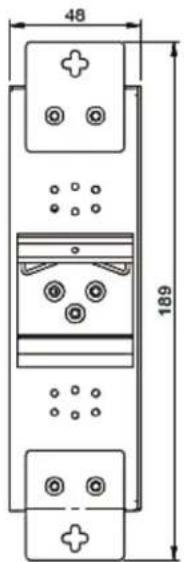

Housing Dimension (mm)

FEATURES

PoE+ Power Budget

Supplies up to 30W of PoE/PoE+ power per port on the industrial PoE switch with a 240W PoE power budget

Switching Capacity 32Gbps switching capacity

Jumbo Frame Sends larger packets, or Jumbo Frames (up to 9KB), for increased performance

Grounding Point

Grounding point on the industrial PoE switch protects equipment from external electrical surges

Network Ports

Industrial PoE switch with 16 Gigabit PoE+ ports

Redundant Power

Dual redundant power inputs with overload current protection (power supply sold separately models: TI-S24048 / TI-S48048)

Extreme Temperatures

Industrial PoE switch rated for an operating temperature range of -40 – 75°C (-40 – 167°F)

DIN-Rail/Wall Mounts

IP30 rated metal enclosure with included DIN-rail and wall mount hardware

Alarm Relay

Alarm relay triggered by power failure of primary and/or redundant power

Shock and Vibration Resistant

Rated for shock (EN 60068-2-27), freefall (EN 60068-2-32), and vibration (EN 60068-2-6)

SPECIFICATIONS

Standards

• IEEE 802.3
• IEEE 802.3u
- IEEE 802.3ab
- IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at

Device Interface

• 16 x Gigabit PoE+ ports
- 6-pin removable terminal block
- LED indicators
• DIN-Rail mount
- Wall mount
- Grounding point

Data Transfer Rate

• Ethernet: 10Mbps (half duplex), 20Mbps (full duplex)
• Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex)
  • Gigabit: 2000Mbps (full duplex)

Performance

• Data RAM Buffer: 512KB
- Switching Fabric: 32Gbps
• MAC Address Table: 8K entries
- Jumbo Frame: 9KB
- Forwarding rate: 23.8Mpps (64-byte packet size)

Special Features

• Hardened components rated for extreme temperatures
• Dual redundant power inputs
• ESD contact 6kV, air 8kV, and surge 2kV support
• Low-profile design

DC Power

• Input: 48 – 56V DC
• Recommended power supply: TI-S24048 (sold separately)
  • Max. consumption: 5.76W (no PoE)

Optional Power Adapter (48VDC3000 sold separately)

• Input: 100 – 240V AC, 50/60Hz, 2A
• Output: 48V DC, 3.34A 160W max.

PoE

- PoE budget: 240W

Terminal Block

• Redundant power inputs, alarm relay contact, 6 pin
• Wire range: 0.34mm^2 to 2.5mm^2
  • Solid wire (AWG): 12-24/14-22
  • Stranded wire (AWG): 12-24/14-22
  • Torque: 5 lb. – In / 0.5Nm / 0.56Nm
• Wire strip length: 7-8mm

Alarm Relay Contact

• Relay outputs with current carrying capacity of 1A, 24V DC
• Open circuit mode when two power sources are connected
• Short circuit mode when only one power source is connected

MTBF

- 699,103 hours

Housing

• IP30 metal case
  • DIN-rail mount
• Wall mount
• Grounding point
• 6kV contact protection
• 8kV air protection
• 2kV surge protection

Operating Temperature

- 40° - 75°C (-40° - 167°F)

Operating Humidity

- Max. 95% non-condensing

Dimensions (L x W x H)

- 155 x 120 x 48mm (6 x 4.7 x 1.9 in.)

Weight

• 500g (17.7 oz.)

Certifications

• CE
· FCC
- Shock (IEC 60068-2-27)
• Freefall (IEC 60068-2-32)
• Vibration (IEC 60068-2-6)

Warranty

• Lifetime Warranty*

Package Contents

• TI-PG160
- Quick Installation Guide
- Removable terminal block
• DIN-rail and wall mount kit

TRENDnet offers a limited lifetime warranty for all of its metal-enclosed network switches that have been purchased in the United States/Canada on or after 1/1/2015. Cooling fan and internal power supply carry a one-year warranty.

All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.
