BEDIENUNGSANLEITUNG CT 1140 DUAL
Der Dual CT 1140 übertrifft in allen Meßwerten die nach DIN 45 500 an Geräte der Heimstudio-Technik (HiFi) gestellten Anforderungen.
FM-Teil
| Empfangsbereich | 87,5 – 104 MHz |
| Kreise | 6, davon 2 ZF, 1 Keramikfilter |
| Zwischenfrequenz | 10,7 MHz |
| Antenne | 60/75 Ohm und 240/300 Ohm |
| NF-Ausgangsspannung | ca. 700 mV |
| AFC-Fangbereich | ± 300 kHz |
| AFC-Haltebereich | ± 500 kHz |
| Begrenzungseinsatz bei -3 dB: | <1,5 V |
| Empfindlichkeit, gemessen an 60 Ohm | |
| Mono 26 dB/22,5 kHz Hub | <1 V |
| Stereo 26 dB/40 kHz Hub | <3 V |
| Stereo 46 dB/46 kHz Hub | <40 V |
| Mono/Stereo-Umschaltung | 6 V |
| Pilotton-Unterdrückung 19 kHz | >37 dB |
| Geräuschspannungsabstand | |
| bezogen auf 1 kHz/40 kHz Hub | |
| Mono | >57 dB |
| Stereo | >54 dB |
| Fremdspannungsabstand | |
| bezogen auf 1 kHz/40 kHz Hub | |
| Mono | >55 dB |
| Stereo | >50 dB |
Funktionsbeschreibung
A.) FM-Teil
Das Antennensignal gelangt über eine Koppelwindung an den abstimmbaren Vorkreis L 101. Die nachfolgende Verstärkerstufe mit T 101 wird in Basisschaltung betrieben. Der Oszillator arbeitet mit T 102 in Basisschaltung und kapazitiver Rückkopplung. Nach dem zweiten Vorkreis mit L 102 werden Eingangssignal und Oszillatorsignal über L 103, L 104, L 105 zusammengeführt, heruntertransformiert und an den niederohmigen Emitter des ebenfalls in Basisschaltung betriebenen Mischtransistors T 103 gebracht. Im Kollektorkreis liegt der erste ZF-Kreis mit L 107. Eine ZF-Verstärkerstufe mit T 104 dient zur Anpassung an das nachfolgende Keramikfilter F i 101. Nach dem Keramikfilter folgt das IC CA 3089 mit Begrenzerverstärker, Quadraturdemodulator, NF-Vorverstärker, Erzeugung einer feldstärkeabhängigen Anzeigspannung und Erzeugung der AFC-Spannung. Als Phasandrehglied für die Quadraturdemodulation dient L 109 zusammen mit L 108 und C 122. Mit R 139 läßt sich die Unterdrückung des Rauschens zwischen den Stationen einstellen.
Das NF-Signal aus Pin 6 des CA 3089 gelangt über ein RC-Glied zur Unterdrückung von Nachbarkanaistörungen an den PLL-Stereodecoder MC 1310. Nach dem Decoder folgen die Deemphasisglieder R 159-C 136.
Die Umschaltung zwischen AM und FM, sowie die Stummtastung beim Programmumschalten erfolgen über den 4-fach-CMOS-Schalter MC 14016. Nach dem Schalter folgt je ein aktives Filter für die beiden Stereokanäle, zur besseren Unterdrückung von Pilotton- und Hilfsträgerresten. Mit R 189 wird die optimale Übersprechdämpfung zwischen den beiden Kanälen eingestellt. Die beiden Potentiometer R 187 und R 188 erlauben die Einstellung der Ausgangpegel in beiden Kanälen.
Das Feldstärkesignal aus PIN 13 des CA 3089 gelangt über R 239 an das Feldstärkeinstrument und über R 147 an den Stereo-Trigger mit T 106 und T 107. Die Stereo-Einschaltschwelle wird mit R 147 eingestellt.
Der AFC-Nullpunkt wird mit R 136 eingestellt. Die AFC-Spannung gelängt über R 229 an das Mitteninstrument, über R 224, R 223 und R 220 an T 304, wo sie der Abstimmspannung überlagert wird. T 306 dient zur Abschaltung der AFC durch den AFC
| Klirrfaktor | |
| Mono, gemessen mit 1 kHz/40 kHz Hub | <0,3 % |
| Stereo, gemessen mit 1 kHz/46 kHz Hub | <0,4 % |
| NF-Frequenzgang | 20 Hz bis 12,5 kHz -1,5 dB |
| Deemphasis | 50 μs |
| Zweizeichentrennschärfe bei ±300 kHz | >50 dB |
| Spiegelfrequenzfestigkeit (bezogen auf 26 dB) | >55 dB |
| ZF-Störfestigkeit (bezogen auf 26 dB) | >70 dB |
AM-Teil
| Empfangsbereiche | |
| LW | 150 kHz — 340 kHz |
| MW | 510 kHz — 1620 kHz |
| Kreise | 6, davon 1 ZF, 1 Keramikfilter |
| Zwischenfrequenz | 455 kHz |
| Empfindlichkeit (nach DIN 45 300, für 6 dB Signal-Rauschabstand) | LW <25 μV |
| MW <20 μV | |
| Antenne | hochohmig (induktiv) |
| Netzspannungen | 115 V/230 V |
| Netzsicherung | |
| bei 115 Volt | 400 mA |
| bei 230 Volt | 200 mA |
| Leistungsaufnahme | ca. 20 VA |
| Bestückung | |
| 4 Integrierte Schaltungen (IC's) | |
| 19 Transistoren | |
| 15 Dioden | |
Schalter oder durch den Stummschalter bei der Programmumschaltung. Hierdurch wird verhindert, daß beim Umschalten eine starke Station neben der eigentlich gewünschten gefangen wird. Mit T 307 wird die Mittenanzeige bei AM-Betrieb kurzgeschlossen.
Bei FM-Betrieb wird die AM-Betriebsspannung über T 309 abgeschaltet, bei AM-Betrieb wird die FM-Betriebsspannung über T 105 abgeschaltet.
D 203 dient als Referenzspannung für die AFC und für die Abstimmspannung. Die Referenzspannung 5,1 V wird mit T 304, T 303 und T 302 auf die Oberspannung 22 V verstärkt. Mit R 208 läßt sich die Oberspannung genau einstellen. Ebenso läßt sich die Fußpunktspannung der Abstimmpolls mit Hilfe von R 202 einstellen. Über T 301, der als Impedanzwandler und zur Temperaturkompensation dient, gelangt die Abstimmspannung an die Potentiometer R 104, R 109, R 111 die einen iterationsfreien C-Abgleich im UKW-Teil erlauben.
Die Versorgungsspannung von ca. 15 V wird nach Einweggleichrichtung mit anschließender Siebung und Stabilisierung in T 305 erzeugt.
B.) AM-Teil
Das Antennensignal gelangt zunächst an den Impedanzwandler T 308 und wird dann in den Fußpunkt der Ferritantennen-Vorkreise eingekoppelt. Die Umschaltung der Vorkreise für MW oder LW erfolgt über die Schaltdiode BA 243. Der Vorkreis wird über eine weitere Impedanzwandlerstufe and das AM-IC TDA 1046 angekoppelt. Der TDA 1046 enthält eine geregelte HF-Vorstufe, den Oszillator, eine symmetrische Mischstufe, eine geregelte ZF-Verstärkerstufe und den Demodulator. Die ZF-Selektion erfolgt über L 204 und das Keramikfilter SFZ 455-A. Die Oszillatorkreise L 205 und L 206 werden über die Dioden D 205 und D 206 umgeschaltet. Das NF-Ausgangssignal gelangt dann an den NF-Umschalter MC 14016 und wird danach ebenfalls über die Aktivfilter T 108 und T 109 an den NF-Ausgang geführt.

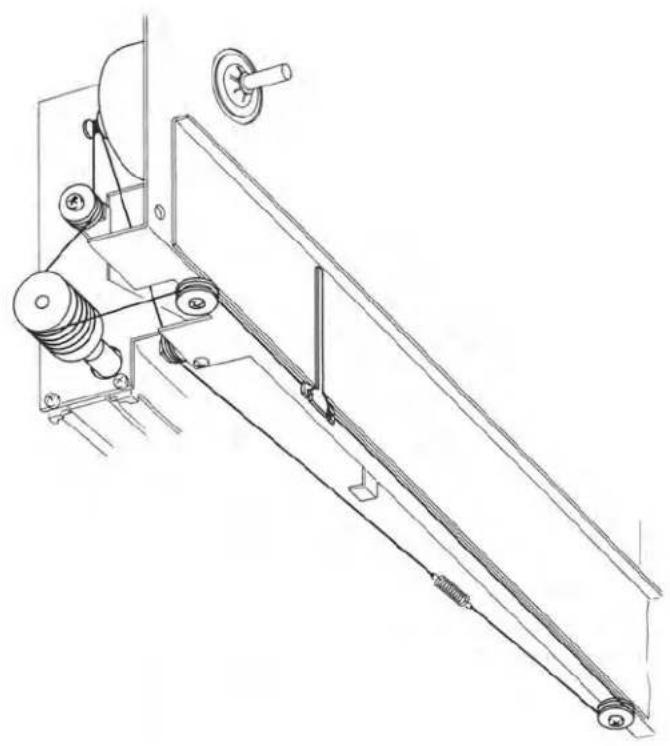

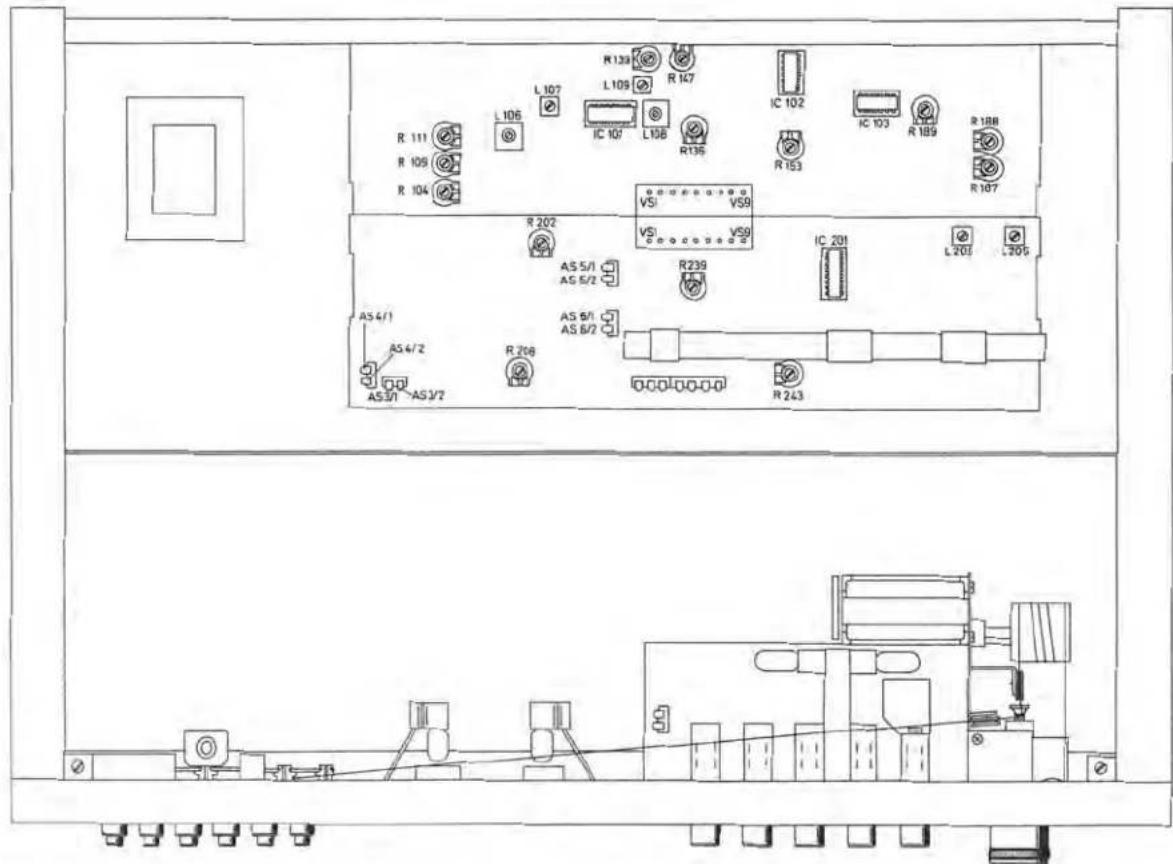

Abgleichanleitung CT 1140
A.) FM-Abgleich
Benötigte Meßgeräte: Stereocoder, FM-Meßsender, NF-Voltmeter, Klirrfaktormeßbrücke
Meßsender an Antennneneingang anschließen und auf einen Pegel von ca. 500 μV an 60 Ohm einstellen.
NF-Voltmeter und Klirrfektormeßbrücke am NF-Ausgang anschließen.
FM-Taste und Stationstaste "man" drücken. R 136 und R 239 auf Mittelstellung bringen.
1.) Am Meßsender 87,40 MHz einstellen. Sendereinstellknopf an Linksanschlag drehen: Erst L 106, dann L 101 und L 102 auf maximale Feldstärkeanzeige abgleichen.
2.) Am Maßsender 104,20 MHz einstellen. Sendereinstellknopf an Rechtsanschlag drehen. Erst R 111, dann R 104 und R 109 auf maximale Feldstärkeanzeige abgleichen.
3.) Am Meßsender 100 MHz einstellen, modulieren mit 1 kHz NF und 40 kHz Hub, Pegel ca. 10 μV. Tuner auf Feldstärkemaximum abgleichen. Pegel auf 1 mV erhöhen. L 109 auf Klirrfaktorminimum abgleichen, danach mit R 136 Tuninginstrument auf 0 einstellen.
4.) Mit R 239 Signalanzeige auf ca. 9 einstellen.
5.) Mit R 187 (L) und R 188 (R) Ausgangsspannungen der beiden Kanäle auf ca. 900 mV einstellen.
6.) Stereosignal, 1 kHz linker Kanal, 48 kHz Hub, 0,5 mV HF (60 Ohm) einspeisen. R 153 in die Mitte des Bereichs einstellen, in dem die Stereoanzeige aufleuchter. R 189 auf minimale NF-Spannung im unbesprochenen Kanal einstellen.
7.) HF-Pegel auf 7,5 μV einstellen. R. 147 so einstellen, daß gerade Stereoeinsatz erfolgt.
8.) Tuner auf Rauschen ohne Empfang einer Station einstellen. R 139 auf maximales Rauschen einstellen, danach soweit zurückdrehen, daß das Rauschen um ca. 6 dB reduziert wird.
B.) AM-Abgleich
Benötigte Meßgeräte: 1 AM-Signalgenerator, 1 NF-Voltmeter Signalgenerator über künstliche Antenne (200 Ohm, 200 pF in Serie) am AM-Antenneneingang anschließen. NF-Voltmeter am NF-Ausgang anschließen.
L 202 an rechten Ferritstabhalter schieben
1.) Sendereinstellknopf an Linksanschlag drehen, Skalenzeiger genau auf 0 der Dezimalskala justieren. Signal 505 kHz einspeisen, erst L 206, dann L 204 auf Feldstärkemaximum abgleichen.
2.) Sendereinstellknopf an Rechtsanschlag. Signal 1630 kHz einspeisen, C 229 auf Maximum abgleichen.
3.) 1) und 2) so lange wiederholen, bis keine gegenseitige Beeinflussung mehr festzustellen ist.
4.) Bei 600 kHz L 201 durch Verschieben auf Feldstärkemaximum abgleichen.
5.) Bei 1500 kHz C 207 auf Feldstärkemaximum abgleichen.
6.4) und 5) solange wiederholen, bis keine gegenseitige Beteinflussung mehr festzustellen ist.
7.) Taste LW drücken, Sendereinstellknopf auf Linksanschlag, 150 kHz einspeisen, erst L 205 auf Feldstärkemaximum abgleichen, dann L 203.
8.) Sendereinstellknopf auf Rechtsanschlag, 340 kHz einspeisen, erst C 228 auf Feldstärkemaximum abgleichen, dann C 208.
9.) 7) und 8) solange wiederholen, bis keine gegenseitige Beeinflussung mehr festzustellen ist.
10.) Bei einer HF-Eingangsspannung von 500 mV, Feldstärkeinstrument mit R 243 auf 9 einstellen.
