BEDIENUNGSANLEITUNG C 830 DUAL

Das Gerät erfüllt bzw. übertrifft die in DIN 45 500 festgelegten Anforderungen an Geräte der Heimstudio-Technik (HiFi).

Bandgeschwindigkeit 4.75 cm/s

Abweichung von der Soll-Geschwindigkeit ±0.7%

Kurzzeitige Geschwindigkeitsschwankungen

(Tonhöhenschwankungen)
W.R.M.S.	±0,035 %
Nach DIN nur Wiedergabe	±0,07 %
Nach DIN Aufnahme/Wiedergabe	±0,10 %

Übertragungsbereich (bezogen auf DIN Toleranzfeld)
Fe -Band	20 – 17 000 Hz
CrO2-Band	20 – 18 000 Hz
FeCr-Band	20 – 19 000 Hz
Reineisen-Band	20 – 20 000 Hz

Ruhegeräuschspannungsabstand

mit Dolby NR

Fe 67 dB

CrO_2 67 dB

FeCr 69 dB

Met 69 dB

Übersprechdämpfung bei 1000 Hz zwischen zusammengehörigen Kanälen 40 dB

zwischen Kanälen in Gegenrichtung 70 dB

Löschdämpfung bei 1000 Hz 70 dB

Oszillatorfrequenz (Gegentaktoszillator) 105 kHz

Eingänge (Empfindlichkeit für 0 dB)
Mikroton (1/4"Koax. Buchse)	0,3 mV/ 5 kOhm
Receiver/Verstärker (DIN-Buchse)	1 mV/10 kOhm
Receiver/Verstärker (RCA-Buchse)	80 mV/47 kOhm

Ausgänge

Receiver/Verstärker (DIN-Buchse) 580 mV/ 5 kOhm Receiver/Verstärker (RCA-Buchse) 580 mV/ 1 kOhm

Kopfhörer (1/4 inch. Koax-Buchse) 4 - 2000 Ohm

Umspulzeit für C 60 Cassette 60 sec.

Bandlaufüberwachung (elektronisch) Abschaltzeit 1,5 sec.

Netzspannung 115 Volt und 230 Volt

Netzfrequenz 50/60 Hz

Leistungsaufnahme ca. 15 Watt

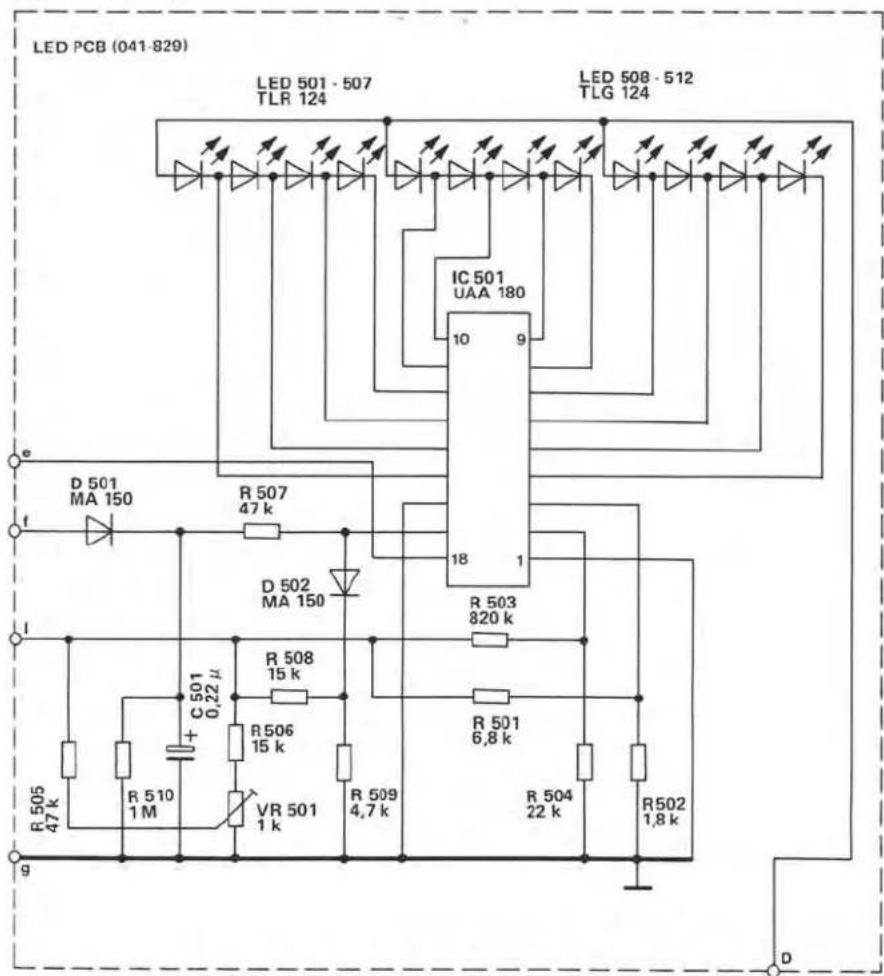

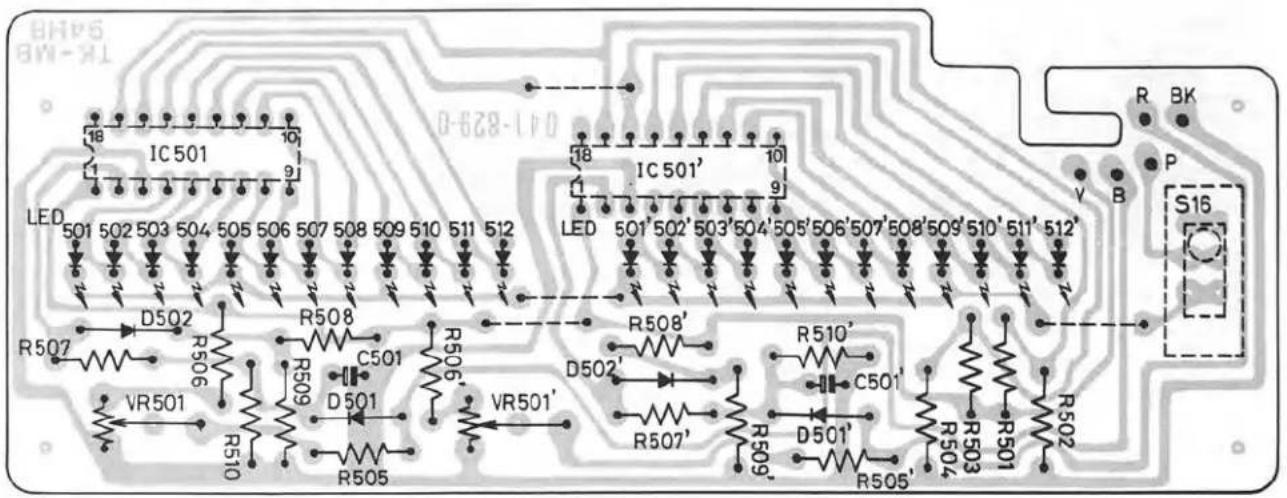

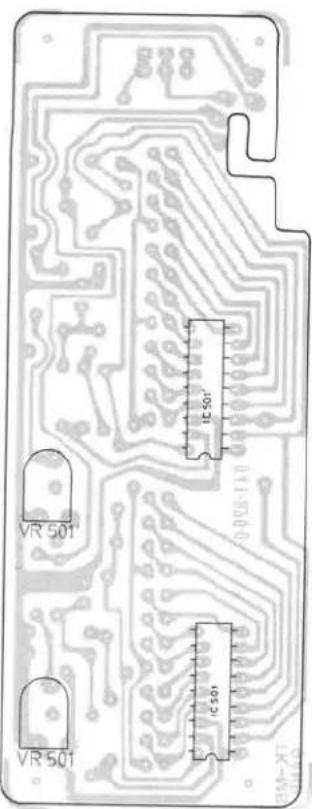

Fig. 1 LED-Anzeige
LED PCB (041-829) LED 501 - 507 TLR 124 LED 508 - 512 TLG 124 IC 501 UAA 180 10 9 e D 501 MA 150 R 507 47 k 18 1 f D 502 MA 150 R 503 820 k I C 501 0.22 μ R 508 15 k R 506 15 k R 501 6,8 k R 504 22 k R 502 1,8 k R 505 47 k R 510 1 M VR 501 1 k 9

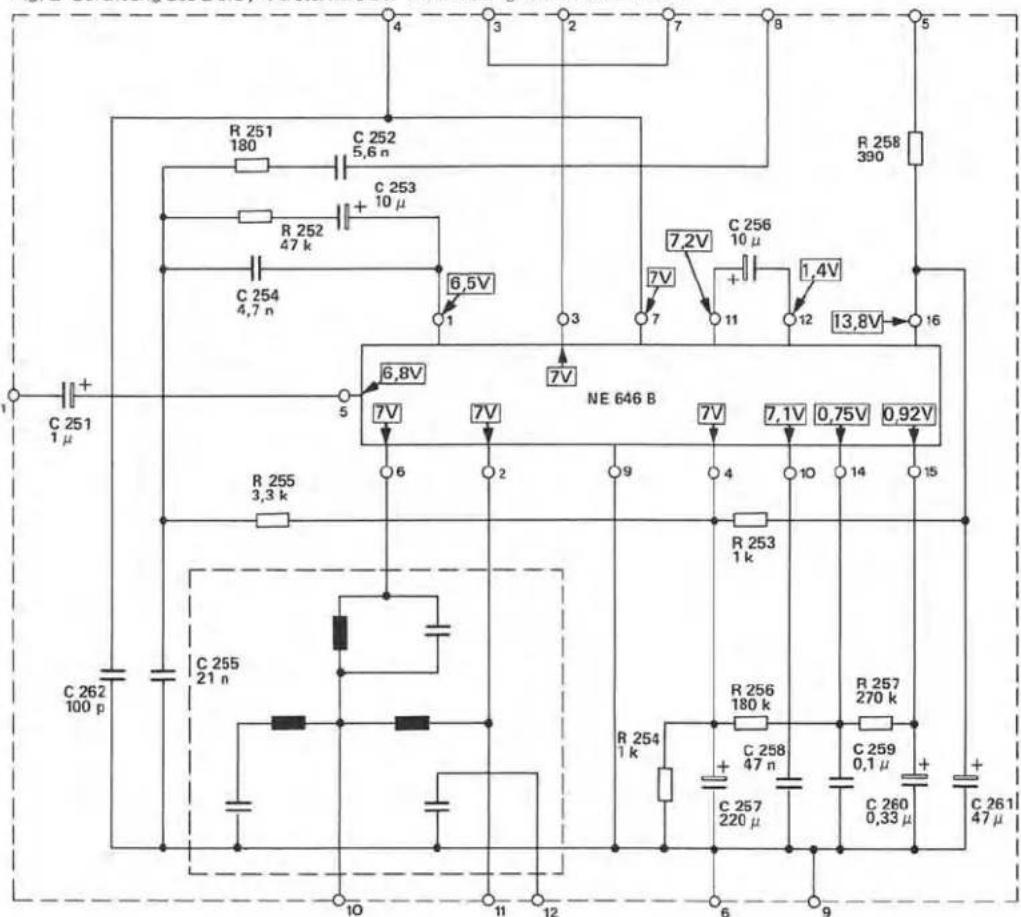

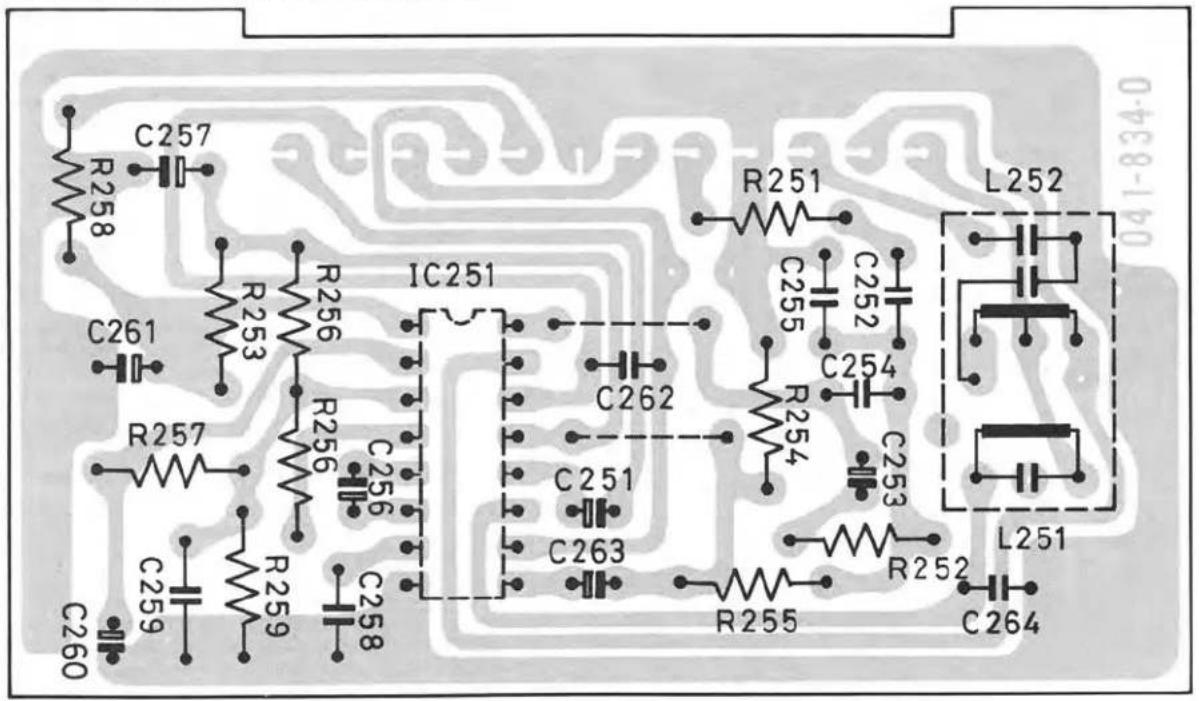

Fig. 2 Schaltung des Dolby-Verstärkers bei Verwendung des IC's NE 646 B
R 251 180 C 252 5,6 n R 252 47 k C 253 10 μ + 6,5V 1 3 7 7,2V 7V + 11 C 256 10 μ 1,4V 12 13,8V 16 R 258 390 + C 254 4,7 n 6,8V 7V 7V NE 646 B 7V 7,1V 0,75V 0,92V 6 2 9 4 10 14 15 R 255 3,3 k R 253 1 k C 262 100 p C 255 21 n R 254 1 k R 256 180 k R 257 270 k + C 258 47 n C 259 0,1 μ + C 260 0,33 μ + C 261 47 μ 10 11 12 6 9

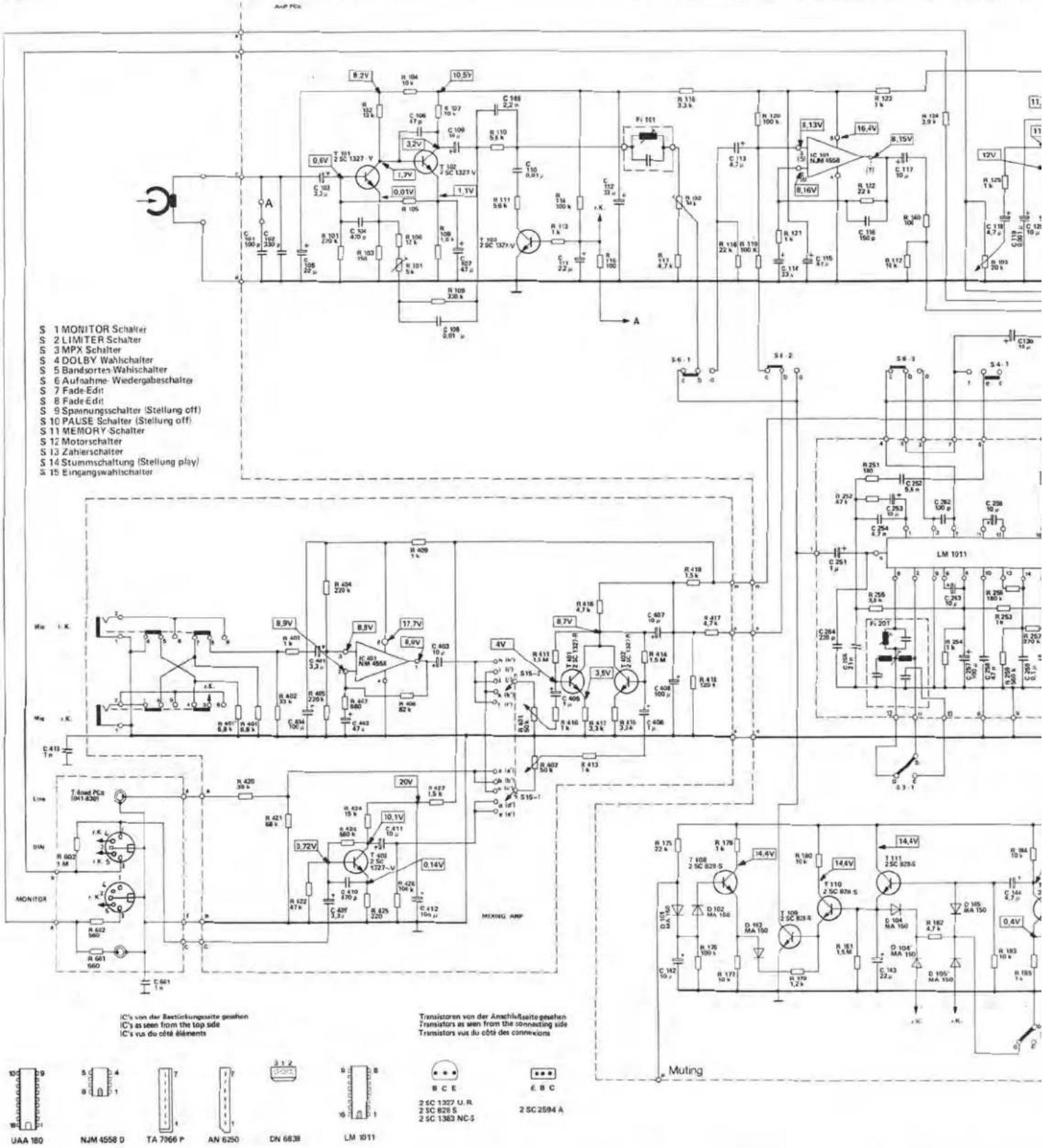

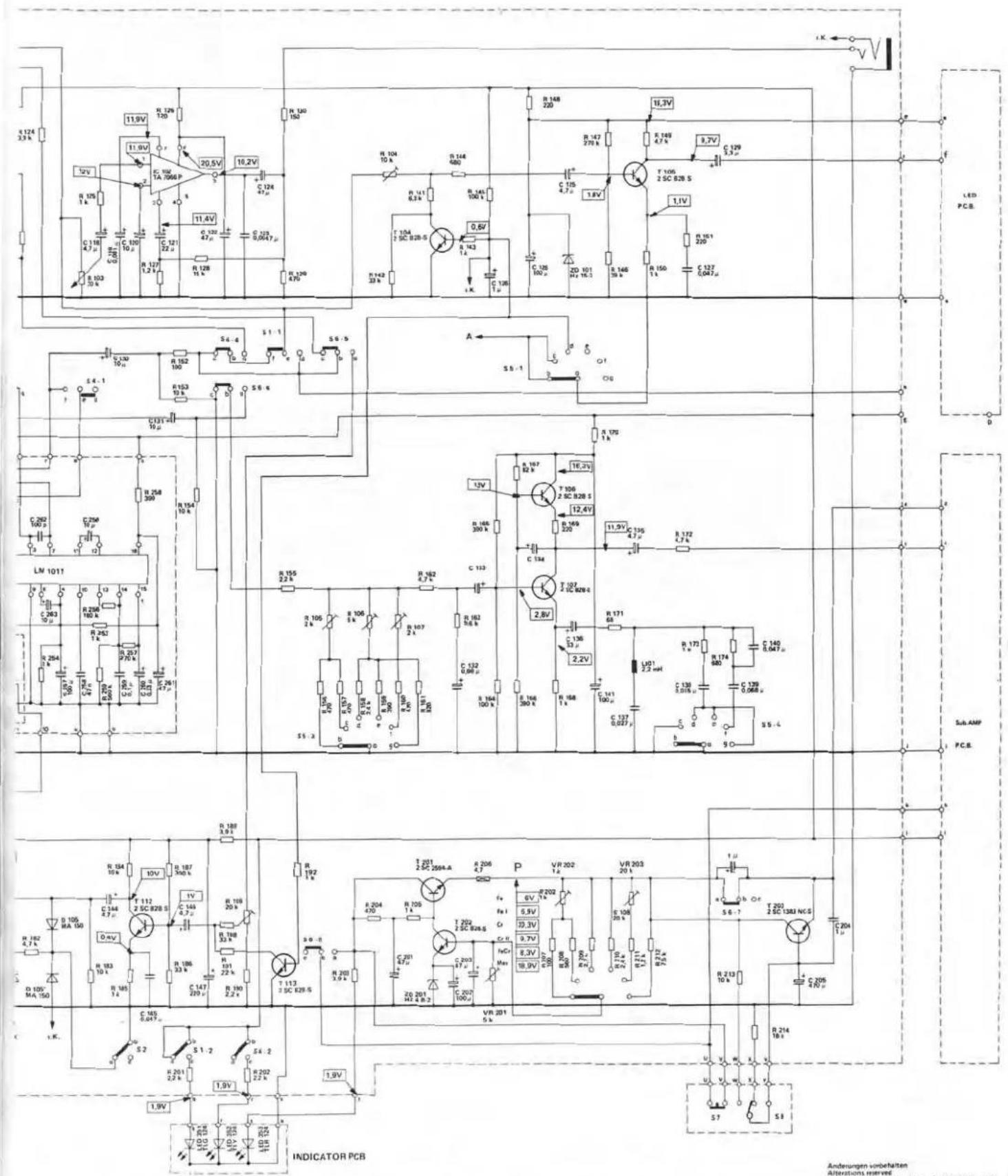

Fig. 3
$S 1 MONITOR Schalter S 2 LIMITER Schalter S 3 MPX Schalter S 4 DOLBY Wahlschalter S 5 Bandsortes Wahlschalter S 6 Aufnahme-Wedergabeschalter S 7 Fade-Edit S 8 Fade-Edit S 9 Spannungsschalter (Stellung off) S 10 PAUSE Schalter (Stellung off) S 11 MEMORY Schalter S 12 Motorschalter S 13 Zahierschalter S 14 Stummschaltung (Stellung play) S 15 Eingangswahlschalter IC's von der Bestichtungssowe gegeben IC's is seen from the top side IC's va du côté éléments Transistoren von der Amschlußseite gegeben Transistors as seen from the connecting side Transistors vus du côté des connexions Muting R 2V R 10A R 10B R 10C R 10D R 10E R 10F R 10G R 10H R 10I R 10J R 10K R 10L R 10M R 10N R 10O R 10P R 10Q R 10R R 10S R 10T R 10U R 10V R 10W R 10X R 10Y R 10Z R 10A R 10B R 10C R 10D R 10E R 10F R 10G R 10H R 10I R 10J R 10K R 10L R 10M R 10N R 10O R 10P R 2A R 2B R 2C R 2D R 2E R 2F R 2G R 2H R 2I R 2J R 2K R 2L R 2M R 2N R 3A R 3B R 3C R 3D R 3E R 3F R 3G R 3H R 3I R 3J R 3K R 3L R 3M R 3N R 4A R 4B R 4C R 4D R 4E R 4F R 4G R 4H R 4I R 4J R 4K R 4L R 4M R 4N R 5A R 5B R 5C R 5D R 5E R 5F R 5G R 5H R 5I R 5J R 5K S 6 -1 S 7 -2 S 8 -3 S 9 -4 S 10 -5 S 11 -6 S 12 -7 S 13 -8 S 14 -9 S 15 -10 S 16 -11 S 17 -12 S 18 -13 S 19 -14 S 20 -15 S 21 -16 S 22 -17 S 23 -18 S 24 -19 S 25 -20 S 26 -21 S 27 -22 S 28 -23 S 29 -24 S 30 -25 S 31 -26 S 32 -27 S 33 -28 S 34 -29 S 35 -30 S 36 -31 S 37 -32 S 38 -33 S 39 -34 S 40 -35 S 41 -36 S 42 -37 S 43 -38 S 44 -39 S 45 -40 S 46 -41 S 47 -42 S 48 -43 S 49 -44 S 50 -45 S 51 -46 S 52 -47 S 53 -48 S 54 -49 S 55 -50 S 56 -51 S 57 -52 S 58 -53 S 59 -54 S 60 -55 S 61 -56 S 62 -57 S 63 -58 S 64 -59 S 65 -60 S 66 -61 S 67 -62 S 68 -63 S 69 -64 S 70 -65 S 71 -66 S 72 -67 S 73 -68 S 74 -69 S 75 -70 S 76 -71 S 77 -72 S 78 -73 S 79 -74 S 80 -75 S 81 -76 S 82 -77 S 83 -78 S 84 -79 S 85 -80 S 86 -81 S 87 -82 S 88 -83 S 89 -84 S 90 -85 S 91 -86 S 92 -87 S 93 -88 S 94 -89 S 95 -90 S 96 -91 S 97 -92 S 98 -93 S 99 -94 S A B C D E F G H I I J K L M N O P O P Q R S T U V W X Y Z Y AA X AB X AC X AD X AE X AF X AG X AH X AI X AJ X AK X AL X AM X AN X AO X AP X AQ X AR X AS X AT X AU X AV X AW X AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX AX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX RX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TX TUR US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US US USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA USA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA SA S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S.A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S-A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A S A/SA B C E E B C E B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/C B/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/C/B/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cB/cBB/sA /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A :\ UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAA: UAAA/A/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/AA/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A/ AA/A, UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA: UMA:UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/UMA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:A/U MA:BCA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CA CACA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBBA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBPA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVA BBVBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBB$

R					101	102	103	104	105	106	107	108	110	111	112	113	114	115		117	102	116	118	119	120	121		122	123	112	140	124	103	125
		501	602	603	401 401	402	403	404	405	407	408	409	409	410	411	412	416	415	414		419	418	417					251	252	255		254		259	253
					426'	421	422		423	424	425	426	427		401	402		413		175	176	178	177		179	180		181				182		183	184
C					101	102	105	103	104			106	108	109	110		111	112				113		114	115		116	117					118	119	120
							404	401	402	402				403						406	407	408					364	251	255	254	253	252	252	258	256
	413		601					410		411		412									142							143					144		145
S																							6.1		6.2					6.3			4.1

2	140	124	103	125	127	126	128		130	129		104	142	141	134	143	145	148		147	146	150	151
	254		359	203	256	257	258		152	153	154		155	156	155	157	158	159	160	161	162	163	165	164	167	166	169
	182		183		184	185		186	187	201	189	190	202		203	204		205		206	207		207	202	208	209	210
			118		119	120	121			122	123	124								126		128	125		227	129
2263	267	258	256	130	259	260	261	131										132	133		134	136	141	137	135	138	139	140
			144		745		146	147						201			203	202									205		204
		41						6.6	6.4		1.1		6.5		6.3										5.3
				2			1.2		4.2			6.8														7	6.7	5

Funktionsbeschreibung

Wiedergabe

Die im Tonkopf induzierte Spannung ca. 300 μV beim Abspielen des DIN-Bezugspegels) wird zunächst von T 101 und T 102 verstärkt, und mit dem Gegenkopplungsnetzwerk R 106, R 109, C 108 und VR 101 entsprechend entzerrt.

Mit VR 101 kann der Mittenbereich korrigiert werden. Durch Hinzuschalten oder Auftrennen von C 101 bzw. C 102 wird die Tonkopfresonanz verändert und dadurch der Höhenfrequenzgang. Die Umschaltung der Wiedergabeentzerrung von 120 μs auf 70 μs erfolgt durch T 101. Der Wiedergabepegel wird beim Abspielen des Dolby-Bezugspegels (200 nWb/m) mit VR 102 auf 580 mV an der Ausgangsbuchse eingestellt. Dies ist für eine einwandfreie Funktion der Dolby-Schaltung erforderlich.

Das Wiedergabesignal gelangt nun über den A-W-Schalter S 6-1 zum Eingang der Dolby-Schaltung IC 251. Ist der Dolby-Wahlschalter S 4-1 ausgeschaltet, wird das Signal innerhalb der Dolby-Schaltung um ca. 26 dB linear verstärkt, während bei eingeschaltetem S 4-1 frequenz- und pegelabhängig verstärkt wird.

Das Ausgangssignal gelangt von PIN 7 der Dolby-Schaltung über S 6-3 zum Monitorschalter S 1-1. In Wiedergabeposition wird dem Monitorschalter über S 6-4 in Stellung „source“ ebenfalls „tape“-Signal angeboten, dadurch wird unabhängig von der Position des Monitorschalters das Wiedergabesignal zu den Ausgangsbuchsen geführt. Mit Steller VR 103 wird das Ausgangssignal dem Kopfhörerverstärker (IC 102) zugeleitet und um ca. 22 dB verstärkt.

Damit keine Schaltgeräusche an die Ausgangsbuchse gelangen, wird das Ausgangssignal bei nicht betätigter Starttaste mit dem Schalter S 14 kurzgeschlossen. Nach Betätigen der Starttaste bleibt das Signal durch T 109 am Eingang der Dolby-Schaltung solange kurzgeschlossen, bis die Nenndrehzahl der Tonwelle erreicht ist

Aufnahme

Für Aufnahmen stehen drei verschiedene Quellen zur Verfügung, die mit dem Eingangswahlschalter S 15 entweder in den Positionen „Line“, „DIN“, „MIC“ zur Aufnahme gelangen, oder in den Positionen „Line/MIC“ bzw. „DIN/MIC“ miteinander gemischt werden können.

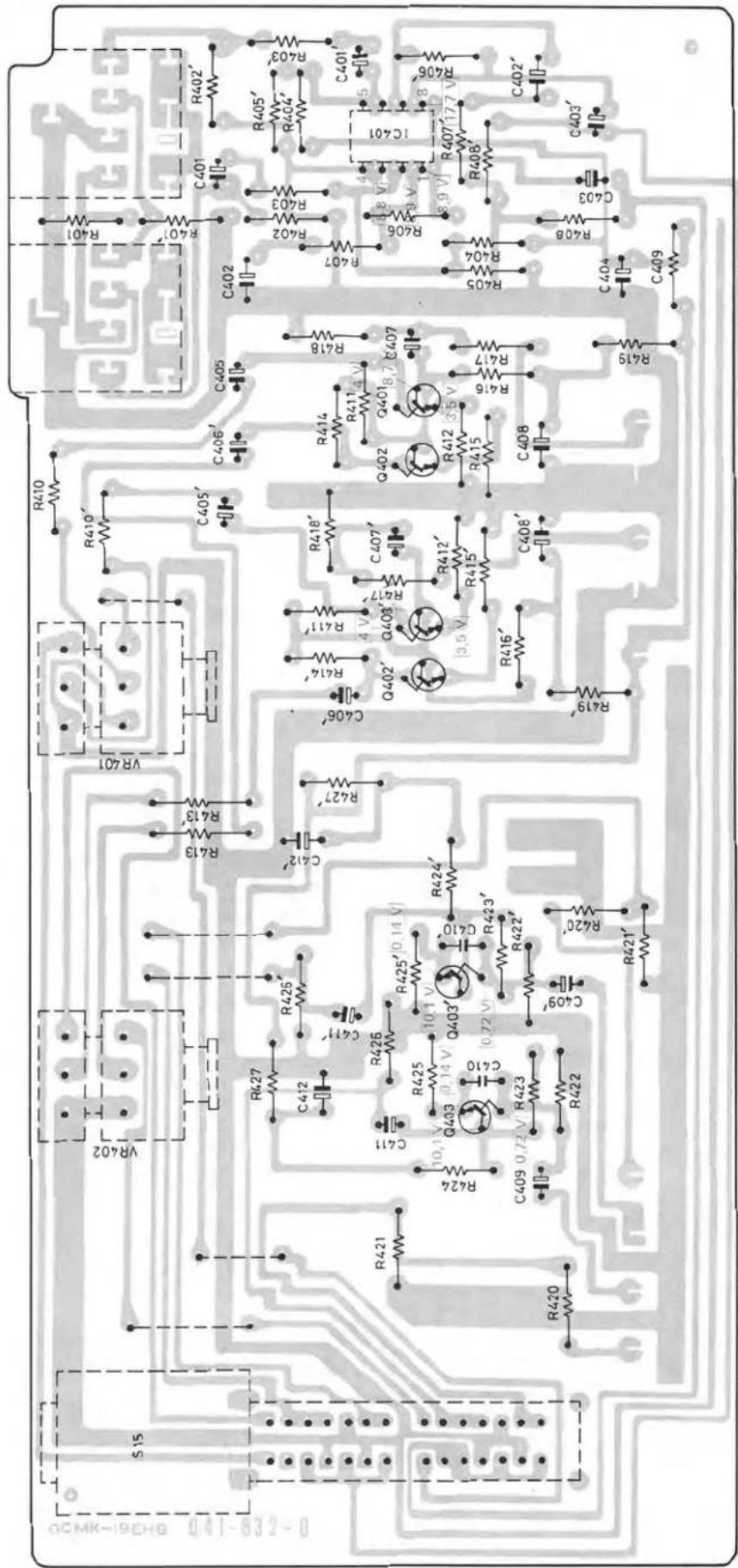

Das Signal am Mic-Eingang wird mit dem rauscharmen IC 401 um ca. 43 dB verstärkt. Bei Benutzung von nur einem Mikrofon werden die Eingänge durch die Schaltbuchsen auf „mono“ geschaltet. Über den MIC-Aussteuerungsregler R 401 gelangt das Signal zum Mischverstärker T 401, T 402, wo über R 402 das Eingangssignal vom „Line“-Eingang bzw. vom DIN-Eingang zugemischt wird. Das Signal an der DIN-Buchse wird mit T 403 verstärkt. Diese Verstärkerstufe ist so ausgelegt, daß bei Stromspeisung nach DIN 45 511 sehr gute Geräuschspannungsabstände erzielt werden.

Die Eingangsspannung gelangt nun vom Ausgang des Mischverstärkers über S 6-2 zum Eingang der Dolby-Schaltung. Zwischen PIN 2 und PIN 6 des Dolby-C's wird mit S 3-1 wahlweise ein 19 kHz (MPX)-Filter zugeschaltet, um bei Aufnahmen vom Rundfunk evtl. vorhandene Pilottonreste zu unterdrücken, die die Wirkungsweise des Dolby-Prozessors stören könnten.

Im Gegensatz zur Wiedergabe wird nun über S 6-3 das vom Dolby-Prozess unbeeinflusste Signal (PIN 3) an den Monitorschalter geführt, und in Schalterstellung „source“ zu den Ausgängen geführt. Befindet sich der Monitorschalter in Stellung „tape“ kann die bereits aufgesprochene Information über den Wiedergabezweig und den Zwischenverstärker (IC 101) „hinter Band“ abgehört werden. Da in dieser Betriebsart ein Übersprechen der Vormagnetsierung innerhalb des Aufn.-Wiedergabekopfes unvermeidbar ist, muß diese durch Filter 101 unterdrückt werden. Die Verstärkung des Zwischenverstärkers liegt wie bei der Dolby-Schaltung bei ca. 26 dB, um zwischen „tape“ und „source“ keine Pegelunterschiede zu haben.

Ist der Dolby-Schalter S 4-1 eingeschaltet, wird das Ausgangssignal an PIN 7 des Dolby-IC's „dolbysiert“. Über S 6-6 wird dieses Signal dem Aufsprechverstärker (T 106, T 107) zugeführt, der das Signal entsprechend der Aufnahmecharakteristik der verschiedenen Bänder mit Hilfe des Bandsortenschalters S 5-3 beeinflußt. Mit VR 105, VR 106, VR 107 wird der Aufsprechstrom für die einzelnen Bänder eingestellt. Der Aufsprechverstärker ist als Stromkonverter ausgelegt, d.h. der Ausgangsstrom bleibt unabhängig vom Abschlußwiderstand konstant. Dadurch kann man auf den sonst üblichen hochohmigen Längswiderstand verzichten, und erreicht damit eine größere Übersteuerungsreserve.

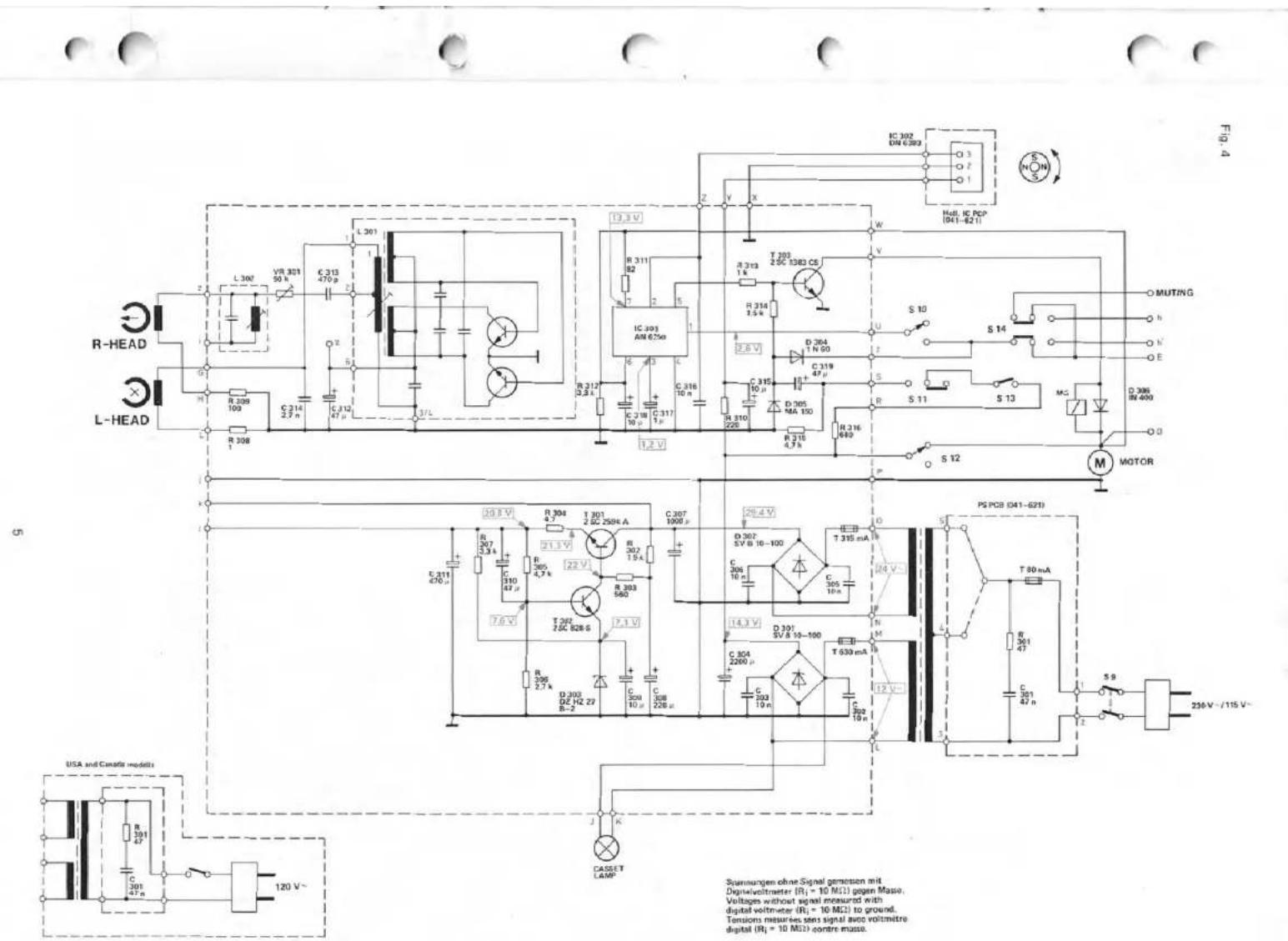

Über den Sperrkreis L 302 wird das Aufnahmesignal dem Tonkopf zugeführt, wo über VR 309 die Vormagnetisierung zugemischt wird. Der HF-Oszillator (L 301) ist in einer Abschirmkapsel aufgebaut um Streuungen auf andere Geräte zu verhindern. Die Frequenz liegt bei ca. 105 kHz.

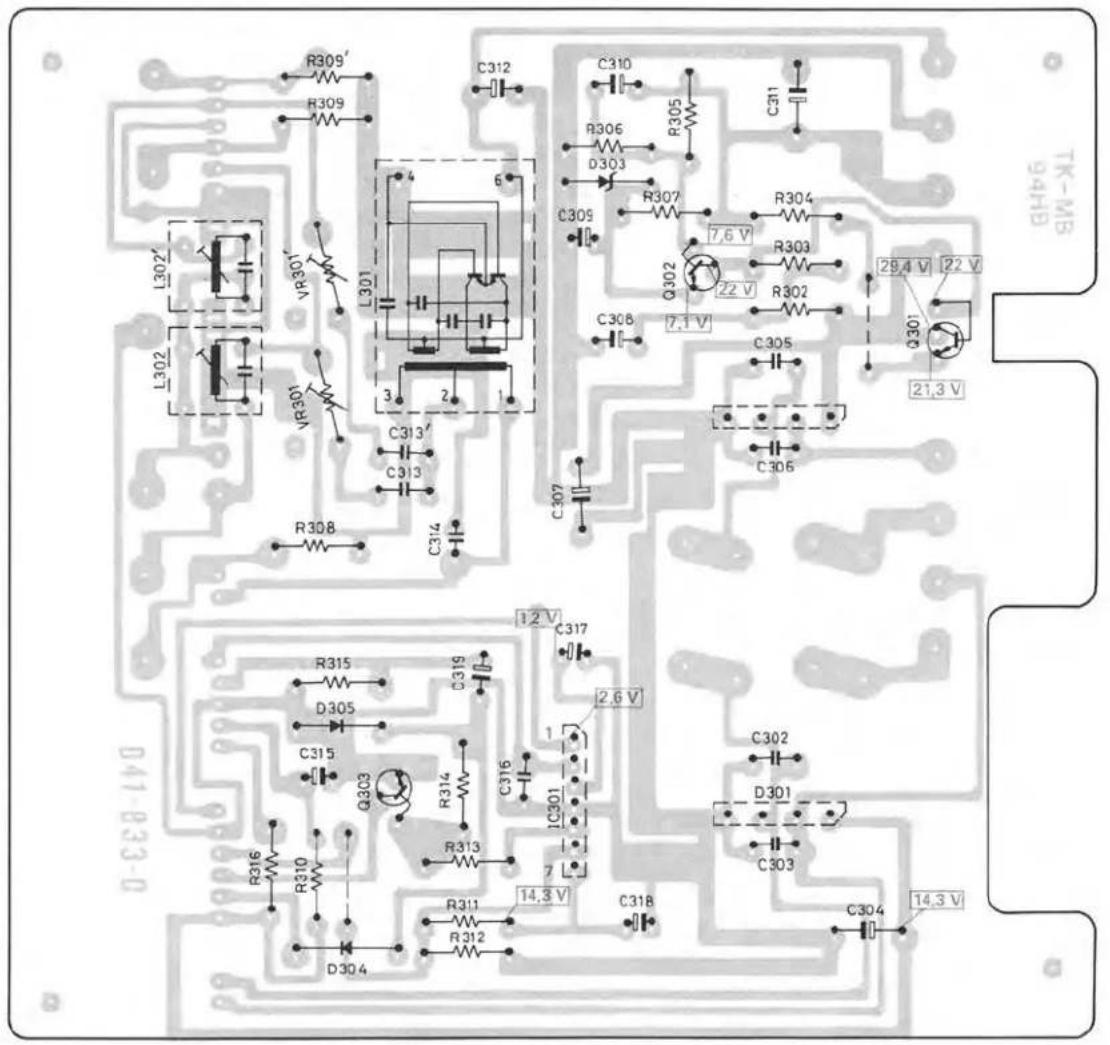

Angesteuert wird der HF-Oszillator über T 201, der von den Widerständen R 207 . . . R 212 und VR 202, VR 203 in der jeweiligen Stellung des Bandsortenschalters so beeinflusst wird, daß sich der entsprechende Arbeitspunkt ergibt.

An R 308 kann der Löschstrom, und an R 309 der Vormagnetisierungsstrom gemessen werden. Mit S 7 und S 8 kann während Wiedergabe der HF-Oszillator über die Zeitkonstante R 213, C 205 „weich“ eingeblendet werden („Fade Edit“).

Anzeige und Limiter

Das Ausgangssignal gelangt sowohl bei Aufnahme wie auch bei Wiedergebe zum Anzeigeverstärker (T 105). Um die verringerte Aussteuerbarkeit bei hohen Frequenzen zu berücksichtigen, wird über R 151, C 127 eine Frequenzgangkorrektur vorgenommen. Die Anhebung bei 10 kHz gegenüber 400 Hz beträgt ca. 10 dB. Die Anzeige erfolgt über eine 12-stufige LED-Kette, die von dem IC 501 angesteuert wird. Das Ansteuersignal für dieses IC wird vom Anzeigeverstärker abgenommen, wo mit VR 104 die Empfindlichkeit eingestellt und durch D 501 und C 501 gleichgerichtet wird. Mit VR 501 wird die -20 dB Marke eingestellt.

Das Steuersignal für den Limiter wird während Aufnahme über S 6-5 VR 108 zugeführt, mit dem der Einsatzpunkt eingestellt wird. Mit T 112 wird diese Spannung verstärkt, und bei Schalterstellung „Limiter off“ (S 2) über D 105 kurzgeschlossen. Bei eingeschaltetem Limiter wird das Steuersignal mit T 111 und C 143 gleichgerichtet. Diese Spannung verändert über T 110 den differenziellen Widerstand von T 109, der zusammen mit R 417 einen Spannungsteiler bildet, und damit das Signal am Dolby-Eingang auf ca. 30 mV begrenzt.

Bandsortenwahl

Da das Angebot von Bändern immer größer wird, und nun auch die Reineisenbänder hinzukommen, wurde das C 830 mit einem 6-fach-Bandsortenschalter ausgestattet. Zu den bisher üblichen Einstellungen auf Fe-, Cr- und FeCr-Band, kommen die zusätzlichen Positionen „Fe I“, „Cr II“ und „Metal“. Typische Bandsorten sind in den jeweiligen Schalterstellungen

Fe - BASF Super LH
Fe I - Maxell UD XL I
Cr - BASF Chromdioxid
Cr II - Maxell UD XL II
FeCr - Sony Duad
Met - 3 M Scotch metafine

Damit ist von der Geräteseite her die Voraussetzung geschaffen, die Palette der auf dem Markt befindlichen Bänder weitgehend abzudecken.

Köpfe

Um optimale Ergebnisse mit Reineisenbändern zu erzielen, werden an die Köpfe höchste Anforderungen gestellt. Der Löschkopf ist ein Doppelspalt-Ferritkopf, der sicheres Löschen auch bei tiefen Frequenzen garantiert. Der Hör-Sprechkopf hat zwei elektrisch voneinander getrennte Systeme für Aufnahme und Wiedergabe, befinden sich aber im gleichen Gehäuse. Aufnahme- und Wiedergabespalt sind nur ca. 5,7 mm voneinander getrennt. Somit kann schon nach ca. 120 msec, die aufgesprochene Information über den Wiedergabekopf abgehört werden,

Um eine hohe Lebensdauer und gleichzeitig gute magnetische Werte zu garantieren, verwendet man als Kernmaterial eine sogenannte „Sendust“-Legierung.

Endschalter

Der Endschalter hat die Aufgabe das Laufwerk abzuschalten, wenn die Kassette das Bandende erreicht hat. Auch muß die Abschaltung wirken, falls die einwandfreie Aufwickelfunktion, z.B. große Reibung oder Klemmen der Kassette, nicht gewährleistet wird.

Die Information „Band läuft“ wird von einer mehrpoligen Magnetscheibe, die am Antriebsrad des Zählers befestigt ist, an IC 302 gegeben. Dieses IC beinhaltet ein Hallelement, das auf wechselnde, magnetische Felder reagiert. Verarbeitet wird die Information im IC 301, in dem auch die Funktion „Pause“ mit Schalter S 10 über den Stummschalter S 14 eingegeben wird. Wird die Magnetscheibe nicht betätigt, steht am Ausgang Pin 5 von IC 301 ein high Signal.

Dieses Signal an der Basis von Transistor T 303 bewirkt sein Durchschaften, es legt 0 V an den Zugmagneten MG, der in Reihe mit dem Antriebsmotor liegt.

Ist der Motor über Motorschalter S 12 zugeschaltet, spricht der Magnet an und schaltet das Laufwerk ab. Über den Zählerschalter S 13 (Stand 000 geschlossen) und den Memoryschalter S 11 wird an C 319 eine positive Spannung angelegt. Dies bewirkt einen high Impuls an der Basis von T 303, er löst die Stopfunktion aus,

Netzteil

Das Netzteil versorgt die Elektronik mit der positiven Betriebsspannung von ca. 21 V, die mit T 301 stabilisiert wird. Der Motor wird mit einer unstabilisierten Spannung von ca. 14 V betrieben, da sich innerhalb des Motors eine Regelschaltung befindet.

Elektrischer Abgleich

Erforderliche Meßgeräte und Meßcassetten

2 Millivoltmeter
1 Tongenerator
1 Oszilloskop
1 Frequenzzähler
1 Meßcassette 400 Hz -20 dB, 10 kHz -20 dB
1 Meßcassette Fe2O3-Leerband, CrO2-Leerband
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m

Allgemeine Hinweise

Der Tonkopf und alle mit dem Band in Berührung kommenden Eisenteile sind unbedingt zu entmagnetisieren!

Der Neuabgleich ist in der angeführten Reihenfolge durchzuführen.

Achtung: Bei einigen Punkten der Geräte-Justierung werden Widerstände und Kondensatoren getrennt bzw. über Brücken in die Schaltung eingesetzt. Diese Justierungen sind erforderlich, um Fertigungstoleranzan auszugleichen und sind werksseitig durchgeführt. Sie werden in der Abgleichanweisung nur der Vollständigkeit wegen erwähnt. (Die Abgleichpunkte sind entsprechend gekennzeichnet).

Wiedergabe

Tonkopf eintaumeln

Abdeckplatte am A/W-Kopf entfernen, Meßcassette auflegen, Teil zur Spalteinstellung, 10 kHz –20 dB.

Die Millivoltmeter an Output L und R (Cinch-Anschlußbuchsen) anschließen. Steht nur ein Instrument zur Verfügung, dann sind die Ausgänge parallel zu schalten.

Fe.

Mit der Steilschraube links neben dem Tonkopf auf Spannungsmaximum eintaumeln.

Nach dem Abgleich Justierschraube mit Sicherungslack fixieren.

Achtung! Bei parallel geschalteten Ausgängen entstehen Nebenmaxima; es ist auf das Hauptmaximum zu stellen.

Differenz zwischen Kanal links und rechts bei 10 kHz <3 dB.

Wiedergabefrequenzgang

Meßcassette auflegen, 400 Hz –20 dB, 10 kHz –20 dB

Fe.▶(DOLBY:OFF)

Die beiden Pegelteile der Meßcassette sollen an Output L und R gleiche Ausgangsspannung haben.

Eine Linearisierung des Wiedergabe-Frequenzganges im Bereich um 4 kHz, bezogen auf 400 Hz ist mit VR 101 (linker Kanal) bzw. VR 101' (rechter Kanal) möglich. Die Justierung wurde werkssaitig durchgeführt und ist nur in Verbindung mit einem DIN-Bezugsband möglich.

Ist ein Spannungsanstieg bei dem 10 kHz -20 dB-Pegel gegenüber dem 400 Hz -20 dB-Pegel feststellbar, müssen die Verbindungen A (linker Kanal) und B (rechter Kanal) getrennt werden.

Wiedergabepegel

Meßcassette auflegen, 400 Hz Dolbypegel

Fe, DOLBY NR, MPX.

Jeweils 580 mV ±0,25 dB einstellen

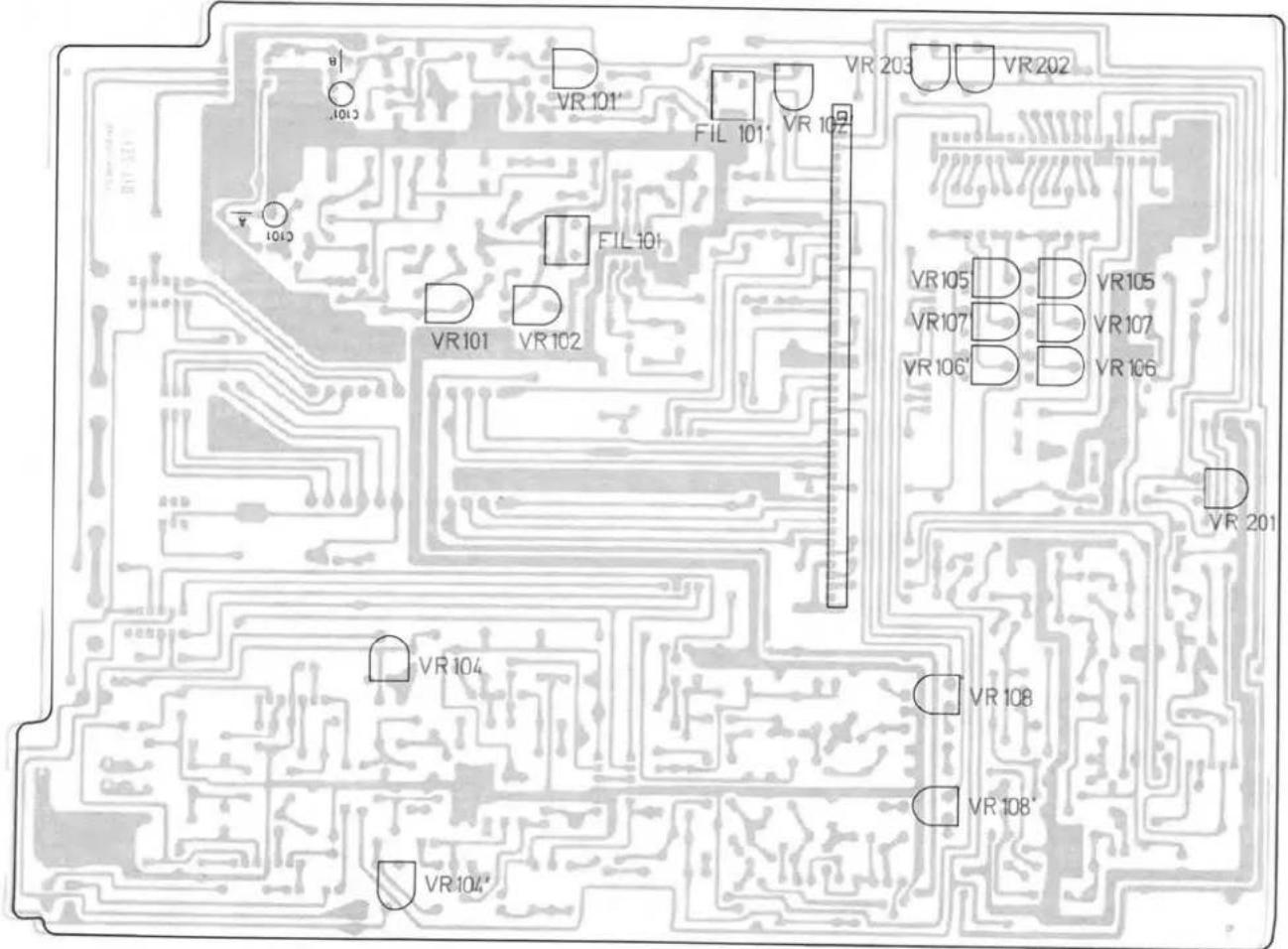

für Spur 1 mit VR 102 an Cinch Output L gemessen

für Spur 2 mit VR 102' an Cinch Output R gemessen

VU-Meter

Fe, RECORD, DOLBY NR, MPX, SOURCE,

Tongenerator an Input, Millivoltmeter (AC) an Output, Aussteuerungssteller VR 402 und VR 402' (Aussteuerungssteller LINE/DIN) auf Rechtsanschlag!

Tongenerator auf 400 Hz stellen und Pegel so verändern, daß an Output L und R des Cassettendecks jeweils 580 mV gemessen werden.

Pegelanzeiger einschalten und VR 104 bzw. VR 104' so einstellen, daß das 0 dB-LED aufleuchtet. Das Signal vom Tongenerator um 20 dB abschwächen. Das Ausgangssignal an Output L und R beträgt 58 mV.

Die Potentiometer VR 501 und VR 501' so verstellen, daß das -20 dB-LED leuchtet.

Den Abgleichvorgang wiederholen, da gegenseitige Beeinflussung möglich.

Fremdspannung

Verstärker abgeschirmt. Darauf achten, daß am Tonkopf keine Brummeinstreuung erfolgt.

Fe, PAUSE.

Fremdspannung an Output L und R < 3 mV.

gemessen mit 20 Hz-Filter (z.B. Sennheiser FO 55, Kurve 2, 20 Hz -3 dB) und Effektivwert-Gleichrichtung des Meßgerätes.

HF-Generator

MET, RECORD,

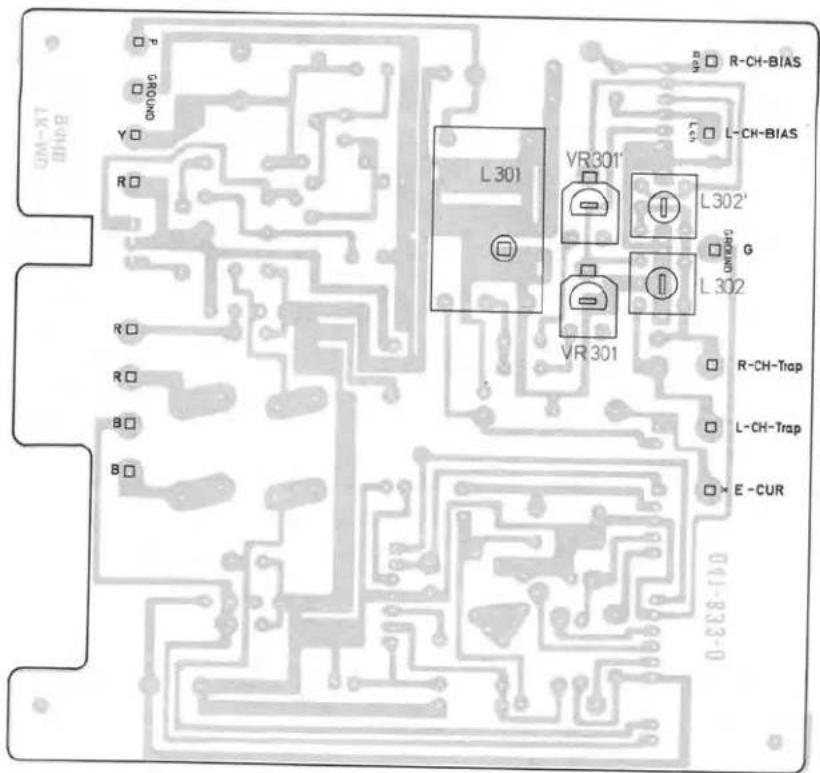

Mit einem Gleichspannungs-Voltmeter zwischen Punkt P (auf der Oszillatorplatte) und Masse messen und mit VR 201, 19 V einstellen.

Frequenzzähler zwischen Punkt E-Cur (Oszillatorplatte) und Masse anschließen und den Kern der Oszillatorspule (L 301) so verstellen, daß 105 kHz angezeigt werden.

Den Bandsortenwahlschalter auf Cr II stellen und mit VR 301 (linker Kanal) bzw. VR 301' (rechter Kanal) 110 mV (HF-Vormagnetisierung) einstellen an den Punkten L-CH Bias, bzw. R-CH Bias.

Bandsortenwahlschalter auf Fe und mit VR 202,63 mV an L-CH Bias bzw. R-CH Bias justieren.

Bandsortenwahlschalter auf FeCr und mit VR 203 auf 85 mV an L-CH Bias justieren.

Sperrkreise

Millivoltmeter (AC) oder Oszilloskop an Meßpunkte L-CH Trap bzw. R-CH Trap anschließen und mit Spule L 302 bzw. L 302' auf Minimum HF-Spannung abgleichen.

HF-Vormagnetisierung

Meßcassette auflegen, Cr II-Leerband |z.B. Maxell UD-XL II)

Cr II, RECORD, ▶, PAUSE

Monitor: TAPE

Aussteuerungsteller VR 402 bzw. 402' auf Linksanschlag.

An den Anschlußbuchsen Line — Output L + R mit den Spulen Fil. 101 bzw. 101' auf Spannungs-Minimum stellen (Unterdrückung des HF-Übersprechens zwischen Aufnahme und Wiedergabekopf).

Cr II, RECORD,

Monitor: SOURCE

Aussteuerungssteller VR 402 bzw. VR 402' offen (Rechtsanschlag).

Über den LINE-Eingang vom Tongenerator 400 Hz mit -20 dB an den VU-Metern einspeisen.

Monitor: TAPE

400 Hz und 10 kHz mit -20 dB (VU-Meter) aufsprechen und mit VR 301 bzw. VR 301' (HF-Vormagnetisierung) auf Pegelgleichheit der beiden Frequenzteile justieren. Die Ausgangsspannung am Tongenerator muß bei beiden Frequenzen gleich sein.

Achtung: Nur geringfügig korrigieren, da der Arbeitspunkt schon voreingestellt ist.

Der Einfluß der HF-Vormagnetisierung auf den 10 kHz –20 dB-Pegel ist über die Hinterbandkontrolle direkt zu beobachten.

Weniger HF = Höhenanhebung

mehr HF = Höhenabsenkung

Meßcassette auflegen Fe-Leerband (z.B. BASF LH-Super)

Fe, RECORD,

Monitor: TAPE

In gleicher Weise den Arbeitspunkt für Fe-Band mit VR 202 (arbeitet auf dem R + L-Kanal) einstellen.

Meßcassette auflegen, FeCr-Leerband (z.B. Sony-Ferrichrom).

FeCr, RECORD,

Monitor: TAPE

Arbeitspunkt mit VR 203 (arbeitet auf dem R + L-Kanal) ein- stelien.

Aufnahme-Pagel

Meßcassette auflegen, Cr II-Leerband (z.B. Maxell UD-XL II)

Cr II, DOLBY NR, MPX, RECORD,

Sicherheitsvorschriften

Servicearbeiten an elektronischen Geräten dürfen nur von unterwiesenem Fachpersonal ausgeführt werden. Dabei soll das Gerät über einen Trenntransformator betrieben werden.

Die Sicherheitsbestimmungen nach VDE 0860 H sind bei der Reparatur unbedingt zu beachten.

Aussteuerungssteller VR 402 bzw. VR 402° offen (Rechtsanschiag).

Monitor: SOURCE

400 Hz mit 0 dB (VU-Meter) aufsprechen.

Ausgangsspannung an Cinch-Output L + R = 580 mV.

Monitor: TAPE

Mit VR 106 (L-Kanal) und VR 106' (R-Kanal) eine Ausgangsspannung von 580 mV einstellen.

Meßcassette auflegen, Fe-Leerband (z.B. BASF LH-Super). Den gleichen Vorgang mit Fe-Leerband wiederholen und mit VR 105 bzw. VR 105' 580 mV Ausgangsspannung einstellen.

Meßcassette auflegen FeCr-Leerband (z.B. Sony-Ferrichrom).

Den gleichen Vorgang mit FeCr-Leerband wiederholen und mit VR 107 bzw. VR 107' 580 mV Ausgangsspannung einstellen.

Limiter

Fe, RECORD, DOLBY NR, MPX, ▶

Monitor: SOURCE

LINE/DIN-Aussteuerungssteller VR 402 und VR 402° offen (Rechtsanschlag).

400 Hz +1 dB (VU-Meter) an Input einspeisen.

Limiter einschalten

Mit VR 108 bzw. VR 108' 0 dB an den VU-Metern einstellen. Die Spannung an Output L und Output R beträgt 580 mV.

Überallesfrequenzgänge

Die Überallesfrequenzgänge müssen für alle Bandscrten innerhalb des vorgeschriebenen Toleranzfeldes nach DIN 45 500, Blatt 4, liegen. Die Aufnahmen erfolgen mit einem Pegel von ca. 26 dB unter 0 dB VU-Meter.

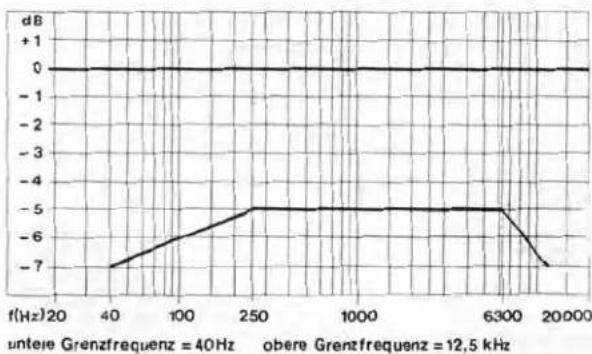

DUAL C 830 - Überallesfrequenzgänge - 1

line

| f(Hz) | dB | |-------|--------| | 40 | -7 | | 250 | -5 | | 6300 | -5 | | 20000 | -7 |

Unter anderem dürfen konstruktive Merkmale des Gerätes nicht sicherheitsmindernd verändert werden, so z.B. Abdeckungen, mechanisch gesicherte Leitungen, Kriech- und Luftstrecken usw. Einbauteile müssen den Original-Ersatzteilen entsprechen und wieder fachgerecht (Fertigungszustand) eingebaut werden.

Nach einer Reparatur muß sichergestellt sein, daß alle von außen berührbaren leitfähigen Teile keine Netzspannung führen können.

Fig. 5 Abgleichpositionen
FR101' FIL 101' VR 203 VR202 FR104 FIL101' VR101 VR102 VR105 VR107 VR106 VR105 VR107 VR106 VR201 VR104 VR108 VR108" VR104"

L301 VR301' L302' R-CH-BIAS L-CH-BIAS G L302 R-CH-Trap L-CH-Trap E-CUR 041-933-0

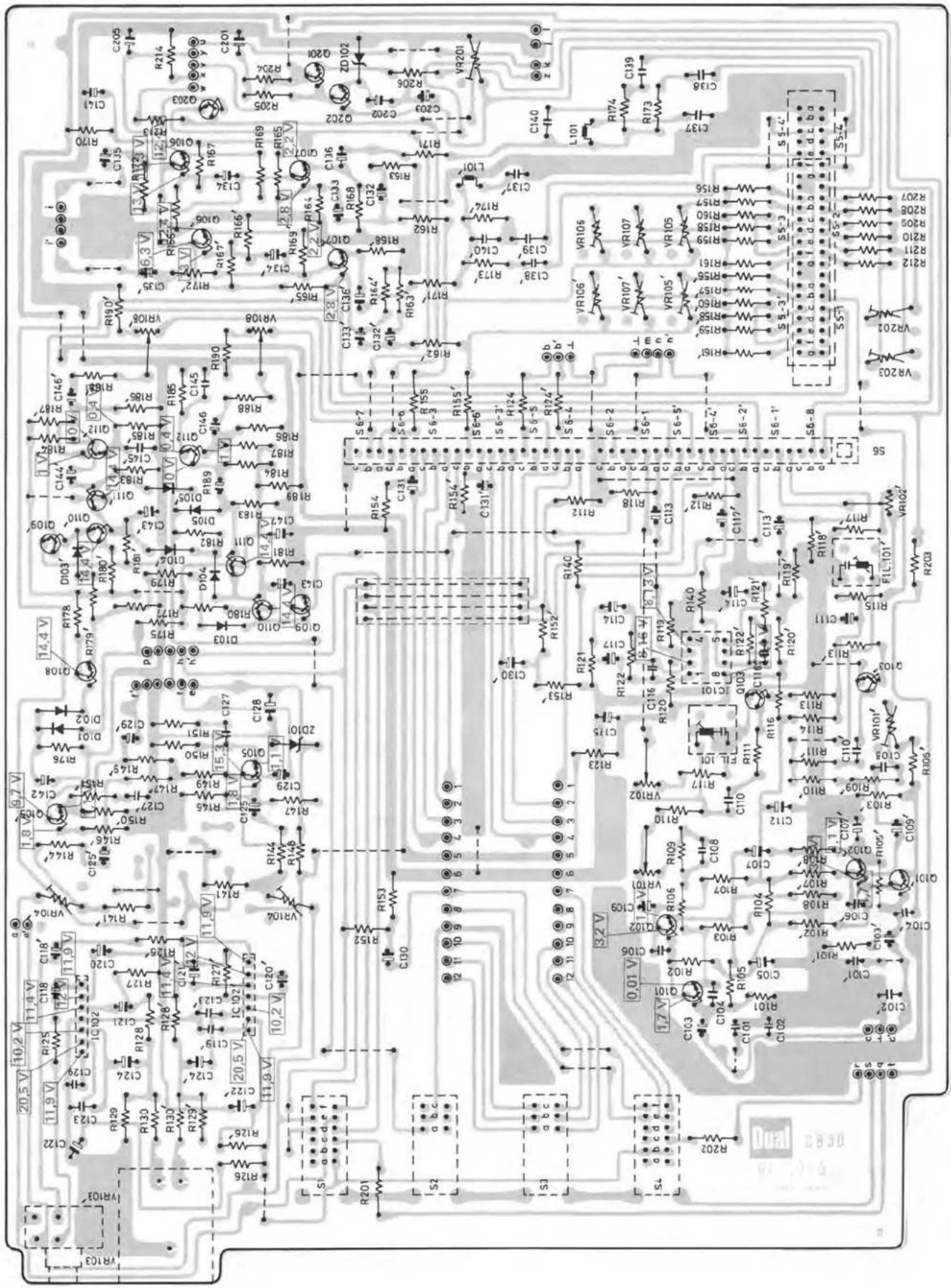

Fig. 6 Grundplatte 264 108 (Leiterseite)
DUAL C 830 - Überallesfrequenzgänge - 5

Fig. 7 Mischerplatte 264 098 (Leiterseite)
R401 R402 C401 R403 C405 C406 R410 R416 R417 R418 R419 C403 C404 C405 C406 C407 C408 C409 C403 R418 R419 R420 R421 R422 R423 R424 R425 R426 R427 R428 R429 R430 R431 R432 R433 R434 R435 R436 R437 R438 R439 R440 R441 R442 R443 R444 R445 R446 R447 R448 R449 R450 R451 R452 R453 R454 R455 R456 R457 R458 R459 R460 R461 VBR401 VR402 VBR403 VBR404 VBR405 VBR406 VBR407 VBR408 VBR409

Fig.8 Oszillatorplatte 264 097 (Leiterseite)
DUAL C 830 - Überallesfrequenzgänge - 7

Fig. 9 LED-Anzeigeplatte 264 109 (Leiterseite)
IC-501 18 10 9 041-829-0 LED 501 502 503 504 505 506 507 508 509 510 511 512 R507 D502 R506 VR501 R510 R509 C501 R506 R505 VR501' R508' D502' R507' R509' R505' IC 501' 18 10 9 LED 501' 502' 503' 504' 505' 506' 507' 508' 509' 510' 511' 512' R510' C501' D501' R503 R501 R502 S16 R B P R B TKE-MB

Fig. 10 Dolby-Verstärkerplatte 264 107 (Leiterseite)
C257 R258 C261 R253 R256 R256 C256 C259 C260 IC251 R251 L252 C255 C252 C254 C253 C262 R254 C251 C263 R255 L251 C264 R252

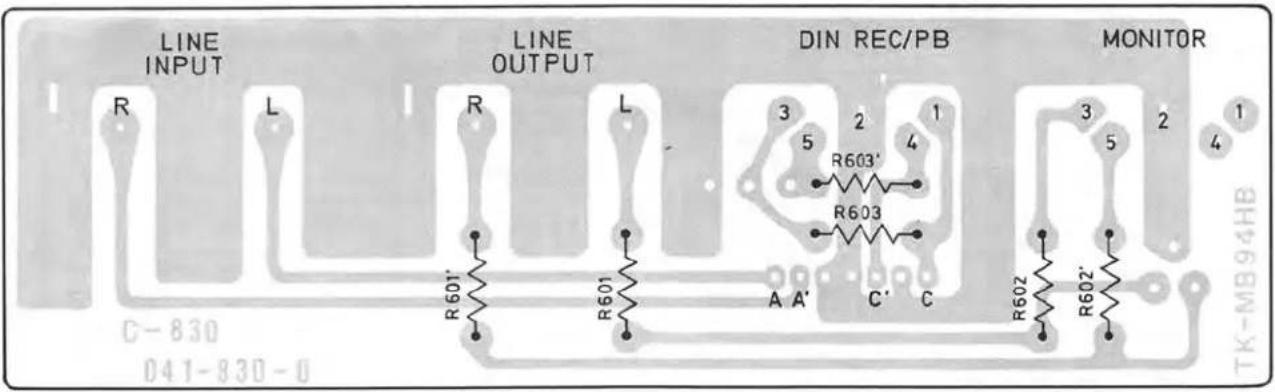

Fig. 11 Anschlußbuchsenplatte 264 103 (Leiterseite)
LINE INPUT LINE OUTPUT DIN REC/PB MONITOR R L R L 3 2 1 5 4 R603' R603 A A' C C 3 2 1 5 4 R602' R602' C-830 041-830-0 TK-MB94HB

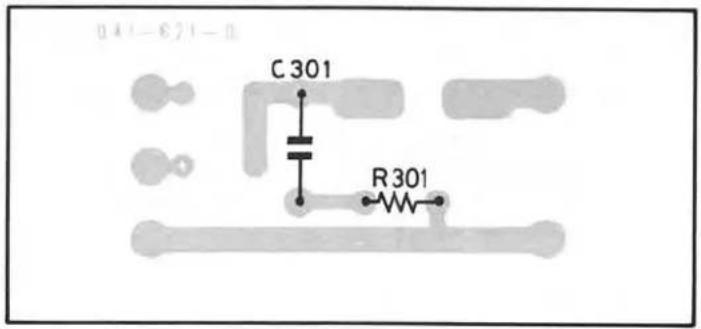

Fig. 12 Netzplatte 262 925 (Leiterseite)
C 301 R 301

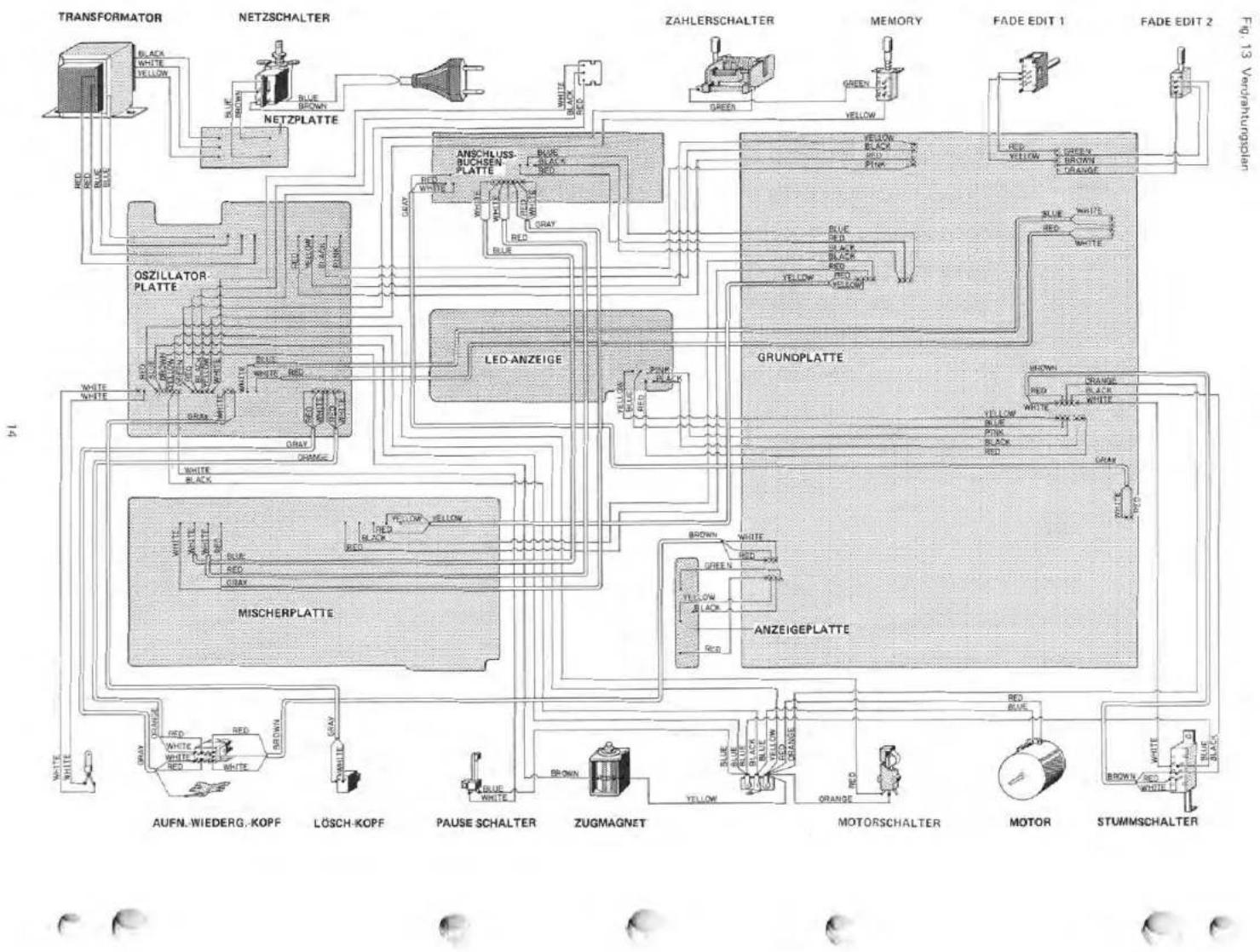

DUAL C 830 - Überallesfrequenzgänge - 12

    subgraph Power Supply
        O["Black<br>White<br>Yellow"] --> P["Blue<br>Brown"]
        Q["Blue<br>Yellow"] --> R["Blue<br>Brown"]
        S["Blue<br>Yellow"] --> T["Blue<br>Red"]
        U["Blue<br>Yellow"] --> V["Blue<br>Red"]
        W["Blue<br>Yellow"] --> X["Blue<br>Red"]
        Y["Blue<br>Yellow"] --> Z["Blue<br>Red"]
        AA["Blue<br>Yellow"] --> AB["Blue<br>Red"]
        AC["Blue<br>Yellow"] --> AD["Blue<br>Red"]
        AE["Blue<br>Yellow"] --> AF["Blue<br>Red"]
        AG["Blue<br>Yellow"] --> AH["Blue<br>Red"]
        AI["Blue<br>Yellow"] --> AJ["Blue<br>Red"]
        AK["Blue<br>Yellow"] --> AL["Blue<br>Red"]
        AM["Blue<br>Yellow"] --> AN["Blue<br>Red"]
        AO["Blue<br>Yellow"] --> AP["Blue<br>Red"]
        AQ["Blue<br>Yellow"] --> AR["Blue<br>Red"]
        AS["Blue<br>Yellow"] --> AT["Blue<br>Red"]
        AU["Blue<br>Yellow"] --> AV["Blue<br>Red"]
        AW["Blue<br>Yellow"] --> AX["Blue<br>Red"]
        AY["Blue<br>Yellow"] --> AZ["Blue<br>Red"]
        BA["Blue<br>Yellow"] --> BB["Blue<br>Red"]
        BC["Blue<br>Yellow"] --> BD["Blue<br>Red"]
        BE["Blue<br>Yellow"] --> BF["Blue<br>Red"]
        BG["Blue<br>Yellow"] --> BH["Blue<br>Red"]
        BI["Blue<br>Yellow"] --> BJ["Blue<br>Red"]
        BK["Blue<br>Yellow"] --> BL["Blue<br>Red"]
        BM["Blue<br>Yellow"] --> BN["Blue<br>Red"]
        BO["Blue<br>Yellow"] --> BP["Blue<br>Red"]
        BQ["Blue<br>Yellow"] --> BR["Blue<br>Red"]
        BS["Blue<br>Yellow"] --> BT["Blue<br>Red"]
        BU["Blue<br>Yellow"] --> BV["Blue<br>Red"]
        BW["Blue<br>Yellow"] --> BX["Blue<br>Red"]
        BY["Blue<br>Yellow"] --> BZ["Blue<br>Red"]
        CA["Blue<br>Yellow"] --> CB["Blue<br>Red"]
        CC["Blue<br>Yellow"] --> CD["Blue<br>Red"]
        DD["Blue<br>Yellow"] --> DE["Blue<br>Red"]
        FD["Blue<br>Yellow"] --> FDZ["Brown"]
        GD["Blue<br>Yellow"] --> GDZ["Brown"]
        HD["Blue<br>Yellow"] --> HDZ["Brown"]
        ID["MISCHERPLATTE"] --> JE["MISCHERPLATTE"]
    end

    style Transformer fill:#f9f,stroke:#333,stroke-width:2px
    style NETZSCHALTER fill:#ccf,stroke:#333,stroke-width:2px
    style NETZPLATTE fill:#cfc,stroke:#333,stroke-width:2px
    style ASZILLATOR PLATTE fill:#fcc,stroke:#333,stroke-width:2px
    style LED-ANZEIGE fill:#ffc,stroke:#333,stroke-width:2px
    style GRUNDPLATTE fill:#cfc,stroke:#333,stroke-width:2px
    style MISCHERPLATTE fill:#fcc,stroke:#333,stroke-width:2px

Mechanischer Teil

Allgemeines

Die angeführten Positions-Nummern beziehen sich auf die nachstehenden Ersatzteillisten und Explosionszeichnungen.

1. Abnehmen des Gehäusebleches 1 und des Bodenblechs

Die vier Zylinderschrauben 2 und die vier Scheiben 3 entfernen. Das Gehäuseblech 1 nach hinten abziehen. Zum Abnehmen des Bodenbleches sind auf der Geräteunterseite die vier Zylinderschrauben 56 zu lösen und die Gerätefüße 54 sowie die drei Blechschrauben zu entfernen.

2. Abnehmen der Frontblende

Das Gehäuseblech 1 wie oben beschrieben entfernen. Die Drehknöpfe 21, 25 und 26 sowie 27 abziehen. Ferner sind die vier Tastenknöpfe 20 abzuziehen. Auf der Frontblenden-Oberseite und auf der -Unterseite sind je die drei Senkschrauben 19 zu entfernen. Die Frontblende 18 kann nun abgenommen werden.

3. a) Cassettenhalteplatte 117 abnehmen

Bei Reparaturen der Mechanik empfiehlt es sich die Cassettenhalteplatte 117 kpl. mit den beiden Stop-Tasten 116 abzunehmen. Hierzu wird zweckmäßigerweise wie folgt vorgegangen:

Verbindungsachse 12 in die Lagerachse 10 drücken und entfernen. Kopfvisier 118 hochlappen. Die beiden Befestigungs- lappen L der Cassettenhalteplatte 117 von der Platine mittels einem Schraubenzieher ausrasten. Cassettenhalteplatte 117 vorsichtig vom Gerät abziehen dabei Glühlampe 114 mit Gummitülle abnehmen.

b) Entsichern des Fühlhebels des Cassettenhalters 123

Um die Funktion Wiedergabe oder Schneller Vor/Rücklauf ohne Einlegen einer Cassette überprüfen zu können muß der Fühlhebel F des Cassettenhalters 123 wie folgt entsichert werden:

Bei Betätigen der Wiedergabetaste bzw. der Taste Schneller Vor/Rücklauf ist am linken Cassettenhalter 123 der Fühlhebel F durch Drücken zu entsichern, so daß die Taste einrastet.

4. Motor

a) Austausch
Zum Austausch des Motors 154 sind zunächst der Motorriemen und der Flachriemen von der Antriebsrolle 141 abzunehmen. Motor entgegen dem Uhrzeigersinn drehen – Bajonettbefestigung – und Motor 154 abnehmen.
Nun die Anschlußlitten von der Leiterplatte ablöten. Gewindestift lösen und Antriebsrolle 141 abnehmen, Befestigungsplatte des Motors 154 abschrauben und auf neuen Motor befestigen.
Antriebsrolle 141 auf die Achse des neuen Motors 154 stecken. Zwischen der Antriebsrolle 141 und der Befestigungsplatte einen Abstand von ca. 0,3 mm einstellen, dann den Gewindestift festziehen (Fig. 15).
Anschlußlitzen an der Leiterplatte anlöten (rot = +). Motor in das Gerät einsetzen und durch Drehen im Uhrzeigersinn – Bajonettbefestigung – verrasten. Flachriemen und Motorriemen auf Antriebsrolle 141 aufbringen.
b) Motordrehzahl – Bandgeschwindigkeit
Meßaufbau wie nachstehend unter 6. Gleichlauf beschrieben. Mit einem isolierten Schraubendreher an der Motorrückseite die Bandgeschwindigkeit eingestellt werden (Fig. 15).
Sie ist richtig eingestellt bei einem Meßergebnis von -1 bis +0,5 % Abweichung.

5. Antriebsriemen

Zum Austausch defekter Antriebsriemen — Riemenlaufplan Fig. 16 — ist wie folgt vorzugehen:
Der Motorriemen A kann ohne weiteres abgenommen bzw. ausgetauscht werden.
Die drei Zylinderschrauben 183 entfernen. Unterplatine 155 abnehmen. Nun können der Flachriemen B und der Zählerriemen C ausgewachselt werden.
Schwungsscheibe 144 aus der Lagerbuchse herausziehen.

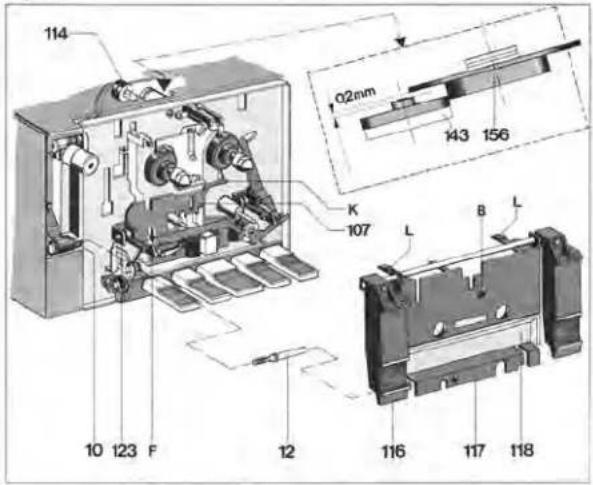

Fig. 14
114 02mm 143 156 K 107 L B L 10 123 F 12 116 117 118

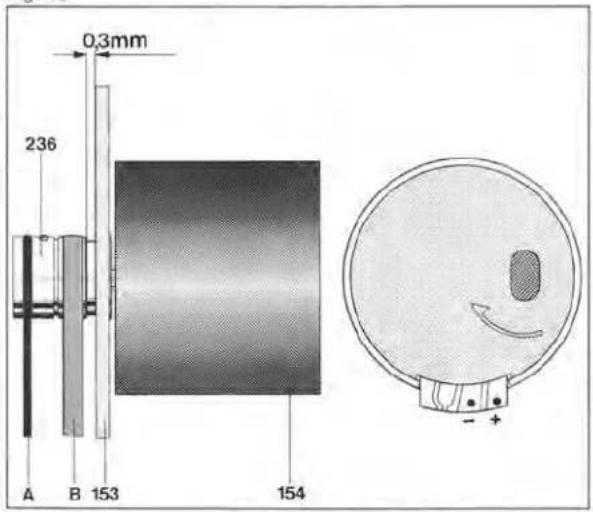

Fig. 15
0,3mm 236 A B 153 154

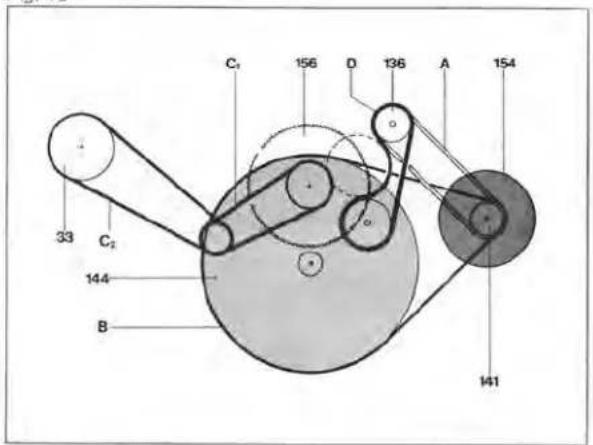

Fig. 16
C₁ 156 D 136 A 154 33 C₂ 144 B 141

Achtung: Auf der Gerätevorderseite fällt die Polyäthylen-scheibe 174 heraus.

Nun kann der Zählerriemen C 2 und der Vorwickelriemen D ausgetauscht werden. Nach erfolgter Montage der Riemen ist die Polyäthylenscheibe 174 auf die Achse (Tonwelle) der Schwungscheibe 144 zu stecken. Ferner empfiehlt es sich die Taste schneller Vor- bzw. Rücklauf zu betätigen und dabei die Tonwelle und die Antriebsriemen mit einem in Reinalkohol getränkten Lappen zu reinigen.

6. a) Gleichlauf

Gemessen mit Tonhöhenschwankungsmesser (z.B. Woelke ME 101 bzw. ME 104 oder Franz EMT 420 A) und Gleichlauf-Meßcassette 3150.

Einstellung des Meßgerätes: Meßbereich 0,3 %, bewertet.

Um Fehimessungen durch klemmende Bandwickel zu verhindern, empfiehlt es sich, die Meßcassette gelegentlich einmal vor- und zurückzuspulen.

Typische Meßwerte (Wiedergabe): ±0,08 - 0,12 %

Einzelne höhere Ausschläge sind nicht zu bewerten, da sie auf schlechten Band-/Kopfkontakt zurückzuführen sind, der durch Bandfehler, Staub und Filzhaare verursacht wird.

Erforderlichenfalls folgende Punkte überprüfen:

a) Andruckrolle und Tonwelle reinigen
b) Andruckrolle auf Leichtgängigkeit prüfen
c) das Aufwickelmoment, eingestellt an der Kupplung, soll 6,0 ± 1 mN m (60 ± 10 pcm) betragen. Leicht schwankender Meßwert hat keinen Einfluß auf den Gleichlauf. Gleichzeitig soll das Abwickelmoment 0,1 - 0,2 mN m (1 - 2 pcm) betragen. Höherer oder schwankender Wert läßt

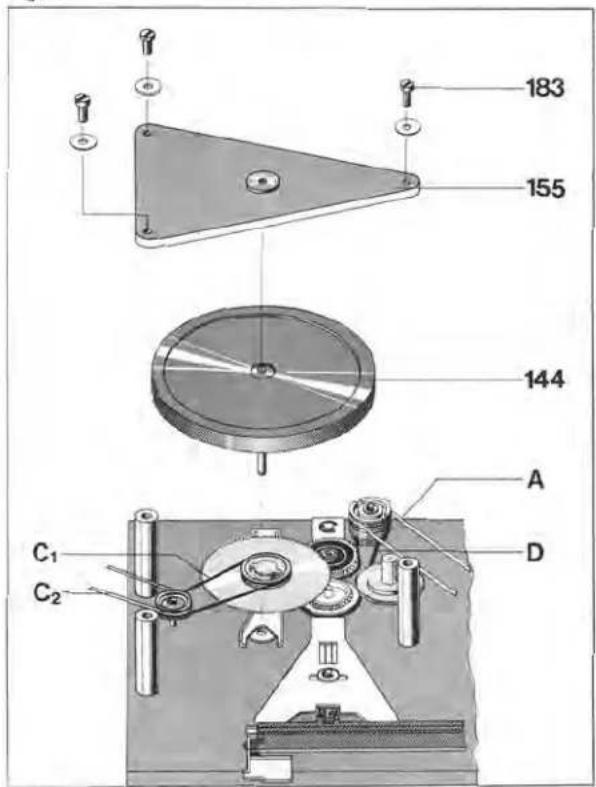

Fig. 17
183 155 144 A C₁ C₂ D

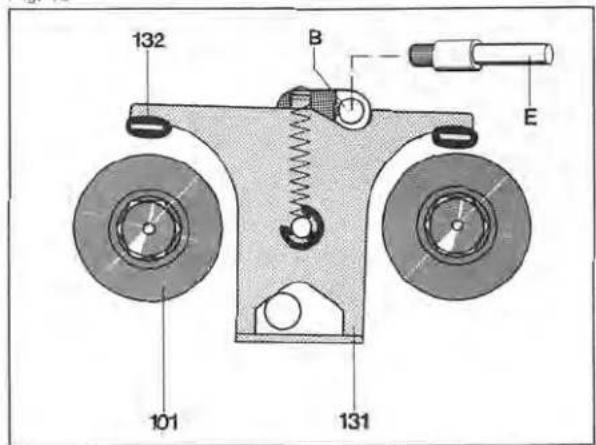

Fig. 18
132 B E 101 131

auf defekte Lagerung vom Wickelrad links schließen.

d) Flachriemen bzw. Schwungscheibe austauschen.

b) Bandbremse

Um einen guten Band-/Kopfkontakt zu gewährleisten, wird das Band zwischen Bremsarm 163 und dem Filz 164 der Tragplatte 160 mit 1,2 – 1,5 mN m (12 – 15 pcm) abgebremst. Überprüfung mit losem Bandstück vornehmen, das in Spielposition mittels Kontaktor oder Federwaage zwischen Bremsarm 163 und Tragplatte 160 durchgezogen wird.

Justage durch Biegen der Schenkelfeder 162 vornehmen.

0.1 mN m = 1 pcm

7. Andruckhebel

Nach Lösen der Sicherungsscheibe 167 können nun der Andruckhebel 128 und die Schenkelfeder 127 abgenommen werden. Der Einbau erfolgt in umgekehrter Reihenfolge, dabei darauf achten, daß die Schenkelfeder 127 richtig eingehängt wird.

Bei gelöster Pause-Taste (Gerät in Spielstellung) soll die Andruckrolle durch die Schenkelfeder 127 mit (450 p ± 100 p) an die Tonwelle gedrückt werden. Falls erforderlich, die Vorspannung der Schenkelfeder 127 verändern.

Die richtige Funktion des Andruckhebels 128 kann auch mit der Meßcassette (Dual-Art.-Nr. 232 797) wie folgt geprüft werden.

Meßcassette einlegen. Wiedergabetaste betätigen. Auf der Abwickelseite den Mitnehmer 101 langsam bis zum Stillstand abbremsen. Der Bandzugsoll dabei <10 mN m (100 pcm) sein. Bei verrasteter Pause-Taste und bis zum Anschlag gedrückter Start-Taste soll zwischen Tonwelle und Andruckrolle 0,4 – 1 mm Abstand vorhanden sein. Justage kann durch Biegen des Andruckhebels vorgenommen werden.

8. Bremsplatte

Bei einem Austausch der Gummitüllen 122 auf der Bremsplatte 131 ist auf folgendes zu achten:

Bei schnellem Vor/Rücklauf soll jeweils auf der Abwickelseite zwischen Gummitülle und der Bremstrommel des Mitnehmers kpl. 101 ein Abstand von 0,1 - 0,2 mm vorhanden sein. Gegebenenfalls sind die Lappen der Bremsplatte 131 nachzubiegen (Fig. 18).

9. a) Kupplung

Um eine einwandfreie Wickelfunktion zu gewährleisten, ist auf das richtige Aufwickelmoment der Kupplung, zu achten. Gemessen mit einer Meßcassette (Dual-Art.-Nr. 232 797) soll das Aufwickelmoment 6,0 ± 1 mN m (60 ± 10 pcm) betragen. Eine eventuelle Neuainstellung kann, am kompletten Gerät, wie folgt vorgenommen werden:

1) Netzstecker ziehen!

2) Taste schneller Rücklauf (◀◀) betätigen.

3) Am linken Mitnehmer 101 drehen, bis im Durchbruch B der Cassettenhalteplatte eine der beiden Justierungsbohrungen sichtbar ist (Fig. 18). Dann mittels dem Spezial-Einstellschlüssel E (Dual-Art.-Nr. 230 933) das Aufwickelmoment einstellen. Bei Drehen im Uhrzeigersinn wird das Aufwickelmoment größer, entgegen dem Uhrzeigersinn wird es kleiner.

b) Drehmoment der Kupplungsrolle

Um ein gleichmäßiges Drehmoment bei schnellem Vor/Rücklauf zu gewährleisten, ist der obere Teil der Kupplungsrolle 136 durch eine Rutschkupplung vom unteren Antriebsdurchmesser des Vorwickelriemens getrennt (Fig. 19).

Überprüfung:

Drehmoment-Meßcassette (Dual-Art.-Nr. 238 600) einlegen. Taste für schnellen Vor- oder Rücklauf einschalten. Bei mehrmaliger Messung ist jeweils kurz die Cassette zu entnehmen sodaß die Anzeigen der beiden Meßskalen auf 0 gehen. Das Drehmoment soll 8 – 13 mN m (80 – 130 pcm) betragen (typischer Wert bei neuer Antriebsrolle 9 – 14 mN m (90 – 140 pcm). Erforderlichenfalls Kupplungsrolle 136 festhalten. Mit Stackschlüssel bzw. Flachzange Rutschkupplung einstellen.

Achtung: Motorriemen A darf keinen Schlupf, Verschmutzung usw. aufweisen!

10. Schneller Rücklauf

Zwischen Wickelrad rechts 156 und dem Kupplungsrad 143 soll ein Abstand von min. 0,2 mm vorhanden sein.

Erforderlichenfalls ist der Lappen K der Kopfträgerplatte 107 zu biegen (Fig. 14).

11. Aufnahmehebel

Der Aufnahmehebel ist so zu justieren, daß bei betätigter Recordtaste, Aufnahme/Wiedergabe-Schalter § 1 am Anschlag steht. Justierung durch Biegen des Aufnahmehebels vornehmen.

12. Aufnahme / Wiedergabekopf, Löschkopf

Bei Austausch des Aufnahme-/Wiedergabekopfes 103 ist folgende Vorjustierung zu beachten.

Den Aufnahme / Wiedergabekopf 103 mit Blattfeder auf den Kopfträger aufsetzen, dann mittels den Buchsen und den Zylinderschrauben Z so befestigen, daß die Bandführungen B mit den Bandführungen des Kopfträgers B 1 und B 2 fluchten (Fig. 20). Das endgültige Eintaumeln ist wie im Elektrischen Abgleich beschrieben vorzunehmen.

13. Reinigung / Schmierung

Reinigung sollte bei jeder Reparatur erfolgen.

Für eine einwandfreie Funktion des Gerätes müssen der Aufnahme-Wiedergabekopf 103, der Löschkopf 102, die Andruckrolle 128, die Tonwelle, stets einwandfrei sauber sein. Zum Reinigen dieser Teile wird vorzugsweise ein mit Reinalkohol getränkter Leinenlappen oder ein Wattestäbchen verwendet. Auf keinen Fall dürfen metallische Gegenstände verwendet werden. Auch ist das Berühren der Kopfspiegel mit ungeschützten Fingern unbedingt zu vermeiden.

Das Gerät wird im Werk an allen Lager- und Gleitstellen ausreichend geschmiert. Ein Ergänzen der Öle und Fette ist bei normalem Gebrauch erst nach ein paar Jahren erforderlich, da die wichtigsten Lagerstellen mit Ölspeicherbuchsen ausgerüstet sind. Die Motorlager sind als Longlife-Ölspeicherbuchsen ausgelegt und sind daher nicht zu schmieren.

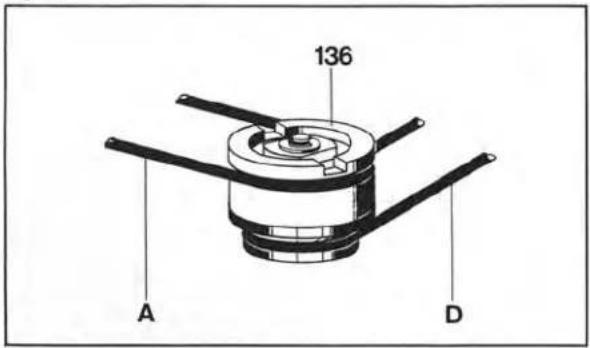

Fig. 19
136 A D

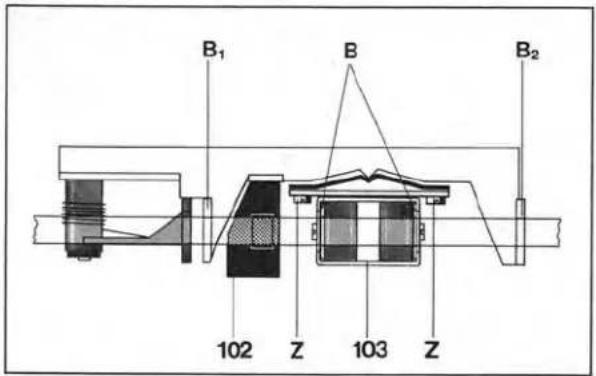

Fig. 20
B₁ B B₂ 102 Z 103 Z

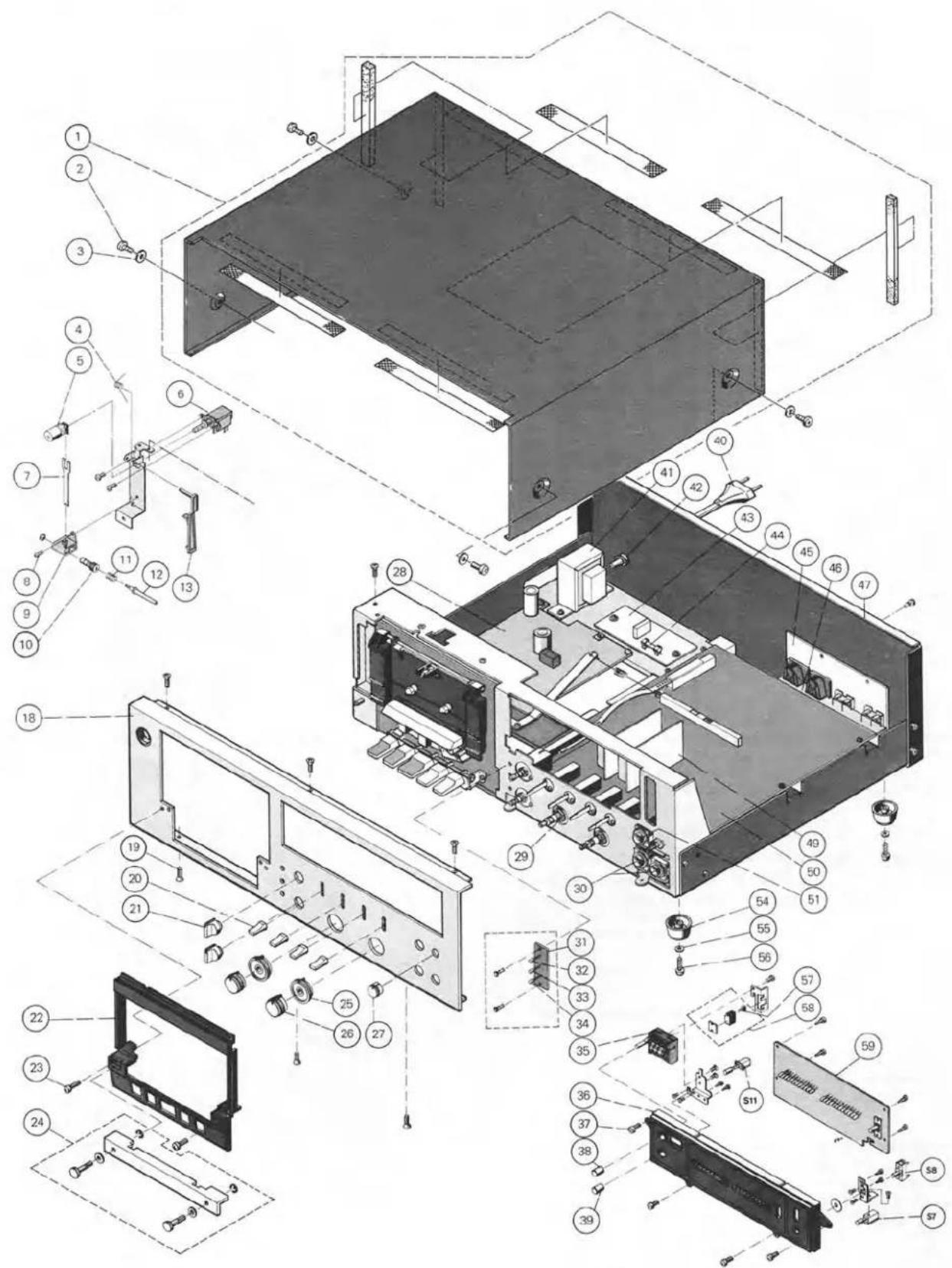

Fig.21 Explosionsdarstellung 1
DUAL C 830 - Reinigung / Schmierung - 3

Pos.	Art.-Nr.	Stck	Bezeichnung
1	263 040	1	Gehäuseblech kpl.
2	226 856	4	Zylinderschraube M 4 x 8
3	239 049	4	Scheibe 4,3
4	262 946	1	Schenkelfeder
5	263 010	1	Tastenknopf
6	262 913	1	Netzschalter Europa
	262 914	1	Netzschalter Canada/USA
7	262 969	1	Blattfeder
8	210 480	2	Zylinderschraube M 3 x 6
9	263 006	1	Lagerwinkel
10	263 007	1	Lagerachse
11	262 948	1	Druckfeder
12	262 992	1	Verbindungsachse
13	263 005	1	Lagerhebel
18	264 095	1	Frontblende Metallic-Silber kpl.
	264 096	1	Frontblende Metallic-Braun kpl.
19	203 475	10	Senkschraube M 3 x 8
20	263 000	1	Tastenknopf
21	262 999	1	Drehknopf
22	263 045	1	Frontrahmen kpl.
23	210 488	2	Zylinderschraube M 3 x 12
24	263 046	1	Kopfabdeckung
25	264 081	2	Drehknopf R
26	264 082	2	Drehknopf L
27	264 497	1	Drehknopf (Phones)
			Oscillatorplatte
28	264 097		Oscillatorplatte kpl.
D 301	263 037	2
D 302	263 037	2
D 303	264 088	1
D 304	209 867	1
D 305	264 086	1
T 301	264 092	1
T 302	263 025	1
T 303	263 027	1
IC 301	263 030	1
VR 301	229 911	2	Steller 50 kΩ
L 301	264 057	1	Oscillatorspule
L 302	262 905	1	Spule
SI 1	209 725	1	G-Schmelzeinsatz T 630 mA/250 V
SI 2	209 724	1	G-Schmelzeinsatz T 315 mA/250 V
			Mischerplatte
29	264 098	1	Mischerplatte kpl.
30	264 053	2	Mic-buchse
S 15	264 056	1	Schalter (Eingangswahl)
T 401	264 114	4
T 402	264 114	4
T 403	263 026	2
VR 401	262 911	2	Volume-Steller 50 kΩ
VR 402	262 911	2	Volume-Steller 50 kΩ
IC 401	263 031	1
			IC NJM 4548
			Anzeigeplatte
31	264 099	1	Anzeigeplatte kpl.
32	263 039	1	LED TLG 124 grün
33	264 090	1	LED TLY 124 gelb
34	263 038	1	LED RLR 124 rot
35	262 968	1	Zähler kpl.
36	264 100	1	LED-Anzeigerahmen
37	210 480	4	Zylinderschraube M 3 x 6
38	263 002	1	Zählerknopf
39	263 001	1	Memoryknopf
40	243 750	1	Netzkabel Europa
	232 995	1	Netzkabel USA
41	264 101	1	Netztrafo Europa
	264 102	1	Netztrafo Canada/USA
42	237 548	1	Kabeldurchführung m. Zugentlastung
43	262 925	1	Netzplatte unbestückt Europa

Pos.	Art.-Nr.	Stck	Bezeichnung
	262 926	1	Netzplatte unbestückt Canada/USA
44	209 710	1	G-Schmelzeinsatz T 80 mA/250 V
45	264 103	1	Anschlußbuchsenplatte kpl.
46	264 104	1	Anschlußbuchsen kpl.
47	264 105	1	Rückwand kpl. Europa
	264 106	1	Rückwand kpl. Canada/USA
			Dolby-Verstärkerplatte
49	264 107	2	Dolby-Verstärkerplatte kpl.
L 251	264 058	1	MPX Filterspule
IC 251	247 656	1	IC LM 1011
			Grundplatte
50	264 108	1	Grundplatte kpl.
51	264 052	1	Kopfhörerbuchse
D 101	264 086	8
D 102	264 086	8
D 103	264 086	8
D 104	264 086	8
D 105	264 086	8
ZD 101	264 089	1
ZD 102	264 087	1
FL 101	262 905	1	Spule 12,7 mH
L 101	265 289	1	Spule 2,2 mH
S 1	262 921	1	Schalter (Monitor)
S 2	264 115	1	Schalter (Limiter)
S 3	264 115	1	Schalter (MPX)
S 4	262 921	1	Schalter (Dolby)
S 5	264 116	1	Schalter (Bandsortenwahl)
S 6	264 117	1	Schalter (Record/Play)
T 101	263 026	4
T 102	263 026	4
T 103	263 025	18
T 104	263 025	1
T 105	263 025	18
T 106	263 025	18
T 107	263 025	18
T 108	263 025	18
T 109	263 025	18
T 110	263 025	18
T 111	263 025	18
T 112	263 025	18
T 201	265 290	1
T 202	263 025	18
T 203	264 091	1
IC 101	236 299	1
IC 102	264 094	1
VR 101	229 938	5	Steller 5 kΩ
VR 102	228 231	4	Steller 10 kΩ
VR 103	264 533	4	Steller Volume 20 kΩ
VR 104	228 231	4	Steller 10 kΩ
VR 105	238 092	4	Steller 2 kΩ
VR 106	229 938	5	Steller 5 kΩ
VR 107	238 092	4	Steller 2 kΩ
VR 108	263 041	4	Steller 20 kΩ
VR 201	229 938	5	Steller 5 kΩ
VR 202	227 265	2	Steller 1 kΩ
VR 203	227 265	2	Steller 1 kΩ
54	262 949	4	Gerätefuß
55	210 586	4	Scheibe 4,3
56	210 492	4	Zylinderschraube M 3 x 15
57	263 029	1	IC DN 6838 (IC 302)
58	263 055	1	Bandlaufüberwachung kpl.
			LED-Anzeigeplatte
59	264 109	1	LED-Anzeigeplatte kpl.
60	225 323	4	Linsenschraube B 2,9 x 8
D 501	264 086	4
D 502	264 086	4
S 7	264 054	1	Schalter (Fade Edit)
S 8	264 055	1	Schalter (Fade Edit)
S 11	246 769	1	Schalter (Memory)
S 16	262 917	1	Schalter (Ein/Aus)

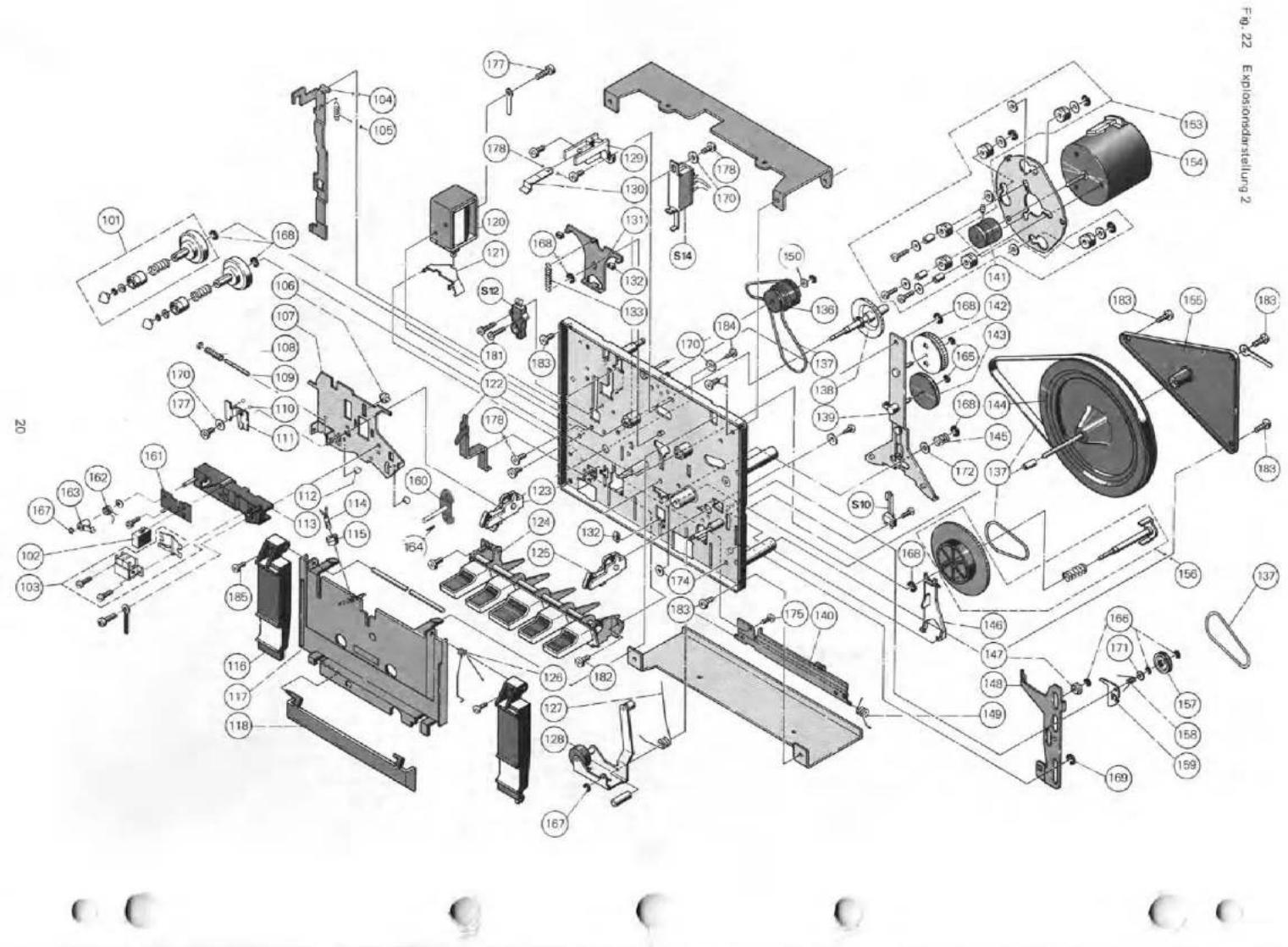

F9.22 Exploosomderstellung 2 104 105 177 178 129 130 178 170 S14 153 154 101 168 120 121 168 132 133 150 141 168 142 143 165 168 144 145 172 137 S10 166 156 137 163 162 161 102 103 107 108 109 170 177 110 111 160 164 123 124 132 174 183 175 140 146 147 149 149 166 171 157 158 159 167 126 127 128 169

Pos.	Art.-Nr.	Stck	Bezeichnung
IC 501	235 848	1	UAA 180
VR 501	227 365	1	Steller 1 k
LD 501	263 039	14	LD TLG 124 grün
LD 502	263 039	14	LD TLG 124 grün
LD 503	263 039	14	LD TLG 124 grün
LD 504	263 039	14	LD TLG 124 grün
LD 505	263 039	14	LD TLG 124 grün
LD 506	263 039	14	LD TLG 124 grün
LD 507	263 039	14	LD TLG 124 grün
LD 508	263 038	10	LD TLR 124 rot
LD 509	263 038	10	LD TLR 124 rot
LD 510	263 038	10	LD TLR 124 rot
LD 511	263 038	10	LD TLR 124 rot
LD 512	263 038	10	LD TLR 124 rot
101	263 058	2	Mitnehmer kpl.
102	264 111	1	Löschkopf kpl.
103	264 110	1	Aufnahme/Wiedergabekopf kpl.
104	262 959	1	Aufnahmeschiene
105	262 939	1	Zugfeder
106	262 971	1	Rolle B
107	264 070	1	Kopfträgerplatte
108	262 942	1	Druckfeder
109	262 950	1	Achse
110	209 353	2	Kugel 2
111	262 966	1	Stoppfeder
112	262 970	2	Rolle A
113	264 069	1	Kopfträger
114	264 059	1	Lampe
115	228 209	1	Gummitülle
116	263 060	2	Stop-Taste
117	264 496	1	Cassettenhalteplatte
118	264 085	1	Kopfvisier
120	263 063	1	Zugmagnet
	227 344	1	Diode 1 N 4001
121	262 958	1	Auslöser
122	262 965	1	Stopparm
123	262 984	1	Cassettenhalter links kpl.
124	263 064	1	Tastatur
125	262 985	1	Cassettenhalter rechts kpl.
126	262 947	1	Schenkelfeder
127	262 945	1	Schenkelfeder
128	263 065	1	Andruckhebel kpl.
129	262 986	1	Cassettenenschlag
130	262 967	1	Blattfeder
131	262 961	1	Bremsplatte
132	262 989	3	Gummitülle
133	262 938	1	Zugfeder
136	263 066	1	Kupplungsrolle kpl.
137	264 112	1	Riemensatz kpl.
138	263 068	1	Wickelrad links kpl.

Pos.	Art.-Nr.	Stck	Bezeichnung
139	262 954	1	Haupthebel
140	262 957	1	Sicherungsplatte
141	263 069	1	Antriebsrolle
142	262 974	1	Kupplung
143	262 975	1	Zwischenrad
144	263 070	1	Schwungscheibe
145	262 941	1	Druckfeder
146	262 953	1	Kupplungshebel
147	262 973	1	Distanzrolle
148	262 955	1	Pausehebel
149	262 944	1	Schenkelfeder
150	265 557	1	Scheibe Poly. 1,5/5/0,5
153	245 770	1	Motorbefestigungstülle
154	245 769	1	Motor kpl.
155	263 071	1	Unterplatine kpl.
156	263 042	1	Wickelrad rechts kpl
157	262 988	1	Zwischenrad
158	262 943	1	Schenkelfeder
159	262 956	1	Schaltriegel
160	264 072	1	Tragplatte kpl.
161	264 071	1	Bremsarmplatte
162	264 062	1	Schenkelfeder
163	264 074	1	Bremsarm
164	264 509	1	Filz (für Tragplatte)
165	210 142	1	Sicherungsscheibe 1,2
166	210 143	6	Sicherungsscheibe 1,5
167	210 144	1	Sicherungsscheibe 1,9
168	210 145	7	Sicherungsscheibe 2,3
169	210 146	4	Sicherungsscheibe 3,2
170	210 586	5	Scheibe 3,2
171	210 549	1	Scheibe 2,1
172	257 138	1	Scheibe 3,7
173	243 237	1	Scheibe 1,5
174	210 556	1	Scheibe Polyäthylen 2,4/6/0,5
175	220 876	1	Zylinderschraube M 2,6 x 3
176	223 774	4	Zylinderschraube M 2,6 x 6
177	210 469	1	Zylinderschraube M 3 x 3
178	210 472	6	Zylinderschraube M 3 x 4
179	210 486	3	Zylinderschraube M 3 x 8
180	210 488	2	Zylinderschraube M 3 x 12
181	210 433	2	Zylinderschraube M 2 x 8
182	210 475	2	Zylinderschraube M 3 x 5
183	210 480	4	Zylinderschraube M 3 x 6
184	213 471	2	Zylinderblechschraube B 2,9 x 6,5
185	217 616	2	Zylinderschraube M 2,6 x 8
S 10	262 918	1	Mikroschalter
S 12	262 920	1	Kontakt
S 14	262 915	1	Schiebeschalter
	246 964	1	Verpackungskarton
	260 881	1	Bedienungsanleitung

Änderungen vorbehalten!
