Produkttyp Hi-Fi-Stereo-Tuner
Marke / Modell Dual CT 14
Empfangsbereiche UKW 87,2–104,3 MHz, LW 145–350 kHz, MW 510–1630 kHz, KW 5,85–10,3 MHz
Abmessungen (B×H×T) 420 × 280 × 108 mm
Gewicht 3,4 kg
Stromversorgung Netzspannung umschaltbar 117/155/220/240 V, 4 VA
Empfindlichkeit (UKW) ≤ 2,5 μV bei 15 kHz Hub und 26 dB Rauschabstand
Klirrfaktor (gesamte NF) ≤ 1 % nach DIN 45 500
NF-Frequenzgang 40 Hz – 15 kHz ( – 1,5 dB)
Stereodecoder integriert, umschaltbar Mono/Stereo, Pilottonunterdrückung ≥ 35 dB
Antennenanschlüsse UKW: 240 Ω; AM: hochohmig induktiv (Ferritstab)
Bestückung 2 Feldeffekt-Transistoren, 9 Silizium-Transistoren, 10 Dioden, 3 Gleichrichter
Anzeigen Zeigerinstrument (Feldstärke/Mittenanzeige), Stereo-Leuchte, Skalenbeleuchtung
Gehäuse Nußbaum natur (Holzausführung)
Lieferumfang / Zubehör Netzantenne, Ferritstab, Bedienungsanleitung, Ersatzteilliste, Schaltplan
Wartung & Reparatur Abgleichanleitung für Stereodecoder enthalten; Ersatzteile (Widerstände, Kondensatoren, Transistoren, Spulen) gemäß Stückliste verfügbar

Häufig gestellte Fragen - CT 14 DUAL

Welche Antenne benötige ich für den UKW-Empfang?
Der Dual CT 14 hat einen 240-Ohm-Antenneneingang für UKW. Verwenden Sie eine UKW-Dipolantenne oder eine vorhandene Dachantenne mit 240 Ohm Impedanz.
Wie schalte ich zwischen den Wellenbereichen um?
Die Bereichswahl erfolgt über die sechs Tasten auf der Frontplatte: UKW, LW, MW, KW sowie zwei Tasten für Mono/Stereo und Ein/Aus.
Warum leuchtet die Stereo-Anzeige nicht?
Die Stereo-Lampe leuchtet nur bei ausreichend starkem UKW-Stereo-Signal (Pilotton 19 kHz, ca. 50–80 mV). Überprüfen Sie die Antenne und die Senderposition. Bei schwachem Signal schaltet der Tuner automatisch auf Mono.
Kann ich den Tuner an eine moderne Hi-Fi-Anlage anschließen?
Ja, der NF-Ausgang liefert ≥ 0,5 V an 47 kOhm. Schließen Sie ihn an einen Line-Eingang Ihres Verstärkers oder Receivers an. Der Ausgang ist Cinch-kompatibel (über 5-polige Buchse).
Wie reinige ich das Gerät?
Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Keine scheuernden Mittel oder Lösungsmittel verwenden. Die Frontblende kann vorsichtig mit einem milden Glasreiniger gesäubert werden.
Die Skalenbeleuchtung funktioniert nicht – was tun?
Überprüfen Sie die Skalenlampen (La1/La2, 7 V/0,3 A). Diese können von oben gewechselt werden. Beachten Sie die Sicherheitshinweise und ziehen Sie vorher den Netzstecker.
Welche Sicherung ist im Gerät verbaut?
Die Netzsicherung Si 501 hat 0,125 A träge. Sie sitzt auf der Netzteilplatine. Ersatz nur mit gleichem Wert und Typ.
Kann ich den Stereodecoder selbst nachjustieren?
Ja, in der Bedienungsanleitung ist eine detaillierte Abgleichanleitung enthalten. Dafür werden ein UKW-Stereosender, ein Oszilloskop und ein Millivoltmeter benötigt. Ohne Messgeräte ist eine vereinfachte Einstellung über den Regler R 903 während einer Stereosendung möglich.
Das Gerät hat einen starken Brumm – was kann die Ursache sein?
Mögliche Ursachen: defekte Siebelkos im Netzteil (C515, C516), schlechte Masseverbindung oder ein defekter Gleichrichter Gr 501. Überprüfen Sie die Lötstellen und die Elkos.
Wo finde ich Ersatzteile für den CT 14?
Die vollständige Ersatzteilliste ist in der Bedienungsanleitung enthalten. Ersatzteile wie Widerstände, Kondensatoren und Transistoren sind über Fachhändler oder Online-Shops beziehbar. Benutzen Sie die angegebenen Artikelnummern (z.B. 216 xxx).

Benutzerfragen zu CT 14 DUAL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Tuner kostenlos im PDF-Format! Finden Sie Ihr Handbuch CT 14 - DUAL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CT 14 von der Marke DUAL.

BEDIENUNGSANLEITUNG CT 14 DUAL

Technische Daten Dual CT 14:
FM-Teil

Empfangsbereich87,2—104,3 MHz(± 0,5 MHz)
Kreise11, davon 7 ZF
Zwischenfrequenz10,7 MHz
Antenne240 Ohm
Empfindlichkeit≤ 2,5 μV
(bei 15 kHz Hub und 26 dB Rauschabstand)
Rauschzahl≤ 4 kTo
Trennscharfe bei ± 300 kHz≥ 28 dB
Spiegelselektion≥ 40 dB
ZF-Dämpfung≥ 60 dB
ZF-Bandbreite180 kHz
Begrenzung40 μV
Geräuschspannungsabstand(1 mV, 50 mW, 1 kHz / 40 kHz Hub)≥ 65 dB
Klirrfaktor nach DIN 45 500≤ 1 %
NF-Frequenzgang40—15000 Hz (—1,5 dB)
Deemphasis50 μs
Mono-Stereo-Umschaltung20—30 μV
Übersprechen bei 1 kHz26 dB
AM-Unterdrückung≥ 40 dB
Pilottonunterdrückung bei 19 kHz≥ 35 dB
≥ 35 dB
NF-Ausgangsspannung(40 kHz Hub an 47 kOhm)≥ 0,5 V
Kleinste Abschlußimpedanz200 kOhm

Zubehör

AM-Teil
Empfangsbereich
Kreise
Zwischenfrequenz
Antenne
HF-Empfindlichkeiten

(KW gemessen über Kunstantenne nach DIN 45 300 für 6 dB Rauschabstand, MW, LW gemessen über Rahmen für 6 dB Fauschabstand)

ZF-Trennschärfe ± 9 kHz
Spiegelselektion

NF-Ausgangsspannung m = 3%
Bestückung

2Feldeffekt-Transistoren
9Silizium-Transistoren
10Dioden; 3 Gleichrichter

Abstimmanzeige:
Stereoanzeige:
Skalenbeleuchtung:
Netzspannungen:
Netzsicherungen:
Leistungsaufnahme:
Holzausführung:
Gewicht:
Maße:
LW: 145—350 kHz
MW: 510—1630 kHz
KW: 5,85—10,3 MHz
7. davon 4 ZF
460 kHz
hochohmig induktiv
KW: 20 μV
MW: 150 μV (1400 kHz)
LW: 300 μV (300 kHz)
= 30 dB
KW: 12 dB
MW: 30 dB
LW: 40 dB
≥ 0,5 V
Zeigerinstrument
Lampe 7 V; 0,1 Amp.
Lampe 7 V; 0,3 Amp.
117/155/220/240 V
250/160/125 mA
4 VA
Nußbaum natur
3,4 kg
420×280×108mm

DUAL GEBRÜDER STEIDINGER . 7742 ST. GEORGEN/SCHWARZWALD

V 441 7/1268 H

Printed in Germany

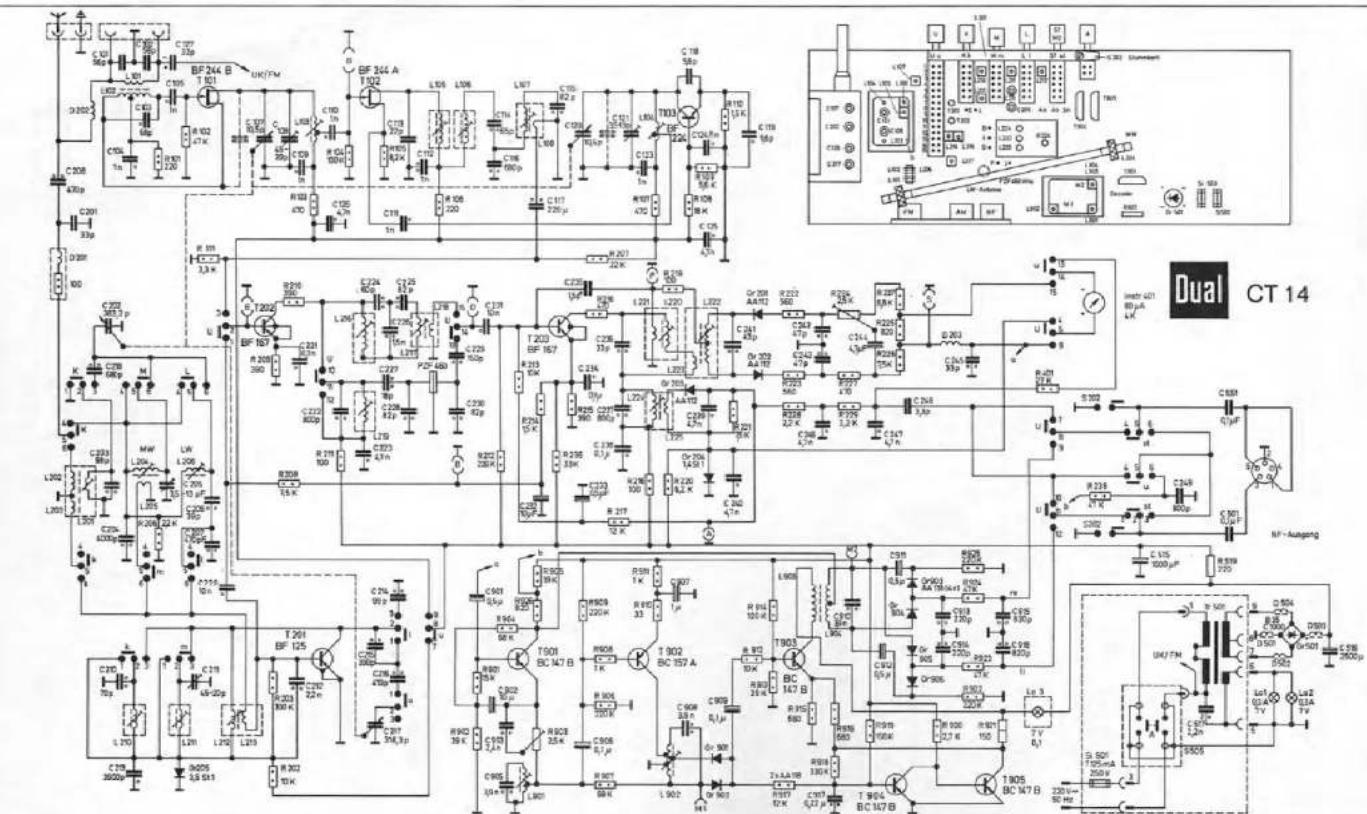

C200 600 C201 33p C202 33p C203 600 L200 L201 L202 L203 L204 L205 L206 L207 L208 L209 L210 L211 L212 L213 L214 L215 L216 L217 L218 L219 L220 L221 L222 L223 L224 L225 L226 L227 L228 L229 L230 L231 L232 L233 L234 L235 L236 L237 L238 L239 L240 L241 L242 L243 L244 L245 L246 L247 L248 L249 L250 L251 L252 L253 L254 L255 L256 L257 L258 L259 L260 L261 L262 L263 L264 L265 L266 L267 L268 L269 L270 L271 L272 L273 L274 L275 L276 L277 L278 L279 L280 L281 L282 L283 L284 L285 L286 L287 L288 L289 L290 L291 L292 L293 L294 L295 L296 L297 L298 L299 L300 L301 L302 T 900A BC 137 B BC 157 A BC 147 B BC 147 C BC 137 B BC 147 D BC 147 E BC 147 F BC 147 G BC 147 H BC 147 I BC 147 J BC 147 K BC 147 L BC 147 M BC 147 N BC 147 O BC 147 P BC 147 Q BC 147 R BC 147 S BC 147 T BC 147 U BC 147 V BC 147 W BC 147 X BC 147 Y BC 147 Z BC 147 AA BC 147 AB BC 147 AC BC 147 AD BC 147 AE BC 147 AF BC 147 AG BC 147 AH BC 147 AI BC 147 AJ BC 147 AK BC 147 AL BC 147 AM BC 147 AN BC 147 AO BC 147 AP BC 147 AQ BC 147 AR BC 147 AS BC 147 AT ABC 147 AU BC 147 AV BC 147 AW BC 147 AX BC 147 AY BC 147 AZ BC 147 AR BC 147 AS ABC 147 AT ABC 147 AU BC 147 AV BC 147 AW BC 147 AX BC 147 AU BC 147 AW BC 147 AX BC 147 AU BC 147 AW BC 147 AX BC 147 AU BC 147 AW BC 147 AX BC 147 AU BC 147 AW BC 147 AX BC 147 AU BC 147 AW BC 147 AX BC 147 AU BC 147 AW BC 1.50V DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/AC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/NCB/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/A/B/D/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/A/B/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DG/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/DC/B/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBC/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBO/TBN/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S-N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/N/S/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nS/nA/B/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A/A-A/B/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/F/M/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FM/FNFS/HFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH/KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KFOSH KCFSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCTSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSOCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCScscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscscccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccseccsecceccsecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccecccfeeccececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececececcaeebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebebeberb/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b/b-b/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fbb/fBB f b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b

2018年201920202021202220232024202520262027202820292030203120322033203420352036203720382039204020412042
(%)
1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%1.1%, 1.1%1.1%1.1%1.1%
(%)
-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-47.7-48.6-48.6-48.6-48.6-48.6-48.6-48.6
(%)
398

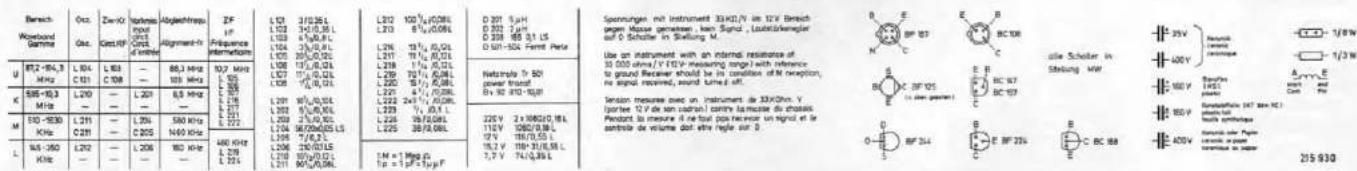

Bereich Worstand Gumme Ums 87±294,3 MHz C101 C108 L 104 L 103 L 102 L 101 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 100 L 256-163,3 MHz L 256-163,3 MHz L 256-163,3 MHz L 256-163,3 MHz L 256-163,3 MHz L 256-163,3 MHz L 256-163,3 MHz L 256-163,3 MHz M 150-9288 MHz K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 K 2288 L 455-350 MHz Zn: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Zn-Br Ks: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bzr: Bz r. (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) (in) L 104/9288L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 104L 256-163,3 K 256-163,3K 256-163,3K 256-163,3K 256-163,3K 256-163,3K 256-163,3K 256-163,3K 256-163,3K 256-163,3K 249-999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999,999 L 455-350L 455-350L 455-350L 455-350L 455-350L 455-350L 455-350L 455-350L 455-350L 455-350L 455-350 K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288 K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288K 2288 Km: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: R m: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm: Rm : P = P / P = P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P / P ,P = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T = T = T Mgs G;T < F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F > F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F> F>

DUAL CT 14 - Zubehör - 3

Stereo-Decoder-Abgleichanleitung

Der Stereo-Decoder wurde im Werk sorgfältig abgeglichen. Ein nachträgliches Abgleichen sollte nur durchgeführt werden, wenn ein Defekt zu beheben ist.

Erforderliche Meßgeräte

UKW-FM-Sender (für Stereomodulation bis 53 kHz geeignet). Stereo-Coder, Outputmeter (Röhrenvoltmeter, kleinster Meßbereich ca. 100 mV, Eingangskapazität mit Kabel max. 100 pF, sonst mit Serien C verkleinern), Oszillograph, Voltmeter für Gleichspannungen (Ri = 10 kOhm/V).

Wenn Spezialmeßgeräte fehlen, kann behelfsmäßig während einer UKW-Testsendung, bei der abwechselnd nur ein Kanal moduliert wird, am R 903 durch Nachregeln auf Tonminimum, der günstigste Übersprechwert eingestellt werden. Hierbei ist auf genaue Senderabstimmung zu achten.

Der richtig eingestellte Decoder schaltet unterhalb der für Stereo-Empfang nötigen Eingangsspannung auf Mono-Empfang. Bei Vergrößerung der Eingangsspannung auf einen Wert, der ca. 50% der maximalen Ratiospannung entspricht,

schaltet der Decoder auf Stereo-Empfang. Gleichzeitig spricht die Leuchtanzeige an. Die Umschaltung erfolgt, wenn die Pilotspannung (19 kHz) am Decoder-Eingang D 203 etwa 50—80 mV _ss beträgt.

Abgleichvorbereitung

Voraussetzung für die einwandfreie Funktion des Decoders ist sauberes Arbeiten des Empfängers. Vor dem Nachgleichen des Decoders ist deshalb erst der Empfänger zu prüfen bzw. nachzugleichen. Beim Nachgleichen muß die UKW-Taste gedrückt und sowohl der Klang- als auch der Balanceregler auf Mittenstellung gebracht werden.

Verbinden Sie den Sender über die abgeschirmte Leitung mit dem Antennen-Eingang (240 Ohm) des Empfängers und modulieren Sie ihn mit einem Stereo-Signal (in der Abgleichanleitung entspricht in der Rubrik „Sendermodulation“ das Signal mit 19 kHz bei einem Hub von 6,35 kHz dem vom Stereo-Decoder gelieferten HF-Signal mit Pilot-Signal, jedoch ohne NF-Modulation). Die Ausgangsspannung beträgt ca. 1 mV.

Der Übersprechregler soll Mittenstellung anzeigen, Gerät und Decoder müssen Betriebstemperatur haben.

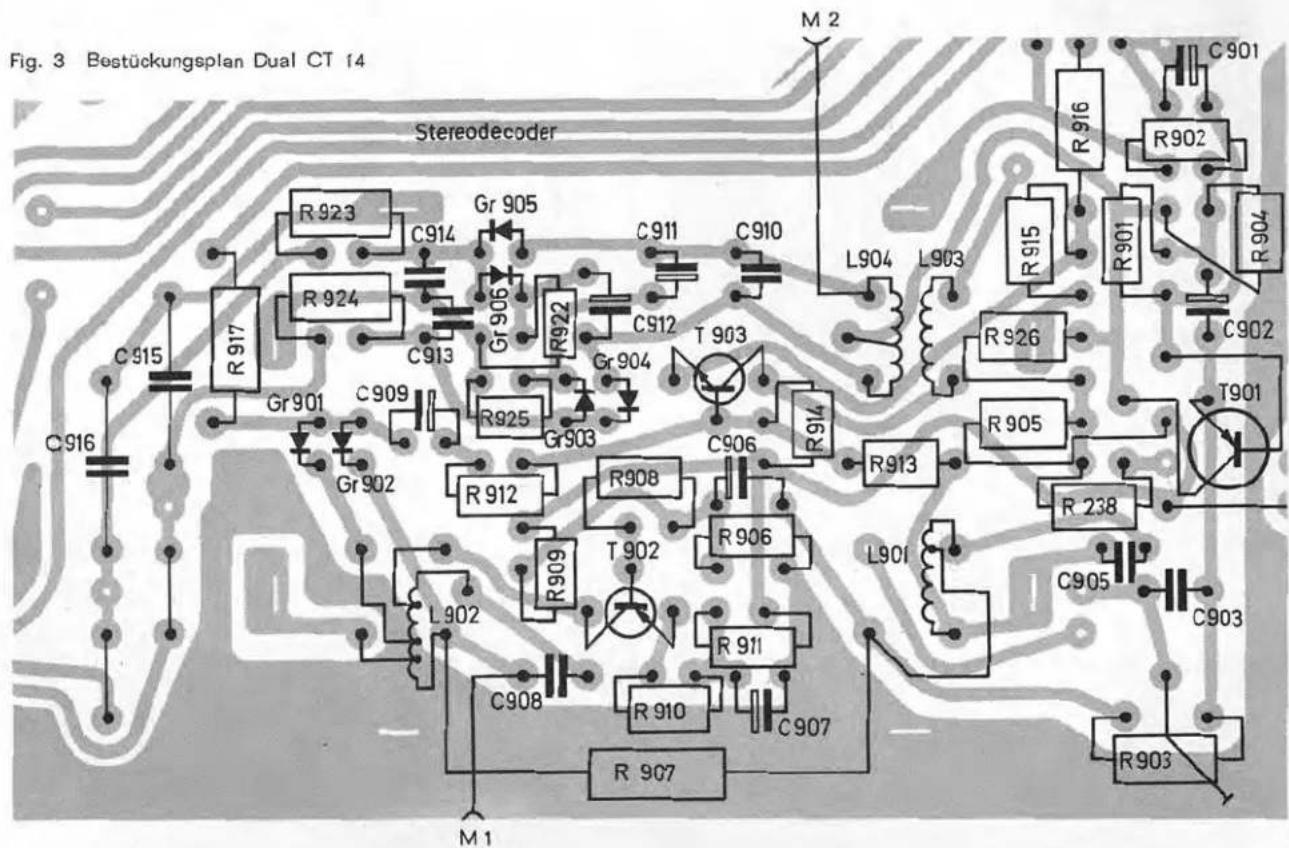

Fig. 3 Bestückungsplan Dual CT 14 Stereodecoder M 2 R923 C914 Gr 905 C911 C910 L904 L903 C901 R924 C913 Gr 906 C912 T 903 R922 Gr 904 R925 Gr 903 C906 R914 R912 R908 T 902 R906 L902 R911 C908 R 910 C907 R 907 M 1 C915 Gr 901 C909 Gr 902 C916 R916 R902 R915 R901 R904 C902 R905 R 238 C905 C903 T901

Abgleichanleitung

AbgleichvorgangSender-modulationIndicator-anschlußAbgleich-punktEinstellwertBemerkung
Betriebs-spannungC 115(Voltmeter Ri = 10 kOhm/V)12—15 V
Eingangsfilter
19 kHz Kreise19 kHz, Hub ca. 6,35 kHzMeßpunkt M 1(Röh.-Voltm.,Oszillograph)L 901L 902max. (ca. 3V_ss )Coder nur mit Pilot moduliert
38 kHz Kreise19 kHz, Hub ca. 6,35 kHzMeßpunkt M 2(Röh.-Voltm.,Oszillograph)L 903L 904max. (ca. 12V_ss )
Phasenkorrektur19 kHz, Hub ca. 6,35 kHz1 kHz links,Hub ca. 40 kHzLautsprecher-buchse rechts(Outputmeter)R 903L 902ca. 20^ nach links drehenmin.Lautstärkeregler so einstellen, daß an der Lautsprecherbuchse links ca. 2 V vorhanden sind
ÜbersprechenKontrolle der Kanaltrennung19 kHz, Hub ca. 6,35 kHz1 kHz links,Hub ca. 40 kHz19 kHz, Hub ca. 6,35 kHzAbwechselnd links und rechts1 kHz, Hub ca. 40 kHzLautsprecher-buchse rechts(Outputmeter)Lautsprecher-buchsen rechtsund links(Outputmeter)R 903R 903min.min. (bester Mittelwert für alle Frequenzen, links und rechts)Lautstärkeregler nicht verändernLautstärkeregler nicht verändern,Übersprechdämpfung bei 1 kHz mindestens 34 dB(Spannungsverhältnis 1 : 50)
Schwellwert für die Umschaltung auf Stereo-empfangKontrolleA: Coder mitPilotregelung:Pilothub auf 6,35 kHz:ca. 10 mVHF-Ausgang,NF 1 kHz(1,3 kHz)links, Hub ca. 40 kHzLautsprecher-buchse rechts(Outputmeter)MPX-Ausgangs-regler des Coders auf „0“, dann langsam bis zum Ansprechen des Leuchtsignals aufdrehenDie Stereolampe leuchtet ab ca. 50% der Coder-Ausgangs-spannung. Gleichzeitig verringert sich die NF-Ausgangsspannung auf den Übersprech-Restwert
B: Coder mitHF-Regelung:Pilothub 6,35 kHz, 10 mVHF-Ausgang,NF 1 kHz links,Hub ca. 40 kHzLautsprecher-buchse links(Outputmeter)HF-Regler des Coders auf „0“, dann langsam bis zum Ansprechen des Leuchtsignals aufdrehen
Sender:HF-Ausgang 10 mV Modula-tion: Pilot 19 kHzD 203(Röh.-Voltm.,Oszillograph)Modulation von „0“ langsam aufdrehen bis Leuchtsignal ansprichtPilotspannung 19 kHz an D 203 ca. 50—80 mV _ss

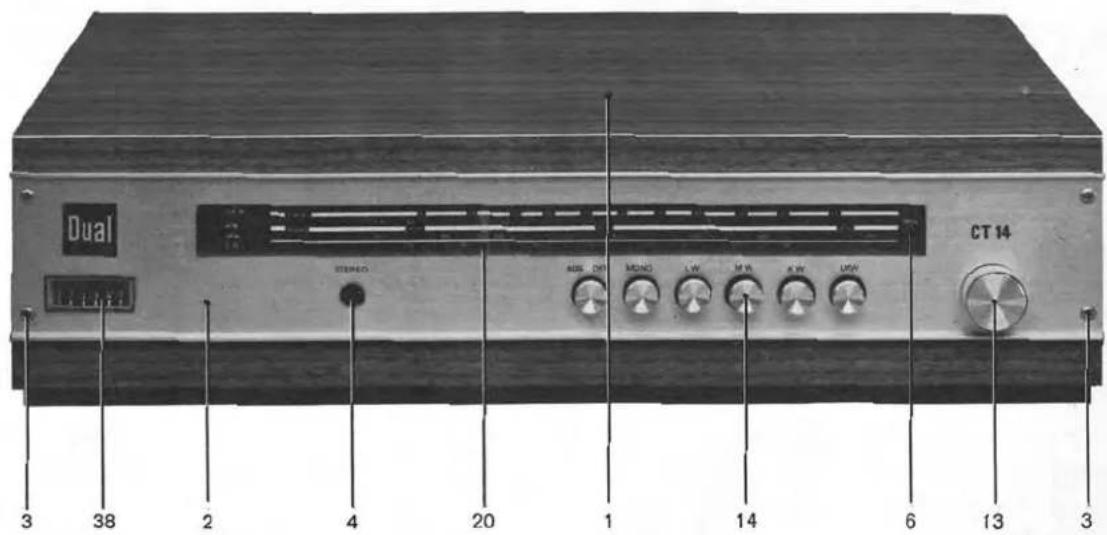

Fig. 4 Hi-Fi-Stereo-Tuner-Componente Dual CT 14
Dual CT 14 38 2 4 20 1 14 6 13 3

Ersatzteile Dual CT 14

Pos.-Nr.Artikel-Nr.BezeichnungAnzahl pro GerätPreis pro Stück DM
1215 900Gehäuse kpl. (nußbaum)156.50
2217 036Frontblende kpl.111.50
3202 246Linsensenkholzschraube mit Kreuzschlitz 2,7 x 104—.05
4215 913Leuchtstab1—.09
5210 204Sperscheibe 61—.05
6215 914Skala18.40
7215 921Rückwand kpl.12.20
8216 058Rückwandleiste11.50
9216 050Montageboden13.90
10215 924Typenschild1—.20
11210 486Zylinderschraube AM 3 x 83—.02
210 586Scheibe verzinkt3—.01
12210 520Zylinderschraube AM 4 x 152—.04
210 648Scheibe verzinkt2—.02
13215 927Drehknopf kpl.1—.90
203 239Filzring1—.02
14216 051Tastenknopf für Tastatur6—.40
15216 052Reflektor1—.55
16211 664Sechskantblechschraube B 2,9 x 9,514—.05
17216 080Traverse12.—
18211 664Sechskantblechschraube B 2,9 x 9,514—.05
19216 053Zeigerträgerschlitten1—.30
20216 054Zeiger1—.28
21216 055Seilspanner1—.23
22216 056Umlenkklammer2—.08
23216 057Druckfeder1—.09
24216 059Seilrolle1—.28
25216 060Knopfhalter für Federring1—.05
26216 061Rolle 10 mm Durchmesser2—.10
27216 082Achse für Umlenkrolle2—.40
28216 062Spezial-Antriebsschnur1—.38
29216 063Schwungmasse11.20
30216 065Kontaktgehäuse „Stereo“ mit Schieber12.10
31216 066Kontaktgehäuse UKW mit Schieber13.—
32216 067Kontaktgehäuse LW mit Schieber31.90
33216 067Kontaktgehäuse MW mit Schieber31.90
34216 067Kontaktgehäuse KW mit Schieber31.90
35216 068Netzschalter für Tastatur12.80
36216 069Fassung für Stereo und Skalenlampe3—.37
La3216 070Stereoanzeigelampe 7 V, 0,1 A, matt1—.30
La1/La2209 439Skalenlampe 7 V, 0,3 A, glasklar2—.42
37216 072Winkel für Stereoanzeige1—.15
38216 073Anzeigeinstrument111.—
39216 075Winkel für Instrument1—.25
40216 076Halteblech1—.25
41211 664Sechskantblechschraube B 2,9 x 9,514—.05
42216 077Winkel für Reflektor1—.10
43211 664Sechskantblechschraube B 2,9 x 9,514—.05
44216 078Abstandstück für Chassis2—.25
45210 523Zylinderschraube AM 4 x 202—.05
46216 079Abstandstück rund (unter dem Chassis)2—.25
47210 494Zyinderschraube AM 3 x 202—.02
210 586Scheibe2—.01
48211 664Sechskantblechschraube B 2,9 x 9,514—.05
210 586Scheibe2—.01
49210 516Zylinderschraube AM 4 x 82—.02
210 641Scheibe2—.02
50216 081Antennenbuchse UKW, LW, MW, KW1—.70
51209 461Flanschsteckdose 5-pol.1—.56
52216 083Halterung verzinkt1—.15
53210 516Zylinderschraube AM 4 x 82—.02
210 641Scheibe2—.02
Tr 501216 084Netztrafo113.50
Si 501209 717Netzsicherung 0,125 A träge1—.47
54216 085Miniaturfassung1—.84
55216 086Novalstecker1—.75
56210 516Zylinderschraube AM 4 x 82—.02
210 641Scheibe2—.02
57216 087Netzteil kpl.118.—
58216 089Ferritstab13.—
59216 090Ferritstabhalter2—.15
60216 092Stützpunkthalter auf Ferritstab1—.15
61216 094Abschirmkappe für Netzschalter1—.45
62216 095Abschirmrahmen für Filter und Spulen3—.15
63216 096Manschette für Isolation im Abschirmrahmen3—.08
64216 097Deckel für Abschirmrahmen1—.15
65216 098Abschirmblech unter der Druckplatte1—.08
66216 260Faston-Flachstecker10—.15
67216 261Netzantenne11.—
68216 262Netzchnur mit Stecker12.25
69216 263Kugelschlinge für ELKO1—.08
70210 515Zylinderschraube AM 4 x 6 (für Drehkondensator)2—.02
71210 157Zahnscheibe 4,32—.02
72204 783Verbindungskabel kpl.14.—
73205 275Verpackungskarton kpl.14.90
74215 931Bedienungsanleitung—
Filter, Fallen, Spulen, Ferrox-Perlen
L 101 *216 264Antennen- und Vorkreisspule UKW2—
L 102 *216 264Antennen- und Vorkreisspule UKW2—
L 103 *216 265Zwischenkreisspule UKW1—
L 104 *216 266Oszillatorspule UKW1—
L 105 *216 267Kollektorspule1—
L 106 *216 268Kreisspule UKW1—
L 107 *216 269Kreis- und Koppelspule UKW2—
L 108 *216 269Kreis- und Koppelspule UKW2—
L 201 *216 270Antennen-Mischspule KW3—
L 202 *216 270Antennen-Mischspule KW3—
L 203 *216 270Antennen-Mischspule KW3—
L 204 *216 116Ferritvorkreis-Koppelspule MW2—
L 205 *216 116Ferritvorkreis-Koppelspule MW2—
L 206 *216 117Ferritvorkreisspule LW1—
L 210 *216 118Oszillatorspule KW1—
L 211 *216 119Oszillatorspule MW1—
L 212 *216 120Oszillatorspule LW2—
L 213 *216 120Oszillatorspule LW2—
L 216 *216 121Kollektorspule 10,7 MHz1—
L 217 *216 122Kreis-Basisspule 10,7 MHz2—
L 218 *216 122Kreis-Basisspule 10,7 MHz2—
L 219 *216 123Kreisspule 460 kHz1—
L 220 *216 124Kollektor-Zusatzspule 10,7 MHz2—
L 221 *216 124Kollektor-Zusatzspule 10,7 MHz2—
L 222 *216 125Ratio-Koppelspule 10,7 MHz2—
L 223 *216 125Ratio-Koppelspule 10,7 MHz2—
L 224 *216 126Dioden-Kollektorspule 460 kHz2—
L 225 *216 126Dioden-Kollektorspule 460 kHz2—
L 901 *216 127Pilotspule1—

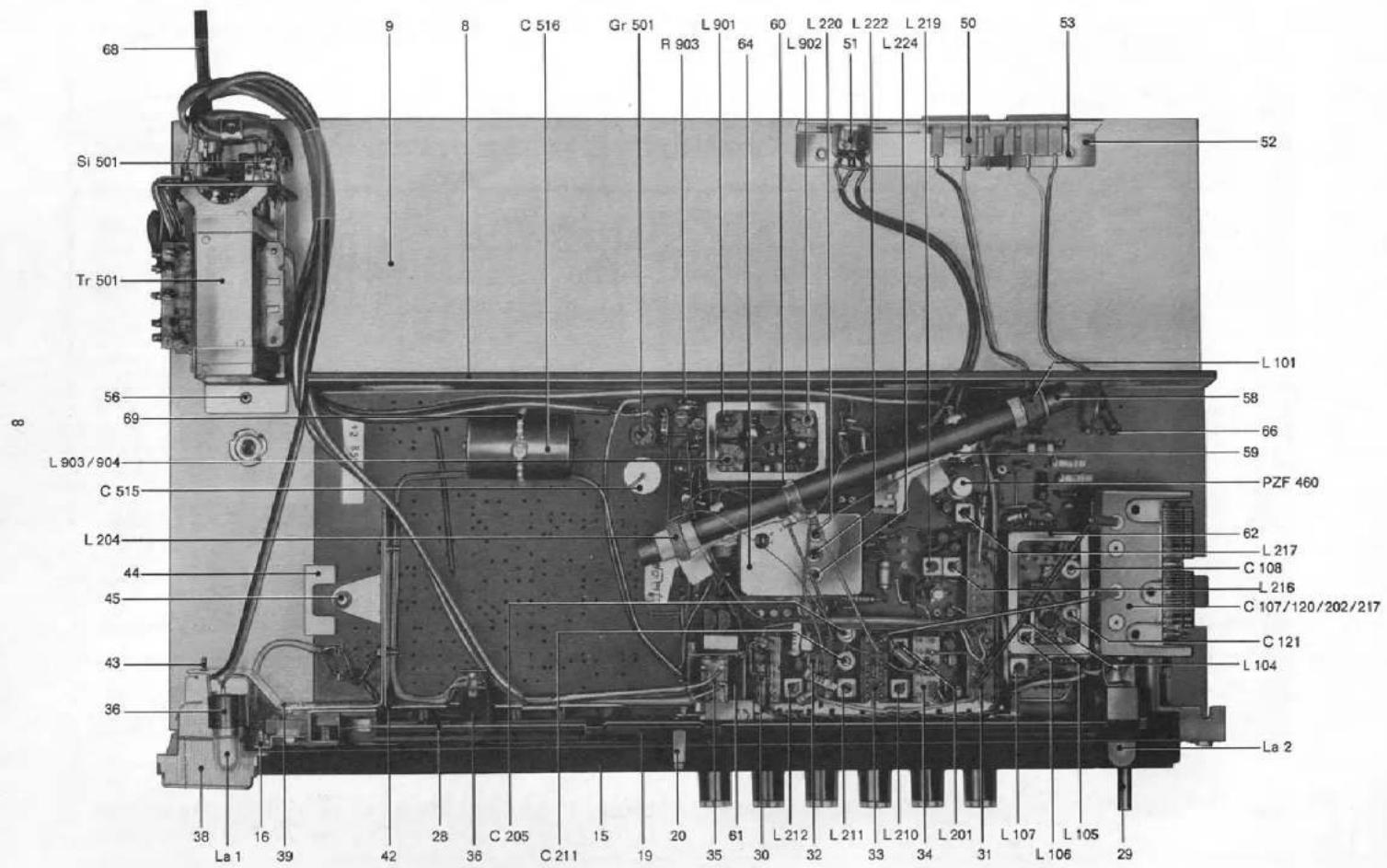

Fig. 5 Chassis Dual CT 14
68 Si 501 Tr 501 56 69 L 903/904 C 515 L 204 44 45 43 36 9 8 C 516 Gr 501 R 903 64 L 901 60 L 220 L 222 L 219 50 53 52 L 101 58 66 59 PZF 460 62 L 217 C 108 L 216 C 107/120/202/217 C 121 L 104 La 2 38 16 La 1 39 42 28 36 C 205 C 211 15 19 20 35 61 L 212 L 211 L 210 L 201 L 107 L 105 29

DUAL CT 14 - Abgleichvorbereitung - 4

DUAL CT 14 - Abgleichvorbereitung - 5

DUAL CT 14 - Abgleichvorbereitung - 6

DUAL CT 14 - Abgleichvorbereitung - 7

DUAL CT 14 - Abgleichvorbereitung - 8

DUAL CT 14 - Abgleichvorbereitung - 9

DUAL CT 14 - Abgleichvorbereitung - 10

Pos.-Nr.Artikel-Nr.BezeichnungAnzahl pro GerätPreis pro Stück DM
L 902 *216 128Pilotspule1—
L 903 *216 129Übertrager2—
L 904 *216 129Übertrager2—
PZF 460 *216 130Piezofilter1—
D 201 *216 131Drossel Antenne1—
D 202 *216 132Drossel Ratio1—
D 203 *216 133Drossel Antenne1—
D 101 *216 134Ferrox-Perle12—
D 102 *216 134Ferrox-Perle12—
D 501 *216 134Ferrox-Perle12—
D 502 *216 134Ferrox-Perle12—
D 503 *216 134Ferrox-Perle12—
D 504 *216 134Ferrox-Perle12—
Transistoren, Dioden, Gleichrichter, Stabilisatoren
T 101216 135Transistor BF 244 B110.40
T 102216 136Transistor BF 244 A116.—
T 103216 137Transistor BF 22419.55
T 201216 138Transistor BF 12512.60
T 202216 139Transistor BF 167 selektiert weiß24.40
T 203216 139Transistor BF 167 selektiert weiß24.40
T 901216 141Transistor BF 167 unselektiert15.90
T 902216 142Transistor BC 157 A13.25
T 903213 290Transistor BC 147 B31.70
T 904213 290Transistor BC 147 B31.70
T 905213 290Transistor BC 147 B31.70
Gr 201216 143Diodenpaar AA 11221.50
Gr 202216 143Diodenpaar AA 11221.50
Gr 203216 144Diode AA 11211.40
Gr 901216 145Diode AA 11861.70
Gr 902216 145Diode AA 11861.70
Gr 903216 145Diode AA 11861.70
Gr 904216 145Diode AA 11861.70
Gr 905216 145Diode AA 11861.70
Gr 906216 145Diode AA 11861.70
Gr 501216 146Gleichrichter B 35, C 100013.30
Gr 204216 147Stabilisator 1,4 V, 1 mA1—.90
Gr 205216 148Stabilisator 3,5 V, 1 mA11.05
Widerstände
R 101216 149Schicht-Widerstand 220 Ohm, 0,125 W, 5%2—.15
R 102216 150Schicht-Widerstand 47 kOhm, 0,125 W, 5%3—.15
R 103216 151Schicht-Widerstand 470 Ohm, 0,125 W, 5%3—.15
R 104216 152Schicht-Widerstand 100 kOhm, 0,125 W, 5%1—.15
R 105216 153Schicht-Widerstand 8,2 kOhm, 0,125 W, 5%2—.15
R 106216 149Schicht-Widerstand 220 Ohm, 0,125 W, 5%2—.15
R 107216 151Schicht-Widerstand 470 Ohm, 0,125 W, 5%3—.15
R 108216 154Schicht-Widerstand 18 kOhm, 0,125 W, 5%1—.15
R 109216 155Schicht-Widerstand 5,6 kOhm, 0,125 W, 5%1—.15
R 110216 156Schicht-Widerstand 1,5 kOhm, 0,125 W, 5%2—.15
R 111216 157Schicht-Widerstand 3,3 kOhm, 0,125 W, 5%1—.15
R 202216 158Schicht-Widerstand 10 kOhm, 0,125 W, 5%2—.15
R 203216 159Schicht-Widerstand 330 kOhm, 0,125 W, 5%1—.15
R 206216 160Schicht-Widerstand 2,2 kOhm, 0,125 W, 5%4—.15
R 207216 175Schicht-Widerstand 22 kOhm, 0,125 W, 5%1—.15
R 208216 161Schicht-Widerstand 7,5 kOhm, 0,125 W, 5%3—.15
R 209216 162Schicht-Widerstand 390 Ohm, 0,125 W, 5%3—.15
R 210216 162Schicht-Widerstand 390 Ohm, 0,125 W, 5%3—.15
R 211216 163Schicht-Widerstand 100 Ohm, 0,125 W, 5%3—.15
R 212216 164Schicht-Widerstand 220 kOhm, 0,125 W, 5%1—.15
R 213216 158Schicht-Widerstand 10 kOhm, 0,125 W, 5%2—.15
R 214216 156Schicht-Widerstand 1,5 kOhm, 0,125 W, 5%2—.15
R 215216 162Schicht-Widerstand 390 Ohm, 0,125 W, 5%3—.15
R 216216 151Schicht-Widerstand 470 Ohm, 0,125 W, 5%3—.15
R 217216 166Schicht-Widerstand 12 kOhm, 0,125 W, 5%1—.15
R 218216 163Schicht-Widerstand 100 Ohm, 0,125 W, 5%3—.15
R 219216 163Schicht-Widerstand 100 Ohm, 0,125 W, 5%3—.15
R 220216 153Schicht-Widerstand 8,2 kOhm, 0,125 W, 5%2—.15
R 221216 161Schicht-Widerstand 7,5 kOhm, 0,125 W, 5%3—.15
R 222216 167Schicht-Widerstand 560 Ohm, 0,125 W, 5%2—.15
R 223216 167Schicht-Widerstand 560 Ohm, 0,125 W, 5%2—.15
R 224216 168Drehwiderstand 2,5 kOhm, 0,05 W1—.55
R 225216 176Schicht-Widerstand 820 Ohm, 0,125 W, 5%2—.15
R 226216 161Schicht-Widerstand 7,5 kOhm, 0,125 W, 5%3—.15
R 227216 160Schicht-Widerstand 2,2 kOhm, 0,125 W, 5%4—.15
R 228216 160Schicht-Widerstand 2,2 kOhm, 0,125 W, 5%4—.15
R 229216 160Schicht-Widerstand 2,2 kOhm, 0,125 W, 5%4—.15
R 236216 171Schicht-Widerstand 33 kOhm, 0,125 W, 5%1—.15
R 237216 172Schicht-Widerstand 6,8 kOhm, 0,125 W, 5%1—.15
R 238216 150Schicht-Widerstand 47 kOhm, 0,125 W, 5%4—.15
R 401216 174Schicht-Widerstand 27 kOhm, 0,125 W, 5%1—.15
R 519216 179Schicht-Widerstand 220 Ohm, 0,3 W, 5%1—.15
R 901216 177Stand-Widerstand 15 kOhm, 0,125 W, 5%1—.15
R 902216 180Stand-Widerstand 39 kOhm, 0,125 W, 5%2—.15
R 903216 169Drehwiderstand 2,5 kOhm, 0,1 W1—.70
R 904216 181Stand-Widerstand 68 kOhm, 0,125 W, 5%1—.15
R 905216 182Stand-Widerstand 3,9 kOhm, 0,125 W, 5%1—.15
R 906216 183Stand-Widerstand 220 kOhm, 0,125 W, 5%4—.15
R 907216 184Schicht-Widerstand 56 kOhm, 0,125 W, 5%1—.15
R 908216 178Stand-Widerstand 1 kOhm, 0,125 W, 5%2—.15
R 909216 183Stand-Widerstand 220 kOhm, 0,125 W, 5%4—.15
R 910216 185Stand-Widerstand 33 Ohm, 0,125 W, 5%1—.15
R 911216 178Stand-Widerstand 1 kOhm, 0,125 W, 5%2—.15
R 912216 158Stand-Widerstand 10 kOhm, 0,125 W, 5%1—.15
R 913216 180Stand-Widerstand 39 kOhm, 0,125 W, 5%2—.15
R 914216 187Stand-Widerstand 120 kOhm, 0,125 W, 5%1—.15
R 915216 188Stand-Widerstand 680 Ohm, 0,125 W, 5%1—.15
R 916216 189Steck-Widerstand 680 Ohm, 0,125 W, 5%1—.15
R 917216 190Steck-Widerstand 12 kOhm, 0,125 W, 5%1—.15
R 918216 191Stand-Widerstand 330 kOhm, 0,125 W, 5%1—.15
R 919216 192Stand-Widerstand 150 kOhm, 0,125 W, 5%1—.15
R 920216 193Steck-Widerstand 2,7 kOhm, 0,125 W, 5%1—.15
R 921216 194Schicht-Widerstand 150 Ohm, 0,125 W, 5%1—.20
R 922216 183Stand-Widerstand 220 kOhm, 0,125 W, 5%4—.15
R 923216 150Stand-Widerstand 47 kOhm, 0,125 W, 5%4—.15
R 924216 150Schicht-Widerstand 47 kOhm, 0,125 W, 5%4—.15
R 925216 183Stand-Widerstand 220 kOhm, 0,125 W, 5%4—.15
R 926216 176Stand-Widerstand 820 Ohm, 0,125 W, 5%2—.15
Kondensatoren
C 101216 200Keramik-Kondensator 56 pF, 160 V, 5%2—.30
C 102216 200Keramik-Kondensator 56 pF, 160 V, 5%2—.30
C 103216 201Keramik-Kondensator 6,8 pF, 40 V, 5%1—.38
C 104216 202Perl-Kondensator 1 nF, 500 V, 5%5—.30
C 105216 202Perl-Kondensator 1 nF, 500 V, 5%5—.30
C 107216 203Dreh-Kondensator AM/FM113.30
C 108216 204Trimmer 4,5/20 pF, 160 V21.28
C 109216 202Perl-Kondensator 1 nF, 500 V, 5%5—.30
C 110216 205Perl-Kondensator 680 pF, 500 V, 5%1—.38
C 111216 202Perl-Kondensator 1 nF, 500 V, 5%5—.30
C 112216 206Styroflex-Kondensator 1 nF, 63 V, 5%1—.38
C 113216 207Keramik-Kondensator 22 pF, 40 V, 5%1—.38
C 114216 208Styroflex-Kondensator 65 pF, 63 V, 5%1—.45
C 115216 209Styroflex-Kondensator 82 pF, 63 V, 5%4—.45
C 116216 210Styroflex-Kondensator 820 pF, 63 V, 5%1—.38
C 117216 202Perl-Kondensator 1 nF, 500 V, 5%5—.30
C 118216 211Keramik-Kondensator 5,6 pF, 40 V, 5%2—.38
C 119216 212Keramik-Kondensator 47 pF, 40 V, 5%1—.38
C 120216 203Dreh-Kondensator AM/FM113.30
C 121216 213Trimmer 3,5/13 pF, 160 V21.28
C 122216 211Keramik-Kondensator 5,6 pF, 40 V, 5%2—.38
C 123216 214Keramik-Kondensator 1 nF, 400 V, 5%1—.30
C 124216 215Keramik-Kondensator 680 pF, 400 V, 5%1—.30
C 125216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 126216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 127216 217Keramik-Kondensator 33 pF, 400 V, 5%1—.38
C 201216 218Keramik-Kondensator 33 pF, 40 V, 5%1—.38
C 202216 203Dreh-Kondensator AM/FM113.30
C 203216 219Styroflex-Kondensator 98 pF, 63 V, 5%1—.38
C 204216 220Styroflex-Kondensator 4 nF, 63 V, 5%1—.53
C 205216 213Trimmer 3,5/13 pF, 160 V, 5%21.28
C 206216 221Styroflex-Kondensator 39 pF, 63 V, 5%1—.38
C 207216 222Styroflex-Kondensator 470 pF, 63 V, 5%2—.45
C 210216 223Styroflex-Kondensator 60 pF, 63 V, 5%2—.45
C 211216 204Trimmer 4,5/20 pF, 160 V21.28
C 212216 224Styroflex-Kondensator 2,2 nF, 63 V, 5%1—.53
C 213216 225Keramik-Kondensator 3,9 nF, 63 V, 5%1—.38
C 214216 226Styroflex-Kondensator 99 pF, 63 V, 8%1—.45
C 215216 227Styroflex-Kondensator 390 pF, 63 V, 5%1—.45
C 216216 228Styroflex-Kondensator 410 pF, 63 V, 5%1—.38
C 217216 203Dreh-Kondensator AM/FM113.30
C 218216 229Styroflex-Kondensator 680 pF, 63 V, 5%1—.38
C 220216 230Keramik-Kondensator 10 nF, 15 V, 5%2—.23
C 221216 231Keramik-Kondensator 0,1 μF, 15 V, 5%3—.53
C 222216 232Styroflex-Kondensator 800 pF, 63 V, 5%3—.45
C 223216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 224216 223Styroflex-Kondensator 60 pF, 63 V, 5%2—.45
C 225216 209Styroflex-Kondensator 82 pF, 63 V, 5%4—.45
C 226216 233Styroflex-Kondensator 1,5 nF, 63 V, 5%1—.45
C 227216 234Styroflex-Kondensator 18 pF, 63 V, 5%1—.53
C 228216 209Styroflex-Kondensator 82 pF, 63 V, 5%4—.45
C 229216 235Styroflex-Kondensator 150 pF, 63 V, 5%1—.45
C 230216 209Styroflex-Kondensator 82 pF, 63 V, 5%4—.45
C 231216 230Keramik-Kondensator 10 nF, 15 V, 5%2—.23
C 232211 037Elektrolyt-Kondensator 10 μF, 15 V11.05
C 233216 236Elektrolyt-Kondensator 0,5 μF, 70 V12.10
C 234216 231Keramik-Kondensator 0,1 μF, 15 V, 5%3—.53
C 235216 237Keramik-Kondensator 1,5 pF, 250 V, 5%1—.30
C 236216 238Styroflex-Kondensator 33 pF, 63 V, 5%2—.53
C 237216 232Styroflex-Kondensator 800 pF, 63 V, 5%3—.45
C 238216 231Keramik-Kondensator 0,1 μF, 15 V, 5%3—.53
C 239216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 240216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 241216 239Styroflex-Kondensator 43 pF, 63 V, 5%1—.45
C 242216 240Styroflex-Kondensator 47 pF, 63 V, 5%2—.53
C 243216 240Styroflex-Kondensator 47 pF, 63 V, 5%2—.53
C 244216 241Elektrolyt-Kondensator 4,7 μF, 16 V, 5%11.05
C 245216 238Styroflex-Kondensator 33 pF, 63 V, 5%2—.53
C 246216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 247216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 248216 242Styroflex-Kondensator 3,3 nF, 63 V, 5%1—.53
C 249216 232Styroflex-Kondensator 800 pF, 63 V, 5%3—.45
C 501216 243Styroflex-Kondensator 0,1 μF, 160 V, 5%2—.45
C 515211 072Elektrolyt-Kondensator 1000 μF, 15 V12.05
C 516211 077Elektrolyt-Kondensator 2500 μF, 20 V13.10
C 517216 246Keramik-Kondensator 2,2 nF, 400 V, 5%1—.83
C 551216 243Styroflex-Kondensator 0,1 μF, 160 V, 5%2—.45
C 563216 216Keramik-Kondensator 4,7 nF, 30 V, 5%8—.75
C 901216 247Elektrolyt-Kondensator 0,5 μF, 35—40 V31.28
C 902211 035Elektrolyt-Kondensator 10 μF, 10—12 V11.12
C 903216 249Styroflex-Kondensator 2,4 nF, 63 V, 5%1—.45
C 905216 250Styroflex-Kondensator 3,9 nF, 63 V, 5%3—.45
C 906216 251Elektrolyt-Kondensator 0,1 μF, 35—40 V21.05
C 907216 252Elektrolyt-Kondensator 1 μF, 25—30 V11.05
C 908216 250Styroflex-Kondensator 3,9 nF, 63 V, 5%3—.45
C 909216 251Elektrolyt-Kondensator 0,1 μF, 35—40 V21.05
C 910216 250Styroflex-Kondensator 3,9 nF, 63 V, 5%3—.45
C 911216 247Elektrolyt-Kondensator 0,5 μF, 35—40 V31.28
C 912216 247Elektrolyt-Kondensator 0,5 μF, 35—40 V31.28
C 913216 244Styroflex-Kondensator 220 pF, 63 V, 5%2—.30
C 914216 244Styroflex-Kondensator 220 pF, 63 V, 5%2—.30
C 915216 255Styroflex-Kondensator 390 pF, 63 V, 5%2—.38
C 916216 255Styroflex-Kondensator 390 pF, 63 V, 5%2—.38
C 917216 248Styroflex-Kondensator 0,22 μF, 100 V, 5%1—.75

Änderungen vorbehalten
Die mit * bezeichneten Teile sind nicht als Ersatzteil lieferbar.
Die Notierungen verstehen sich ohne MwSt. freibleibend netto ab Werk mit Ausnahme der fettgedruckten, bei denen es sich um Bruttopreise handelt.

Eigene Eintragungen:

Dual

Dual Gebrüder Steidinger - 7742 St. Georgen/Schwarzwald

Der Austausch der genannten Bauteile kann ohne Spezialwerkzeuge in der nachstehenden Reihenfolge vorgenommen werden.

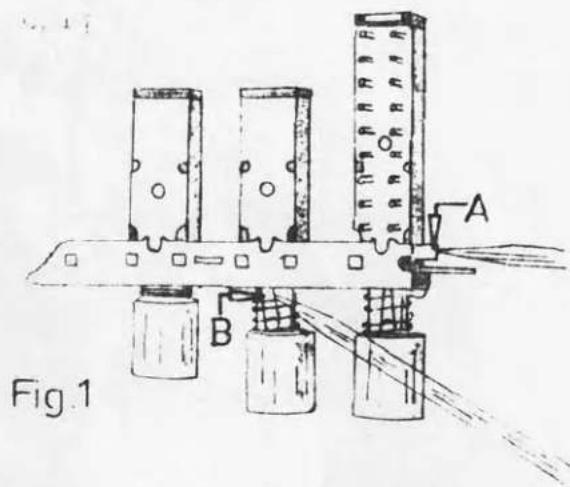

Ausbau (siehe Fig. 1)

Das Empfängerschassis ist aus dem Gehäuse zu nehmen und der Reflektor für die Skalen-Beleuchtung zu demontieren. Sämtliche Tästen sind in ungedrückte Stellung zu bringen.

Fig.1

Die auf der rechten Seite des Tastenaggregates hervorstehende Metall-zunge A wird um ca. 4 mm eingedrückt und mit einer nicht auszubauenden Taste in dieser Stellung festgehalten. Der weiße Kunststoffriiegel B ist nun mit Hilfe eines Schraubenziehers nach links unten zu drücken, worauf der Kontaktschieber herausgezogen werden kann.

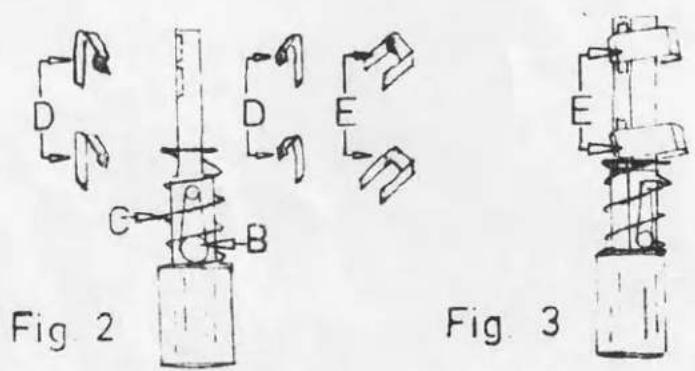

Einbau (siehe Fig. 2 und Fig. 3)

Zuerst ist die weiße Sperrfeder B in den Kontaktschieber einzulegen und die Druckfeder C darüberzuschieben. Die einzelnen Kontakte D sind laut Fig. 2 so einzusetzen, daß die dachförmige Biegung des kurzen Schenkels auf das im Schieber vorhandene Prisma zu liegen kommt. Mit den Hilfsklammern E werden die Kontakte in dieser Lage festgehalten.

Fig. 2 A B C D E Fig. 3

Wie unter "Ausbau" beschrieben, ist nun die Metallzunge A einzudrücken, so daß der komplette Schaltschieber in die Tastatur eingeführt werden kann. Dabei ist jeweils die der Drucktaste nächstliegende Hilfsklammer zu entfernen, die Sperrfeder B wieder nach links unten zu drücken und anschließend zur Mitte zu rücken, so daß der Schieber nach Loslassen der Metallzunge in seiner ursprünglichen Lage einrastet.

Nach einer Funktionskontrolle ist der Reflektor wieder zu montieren und das Chassis in das Gehäuse einzubauen. Die Hilfsklammern können unter der Bezeichnung KDW 146 bezogen werden.

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : DUAL

Modell : CT 14

Kategorie : Tuner
