| Produkttyp | Druckmessumformer mit Schaltausgang (NPN) |
| Modell | ZMLPA1N2SH |
| Marke | Schneider Electric |
| Abmessungen (ca.) | 77 x 55 x 67 mm (H x B x T) |
| Gewicht (ca.) | 0,2 kg |
| Stromversorgung | 24 V DC SELV/PELV (17-33 V DC) |
| Stromverbrauch | ≤ 50 mA |
| Schaltausgang | NPN, ≤ 200 mA, Kurzschluss- und Überlastschutz |
| Analogausgang | 4-20 mA, Bürde ≤ 500 Ω (24 V) / ≤ 200 Ω (17 V) |
| Schaltmodus | Hysterese (fest 10 % des Anzeigebereichs) |
| Display | 4-stellige 7-Segment-Anzeige |
| Druckeinheit | bar (umschaltbar auf psi, kPa, MPa mit Aufklebern) |
| Schutzart | IP65 / IP67 / IP69K |
| Betriebstemperatur | -25 bis +70 °C |
| Gesamtgenauigkeit | < 1 % des Anzeigebereichs |
| Ansprechzeit | ≤ 5 ms |
| Anschluss | M12-Steckverbinder (Eingang und Ausgang) |
| Konfiguration | Drehschalter und Potentiometer vor Ort |
| Sperrfunktion | Ja, mit Passwort (Code 520) |
| Wartung | Reinigung mit trockenem Tuch; keine speziellen Teile |
| Sicherheit | Nur Fachpersonal; isolierte SELV/PELV-Stromversorgung |
Häufig gestellte Fragen - ZMLPA1N2SH SCHNEIDER
Benutzerfragen zu ZMLPA1N2SH SCHNEIDER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch ZMLPA1N2SH - SCHNEIDER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ZMLPA1N2SH von der Marke SCHNEIDER.
BEDIENUNGSANLEITUNG ZMLPA1N2SH SCHNEIDER
| 1 | Eingang M12 - 4-polige Steckbuchse zum Abschluss des Druckmessumformers |
| 2 | Drehschalter mit 4 Positionen zur Konfiguration des Produkts |
| 3 | Potentiometer zur Auswahl des Wertebereichs der Anzeige sowie zur Einstellung des Schwellwerts. Dient außerdem zur Auswahl von NO/NC- und Sperrfunktion |
| 4 | 4-stelliges Display mit 7 Segmenten |
| Anzeige der Druckeinheit5 | |
| 6 | Gelbe LED zur Anzeige des Status von Ausgang 1: LED Ein = "Out 1" ein |
| 7 | Gelbe LED zur Anzeige des Status von Ausgang 2: LED Ein = "Out 2" ein |
| 8 | Ausgang M12 - 4-poliger Stecker |
Hinweis : Sie können diese Bedienungsanleitung, sowie weitere Sprachen auf unserer Website herunterladen: www.tesensors.com. Ihre Kommentare zu diesem Dokument sind jederzeit willkommen. Sie erreichen uns per E-Mail unter folgender Adresse: customer-support@tesensors.com
VORSICHT
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS
- Lesen Sie sich vor der Erstinstallation die Bedienungsanleitung durch.
- Verwenden Sie das Gerät innerhalb der im Katalog aufgeführten Kenndaten.
- Verwenden Sie eine isolierte SELV(*)- oder PELV(**)-Stromversorgung.
Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen.
(*) SELV: Sicherheitskleinspannung (Safety extra low voltage)
(**) PELV: Schutzkleinspannung (Protected extra low voltage)
Hauptkenndaten:
Ausgangskonfiguration:
| Referenz ZMLPA1P2SH | ZMLPA1N2SH | ZMLPA1P2SW | ZMLPA1N2SW | ZMLPA2P0SH | ZMLPA2N0SH | |
| Bildtext Vorderseite |  |  |  | |||
| Analogausgang | 4...20 mA 4...20 mA | 4...20 mA 4...20 mA | Nein Nein | |||
| Schaltausgang | PNP | NPN | PNP | NPN | 2 x PNP 2 x NPN | |
| Schaltmodus | Hysterese | Hysterese | Fenster | Fenster | Hysterese | Hysterese |
| Anschlussverdrahtung |  |  |  |  |  Out 2 Out 1 |  |
| Stromversorgung | 24 VDC SELV oder PELV(*) Stromversorgung, Betriebsbereich zwischen 17 und 33 VDC | |
| Stromverbrauch | ≤ 50mA | |
| Schaltausgänge | Schaltkapazität | ≤ 200 mA mit Kurzschlussund Überlastschutz |
| ≤ 2VVoltage drop | ||
| Analogausgang | 4...20 mA: last: ≤ 500 Ω (24V)≤ 200 Ω (17V) | |
| Betriebstemperatur-bereich | -25 to +70 °C (-13 to +158 °F) | |
| Schutzart | IP65, IP67 konform mit EN/IEC 60529IP69K konform mit DIN 40050 | |
| Gesamtgenauigkeit (Analog-, Digitalausgang, Display) | < 1% des ausgewählten Anzeigebereichs | |
| Ansprechzeit | ≤ 5 ms | |
(*) SELV: Sicherheitskleinspannung (Safety extra low voltage) PELV: Schutzkleinspannung (Protected extra low voltage)

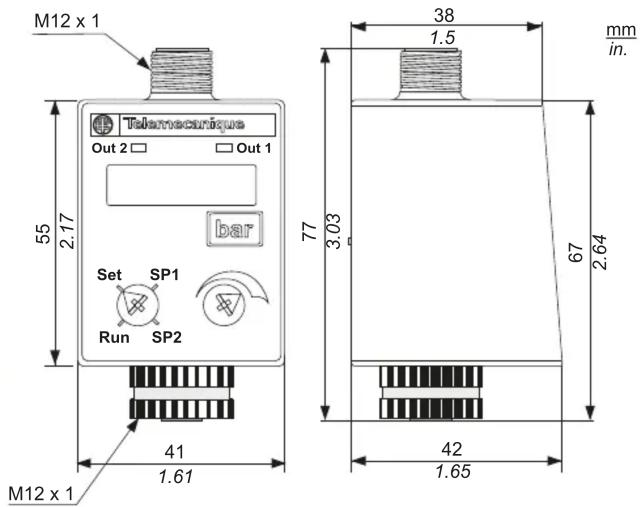

Abmessungen und Anzugsmomente :
A ≤ 2 Nm / 17.7 lb-in B ≤ 2 Nm / 17.7 lb-in
Elektrische Geräte dürfen nur von Fachpersonal installiert, betrieben, gewartet und instand gesetzt werden. Schneider Electric haftet nicht für Schäden, die aufgrund der Verwendung dieses Materials entstehen.

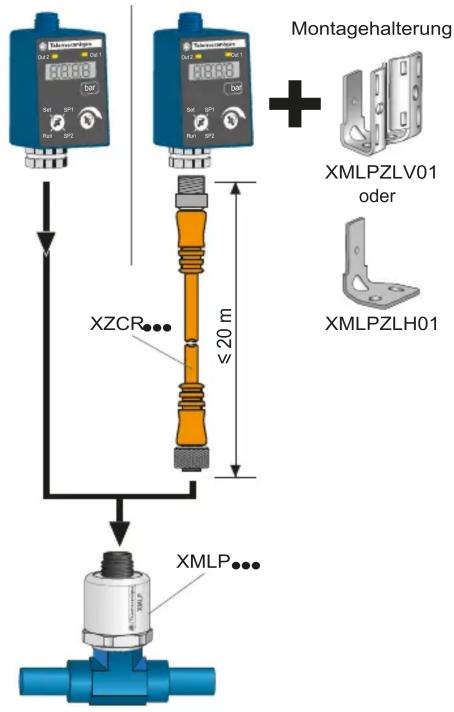

Elektrische Installation:
Eingang M12 - 4-polige Steckbuchse
VORSICHT
UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS
- Schließen Sie nur einen Druckmessumformer mit 4-20 mA an, entweder direkt oder über eine 4-polige elektrische M12-M12 Steckbrücke.
- Stellen Sie sicher, dass die Pinbelegung und das Analogsignal des Druckmessumformers mit ZMLP kompatibel ist, wenn es sich dabei nicht um ein Telemecanique-Gerät handelt
Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen.

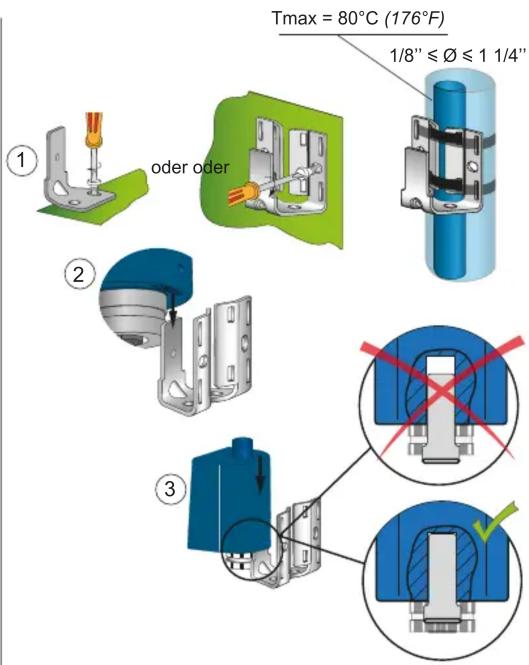

Befestigungsmöglichkeit :
Sicherheitsvorkehrungen:

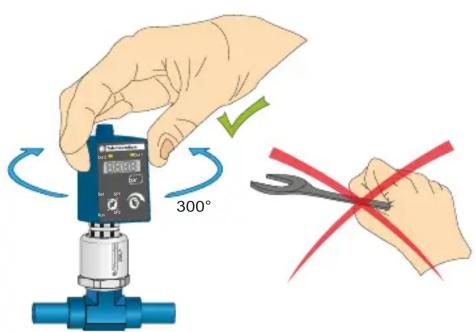

Einstellen der Kopfpositionierung
Ausgangsbeschreibung:

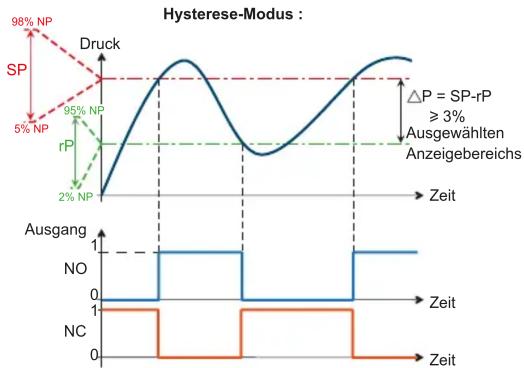

Schaltausgang :
line
| Metric | Value | | -------------- | --------- | | Druck | 98% NP | | rP | 95% NP | | ΔP = SP-rP | ≥3% | | Ausgewählten Anzeigebereichs | Not labeled (approx.) | | Ausgang | 1 | | NO | 0 | | NC | 1 | | ASGANG | 0 |Der Hysterese-Schaltmodus wird in der Regel für "pumpende Anwendungen" verwendet.
Analogausgang :
- Der 4-20 mA Analogausgang ist das genaue Abbild des Ausgangssignals des Druckmessumformers

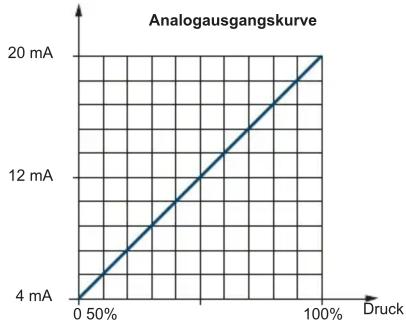

Analogausgangssignal
line
Analogausgangskurve | Druck (%) | Analogausgangskurve (mA) | | :--- | :--- | | 0 | 4 | | 50 | 8 | | 100 | 12 | | 100 | 20 |Wartung :
Bei jedem Einschalten leuchten alle Display-Segmente gleichzeitig kurz auf. Auf diese Weise kann sich der Bediener vergewissern, dass alle Segmente ordnungsgemäß funktionieren.
Reinigen
1 Wählen Sie die Druckeinheit gemäß dem angeschlossenen Druckmessumformer aus: Die Standardeinheit ist «bar»
Die im Lieferumfang des Produkts enthaltenen Klebeetiketten für psi, kPa und MPa können anstelle von «bar» auf der Vorderseite befestigtwerden.
② Wählen Sie den angezeigten Wertebereich gemäß dem angeschlossenen Druckmessumformer aus.
Drehen Sie den Drehschalter auf die Position «Set» (werkseitige Standardeinstellung). Es wird abwechselnd «Set» und ein Wert angezeigt.
| Wählen Sie anschließend den entsprechenden Wert aus, indem Sie das Potentiometer drehen. | Druckbereich | Display Display0.0.0.0 | XMLP100BD21F0...100 bar | TelemecaniqueOut8.000bar |
| 0 bis x (bar, psi oder Pa)Ex: 250 bar | XEx: 250 | |||
| -x bis 0 (bar, psi oder Pa)Ex: -14,5 bis 0 psi | -XEx: -14.5 | TElemecaniqueOut8.200psi | ||
| Kombinierte Druckbereiche | XMLPM09BD21F-1...9 bar | TelemecaniqueOut6.8.8.9bar | ||
| -1,00 bis +1,00 (bar) | -101 | |||
| -1,00 bis +5,00 (bar) | -105 | |||
| -1,00 bis +8,00 (bar) | -108 | |||
| -1,00 bis +9,00 (bar) | -109 | |||
| -1,00 bis +24,00 (bar) | -124 | |||
| -14,50 bis +15,00 (psi) | -P15 | |||
| -14,50 bis +60,00 (psi) | -P60 | |||

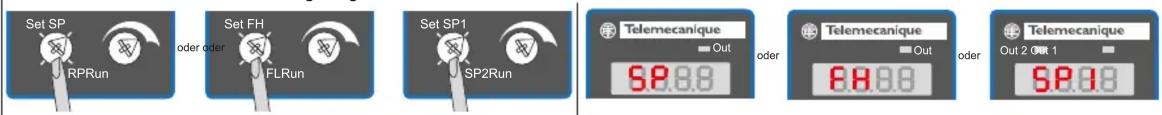

③ Stellen Sie den Hochdruck-Schwellwert ein (Set Point) :

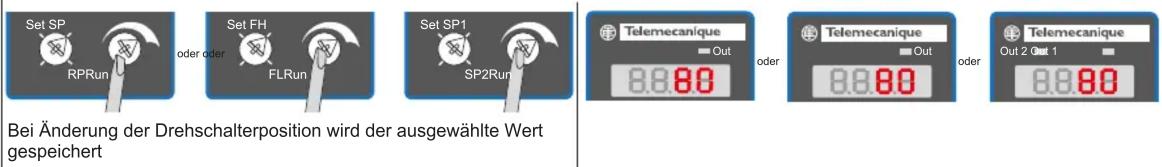

Setzen Sie den Drehschalter auf die Position «SP» oder «FH» oder «SP1» (modellabhängig). «SP» bzw. «FH» bzw. «SP1» und der Schwellwert werden abwechselnd angezeigt.
Stellen Sie dann den Schwellwert durch Drehen des Potentiometers ein.

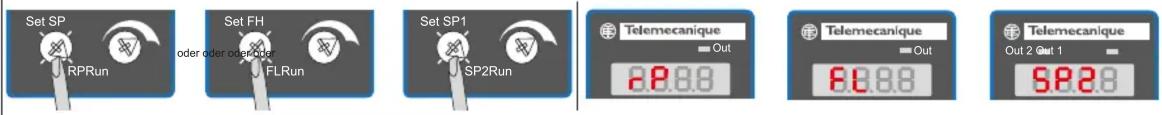

4 Stellen Sie den Niederdruck-Schwellwert (Reset Point) oder den Set Point von Ausgang 2 ein :

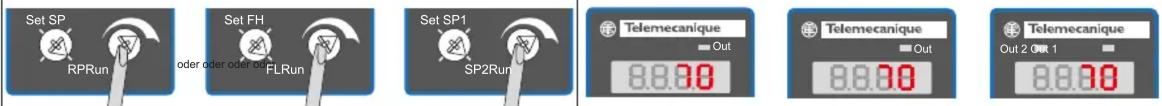

Setzen Sie den Drehschalter auf die Position «RP» oder «FL» oder «SP2» (modellabhängig). «RP» bzw. «FL» bzw. «SP2» und der Schwellwert werden abwechselnd angezeigt. SP2 bedeutet, dass Sie den «Set Point» von Ausgang 2 einstellen.
Stellen Sie dann den Schwellwert durch Drehen des Potentiometers ein.
Bei Änderung der Drehschalterposition wird der ausgewählte Wert gespeichert
5 Am Ende der Einstellung :
Setzen Sie den Drehschalter auf die Position «Run», damit das Produkt betriebsbereit ist. Der Flüssigkeitsdruck wird angezeigt. Das Potentiometer ist nicht länger in Betrieb.
Wenn die Einstellung endgültig ist, wird empfohlen, die Sperrfunktion zu aktivieren (siehe Vorgehensweise unter «Zusätzliche Einstellung»)
Zusätzliche Einstellung :
- NO/NC-Ausgangseinstellung: Werkseitig ist der Ausgang auf die NO-Funktion eingestellt.
So ändern Sie die Einstellung zu NC :
Drehen Sie den
Drehschalter auf die
Position «Set».
Drehen Sie dann das Potentiometer, um das Element «nc» anzuzeigen.
Drehen Sie den Schalter zurück in die Position «Run». Die NC-Funktion wird aktiviert und der Flüssigkeitsdruck wird angezeigt.
Um wieder zur NO-Funktion zurückzukehren, verwenden Sie dasselbe Verfahren, aber wählen Sie das Element «no».
- Sperren/Entsperren : Um eventuelle Falscheinstellungen nicht autorisierter Personen zu verhindern, kann das Produkt gesperrt werden.
Sperren
So aktivieren Sie die Sperrfunktion
Drehen Sie den
Drehschalter auf die
Position «Set».
Drehen Sie dann das Potentiometer, um das Element «nc» anzuzeigen.
Drehen Sie den Schalter zurück in die Position «Run». Das Produkt ist gesperrt und der Flüssigkeitsdruck wird angezeigt.
- Wenn die Sperrfunktion aktiviert ist, kann keine Einstellung vorgenommen werden. Dennoch können lesen Sie die eingestellten Werte durch Drehen des Drehschalters in «SP *» Position (*: Dieser kann je nach Modell SP1, SP2, SP, rP, FH oder FL sein).
- Wenn der Bediener das Potentiometer dreht, wird abwechselnd «Loc» und der Schwellwert angezeigt.
Entsperren
So entsperren Sie das Produkt und lassen erneut die Einstellung zu
Drehen Sie den
Drehschalter auf die
Position «Set». Es wird
"PaSS" angezeigt und zur
Eingabe eines Passworts
aufgefordert.
Drehen Sie dann das Potentiometer, um den Wert «520» anzuzeigen.
Drehen Sie den Schalter zurück in die Position «Run». Der Flüssigkeitsdruck wird angezeigt.
Das Produkt wird nun entsperrt und kann wieder eingestellt werden.
