Produkttyp	Digitaler Druckschalter mit Anzeige
Modell	ZMLPA1N2SW
Marke	Schneider Electric (Telemecanique)
Versorgungsspannung	24 V DC (SELV/PELV), 17...33 V DC
Stromverbrauch	≤ 50 mA
Schaltausgang	1x NPN, Schaltkapazität ≤ 200 mA, Kurzschluss- und Überlastschutz
Analogausgang	4...20 mA, Bürde ≤ 500 Ω (24 V) / ≤ 200 Ω (17 V)
Schaltmodus	Fenster (Window)
Gesamtgenauigkeit	< 1 % vom Anzeigebereich
Ansprechzeit	≤ 5 ms
Anzeige	4-stellige 7-Segment LED
Status-LEDs	2 gelbe LEDs für Ausgang 1 und 2
Schutzart	IP65/IP67 (EN/IEC 60529), IP69K (DIN 40050)
Betriebstemperatur	-25 °C bis +70 °C
Anschluss Eingang	M12 4-polige Steckbuchse (Druckmessumformer)
Anschluss Ausgang	M12 4-poliger Stecker (Signal und Spannungsversorgung)
Abmessungen (H x B x T)	77 x 67 x 42 mm
Gewicht (ca.)	150 g
Gehäusematerial	Kunststoff
Zubehör im Lieferumfang	Klebeetiketten für psi, kPa und MPa, Bedienungsanleitung
Einstellungen	Druckeinheit, Anzeigebereich, Schaltpunkte (SP1/SP2), NO/NC, Sperrfunktion
Sicherheitshinweise	Nur für Fachpersonal, SELV/PELV-Stromversorgung erforderlich

Häufig gestellte Fragen - ZMLPA1N2SW SCHNEIDER

Wie schließe ich den Druckschalter ZMLPA1N2SW an?

Verwenden Sie eine SELV- oder PELV-Stromversorgung mit 24 V DC (17...33 V). Der Eingang (M12 4-polige Steckbuchse) wird an einen Druckmessumformer mit 4-20 mA angeschlossen. Der Ausgang (M12 4-poliger Stecker) liefert die Spannungsversorgung und die Schalt-/Analogsignale. Beachten Sie die Pinbelegung in der Bedienungsanleitung.

Wie stelle ich den Schaltpunkt (Set Point) ein?

Drehen Sie den Drehschalter auf Position SP (oder SP1). Im Display wird abwechselnd 'SP' und der aktuelle Wert angezeigt. Drehen Sie das Potentiometer, um den gewünschten Schaltwert einzustellen. Der Wert wird beim Umschalten der Drehschalterposition gespeichert.

Was bedeutet der Fensterschaltmodus?

Im Fensterschaltmodus schaltet der Ausgang ein, wenn der Druck innerhalb eines definierten Fensters (zwischen unterem und oberem Schwellwert) liegt. Außerhalb des Fensters ist der Ausgang aus. Dieser Modus wird durch das Modell vorgegeben (hier ZMLPA1N2SW mit Fenster).

Wie ändere ich den Schaltausgang von NO auf NC?

Drehen Sie den Drehschalter auf Position Set. Drehen Sie dann das Potentiometer, bis im Display 'nc' erscheint. Drehen Sie den Schalter zurück auf Run. Der Ausgang arbeitet nun als NC (Schließer). Zur Rückkehr zu NO wählen Sie entsprechend 'no' aus.

Wie sperre ich das Gerät gegen unbeabsichtigte Einstellungen?

Drehen Sie den Drehschalter auf Set. Drehen Sie das Potentiometer, bis 'Loc' erscheint. Drehen Sie den Schalter zurück auf Run. Das Gerät ist gesperrt; Einstellungen sind nicht mehr möglich, die Werte können aber abgelesen werden. Beim Drehversuch erscheint abwechselnd 'Loc' und der Schwellwert.

Wie entsperre ich das Gerät wieder?

Drehen Sie den Drehschalter auf Set. Im Display wird 'PaSS' angezeigt. Drehen Sie das Potentiometer, bis der Wert 520 erscheint. Drehen Sie den Schalter zurück auf Run. Das Gerät ist entsperrt und kann wieder eingestellt werden.

Welche Druckeinheiten können angezeigt werden?

Die Standardeinheit ist bar. Sie können die Einheit wechseln, indem Sie den Drehschalter auf Set stellen und das Potentiometer drehen, bis die gewünschte Einheit (auswählbare Optionen) erscheint. Zusätzlich liegen Klebeetiketten für psi, kPa und MPa bei, die Sie auf der Vorderseite anbringen können.

Wie reinige ich den Druckschalter?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen könnten. Achten Sie darauf, dass keine Flüssigkeit in die Anschlüsse eindringt.

Was tun, wenn das Gerät keine Funktion zeigt?

Prüfen Sie zuerst die Stromversorgung (24 V DC im Bereich 17...33 V). Kontrollieren Sie die Anschlüsse auf festen Sitz und korrekte Pinbelegung. Überprüfen Sie den angeschlossenen Druckmessumformer. Falls das Display beim Einschalten nicht alle Segmente kurz anzeigt, liegt möglicherweise ein interner Defekt vor. Das Gerät sollte dann ersetzt werden.

Ist der Druckschalter reparierbar?

Nein, der Druckschalter enthält keine vom Kunden reparierbaren Teile. Das Gehäuse ist versiegelt. Bei einer Störung oder Defekt muss das gesamte Gerät ausgetauscht werden. Wenden Sie sich an den technischen Support von Schneider Electric.

BEDIENUNGSANLEITUNG ZMLPA1N2SW SCHNEIDER

1	Eingang M12 - 4-polige Steckbuchse zum Abschluss des Druckmessumformers
2	Drehschalter mit 4 Positionen zur Konfiguration des Produkts
3	Potentiometer zur Auswahl des Wertebereichs der Anzeige sowie zur Einstellung des Schwellwerts. Dient außerdem zur Auswahl von NO/NC- und Sperrfunktion
4	4-stelliges Display mit 7 Segmenten
	Anzeige der Druckeinheit5
6	Gelbe LED zur Anzeige des Status von Ausgang 1: LED Ein = "Out 1" ein
7	Gelbe LED zur Anzeige des Status von Ausgang 2: LED Ein = "Out 2" ein
8	Ausgang M12 - 4-poliger Stecker

Hinweis : Sie können diese Bedienungsanleitung, sowie weitere Sprachen auf unserer Website herunterladen: www.tesensors.com. Ihre Kommentare zu diesem Dokument sind jederzeit willkommen. Sie erreichen uns per E-Mail unter folgender Adresse: [e-mail]

VORSICHT

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

• Lesen Sie sich vor der Erstinstallation die Bedienungsanleitung durch.
• Verwenden Sie das Gerät innerhalb der im Katalog aufgeführten Kenndaten.
• Verwenden Sie eine isolierte SELV(*)- oder PELV(**)-Stromversorgung.

Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen.

(*) SELV: Sicherheitskleinspannung (Safety extra low voltage)
(**) PELV: Schutzkleinspannung (Protected extra low voltage)

Hauptkenndaten:
Ausgangskonfiguration:

Referenz ZMLPA1P2SH	ZMLPA1N2SH		ZMLPA1P2SW	ZMLPA1N2SW	ZMLPA2P0SH	ZMLPA2N0SH
Bildtext Vorderseite
Analogausgang	4...20 mA 4...20 mA		4...20 mA 4...20 mA		Nein Nein
Schaltausgang	PNP	NPN	PNP	NPN	2 x PNP 2 x NPN
Schaltmodus	Hysterese	Hysterese	Fenster	Fenster	Hysterese	Hysterese
Anschlussverdrahtung					Out 2 Out 1

Stromversorgung	24 VDC SELV oder PELV(*) Stromversorgung, Betriebsbereich zwischen 17 und 33 VDC
Stromverbrauch	≤ 50mA
Schaltausgänge	Schaltkapazität	≤ 200 mA mit Kurzschlussund Überlastschutz
		≤ 2VVoltage drop
Analogausgang	4...20 mA: last: ≤ 500 Ω (24V)≤ 200 Ω (17V)
Betriebstemperatur-bereich	-25 to +70 °C (-13 to +158 °F)
Schutzart	IP65, IP67 konform mit EN/IEC 60529IP69K konform mit DIN 40050
Gesamtgenauigkeit (Analog-, Digitalausgang, Display)	< 1% des ausgewählten Anzeigebereichs
Ansprechzeit	≤ 5 ms

(*) SELV: Sicherheitskleinspannung (Safety extra low voltage) PELV: Schutzkleinspannung (Protected extra low voltage)

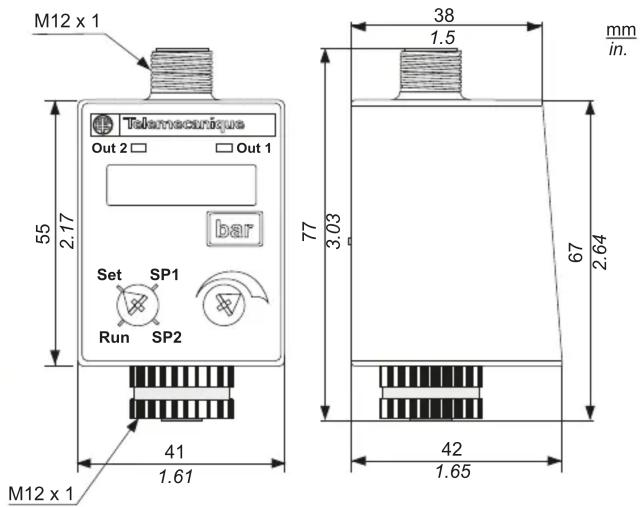

Abmessungen und Anzugsmomente :

A ≤ 2 Nm / 17.7 lb-in B ≤ 2 Nm / 17.7 lb-in

Elektrische Geräte dürfen nur von Fachpersonal installiert, betrieben, gewartet und instand gesetzt werden. Schneider Electric haftet nicht für Schäden, die aufgrund der Verwendung dieses Materials entstehen.

Elektrische Installation:

Eingang M12 - 4-polige Steckbuchse

VORSICHT

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

• Schließen Sie nur einen Druckmessumformer mit 4-20 mA an, entweder direkt oder über eine 4-polige elektrische M12-M12 Steckbrücke.
• Stellen Sie sicher, dass die Pinbelegung und das Analogsignal des Druckmessumformers mit ZMLP kompatibel ist, wenn es sich dabei nicht um ein Telemecanique-Gerät handelt

Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen.

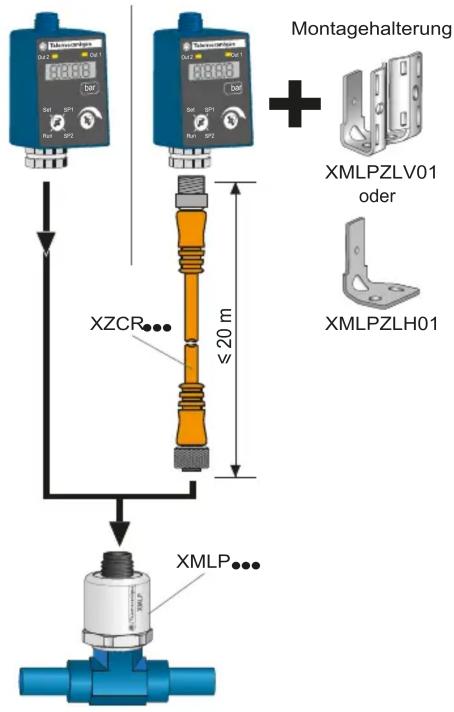

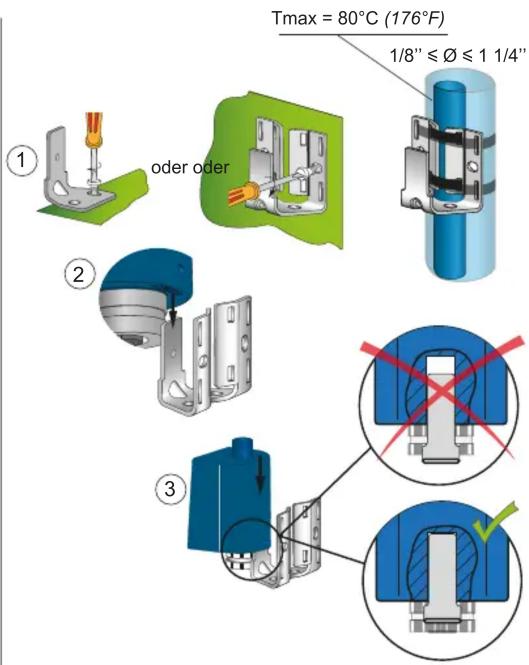

Befestigungsmöglichkeit :

Sicherheitsvorkehrungen:

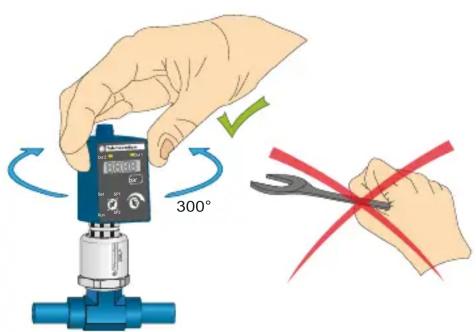

Einstellen der Kopfpositionierung

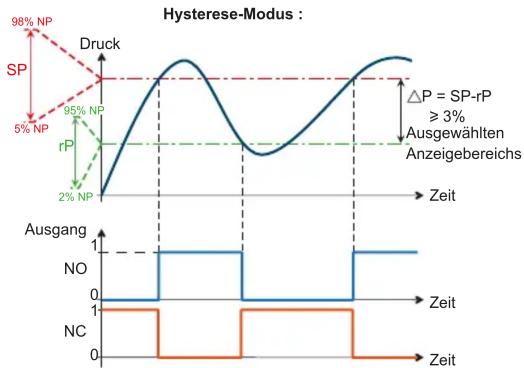

Ausgangsbeschreibung:

Schaltausgang :

Der Hysterese-Schaltmodus wird in der Regel für "pumpende Anwendungen" verwendet.

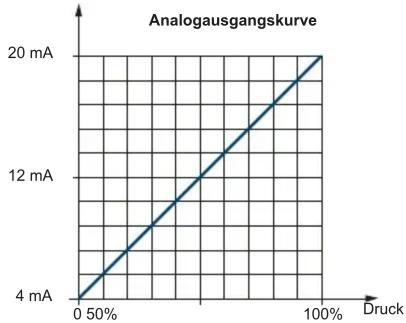

Analogausgang :

- Der 4-20 mA Analogausgang ist das genaue Abbild des Ausgangssignals des Druckmessumformers

Analogausgangssignal

Wartung :

Bei jedem Einschalten leuchten alle Display-Segmente gleichzeitig kurz auf. Auf diese Weise kann sich der Bediener vergewissern, dass alle Segmente ordnungsgemäß funktionieren.

Reinigen

1 Wählen Sie die Druckeinheit gemäß dem angeschlossenen Druckmessumformer aus: Die Standardeinheit ist «bar»

Die im Lieferumfang des Produkts enthaltenen Klebeetiketten für psi, kPa und MPa können anstelle von «bar» auf der Vorderseite befestigt werden.

② Wählen Sie den angezeigten Wertebereich gemäß dem angeschlossenen Druckmessumformer aus.

Drehen Sie den Drehschalter auf die Position «Set» (werkseitige Standardeinstellung). Es wird abwechselnd «Set» und ein Wert angezeigt.

Wählen Sie anschließend den entsprechenden Wert aus, indem Sie das Potentiometer drehen.	Druckbereich	Display Display0.0.0.0	XMLP100BD21F0...100 bar	TelemecaniqueOut8.000bar
	0 bis x (bar, psi oder Pa)Ex: 250 bar	XEx: 250
	-x bis 0 (bar, psi oder Pa)Ex: -14,5 bis 0 psi	-XEx: -14.5		TElemecaniqueOut8.200psi
	Kombinierte Druckbereiche		XMLPM09BD21F-1...9 bar	TelemecaniqueOut6.8.8.9bar
	-1,00 bis +1,00 (bar)	-101
	-1,00 bis +5,00 (bar)	-105
	-1,00 bis +8,00 (bar)	-108
	-1,00 bis +9,00 (bar)	-109
	-1,00 bis +24,00 (bar)	-124
	-14,50 bis +15,00 (psi)	-P15
	-14,50 bis +60,00 (psi)	-P60

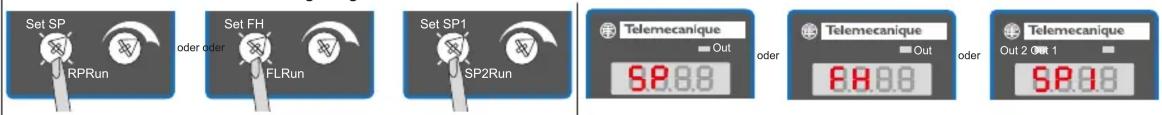

③ Stellen Sie den Hochdruck-Schwellwert ein (Set Point) :

Setzen Sie den Drehschalter auf die Position «SP» oder «FH» oder «SP1» (modellabhängig). «SP» bzw. «FH» bzw. «SP1» und der Schwellwert werden abwechselnd angezeigt.

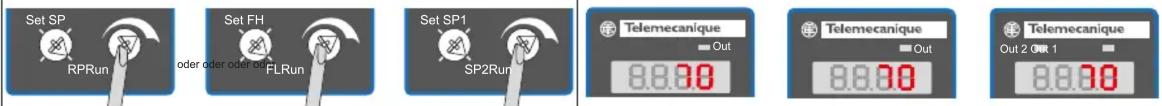

Stellen Sie dann den Schwellwert durch Drehen des Potentiometers ein.

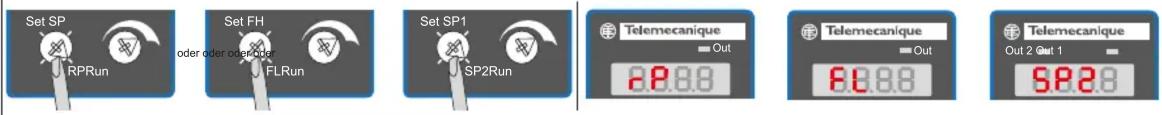

4 Stellen Sie den Niederdruck-Schwellwert (Reset Point) oder den Set Point von Ausgang 2 ein :

Setzen Sie den Drehschalter auf die Position «RP» oder «FL» oder «SP2» (modellabhängig). «RP» bzw. «FL» bzw. «SP2» und der Schwellwert werden abwechselnd angezeigt. SP2 bedeutet, dass Sie den «Set Point» von Ausgang 2 einstellen.

Stellen Sie dann den Schwellwert durch Drehen des Potentiometers ein.

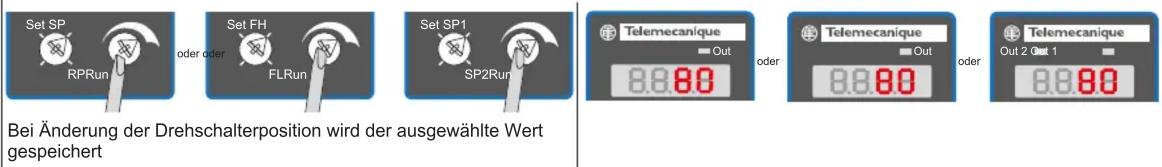

Bei Änderung der Drehschalterposition wird der ausgewählte Wert gespeichert

5 Am Ende der Einstellung :

Setzen Sie den Drehschalter auf die Position «Run», damit das Produkt betriebsbereit ist. Der Flüssigkeitsdruck wird angezeigt. Das Potentiometer ist nicht länger in Betrieb.

Wenn die Einstellung endgültig ist, wird empfohlen, die Sperrfunktion zu aktivieren (siehe Vorgehensweise unter «Zusätzliche Einstellung»)

Zusätzliche Einstellung :

- NO/NC-Ausgangseinstellung: Werkseitig ist der Ausgang auf die NO-Funktion eingestellt.

So ändern Sie die Einstellung zu NC :

Drehen Sie den Drehschalter auf die Position «Set».

Drehen Sie dann das Potentiometer, um das Element «nc» anzuzeigen.

Drehen Sie den Schalter zurück in die Position «Run». Die NC-Funktion wird aktiviert und der Flüssigkeitsdruck wird angezeigt.

Um wieder zur NO-Funktion zurückzukehren, verwenden Sie dasselbe Verfahren, aber wählen Sie das Element «no».

- Sperren/Entsperren : Um eventuelle Falscheinstellungen nicht autorisierter Personen zu verhindern, kann das Produkt gesperrt werden.

Sperren

So aktivieren Sie die Sperrfunktion

Drehen Sie den Drehschalter auf die Position «Set».

Drehen Sie dann das Potentiometer, um das Element «nc» anzuzeigen.

Drehen Sie den Schalter zurück in die Position «Run». Das Produkt ist gesperrt und der Flüssigkeitsdruck wird angezeigt.

• Wenn die Sperrfunktion aktiviert ist, kann keine Einstellung vorgenommen werden. Dennoch können lesen Sie die eingestellten Werte durch Drehen des Drehschalters in «SP *» Position (*: Dieser kann je nach Modell SP1, SP2, SP, rP, FH oder FL sein).
• Wenn der Bediener das Potentiometer dreht, wird abwechselnd «Loc» und der Schwellwert angezeigt.

Entsperren

So entsperren Sie das Produkt und lassen erneut die Einstellung zu

Drehen Sie den Drehschalter auf die Position «Set». Es wird "PaSS" angezeigt und zur Eingabe eines Passworts aufgefordert.

Drehen Sie dann das Potentiometer, um den Wert «520» anzuzeigen.

Drehen Sie den Schalter zurück in die Position «Run». Der Flüssigkeitsdruck wird angezeigt.

Das Produkt wird nun entsperrt und kann wieder eingestellt werden.
