Produkttyp	Digitaler Druckschalter mit Anzeige
Modell	ZMLPA2P0SH
Marke	Schneider Electric
Abmessungen (B x H x T)	55 x 77 x 38 mm
Gewicht	ca. 200 g
Stromversorgung	24 VDC (SELV/PELV), 17…33 VDC
Stromverbrauch	≤ 50 mA
Schaltausgänge	2 x PNP (Schließer/Öffner einstellbar), 200 mA, kurzschluss- und überlastgeschützt
Analogausgang	Keiner
Anzeige	4-stelliges 7-Segment-Display, einstellbare Einheit (bar, psi, kPa, MPa)
Druckbereich	Einstellbar, abhängig vom angeschlossenen Druckmessumformer (z. B. 0…100 bar)
Genauigkeit	< 1 % vom eingestellten Anzeigebereich
Schaltmodus	Hysterese (10 % fest), Fenstermodus
Ansprechzeit	≤ 5 ms
Schutzart	IP65, IP67 (EN/IEC 60529), IP69K (DIN 40050)
Betriebstemperatur	-25…+70 °C
Elektrischer Anschluss	Eingang M12, 4-polig (für Sensor); Ausgang M12, 4-polig
Konfiguration	Drehschalter (4 Positionen) und Potentiometer
Zubehör (optional)	Montagehalterung XMLPZLV01 oder XMLPZLH01
Sicherheitshinweise	Nur von Fachpersonal installieren; SELV/PELV-Stromversorgung
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reiniger

Häufig gestellte Fragen - ZMLPA2P0SH SCHNEIDER

Wie schließe ich das Gerät ZMLPA2P0SH an?

Verbinden Sie den Druckmessumformer über den M12-Eingang (4-polig) mit dem Gerät. Die Stromversorgung muss 24 VDC SELV/PELV sein. Der Ausgang erfolgt über den M12-Stecker.

Wie stelle ich den Anzeigebereich ein?

Drehen Sie den Drehschalter auf Position Set und wählen Sie mit dem Potentiometer den gewünschten Wert. Der Bereich muss zum angeschlossenen Sensor passen.

Wie stelle ich den Schaltpunkt (Set Point) ein?

Drehen Sie den Drehschalter auf SP1 (oder SP bei Einzelausgang). Stellen Sie den Wert mit dem Potentiometer ein. Bei Änderung der Schalterposition wird der Wert gespeichert.

Wie stelle ich den Rückschaltpunkt (Reset Point) ein?

Drehen Sie den Drehschalter auf rP (oder SP2 für zweiten Ausgang). Stellen Sie den gewünschten Wert mit dem Potentiometer ein.

Wie ändere ich die Ausgangsfunktion von NO auf NC?

Drehen Sie den Drehschalter auf Set, drehen Sie das Potentiometer auf nc und dann den Schalter zurück auf Run. Für NO wählen Sie no.

Wie aktiviere ich die Sperrfunktion?

Drehen Sie den Drehschalter auf Set, wählen Sie Loc mit dem Potentiometer und drehen Sie zurück auf Run. Das Gerät ist gesperrt.

Wie entsperre ich das Gerät?

Drehen Sie den Drehschalter auf Set, stellen Sie das Passwort 520 mit dem Potentiometer ein und drehen Sie zurück auf Run.

Welche Schutzart hat das ZMLPA2P0SH?

Das Gerät ist nach IP65, IP67 und IP69K geschützt, geeignet für raue Umgebungen.

Kann ich das Gerät selbst reinigen?

Ja, reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Welche Stromversorgung ist erforderlich?

Das Gerät benötigt 24 VDC SELV oder PELV, Betriebsbereich 17…33 VDC. Der Stromverbrauch beträgt maximal 50 mA.

BEDIENUNGSANLEITUNG ZMLPA2P0SH SCHNEIDER

1	Eingang M12 - 4-polige Steckbuchse zum Abschluss des Druckmessumformers
2	Drehschalter mit 4 Positionen zur Konfiguration des Produkts
3	Potentiometer zur Auswahl des Wertebereichs der Anzeige sowie zur Einstellung des Schwellwerts. Dient außerdem zur Auswahl von NO/NC- und Sperrfunktion
4	4-stelliges Display mit 7 Segmenten
	Anzeige der Druckeinheit5
6	Gelbe LED zur Anzeige des Status von Ausgang 1: LED Ein = "Out 1" ein
7	Gelbe LED zur Anzeige des Status von Ausgang 2: LED Ein = "Out 2" ein
8	Ausgang M12 - 4-poliger Stecker

Hinweis : Sie können diese Bedienungsanleitung, sowie weitere Sprachen auf unserer Website herunterladen: www.tesensors.com. Ihre Kommentare zu diesem Dokument sind jederzeit willkommen. Sie erreichen uns per E-Mail unter folgender Adresse: [e-mail]

VORSICHT

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

• Lesen Sie sich vor der Erstinstallation die Bedienungsanleitung durch.
• Verwenden Sie das Gerät innerhalb der im Katalog aufgeführten Kenndaten.
• Verwenden Sie eine isolierte SELV(*)- oder PELV(**)-Stromversorgung.

Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen.

(*) SELV: Sicherheitskleinspannung (Safety extra low voltage)
(**) PELV: Schutzkleinspannung (Protected extra low voltage)

Hauptkenndaten:
Ausgangskonfiguration:

Referenz ZMLPA1P2SH	ZMLPA1N2SH		ZMLPA1P2SW	ZMLPA1N2SW	ZMLPA2P0SH	ZMLPA2N0SH
Bildtext Vorderseite
Analogausgang	4...20 mA 4...20 mA		4...20 mA 4...20 mA		Nein Nein
Schaltausgang	PNP	NPN	PNP	NPN	2 x PNP 2 x NPN
Schaltmodus	Hysterese	Hysterese	Fenster	Fenster	Hysterese	Hysterese
Anschlussverdrahtung					Out 2 Out 1	-

Stromversorgung	24 VDC SELV oder PELV(*) Stromversorgung, Betriebsbereich zwischen 17 und 33 VDC
Stromverbrauch	≤ 50mA
Schaltausgänge	Schaltkapazität	≤ 200 mA mit Kurzschlussund Überlastschutz
		≤ 2VVoltage drop
Analogausgang	4...20 mA: last: ≤ 500 Ω (24V)≤ 200 Ω (17V)
Betriebstemperatur-bereich	-25 to +70 °C (-13 to +158 °F)
Schutzart	IP65, IP67 konform mit EN/IEC 60529IP69K konform mit DIN 40050
Gesamtgenauigkeit (Analog-, Digitalausgang, Display)	< 1% des ausgewählten Anzeigebereichs
Ansprechzeit	≤ 5 ms

(*) SELV: Sicherheitskleinspannung (Safety extra low voltage) PELV: Schutzkleinspannung (Protected extra low voltage)

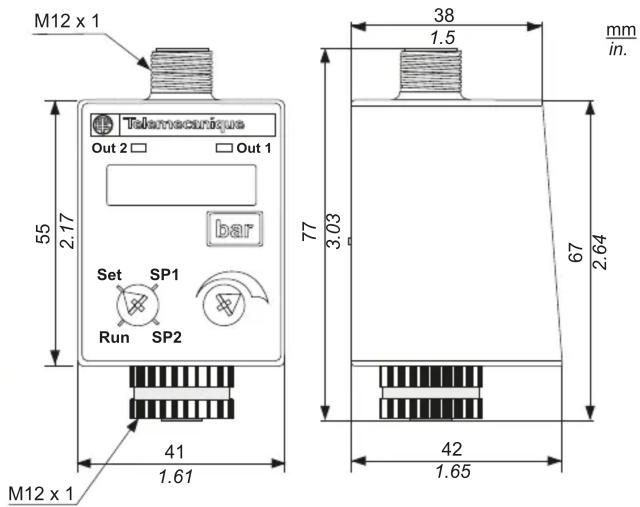

Abmessungen und Anzugsmomente :

A ≤ 2 Nm / 17.7 lb-in B ≤ 2 Nm / 17.7 lb-in

Elektrische Geräte dürfen nur von Fachpersonal installiert, betrieben, gewartet und instand gesetzt werden. Schneider Electric haftet nicht für Schäden, die aufgrund der Verwendung dieses Materials entstehen.

Elektrische Installation:

Eingang M12 - 4-polige Steckbuchse

VORSICHT

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

• Schließen Sie nur einen Druckmessumformer mit 4-20 mA an, entweder direkt oder über eine 4-polige elektrische M12-M12 Steckbrücke.
• Stellen Sie sicher, dass die Pinbelegung und das Analogsignal des Druckmessumformers mit ZMLP kompatibel ist, wenn es sich dabei nicht um ein Telemecanique-Gerät handelt

Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen.

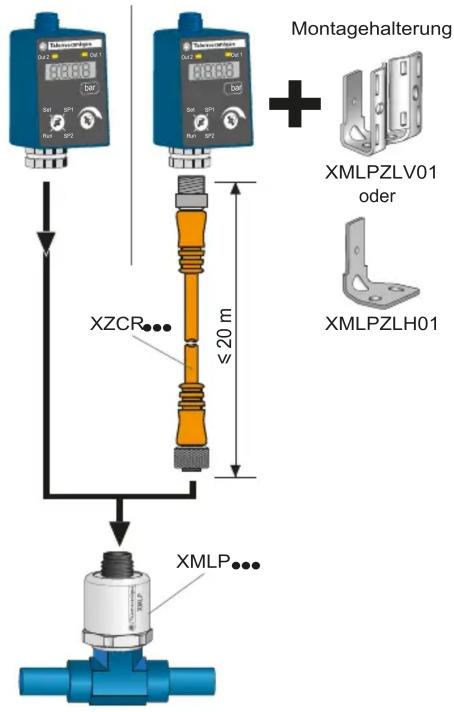

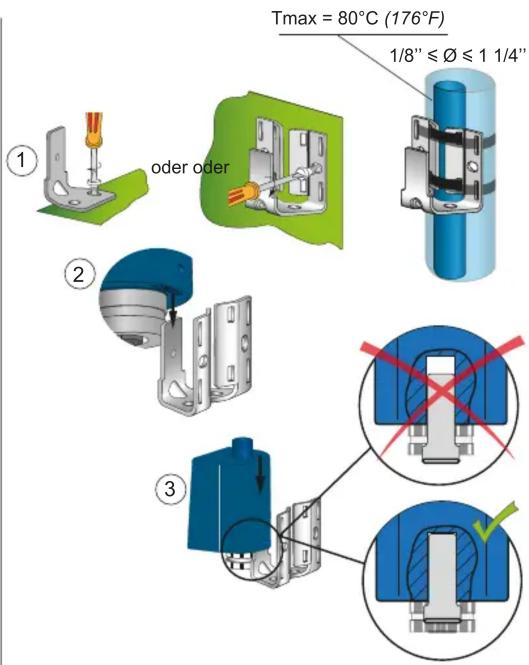

Befestigungsmöglichkeit :

Sicherheitsvorkehrungen:

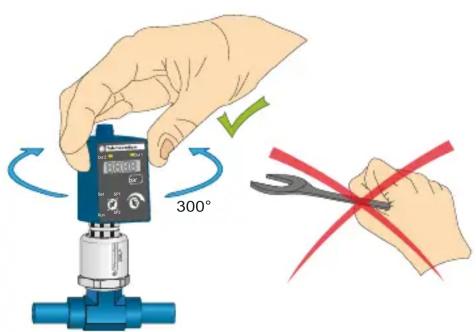

Einstellen der Kopfpositionierung

Ausgangsbeschreibung:

Schaltausgang :

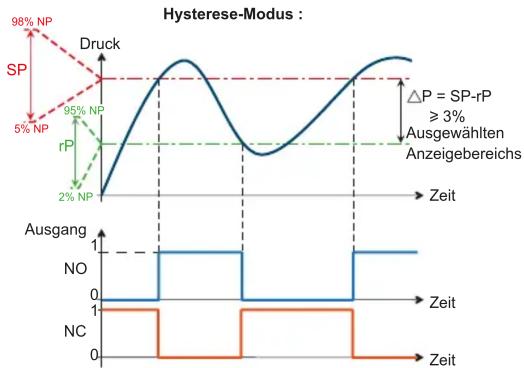

Der Hysterese-Schaltmodus wird in der Regel für "pumpende Anwendungen" verwendet.

Analogausgang :

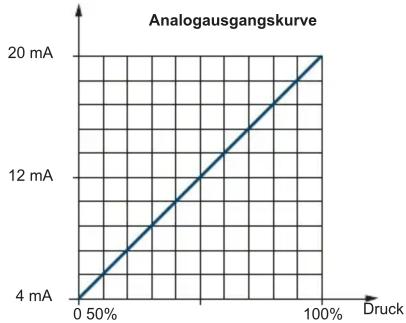

- Der 4-20 mA Analogausgang ist das genaue Abbild des Ausgangssignals des Druckmessumformers

Analogausgangssignal

Wartung :

Bei jedem Einschalten leuchten alle Display-Segmente gleichzeitig kurz auf. Auf diese Weise kann sich der Bediener vergewissern, dass alle Segmente ordnungsgemäß funktionieren.

Reinigen

1 Wählen Sie die Druckeinheit gemäß dem angeschlossenen Druckmessumformer aus: Die Standardeinheit ist «bar»

Die im Lieferumfang des Produkts enthaltenen Klebeetiketten für psi, kPa und MPa können anstelle von «bar» auf der Vorderseite befestigtwerden.

② Wählen Sie den angezeigten Wertebereich gemäß dem angeschlossenen Druckmessumformer aus.

Drehen Sie den Drehschalter auf die Position «Set» (werkseitige Standardeinstellung). Es wird abwechselnd «Set» und ein Wert angezeigt.

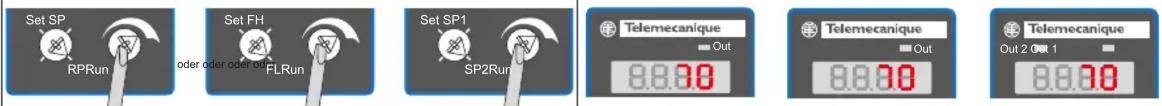

Wählen Sie anschließend den entsprechenden Wert aus, indem Sie das Potentiometer drehen.Bei Änderung der Drehschalterposition wird der ausgewählte Wert gespeichert.	Druckbereich	Display Display0.0.0.0	XMLP100BD21F0...100 bar	TelemecaniqueOut8.8.00bar
	0 bis x (bar, psi oder Pa)Ex: 250 bar	XEx: 250
	-x bis 0 (bar, psi oder Pa)Ex: -14,5 bis 0 psi	-XEx: -14.5		TElemecaniqueOut8.2.00psi
	Kombinierte Druckbereiche		XMLPM09BD21F-1...9 bar	TelemecaniqueOut6.8.8.9bar
	-1,00 bis +1,00 (bar)	-101
	-1,00 bis +5,00 (bar)	-105
	-1,00 bis +8,00 (bar)	-108
	-1,00 bis +9,00 (bar)	-109
	-1,00 bis +24,00 (bar)	-124
	-14,50 bis +15,00 (psi)	-P15
	-14,50 bis +60,00 (psi)	-P60

③ Stellen Sie den Hochdruck-Schwellwert ein (Set Point) :

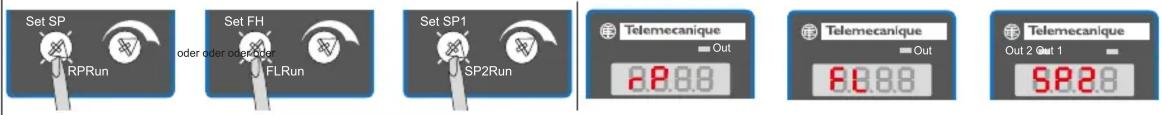

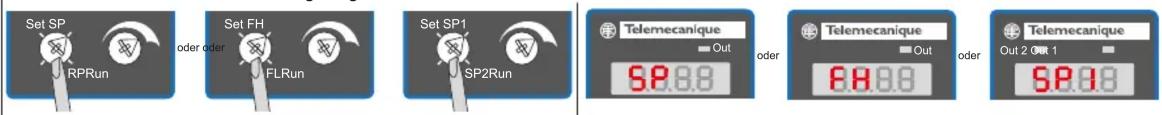

Setzen Sie den Drehschalter auf die Position «SP» oder «FH» oder «SP1» (modellabhängig). «SP» bzw. «FH» bzw. «SP1» und der Schwellwert werden abwechselnd angezeigt.

Stellen Sie dann den Schwellwert durch Drehen des Potentiometers ein.

4 Stellen Sie den Niederdruck-Schwellwert (Reset Point) oder den Set Point von Ausgang 2 ein :

Setzen Sie den Drehschalter auf die Position «RP» oder «FL» oder «SP2» (modellabhängig). «RP» bzw. «FL» bzw. «SP2» und der Schwellwert werden abwechselnd angezeigt. SP2 bedeutet, dass Sie den «Set Point» von Ausgang 2 einstellen.

Stellen Sie dann den Schwellwert durch Drehen des Potentiometers ein.

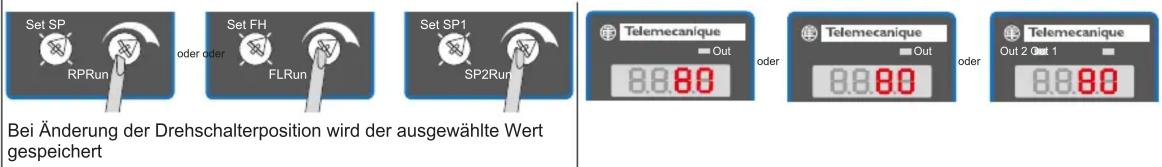

Bei Änderung der Drehschalterposition wird der ausgewählte Wert gespeichert

5 Am Ende der Einstellung :

Setzen Sie den Drehschalter auf die Position «Run», damit das Produkt betriebsbereit ist. Der Flüssigkeitsdruck wird angezeigt. Das Potentiometer ist nicht länger in Betrieb.

Wenn die Einstellung endgültig ist, wird empfohlen, die Sperrfunktion zu aktivieren (siehe Vorgehensweise unter «Zusätzliche Einstellung»)

Zusätzliche Einstellung :

- NO/NC-Ausgangseinstellung: Werkseitig ist der Ausgang auf die NO-Funktion eingestellt.

So ändern Sie die Einstellung zu NC :

Drehen Sie den Drehschalter auf die Position «Set».

Drehen Sie dann das Potentiometer, um das Element «nc» anzuzeigen.

Drehen Sie den Schalter zurück in die Position «Run». Die NC-Funktion wird aktiviert und der Flüssigkeitsdruck wird angezeigt.

Um wieder zur NO-Funktion zurückzukehren, verwenden Sie dasselbe Verfahren, aber wählen Sie das Element «no».

- Sperren/Entsperren : Um eventuelle Falscheinstellungen nicht autorisierter Personen zu verhindern, kann das Produkt gesperrt werden.

Sperren

So aktivieren Sie die Sperrfunktion

Drehen Sie den Drehschalter auf die Position «Set».

Drehen Sie dann das Potentiometer, um das Element «nc» anzuzeigen.

Drehen Sie den Schalter zurück in die Position «Run». Das Produkt ist gesperrt und der Flüssigkeitsdruck wird angezeigt.

• Wenn die Sperrfunktion aktiviert ist, kann keine Einstellung vorgenommen werden. Dennoch können lesen Sie die eingestellten Werte durch Drehen des Drehschalters in «SP *» Position (*: Dieser kann je nach Modell SP1, SP2, SP, rP, FH oder FL sein).
• Wenn der Bediener das Potentiometer dreht, wird abwechselnd «Loc» und der Schwellwert angezeigt.

Entsperren

So entsperren Sie das Produkt und lassen erneut die Einstellung zu

Drehen Sie den Drehschalter auf die Position «Set». Es wird "PaSS" angezeigt und zur Eingabe eines Passworts aufgefordert.

Drehen Sie dann das Potentiometer, um den Wert «520» anzuzeigen.

Drehen Sie den Schalter zurück in die Position «Run». Der Flüssigkeitsdruck wird angezeigt.

Das Produkt wird nun entsperrt und kann wieder eingestellt werden.
