Produkttyp	Bandsäge
Modell	BT-UBS 1100
Marke	Einhell
Motorleistung	1100 W
Spannung	230 V / 50 Hz
Schnittgeschwindigkeit	270 m/min (leerlauf)
Schnitthöhe (max.)	80 mm
Schnittbreite (max.)	250 mm
Sägebandlänge	1490 mm
Sägebandbreite	6–12 mm
Auflagetisch	Gusseisen, mit Winkeleinstellung
Tischgröße (ca.)	350 x 300 mm
Gewicht	18 kg
Abmessungen (L x B x H)	500 x 370 x 800 mm
Staubabsaugung	Ja, 36 mm Anschluss
Sicherheitsausstattung	Notaus-Schalter, Sägebandführung, Schutzhaube
Reparierbarkeit	Ersatzteile via Einhell Service
Reinigung	Mit trockenem Tuch; keine Lösungsmittel

Häufig gestellte Fragen - BT-UBS 1100 EINHELL

Wie wechsel ich das Sägeband bei der Einhell BT-UBS 1100?

Zuerst Netzstecker ziehen. Dann die Spannvorrichtung lösen, das alte Band entfernen, das neue Band um die Räder legen und die Spannung wiederherstellen. Achten Sie auf die richtige Laufrichtung (Pfeil auf dem Band).

Welche Sägebandlänge brauche ich für die BT-UBS 1100?

Die erforderliche Sägebandlänge beträgt 1490 mm. Die Bandbreite kann zwischen 6 mm und 12 mm variieren.

Wie stelle ich den Tischwinkel ein?

Lockern Sie den Klemmhebel unter dem Tisch, neigen Sie den Tisch auf den gewünschten Winkel (Skala vorhanden) und ziehen Sie den Hebel wieder fest. Für Gehrungsschnitte bis 45° geeignet.

Die Säge läuft unruhig – was kann ich tun?

Überprüfen Sie die Spannung des Sägebandes, die Ausrichtung der Räder und ob die Führungen korrekt eingestellt sind. Auch Verschmutzungen an den Rädern können Vibrationen verursachen.

Welche Sicherheitsvorkehrungen sind beim Arbeiten zu beachten?

Tragen Sie stets Augenschutz, enganliegende Kleidung und vermeiden Sie lose Haare. Die Schutzhaube muss geschlossen sein. Verwenden Sie den Notaus-Schalter nur im Notfall.

Kann ich die BT-UBS 1100 auch zum Längsschneiden verwenden?

Ja, mit dem mitgelieferten Parallelanschlag ist Längsschneiden möglich. Stellen Sie die Führung auf die gewünschte Breite ein und fixieren Sie sie.

Wie reinige ich die Bandsäge richtig?

Nach jeder Nutzung Späne mit einer Bürste oder einem Staubsauger entfernen. Die Tischoberfläche mit einem trockenen Tuch abwischen. Keine scharfen Reinigungsmittel verwenden.

Wo finde ich Ersatzteile wie Sägeblätter?

Ersatzteile sind über den Einhell Kundenservice oder autorisierte Händler erhältlich. Die genaue Modellnummer (BT-UBS 1100) angeben.

Die Säge startet nicht – mögliche Ursachen?

Prüfen Sie die Stromzufuhr, ob der Notaus-Schalter gedrückt ist und ob die Sicherung intakt ist. Bei anhaltenden Problemen den Kundendienst kontaktieren.

Wie lagere ich die Bandsäge?

In trockener Umgebung, außerhalb der Reichweite von Kindern. Vor Feuchtigkeit schützen. Am besten mit einer Abdeckhaube.

BEDIENUNGSANLEITUNG BT-UBS 1100 EINHELL

D Originalbetriebsanleitung Universal-Bandsäge

SLO Originalna navodila za uporabo Univerzalna tračna žaga

Art.-Nr.: 45.042.10 I.-Nr.: 21011

-2-

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Tragen Sie Schutzhandschuhe.

Nicht in das laufende Sägeblatt greifen.

Scharfe Kanten.

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gefahr! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk-

zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegen- den Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

D

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeuges befin det, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und - auff angeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pfl egen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkeuges erhalten bleibt.

Allgemeine Sicherheitshinweise – Stationäre Bandsägen WARNUNG!

- Lesen Sie alle beigefügten Sicherheitshinweise und Anweisungen, die mit dem Gerät mitgeliefert werden und Achten Sie darauf, dass das Elektrowerkzeug korrekt montiert wird. Nichtbefolgen der Warnungen und Anweisungen kann zu einem Stromschlag, Feuer und /

D

oder schweren Verletzungen führen.

• Trennen Sie den Stecker von der Stromquelle und / oder dem Akku vom Elektrowerkzeug bevor Sie Einstellungen vornehmen oder Zubehörteile wechseln. Versehentliches Einschalten des Gerätes ist eine Ursache für viele Unfälle.
• Montieren Sie das Gerät vor der Benutzung wie in der Anleitung beschrieben, um das Unfallrisiko zu vermindern.
• Befestigen Sie das Elektrowerkzeug vor dem Gebrauch sicher am Auflagearm.
• Werkzeugwechsel auf dem Auflagearm kann zu Kontrollverlust führen.
• Stellen Sie das Gerät auf eine feste und ebe- ne Fläche. Wenn für das Elektrogerät kein fester Untergrund zur Verfügung steht, kann es nicht sicher Bedient werden.
• Überlasten Sie das Elektrowerkzeug nicht und verwenden Sie es nicht auf Leitern oder Gerüsten.

Zusätzliche Sicherheitshinweise – Tragbare Bandsägen

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidgerät versteckte Leitungen berühren könnte. Der Kontakt von Schneidewerkzeug mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Halten Sie Ihre Hände vom Sägebereich und Sägeblatt fern.
• Achten Sie vor der Verwendung immer darauf, dass die tragbare Bandsäge sauber ist.
• Stellen Sie immer sofort den Betrieb ein, wenn Sie irgendetwas Ungewöhnliches bemerken. Stellen Sie vor der Verwendung des Werkzeugs immer sicher, dass alle Komponenten ordnungsgemäß und sicher montiert sind.
  Seien Sie immer vorsichtig, wenn Sie das Bandsägeblatt anbringen oder entfernen.
• Halten Sie Ihre Hände immer dem Schnittweg des Bandsägeblattes fern.
• Warten Sie vor dem Sägen immer, bis der Motor die volle Drehzahl erreicht hat.
• Halten Sie die Griffe immer trocken, sauber und frei von Öl und Fett. Halten Sie das Werkzeug während der Arbeit gut fest.

• Seien Sie immer wachsam, vor allem auch bei sich wiederholenden, monotonen Operationen. Achten Sie immer auf die richtige Position der Hände im Verhältnis zum Sägeblatt.

• Entfernen Sie niemals den Werkstückanschlag.

• Halten Sie sich von Endstücken fern, die nach dem Sägen herunterfallen. Sie können heiß, scharf und/oder schwer sein. Dies könnte zu schweren Verletzungen führen.
• Luftöffnungen decken häufig bewegliche Teile ab und sollten freigehalten werden. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Handgriff
2. Motor
3. LED-Schalter
4. Drehzahleinstellung
5. Ein-/Ausschalter
6. Handgriff
7. Netzanschluss
8. Sägebandschutz
9. Werkstückanschlag
10. Sägeband
11. Spannhebel
12. Oberer Sägeblattschutz
13. Riemenscheibe
14. Gummibeschichtung
15. Führungsrollen
16. Kohlebürsten
17. Aufl agearm
18. Bewegliche Klemmbacke
19. Feststehende Klemmbacke
20. Schnellfi xierung
21. Feststellgriff

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen

D

(falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Universal-Bandsäge
- Sägetisch
• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Die tragbare Universal-Bandsäge mit Geschwindigkeitsregelung, eignet sich ausschließlich zum Trennen von Holz, Metall, Rohren, Profi len und dünnen Nichteisenmetallen.

Die Form der Werkstücke muss so gestaltet sein, dass ein sicheres einspannen in den Sägetisch gewährleistet und ein herausspringen des Werkstücks während des Sägevorgangs ausgeschlossen werden kann.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers, diese mit den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“ genannten technischen Hilfsmitteln zu beseitigen.

Es dürfen nur für die Maschine geeignete Sägebänder verwendet werden. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits-technischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
- Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.
- Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
- VerletzungsgefahrbeimWerkzeugwechsel (Schnittgefahr).
- Gefährdung durch das Wegschleudern von Werkstücken oder Werkstückteilen.
• Quetschen der Finger.
• Gefährdung durch Rückschlag.
- Kippen des Werkstückes aufgrund einer unzureichenden Werkstückauflagefläche.
• Berühren des Schneidwerkzeuges.
- Herausschleudern von Astteilen und Werkstückteilen.
- Staub und Splitter können Augenverletzungen hervorrufen. Tragen Sie deshalb immer eine Schutzbrille oder Brille mit Sicherheitsgläsern.
- Staub stellt eine besondere Gefahr dar. Um keinen Staub einatmen zu müssen, sollten Sie eine entsprechende Schutzmaske tragen.
- Tragen Sie stets einen Helm und Sicherheits-schuhe.
• Tragen Sie stets einwandfreie, enganliegende

D

Schutzkleidung.

- Langes Haar muss zusammengebunden, loser Schmuck sollte abgelegt werden.

4. Technische Daten

Anschluss: 220-240 V \~ 50 Hz

Motorleistung: 1100 W

Sägeband: 1140 x 12,7 x 0,65 mm

Geschwindigkeit: 0,7 – 2,4 m/s

Schutzklasse:......II/☐

Schutzart: IP20

Schnittleistung viereckiges Material:

90°: 100x80 mm

45°....40x40 mm

Schnittleistung rundes Material:

90°: 0 100 mm

45° 0 40 mm

Schwenkbereich: 0° - 45°

Gewicht:

Universal-Bandsäge 6,6 kg

Sägetisch....7,0kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L_nA .....89dB(A)

Unsicherheit K_pA 3dB

Schallleistungspegel L_wA ..... 100 dB(A)

Unsicherheit K_WA 3 dB

⚠️ Achtung!

Der Schwingungswert wird sich aufgrund des Einsatzbereiches des Elektrowerkzeuges ändern und kann in Ausnahmefällen über dem angegebenen Wert liegen.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
  • Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  • Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Das Sägeband muss Frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
- Bevor Sie den Ein-/ Ausschalter betätigen, vergewissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließender Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

6. Montage

Achtung! Vor allen Wartungs-, Umrüst- und Montagearbeiten ist der Netzstecker zu ziehen.

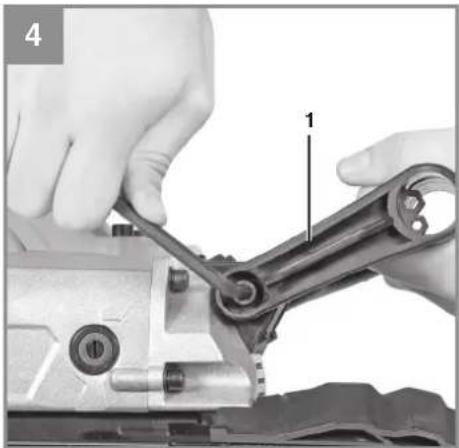

6.1 Montage des Handgriff s (Bild 4)

• Der Handgriff (1) kann durch lösen der Innensechskantschraube gedreht werden.
  Zum Fixieren in der gewünschten Position, die Innensechskantschraube wieder festziehen.

6.2 Werkstückanschlag Einstellung (Bild 5)

• Um den Werkstückanschlag (9) auf die gewünschte Tiefe einzustellen müssen die beiden Innensechskantschrauben nur etwas gelockert werden.
• Um den Werkstückanschlag wieder zu fixieren, ziehen sie die beiden Schrauben wieder an.

6.3 LED-Lampe Ein-/Ausschalten (Bild 3)

Das Gerät besitzt eine LED-Lampe um das Werkstück optimal auszuleuchten.
- Um diese Einzuschalten, drücken sie den LED-Schalter (3), sodass dieser die Position „-“ zeigt.
- Schalten Sie die LED-Lampe nach Beendigung der Arbeit stets durch erneutes drücken des LED-Schalters (3) aus, sodass dieser die Position „O“ hat.

D

6.4 Montage Universal-Bandsäge auf dem Sägetisch (Bild 11)

• Platzieren Sie ihre Universal-Bandsäge auf dem Auflagearm (17)
• Montieren Sie die Universal-Bandsäge anschließend mit 3 Schrauben am Auflagearm (17)
• Stellen Sie sicher, dass die Schrauben festgezogen sind.

6.5 Sägeband Austausch (Bild 6 - 9) Achtung Schnittgefahr! Tragen Sie Handschuhe!

Demontage:

• Ziehen Sie den Netzstecker!
- Lösen Sie anschließend den Sägeband-Spannhebel (11), durch drehen im Uhrzeigersinn.
• Drehen Sie die Universal-Bandsäge um und legen Sie sie auf einen Tisch oder Werkbank.
- Um das Sägeband zu entfernen, beginnen Sie am oberen Teil des Sägebandschutzes (12) und fahren Sie um die Riemenscheiben (13) herum fort.
Achtung: Bei der Demontage kann sich die Spannung ruckartig lösen und das Sägeband (10) abspringen!
- Überprüfen Sie die Führungsrollen (15) sowie die Die Riemenscheiben und entfernen Sie ggf. Späne, die sich darin befinden könnten. Die Gummibeschichtung der Riemenscheiben (14) sollten Lockerheit und Beschädigungen geprüft werden.

Montage:

• Positionieren Sie das Sägeband (10) zum Einsetzen so, dass die Sägezähne von der Maschine weg zeigen.
• Sägeband (10) in die beiden Führungsrollen (15) einschieben.
• Halten Sie das Sägeband in den Führungsrollen fest und legen Sie es um beide Riemenscheiben (13) sowie durch den Werkstückanschlag (9).
• Prüfen Sie, ob das Sägeband vollständig in den Führungsrollen (15) eingesetzt ist und auf der Gummibeschichtung der Riemenscheibe (14) aufliegt.
  Um das Sägeband festzuspannen, drehen Sie den Sägeband-Spannhebel (11) wieder entgegen dem Uhrzeigersinn.
  • Die korrekte Spannung des Sägebandes, können Sie überprüfen, wenn sich dieses um 2-3 mm nach Innen drücken lässt.

- Schalten Sie die Universal-Bandsäge im Anschluss mehrere Male ein und aus, um sicherzustellen, dass das Sägeband richtig sitzt.

Vorsicht! Halten Sie die Maschine mit dem Sägebereich während dieser Prüfung von Ihrem Körper fern.

6.6 Werkstück Spannen (Bild 12)

Um ein Werkstück zu spannen, muss zunächst die Bewegliche Klemmback (18) durch drehen entgegen dem Uhrzeigersinn gelöst werden.
- Anschließend kann die Schnellfixierung (20) nach oben geklappt werden und die Bewegliche Klemmbacke per Schnellverstellung justiert werden.
- Legen Sie nun das Werkstück an der vorde- ren Feststehenden Klemmbacke (19) an.
- Schieben Sie die bewegliche Klemmbacke (18) an das Werkstück heran und klappen Sie anschließend die Schnellfixierung (20) wieder nach unten.
- Um das Werkstück fest einzuspannen muss anschließend unbedingt die bewegliche Klemmbacke (18) durch drehen im Uhrzeigersinn festgezogen werden!

7. Bedienung

7.1 Anschluss an die Stromversorgung, Verkabelung, Steckdosenbauart

Das Gerät ist für 220 - 240V Wechselstrom geeignet.
- Vergewissern Sie sich, dass Spannung (V) und Frequenz (Hz) der Maschine (siehe Datenschild und Technische Daten) mit denen für den Netzanschluss übereinstimmen.
- Für Verlängerungskabel bis zu 22m Länge sollten Sie zweiadrige 1,5mm2 Kabel verwenden – oder ein Äquivalent, das den örtlichen Vorschriften entspricht.

7.2 Einschränkungen hinsichtlich der Umgebungsbedingungen

• Stellen Sie sicher, dass die Arbeitsfläche geräumt und gut beleuchtet ist, weder Nass ist noch Brennbare oder Explosive Dinge herumliegen.
• Verhindern Sie, dass unbefugte Personen die Maschine oder das Netzkabel anfassen.
• Wird die Maschine nicht benutzt, sollte Sie an einem trockenen und sicheren Platz, außer-

D

halb der Reichweite von unbefugten Personen, aufbewahrt werden.

7.3 Ein-/Aus-Schalter (Abb. 8)

Um die Säge einzuschalten muss der Ein-/Ausschalter (5) gedrückt werden
Um die Säge wieder auszuschalten, muss der Schalter (5) wieder losgelassen werden.

7.4 Winkeleinstellung (Bild 13)

• Mit der Universal-Bandsäge können Schrägschnitte von 0° - 45° zur Arbeitsfläche durchgeführt werden.
• Zum Einstellen des gewünschten Winkels, lösen Sie den Feststellgriff (21).
• Den Auflagearm (17) auf das benötigte Winkelmaß einstellen.
  • Feststellgriff (17) wieder festziehen.

7.5 Schnittgeschwindigkeit (Bild 3)

- Die Schnittgeschwindigkeit kann mithilfe der Drehzahleinstellung (4) an das jeweilige Werkstück angepasst werden.

7.6 Schnitte als Handgeführte Maschine (Bild 10)

• Die Universal-Bandsäge kann optional als Handgeführte Maschine verwendet werden.
- Halten Sie die Maschine dazu sicher mit beiden Händen an beiden Handgriffen (Pos. 1 und Pos. 6) fest.
- Schalten Sie die Maschine nun ein und bewegen Sie sie in Richtung des zu bearbeitenden Werkstücks.
- Üben Sie keinen zu hohen Druck auf das Werkstück aus, da sich am Sägeband (10) ansonsten die Geschwindigkeit und die Lebensdauer verringert!

7.7 Schnitte mit Sägetisch durchführen (Bild 14)

• Gewünschten Schnittwinkel (wie in Punkt 7.2 beschrieben) einstellen.
- Werkstück anschließend fest in die Klemmbacken einspannen.
• Die gewünschte Drehstufe einstellen und die Maschine einschalten.
- Wenn die gewünschte Drehzahl erreicht ist, kippen Sie die Maschine langsam in Richtung des Werkstücks, bis das Sägeband (10) Kontakt zum Werkstück hat.
- Das Eigengewicht der Maschine bietet den optimalen Schnittdruck nach unten. Ein Erhöhen des Drucks durch drücken des Bedieners ist nicht notwendig, da sich ansonsten die

Geschwindigkeit und die Lebensdauer des Sägebandes verringert!

- Nach dem Sägevorgang schwenken Sie die Universal-Bandsäge wieder in die Ausgangsstellung. Vergewissern Sie sich, dass die Maschine nicht wieder nach unten kippt.

Achtung! Bevor das Werkstück entfernt wird, muss das Sägeband komplett zum Stillstand gekommen sein!

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist. Reparatur- und Instandsetzungsarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Wir empfehlen Ihnen, sich bei Bedarf an unser Service-Center zu wenden.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

D

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Kohlebürsten
Verbrauchsmaterial/Verbrauchsteile*Trennscheibe
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

• Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

• Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

• Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Einhell

SERVICE

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

ZUBEHÖR

PRODUKT-INFORMATIONEN

PREIS-INFORMATIONEN

VERFÜGBARKEITEN

TRACK & TRACE

GARANTIEVER- LÄNGERUNGEN

REPARATUR- SERVICE

SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: 09951 - 959 2000

Telefax: 09951 - 959 1700

E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

SLO

Universal-Bandsäge\* BT-UBS 1100 (Einhell)

□2014/29/EU
2005/32/EC_2009/125/EC
□(EU)2015/1188
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
□(EU)2016/426
Notified Body:
□(EU)2016/425
2011/65/EU_(EU)2015/863

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 10.03.2021

First CE: 21

Art.-No.: 45.042.10 I.-No.: 21011
