SEN-MQ3 - Gasmelder Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Gassensor-Modul
Modell	SEN-MQ3
Marke	Joy-It
Erkennbare Gase	Ethanol, Alkohol über Wasserstoffkonzentration
Analoger Ausgang	0–5 V (je nach Gaskonzentration)
Digitaler Ausgang	LOW bei Überschreitung des Grenzwerts (einstellbar über Potentiometer)
Betriebsspannung	5 V (über Arduino oder Raspberry Pi mit Pegelwandler)
Stromaufnahme	ca. 150 mA (Heizstrom)
Abmessungen (ca.)	32 mm x 20 mm x 22 mm
Gewicht (ca.)	5 g
Anschlüsse	5-polige Stiftleiste (VCC, GND, A0, D0, NC)
Kompatible Plattformen	Arduino, Raspberry Pi (mit ADC und Pegelwandler)
Einstellmöglichkeit	Blaues Potentiometer zur Grenzwertanpassung
Aufwärmzeit	ca. 24–48 Stunden für stabile Messwerte
Messbereich	0,05–10 mg/L Ethanol
Lebensdauer	ca. 5 Jahre (abhängig von Betriebsbedingungen)
Wartung und Reinigung	Mit trockenem Tuch reinigen, keine Flüssigkeiten verwenden
Sicherheitshinweis	Nicht in explosionsgefährdeten Bereichen ohne zusätzliche Schutzmaßnahmen verwenden
Entsorgung	Elektro-Altgeräte nicht im Hausmüll entsorgen, an kommunale Sammelstellen oder Hersteller zurückgeben
Zubehör im Lieferumfang	Sensor-Modul SEN-MQ3, keine weiteren Komponenten

Häufig gestellte Fragen - SEN-MQ3 Joy-It

Welche Gase erkennt der SEN-MQ3?

Der SEN-MQ3 erkennt Ethanol und Alkoholdämpfe über die Wasserstoffkonzentration in der Luft.

Wie schließe ich den SEN-MQ3 an einen Raspberry Pi an?

Da der Raspberry Pi keine analogen Eingänge hat, benötigen Sie einen Analog-Digital-Wandler (z. B. KY-053) und einen Logiklevelwandler (z. B. KY-051). Schließen Sie den Sensor gemäß dem Schaltplan in der Anleitung an.

Kann ich den Sensor direkt an einen Arduino anschließen?

Ja, der Arduino kann den Sensor direkt mit 5 V versorgen. Verbinden Sie VCC mit 5 V, GND mit GND, A0 mit einem analogen Pin (z. B. A0) und D0 mit einem digitalen Pin (z. B. Pin 8).

Wie stelle ich den Grenzwert des Digitalausgangs ein?

Drehen Sie das blaue Potentiometer auf der Platine im Uhrzeigersinn, um den Grenzwert zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu senken. Der D0-Pin wird bei Überschreitung des Schwellwerts auf LOW gesetzt.

Warum liefert der Sensor keine stabilen Messwerte?

Der Sensor benötigt eine Aufwärmphase von bis zu 24 Stunden, um stabile Werte zu liefern. Lassen Sie den Sensor nach dem Einschalten einige Zeit eingeschaltet, bevor Sie Messungen durchführen.

Welche Softwarebibliothek wird für den Raspberry Pi benötigt?

Installieren Sie die Adafruit-Circuitpython-ADS1x15-Bibliothek und nutzen Sie das bereitgestellte Python-Skript von Joy-It. Stellen Sie sicher, dass die I2C-Schnittstelle aktiviert ist.

Kann ich den SEN-MQ3 auch mit anderen Microcontrollern verwenden?

Ja, der Sensor arbeitet mit 3,3 V oder 5 V Logik. Bei Microcontrollern mit 3,3 V Logik (z. B. ESP32) verwenden Sie einen Pegelwandler für den Digitalausgang.

Wie reinige ich den Sensor richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch, um die Oberfläche vorsichtig abzuwischen. Vermeiden Sie Flüssigkeiten, da diese die Heizschicht beschädigen können.

Ist der Sensor für den Einsatz in explosionsgefährdeten Bereichen geeignet?

Nein, der Sensor ist nicht explosionsgeschützt. Verwenden Sie ihn nur in gut belüfteten Umgebungen und fern von leicht entzündlichen Stoffen.

Was bedeutet es, wenn der D0-Ausgang LOW wird?

Der D0-Pin wird auf LOW gesetzt, wenn die Gaskonzentration den über das Potentiometer eingestellten Grenzwert überschreitet. Dies kann als Alarm oder Schaltsignal genutzt werden.

BEDIENUNGSANLEITUNG SEN-MQ3 Joy-It

KOMBIANLEITUNG FÜR GASSENSOREN

SEN-MQ

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. GERÄTEÜBERSICHT

Bitte beachten Sie, dass der Sensor eine Aufwärmphase benötigt, um genaue Messwerte liefern zu können.

Es gibt viele verschiedene MQ-Gassensoren, diese unterscheiden sich hauptsächlich an den zumessenden Gasen. Anschluss und Programmierung sind bei allen Sensoren gleich.

Hier ist eine Übersicht über die verschiedenen MQ-Gassensorarten:

Sensor Gase
SEN-MQ-2	Flüssiggas (LPG), i -Butan (C4H10), Propan (C3H8), Methan (CH4), Wasserstoff (H2), Alkohol, Rauch
SEN-MQ-3	Ethanol, Alkohol über die Wasserstoffkonzentration
SEN-MQ-4 Komprimiertes Erdgas (CNG), Methan (CH4)
SEN-MQ-5	Flüssiggase (LPG), Propan, Methan, Butan, andere natürliche Gase, etc.
SEN-MQ-6 Flüssiggas (LPG) wie Butan, Propan, Methan und brennbare Gase
SEN-MQ-7	Kohlenmonoxid (CO)
SEN-MQ-8	Wasserstoff (H2), viele wasserstoff-haltige Gase
SEN-MQ-135	Benzol, Ammoniak, Sulfid, Rauch, Stickoxide u. a. Luftverunreinigungen

Die Empfindlichkeit des Digitalausgangs der Sensoren, kann über das blaue Potentiometer auf dem Board eingestellt werden.

3. VERWENDUNG MIT DEM RASPBERRY PI

i

Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den Raspberry Pi 4 und 5 geschrieben. Es wurde keine Überprüfung mit neueren Betriebssystemen oder Hardware durchgeführt.

i

Dieser Gassensor ist ein analoger Sensor. Da der Raspberry Pi keine analogen Eingänge hat, müssen Sie einen Analog-Digital-Wandler verwenden. Außerdem benötigen Sie einen Logiklevelwandler 3V bis 5V. In diesem Beispiel wird der ADC COM-KY053 und der Logiklevelwandler COM-KY051 von Joy-it verwendet.

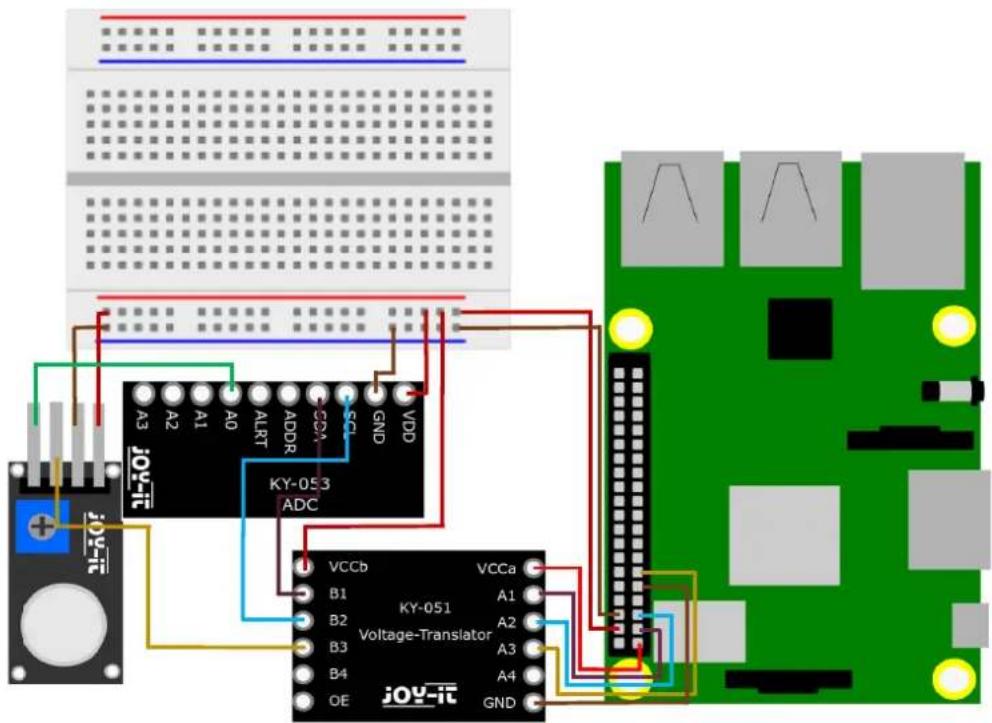

Schließen Sie den Sensor, wie Schaubild und der Tabelle zu sehen, an.

Raspberry Pi COM-KY051 ADC Sensor

GND GND GND GND
5 V VCCb VDD VCC
3 V VCCa --
GPIO 17 A3 --
- B3 - D0
-- A0	A0
SCL / GPIO3	A2 --
- B2	SCL	-
SDA / GPIO2	A1 --
- B1	SDA	-

Codebeispiel:

Für die Verwendung des ADCs müssen zunächst einige Abhängigkeiten installiert werden. Führen Sie dazu die folgenden Schritte nacheinander aus.

Geben Sie den folgenden Befehl ein um in die Raspberry Pi Config zu gelangen:

sudo raspi-config

Navigieren Sie zu dem Punkt Interfacing Options und aktivieren Sie dort die I2C -Schnittstelle.

Installieren Sie nun pip3 mit dem folgendem Befehl:

sudo apt install python3-pip

Als nächstes müssen Sie eine virtuelle Umgebung einrichten, um die Bibliothek des ADCs zu installieren. Geben Sie dazu die folgenden Befehle ein:

mkdir project-name && cd project-name

python -m venv --system-site-packages env

source env/bin/activate

Installieren Sie nun die Adafruit-Circuitpython-ADS1x15 Bibliothek mit dem folgenden Befehl:

pip3 install adafruit-circuitpython-ads1x15

Nun können Sie das vorbereitete Codebeispiel mit diesem Befehl herunterladen:

wget https://joy-it.net/files/files/Produkte/SEN-MQ2/SEN-MQ-Python.zip

Entpacken Sie nun die .zip Datei und entfernen die .zip Datei wieder mit dem folgenden Befehl:

unzip SEN-MQ-Python.zip && rm SEN-MQ-Python.zip

Sie können das Beispiel nun mit dem folgenden Befehl ausführen:

python3 SEN-MQ-Python.py

Alternativ können Sie das Codebeispiel hier auch manuell rauskopieren und in Ihre Python Datei einfügen.

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 5 V. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.

4. VERWENDUNG MIT DEM ARDUINO

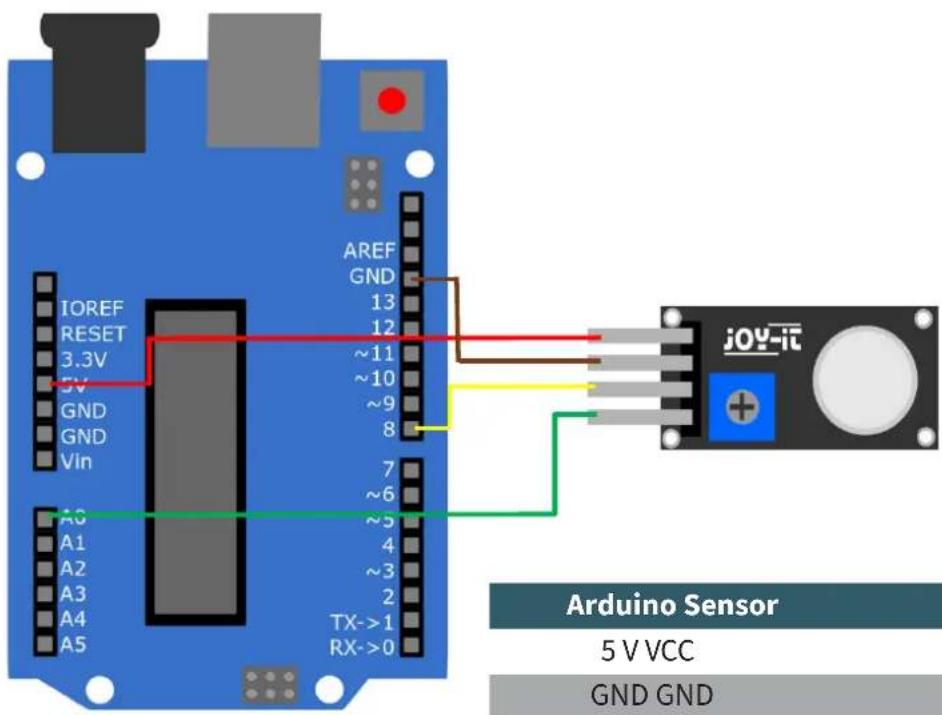

Schließen Sie den Sensor wie Schaubild und der Tabelle zu sehen an.

Arduino Sensor

5 V VCC

GND GND

Digital Pin 8 D0

Analog Pin 0 A0

Kopieren Sie das nun folgende Codebeispiel in Ihre Programmierumgebung und laden es auf Ihren Arduino hoch. Alternativ können Sie das Codebeispiel auch hier herunterladen.

void setup() {
    Serial.begin(9600);
    pinMode(A0, INPUT);
    pinMode(8, INPUT);
}
void loop() {
    if (digitalRead(8)==LOW){
    Serial.println("Warning: Threshold exceeded!!!");
    }
    Serial.println(analogRead(A0));
    delay(1000);
}

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 1023. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.
