SEN-MQ6 - Gasmelder Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Gasmelder (Sensor zur Detektion brennbarer Gase)
Modell	SEN-MQ6
Marke	Joy-It
Erkannte Gase	Flüssiggas (LPG), Butan, Propan, Methan und andere brennbare Gase
Betriebsspannung	5 V (Gleichstrom)
Ausgangssignal	Analog (A0) und Digital (D0, Low bei Überschreitung des Grenzwerts)
Empfindlichkeitseinstellung	Über blaues Potentiometer auf der Platine
Kompatible Mikrocontroller	Raspberry Pi (mit ADC und Level-Shifter), Arduino (direkt)
Abmessungen (ca.)	32 mm x 20 mm x 22 mm
Gewicht (ca.)	5 g
Aufwärmzeit	Erforderlich für genaue Messwerte (ca. 20-30 Sekunden)
Analoger Wertebereich	0–5 V (am Raspberry Pi mit ADC) oder 0–1023 (am Arduino)
Einsatzbereich	Innenräume, Haushalt, Industrie (Gaswarnung)
Montage	Steckbar auf Breadboard; Löten für permanente Verbindungen
Pflege und Reinigung	Keine speziellen Maßnahmen; vor Feuchtigkeit und Staub schützen
Sicherheitshinweise	Elektrogerät, nicht im Hausmüll entsorgen; gemäß ElektroG zurückgeben
Ersatzteile / Reparierbarkeit	Keine vom Hersteller vorgesehen; Sensor als Bauteil austauschbar
Lieferumfang	Sensorplatine SEN-MQ6
Zusätzliche Informationen	Kostenlose Bedienungsanleitung als PDF verfügbar

Häufig gestellte Fragen - SEN-MQ6 Joy-It

Welche Gase erkennt der SEN-MQ6?

Der SEN-MQ6 erkennt Flüssiggas (LPG) wie Butan, Propan, Methan und andere brennbare Gase.

Wie schließe ich den SEN-MQ6 an einen Raspberry Pi an?

Da der Raspberry Pi keine analogen Eingänge hat, benötigen Sie einen Analog-Digital-Wandler (z.B. COM-KY053) und einen Logiklevelwandler (z.B. COM-KY051). Verbinden Sie die Pins gemäß der Anleitung und installieren Sie die benötigten Bibliotheken.

Wie stelle ich die Empfindlichkeit des Sensors ein?

Die Empfindlichkeit wird über das blaue Potentiometer auf der Platine eingestellt. Drehen Sie es im Uhrzeigersinn, um den Grenzwert zu erhöhen (höhere Gaskonzentration erforderlich) oder gegen den Uhrzeigersinn zu senken.

Benötigt der Sensor eine Aufwärmzeit?

Ja, der Sensor benötigt eine Aufwärmphase (ca. 20–30 Sekunden), um genaue Messwerte zu liefern. Nach dem Einschalten sollten Sie kurz warten, bis die Werte stabil sind.

Was ist der Unterschied zwischen dem analogen und digitalen Ausgang?

Der analoge Ausgang (A0) liefert einen Spannungswert proportional zur Gaskonzentration. Der digitale Ausgang (D0) wird auf LOW gesetzt, sobald der einstellbare Grenzwert überschritten wird.

Kann ich den SEN-MQ6 direkt mit einem Arduino verwenden?

Ja, der Arduino kann den Sensor direkt betreiben. Verbinden Sie VCC mit 5V, GND mit GND, A0 mit einem analogen Pin und D0 mit einem digitalen Pin. Ein Beispielcode ist in der Anleitung enthalten.

Welche Spannung benötigt der Sensor?

Die Betriebsspannung beträgt 5 V Gleichstrom. Achten Sie auf eine stabile Stromversorgung.

Ist der SEN-MQ6 mit dem Raspberry Pi 5 kompatibel?

Die Anleitung wurde unter Raspberry Pi OS Bookworm für Raspberry Pi 4 und 5 getestet. Mit neueren Betriebssystemen oder Hardware wurde keine Überprüfung durchgeführt.

Was tun, wenn der Sensor nicht reagiert?

Überprüfen Sie die Verkabelung, die Spannungsversorgung und die I2C-Verbindung (falls mit ADC). Stellen Sie sicher, dass die benötigten Bibliotheken installiert sind und die Aufwärmzeit eingehalten wird.

Wie entsorge ich den Sensor richtig?

Entsorgen Sie den Sensor gemäß der ElektroG (Elektro- und Elektronikgerätegesetz) nicht im Hausmüll, sondern geben Sie ihn an einer Sammelstelle oder per Rücksendung an den Hersteller zurück.

BEDIENUNGSANLEITUNG SEN-MQ6 Joy-It

KOMBIANLEITUNG FÜR GASSENSOREN

SEN-MQ

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. GERÄTEÜBERSICHT

Bitte beachten Sie, dass der Sensor eine Aufwärmphase benötigt, um genaue Messwerte liefern zu können.

Es gibt viele verschiedene MQ-Gassensoren, diese unterscheiden sich hauptsächlich an den zumessenden Gasen. Anschluss und Programmierung sind bei allen Sensoren gleich.

Hier ist eine Übersicht über die verschiedenen MQ-Gassensorarten:

Sensor Gase
SEN-MQ-2	Flüssiggas (LPG), i -Butan (C4H10), Propan (C3H8), Methan (CH4), Wasserstoff (H2), Alkohol, Rauch
SEN-MQ-3	Ethanol, Alkohol über die Wasserstoffkonzentration
SEN-MQ-4 Komprimiertes Erdgas (CNG), Methan (CH4)
SEN-MQ-5	Flüssiggase (LPG), Propan, Methan, Butan, andere natürliche Gase, etc.
SEN-MQ-6 Flüssiggas (LPG) wie Butan, Propan, Methan und brennbare Gase
SEN-MQ-7	Kohlenmonoxid (CO)
SEN-MQ-8	Wasserstoff (H2), viele wasserstoff-haltige Gase
SEN-MQ-135	Benzol, Ammoniak, Sulfid, Rauch, Stickoxide u. a. Luftverunreinigungen

Die Empfindlichkeit des Digitalausgangs der Sensoren, kann über das blaue Potentiometer auf dem Board eingestellt werden.

3. VERWENDUNG MIT DEM RASPBERRY PI

i

Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den Raspberry Pi 4 und 5 geschrieben. Es wurde keine Überprüfung mit neueren Betriebssystemen oder Hardware durchgeführt.

i

Dieser Gassensor ist ein analoger Sensor. Da der Raspberry Pi keine analogen Eingänge hat, müssen Sie einen Analog-Digital-Wandler verwenden. Außerdem benötigen Sie einen Logiklevelwandler 3V bis 5V. In diesem Beispiel wird der ADC COM-KY053 und der Logiklevelwandler COM-KY051 von Joy-it verwendet.

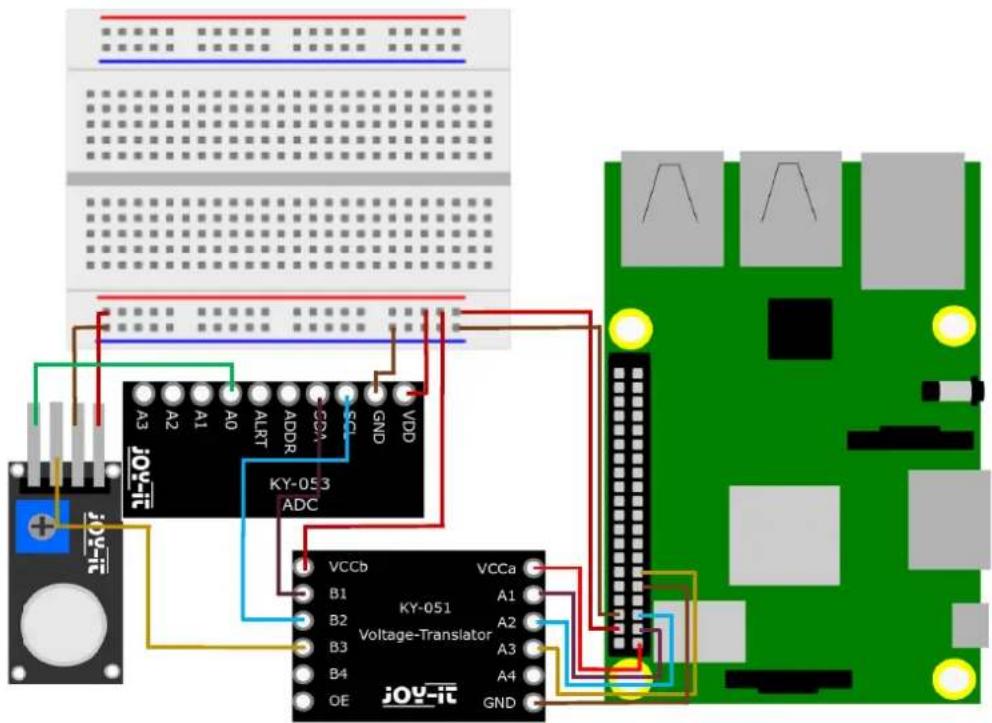

Schließen Sie den Sensor, wie Schaubild und der Tabelle zu sehen, an.

Raspberry Pi COM-KY051 ADC Sensor

GND GND GND GND
5 V VCCb VDD VCC
3 V VCCa --
GPIO 17 A3 --
- B3 - D0
-- A0	A0
SCL / GPIO3	A2 --
- B2	SCL	-
SDA / GPIO2	A1 --
- B1	SDA	-

Codebeispiel:

Für die Verwendung des ADCs müssen zunächst einige Abhängigkeiten installiert werden. Führen Sie dazu die folgenden Schritte nacheinander aus.

Geben Sie den folgenden Befehl ein um in die Raspberry Pi Config zu gelangen:

sudo raspi-config

Navigieren Sie zu dem Punkt Interfacing Options und aktivieren Sie dort die I2C -Schnittstelle.

Installieren Sie nun pip3 mit dem folgendem Befehl:

sudo apt install python3-pip

Als nächstes müssen Sie eine virtuelle Umgebung einrichten, um die Bibliothek des ADCs zu installieren. Geben Sie dazu die folgenden Befehle ein:

mkdir project-name && cd project-name

python -m venv --system-site-packages env

source env/bin/activate

Installieren Sie nun die Adafruit-Circuitpython-ADS1x15 Bibliothek mit dem folgenden Befehl:

pip3 install adafruit-circuitpython-ads1x15

Nun können Sie das vorbereitete Codebeispiel mit diesem Befehl herunterladen:

wget https://joy-it.net/files/files/Produkte/SEN-MQ2/SEN-MQ-Python.zip

Entpacken Sie nun die .zip Datei und entfernen die .zip Datei wieder mit dem folgenden Befehl:

unzip SEN-MQ-Python.zip && rm SEN-MQ-Python.zip

Sie können das Beispiel nun mit dem folgenden Befehl ausführen:

python3 SEN-MQ-Python.py

Alternativ können Sie das Codebeispiel hier auch manuell rauskopieren und in Ihre Python Datei einfügen.

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 5 V. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.

4. VERWENDUNG MIT DEM ARDUINO

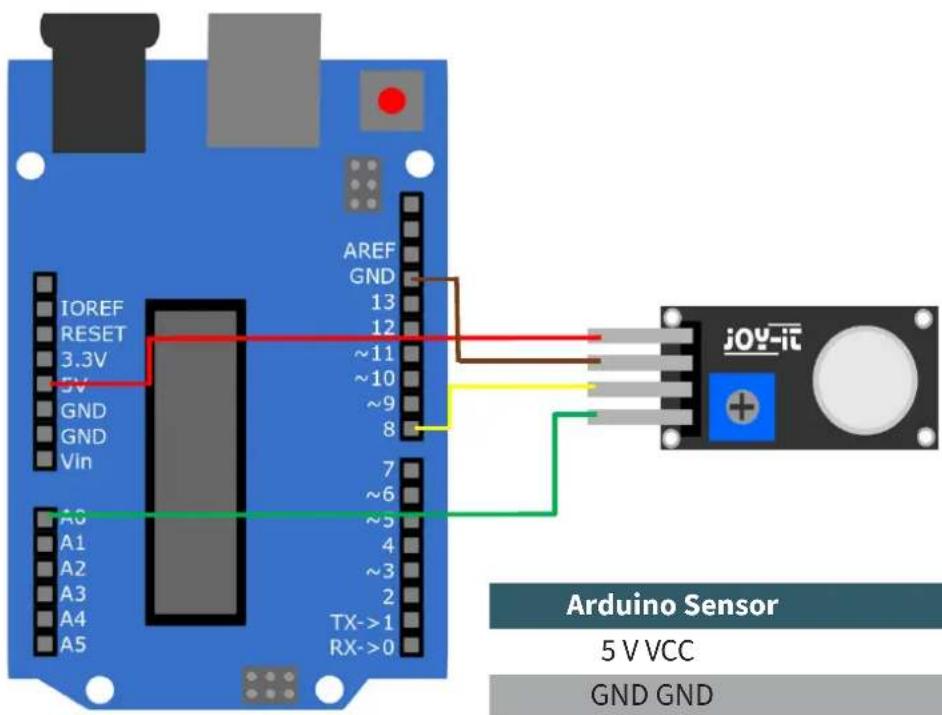

Schließen Sie den Sensor wie Schaubild und der Tabelle zu sehen an.

Arduino Sensor

5 V VCC

GND GND

Digital Pin 8 D0

Analog Pin 0 A0

Kopieren Sie das nun folgende Codebeispiel in Ihre Programmierumgebung und laden es auf Ihren Arduino hoch. Alternativ können Sie das Codebeispiel auch hier herunterladen.

void setup() {
    Serial.begin(9600);
    pinMode(A0, INPUT);
    pinMode(8, INPUT);
}
void loop() {
    if (digitalRead(8)==LOW){
    Serial.println("Warning: Threshold exceeded!!!");
    }
    Serial.println(analogRead(A0));
    delay(1000);
}

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 1023. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.
