BEDIENUNGSANLEITUNG SEN-MQ5 Joy-It

KOMBIANLEITUNG FÜR GASSENSOREN

SEN-MQ

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. GERÄTEÜBERSICHT

Bitte beachten Sie, dass der Sensor eine Aufwärmphase benötigt, um genaue Messwerte liefern zu können.

Es gibt viele verschiedene MQ-Gassensoren, diese unterscheiden sich hauptsächlich an den zumessenden Gasen. Anschluss und Programmierung sind bei allen Sensoren gleich.

Hier ist eine Übersicht über die verschiedenen MQ-Gassensorarten:

Sensor Gase
SEN-MQ-2	Flüssiggas (LPG), i -Butan (C4H10), Propan (C3H8), Methan (CH4), Wasserstoff (H2), Alkohol, Rauch
SEN-MQ-3	Ethanol, Alkohol über die Wasserstoffkonzentration
SEN-MQ-4 Komprimiertes Erdgas (CNG), Methan (CH4)
SEN-MQ-5	Flüssiggase (LPG), Propan, Methan, Butan, andere natürliche Gase, etc.
SEN-MQ-6 Flüssiggas (LPG) wie Butan, Propan, Methan und brennbare Gase
SEN-MQ-7	Kohlenmonoxid (CO)
SEN-MQ-8	Wasserstoff (H2), viele wasserstoff-haltige Gase
SEN-MQ-135	Benzol, Ammoniak, Sulfid, Rauch, Stickoxide u. a. Luftverunreinigungen

Die Empfindlichkeit des Digitalausgangs der Sensoren, kann über das blaue Potentiometer auf dem Board eingestellt werden.

3. VERWENDUNG MIT DEM RASPBERRY PI

i

Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den Raspberry Pi 4 und 5 geschrieben. Es wurde keine Überprüfung mit neueren Betriebssystemen oder Hardware durchgeführt.

i

Dieser Gassensor ist ein analoger Sensor. Da der Raspberry Pi keine analogen Eingänge hat, müssen Sie einen Analog-Digital-Wandler verwenden. Außerdem benötigen Sie einen Logiklevelwandler 3V bis 5V. In diesem Beispiel wird der ADC COM-KY053 und der Logiklevelwandler COM-KY051 von Joy-it verwendet.

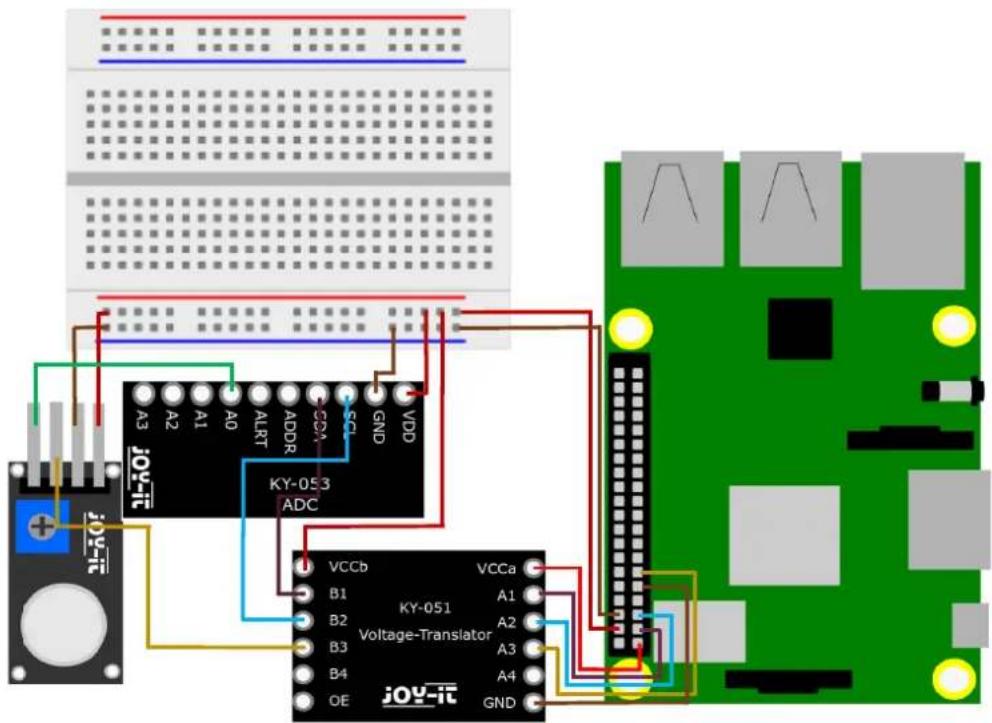

Schließen Sie den Sensor, wie Schaubild und der Tabelle zu sehen, an.

KY-053 ADC VCCb VCCa B1 KY-051 A1 B2 Voltage-Translator A2 B3 A3 B4 A4 OE GND JOY-IT JOY-IT

Raspberry Pi COM-KY051 ADC Sensor

GND GND GND GND
5 V VCCb VDD VCC
3 V VCCa --
GPIO 17 A3 --
- B3 - D0
-- A0	A0
SCL / GPIO3	A2 --
- B2	SCL	-
SDA / GPIO2	A1 --
- B1	SDA	-

Codebeispiel:

Für die Verwendung des ADCs müssen zunächst einige Abhängigkeiten installiert werden. Führen Sie dazu die folgenden Schritte nacheinander aus.

Geben Sie den folgenden Befehl ein um in die Raspberry Pi Config zu gelangen:

sudo raspi-config

Navigieren Sie zu dem Punkt Interfacing Options und aktivieren Sie dort die I2C -Schnittstelle.

Installieren Sie nun pip3 mit dem folgendem Befehl:

sudo apt install python3-pip

Als nächstes müssen Sie eine virtuelle Umgebung einrichten, um die Bibliothek des ADCs zu installieren. Geben Sie dazu die folgenden Befehle ein:

mkdir project-name && cd project-name

python -m venv --system-site-packages env

source env/bin/activate

Installieren Sie nun die Adafruit-Circuitpython-ADS1x15 Bibliothek mit dem folgenden Befehl:

pip3 install adafruit-circuitpython-ads1x15

Nun können Sie das vorbereitete Codebeispiel mit diesem Befehl herunterladen:

wget https://joy-it.net/files/files/Produkte/SEN-MQ2/SEN-MQ-Python.zip

Entpacken Sie nun die .zip Datei und entfernen die .zip Datei wieder mit dem folgenden Befehl:

unzip SEN-MQ-Python.zip && rm SEN-MQ-Python.zip

Sie können das Beispiel nun mit dem folgenden Befehl ausführen:

python3 SEN-MQ-Python.py

Alternativ können Sie das Codebeispiel hier auch manuell rauskopieren und in Ihre Python Datei einfügen.

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 5 V. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.

4. VERWENDUNG MIT DEM ARDUINO

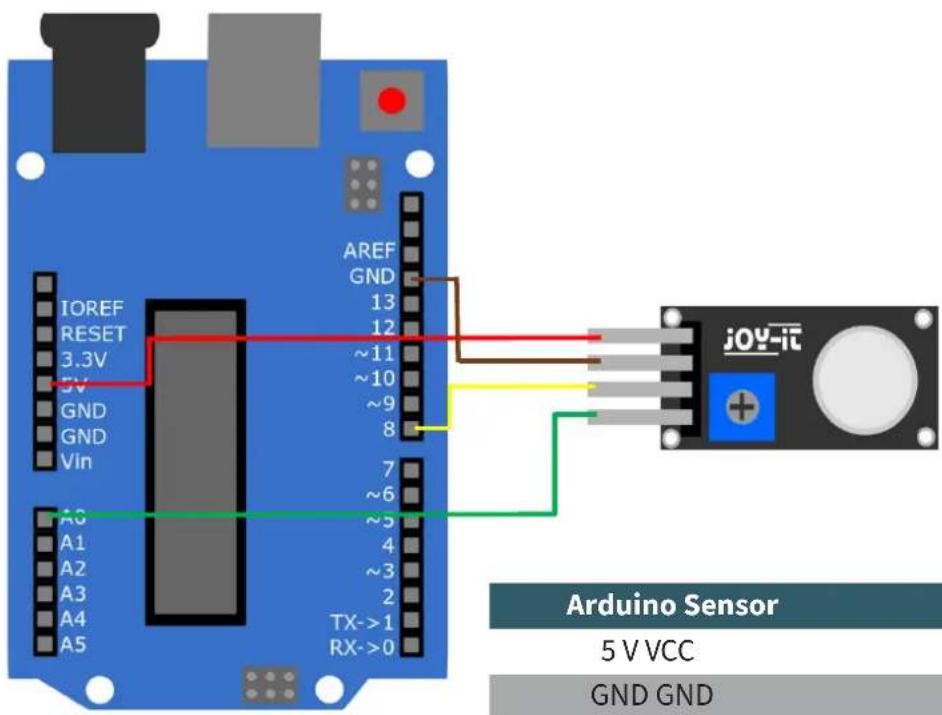

Schließen Sie den Sensor wie Schaubild und der Tabelle zu sehen an.

IOREF RESET 3.3V 5V GND GND Vin A0 A1 A2 A3 A4 A5 AREF GND 13 12 ~11 ~10 ~9 8 7 ~6 ~5 4 ~3 2 TX->1 RX->0 jOY-it Arduino Sensor 5 V VCC GND GND

Arduino Sensor

5 V VCC

GND GND

Digital Pin 8 D0

Analog Pin 0 A0

Kopieren Sie das nun folgende Codebeispiel in Ihre Programmierumgebung und laden es auf Ihren Arduino hoch. Alternativ können Sie das Codebeispiel auch hier herunterladen.

void setup() {
    Serial.begin(9600);
    pinMode(A0, INPUT);
    pinMode(8, INPUT);
}

void loop() {
    if (digitalRead(8)==LOW){
    Serial.println("Warning: Threshold exceeded!!!");
    }
    Serial.println(analogRead(A0));
    delay(1000);
}

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 1023. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.
