SEN-MQ4 - Gasmelder Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Gasmelder (Gassensor)
Marke	Joy-It
Modell	SEN-MQ4
Erfasste Gase	Methan (CH₄), komprimiertes Erdgas (CNG)
Ausgangssignal	Analog (0–5 V) und Digital (Schwellwert, LOW bei Überschreitung)
Schwellwerteinstellung	Über blaues Potentiometer auf der Platine
Betriebsspannung	5 V DC
Stromaufnahme	ca. 150 mA (Heizung)
Abmessungen (ca.)	32 × 20 × 22 mm
Gewicht (ca.)	6 g
Betriebstemperatur	-10 °C bis +50 °C
Luftfeuchtigkeit	5–95 % r.F. (nicht kondensierend)
Aufwärmzeit	ca. 24–48 Stunden für stabile Messwerte
Kompatible Mikrocontroller	Arduino (direkt), Raspberry Pi (mit ADC und Pegelwandler)
Wartung & Reinigung	Regelmäßige Überprüfung der Kontakte; Gehäuse mit trockenem Tuch reinigen
Sicherheitshinweise	Nicht für sicherheitskritische Anwendungen; außerhalb der Reichweite von Kindern
Reparierbarkeit / Ersatzteile	Nicht vom Benutzer reparierbar; defektes Gerät ersetzen
Hersteller	Joy-IT / SIMAC Electronics GmbH, Pascalstr. 8, 47506 Neukirchen-Vluyn

Häufig gestellte Fragen - SEN-MQ4 Joy-It

Welche Gase erkennt der SEN-MQ4?

Der SEN-MQ4 erkennt hauptsächlich Methan (CH₄) und komprimiertes Erdgas (CNG). Er eignet sich zur Detektion von brennbaren Gasen in diesem Spektrum.

Wie lange dauert die Aufwärmphase?

Der Sensor benötigt eine Aufwärmzeit von etwa 24 bis 48 Stunden, um stabile und genaue Messwerte zu liefern. Während dieser Zeit kann die Ausgabe schwanken.

Kann ich den SEN-MQ4 direkt an einen Raspberry Pi anschließen?

Nein, der Raspberry Pi hat keine analogen Eingänge. Sie benötigen einen Analog-Digital-Wandler (ADC) und einen Logikpegelwandler 3,3V/5V, z.B. die Modelle COM-KY053 und COM-KY051 von Joy-It.

Wie schließe ich den Sensor an einen Arduino an?

Der Anschluss ist einfach: Verbinden Sie VCC mit 5 V, GND mit GND, A0 mit einem analogen Pin (z.B. A0) und D0 mit einem digitalen Pin (z.B. Pin 8). Das Codebeispiel in der Anleitung zeigt die Auswertung.

Was bedeuten die Ausgänge A0 und D0?

A0 liefert ein analoges Spannungssignal (0–5 V), proportional zur Gaskonzentration. D0 ist ein digitaler Ausgang, der auf LOW geht, wenn der über das Potentiometer eingestellte Schwellwert überschritten wird.

Wie stelle ich den Schwellwert ein?

Drehen Sie das blaue Potentiometer auf der Sensorplatine. Im Uhrzeigersinn erhöht die Empfindlichkeit (niedrigerer Schwellwert), gegen den Uhrzeigersinn verringert sie. Testen Sie mit einer bekannten Gaskonzentration.

Ist der Sensor für sicherheitskritische Anwendungen geeignet?

Nein, der SEN-MQ4 ist ein Hobby- und Bildungssensor und nicht für sicherheitsrelevante Überwachungen (z.B. Gasalarm in Wohnungen) zertifiziert. Verwenden Sie dafür zugelassene Geräte.

Wie reinige und warte ich den Sensor?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel. Überprüfen Sie regelmäßig die Lötstellen und die Funktion des Potentiometers.

Kann ich den Sensor mit anderen Mikrocontrollern (ESP32, STM32) nutzen?

Ja, sofern der Mikrocontroller einen analogen Eingang (0–5 V) besitzt oder ein ADC verwendet wird. Achten Sie auf die Logikpegel – bei 3,3 V Systemen ist ein Pegelwandler notwendig.

Wo erhalte ich Support oder die vollständige Anleitung?

Die Anleitung steht als PDF auf notice-facile.com bereit. Bei Fragen kontaktieren Sie den Hersteller Joy-It per E-Mail ([e-mail]) oder telefonisch unter [phone].

BEDIENUNGSANLEITUNG SEN-MQ4 Joy-It

KOMBIANLEITUNG FÜR GASSENSOREN

SEN-MQ

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. GERÄTEÜBERSICHT

Bitte beachten Sie, dass der Sensor eine Aufwärmphase benötigt, um genaue Messwerte liefern zu können.

Es gibt viele verschiedene MQ-Gassensoren, diese unterscheiden sich hauptsächlich an den zumessenden Gasen. Anschluss und Programmierung sind bei allen Sensoren gleich.

Hier ist eine Übersicht über die verschiedenen MQ-Gassensorarten:

Sensor Gase
SEN-MQ-2	Flüssiggas (LPG), i -Butan (C4H10), Propan (C3H8), Methan (CH4), Wasserstoff (H2), Alkohol, Rauch
SEN-MQ-3	Ethanol, Alkohol über die Wasserstoffkonzentration
SEN-MQ-4 Komprimiertes Erdgas (CNG), Methan (CH4)
SEN-MQ-5	Flüssiggase (LPG), Propan, Methan, Butan, andere natürliche Gase, etc.
SEN-MQ-6 Flüssiggas (LPG) wie Butan, Propan, Methan und brennbare Gase
SEN-MQ-7	Kohlenmonoxid (CO)
SEN-MQ-8	Wasserstoff (H2), viele wasserstoff-haltige Gase
SEN-MQ-135	Benzol, Ammoniak, Sulfid, Rauch, Stickoxide u. a. Luftverunreinigungen

Die Empfindlichkeit des Digitalausgangs der Sensoren, kann über das blaue Potentiometer auf dem Board eingestellt werden.

3. VERWENDUNG MIT DEM RASPBERRY PI

i

Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den Raspberry Pi 4 und 5 geschrieben. Es wurde keine Überprüfung mit neueren Betriebssystemen oder Hardware durchgeführt.

i

Dieser Gassensor ist ein analoger Sensor. Da der Raspberry Pi keine analogen Eingänge hat, müssen Sie einen Analog-Digital-Wandler verwenden. Außerdem benötigen Sie einen Logiklevelwandler 3V bis 5V. In diesem Beispiel wird der ADC COM-KY053 und der Logiklevelwandler COM-KY051 von Joy-it verwendet.

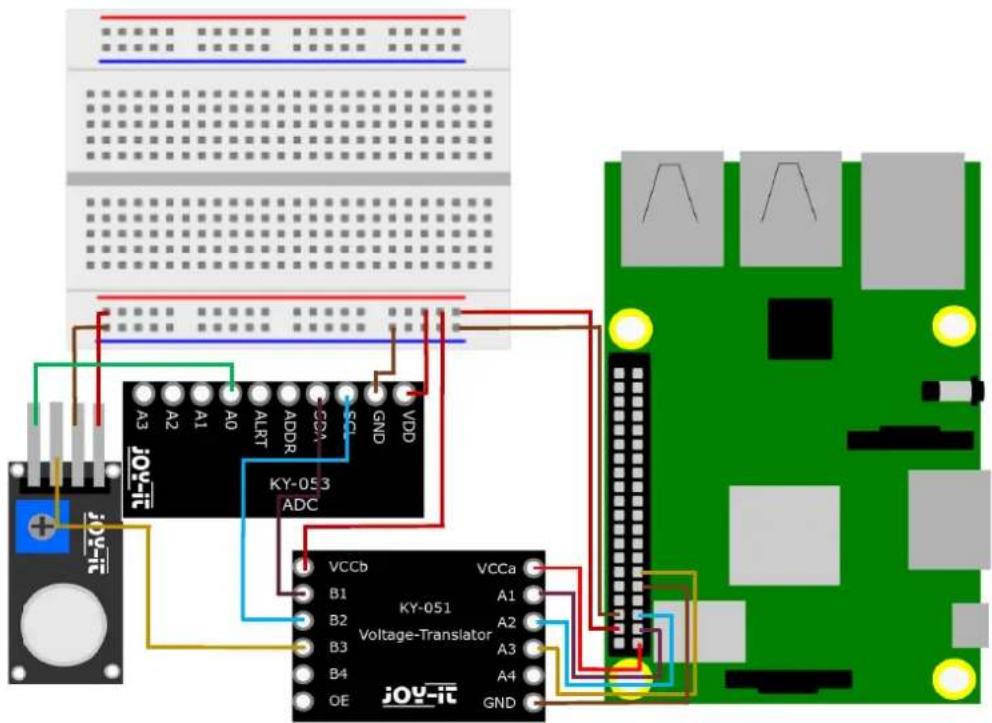

Schließen Sie den Sensor, wie Schaubild und der Tabelle zu sehen, an.

Raspberry Pi COM-KY051 ADC Sensor

GND GND GND GND
5 V VCCb VDD VCC
3 V VCCa --
GPIO 17 A3 --
- B3 - D0
-- A0	A0
SCL / GPIO3	A2 --
- B2	SCL	-
SDA / GPIO2	A1 --
- B1	SDA	-

Codebeispiel:

Für die Verwendung des ADCs müssen zunächst einige Abhängigkeiten installiert werden. Führen Sie dazu die folgenden Schritte nacheinander aus.

Geben Sie den folgenden Befehl ein um in die Raspberry Pi Config zu gelangen:

sudo raspi-config

Navigieren Sie zu dem Punkt Interfacing Options und aktivieren Sie dort die I2C -Schnittstelle.

Installieren Sie nun pip3 mit dem folgendem Befehl:

sudo apt install python3-pip

Als nächstes müssen Sie eine virtuelle Umgebung einrichten, um die Bibliothek des ADCs zu installieren. Geben Sie dazu die folgenden Befehle ein:

mkdir project-name && cd project-name

python -m venv --system-site-packages env

source env/bin/activate

Installieren Sie nun die Adafruit-Circuitpython-ADS1x15 Bibliothek mit dem folgenden Befehl:

pip3 install adafruit-circuitpython-ads1x15

Nun können Sie das vorbereitete Codebeispiel mit diesem Befehl herunterladen:

wget https://joy-it.net/files/files/Produkte/SEN-MQ2/SEN-MQ-Python.zip

Entpacken Sie nun die .zip Datei und entfernen die .zip Datei wieder mit dem folgenden Befehl:

unzip SEN-MQ-Python.zip && rm SEN-MQ-Python.zip

Sie können das Beispiel nun mit dem folgenden Befehl ausführen:

python3 SEN-MQ-Python.py

Alternativ können Sie das Codebeispiel hier auch manuell rauskopieren und in Ihre Python Datei einfügen.

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 5 V. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.

4. VERWENDUNG MIT DEM ARDUINO

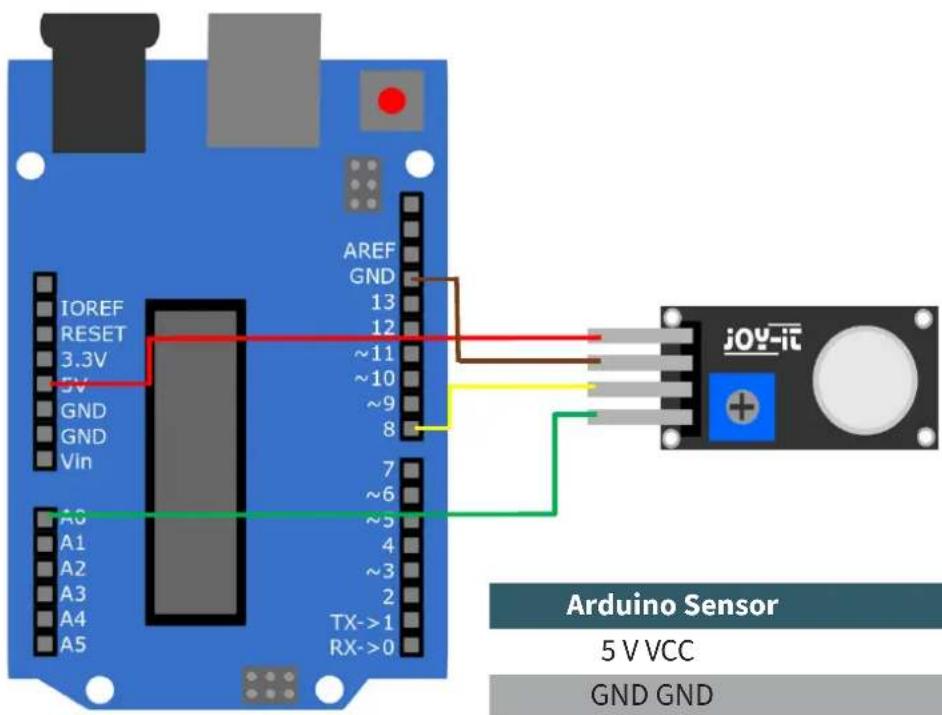

Schließen Sie den Sensor wie Schaubild und der Tabelle zu sehen an.

Arduino Sensor

5 V VCC

GND GND

Digital Pin 8 D0

Analog Pin 0 A0

Kopieren Sie das nun folgende Codebeispiel in Ihre Programmierumgebung und laden es auf Ihren Arduino hoch. Alternativ können Sie das Codebeispiel auch hier herunterladen.

void setup() {
    Serial.begin(9600);
    pinMode(A0, INPUT);
    pinMode(8, INPUT);
}

void loop() {
    if (digitalRead(8)==LOW){
    Serial.println("Warning: Threshold exceeded!!!");
    }
    Serial.println(analogRead(A0));
    delay(1000);
}

Je höher das analoge Eingangssignal, desto höher ist der entsprechende Gaswert des Sensors. Der Wertebereich reicht von 0 bis 1023. Der D0 Pin des Sensors wird bei Erreichen des Grenzwertes automatisch auf LOW gesetzt. Mit dem blauen Potentiometer auf der Platine können Sie den Grenzwert einstellen.

5. INFORMATIONS- & RÜCKNAHMEPFLICHTEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußeren Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: https://support.joy-it.net

Telefon: [phone] - 50 (Mo - Do: 09:00 - 17:00 Uhr,

Fr: 09:00 - 14:30 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
