Produkttyp	Externes M.2 NVMe SSD-Gehäuse
Modell	NVMe31-FastLock
Marke	Fantec
Unterstützte SSD-Formfaktoren	M.2 2230, 2242, 2260, 2280
Schnittstelle	USB 3.1 (USB-C, 10 Gbit/s)
Kompatibilität	Windows 7/8/10, Mac OS 9.X oder höher, Linux 2.4.2
Gehäusematerial	Aluminium
Abmessungen	Ungefähr 105 x 30 x 10 mm
Gewicht	Ungefähr 50 g
Stromversorgung	Bus-gespeist über USB-C
Lieferumfang	Gehäuse, USB-C zu USB-C Kabel, Wärmeleitpad, Handbuch, Garantiekarte
Wärmeleitpad	Im Lieferumfang enthalten zur Wärmeableitung von der SSD
Installationsmechanismus	FastLock werkzeugfreie Schiebeleiste
LED-Anzeige	Ja (am Gehäuse)
Betriebssystemunterstützung	Kein Treiber erforderlich (Plug & Play)
Sicherheitshinweise	Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen; statische Entladung bei der Montage vermeiden
Wartung	Rückstände des Wärmeleitpads abwischen; Folie für Wiederverwendung aufbewahren
Ersatzteile	Wärmeleitpad kann ersetzt werden; nicht separat erhältlich
Garantie	RMA-Service über Händler außerhalb Deutschlands

Häufig gestellte Fragen - NVMe31-FastLock Fantec

Welche Größen von M.2 SSDs werden unterstützt?

Das Fantec NVMe31-FastLock unterstützt M.2 NVMe SSDs in den Formfaktoren 2230, 2242, 2260 und 2280. Verwenden Sie die einstellbare Schiebeleiste, um das Laufwerk zu sichern.

Wie installiere ich die NVMe SSD in das Gehäuse?

Entfernen Sie die hintere Abdeckung, indem Sie sie 5 mm nach links schieben. Ziehen Sie den inneren Teil heraus. Stellen Sie die Schiebeleiste auf die Länge Ihrer SSD ein. Setzen Sie die SSD in einem leichten Winkel in den M.2-Steckplatz ein und drücken Sie sie dann nach unten, bis sie einrastet. Bringen Sie das Wärmeleitpad an und setzen Sie alles wieder zusammen.

Benötigt das Gehäuse externe Stromversorgung?

Nein, es wird über den USB-C-Anschluss mit Strom versorgt. Die USB 3.1-Schnittstelle liefert ausreichend Strom für die SSD.

Ist das Laufwerk mit Mac oder Linux kompatibel?

Ja, es funktioniert mit Mac OS 9.X oder höher und Linux 2.4.2. Für Windows unterstützt es 7/8/10. Es sind keine zusätzlichen Treiber erforderlich.

Wie formatiere ich die SSD nach der Installation?

Klicken Sie mit der rechten Maustaste auf 'Dieser PC' und wählen Sie 'Verwalten'. Gehen Sie zu 'Datenträgerverwaltung'. Klicken Sie mit der rechten Maustaste auf die nicht initialisierte Festplatte, wählen Sie 'Datenträger initialisieren' mit dem GPT-Partitionsstil. Klicken Sie dann mit der rechten Maustaste auf den nicht zugewiesenen Speicherplatz und wählen Sie 'Neues einfaches Volume', um die Formatierung abzuschließen.

Wozu dient das Wärmeleitpad und wie wird es aufgetragen?

Das Wärmeleitpad leitet Wärme von der SSD zum Aluminiumgehäuse. Schneiden Sie es so zu, dass es die SSD-Chips vollständig abdeckt. Entfernen Sie eine Folie, legen Sie es auf die SSD, drücken Sie leicht, dann entfernen Sie die zweite Folie. Bewahren Sie die Folien für eine spätere Entfernung auf.

Kann ich SATA M.2 SSDs verwenden?

Nein, dieses Gehäuse unterstützt nur M.2 PCIe NVMe SSDs (Key M oder Key M+B). Es unterstützt keine SATA M.2 Laufwerke.

Wie entferne ich die SSD später?

Schützen Sie das Wärmeleitpad, indem Sie die Folie wieder auf eine Seite legen. Entfernen Sie das Pad vorsichtig zusammen mit der Folie. Lösen Sie dann die SSD und heben Sie sie aus dem M.2-Steckplatz heraus.

Was soll ich tun, wenn die SSD nicht erkannt wird?

Stellen Sie sicher, dass die SSD vollständig eingesteckt und eingerastet ist. Überprüfen Sie, ob das USB-C-Kabel richtig angeschlossen ist. Wenn sie immer noch nicht erkannt wird, versuchen Sie einen anderen USB-Anschluss oder ein anderes Kabel. Möglicherweise müssen Sie die Festplatte in der Datenträgerverwaltung initialisieren und formatieren.

Ist das Gehäuse hot-swap-fähig?

Obwohl das Gehäuse Hot-Swap unterstützt, wird empfohlen, das Laufwerk vor dem Trennen sicher zu entfernen, um Datenverlust oder -beschädigung zu vermeiden.

BEDIENUNGSANLEITUNG NVMe31-FastLock Fantec

SSD-Speicherkartengehäuse

Montageanleitung

LIEFERUMFANG:

Ihre Verpackung enthält folgende Bestandteile:

Externes Gehäuse

Wärmeleitpad

USB3.1 Kabel

Montageanleitung

Garantiekarte

BESCHREIBUNG:

Dieses Gehäuse unterstützt die Installation einer M.2 PCIe NVMe (Key M oder Key M+B) SSD im Format 2230,2242, 2260 und 2280.

Die Verbindung zum Computer erfolgt über USB 3.1.

SYSTEMVORAUSSETZUNGEN:

• Windows 7/8/10
  • Mac OS 9.X oder höher
• Linux 2.4.2
• USB-C Anschluss

SICHERHEITSANWEISUNGEN:

• Schützen Sie das Produkt gegen Feuchtigkeit und direkte Sonneneinstrahlung.
• Verhindern Sie statische Entladung während der Montage.

ANSCHRIFT FÜR RMA SENDUNGEN AUS DEUTSCHLAND:

Fantec GmbH

Abteilung RMA/Service

Billwerder Billdeich 605B

21033 Hamburg

[e-mail]

INSTALLATION DER SSD-SPEICHERKARTE:

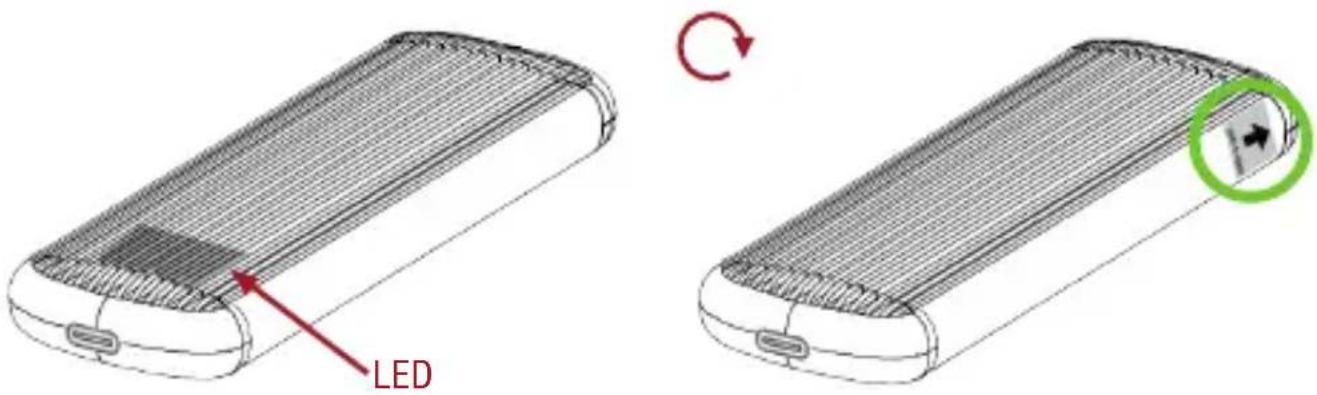

1. Legen Sie das Gehäuse mit dem LED Feld nach unten und dem USB Anschluss nach links auf eine geeignete Montagefläche. Achten Sie auf die Pfeilmarkierungen an der rechten Seite hinten.

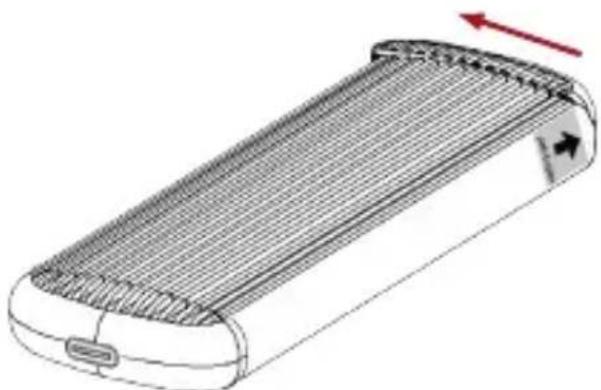

1. Drücken Sie die hintere Kappe oberhalb des Pfeils um 5mm nach links. Nehmen Sie die Kappe vorsichtig ab und legen Sie die Kappe so beiseite, dass Sie wissen, in welcher Position die Kappe wieder aufgesetzt wird.

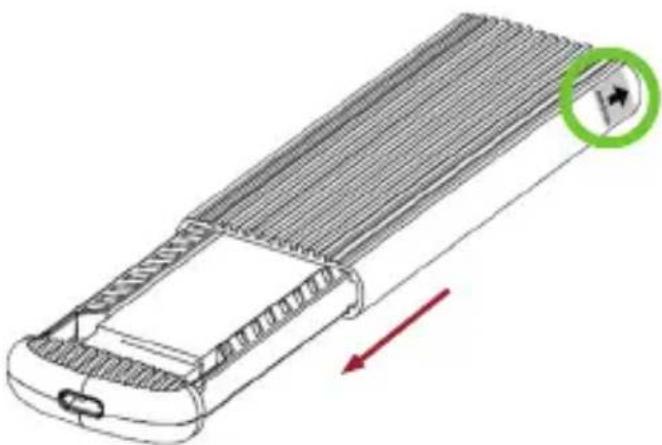

1. Schieben Sie den inneren Teil des Gehäuses nach links unten komplett aus dem Gehäuse heraus. Legen Sie das Aluminiumgehäuse so beiseite, dass Sie wissen, wie es wieder zusammengesteckt wird. Orientieren Sie sich am Pfeil hinten oben rechts.

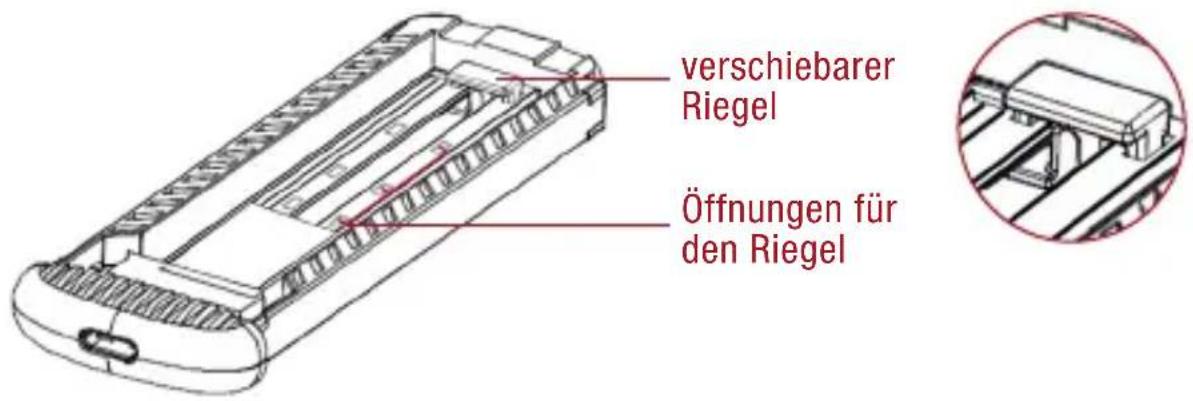

1. Legen Sie das innere Teil auf den Tisch und richten Sie den Riegel-mechanismus im Gehäuse gemäß der Länge Ihrer NVMe aus. Positionieren Sie den Riegel genau über den entsprechenden Öffnungen in der Schiene.

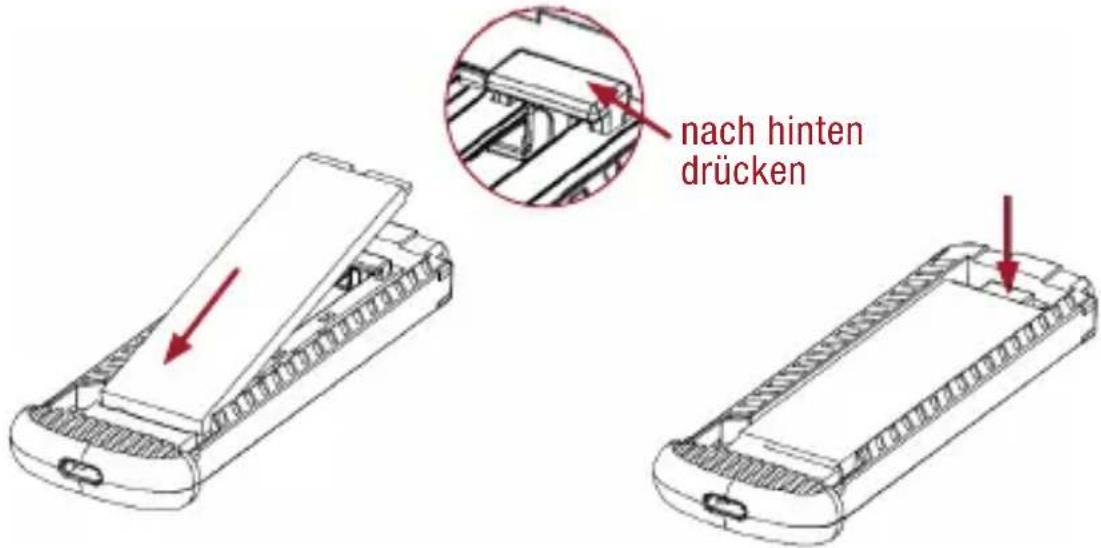

1. Setzen Sie die NVMe SSD in den M.2 Slot. Sie federt leicht nach oben, lässt sich aber leicht herunter drücken. Wenn Sie die NVMe waagerecht ausrichten und sie leicht unter den Riegel drücken, korrigieren Sie den Riegel und drücken ihn leicht gegen den Tisch. Er rastet mit einem deutlichen „Klick“ ein.

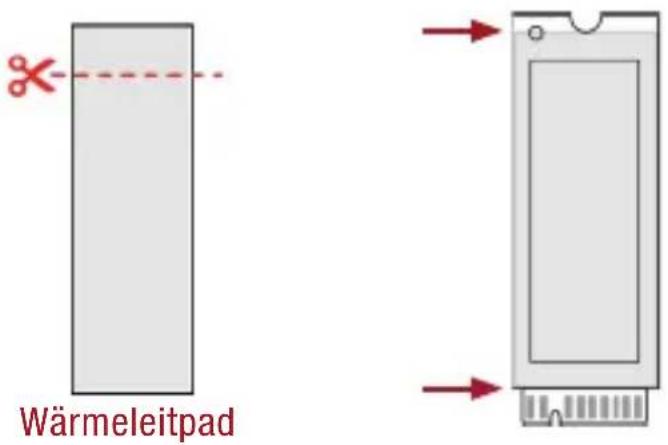

1. Korrigieren Sie die Länge des Wärmeleitpads. Es muss die Chips der NVMe SSD in der gesamten Länge abdecken, sollte aber nicht über die Enden hinausragen. Die Breite muss in der Regel nicht korrigiert werden.

1. Nehmen Sie die Folie der einen Seite ab und legen Sie das Wärmeleitpad mit der Seite ohne Folie auf die NVMe SSD. Drücken Sie das Wärmeleitpad leicht an die NVMe SSD an. Die NVMe SSD darf nicht lose federn, sondern muss fest unter dem Riegel verklemmt sein. Jetzt nehmen Sie vorsichtig die zweite Folie ab.

①

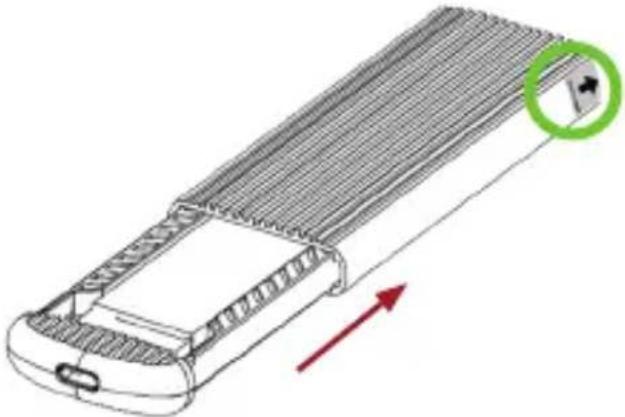

1. Schieben Sie das Gehäuse wieder zusammen. Orientieren Sie sich am Pfeil oben hinten rechts. Es werden sich mit großer Wahrscheinlichkeit Reste des Wärmeleitpads am Gehäuserand bilden. Wischen Sie diese vorsichtig ab. Wenn alles richtig sitzt, legen Sie das Gehäuse wieder auf den Tisch, stecken die Kappe um 5mm leicht versetzt wieder auf das offene Ende und schieben die Kappe wieder nach rechts zurück.

1. Verwahren Sie die Folienreste, für den Fall, dass Sie die NVMe wieder entnehmen möchten. Um das Wärmeleitpad zu schützen, legen Sie die eine Folie wieder auf das Wärmeleitpad und nehmen Sie das Pad vorsichtig zusammen mit der Folie herunter und legen dann das Pad auf die zweite Folie.

FORMATIERUNG DER SSD:

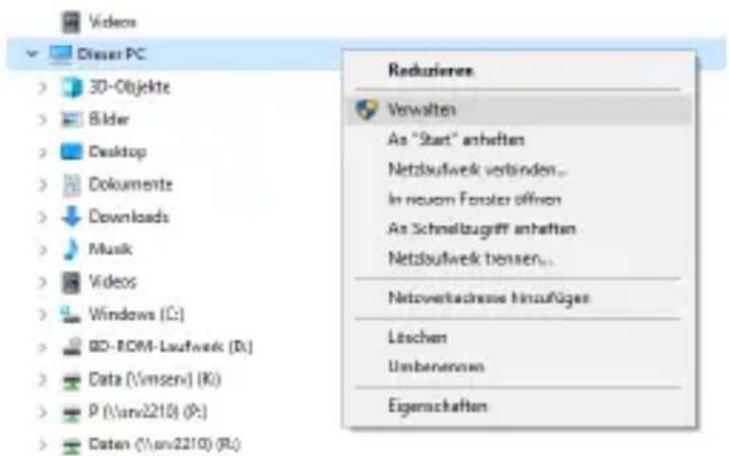

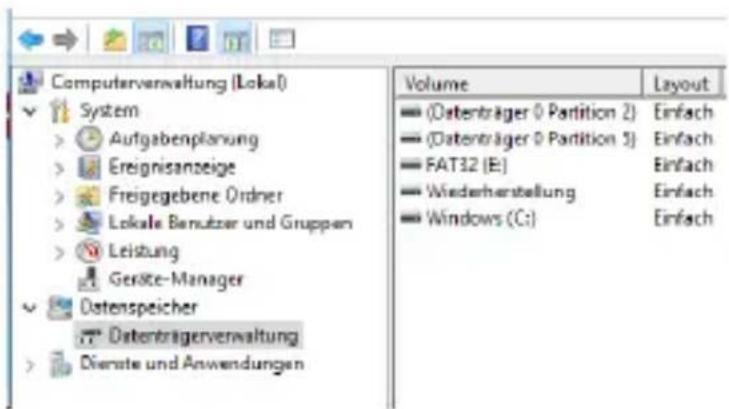

1. Rechtsklicken Sie auf das Symbol „Dieser PC“ und wählen Sie „Verwalten“.

1. Wählen Sie „Datenträgerverwaltung“ und Sie sehen Ihre SSD als „Nicht initialisiert“ und „Unzugeordnet“.

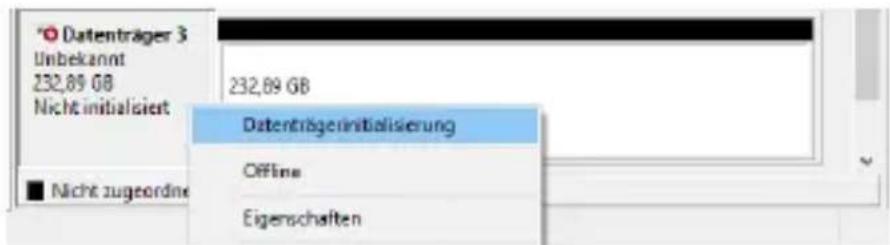

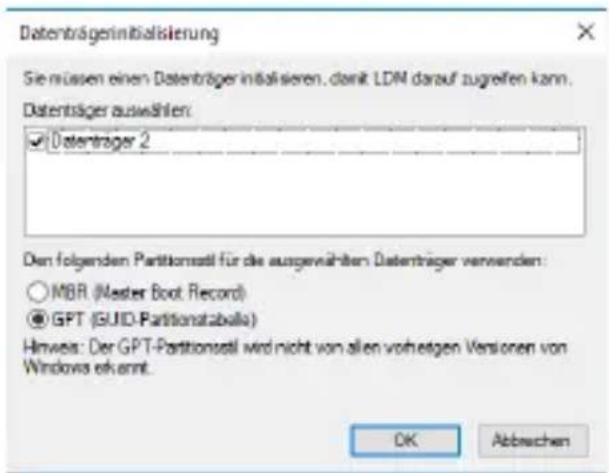

1. Rechtsklicken Sie aus das rote Symbol und wählen Sie „Datenträgerinitialisierung“.

1. Wählen Sie „GPT“. Danach klicken Sie aus OK, um die Initialisierung abzuschließen.

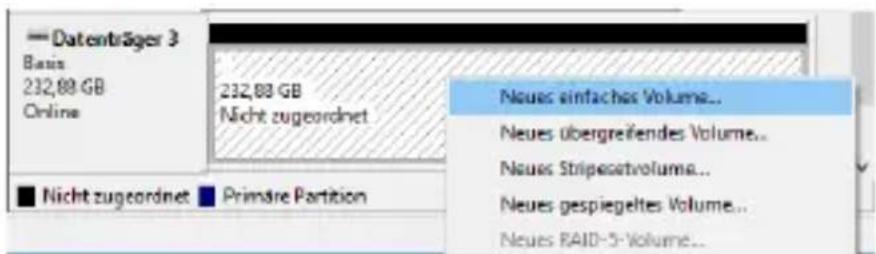

1. Rechtsklicken Sie auf den Bereich "Nichtzugeordnet" und wählen Sie „Neues Einfaches Volume“. Danach folgen Sie den Dialogfenstern durch drücken auf „Weiter“ bis zu „Fertig stellen“, um die Formatierung durchzuführen.

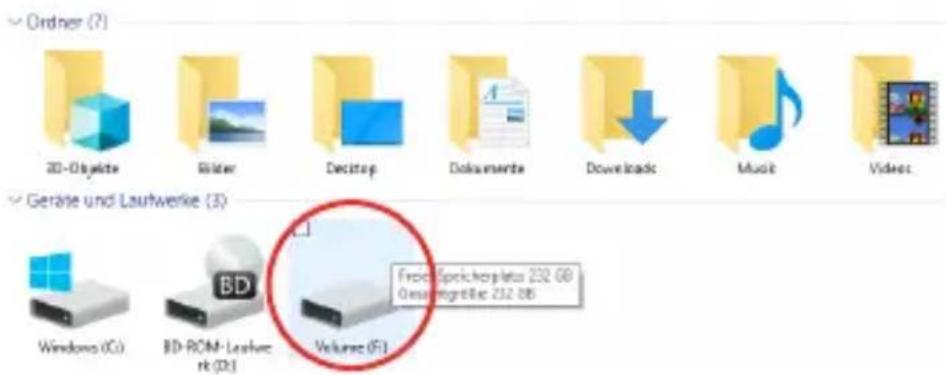

1. Nachdem due Formatierung beendet ist, wird Ihnen der neue Datenträger mit der Bezeichnung „Volume“ im Computer angezeigt.
