| Produkttyp | Kopfhörerverstärker mit USB-D/A-Wandler |
| Marke | Pro-Ject Audio Systems |
| Modell | Head Box S USB |
| Abmessungen (B x H x T inkl. Buchsen) | 103 x 36 x 109 mm |
| Gewicht | 600 g (ohne Netzteil) |
| Stromversorgung | Externes Steckernetzteil 18V/500mA DC, 220-240V, 50Hz |
| Leistungsaufnahme | 250 mA DC, < 1 W im Stand-By |
| Ausgangsleistung | 350 mW an 30 Ohm, 60 mW an 300 Ohm |
| Minimale Kopfhörerimpedanz | 30 Ohm |
| Frequenzgang | 20 Hz - 20 kHz (±0,7 dB) |
| Klirrfaktor (THD) | 0,002 % |
| Geräuschspannungsabstand | 112 dBA (bei Vollaussteuerung) |
| Verstärkung | 9 dB |
| Kopfhörerausgang | 6,3 mm Klinke (3-polig) |
| Analogeingänge | 1 Paar RCA/Cinch |
| Analogausgang | 1 Paar RCA/Cinch (Durchschleif) |
| D/A-Wandler | Burr Brown PCM2702, 16-Bit Delta Sigma, 8-fach Oversampling |
| USB-Schnittstelle | Mini-B (5-polig), USB 1.1 |
| Sampling-Frequenzen | 44,1 kHz / 48 kHz |
| Kompatible Betriebssysteme | Windows XP/Vista/7, Mac OS |
| Lieferumfang | Gerät, Steckernetzteil, Bedienungsanleitung |
Häufig gestellte Fragen - Head Box S USB PRO-JECT
Benutzerfragen zu Head Box S USB PRO-JECT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kopfhörer kostenlos im PDF-Format! Finden Sie Ihr Handbuch Head Box S USB - PRO-JECT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Head Box S USB von der Marke PRO-JECT.
BEDIENUNGSANLEITUNG Head Box S USB PRO-JECT
Wir bedanken uns für den Kauf eines Kopfhörerverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sicherges haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogene werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzt oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeiten ins Netzteil oder Gerät gelangen, bzw. darauf getropft ode gespritzt werden. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

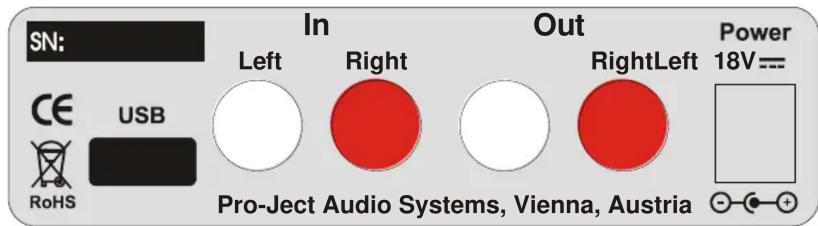

Anschlüsse
Nehmen Sie alle An- und Abschlüsse, mit Ausnahme des Computer- und des Kopfhöreranschlusses, ausschließlich bei vom Netz getrennten Gerät vor. Der Anschluss an den eingeschalteten Computer darf erst nach dem Netzanschluss und Einschalten der Head Box S USB erfolgen.
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Anschluss an den Verstärker (Aufnahmegerät)
Verbinden Sie den Eingang Tape/Record Out Ihres Verstärkers mit den Buchsen In des Kopfhörerverstärkers. An den Buchsen Out liegt das am Analogeingag In eingespeiste Signal an. Ist ein Aufnahmegerät vorhanden, verbinden Sie den Ausgang Out des Kopfhörerverstärkers mit den Eingangsbuchsen Ihres Aufnahmegerätes. An den Buchsen In können analoge Quellen wie z.B. CD-Spieler oder Tuner auch direkt angeschlossen werden.
Anschluss und Betrieb an einem Computer
Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten Computers.
Die automatische Hardware-Erkennung erkennt das Gerät. Die Installation erfolgt automatisch. Es ist keine zusätzliche Treiberinstallation notwendig.
Der Anschluss muss direkt an einer USB-Buchse des Computers erfolgen. Bei einem Anschluss an einen USB-Hub oder USB-Switcher kann es zur Beeinträchtigung der Funktion kommen.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Power 18V auf der Rückseite des Gerätes. Stellen Sie dann die Verbindung zum Stromnetz her.
Bedienelemente am Gerät
Bitte stellen Sie vor dem Anschluss des Kopfhörers den Lautstärkeregler ganz nach links.
Achten Sie bitte darauf beim Anschluss eines Kopfhörers die niedrigste zulässige Impedanz von 30 Ohm nicht zu unterschreiten.
Einschalten und Schalten in Stand-By
Die Taste links auf der Front schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
Eingangswahl
Wiederholtes Drücken der dunkelgrauen Taste neben den beiden LEDs wählt die Eingänge alternierend an. Der angewählte Eingang wird von der dem Eingang zugeordneten LED angezeigt.
Der Eingang 2 kann nur angewählt werden, wenn die USB-Schnittstelle mit einem Computer verbunden
Anschluss des Kopfhörers, Lautstärkeregelung
Verbinden Sie den Klinkenstecker des Hörers mit der Klinkenbuchse an der Vorderseite Kopfhörerverstärkers. Mit dem Lautstärkeregler stellen Sie die gewünschte Lautstärke ein.
Kopfhörerwiedergabe
Wählen Sie mit der Eingangswahl Ihres Verstärkers oder des Kopfhörerverstärkers die gewünschte Quelle aus.
Mögliche Bedienfehler und Störungen
Kein Signal auf einem oder beiden Kanälen:
Die Stecker eines Signalkabels im Signalweg sind nicht fest genug auf die Buchsen aufgesteckt und haben keinen Signalkontakt.
Die Signalverbindung zwischen Geräten ist bedingt durch einen Kabelbruch oder eine fehlerhafte Lötstelle an den Steckverbindern unterbrochen.
Kopfhörer ohne Funktion:
Der Lautstärkesteller steht in der Minimal-Position.
Der Tape-Monitor des Verstärkers ist nicht aktiviert.
Technische Daten Pro-Ject Head Box S USB
| Ausgangsleistung: | 350mW/30 Ohm, 60mW/300 Ohm |
| Kopfhöreranschluss: | 30 Ohm oder größer |
| Geräuschspannungsabstand: | 112dBA bei Vollaussteuerung |
| Frequenzgang: | 20Hz - 20kHz/-0,7dB, 0dB |
| Kilirfaktor: | 0,002% |
| Verstärkung: | 9dB |
| Kopfhörerbuchse: | 3-polige Klinkenbuchse ∅ 6,3mm |
| Hochpegeleingang: | 1 Paar RCA/Cinch-Buchsen |
| Hochpegelausgang: | 1 Paar RCA/Cinch-Buchsen |
| D/A-Wandler: | Burr Brown PCM2702E16-Bit Delta Sigma, 8-fach Oversampling |
| Sampling-Frequenzen: | 44,1kHz und 48kHz |
| USB-Schnittstelle: | 5-polige Mini B-Buchse |
| Signal USB-Schnittstelle: | Digitales, serielles Datenpratokoll USB 1.1 |
| Betriebssysteme: | Windows XP®, Windows Vista®, Windows 7® und Mac OS® |
| Netzanschluss: | Steckernetzteil, 18V/500mA DC; 220 - 240V, 50Hz |
| Stromaufnahme: | 250mA DC, <1W in Stand-By |
| Maße B x H x T (T mit Buchsen): | 103 x 36 x 104 (109)mm |
| Gewicht: | 600g ohne Netzteil |
