DAC Box S USB - Audio-/Video-Konverter PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Digital-Analog-Wandler (DAC) für Audio/Video
Modell	DAC Box S USB
Marke	Pro-Ject
Abmessungen (B x H x T)	103 x 36 x 72 mm
Gewicht	ca. 200 g
Stromversorgung	USB-Busbetrieb (5V, 500mA)
Eingang	USB Typ B (USB 2.0 kompatibel)
Ausgang	2 x RCA (Cinch)
Unterstützte Abtastraten	bis zu 24 Bit / 192 kHz
DAC-Chip	Cirrus Logic CS4353
Signal-Rauschabstand	> 108 dB
Klirrfaktor (THD+N)	< 0,005 %
Frequenzgang	20 Hz - 20 kHz
Gehäusematerial	Aluminium (schwarz eloxiert)
Betriebstemperatur	0°C bis +40°C
Lagertemperatur	-20°C bis +60°C
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Nur zur Verwendung in Innenräumen. Vor Feuchtigkeit und extremen Temperaturen schützen.
Ersatzteile/Reparatur	Wenden Sie sich an einen autorisierten Pro-Ject Händler. Keine vom Benutzer zu wartenden Teile.

Häufig gestellte Fragen - DAC Box S USB PRO-JECT

Wie schließe ich den DAC Box S USB an meinen Computer an?

Verbinden Sie den USB-Typ-B-Eingang des DAC mit einem USB-Port Ihres Computers. Das Gerät wird automatisch als Audioausgabegerät erkannt. Schließen Sie dann Ihre Lautsprecher oder Verstärker über die RCA-Ausgänge an.

Welche Abtastraten werden unterstützt?

Der DAC Box S USB unterstützt Abtastraten bis zu 24 Bit / 192 kHz. Für optimale Klangqualität stellen Sie in Ihrem Betriebssystem die höchste verfügbare Abtastrate ein.

Warum wird der DAC auf meinem Computer nicht erkannt?

Stellen Sie sicher, dass der USB-Anschluss funktioniert und der richtige Treiber installiert ist (bei Windows ggf. ein USB-Audio-Treiber). Versuchen Sie einen anderen USB-Port. Der DAC ist busgespeist, daher kann ein aktiver USB-Hub helfen.

Kann ich den DAC Box S USB mit einer Spielekonsole oder einem Smart-TV verwenden?

Ja, sofern das Gerät über einen USB-Audioausgang verfügt. Schließen Sie den DAC über USB an und konfigurieren Sie die Audioausgabe auf dem Quellgerät.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind der DAC Box S USB, ein USB-Kabel (Typ A auf Typ B) sowie eine Kurzanleitung enthalten. RCA-Kabel müssen separat erworben werden.

Kann ich den DAC mit einem Mac und einem PC verwenden?

Ja, der DAC Box S USB ist sowohl mit Windows als auch mit macOS kompatibel. Unter Linux wird er ebenfalls oft ohne Treiber erkannt.

Wie hoch ist der Stromverbrauch?

Der DAC Box S USB benötigt nur ca. 2,5 Watt (5V, 0,5A) über den USB-Anschluss. Er ist damit sehr energieeffizient.

Gibt es eine Möglichkeit, die Ausgangslautstärke zu regeln?

Nein, der DAC Box S USB hat keinen Lautstärkeregler. Die Lautstärke muss über Ihr nachgeschaltetes Gerät (Verstärker, Aktivlautsprecher) oder die Software eingestellt werden.

Kann ich den DAC über einen USB-Hub betreiben?

Ja, ein aktiver USB-Hub mit eigener Stromversorgung wird empfohlen, um stabile Spannung zu gewährleisten. Passive Hubs können zu Verbindungsproblemen führen.

Wie reinige ich das Gehäuse?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Lösungsmittel, da diese die Oberfläche beschädigen können. Ziehen Sie vor der Reinigung den USB-Stecker.

BEDIENUNGSANLEITUNG DAC Box S USB PRO-JECT

Wir bedanken uns für den Kauf der DAC Box S USB von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

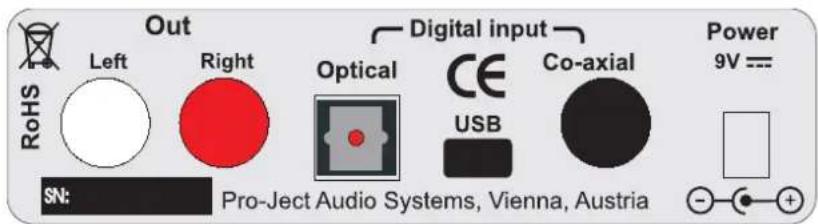

Anschlüsse

Nehmen Sie Anschlüsse und das Trennen von Anschlüssen, mit Ausnahme des Computer-Anschlusses, ausschließlich bei vom Netz getrennten Gerät vor. Der Anschluss an den eingeschalteten Computer darf erst nach Netzanschluss und Einschalten der DAC Box S USB erfolgen.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Anschluss an den Verstärker

Verbinden Sie den Ausgang Out mit einem der Hochpegeleingänge (z.B. AUX) des Verstärkers.

Digitaleingänge

Am koaxialen und am optischen Digitaleingang werden Geräte mit Digitalausgang wie z.B. MiniDisk ^® - oder CD-Spieler angeschlossen. An der USB-Schnittstelle kann ein Computer Anschluss finden.

Das Gerät unterstützt ausschließlich das Audio-Datenformat PCM (LPCM). Formate wie DTS oder Dolby® Digital können nicht verarbeitet werden. Wird das Gerät zusammen mit einem TV-Satelliten- oder TV-Kabel-Receiver (bei vielen TV-Geräten ist dieser Receiver integriert) genutzt, muss deshalb im Menü Ihres Receivers oder TV-Gerätes das Format des ausgegebenen Digitalsignals auf PCM gestellt sein.

Für PCM werden in den Menüs oft auch Begriffe wie 2-Kanal, 2-Kanal-Downmix oder Stereo verwendet. Genaueres hierzu finden Sie in der Anleitung Ihres Receivers oder TV-Gerätes.

Anschluss und Betrieb an einem Computer

Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten Computers.

Die automatische Hardware-Erkennung erkennt das Gerät. Die Installation erfolgt automatisch. Es ist keine zusätzliche Treiberinstallation notwendig.

Der Anschluss muss direkt an einer USB-Buchse des Computers erfolgen. Bei einem Anschluss an einen USB-Hub kann es zur Beeinträchtigung der Funktion kommen.

Netzanschluss

Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Power 9V = an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Bedienelemente am Gerät

Einschalten und Schalten in Stand-By

Die Taste links auf der Front schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.

Liegt nach dem Einschalten an keinem der Eingänge ein Signal an, wählt das Gerät alle Eingänge solange der Reihe nach an, bis es an einem der Anschlüsse ein verwertbares Signal feststellt.

Eingangswahl

Wiederholtes Drücken der dunkelgrauen Taste neben den drei LEDs wählt die Digitaleingänge der Reihe nach an. Der angewählte Eingang wird von der dem Eingang zugeordneten LED angezeigt.

Technische Daten Pro-Ject DAC Box S USB

Hochpegelausgang: 1 Paar RCA/Cinch-Buchsen

Ausgangsspannung: 1Veff

Digitaleingänge: 1 x koaxial (S/PDIF), 1 x optisch (TOSlink) 1 x USB (Mini-B-Buchse). USB-Kabel im Lieferumfang

Signal USB-Schnittstelle: Digitales, serielles Datenprotokoll USB 1.1

Unterstütztes Audio-Datenformat: PCM (LPCM).

Bitstream-Formate wie Dolby

^5 Digital oder DTS ^™ werden nicht unterstützt

Sampling-Frequenzen

USB-Schnittstelle: bis 48kHz

Optischer und koaxialer Digitaleingang: bis 96kHz

USB-Übertragung: adaptiv

Netzanschluss: Steckernetzteil, 9V/300mA DC; 220 - 240V, 50Hz

Stromaufnahme: 100mA DC, <1W in Stand-By

Maße B x H x T (T mit Buchsen): 103 x 36 x 104 (115)mm

Gewicht: 680g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.project-audio.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright, Warenzeichen

Audio Trade GmbH © 2011, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Windows XP ^® , Windows Vista ^® , Windows 7 ^® , Windows 8 ^® sind eingetragene Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Mac ^® and Mac OS ^® sind eingetragene Warenzeichen der Apple Corporation, registriert in den USA und/oder anderen Ländern. TOSlink ^® ist ein eingetragenes Warenzeichen der Toshiba Corporation. MiniDisk ^® ist ein eingetragenes Warenzeichen der Sony Corporation. Dolby ^® ist ein eingetragenes Warenzeichen der Dolby Laboratories. DTS ^® ist ein eingetragenes Warenzeichen der DTS, Inc..

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung.

In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
