Produkttyp	Kompakter Bandpass-Subwoofer
Tieftönergröße	8 Zoll
Frequenzgang (-10 dB)	70 Hz – 220 Hz
Interner Tiefpassfilter	200 Hz, 12 dB/Oktave
Empfindlichkeit (1W/1m)	89 dB
Maximaler Schalldruck (60W/1m)	107 dB
Nennleistung	60 W (100 V, 16 Ω) / 30 W (70 V)
Eingangsspannung	100 V / 70.7 V
Impedanzeinstellungen	16 Ω (Bypass), 167 Ω, 333 Ω, 667 Ω, 1.3 kΩ
Leistungsanzapfungen (100V)	60 W, 30 W, 15 W, 7.5 W
Leistungsanzapfungen (70V)	30 W, 15 W, 7.5 W, 3.75 W
Eingangsanschluss	Abnehmbarer 4-poliger Euroblock
Leiterquerschnitt	0.5 – 4 mm²
Gehäusematerial	MDF mit kratzfester Oberfläche
Verwendung	Nur für Innenräume
Abmessungen (B x H x T)	203 x 300 x 400 mm
Gewicht	8 kg
Farbe	Schwarz (MQ90S-B)
Sicherheitsmerkmale	Überlastschutz, Hochspannungswarnung, zertifizierte Installation erforderlich

Häufig gestellte Fragen - MQ90S RCF

Wofür wird der RCF MQ90S Subwoofer verwendet?

Der MQ90S ist ein kompakter Bandpass-Subwoofer, der für die Tieftonverstärkung in Innenräumen entwickelt wurde. Er ergänzt vorhandene Satellitenlautsprechersysteme mit tiefem Bass.

Wie schließe ich den MQ90S an eine 100-V- oder 70-V-Leitung an?

Stellen Sie mit einem Schraubendreher den Leistungswahlschalter auf die gewünschte Anzapfung (z. B. 60 W für 100 V). Verbinden Sie das positive Kabel des Verstärkers mit dem + Eingang und das negative mit dem - Eingang am Euroblock-Stecker. Stellen Sie sicher, dass die Leitung während des Anschließens ausgeschaltet ist.

Kann ich den MQ90S in einem niederohmigen System verwenden?

Ja. Stellen Sie den Wahlschalter auf die Position 16 Ω. Verbinden Sie den Ausgang des Verstärkers mit dem Eingang des Subwoofers und achten Sie darauf, dass die Gesamtimpedanz nicht niedriger als die Ausgangsimpedanz des Verstärkers ist.

Wie wähle ich die richtige Leistungsanzapfung aus?

Wählen Sie eine Anzapfung, sodass die Summe aller angeschlossenen Subwoofer-Leistungsanzapfungen die Leistung des Verstärkers nicht überschreitet. Für eine 100-V-Leitung stehen Anzapfungen von 60 W, 30 W, 15 W und 7,5 W zur Verfügung. Für 70 V verwenden Sie 30 W, 15 W, 7,5 W oder 3,75 W.

Kann ich mehrere MQ90S Subwoofer in Reihe schalten?

Ja. Der Euroblock-Stecker verfügt über zwei Paare von + und - Anschlüssen. Verwenden Sie das zweite Paar, um andere Lautsprecher oder Subwoofer parallel anzuschließen, wobei die korrekte Polarität beibehalten werden muss.

Was ist der Frequenzbereich des MQ90S?

Der Subwoofer gibt Frequenzen von 70 Hz bis 220 Hz (-10 dB) wieder. Er verfügt über einen internen Tiefpassfilter bei 200 Hz mit einer Flankensteilheit von 12 dB/Oktave.

Wo sollte ich den MQ90S aufstellen?

Stellen Sie ihn auf den Boden in einem Raum, in dem bereits Satellitenlautsprecher installiert sind. Er ist nur für den Innenbereich ausgelegt und darf nicht Regen oder Feuchtigkeit ausgesetzt werden.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Trennen Sie den Verstärker immer vom Stromnetz, bevor Sie Verbindungen herstellen. Setzen Sie den Subwoofer keiner Feuchtigkeit oder Staub aus. Lassen Sie feste Installationen nur von qualifizierten Installateuren durchführen. Vermeiden Sie längere Exposition gegenüber hohen Schallpegeln.

Wie reinige ich den MQ90S?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen. Vermeiden Sie, dass Flüssigkeiten in das Gerät gelangen.

Was sind die Abmessungen und das Gewicht des MQ90S?

Abmessungen: 203 x 300 x 400 mm (BxHxT). Gewicht: 8 kg.

BEDIENUNGSANLEITUNG MQ90S RCF

Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie die Bedienungsanleitung bitte sorgfältig durch und halten Sie diese zur weiteren Einsichtnahme bereit. Die Bedienungsanleitung sollte als wesentlicher Bestandteil dieses Produkts verstanden werden und sollte diesem auch dann beiliegen, wenn das Gerät den Besitzer wechselt, um eine korrekte Installation und Benutzung zu gewährleisten sowie um als Referenz für alle notwendigen Sicherheitsvorkehrungen zu dienen. Eine unsachgemäße Installation und/oder Benutzung dieses Produkts befreit RCF S.p.A. von jeglicher Haftung.

ACHTUNG: Um die Gefahr eines Brandes oder eines Stromschlags auszuschließen, setzen Sie den Lautsprecher niemals Regen, Feuchtigkeit oder Staub aus, es sei denn, dieser wurde ausdrücklich für diesen Einsatzzweck entwickelt und gefertigt und weist den entsprechenden IP-Schutzgrad auf (dieser ist den Produktspezifikationen zu entnehmen).

SICHERHEITSHINWEISE

1. Alle Anweisungen, im Besonderen die sicherheitsrelevanten, müssen mit besonderer Aufmerksamkeit gelesen werden, da sie entscheidende Informationen enthalten.
2. An Lautsprecherleitungen (bzw. Verstärkerausgängen) liegt eine ausreichend hohe Spannung an (100 V), um einen tödlichen Stromschlag zu verursachen. Schließen Sie den Lautsprecher niemals an oder installieren Sie diesen, wenn Spannung an seiner Leitung anliegt.
3. Stellen Sie vor dem Einschalten sicher, dass alle Anschlüsse korrekt vorgenommen wurden und dass die Eingangsspannung des Lautsprechers (bei Systemen mit Konstantspannung) oder seine Impedanz auf die des anliegenden Verstärkerausgangs abgestimmt ist.
4. Schützen Sie das Lautsprecherkabel vor Beschädigungen. Stellen Sie sicher, dass dieses so positioniert wird, dass nicht darauf getreten oder es von Gegenständen eingedrückt werden kann.
5. Stellen Sie sicher, dass keine Gegenstände oder Flüssigkeiten ins Innere des Geräts gelangen können, da dies zu einem Kurzschluss führen kann.

6. Versuchen Sie niemals das Gerät auf eine Weise einzusetzen oder Modifikationen und Reparaturen an diesem durchzuführen, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben werden. Kontaktieren Sie Ihr autorisiertes Service-Center oder qualifiziertes Fachpersonal, sollte eines der folgenden Ereignisse auftreten:

7. Das Gerät funktioniert nicht (oder funktioniert nicht korrekt).

8. Das Kabel wurde beschädigt.
9. Gegenstände oder Flüssigkeiten sind ins Innere des Geräts gelangt.

10. Der Lautsprecher wurde durch einen heftigen Stoß oder einen Brand beschädigt.

11. Sollte von dem Lautsprecher ein ungewohnter Geruch oder Rauch ausgehen, schalten Sie diesen unverzüglich aus und trennen Sie das Anschlusskabel.

WICHTIGE HINWEISE

ACHTUNG

1. Verbinden Sie das Produkt nur mit dafür vorgesehenen Geräten und Zubehörteilen. Nutzen Sie für eine hängende Installation ausschließlich die vorgesehenen Verankerungspunkte und versuchen Sie nicht, das Produkt mit für diesen Zweck ungeeigneten Montageelementen zu befestigen. Prüfen Sie zudem die Eignung der Stützfläche (Wand, Decke, Struktur etc.) und des Befestigungsmaterials (Dübel, Schrauben, Winkel etc., nicht im Lieferprogramm von RCF), um eine langfristige Sicherheit des Systems sowie seiner Installation zu gewährleisten. Berücksichtigen Sie dabei beispielsweise auch die mechanischen Vibrationen, die gewöhnlich von einem akustischen Wandler ausgehen.

2. RCF S.p.A. empfiehlt nachdrücklich, die Installation dieses Geräts ausschließlich von qualifiziertem Fachpersonal (oder spezialisierten Firmen) durchführen zu lassen, die eine korrekte Installation sicherstellen und diese gemäß der geltenden Bestimmungen zertifizieren können. Das gesamte Beschallungssystem muss den geltenden Standards und Vorschriften für elektrische Anlagen entsprechen.

3. Bei der Installation einer professionellen Beschallungsanlage müssen neben rein akustischen Parametern (wie etwa Schalldruck, Abdeckungswinkel, Frequenzgang etc.) einige mechanische und elektrische Faktoren beachtet werden.

11. GEHÖRSCHÄDIGUNG

Die Einwirkung hoher Lautstärkepegel kann zu dauerhaften Gehörschädigungen führen. Der Schalldruckpegel, der zu einer Schädigung des Gehörs führt, unterscheidet sich von Person zu Person und ist von der Dauer der Einwirkung abhängig. Um potentielle Gefahren durch hohe Schalldruckpegel zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, einen geeigneten Gehörschutz verwenden. Beim Einsatz eines leistungsfähigen Schallerzeugers, der hohe Lautstärkepegel erzeugt, ist es erforderlich Gehörschutzstöpsel oder Ohrenschützer zu tragen.

1. Um eine korrekte Musikwiedergabe zu gewährleisten, ist die Phasenlage der Lautsprecher zu berücksichtigen (so auch die Polarität der Verstärker beim Anschluss der Lautsprecher). Dies ist entscheidend, wenn Lautsprecher nebeneinander aufgestellt werden, zum Beispiel innerhalb eines Raums.

2. Um das Auftreten von Induktionseffekten wie Brummen oder Störgeräuschen und Fehlfunktionen zu vermeiden, platzieren Sie die Lautsprecherkabel nicht in der Nähe von Netzstromkabeln oder Lautsprecherleitungen.

3. Die Leiter des Lautsprecherkabels müssen einen angemessenen Querschnitt (wenn möglich verdrillte Drähte zur Minimierung induktiver Effekte, die von umliegenden elektromagnetischen Feldern erzeugt werden) sowie eine ausreichende elektrische Isolierung aufweisen.

SICHERHEITSMASSNAHMEN FÜR DEN BETRIEB

• Installieren Sie den Lautsprecher nicht in der Nähe von Wärmequellen.
• Überlasten Sie das Gerät nicht über einen längeren Zeitraum.
• Forcieren Sie nicht die Bedienelemente (Tasten, Kontrollvorrichtungen, usw.).
• Vermeiden Sie bei der Reinigung der Außenteile den Gebrauch von Lösungsmitteln, Alkohol, Benzin oder anderen flüchtigen Substanzen.
• Bei Verwendung des Lautsprechers in einer ausgesprochen kühlen Umgebung: Betreiben Sie diesen für 5 - 10 Minuten mit einem geringen Ausgangspegel, bevor Sie den Lautsprecher mit maximaler Leistung nutzen.

SICHERHEITSMASSNAHMEN FÜR DEN BETRIEB

R.C.F S.P.A. DANKT IHNEN FÜR DEN KAUF DIESES PRODUKTS, DAS AUF HÖCHSTE ZUVERLÄSSIGKEIT UND LEISTUNGSFÄHIGKEIT AUSGELEGT IST.

BESCHREIBUNG

Der MQ 90S ist ein kompakter 8" Bandpass-Subwoofer. Dieser kann über ein abnehmbares Euroblock-Stecksystem angeschlossen werden, das eine parallele Beschaltung anderer Lautsprecher ermöglicht. Sein Gehäuse besteht aus MDF und hat eine kratzfeste PVC-Oberfläche. Der Subwoofer verfügt über einen eingebauten Übertrager für den Betrieb an Konstantspannungsleitungen (100 V oder 70 V). Die gewünschte Ausgangsleistung kann mithilfe eines Drehschalters eingestellt werden. Der MQ 90S ist ausschließlich für den Einsatz in Innenräumen geeignet. (Vermeiden Sie zudem eine Verwendung an sehr feuchten Orten.) Der Subwoofer ist auf dem Boden stehend in Räumen vorgesehen, in denen bereits Satelliten-Lautsprecher (für die Wiedergabe der mittleren und hohen Frequenzbereiche) aufgestellt wurden. Der MQ 90S ist Teil der MonitorQ-Serie und optimal auf diese abgestimmt.

ANWENDUNGEN

Ein oder mehrere Subwoofer können in Räumen / Hallen mit Satelliten-Lautsprechern eingesetzt werden, um den Bassbereich druckvoll zu erweitern und damit die Musikwiedergabe noch angenehmer zu gestalten.

ANSCHLÜSSE

ACHTUNG: Das Anschließen der Lautsprecher sollte ausschließlich von fachkundigen und erfahrenen Personen durchgeführt werden, die über technisches Know-how und spezifische Instruktionen verfügen. So kann ein korrekter Anschluss sichergestellt und eine elektrische Gefährdung vermieden werden. Um die Gefahr eines Stromschlags auszuschließen, verbinden Sie den Lautsprecher nicht im eingeschalteten Zustand mit dem Verstärker. Bevor Sie den Lautsprecher in Betrieb nehmen, überprüfen Sie bitte sorgfältig, ob alle Anschlüsse ordnungsgemäß vorgenommen wurden, um unbeabsichtigte Kurzschlüsse zu verhindern. Die gesamte Beschallungsanlage muss den lokal geltenden Standards und Vorschriften für elektrische Anlagen entsprechen.

EINSTELLEN DER LEISTUNG FÜR KONSTANTSPANNUNGSLEITUNGEN (100 / 70 V)

Stellen Sie die Leistung in Abhängigkeit der Leitungsspannung des Lautsprechers (100 / 70 V) ein. (Verwenden Sie hierzu einen Schraubenzieher.):

60 W - 30 W - 15 W - 7,5 W [100 V] 30 W - 15 W - 7,5 W - 3,75 W [70 V]

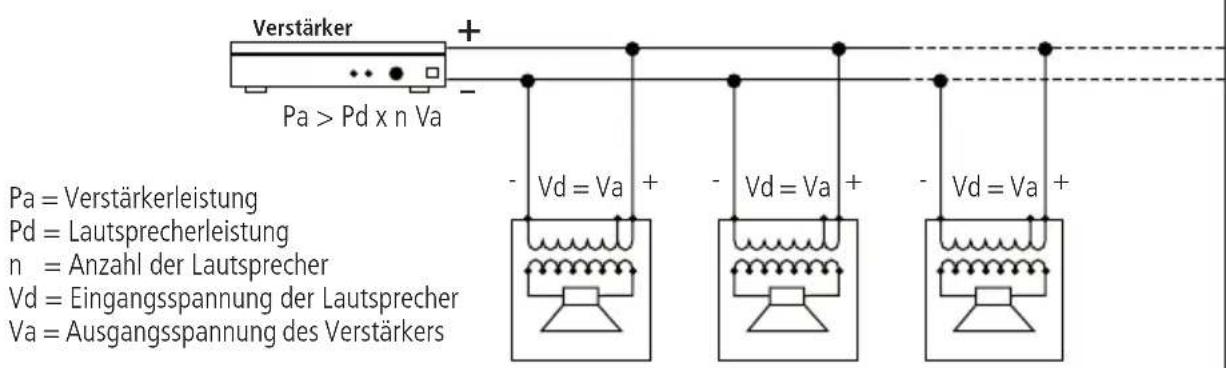

HINWEISE ZU SYSTEMEN MIT KONSTANTSPANNUNG

• Die Eingangsspannung jedes Lautsprechers (Vd) muss mit der Ausgangsspannung des Verstärkers (Va) übereinstimmen.
• Die Gesamtnennleistung (Pd x n) aller angeschlossenen Lautsprecher darf die Leistung des Verstärkers nicht überschreiten.
• Um eine korrekte Audiowiedergabe zu gewährleisten, müssen alle Anschlüsse phasengleich (in Phase) vorgenommen werden.

EINSTELLUNGEN FÜR NIEDEROHMIGE SYSTEME (16 Ω) (NICHT FÜR 100/70V-LEITUNGEN)

Drehen Sie den Schalter im Uhrzeigersinn (mithilfe eines Schraubenziehers) in die 16Ω-Stellung.

HINWEISE ZU NIEDEROHMIGEN VERBINDUNGEN

• Die Gesamtimpedanz der Lautsprecher darf nicht unterhalb der Ausgangsimpedanz des Verstärkers liegen. Hinweis: Entspricht die Gesamtimpedanz der Lautsprecher genau der Ausgangsimpedanz des Verstärkers, kann die maximale Leistung übertragen werden (eine höhere Impedanz der Lautsprecher führt jedoch zu einer geringeren Leistung).
• Die Gesamtleistung der Lautsprecher muss der maximalen Verstärkerleistung entsprechen.
• Die Lautsprecherverbindungen sollten möglichst kurz sein. (Für längere Distanzen kann es nötig sein, Kabel mit großen Leitungsquerschnitten zu verwenden.)

EINGANGSANSCHLUSS

Verbinden Sie dann die vom Verstärker kommende negative Signalleitung (i. d. R. mit „0“, „-“ oder „COM“ gekennzeichnet) mit einem der mit „-“ markierten Eingängen des Subwoofers.

Verbinden Sie dann die vom Verstärker kommende positive Signalleitung (i. d. R. mit „100 V“, „70 V“ oder „+“ gekennzeichnet) mit einem der mit „+“ markierten Eingänge des Subwoofers.

HINWEIS: DIE VERBLEIBENDEN EINGÄNGE „+“ UND „-“ KÖNNEN ZUM PARALLELEN ANSCHLUSS WEITERER LAUTSPRECHER BZW. SUBWOOFER VERWENDET WERDEN.

ZUSÄTZLICHE HINWEISE

• Nutzen Sie stets Leitungen mit geeignetem Querschnitt unter Berücksichtigung der Kabellänge sowie der Gesamtleistung aller angeschlossenen Lautsprecher.
• Um das Aufkommen von Brummen und Störgeräuschen zu verhindern, die von induktiven Effekten verursacht werden, sollten die Lautsprecherkabel nicht in der Nähe von Netzkabeln, Mikrofonkabeln oder sonstigen Leitungen verlegt werden.
• Um induktive Effekte (Brummen) zu minimieren, die von umliegenden elektrischen Feldern ausgehen, sollten ausschließlich Lautsprecherkabel mit verdrillten Adern verwendet werden.

Lautsprechertyp Bandpass-Subwoofer

Lautsprecher 8" Woofer (Tieftöner)

Empfindlichkeit 89 dB (1 W, 1 m)

Frequenzgang (-10 dB) 70 Hz - 220 Hz

Integriertes Filter 200 Hz (Tiefpass, 12 dB/Okt.)

Schalldruckpegel (60 W) 107 dB (1m)

Nennleistung 60 W (100 V, 16 Ω) / 30 W (70 V)

Eingangsspannung 100 - 70,7 V

Impedanz

- 16 Ω (Bypass)

- 167 Ω (60 W - 100 V, 30 W - 70 V)

- 333 Ω (30 W - 100 V, 15 W - 70 V)

- 667 Ω (15 W - 100 V, 7,5 W - 70 V)

- 1,3 kΩ (7,5 W - 100 V, 3,75 W - 70 V)

Anschlüsse Euroblock Anschlussklemmen

Querschnitt für Anschlusskabel 0,5 - 4 mm2

Nutzung Innenbereich

Abmessungen (B, H, T) 203 mm x 300 mm x 400 mm

Farbe Schwarz (MQ 90S-B)

Gewicht (netto) 8 kg
