MQ90S - Subwoofer RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer compatto passa-banda
Dimensioni woofer	8 pollici
Risposta in frequenza (-10 dB)	70 Hz – 220 Hz
Filtro passa-basso interno	200 Hz, 12 dB/ottava
Sensibilità (1W/1m)	89 dB
SPL massimo (60W/1m)	107 dB
Potenza nominale	60 W (100 V, 16 Ω) / 30 W (70 V)
Tensione di ingresso	100 V / 70,7 V
Impostazioni impedenza	16 Ω (bypass), 167 Ω, 333 Ω, 667 Ω, 1,3 kΩ
Prelevamenti di potenza (100V)	60 W, 30 W, 15 W, 7,5 W
Prelevamenti di potenza (70V)	30 W, 15 W, 7,5 W, 3,75 W
Connettore ingresso	Euroblock a 4 poli rimovibile
Sezione cavo	0,5 – 4 mm²
Materiale cassa	MDF con finitura antigraffio
Utilizzo	Solo per interni
Dimensioni (L x A x P)	203 x 300 x 400 mm
Peso	8 kg
Colore	Nero (MQ90S-B)
Caratteristiche di sicurezza	Protezione da sovraccarico, avviso di alta tensione, installazione certificata richiesta

Domande frequenti - MQ90S RCF

A cosa serve il subwoofer RCF MQ90S?

Il MQ90S è un subwoofer compatto passa-banda progettato per il rinforzo delle basse frequenze in ambienti interni. Aggiunge bassi profondi ai sistemi di altoparlanti satellitari esistenti.

Come collego il MQ90S a una linea a 100V o 70V?

Usa un cacciavite per impostare il selettore di potenza sul prelevamento desiderato (es. 60W per 100V). Collega il filo positivo dell'amplificatore all'ingresso + e quello negativo all'ingresso - sul connettore Euroblock. Assicurati che la linea sia spenta durante il collegamento.

Posso usare il MQ90S in un sistema a bassa impedenza?

Sì. Imposta il selettore sulla posizione 16 Ω. Collega l'uscita dell'amplificatore all'ingresso del subwoofer, assicurando che l'impedenza totale non sia inferiore all'impedenza di uscita dell'amplificatore.

Come seleziono il prelevamento di potenza corretto?

Scegli un prelevamento in modo che la somma di tutti i prelevamenti di potenza dei subwoofer collegati non superi la potenza dell'amplificatore. Per una linea a 100V, i prelevamenti disponibili sono 60W, 30W, 15W e 7,5W. Per 70V, usa 30W, 15W, 7,5W o 3,75W.

Posso collegare in cascata più subwoofer MQ90S?

Sì. Il connettore Euroblock ha due coppie di terminali + e -. Usa la seconda coppia per collegare in parallelo altri altoparlanti o subwoofer, mantenendo la polarità corretta.

Qual è la gamma di frequenza del MQ90S?

Il subwoofer riproduce frequenze da 70 Hz a 220 Hz (-10 dB). Include un filtro passa-basso interno a 200 Hz con pendenza di 12 dB/ottava.

Dove devo posizionare il MQ90S?

Posizionalo a pavimento in una stanza dove sono già installati altoparlanti satellitari. È progettato per solo uso interno e non deve essere esposto a pioggia o umidità.

Quali precauzioni di sicurezza devo seguire?

Scollega sempre l'amplificatore prima di effettuare collegamenti. Non esporre il subwoofer a umidità o polvere. Utilizza solo installatori qualificati per installazioni permanenti. Evita l'esposizione prolungata a livelli sonori elevati.

Come pulisco il MQ90S?

Pulisci l'esterno con un panno asciutto. Non usare solventi, alcol, benzene o altre sostanze volatili. Evita di introdurre liquidi all'interno dell'unità.

Quali sono le dimensioni e il peso del MQ90S?

Dimensioni: 203 x 300 x 400 mm (LxAxP). Peso: 8 kg.

MANUALE UTENTE MQ90S RCF

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del dispositivo).

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• Il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;

• il diffusore non è più integro (a causa di urti / incendio).

• Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la tensione dalla linea diffusori e poi scollegare il diffusore.

• Non collegare a questo diffusore apparecchi ed accessori non previsti. Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non

IMPORTANTE

ATTENZIONE

idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

9. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. PERDITA DELL'UDITO

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.

2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D'USO

• Collocare il diffusore lontano da fonti di calore.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

MQ 90S è un subwoofer (diffusore dedicato alla riproduzione delle frequenze molto basse) compatto "passa banda"; il trasduttore è un woofer da 8". I collegamenti elettrici si effettuano su un morsetto amovibile che permette il collegamento in parallelo di altri diffusori. Il mobile è costruito con pannelli in materiale composito di fibre di legno con superficie antigraffio. Il subwoofer è corredato di un trasformatore che ne consente il collegamento ad una linea con tensione costante (100 o 70 V); è possibile effettuare la selezione della potenza tra alcuni valori disponibili grazie al suo commutatore rotativo. Il subwoofer è per solo uso interno (evitare inoltre i luoghi molto umidi) e va posizionato sul pavimento di un ambiente dove sono già presenti diffusori per la riproduzione delle frequenze medio / alte. MQ 90S fa parte della Serie Monitor Q di RCF.

APPLICAZIONI

Uno o più subwoofer possono essere aggiunti ai diffusori già presenti in un ambiente come rinforzo delle basse frequenze, in modo da rendere più gradevole l'ascolto della musica diffusa.

COLLEGAMENTO

ATTENZIONE: per il collegamento del subwoofer si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità. Per evitare il rischio di shock elettrici, non collegare il subwoofer con l'amplificatore acceso. Prima di far funzionare il subwoofer, è buona norma ricontrollare tutte le connessioni, verificando in particolar modo che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

IMPOSTAZIONE DELLA POTENZA PER UNA LINEA A TENSIONE COSTANTE (100 / 70 V)

A seconda della tensione della linea diffusori (100 o 70 V), scegliere la potenza (utilizzando un cacciavite) tra i seguenti valori:

$$ \begin{array}{l} 6 0 \mathrm{W} - 3 0 \mathrm{W} - 1 5 \mathrm{W} - 7, 5 \mathrm{W} [ 1 0 0 \mathrm{V} ] \ 3 0 \mathrm{W} - 1 5 \mathrm{W} - 7, 5 \mathrm{W} - 3, 7 5 \mathrm{W} [ 7 0 \mathrm{V} ] \end{array} $$

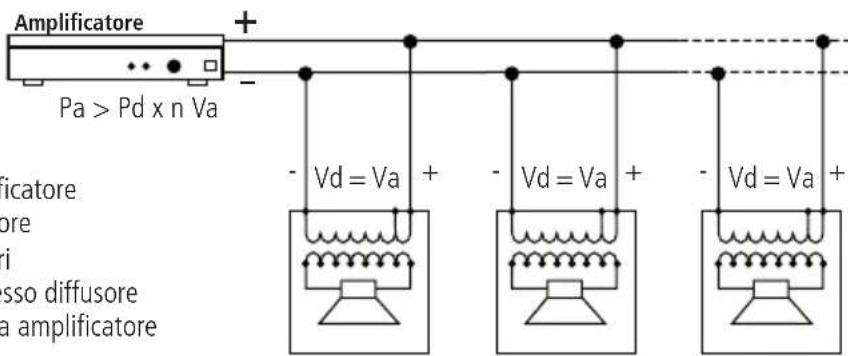

• La tensione d'ingresso del diffusore (Vd) deve corrispondere con la tensione d'uscita dell'amplificatore (Va).
• La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell'amplificatore (Pa).
• Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori "in fase".

$$ \begin{array}{l} \text {Pa = Potenza amplificatore} \ \text {Pd = Potenza diffusore} \ \text {n = Numero diffusori} \ \text {Vd = Tensione ingresso diffusore} \ \text {Va = Tensione uscita amplificatore} \end{array} $$

(da non effettuarsi con linee 100 / 70 V) Ruotare il commutatore (con un cacciavite) in senso orario fino all'ultima posizione 16 Ω.

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; NOTA: L'IMPEDENZA COMPLESSIVA DEI DIFFUSORI UGUALE A QUELLA D'USCITA DELL'AMPLIFICATORE PERMETTE L'EROGAZIONE DELLA MASSIMA POTENZA (MENTRE UN'IMPEDENZA SUPERIORE COMPORTA UNA RIDUZIONE DELLA POTENZA EROGATA).
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l'uso di cavi con sezioni elevate).

CONNETTORE D'INGRESSO

Collegare il conduttore negativo della linea (che fa capo all'uscita dell'amplificatore "0", "COM" o "-" ad uno dei 2 ingressi "-" del subwoofer; collegare il conduttore positivo della linea (uscita "100 V", "70 V" o "+" dell'amplificatore) ad uno dei 2 ingressi "+" del subwoofer.

NOTA: I RIMANENTI INGRESSI “+” E “-” POSSONO ESSERE UTILIZZATI PER IL COLLEGAMENTO IN PARALLELO DI ALTRI DIFFUSORI O SUBWOOFER.

ALTRE NOTE

• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.

TIPO DI DIFFUSORE subwoofer "passa-banda"

ALTOPARLANTE woofer 8"

SENSIBILITÀ 89 dB (1 W - 1 m)

RISPOSTA IN FREQUENZA (-10 dB) 70 ÷ 220 Hz

FILTRO INTERNO 200 Hz (pass)

PRESSIONE SONORA (60 W) 107 dB (1 m)

POTENZA NOMINALE 60 W (100 V, 16 Ω) / 30 W (70 V)

TENSIONE D'INGRESSO 100 V – 70,7 V

CONNETTORE D'INGRESSO Euroblock rimovibile a 4 poli

SEZIONE CONDUTTORI 0,5 ÷ 4 mm²

UTILIZZO interno
