BEDIENUNGSANLEITUNG SUB 702-AS MK3 RCF

Die in diesem Dokument verwendeten Symbole weisen auf wichtige Betriebsanweisungen und Warnhinweise hin, die unbedingt beachtet werden müssen VORSICHT Wichtiger Betriebshinweis: erklärt Gefahren, die das Produkt beschädigen können,einschließlich Datenverlust WARNUNG Wichtige Hinweise zum Umgang mit gefährlichen Spannungen und der möglichen Gefahr von Stromschlag, Verletzungen oder Tod WICHTIGE HINWEISE Hilfreiche und relevante Informationen zum Thema

STATIVE UND TRANSPORT

Informationen über den Einsatz von Stativen, Trolleys und transportwägen Erinnert daran, sich mit äußerster Vorsicht zu bewegen und niemals zu kippen ENTSORGUNG Dieses Symbol zeigt an, dass dieses Produkt gemäß der WEEE-Richtlinie nicht über den Hausmüll entsorgt werden darf (2012/19/EU) WICHTIGE HINWEISE Diese Anleitung enthält wichtige Informationen über den korrekten und sicheren Gebrauch des Geräts Bevor Sie das Produkt anschließen und verwenden, lesen Sie bitte diese Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf Die Anleitung ist als integraler Bestandteil dieses Produkts zu betrachten und muss ihm bei einem Besitzerwechsel als Referenz für die korrekte Installation und Verwendung sowie für die Sicherheitsvorkehrungen beiliegen RCF SpA übernimmt keine Verantwortung für eine fehlerhafte Installation und / oder Verwendung dieses Produkts SICHERHEITSVORKEHRUNGEN 1 Alle Vorsichtsmaßnahmen, insbesondere die Sicherheitshinweise, müssen mit besonderer Aufmerksamkeit gelesen werden, da sie wichtige Informationen enthalten 2 Stromversorgung a Die Netzspannung ist so hoch, dass die Gefahr eines Stromschlags besteht; installieren und schließen Sie dieses Produkt an, bevor Sie es einstecken b Vergewissern Sie sich vor dem Einschalten, dass alle Anschlüsse korrekt ausgeführt sind und die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt; falls nicht, wenden Sie sich bitte an Ihren RCF-Händler c Die metallischen Teile des Geräts sind über das Netzkabel geerdet Ein Gerät der Bauart KLASSE I muss an eine Steckdose mit Schutzerdungsanschluss angeschlossen werden d Schützen Sie das Netzkabel vor Beschädigungen; stellen Sie sicher, dass es so verlegt ist, dass es nicht betreten oder von Gegenständen gequetscht werden kann e Um das Risiko eines elektrischen Schlags zu vermeiden, öffnen Sie dieses Produkt niemals: Es befinden sich keine Teile im Inneren, auf die der Benutzer zugreifen muss Achtung: Falls das Produkt vom Hersteller nur mit POWERCON-Steckern und ohne Netzkabel geliefert wird, müssen gemeinsam mit den POWERCON- Steckern des Typs NAC3FCA (Stromeingang) und NAC3FCB (Stromausgang) die folgenden Netzkabel verwendet werden, die der nationalen Norm entsprechen: EU: Kabeltyp H05VV-F 3G 3x25 mm2 - Standard IEC 60227-1 JP: Kabeltyp VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306 US: Kabeltyp SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62 3 Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in dieses Gerät gelangen, da dies einen Kurzschluss verursachen kann Dieses Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, wie z B Vasen, auf dieses Gerät gestellt werden Auf dieses Gerät dürfen keine offenen Feuerquellen (wie z B brennende Kerzen) gestellt werden 4 Versuchen Sie niemals, Eingriffe, Änderungen oder Reparaturen vorzunehmen, die nicht ausdrücklich in dieser Anleitung beschrieben sind Wenden Sie sich an Ihren autorisierten Kundendienst oder an qualifiziertes Personal, wenn einer der folgenden Fälle eintritt: - Das Gerät funktioniert nicht (oder in anomaler Weise) - Das Netzkabel wurde beschädigt - Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen - Das Produkt wurde einem starken Stoß ausgesetzt 5 Wenn das Produkt über einen längeren Zeitraum nicht verwendet wird, ziehen Sie das Netzkabel ab 6 Wenn dieses Produkt anfängt, seltsame Gerüche oder Rauch abzugeben, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab 7 Schließen Sie dieses Produkt nicht an nicht vorgesehene Geräte oder Zubehörteile

Verwenden Sie für eine hängende Installation nur die dafür vorgesehenen Verankerungspunkte und versuchen Sie nicht, dieses Produkt mit Hilfe von ungeeigneten oder nicht für diesen Zweck vorgesehenen Elementen aufzuhängen Überprüfen Sie auch die Eignung der Auflagefläche, an der das Produkt verankert wird (Wand, Decke, Struktur usw), sowie die zur Befestigung verwendeten Komponenten (Schraubanker, Schrauben, Dübel, nicht von RCF gelieferte Halterungen usw), die die Sicherheit des Systems / der Installation auf Dauer gewährleisten müssen, auch unter Berücksichtigung der vom Produkt abgegebenen Vibrationen Um die Gefahr herabfallender Geräte zu vermeiden, dürfen nicht mehrere Geräte dieses Produkts gestapelt werden, es sei denn, diese Möglichkeit ist im Benutzerhandbuch angegeben 8 RCF SpA empfiehlt dringend, dieses Produkt nur von professionellen, qualifizierten Installateuren (oder spezialisierten Firmen) installieren zu lassen, die eine korrekte Installation gewährleisten und diese gemäß den geltenden Vorschriften zertifizieren können Das gesamte Audiosystem muss den geltenden Normen und Vorschriften für elektrische Anlagen entsprechen 9 Stative und Transport Das Gerät darf nur auf den vom Hersteller empfohlenen Stativen, Rollwagen und ggf Trolleys verwendet werden Das Gerät / das Stativ / der Wagen / die Karre müssen mit äußerster Vorsicht bewegt werden Plötzliches Anhalten, übermäßige Schubkraft und unebene Böden können zum Umkippen führen Niemals kippen 10 Bei der Installation eines professionellen Audiosystems sind zahlreiche mechanische und elektrische Faktoren zu berücksichtigen (zusätzlich zu den rein akustischen Faktoren, wie Schalldruck, Abstrahlwinkel, Frequenzgang usw) 11 Gehörverlust Die Exposition gegenüber hohen Schallpegeln kann zu dauerhaftem Hörverlust führen Der Schalldruckpegel, der zu Hörverlust führt, ist von Person zu Person unterschiedlich und hängt von der Dauer der Exposition ab Um eine potenziell gefährliche Exposition gegenüber hohen Schalldruckpegeln zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, angemessene Schutzvorrichtungen verwenden Bei der Verwendung eines Lautsprechers, der hohe Schallpegel erzeugen kann, ist es daher notwendig, Ohrstöpsel oder schützende Ohrhörer zu tragen Den maximalen Schalldruckpegel entnehmen Sie bitte den technischen Daten im Handbuch

VORSICHTSMASSNAHMEN FÜR DEN BETRIEB

- Stellen Sie dieses Produkt weit entfernt von Wärmequellen auf und sorgen Sie immer für eine ausreichende Luftzirkulation um das Produkt - Überlasten Sie das Produkt nicht über einen längeren Zeitraum - Üben Sie keine Gewalt auf die Bedienelemente (Tasten, Knöpfe usw) aus - Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen zur Reinigung der äußeren Teile dieses Produkts WICHTIGE HINWEISE

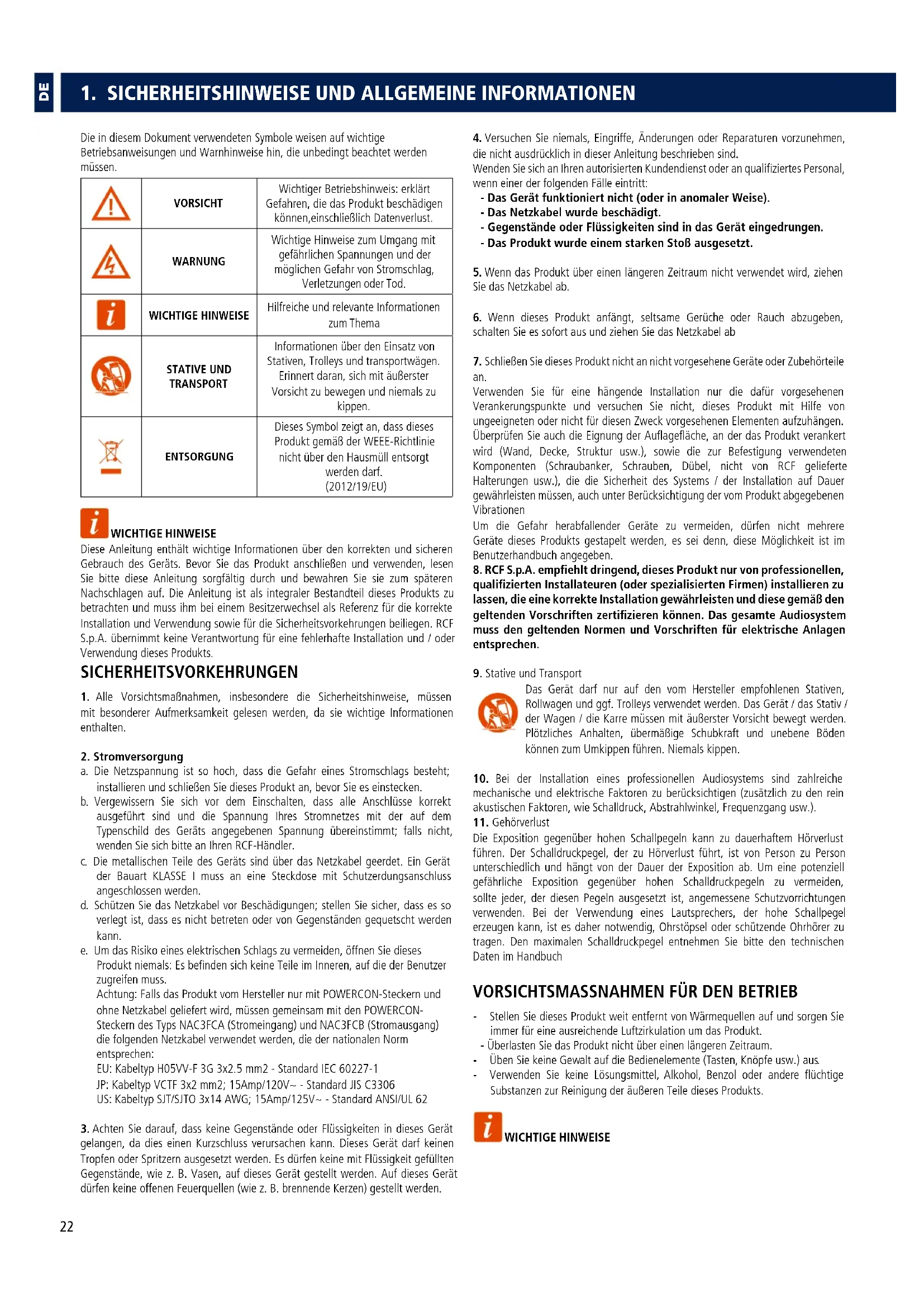

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN23

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

Um das Auftreten von Störungen auf Signalkabeln zu vermeiden, verwenden Sie nur geschirmte Kabel und legen Sie diese nicht in der Nähe von: - Geräten, die elektromagnetische Felder mit hoher Intensität erzeugen - Stromleitungen - Lautsprecherkabel WARNUNG! VORSICHT! Um die Gefahr eines Brandes oder elektrischen Schlages zu vermeiden, setzen Sie dieses Produkt niemals Regen oder Feuchtigkeit aus WARNUNG! Um einen elektrischen Schlag zu vermeiden, schließen Sie das Gerät nicht an das Stromnetz an, wenn das Gitter entfernt ist WARNUNG! Um das Risiko eines elektrischen Schlags zu verringern, zerlegen Sie dieses Produkt nicht, wenn Sie nicht qualifiziert sind Überlassen Sie die Wartung qualifiziertem Servicepersonalpersonnel

KORREKTE ENTSORGUNG DIESES PRODUKTS

Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling von Elektro- und Elektronik-Altgeräten (EEE) abgegeben werden Unsachgemäßer Umgang mit dieser Art von Abfall kann möglicherweise negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben Gleichzeitig trägt Ihre Mitarbeit bei der der korrekten Entsorgung dieses Produkts zur effektiven Nutzung der natürlichen Ressourcen bei Für weitere Informationen darüber, wo Sie Ihre Altgeräte zum Recycling abgeben können, wenden Sie sich bitte an Ihre örtliche Stadtverwaltung, Abfallbehörde oder Ihren Hausmüllentsorgungsdienst

Um eine lange Lebensdauer zu gewährleisten, sollte dieses Produkt unter Beachtung der folgenden Ratschläge verwendet werden: - Wenn das Produkt im Freien aufgestellt werden soll, stellen Sie sicher, dass es unter einer Abdeckung steht und vor Regen und Feuchtigkeit geschützt ist - Wenn das Produkt in einer kalten Umgebung verwendet werden soll, wärmen Sie die Schwingspulen langsam auf, indem Sie etwa 15 Minuten lang ein Signal mit niedrigem Pegel abspielen, bevor Sie Signale mit hoher Leistung senden - Reinigen Sie die Außenflächen des Lautsprechers immer mit einem trockenen Tuch, und zwar immer bei ausgeschaltetem Gerät ACHTUNG: Verwenden Sie keine Reinigungsmittel oder Scheuermittel, um eine Beschädigung der Außenflächen zu vermeiden WARNUNG! VORSICHT! Führen Sie bei Aktivlautsprechern die Reinigung nur bei ausgeschaltetem Gerät durch RCF SpA behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen, um Fehler und / oder Auslassungen zu korrigieren Beachten Sie immer die neueste Version des Handbuchs auf wwwrcfit24

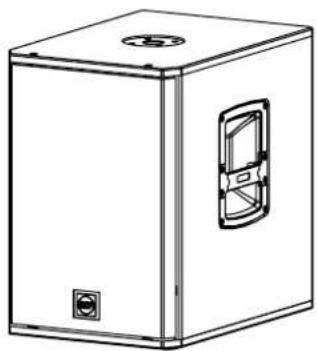

Technische Evolution – klangliche Revolution Für das Team von RCF stehen die Anforderungen von Performern an erster Stelle bei der Entwicklung neuer Lautsprecher – mit mehr Features, besserer Klangqualität und Definition und geringerem Gewicht Jedes Detail der Sub Serie wurde daher sorgfältig geprüft, um Amateur- und Profimusikern ein perfektes Tool für ihre Performance zu bieten – jeden Abend Die bahnbrechende Designarbeit der Entwickler von RCF wird perfektioniert durch hochwertige Materialien, präzise gefertigte Bauteile, akkurate Montage und umfassende Qualitätskontrollen Die Präzisionsfertigung der Schallwandler stützt sich auf moderne Produktionstechnik und die professionelle Expertise und Erfahrung, mit der RCF die Umsetzung allerhöchster Standards erreicht Alle Schallwandler der Lautsprecher der Sub Serie verfügen über Hochleistungsmagneten, um eine optimale Performance und Belastbarkeit zu gewährleisten Die Subwoofer der Sub Serie sind mit 1400-Watt-Klasse-D endstufen ausgestattet Diese Lautsprecher sind mit Bass Motion Control-Technologie ausgestattet; es verarbeitet selbst die tiefsten hörbaren Frequenzen, ohne Kompromisse bei der Stabilität der Tieftöner einzugehen – für einen linearen, erweiterten Bassbereich und einen ausgewogenen Sound Sie sorgen für eine hohe Ausgangsleistung mit extrem geringer Verzerrung und einem unglaublich natürlichen Klang Jede Endstufe bietet symmetrische Stereo-XLR-Eingänge, einen XLR-Link-Ausgang, einen Lautstärkeregler und eine schaltbare Frequenzweiche (80 Hz / 110 Hz) Die robuste Gehäusekonstruktion der Endstufe schützt die Endstufe während des Transports und unterstützt gleichzeitig die Wärmeableitung Das neue Lautsprecherdesign ist modern und ergonomisch Die Gehäuse der Subwoofer der Sub Serie sind aus Multiplex gefertigt und so konzipiert, dass Vibrationen auch bei maximaler Lautstärke gedämpft werden Die Bassreflexöffnung wurde optimiert, um den Wirkungsgrad zu erhöhen Überdies verfügt das Gehäuse über zwei seitliche, ergonomisch geformte Griffe mit Gummigriffen Alle Modelle sind mit einem robusten Hochständerflansch aus Stahl ausgestattet

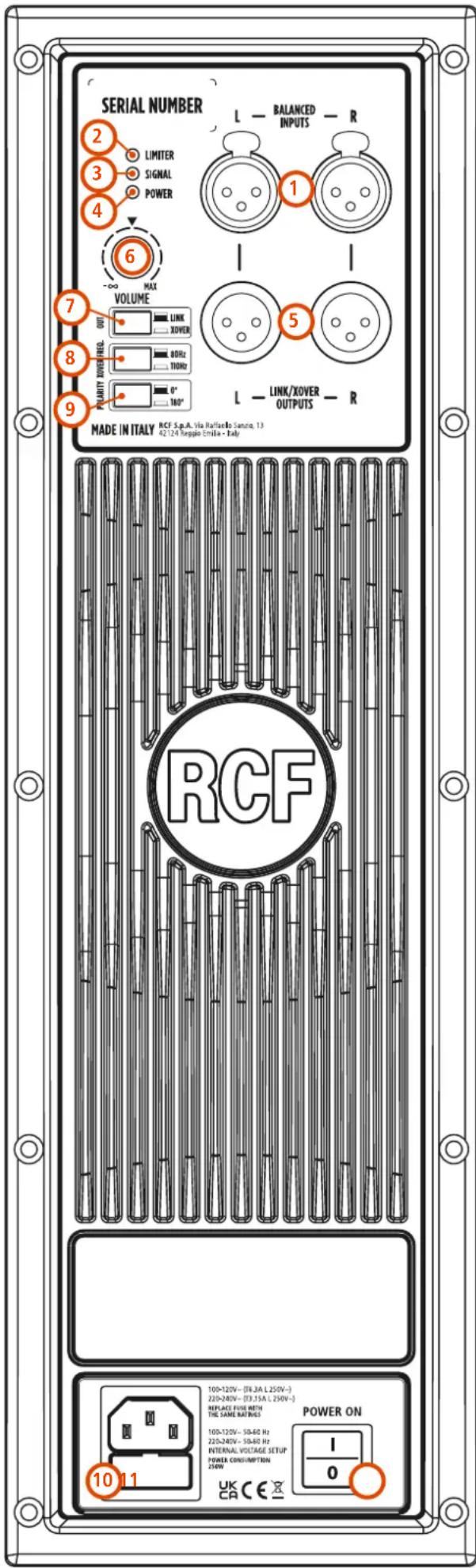

STEREO-XLR-EINGÄNGE (symmetrisch)

LIMITER-LED Die Endstufe verfügt über eine integrierte Limiter- Schaltung zur Verhinderung von Endstufen-Clipping oder Übersteuern der Schallwandler Wenn die Soft-Clipping-Schaltung aktiv ist, blinkt die LED orange Es ist in Ordnung, wenn die Limit-LED gelegentlich blinkt Wenn die LED häufig blinkt oder permanent leuchtet, regeln Sie den Signalpegel herunter

SIGNAL-LED Die Signalanzeige leuchtet grün, wenn am XLR-Main- Eingang ein Signal anliegt

POWER-LED Diese grüne LED leuchtet, wenn der Lautsprecher an die Stromversorgung angeschlossen und der Netzschalter eingeschaltet ist

XLR-SIGNAL/XOVER-AUSGANG Der XLR-Ausgang schleift das Signal zur Kaskadierung von Lautsprechern durch (oder stellt ein Frequenzweichen- Ausgangssignal bereit, wenn der Frequenzweichenschalter gedrückt ist)

VOLUME-REGLER Regelt die Endstufenlautstärke

SCHALTER LINK/XOVER OUT Der Link-Ausgang gibt ein lineares Signal aus, wenn der Schalter in der Position OFF steht (das Ausgangssignal entspricht dem Eingangssignal) In der Position ON wird ein hochpassgefiltertes Signal zum Anschluss eines Satellitenlautsprechers ausgegeben

SCHALTER XOVER Mit diesem Schalter wird die Trennfrequenz des AUSGANGSSIGNALS gewählt (80 Hz oder 110 Hz)

SCHALTER PHASE Dieser Schalter invertiert die Phase des Ausgangssignals

IEC-GERÄTESTECKDOSE An die IEC-Gerätesteckdose wird das Netzkabel angeschlossen

NETZSCHALTER Der Netzschalter schaltet die Spannungsversorgung AN und AUS

WARNUNG! VORSICHT! Zur Vermeidung von elektrischen Schäden dürfen Lautsprecher nur von qualifizierten und erfahrenen Personen angeschlossen werden, die über das nötige Fachwissen verfügen oder eine hinreichend spezifische Einweisung erhalten haben Schließen Sie Lautsprecher nicht bei eingeschalteter Endstufe an, um Stromschläge zu vermeiden Prüfen Sie vor dem Einschalten des Systems alle Verbindungen und stellen Sie sicher, dass keine unbeabsichtigten Kurzschlüsse vorliegen Bei der Planung und der Installation des gesamten Audiosystems sind die geltenden lokalen Gesetze und Vorschriften für elektrische Systeme einzuhalten

Die Anschlüsse müssen nach den von der AES (Audio Engineering Society) festgelegten Standards verdrahtet werden

VOR DEM ANSCHLIESSEN DES LAUTSPRECHERS

Auf der Rückseite finden Sie alle Bedienelemente, Signal- und Stromanschlüsse Überprüfen Sie zunächst das auf der Rückseite angebrachte Spannungsschild (115 Volt oder 230 Volt) Das Etikett zeigt die richtige Spannung an Wenn Sie eine falsche Spannung auf dem Etikett lesen oder das Etikett gar nicht finden können, rufen Sie bitte Ihren Händler oder eine autorisierte RCF-SERVICE-ZENTRALE an, bevor Sie den Lautsprecher anschließen Diese Überprüfung vermeidet Schäden Falls Sie die Spannung ändern müssen, wenden Sie sich bitte an Ihren Händler oder eine autorisierte RCF-Kundendienststelle Dieser Vorgang erfordert den Austausch der Sicherung und ist einer RCF-KUNDENDIENSTSTELLE vorbehalten

VOR DEM EINSCHALTEN DES LAUTSPRECHERS

Sie können nun das Stromkabel und das Signalkabel anschließen Vergewissern Sie sich vor dem Einschalten des Lautsprechers, dass der Lautstärkeregler auf dem Mindestpegel steht (auch am Mischpultausgang) Es ist wichtig, dass der Mixer bereits eingeschaltet ist, bevor Sie den Lautsprecher einschalten Dadurch werden Schäden am Lautsprecher und laute “Stöße” durch das Einschalten von Teilen der Audiokette vermieden Es ist eine gute Praxis, die Lautsprecher immer als letztes einzuschalten und sie sofort nach der Benutzung wieder auszuschalten Sie können nun den Lautsprecher einschalten und den Lautstärkeregler auf einen angemessenen Pegel einstellen SCHUTZSCHALTUNGEN Die Lautsprecher der Serie NX 9 sind mit einem kompletten System von Schutzschaltungen ausgestattet Die Schaltungen wirken sehr sanft auf das Audiosignal ein um den Pegel zu kontrollieren und die Verzerrung auf einem akzeptablen Niveau zu halten SPANNUNGSEINSTELLUNG (NUR RCF SERVICE CENTER) 220-240 Volt, 50 Hz SETUP: FUSE VALUE T3,15 A - 250V 110-120 Volt, 60 Hz SETUP: FUSE VALUE T6,30 A - 250V XLR STECKER Symmetrische Verdrahtung BUCHSE XLR-STECKER Symmetrische Verdrahtung PIN 1 = GROUND (SHIELD) PIN 2 = HOT (+) PIN 3 = COLD (-)

6. FEHLERBESEITIGUNG

DER LAUTSPRECHER SCHALTET SICH NICHT EIN

Vergewissern Sie sich, dass der Lautsprecher eingeschaltet und an eine funktionierende Steckdose (AC) angeschlossen ist DER LAUTSPRECHER IST AN EINE FUNKTIONIERENDE STECKDOSE ANGESCHLOSSEN, LÄSST SICH ABER NICHT EINSCHALTEN Vergewissern Sie sich, dass das Netzkabel intakt und richtig angeschlossen ist DER LAUTSPRECHER IST EINGESCHALTET, GIBT ABER KEINEN TON AB Prüfen Sie, ob die Signalquelle richtig eingestellt ist und die Signalkabel nicht beschädigt sind DER TON VERZERRT IST UND DIE ÜBERLAST-LED BLINKT HÄUFIG Drehen Sie den Ausgangspegel des Mischers herunter DER TON IST SEHR LEISE UND ZISCHEND Der Ausgangspegel des Mischers ist möglicherweise zu niedrig DER TON ZISCHT AUCH BEI RICHTIGER VERSTÄRKUNG UND LAUTSTÄRKE Die Quelle sendet möglicherweise ein minderwertiges oder verrauschtes Signal

BRUMM- ODER SUMMGERÄUSCHE

Überprüfen Sie die AC-Erdung und alle Geräte, die an das Mischpult angeschlossen sind, einschließlich Kabel und Stecker WARNUNG! Um das Risiko eines elektrischen Schlags zu verringern, zerlegen Sie dieses Produkt nicht, wenn Sie nicht qualifiziert sind Überlassen Sie die Wartung qualifiziertem Servicepersonal28
