| Produkttyp | Kaminstaubsauger für Trockenarbeit |
| Modell | DED6595 |
| Marke | DEDRA |
| Gewicht | 4,5 kg |
| Behältervolumen | 18 Liter |
| Motorleistung | 1200 W |
| Netzspannung | 230 V ~50 Hz |
| Maximaler Unterdruck | 17 kPa |
| Luftdurchfluss | 90 m³/h |
| Schutzklasse | II (doppelt isoliert) |
| Schutzgrad | IPX0 |
| Brandschutzklasse | II |
| Filtertyp | HEPA-Filter (waschbar) |
| Arbeitsmodi | Absaugen kalter Asche, Luftauspufffunktion |
| Zubehör im Lieferumfang | Elastischer Schlauch, Alu-Ansaugendstück, HEPA-Filter |
| Zulässige Aschetemperatur | Max. 40 °C (kalte Asche) |
| Einsatzbereich | Kamine, Öfen, Aschenbecher, Grill, Bau- und Renovierungsarbeiten |
| Garantiezeit | 24 Monate |
| Wartung | Filter mit kaltem Wasser reinigen, Behälter regelmäßig leeren |
| Sicherheitshinweis | Nicht für heiße Asche (>40°C), brennbare Flüssigkeiten oder explosive Umgebungen |
Häufig gestellte Fragen - DED6595 DEDRA
Benutzerfragen zu DED6595 DEDRA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch DED6595 - DEDRA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DED6595 von der Marke DEDRA.
BEDIENUNGSANLEITUNG DED6595 DEDRA
Bedienungsanleitung mit Garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.
Kontakt
DE Inhaltsverzeichnis
-
Fotos und Zeichnungen
-
Beschreibung des Gerätes
-
Bestimmung des Gerätes
-
Benutzungsbeschränkung
-
Technische Daten
-
Vorbereitung zur Arbeit
-
Anschluss an das Netz
-
Einschalten und Benutzung des Gerätes
-
laufende Bedientätigkeiten
-
Ersatzteile und Zubehör
-
Eigenständiges Beseitigen der Fehler
-
Komplettierung des Gerätes
-
Verbraucherinformation über die Entsorgung von Elektro- und elektronischen Geräten
-
Garantiekarte
Die Übereinstimmungsbescheinigung befindet sich im Sitz der Firma Dedra-Exim Sp. z o.o. Allgemeine Sicherheitsbedingungen wurden dieser Anleitung als gesonderte Broschüre beigefügt.
Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.
WARNUNG. Alle mit versehenen Warnungen und alle
Hinweise gründlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.
Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.
2. Beschreibung des Gerätes

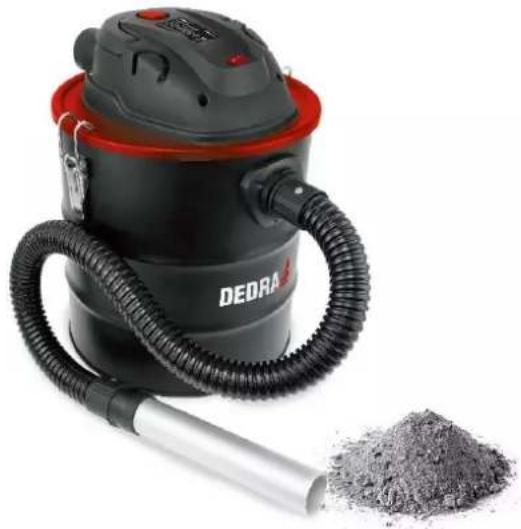

Zeichnung A: 1. Aschebehälter 2. Motorgehäuse, 3. Abklopfer, 4. Einschalter, 5. Rohr, 6. Ansaugendstück
3.Bestimmung des Gerätes
Der Kaminstaubsauger, Modell DED6595 ist für Trockenarbeit bestimmt und ermöglicht das Absaugen der kalten Asche aus den Kaminen, holz-und kohlebefeuerten Öfen, Aschenbechern oder Grillen.
Der Staubsauger ist zusätzlich mit der Funktion des Luftauspuffes ausgestattet.
Es ist zugelassen, das Gerät bei Bau- und Renovierungsarbeiten, in Werkstätten, bei Hobbyarbeiten unter gleichzeitiger Beachtung der Benutzungs- und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu benutzen.
4. Benutzungsbeschränkung
Das Gerät darf nur in Übereinstimmung mit den nachstehend angegebenen „Zulässigen Arbeitsbedingungen“ benutzt werden. Eigenständige Änderungen am mechanischen, elektrischen Bau, jegliche Modifikationen, Bedienungstätigkeiten, die in der Bedienungsanleitung nicht beschrieben sind, werden als rechtswidrig behandelt und ziehen den sofortigen Verlust der Garantierechte nach sich.
Das Gerät ist nicht zum Aufräumen der heißen Asche oder Kohlen, gesundheitsschädlichen und Gesundheit gefährdenden, toxischen, leichtentzündlichen oder sonstigen gefährlichen Substanzen zu benutzen. Das Gerät ist nicht in der Nähe von leichtentzündlichen Flüssigkeiten oder Dämpfen bzw. flüchtigen Körpern, die mit der atmosphärischen Luft ein explosives Gemisch bilden, zu benutzen.
ZULÄSSIGE ARBEITSBEDINGUNGEN
Dauerbetrieb S1
In geschlossenen Räumlichkeiten benutzen. Nicht für brennende Kohle, heiße Glut - über 40°C verwenden.
5.Technische Daten
| Modell | DED6595 |
| Elektromotor | Einphasig |
| Netzspannung, Netzfrequenz | 230 V, ~50 Hz |
| Motornennleistung | 1200 W |
| Behälterinhalt | 18 l |
| Brandschutzklasse | II |
| Maximaler Unterdruck | 17 kPa |
| Schutzgrad gegen direkten Zugang | IPX0 |
| Luftdurchfluss [m3/h] | 90 |
| Gewicht | 4,5 kg |
6. Vorbereitung zur Arbeit
ACHTUNG Alle Tätigkeiten sind beim aus der Steckdose herausgezogenen Stecker durchzuführen.
Kaminstaubsauger DED6595 hat 2 unabhängige Arbeitssysteme. Arbeitssystem für den Betrieb mit kalter Asche und zusätzlich Luftauspuffsystem.
Erste Ingangsetzung und Vorbereitung zur Arbeit
-
Den Staubsauger aus der Verpackung herausnehmen, die Seitenschnäpper lösen und den oberen Behälter abnehmen (Foto A.2), den Inhalt aus dem Staubsaugerbehälter herausnehmen.
-
Man muss sich vergewissern, dass alle Geräteteile gemäß der Teileliste (die Liste befindet sich in der Bedienungsanleitung) geliefert worden sind.
Vorbereitung des Staubsaugers zur Arbeit mit der Asche:
-
Die das Gehäuse des Staubsaugers absichernden Klammern abschnallen und den unteren Gehäuseteil aufmachen (Foto A.1).
-
Überprüfen, ob im oberen Gehäuseteil der HEPA-Filter richtig befestigt ist und gegebenenfalls den Filter befestigen (Foto B).
-
Den Deckel auf den Staubsaugerbehälter auflegen und mithilfe der Schnäpper verschließen.
-
Den elastischen Schlauch (Foto A, 5) des Staubsaugers an die Lufteintrittsöffnung im unteren Teil des Staubsaugers (Foto A.1) befestigen und leicht umdrehen, um sie zu blockieren.
-
Am Ende der Leitung das Aluansaugstück (Foto A. 6) befestigen
Vorbereitung des Staubsaugers als Luftgebläse:
- Den elastischen Schlauch (Bild A, 5) an die obere Austrittsdose im oberen Teil des Staubsaugers anschließen (Bild A.2).
7. Netzanschluss
Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entsprich
Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:
| Machinenleistung [W] | Min. Drahtschnitt [mm2] | Min. Sicherungsgröße Typ C [A] |
| 700+1400 | 1 | 10 |
Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.
8.Einschalten und Benutzen des Gerätes
Einschalten
Im Staubsaugerdeckel befindet sich der Einschalter (Bild A, 4). Der Einschalter hat die Kennzeichnung I, die dazu dient, das Gerät in Gang zu setzen, sowie die Kennzeichnung O, die zum Anhalten des Gerätes dient.
Im oberen Teil des Deckels befindet sich der Druckknopf des Abklopfers (Foto A, 3). Zwecks Reinigung des Filters während der Arbeit ist ein paar Mal der Druckknopf des Abklopfers einzudrücken, um den HEPA-Filter zu bewegen. Der Staubsauger ist mit ein Metallendstück ausgestattet, das dazu dient, kalte Asche anzusaugen (Foto A, 6)
9. Laufende Bedientätigkeiten
! ACHTUNG
Die nachstehend beschriebenen
Bedientätigkeiten sind beim aus der
Netzsteckdose herausgezogenen Stecker durchzuführen.
Reinigung des Behälters
Die Verunreinigungen sind sehr oft aus dem Behälter zu entfernen um Beschädigung des Staubsaugers zu vermeiden.
Um den Behälter zu reinigen, muss man:
-
den elastischen Schlauch von dem oberen Behälter trennen.
-
Den oberen Deckel mit Motor abnehmen.
-
Den HEPA-Filter herausnehmen und genau reinigen – der Filter ist abwaschbar, er kann mit kaltem Wasser gewaschen werden. Unter Wasser mit normalem Druck waschen, weder Druckreinigungsgeräte noch starken Wasserstrom benutzen. Vor dem Einlegen des Filters in den Staubsauger ist der Filter trocken zu lassen, aber in keinen Industrietrocknern, Backöfen trocken lassen, keine Haartrockner, keine Sengmaschinen benutzen, nicht über offenem Feuer trocknen lassen.
-
Den Behälter, das Filtriersystem, den elastischen Schlauch genau reinigen. Aufbewahren des Staubsaugers
Den gereinigten, genau getrockneten Staubsauger ist in der Originalschachtel, an einem trockenen, für unbefugte Personen und Kinder unzugänglichen Ort aufzubewahren.
10. Ersatzteile und Zubehör
W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nº und die Teilenummer gemäß der Übersichtszeichnung anzugeben.
Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).
11. Eigenständiges Beseitigen der Störungen
! ACHTUNG
Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen
| Problem | Ursache | Lösung |
| Das Gerät schaltet sich nicht ein | Die Speiseleitung ist falsch angeschlossen oder beschäftigt | Den Stecker tiefer in die Steckdose eindrücken, die Speiseleitung überprüfen |
| In der Steckdose gibt es keine Netzspannung | Die Spannung in der Steckdose überprüfen, die Sicherung überprüfen | |
| Einschalter beschädigt | Das Gerät zur Reparatur übergeben |
| Der Motor überhitzt sichDie Saugkraft ist verringert | Verstopfte Lüftungsöffnungen | Lüftungsöffnungen reinigen |
| Verstopfter elastischer Schlauch oder Sauger | Stauung beseitigen | |
| Verstopfter Filter | Den Filter überprüfen, ihn reinigen | |
| Überfüllter Behälter | Verunreinigungen aus dem Behälter oft entfernen | |
| Der Motor startet mit Not | festgesetzte Lager | Das Gerät zur Reparatur übergeben |
| verschmutzter Motor |
12. Komplettierung des Gerätes, Schlussbemerkungen
Komplettierung: 1. Staubsauger; 2. HEPA-Filter; 3. Elastischer Schlauch; 4. Aluendstück
13. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte)
Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das
richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.
Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.
Nutzer in den EU-Ländern
Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.
Das Entsorgen von Abfällen in Ländern außerhalb der EU
Dieses Symbol betrifft nur EU-Länder.
Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.
Garantiekarte
für
Staubsauger
Katalognummer: DED6595 Lotnummer: ....
(im Weiteren Produkt genannt)
Kaufdatum des Produkts: ......
Stempel des Verkäufers
Datum und Unterschrift des Verkäufers: ....
Erklärung des Benutzers:
Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:
······
Datum und Ort
Unterschrift des Käufers
I. Haftung für das Produkt
-
Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
-
Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.
-
Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
-
Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies
von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.
- Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.
II. Garantiezeit
| Elemente des Produkts, die mit der Garantie umfasst sind | Dauer des Garantieschutzes |
| Staubsauger | 24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist |
| Säcke, Filter | Elemente, die nicht mit der Garantie umfasst sind. |
III. Bedingungen der Inanspruchnahme der Garantie
- Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.
- Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.
- Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.
- Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:
a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;
b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;
c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;
d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;
e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.
5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:
- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;
- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.
- Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.
IV. Reklamationsverfahren
- Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.
- Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.
- Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
- Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").
- Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
- Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..
- Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.
- Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.
- Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).
- Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt
Dedra-Exim Sp. z o.o.
