BEDIENUNGSANLEITUNG DED8821 DEDRA

BE Bedienungsanleitung mit Garantiekarte

PL

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Kontakt

DE Inhaltsverzeichnis

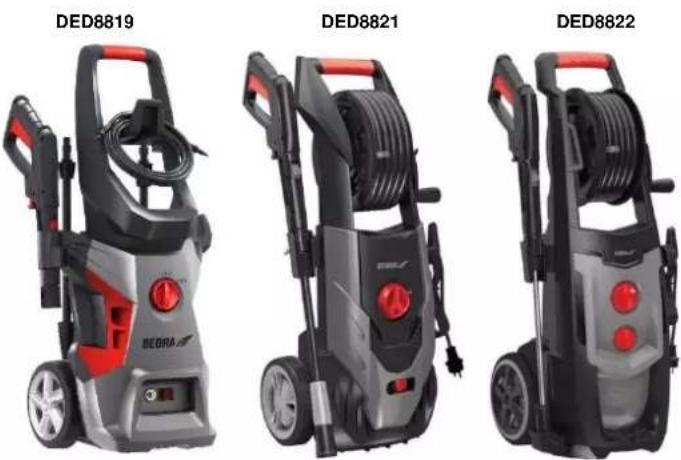

1. Photos und Abbildungen
2. Gerätebeschreibung
3. Einsatzgebiete
4. Einsatzeinschränkungen
5. Technische Daten
6. Vorbereitungen vor dem Einsatz
7. Netzanschluss
8. Gerät einschalten
9. Gerätegebrauch
10. Gerätebedienung
11. Ersatzteile und Zubehör
12. Störungen selbst beseitigen
13. Gerätekomponenten
14. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten
15. Garantieurkunde

Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o. einzuholen.

Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.

WARNING. Alle mit versehenen Warnungen und alle Hinweise gründlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen. Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

2. Gerätebeschreibung

1. 1. Kurbel der Wasserleitungstrommel 3. Wasserleitung, 4. Pistolenhalterung, 5. Halterung für Stromversorgungsleitung, 6. Einschalter,
2. Hochdruckleitungsanschluss (DED8821), 8. Drehknopf des Dosierers für Reinigungsmittel (DED8822)
3. Schaumkanone, 10. Spritzpistole, 11. Flachbürste, 12. Lanze mit Düse mit einstellbarer Strahlbreite, 13. Lanze mit Rotationsdüse Turbo, 14. Verlängerung für Patio Cleaner, 15. Patio Cleaner – Bürste zum Reinigen von Terrassen, 16. Anschlußstutzen für Wasser zusammen mit Filter, 17. Nadel zum Reinigen der Düse. 18. Lanze mit Düse mit einstellbarer Strahlbreite (DED8822), 19.

Verbindungsstück (Adapter) (DED8822).

3. Gerätebestimmung

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen. Der Hochdruckreiniger ist mit einer eingebauten Pumpe ausgestattet. Es ist ein Gerät zum Reinigen, das ausschließlich für den Hausgebrauch bestimmt ist. Der Hochdruckreiniger erzeugt Hochdruck, wodurch Schmutz von verschiedenen Flächen leicht entfernt wird. Das Gerät dient zum Reinigen von Fahrzeugen, Maschinen, Werkzeug, Terrassen, Treppen, Gartenwerkzeug mit Hilfe eines Hochdruckwasserstrahls mit der Möglichkeit Reinigungsmittel zu verwenden, die dazu bestimmt sind, mit Hochdruckreinigern zusammen mit entsprechendem Zubehör und durch die Firma DEDRAEXIM Sp. z o.o. empfohlener Ausstattung verwendet zu werden.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden". Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung. Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche. Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden". Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätseklärung. Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Zulässige Betriebsbedingungen

S2 Kurzbetrieb Betriebsdauer 15 Min

Vor Frost schützen. Der Hochdruckreiniger ist kein Gerät mit

kommerzieller Verwendung

1. Technische Daten

Hochdruckreiniger Modell:	DED8821	DED8822	DED8819
Elektrischer Motor:	Kommutatormotor	Kommutatormotor	Kommutatormoto
Arbeitsspannung:	230 V ~50 Hz	230 V ~50 Hz	230 V ~50 Hz
Nennleistung des Motors:	1900 W	2300 W	1700 W
Arbeitsdruck:	100 Bar	120 Bar	90 Bar
Maximaler Arbeitsdruck:	130 Bar	150 Bar	130 Bar
Maximaler Eingangsdruck:	12 Bar	12 Bar	12 Bar
Maximale Leistung	420L/min	450L/min	420L/min
Länge des Wasserschlauchs:	6m	8m	6m
Maximale Temperatur im Kreislauf:	50°C	50°C	50 °C
Wasserdurchlauf:	6L/min	6,5L/min	6 L/min
Maximaler Wasserdurchlauf:	7L/min	7,5L/min	7 L/min
Schutzgrad:	IPX5	IPX5	IPX5
Arbeitsbetriebs des Motors:	S2	S2	S2
Klasse des Elektroschutzes:	II	II	II
Gerätemasse:	7,8 kg	11,5kg	7,4 kg
Schalldruckpegel LPA:	74,1 dB	72,9 dB	74,6
Schalleistungspegel LWA:	89,1 dB	87,9 dB	88,3
Unsicherheit der Messung KLPA:	3,0dB	3,0dB	3,0dB
Unsicherheit der Messung KLWA:	3,0dB	3,0dB	3,0dB
Schwingungspegel, gemessen am Griff	< 2,5	< 2,5	< 2,5
Messunsicherheit k	1,5	1,5	1,5

Information zum Lärmpegel und den Vibrationen

Der Gesamtwert der Vibrationen a h und die Messunsicherheit wurden nach EN 60335-1 ermittelt und in der Tabelle aufgeführt.

Die Lärmemission wurde nach EN 60335-2-79, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen / Lärmpegel wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Vibrations kann auch für eine

Erstbeurteilung der Vibrations verwendet werden Der Vibrations kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Wert entspricht.Mithilfe des Drehknopfes, der sich auf dem vorderen Paneel des Gehäuses befindet, vergewissern Sie sich, ob der Hochdruckreiniger ausgeschaltet (Zeichnung G) und von dem Stromversorgungsnetz getrennt ist. Am hinteren, unteren Teil des Hochdruckreinigers ist der sich drin befindliche Anschlussstutzen mit dem Wasserfilter (Zeichnung B16) anzuschrauben und dann der Wasserschlauch mithilfe der Gartenschnellverbinder (Adapter) (Zeichnung E), der zur Ausstattung nicht gehört, anzuschließen.

Es ist verboten, die Waschmaschine ohne Filter zu verwenden, da Schmutz im Abwassersystem die kann. Es können Ersatzfilter verwendet werden, die Parameter wie der Originalfilter haben müssen.

Hochdruckreiniger DED8821 - von der Frontseite ist der Hochdruckschlauch (Zeichnung C) durch das Eindrücken des Schlauchendstückes in den Sitz bis zum Einrasten zu befestigen. Bei DED8822 ist der Hochdruckschlauch durch das Eindrücken des Schlauchendstückes in den sich am hinteren Teil des Handgriffes befindlichen Sitz einzudrücken und dann ist die Blockade (Zeichnung C) einzudrücken. Am anderen Schlauchendstück ist die Spritzpistole (Zeichnung F1) anzuschließen, um den Schlauch abzutrennen, ist der Druckknopf am Griff (Zeichnung F2) einzudrücken. Dann ist in der Pistole der Knopf der Abzugsblockade so einzudrücken, dass zufälliges Einschalten (Zeichnung D) unmöglich ist.

Es ist die Spritzpistole mit der ausgewählten Lanze aufzusetzen: Modell DED8821: Die Lanze in den Pistolensitz einschieben und dann in Übereinstimmung mit der Zeichnung (Zeichnung I) bis zum Einrasten einschieben. Wenn die Lanze ungenau montiert ist, wird die richtige Arbeit nicht möglich sein. Modell DED8822: An den Pistolensitz ist die Lanze mit der Düse mit einstellbarer Strahlbreite (Zeichnung K) anzuschrauben. Bei der Wahl einer anderen Lanze ist an den Pistolensitz ein Verbinder (Zeichnung B19) anzuschrauben und die ausgewählte Lanze (Zeichnung L) durch das Einschieben in den Sitz und Anschrauben bis zum Einrasten (Zeichnung I) zu befestigen. Wenn die Lanze ungenau montiert ist, wird die richtige Arbeit nicht möglich sein. Wenn das Gerät komplett montiert ist, ist der Wasserhahn aufzudrehen, der Abzug am Pistolengriff (Zeichnung D) zu entsperren und man muss sich vergewissern, dass es keine Dritten, Tiere oder Elektrogeräte in der Nähe gibt. Das Gerät ist betriebsbereit.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entspricht. Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
1400÷2300	1,5	16
≥2300	2,5	16

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in

Betrieb genommen wird".

Vor dem Einschalten des Hochdruckreinigers muss man jedesmalig überprüfen, ob alle für die Sicherheit verantwortlichen Elemente funktionstüchtig, nicht abgebrochen sind. Mit einem nicht funktionstüchtigen Gerät nicht arbeiten. Der Hochdruckreiniger ist in der vertikalen Position einzuschalten. Der Hochdruckreiniger ist mit dem Einschalter einzuschalten, der sich im vorderen Teil des Gehäuses (Zeichnung G1) befindet.

9. Gerätegebrauch

Die in diesem Abschnitt beschriebenen Einstellungs- und Montagetätigkeiten sind beim aus der Steckdose herausgezogenen Stecker auszuführen. Erst nach der Beendigung der mit der Vorbereilung des Gerätes zur Arbeit verbundenen Tätigkeiten (Pkt. 6) kann es an das Netz angeschlossen werden. Es ist stets daran zu denken, dass bei der Montage sowie Demontage von irgendwelchem Zubehör zuerst der Druckknopf der Blockade des Pistolenabzugs einzudrücken ist, um das zufällige Einschalten des Gerätes zu verhindern (Zeichnung D). Nachdem die Änderungen vorgenommen sind, ist die Abzugsblockade

loszulassen.

Den Hochdruckstrahl darf man nicht gegen Menschen, Tiere oder Elektrogeräte richten. Das Gerät selbst ist gegen Frost zu schützen.

Der Hochdruckreiniger ist ein Gerät, das dazu dient, verschiedene Oberflächen mit Hochdruck unter Verwendung von verschiedenen Lanzenarten zu reinigen. Während des Reinigens ist auf die Art der zu reinigenden Flächen zu achten, denn der Wasserhochdruck, der aus der Lanzendüse kommt, sie beschädigen kann.

Immer vor Arbeitsbeginn ist eine Probe auf einem Probestück ausführen. Beim Waschen von lackierten Flächen ist ein Abstand von der Oberfläche von min. 30 cm zu halten.

Einstellung der Form des Wasserstrahls (Lanze mit einer Düse mit einstellbarer Strahlbreite)

Die sich am Ende der Arbeitslanze befindliche Düse ist umstellbar und macht es möglich, mit einem breiten Wassermantel oder einem konzentrierten Wasserstrahl zu arbeiten. Wenn man die Form des Wasserstrahls ändern will, muss man wie nachstehend beschrieben vorgehen:

- Den Knopf der Abzugsblockade eindrücken, um das zufällige Einschalten (Zeichnung D) auszuschließen

• Die Lanze fest in der Hand halten

- Mit der freien Hand muss man nach der Kunststoffblende der Düse greifen. Wenn man mit der Düse nach rechts dreht, ist der Strahl schmaler, wenn man nach links dreht wird der Strahl breiter sein.

Die Einstelldüse wurde in der Zeichnung (Zeichnung J) gezeigt.

Das Reinigen mit einem breiten Wasserstrahl kann für große Flächen verwendet werden. Bei der Einstellung eines schmalen Wasserstrahls können z. B. Spalten, Fugen u. ä. gereinigt werden. Die Erweiterung des Wasserstrahls vermindert den Druck des Wassers, das aus der Düse kommt.

Einstellung des Wasserstrahlwinkels

Modell DED8821 – während der Arbeit mit der Spritzpistole mit Lanze können wir den Winkel ändern, unter welchen der Wasserstrahl fällt. Zu diesem Zweck muss man auf der Spritzpistole den Druckknopf (Zeichnung M) in die Position ENTSPERREN umstellen. Dies bewirkt, dass das Pistolenendstück sich frei bewegen wird. Wenn man den gewünschten Winkel des Wasserstrahls erreicht hat, ist der Druckknopf (Zeichnung M) wieder in die Position SPERREN einzustellen. Modell DED8822 – in der Spritzpistole mit der Lanze muss man, um den Winkel zu ändern, unter welchen der Wasserstrahl fällt, zuerst den Druckknopf der Abzugsblockade eindrücken, um das zufällige Einschalten (Zeichnung D) auszuschließen, die Lanze in der Gewindeverbindung der Pistole lockern. Den richtigen Winkel einstellen und dann das Ganze festzusammenschrauben. Den Druckknopf der Abzugsblockade (Zeichnung D) loslassen. Man muss stets daran denken, dass jeder Eingriff in die Einstellungen der Lanze nur dann vorgenommen werden darf, wenn der Abzug der Spritzpistole blockiert ist.

Verwenden der Schaumkanone

Der Hochdruckreiniger kann mit entsprechenden Reinigungsmitteln verwendet werden, die dazu dienen, reinigenden Schaum zu erzeugen. Zu diesem Zweck dient die Schaumkanone (Zeichnung B9). Vor dem Schaumauftragen ist die Spritzpistole mit der Schaumkanone entsprechend zusammen zu montieren. Modell DED8821

Die Schaumkanone in den Pistolensitz einschieben, und dann in Übereinstimmung mit der Zeichnung (Zeichnung S), bis zum Einrasten umdrehen. Beim ungenauen Montieren wird es nicht möglich sein, ordnungsgemäß zu arbeiten. Dann ist auf der Spritzpistole der Druckknopf (Zeichnung M) in die Position ENTSPERREN zu verschieben. Die wird bewirken, dass das an der Pistole montierte Endstück sich leicht umdrehen kann. Es ist der Winkel so einzustellen, dass der Behälter der Schaumkanone sich senkrecht zum Fußboden befindet. Nachdem der richtige Winkel erreicht ist, ist der Druckknopf wieder zu blockieren (Zeichnung M) Position SPERREN. Modell DED8822

Zuerst ist an den Pistolensitz der Adapter anzuschrauben (Zeichnung B19) und dann ist daran die Schaumkanone durch das Einschieben in den Sitz und dasnUmdrehen bis zum Einrasten zu montieren (Zeichnung T). Ungenaues Montieren macht die ordnungsgemäße Arbeit unmöglich. Befindet sich der Behälter der Schaumkanone nicht senkrecht zum Fußboden, muss man den Winkel einstellen. Zu diesem Zweck ist der Spritzpistolensitz zu lockern, der Adapter zusammen mit der Schaumlanze unter entsprechendem Winkel einzustellen und alles richtig zusammenzuschrauben.

In den Schaumlanzenbehälter ist entsprechendes und dazu bestimmtes Reinigungsmittel gemäß der Spezifikation und Anweisungen des Herstellers des Reinigungsmittels zu dosieren.

Verwenden Patio cleanera und der Flachbürste

Der Hochdruckreiniger ist mit einem patio cleaner, d. h. mit einer Drehbürste zum Reinigen von Terrassen (Zeichnung B15) sowie mit einer Flachbürste mit Rosshaar (Zeichnung B11) ausgestattet. Vor Arbeitsbeginn sind die ausgewählten Zubehörteile entsprechend mit der Spritzpistole zusammen zu montieren.

Für DED8821: Die Verlängerung (Zeichnung B14) in den Pistolensitz einschieben und in Übereinstimmung mit der Zeichnung (Zeichnung W) bis zum Einrasten umdrehen. Dann setzen wir in die Steckdose der Verlängerung das Endstück mit der Bürste oder das patio cleaner ein. Ungenaues Montieren wird die richtige Arbeit unmöglich machen. Dann muss man auf der Spritzpistole den Druckknopf (Zeichnung M) in die Position ENTSPERREN umstellen. Dies bewirkt, dass das Endstück sich frei umdreht. Der Winkel ist so einzustellen, dass die Bürste oder patio cleaner an der zu reinigenden Fläche anliegen. Nachdem der richtige Winkel eingestellt ist, ist der Druckknopf (Zeichnung M) zu blockieren, Position SPERREN. Für DED8822: Zuerst muss man an den Pistolensitz den Adapter (Zeichnung B 19) anschrauben und daran die Verlängerung (Zeichnung B14) montieren. Dann stecken wir in den Sitz der Verlängerung das Endstück mit der Bürste oder von patio cleanera (Zeichnung X) ein. Ungenaues Montieren wird die richtige Arbeit unmöglich machen. Befindet sich die Bürste oder patio cleaner nicht senkrecht zu der zu reinigenden Oberfläche, muss der Winkel nachgestellt werden. Zu diesem Zweck muss man den Spritzpistolensitz lockern, den Adapter mit der Bürste oder patio cleanerem unter entsprechendem Winkel einstellen und alles zusammenschrauben. Reinigen unter Verwendung von Reinigungsmitteln

Während der Arbeit mit dem Hochdruckreiniger mit dem Reinigungsmittel-Zusatz ist das Reinigungsmittel gemäß den Anweisungen und der Spezifikation des Herstellers des Reinigungsmittels nachzufüllen und die Lanzendüsen auf einen niedrigen Arbeitsdruck einzustellen. Es wird nicht empfohlen, das Reinigungsmittel im Behälter drin zu lassen, nach der Arbeit ist das gesamte System mit sauberem Wasser durchzuspülen, um zu vermeiden, dass das Reinigungsmittel sich im Inneren der Pumpe, Düse, des Schlauches, der Lanze usw, ansetzt.

Modell DED8821: Der Behälter befindet sich im unteren Teil des hinteren Gehäuses. Er ist herauszunehmen und der Deckel abzunehmen. Das Reinigungsmittel ist nachzufüllen, der Deckel der Füllöffnung dicht zu schließen und der ganze Behälter an seinem Platz wieder zu montieren (Zeichnung N). Damit das Reinigungsmittel zusammen mit dem Wasserstrahl verabreicht werden kann muss man eine Lanze mit regulierbarer Düse verwenden (Zeichnung B12). Dann ist die Lanzendüse in Übereinstimmung mit der Zeichnung (Zeichnung O) umzustellen, um einen niedrigen Wasserduck zu erhalten.

Modell DED8822:

Der Behälter befindet sich im oberen Teil des hinteren Gehäuses. Um den Behälter nachfüllen zu können, muss man den Deckel der Einfüllöffnung abnehmen und dann das Reinigungsmittel einfüllen (Zeichnung P). Nach dem das Reinigungsmittel nachgefüllt worden ist, ist der Deckel der Einfüllöffnung dicht zuzumachen. Damit das Reinigungsmittel zusammen mit dem Wasser verabreicht wird, muss man die Lanze mit der einstellbaren Düse einsetzen (Zeichnung B18). Dann ist die Lanzendüse in Übereinstimmung mit der Zeichnung (Zeichnung U) umzustellen damit man einen niedrigen Druck des Wasserstrahls erzielen kann. Zusätzlich können wir mit dem Drehknopf, der sich auf dem vorderen Paneel des Gehäuses befindet, (Zeichnung H) die Menge des verabreichten Reinigungsmittels regulieren.

! ACHTUNG

Immer nach der beendeten Arbeit muss man den Wasserzufluss unterbrechen. Den Hochdruckreiniger

ausschalten und den Abzug der Spritzpistole festhalten, damit das Wasser (der Druck) aus den Druckleitungen und der Pumpe abgeleitet werden kann. Den Leitungsstecker aus der Netzsteckdose herausziehen. Den Abzug in der Pistole sperren und die Pistole in die Tasche des Hochdruckreinigers abstellen.

10. Gerätebedienung

! ACHTUNG

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Beim Transport des Hochdruckreinigers stets daran denken, dass der Behälter für das Reinigungsmittel immer leer sein

muss. Das Gerät muss so gesichert sein, dass es nicht umkippt. Das Gerät nicht in einer Temperatur unter 5 Grad C aufbewahren. Minustemperaturen können zum Einfrieren des Wassers im Hochdruckreiniger oder in den Zubehörteilen oder Leitungen führen und sie dauerhaft beschädigen. Vor Beginn der mit dem Reinigen und der Wartung verbundenen Arbeiten, muss man daran denken, dass das Gerät ausgeschaltet und von dem Stromversorgungsnetz getrennt sein.

Ist der Wasserdruck schwach, muss man den sich im hinteren Teil im Wasseranschlussstutzen befindlichen Filter überprüfen und bei Bedarf sauber machen (Zeichnung E). Der Stutzen ist abzudrehen, die sich drin befindliche Gummidichtung herauszunehmen und der Filter hinauszuschieben. Der Filter ist unter laufendem Wasser zu spülen, sauber zu machen und wieder zu montieren. Wird das Reinigungsmittel nicht aus dem Behälter gesaugt, muss man den Deckel mit dem Dosierungsröhrchen abmontieren und dann den am Ende montierten Filter überprüfen. Die drin gebliebenen Reste des Reinigungsmittels können eingetrocknet sein und den Durchfluss blockieren.

Der Filter ist zu demontieren und unter laufendem Wasser zu spülen. Bei Verstopfung der Lanzendüse ist sie mithilfe einer Nadel durchlässig (Zeichnung B17) zu machen, wie auf der Zeichnung (Zeichnung R)

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben. Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

! ACHTUNG

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

Problem	Przyczyna	Rozwiązanie
Hochdruckrein i ger funktioniert nicht	Beschädigter Einschalter	An den Service übergeben, damit der Einschalter gegen einen neuen ausgetauscht wird
	Das Gerät ist nicht an die	Das Gerät an die Stromversorgungsquelle anschließen.
	Stromversorgungsquelle angeschlossen.
	Die Versorgungsspannung ist nicht richtig	Überprüfen, ob die Stromersorgungsspannung dem auf dem Betriebsschild angegebenen Wert entspricht
Das Gerät erzeugt keinen Druck	Kein Wasser	Den Wasseranschluss überprüfen
	Verstopfter Wasserfilter	Filter sauber machen
Druckschwankungen	Verschmutzte Lanze	Düse sauber machen
	Nicht richtige Wassermenge	Wassermenge korrigieren
	Verstopfter Wasserfilter	Filter sauber machen
Undichtheit	Nicht festangeschraub ter Anschlussstutzen für den Wasserschlauch	Den Anschlussstützen an den Hochdruckreiniger fester anschrauben
	Undichtheit des Gerätes	Das Gerät an den Service von DEDRA übergeben

13. Gerätekomponenten

Komplettierung: 1. Hochdruckreiniger, 2. Wasserleitung, 3. Spritzpistole, 4. Lanze mit einer Düse mit einstellbarer Wasserstrahlbreite, 5. Anschlussstutzen mit Filter, 6. Nadel zum Reinigen der Düse 7. Adapter (DED8822), 8. Halterung für die Pistole, 9. Halterung für die Stromversorgungsleitung, 10. Lanze mit Rotationsdüse, 11. Flachbürste, 12. Verlängerung, 13. Patio cleaner, 14. Schaumlanze

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

( betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Da

richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden

Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Garantiekarte

für

[Hochdruckreiniger]

Katalognummer: DED8819 / DED8821 / DED8822 Lotnummer:

......

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort

Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV

Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

1. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

2. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

3. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

4. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantleschutzes
Hochdruckreinige	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;

c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;

d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;

e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.

5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

1. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Dedra Exim Sp. z o.o.
ul. 3 Maja 8, 05-800 Pruszków
Tel. [phone], fax [phone]
www.dedra.pl, [e-mail]
Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Menṭiuni cu privire la reparaṭiile efectuate / Vermerke über ausgeführte reparationen

Data zgłoszenia do naprawy / Datum nahlášení k opravě / Dátum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma / Data predării la reparație / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Data efectuării reparației / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis wykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leírása / Domeniul de reparație, descrierea operațiilor de reparație / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parašas / Remonta veicēja paraksts / A javítást végző aláírása / Semnătura persoanei care a efectuat reparația / Unterschrift der die Reparatur ausführenden Person
