BEDIENUNGSANLEITUNG VAC 160 POLTI

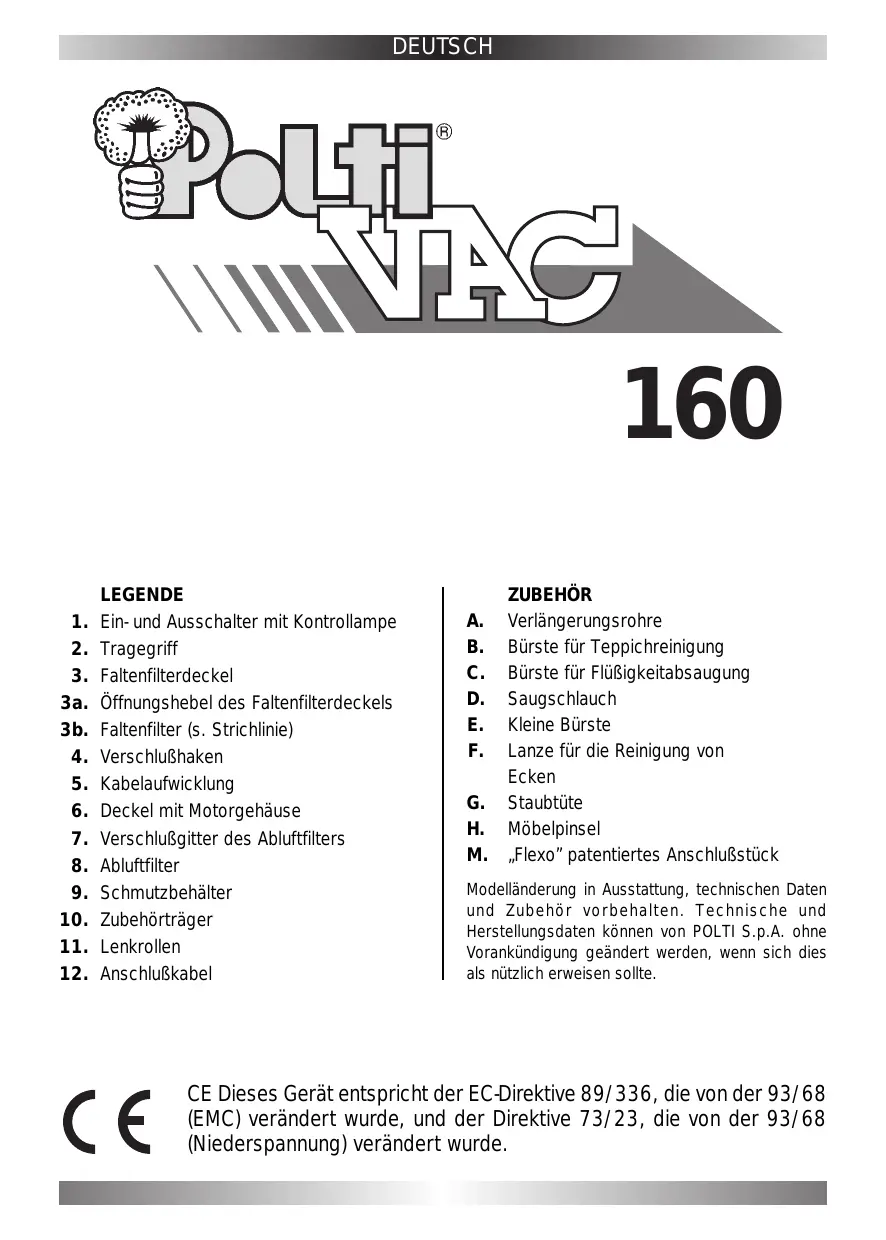

LEGENDE Ein- und Ausschalter mit Kontrollampe Tragegriff Faltenfilterdeckel Öffnungshebel des Faltenfilterdeckels Faltenfilter (s. Strichlinie) Verschlußhaken Kabelaufwicklung Deckel mit Motorgehäuse Verschlußgitter des Abluftfilters Abluftfilter Schmutzbehälter Zubehörträger Lenkrollen Anschlußkabel

ZUBEHÖR Verlängerungsrohre Bürste für Teppichreinigung Bürste für Flüßigkeitabsaugung Saugschlauch Kleine Bürste Lanze für die Reinigung von Ecken Staubtüte Möbelpinsel „Flexo” patentiertes Anschlußstück Modelländerung in Ausstattung, technischen Daten und Zubehör vorbehalten. Technische und Herstellungsdaten können von POLTI S.p.A. ohne Vorankündigung geändert werden, wenn sich dies als nützlich erweisen sollte. CE Dieses Gerät entspricht der EC-Direktive 89/336, die von der 93/68 (EMC) verändert wurde, und der Direktive 73/23, die von der 93/68 (Niederspannung) verändert wurde. DEUTSCH HINWEISE Vorsicht! Vor einer Inbetriebnahme des Geräts unbedingt die Gebrauchsanweisung lesen.

• Im Falle von Defekten oder Fehlfunktionen versuchen Sie unter keinen Umständen, das Gerät auseinanderzunehmen, sondern wenden Sie sich an einen Servicehändler in Ihrer Nähe.
• Die für die Stromzufuhr des Geräts erforderliche Elektroanlage hat den gesetzlichen Normen zu entsprechen.
• Das Gerät darf weder von Kindern noch von unfachmännischen Personen in Betrieb genommen werden.
• Um die Sicherheit dieses Geräts gewährleisten zu können, sollten Sie ausschließlich vom Hersteller genehmigte original Ersatz- oder Zubehörteile verwenden.
• Vermeiden Sie eine Inbetriebnahme des Geräts bei defekten Stromkabeln oder bei Defekten an anderen wichtigen Geräteteilen.
• Der Stecker darf nicht mit nassen Händen ergriffen werden.
• Vermeiden Sie die Absaugung von unverdünnten Säuren oder Lösemitteln, die schwere Schaden an den Gerätestoffen verursachen würden. Insbesondere dürfen keine Sprengflüßigkeit, Zündgas, Sprengpulver, Benzin, Lack und Brennöl aufgesaugt werden, die in Kotakt mit den Innenteilen des Geräts Explosionen verursachen könnten.
• Die Verwendung des Geräts in explosionsgefährlichem Raum ist verboten.
• Vermeiden Sie die Absaugung von Flamm- oder Glutgegenständen, wie Holzstück, Asche und anderen Verbrennungsstoffen.
• Dieses Gerät ist nicht für die Absaugung von gesundheitsgefährlichen Pulvern gedacht.
• Im Fall von Flüssigkeit- oder Schaumausgang während der Absaugung, schalten Sie bitte unmittelbar das Gerät aus und führen Sie die notwendige Instandhaltung durch.
• Die Gerätsreinigung soll nicht direkt unter dem Wasserrohr oder durch Hochdruckwasserstrahl erfolgen.

DAS GERÄT RICHTIG VERWENDEN

Dieses Gerät ist bestimmt zur Verwendung als Naß- und Trockensauger entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen. DEUTSCH

DEN SAUGER BETRIEBSBEREIT MACHEN

• Vor der Verwendung bauen Sie bitte die Lenkrollen (11) an.
• Absaugungsöffnung des Steckschlauchs (D) in das Gerät bis zum Anschluß mit dem Zahn (I) einstecken (Bild 2).
• Verlängerungsrohre (A) anschließen und sie am Schlauch (D) einrasten.
• Das geeignete Zubehör für die Absaugung auswählen und am Verlängerungsrohr einrasten (Bild 3). Bild 1 Bild 2 TROCKENSAUGEN
• Feinen, trockenen Schmutz saugen Sie am besten mit eingesetzter Staubtüte (G) (Bild 5).
• Gerät vorbereiten wie im Abschnitt DEN SAUGER BETRIEBSBEREIT MACHEN angegeben.
• Verschlußhaken (4) nach außen ziehen und danach den Deckel mit Motorgehäuse (6) nach oben ziehen (Bild 6).
• Flansch in die zwei Bolzen (L) hineinstecken und Staubtüte einsetzen, wie im Bild 5a. ersichtlich.
• Das Motorgehäuse (6) auf den Schmutzbehälter (9) setzen und durch die zwei Verschlußhaken verschließen.
• Anschlußkabel (12) abwickeln und an einer geeigneten Steckdose anschießen.
• Ein-/Ausschalter (1) drücken und Absaugung einleiten. WICHTIG: Groben Schmutz können Sie auch ohne Staubtüte (G) aufsaugen. NASSSAUGEN
• Wichtig! Vor der Absaugung von Flüssigkeiten Schmutzbehälter entleeren, wie im Abschnitt "Allgemeine Instandhaltung" Punkt 1 und 2 (Staubtüte austauschen) dargestellt.
• Gerät vorbereiten wie im Abschnit DEN SAUGER BETRIEBSBEREIT MACHEN angegeben. Anschlußkabel (12) abwickeln und an einer geeigneten Steckdose anschließen.
• Ein-/Ausschalter (1) drücken und Absaugung einleiten (Bild 4).
• Nach der Absaugung von Flüssigkeiten überprüfen Sie den Schwimmer, wie im Abschnitt "Allgemeine Instandhaltung" (Schwimmer prüfen) dargestellt.

Bild 3 Bild 4 Bild 5

DEUTSCH A L L G E M E I N E I N S TA N D H A LT U N G Bild 6 Vor der Instandhaltung versichern Sie sich, daß das Anschlußkabel nicht mit dem elektrischen Netz verbunden ist. Schwimmer prüfen

• Nach der Absaugung von Flüssigkeiten Schmutzbehälter (9) entleeren.
• Die zwei Verschlußhaken (4) nach außen ziehen und danach den Deckel mit Motorgehäuse (6) abheben (Bild 6).
• Schmutzbehälter (9) von abgesaugter Flüssigkeit entleeren.
• Prüfen Sie, daß der Schwimmer (M) nicht schmutzig ist und kein Hindernis hat, in diesem Fall muß er gereinigt werden (Bild 7). Bild 7

Bild 8 Staubtüte austauschen

• Die zwei Verschlußhaken (4) nach außen ziehen und danach den Deckel mit Motorgehäuse (6) abheben (Bild 6).
• Staubtüte (G) von den zwei Bolzen (L) entfernen.
• Staubtüte mit einer neuen austauschen und in die Halterung setzen, wie im Abschnitt TROCKENSAUGEN angegeben.
• Umgekehrt vorangehen und Deckel wieder schließen. Faltenfilter austauschen
• Öffnungshebel des Faltenfilterdeckels (3a) drücken und nach oben ziehen, so daß sich der Deckel des Faltenfilters (3) vom Gerät aushakt (Bild 8).
• Faltenfilter (3b) herausnehmen (Bild 9).
• Faltenfilter ausschlagen und, wenn noch Schmutz übrig bleibt, den Filter unter fließendem Wasser ausspülen und trocknen lassen (Bild 10). Sollte die Wasserreinigung nicht ausreichen, dann muß er ausgetauscht werden.
• Wenn der Faltenfilter beschädigt ist, sollten Sie ihn sofort wechseln, da der Motor sonst Schaden nehmen kann. Abluftfilter austauschen
• Gitterhebel des Abluftfilter (7) drücken (Bild 11)
• Filter entfernen, ausschlagen und bei Bedarf mit Wasser ausspülen und trocknen.
• Filter auf der weißen Seite richtig in seine Halterung wieder einsetzen.
• Wenn der Abluftfilter beschädigt ist, sollten Sie ihn sofort wechseln. Bild 9 Bild 10 Bild 11 DEUTSCH

S TÖRUNGEN SELBST BEHEBEN

Störung Ursache Behebung Sauger schaltet ab, Kontrollampe bleibt jedoch eingeschaltet. Zu viel Flüssigkeit in dem Behälter. Ein-/Ausschalter (1) drücken, Anschlußkabel vom Netz nehmen und Behälter entleeren. Saugkraft läßt nach. Faltenfilter, Düse, Saugschlauch oder Saugrohr verstopft. Filter ausspülen und mögliche Rohrverstopfungen entfernen. Staubtüte oder Schmutzbehälter voll. Staubtüte wechseln, oder Schmutzbehälter entleeren. Faltenfilter fehlt oder ist nicht richtig eingesetzt. Faltenfilter richtig einsetzen. Saugschlauch ist nicht richtig angeschlossen. Saugschlauch richtig anschließen. Faltenfilter fehlt, ist nicht richtig eingesetzt oder defekt. Faltenfilter richtig einsetzen oder austauschen. Schwimmer verklemmt. Vom Polti Servicehändler überprüfen lassen. Staub tritt beim Saugen aus. Beim Naßsaugen: Wasser tritt aus. Schwimmerschalter defekt. DEUTSCH GARANTIE Polti gewährt Ihnen 12 Monate Garantie auf das Gerät ab Verkaufsdatum. Mit dem bestätigten Kaufdatum (Rechnung) umfaßt die Garantie alle Ansprüche aufgrund von Verarbeitungs- oder Materialfehlern. Ausgenommen sind Schäden, die durch unsachgemäße Handhabung sowie Abnutzung und natürlichen Verschleiß entstehen. Ebenfalls werden Folgeschäden durch diese Garantie nicht erfäßt. Bei Beanstandungen bitten wir, das Gerät dem Händler zu geben oder an die nächstgelegene PoltiKundendienststelle zu senden. GEBRAUCH DES „FLEXO” RÜCKENSCHUTZGELENK (M)

• Dieses spezielle Gelenk - exklusives Polti Patent - Bild 12 ermöglicht die Reinigung an den schwierigsten Stellen, ohne sich zu bücken.
• Setzen sie das Flexo Gelenk zwischen die 2 Verlängerungsrohre, wobei der Regler auf der Hinterseite der Rohre liegt. Das Gelenk erleichtert die Reinigung schwer zugänglicher, tiefliegender Stellen.
• Um das Flexo-Gelenk zu aktivieren drehen Sie die Arretierung Um eine halbe Umdrehung (Bild 12).
• Führen Sie die Arretierung über das Gelenk zurück und drehen diese Umdrehung um das Gelenk wieder zu fixieren. ENGLISH
