MANUALE UTENTE VAC 160 POLTI

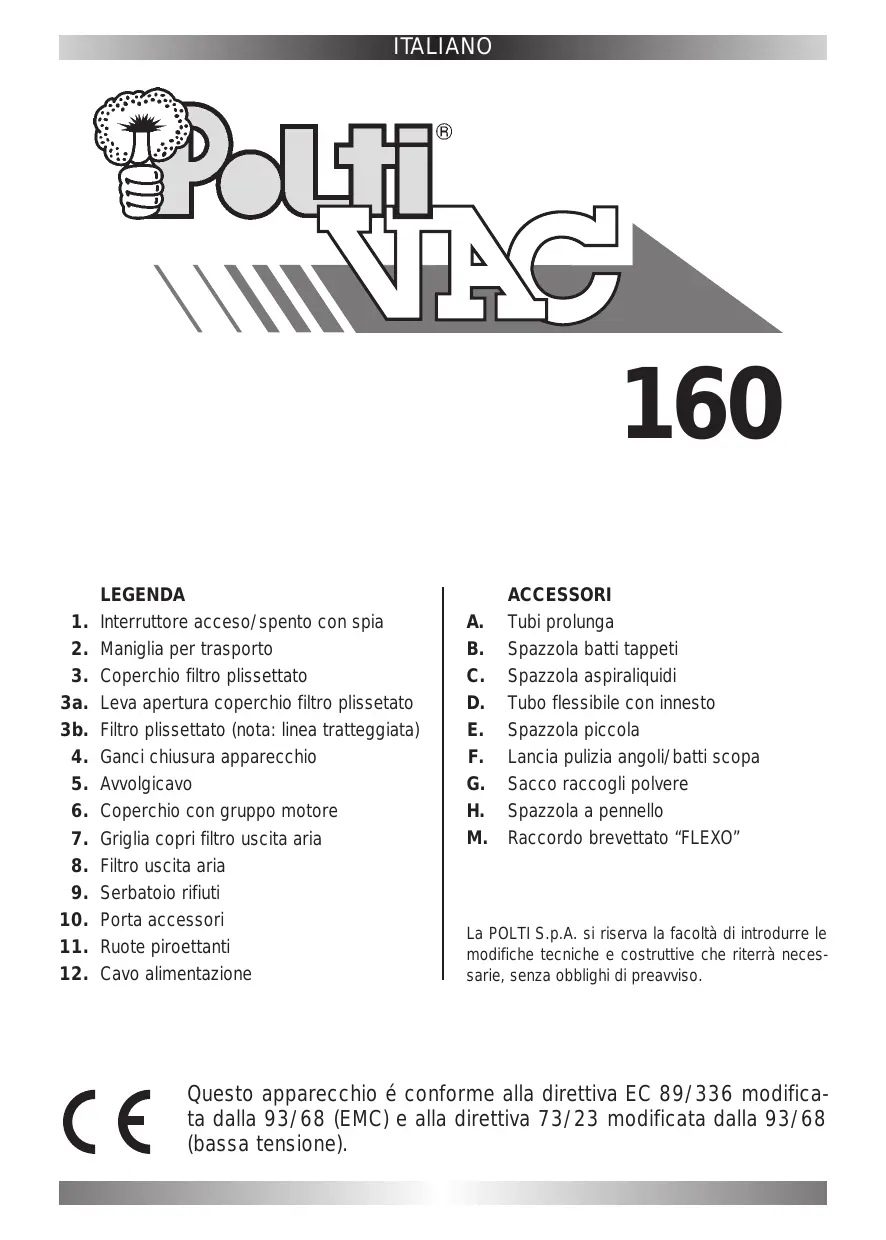

LEGENDA Interruttore acceso/spento con spia Maniglia per trasporto Coperchio filtro plissettato Leva apertura coperchio filtro plissetato Filtro plissettato (nota: linea tratteggiata) Ganci chiusura apparecchio Avvolgicavo Coperchio con gruppo motore Griglia copri filtro uscita aria Filtro uscita aria Serbatoio rifiuti Porta accessori Ruote piroettanti Cavo alimentazione

ACCESSORI Tubi prolunga Spazzola batti tappeti Spazzola aspiraliquidi Tubo flessibile con innesto Spazzola piccola Lancia pulizia angoli/batti scopa Sacco raccogli polvere Spazzola a pennello Raccordo brevettato “FLEXO” La POLTI S.p.A. si riserva la facoltà di introdurre le modifiche tecniche e costruttive che riterrà necessarie, senza obblighi di preavviso. Questo apparecchio é conforme alla direttiva EC 89/336 modificata dalla 93/68 (EMC) e alla direttiva 73/23 modificata dalla 93/68 (bassa tensione). ITALIANO

USO CORRETTO DEL PRODOTTO

Fig. 1 Questo apparecchio è destinato all'uso come aspiratore di liquidi e di solidi secondo le descrizioni ed istruzioni riportate in questo manuale. P R E PA R A Z I O N E A L L ' U S O

• Prima di utilizzare l'aspirapolvere, procedere al montaggio delle ruote piroettanti (11) (Fig.1).
• Inserire la bocca aspirazione del tubo flessibile con innesto (D) nell'apparecchio (Fig. 2) fino ad agganciare il dente (I).
• Collegare i tubi prolunga (A) e innestarli al tubo flessibile (D).
• Scegliere l'accessorio idoneo al tipo di aspirazione e innestarlo ai tubi prolunga (Fig.3).

• Aspirare lo sporco fine asciutto con il sacco raccogli polvere (G) montato, onde garantire una maggior efficienza del sistema filtrante (Fig.5).
• Preparare l'apparecchio come riportato nel capitolo PREPARAZIONE PER L' USO.
• Tirare verso l'esterno le labbra delle chiusure (4) e contemporaneamente sollevare il coperchio con gruppo motore (6) verso l'alto (Fig. 6).
• Posizionare il sacco raccogli polvere (G) infilando la flangia nei due perni (L) come indicato in Fig. 5A
• Collocare il coperchio gruppo motore (6) al serbatoio rifiuti (9) e richiudere, facendoli agganciare tramite le due labbra chiusura (4).
• Svolgere il cavo alimentazione (12) e collegarlo ad una presa di corrente idonea.
• Premere l'interruttore (1) e iniziare l'aspirazione. NOTA: I frammenti di sporco asciutto possono essere aspirati anche senza sacco raccogli polvere (G). ASPIRAZIONE LIQUIDI
• Attenzione! Prima di aspirare liquidi rimuovere il sacchetto come illustrato nei primi due punti del capitolo Manutenzione generale (Sostituzione sacco raccogli polvere).
• Preparare l'apparecchio come riportato nel capitolo PREPARAZIONE PER L' USO, quindi svolgere il cavo alimentazione (12) e collegarlo ad una presa di corrente idonea.
• Premere l'interruttore (1) e iniziare l'aspirazione (Fig. 4).
• Al termine dell'aspirazione dei liquidi controllare il galleggiante come riportato nel capitolo manutenzione generale (Controllo galleggiante). Fig. 2

ITALIANO MANUTENZIONE GENERALE Fig. 6 Prima di qualsiasi tipo di manutenzione accertarsi che il cavo di alimentazione non sia collegato alla rete elettrica. Controllo del galleggiante

• Dopo l'aspirazione di liquidi è consigliabile procedere allo svuotamento del serbatoio rifiuti (9).
• Tirare verso l'esterno le due labbra chiusura (4) e contemporaneamente sollevare il coperchio con gruppo motore (6). (Fig. 6)
• Vuotare il serbatoio rifiuti (9) dal liquido aspirato.
• Controllare che il galleggiante (M) non sia sporco o che non abbia degli impedimenti, in tal caso provvedere alla pulizia (Fig. 7). Sostituzione sacco raccogli polvere La resa dell’apparecchio è in funzione del livello di riempimento del sacco. Quando si avverte un sensibile calo dell’aspirazione è necessario procedere alla sostituzione del sacco.
• Tirare verso l'esterno le due labbra chiusura (4), e contemporaneamente sollevare il coperchio con gruppo motore (6) (Fig. 6).
• Rimuovere dai due perni (L) il sacco raccogli polvere (G).
• Sostituirlo con uno nuovo riposizionandolo come spiegato nel paragrafo ASPIRAZIONE A SECCO.
• Richiudere effettuando le operazioni inverse. Pulizia o sostituzione del filtro plissettato Si consiglia la pulizia del filtro ogni 2 cambi del sacco raccoglipolvere o svuotamento del serbatoio rifiuti. Si raccomanda la sostituzione ogni 5 cambi del sacco o svuotamento del serbatoio rifiuti.
• Premere la leva apertura coperchio porta filtro plissettato (3a) tirando poi il coperchio verso l'alto, in questo modo il coperchio filtro plissettato (3) si sgancerà dall'apparecchio (Fig. 8).
• Estrarre il filtro plissettato (3b) (Fig. 9).
• Batterlo e nel caso in cui lo sporco dovesse persistere lavare il filtro sotto l'acqua corrente e quindi lasciarlo asciugare (Fig. 10).
• Se il filtro è danneggiato, ossia la plissettatura rimane visibilmente irregolare, procedere alla sostituzione onde evitare danni al motore. Fig. 7

Fig. 8 Fig. 9 Fig. 10 ITALIANO Pulizia o sostituzione del filtro uscita aria

• Premere la leva della griglia chiusura filtro uscita aria (7) (Fig. 11).
• Asportare il filtro, batterlo ,e se è il caso, lavarlo con acqua ed asciugarlo.
• Riposizionare correttamente il filtro nella sua sede appoggiandolo con la parte bianca.
• Nel caso in cui il filtro uscita aria fosse danneggiato, ossia presenta delle lacerazioni, procedere alla sostituzione. Fig. 11 RICERCA GUASTI Inconveniente Causa Rimedio L'aspiratore si spegne ma la spia dell' interruttore rimane accesa. Il livello liquidi nel serbatoio è troppo alto. Premere l'interruttore (1), scollegare il cavo alimentazione dalla rete elettrica e vuotare il serbatoio. La potenza di aspirazione si riduce. Filtro plissettato, bocchetta, tubo flessibile di aspirazione o tubo rigido di aspirazione sono otturati. Pulire il filtro ed asportare eventuali ostruzioni nei condotti. Sacco raccoglipolvere o serbatoio rifiuti è pieno. Sostituire il sacco raccoglipolvere, o vuotare il serbatoio rifiuti. Manca o è stato collocato male il filtro plissettato. Collocare correttamente il filtro piano plissettato. Il tubo flessibile di aspirazione non è collegato correttamente. Collegare correttamente il tubo flessibile di aspirazione. Manca, è stato collocato male o è danneggiato il filtro plissettato. Collocare correttamente o cambiare il filtro plisettato Galleggiante bloccato dallo sporco. Fare controllare dal Centro Assistenza Autorizzato Polti Fuoriuscita di polvere durante l'aspirazione. Fuoriuscita di acqua durante l'aspirazione liquidi. Interruttore a galleggiante guasto. ITALIANO U S O D E L L O S N O D O S A LVA S C H I E N A F L E X O ( M )
• Questo particolare snodo (brevetto esclusivo POLTI) Fig. 12 consente di raggiungere i punti più difficili senza doverY si chinare.
• Inserire lo snodo flexo tra i due tubi di prolunga tenendo la tacca sulla parte posteriore dei tubi.
• Per cambiare l’inclinazione ruotare il cursore (Y) di mezzo giro. Si scopre così l’articolazione che permetterà di variare l’inclinazione di lavoro dei tubi (Fig. 12).
• Finite le operazioni riportate lo snodo in posizione originale, ruotando per bloccare la posizione. AV V E R T E N Z E Attenzione! Non usare l'apparecchio senza aver letto le istruzioni per l'uso.
• In caso di guasto o mal funzionamento, non tentare mai di smontare l'apparecchio ma rivolgersi al Centro di Assistenza Autorizzato più vicino.
• L'impianto elettrico a cui è collegato l'apparecchio dovrà essere realizzato in conformità alle leggi vigenti.
• L'apparecchio non deve essere utilizzato da bambini o da personale non addestrato all' uso.
• Per non compromettere la sicurezza dell'apparecchio, utilizzare solo parti di ricambio e accessori originali, approvati dal costruttore.
• Non utilizzare l'apparecchio se il cavo di alimentazione o altre parti importanti dell'apparecchio sono danneggiate.
• Non afferrare mai la spina di alimentazione con le mani bagnate.
• Non aspirare acidi e solventi non diluiti che potrebbero causare seri danni ai materiali dell'apparecchio e soprattutto non aspirare mai liquidi esplosivi, gas infiammabili, polveri esplosive, benzine, vernici, olio combustibile, che a contatto con le parti interne dell'apparecchio potrebbero causare esplosioni.
• E' vietato l'uso dell'apparecchio in ambienti in cui sussiste il pericolo di esplosioni.
• Non aspirare oggetti in fiamme o incandescenti, come tizzoni, cenere, ed altri materiali in fase di conbustione.
• Se durante l'aspirazione dovesse esserci una fuoriuscita di liquido o di schiuma spegnere immediatamente l'apparecchio e apportare le manutenzioni necessarie.
• La pulizia dell'apparecchio non dovra' essere fatta con la canna dell'acqua o con un getto ad alta pressione, ma utilizzare un panno umido.
• Spegnere sempre l’apparecchio e togliere la spina dalla presa prima di procedere alla manutenzione. ITALIANO GARANZIA POLTI VAC 160 è garantita 1 anno dalla data di acquisto contro i difetti di fabbricazione e i vizi dei materiali. La garanzia non è valida se il guasto è causato da un impiego improprio. In caso di guasto o malfunzionamento, contattare immediatamente il Centro Assistenza autorizzato più vicino. Eventuali manomissioni dell’apparecchio da parte di personale non autorizzato invalideranno automaticamente la garanzia.
• La Polti S.p.A. declina tutte le responsabilità in caso di incidenti derivanti da un utilizzo di POLTI VAC 160 non conforme alle presenti istruzioni d’uso. AT T E N Z I O N E
• L’apparecchio è costruito secondo le norme vigenti per il riciclaggio.
• Si raccomanda di non gettare nei rifiuti domestici i materiali di imballaggio protettivi per il trasporto, ma consegnarli ai relativi centri di raccolta.
• I Filtri ed i sacchi raccoglipolvere sono in vendita presso i centri assistenza tecnica autorizzati e presso i migliori negozi di elettrodomestici.
• Raccomandiamo di usare solo ricambi originali.

UFFICIO SERVIZIO CLIENTI

Chiamando questo numero verde al solo costo di uno scatto,

potrà ordinare i sacchi raccoglipolvere di ricambio e riceverli direttamente a casa sua tramite il servizio postale. Chiamando questo numero i nostri incaricati saranno a disposi-

zione per rispondere alle Vostre domande e fornirVi tutte le indicazioni utili per sfruttare al meglio le qualità dei prodotti POLTI. ESPAÑOL
