UR48483A - Thermostat Wachendorff - Kostenlose Bedienungsanleitung

Produkttyp	Universalregler (PID-Regler)
Modell	UR48483A
Marke	Wachendorff
Abmessungen (Frontblende)	48 mm x 48 mm
Einbautiefe	80 mm (ohne Steckerleisten)
Spannungsversorgung	24 VAC/DC, ±15 %, 50/60 Hz, 6 VA
Anzahl Signaleingänge	2
Eingangssignale	Thermoelemente, Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K, 0–10 V, 0/4–20 mA, 0–60 mV, Potentiometer 1–150 kΩ
Anzahl Relaisausgänge	3 (2 A bei 250 VAC, ohmsch)
Anzahl SSR-Ausgänge	2 (12/24 VDC, max. 25 mA)
Anzahl Analogausgänge	2 (0–10 V oder 0/4–20 mA, Auflösung 40000 Schritte)
Digitale Eingänge	2 oder 4 (konfigurierbar)
Anzeige	2-zeilige LED-Anzeige
Programmierung	Fronttasten oder Wachendorff EMG App (NFC/RFID) für Android
Schnittstelle	1 × RS485 (Modbus RTU Slave)
Regelverhalten	P, PI, PD, PID; Zweipunkt-Regelung mit Hysterese; Taktansteuerung für Regelventil
Alarmbetriebsarten	Über-/Unterschreitung, Bandalarm, Grenzwert, Dauersignal; programmierbare Hysterese
Sensorversorgung	+12 VDC @ 50 mA
Messzyklus	Bis zu 2,12 ms (470 Hz)
Betriebstemperatur	0 °C bis +45 °C
Relative Luftfeuchte	35 % bis 95 % (nicht kondensierend)
Gehäuse	Stoßfestes Kunststoffgehäuse PC UL94V2

Häufig gestellte Fragen - UR48483A Wachendorff

Wie kann ich den UR48483A programmieren?

Die Programmierung erfolgt entweder über die vier Fronttasten im Menü oder über die Wachendorff EMG App via NFC/RFID. Die App ist derzeit für Android verfügbar, eine iOS-Version folgt demnächst.

Welche Sensortypen werden unterstützt?

Der Regler unterstützt Thermoelemente, Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K sowie Prozesssignale 0–10 V, 0/4–20 mA, 0–60 mV und Potentiometer 1–150 kΩ.

Kann ich den Regler über eine App steuern?

Ja, mit der Wachendorff EMG App (Android) können Sie Parameter lesen, schreiben, programmieren und Konfigurationen speichern/laden. Die Verbindung erfolgt per NFC. Der Regler muss nicht zwingend unter Spannung sein.

Wie viele Ausgänge hat das Gerät?

Der UR48483A verfügt über 3 Relaisausgänge (2 A @ 250 VAC), 2 SSR-Ausgänge (12/24 VDC, max. 25 mA) und 2 Analogausgänge (0–10 V oder 0/4–20 mA).

Was ist der Unterschied zwischen den Modellen UR48481A, UR48482A, UR48483A und UR48484A?

Die Modelle unterscheiden sich in der Anzahl der Eingänge, Ausgänge und Spannungsversorgung. Der UR48483A hat 2 Signaleingänge, 3 Relais, 2 SSR, 2 Analogausgänge, 2 oder 4 digitale Eingänge, eine RS485-Schnittstelle und benötigt 24 VAC/DC. Der UR48484A ist ähnlich, aber für 115–230 VAC ausgelegt.

Welche Spannungsversorgung benötigt der UR48483A?

Der UR48483A benötigt 24 VAC/DC ±15 %, 50/60 Hz, mit einer Leistungsaufnahme von 6 VA.

Kann ich den Regler auch ohne Spannung programmieren?

Ja, die Programmierung über die Wachendorff EMG App per NFC ist auch im spannungslosen Zustand möglich.

Welche Alarmfunktionen sind verfügbar?

Der Regler unterstützt Über-/Unterschreitung von Temperatur oder Abweichung, Bandalarm, Grenzwert- und Dauersignalschaltung. Hysterese und Standby sind programmierbar. Bei Sensorbruch wird wie bei Übertemperatur reagiert.

Wie ist die Genauigkeit der Vergleichsstelle?

Die interne Vergleichsstelle hat eine Genauigkeit von 0,1 °C/°C im Bereich von −25 °C bis 85 °C.

Gibt es eine RS485-Schnittstelle für die Kommunikation?

Ja, der UR48483A verfügt über eine RS485-Schnittstelle mit Modbus RTU Slave-Protokoll.

BEDIENUNGSANLEITUNG UR48483A Wachendorff

Wachendorff Universalregler UR4848xA

•PID Regler im 48x48 mm Format
•Programmierbar via APP oder Tastatur
•Universelle Spannungsversorgung
- Universaleingang für Prozesssignale, Thermoelemente, Pt100, Pt500, Pt1000 und Potentiometer
•2-zeilige LED-Anzeige
•Analogausgang oder SSR-Treiberausgang

https://www.wachendorff-prozesstechnik.de/UR4848xA

Beschreibung

Der neue, kleine Universalregler UR4848xA ist ein Alleskönner. Wir vereinen bewährte Hardware mit neuer Technologie. Mit einem universellen Eingang für fast alle handelsüblichen Temperatursensoren, Potentiometer sowie Prozesssignale, einer universellen Spannungsversorgung und modernen Programmier-, Bedien- und Kontrolltechnologien ist dieser Regler für fast alle Applikationen einsetzbar. Neben einem hervorragenden Preis-/Leistungsverhältnis und einer hohen Qualität besticht der Regler durch sein robustes Gehäuse und sein brillantes Display. Mit der Wachendorff EMG App erleben Sie eine ganz neue Möglichkeit den Universalregler zu parametrieren. Die Wachendorff EMG App ist zur Zeit nur für Android-Betriebssysteme entwickelt worden, andere Betriebssysteme wie Apple iOS werden zur Zeit nicht von der App unterstützt. Die Entwicklung einer Wachendorff EMG App für iOS-Betriebssysteme hat bereits begonnen. Die App erlaubt Ihnen das Lesen, Schreiben, Programmieren und Verwalten Ihrer Wachendorff-Geräte mit NFC-Schnittstelle. Durch die Verbindung via NFC wird der Universalregler automatisch erkannt und die App öffnet sich. Dazu müssen Sie Ihr Smartphone nur wenige Sekunden vor den Regler halten. Nach dem erfolgreichem Auslesen der vorhandene bis 1 Parameter, können Sie anschließend jeden Parameter individuell einsehen und bei Bedarf beliebig ändern. Genauso können Sie die ausgelesene Konfiguration einfach auf Ihrem Smartphone abspeichern und jederzeit neu laden. Nachdem Sie die gewünschten Parameter geändert haben, können Sie die neue Konfiguration in das Gerät laden Ebenso können Sie die abgespeicherte Konfigurationsdatei (.atr Backup-Datei) via E-Mail, SMS, WhatsApp, Bluetooth, WiFi-Drzeiligungsversenden.

Eingangsbereiche: Einstellung des Eingangssignals in der

Programmierung über

Tastatur oder via APP

Mögliche Eingangssignale:

Vergleichsstelle: intern (von -25 °C bis 85 °C)

Genauigkeit Vergleichsstelle 0,1 °C/°C

Temperaturfühler: Pt100, Pt500,

Pt1000, Ni100, PTC1K, NTC10K (B3435K)

Prozesssignale:

0 V bis 10 V; Auflösung 40000 Punkte

+/- 0,2% des Gesamtbereichs,

0/4 mA bis 20 mA; Auflösung 40000

Punkte +/- 0,2% des Gesamtbereichs, 0 mV bis 60 mV

Potentiometer: 1 kOhm bis 150 kOhm

(Auflösung 50000 Punkte)

Produkt-Details

Anzahl Eingänge:Bei UR48481A und UR48482A:	Acht rohodikatorangene Indikatoren für
	1x Signaleingang	Regelausgänge, Alarmzustände, serielle Kommunikation und Tuningfunktion.
	Bei UR48483A und UR48484A:	C1, C2 (orange) EIN, wenn Ausgang aktiv ist
	2x Signaleingänge	C1 als Relais/SSR/mA/VoltAusgang oder C1 (Öffnen)
	Bei Bedarf an einer externen	und C2 (Schließen) für elektrische Stellventile
	Sollwertvorgange, wird ein Eingang für den Signaleingang und ein Eingang für die externe Sollwertvorgabe verwendet.	A1 A2 A3 (ret) EIN, wenn ein Alarm

4 Tasten zum Programmieren und

Einstellen des Sollwertes.

Messzyklus:programmierbar bis zu 2,12 msec (470 Hz).
Benutzereingang:UR48481A:	2 Digitale Eingänge:Alternativ einstellbare Funktionen EIN/AUS für die Autotuning Funktion,Starten vom Programmzyklen/-einstellungen, Auswahl von Sollwert,Programmiersperre
	UR48482A:Wahlweise bis zu 2 Digitale Eingänge:Alternativ einstellbare Funktionen EIN/AUS für die Autotuning Funktion,Starten vom Programmzyklen/-einstellungen, Auswahl von Sollwert,Programmiersperre
	UR48483A und UR48484A:2 oder 4 Digitale Eingänge:Alternativ einstellbare Funktionen EIN/AUS für die Autotuning Funktion,Starten vom Programmzyklen/-einstellungen, Auswahl von Sollwert,Programmiersperre
Stromeingang (beiUR48483A/UR48484A):	max. 50 mAREaktionszeit 100msz.B. zur Heizstromüberwachung.
Sensorversorgung:+12 VDC @ 50 mA
Relais-/SSR-Ausgang:UR48481A und UR48482A:	2x Relais; Schaltleistung: 2A bei 250VAC (ohmsch)2x Halbleiterrelais (SSR); 12/24 VDCmax. 25 mA
	UR48483A und UR48484A:3x Relais Schaltleistung: 2A bei 250VAC (ohmsch)2x Halbleiterrelais (SSR); 12/24 VDCmax. 25 mA
	Programmierbar als Regelausgangzum Heizen/Kühlen bzw. Alarme.
Analogausgang:Durch Programmierung einstellbar.	Programmierbarer Analogausgang 0VDC bis 10 VDC oder 0/4 mA bis 20mA mit einer Auflösung von 40000Schritten.
	Programmierbar als Regelausgangoder zur Weitergabe vom Ist-/Sollwert.UR48481A und UR48482A:1x Analogausgang
	UR48483A und UR48484A:2x Analogausgang
Spannungsversorgung:UR48481A und UR48482A:	24 bis 230 VAC/DC, +/-15 %, 50/60Hz, 6 VA
	UR48483A:24 VAC/DC, +/-15 %, 50/60 Hz, 6 VA
	UR48484A:115 bis 230 VAC, +/-15 %, 50/60 Hz, 6VA
Umgebungsbedingungen:Betriebstemperatur: 0 °C bis +45 °C;relative Luftfeuchte 35 % bis 95 %. rF,nicht kondensierend.

Programmierung:Die Programmierung und Bedienung erfolgt menügeführt über die Fronttasten.Desweiteren ist die Programmierung über die Wachendorff EMG APP möglich (via NFC/RFiD) für Android-Smartphones.Für die Programmierung via APP, kann der UR-Regler sich auch im Spannungslosem Zustand befinden.Die Wachendorff EMG App, ist im Moment nur für Android Betriebssysteme geeignet.Eine Wachendorff EMG App die iOS-Betriebssysteme unterstützt, folgt demnächst.

Funktionalität:In der Grundversion ist einRegelausgang für Zweipunkt-Regelung (mit Hysterese) mit P, PI, PD und PID-Verhalten enthalten. Die Ausgabe erfolgt zeitproportional.Zusätzlich ist eine Taktansteuerung für ein Regelventil programmierbar.

Alarmbetriebsarten:Sie schalten bei Über- oderUnterschreitung der Temperatur oder der Abweichung; Bandalarm; Grenzwert- oder Dauersignalschaltung.Standby und Hystereseprogrammierbar. Bei Sensorbruch: Reaktion wie bei Übertemperatur.

Schnittstelle:UR48482A, UR48483A und UR48484A:1 x RS485 (Modbus RTU Slave)

Datenschutz:Passwort geschützer Zugriff auf Sollwert, Alarmwerte und Parameter.

Gehäuse:Schwarzes, stoßfestesKunststoffgehäuse.PC UL94V2 selbstlöschend

Abmessungen (Bxkl8xftm x 48 mm (Frontblende) x 80 mmDie Angabe von 80 mm ist ohne Steckerleisten.

Schalttafelauf:Bxlt46mm x 46 mmBefestigung über Montagerahmen mit Klemmbügeln aus Kunststoff.

Bestell-No Produkt(e)

Universal B1848A x 48, 24 bis 230

VAC/DC mit 4 Sollwerten,1x Analogeingang; 2x Relais; 2x SSR-Ausgänge, 2x Digitaler Eingang; 1x Analogausgang V/mA

Universal 184828 x 48, 24 bis 230

VAC/DC mit 4 Sollwerten,1x Analogeingang; 2x Relais; 2x SSR-Ausgänge oder Digitaler Eingang; 1x Analogausgang V/mA,1x RS485-Schnittstelle

UR48483AUniversalregler, 48 x 48, 24 VAC/DCmit 4 Sollwerten,2x Analogeingang; 3x Relais; 2x SSR-Ausgänge; 2 oder 4x DigitalerEingang; 2x Analogausgang V/mA,1x RS485-Schnittstelle

UR48484AUniversalregler, 48 x 48, 24 VAC/DCmit 4 Sollwerten,2x Analogeingang; 3x Relais; 2x SSR-Ausgänge; 2 oder 4x DigitalerEingang; 2x Analogausgang V/mA,1x RS485-Schnittstelle

Bestell-No Zubehör

SFUR0USBUSB-Speicherkarte
AMR3-24Hutschienen-Netzgerät fürGebäudeautomatisierung, 90 bis 264VAC, 24 VDC, 1,5 A
DRS4-24Netzgerät für Hutschiene, 85 bis 264VAC, 24 VDC 4,2 A, Federklemme
RLY50000Solid-State-Relais	50 VAC_FMS bis 280 VAC_FMS , max. 45 A
RLY70000Drei-Phasen-Solid-State-Relais	24 VAC bis 660 VAC, max. 25 A (3-Phasen), max. 35 A (2-Phasen)
URDR4848Hutschienen-Adapter für Geräte derUR4848-Serie
URAD7248Einbauadapter 72 x 72 mm auf 48 x 48 mm
URAD9648Einbauadapter 96 x 96 mm auf 48 x 48 mm
URAD4848Einbauadapter 48 x 96 mm auf 48 x 48 mm

Zeichnungen

Wachendorff App

App Wachendorff-EMG

Einbaumessgeräte und Universalregler parametrieren. Unterstützte Geräte: UA964802, MA964802, DMS96480, UR48481A, UR48482A, UR48483A

Die App erlaubt Ihnen das Lesen, Schreiben, Programmieren und Verwalten Ihrer Wachendorff-Geräte.

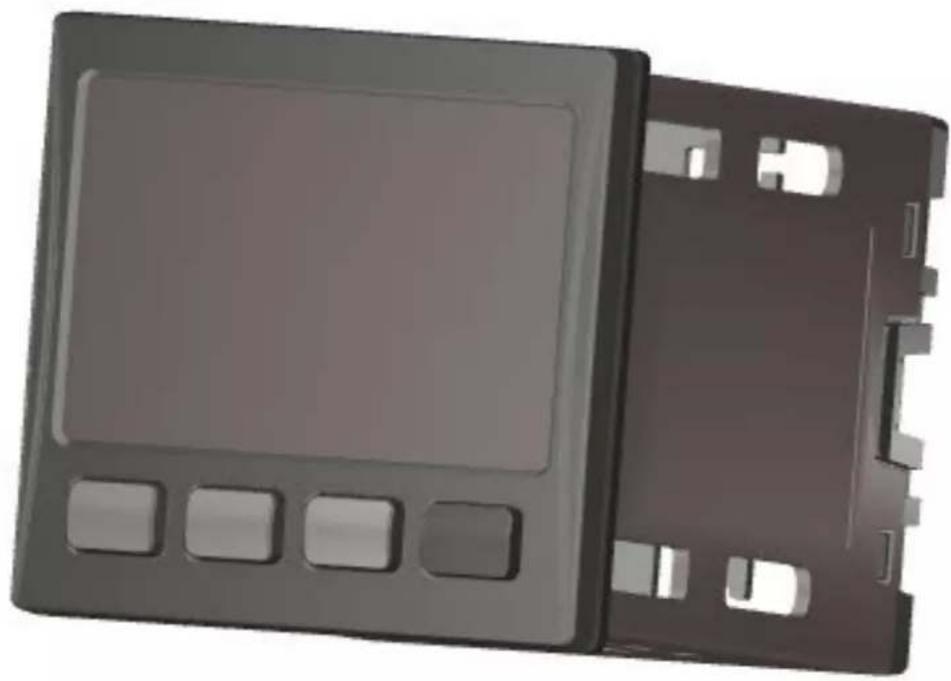

Zeichnungen Abmessungen

Zeichnungen

Step-Datei
