Produkttyp	Universalregler (Temperaturregler)
Modell	UR48482A
Marke	Wachendorff
Abmessungen (B x H x T)	48 mm x 48 mm (Front) x 80 mm (ohne Stecker)
Gewicht	ca. 200 g
Spannungsversorgung	24 bis 230 VAC/DC, ±15 %, 50/60 Hz, 6 VA
Eingänge	1x universeller Signaleingang (Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K, 0-10V, 0/4-20mA, 0-60mV, Potentiometer 1-150 kOhm)
Ausgänge	2x Relais (2A/250VAC), 2x SSR (12/24 VDC max. 25 mA), 1x Analogausgang (0-10V oder 0/4-20mA, Auflösung 40000)
Schnittstelle	1x RS485 (Modbus RTU Slave)
Digitale Eingänge	Bis zu 2 (konfigurierbar für Autotune, Sollwertwahl, Programmsperre)
Anzeige	2-zeiliges LED-Display
Programmierung	Über Fronttasten oder Wachendorff EMG App (NFC, Android)
Reglerfunktionen	P, PI, PD, PID, Zweipunktregelung mit Hysterese, Taktansteuerung für Stellventile
Alarmfunktionen	Über-/Unterschreitung, Abweichung, Bandalarm, Grenzwert, Standby, Hysterese
Messzyklus	Programmierbar bis 2,12 ms (470 Hz)
Umgebungsbedingungen	Betrieb 0°C bis +45°C, rel. Luftfeuchte 35% bis 95% (nicht kondensierend)
Schutzart	Frontseitig IP65 (bei Einbau)
Zugriffsschutz	Passwortgeschützter Zugriff auf Sollwert, Alarmwerte und Parameter
Gehäuse	Schwarzes Kunststoffgehäuse, selbstlöschend (PC UL94V2)
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.

Häufig gestellte Fragen - UR48482A Wachendorff

Wie kann ich den UR48482A programmieren?

Die Programmierung erfolgt entweder über die vier Fronttasten im Menü oder bequem über die Wachendorff EMG App für Android-Smartphones via NFC. Auch im spannungslosen Zustand ist die App-Programmierung möglich.

Welche Sensortypen werden unterstützt?

Der universelle Eingang unterstützt Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K, Prozesssignale (0-10V, 0/4-20mA, 0-60mV) sowie Potentiometer von 1 bis 150 kOhm.

Welche Ausgangsarten hat das Gerät?

Es stehen 2 Relaisausgänge (2A/250VAC), 2 SSR-Treiberausgänge (12/24 VDC) und 1 Analogausgang (0-10V oder 0/4-20mA) zur Verfügung.

Ist eine Kommunikation über RS485 möglich?

Ja, das Modell UR48482A verfügt über eine RS485-Schnittstelle mit Modbus RTU-Protokoll (Slave).

Welche Spannungsversorgung wird benötigt?

Das Gerät arbeitet mit einer universellen Spannungsversorgung von 24 bis 230 VAC/DC (±15 %, 50/60 Hz, 6 VA).

Kann ich den Regler auch ohne Spannung programmieren?

Ja, über die NFC-Schnittstelle kann die Konfiguration auch im spannungslosen Zustand mit der Wachendorff EMG App ausgelesen und geändert werden.

Welche Alarmfunktionen sind verfügbar?

Es können Über- und Unterschreitungsalarme, Abweichungsalarme, Bandalarme und Grenzwertalarme programmiert werden. Zusätzlich sind Standby und Hysterese einstellbar.

Wie erfolgt die Parametrierung der PID-Regelung?

Die PID-Parameter können manuell über die Tastatur oder automatisch über die Autotune-Funktion eingestellt werden.

Welche Abmessungen hat der Regler?

Das Gehäuse hat eine Frontabmessung von 48 x 48 mm und eine Einbautiefe von 80 mm (ohne Steckerleisten). Der Schalttafelausschnitt beträgt 46 x 46 mm.

Ist der UR48482A auch für iOS-Geräte geeignet?

Die aktuelle Wachendorff EMG App ist nur für Android verfügbar. Eine iOS-Version ist in Entwicklung, aber noch nicht erhältlich.

BEDIENUNGSANLEITUNG UR48482A Wachendorff

Wachendorff Universalregler UR4848xA

•PID Regler im 48x48 mm Format

•Programmierbar via APP oder Tastatur

•Universelle Spannungsversorgung

- Universaleingang für Prozesssignale, Thermoelemente, Pt100, Pt500, Pt1000 und Potentiometer

•2-zeilige LED-Anzeige

•Analogausgang oder SSR-Treiberausgang

https://www.wachendorff-prozesstechnik.de/UR4848xA

Beschreibung

Der neue, kleine Universalregler UR4848xA ist ein Alleskönner. Wir vereinen bewährte Hardware mit neuer Technologie. Mit einem universellen Eingang für fast alle handelsüblichen Temperatursensoren, Potentiometer sowie Prozesssignale, einer universellen Spannungsversorgung und modernen Programmier-, Bedien- und Kontrolltechnologien ist dieser Regler für fast alle Applikationen einsetzbar. Neben einem hervorragenden Preis-/Leistungsverhältnis und einer hohen Qualität besticht der Regler durch sein robustes Gehäuse und sein brillantes Display. Mit der Wachendorff EMG App erleben Sie eine ganz neue Möglichkeit den Universalregler zu parametrieren. Die Wachendorff EMG App ist zur Zeit nur für Android-Betriebssysteme entwickelt worden, andere Betriebssysteme wie Apple iOS werden zur Zeit nicht von der App unterstützt. Die Entwicklung einer Wachendorff EMG App für iOS-Betriebssysteme hat bereits begonnen. Die App erlaubt Ihnen das Lesen, Schreiben, Programmieren und Verwalten Ihrer Wachendorff-Geräte mit NFC-Schnittstelle. Durch die Verbindung via NFC wird der Universalregler automatisch erkannt und die App öffnet sich. Dazu müssen Sie Ihr Smartphone nur wenige Sekunden vor den Regler halten. Nach dem erfolgreichem Auslesen der vorhandene bis 1 Parameter, können Sie anschließend jeden Parameter individuell einsehen und bei Bedarf beliebig ändern. Genauso können Sie die ausgelesene Konfiguration einfach auf Ihrem Smartphone abspeichern und jederzeit neu laden. Nachdem Sie die gewünschten Parameter geändert haben, können Sie die neue Konfiguration in das Gerät laden Ebenso können Sie die abgespeicherte Konfigurationsdatei (.atr Backup-Datei) via E-Mail, SMS, WhatsApp, Bluetooth, WiFi-Drzeiligungsversenden.

Eingangsbereiche: Einstellung des Eingangssignals in der

Programmierung über

Tastatur oder via APP

Mögliche Eingangssignale:

Vergleichsstelle: intern (von -25 °C bis 85 °C)

Genauigkeit Vergleichsstelle 0,1 °C/°C

Temperaturfühler: Pt100, Pt500,

Pt1000, Ni100, PTC1K, NTC10K (B3435K)

Prozesssignale:

0 V bis 10 V; Auflösung 40000 Punkte

+/- 0,2% des Gesamtbereichs,

0/4 mA bis 20 mA; Auflösung 40000

Punkte +/- 0,2% des Gesamtbereichs, 0 mV bis 60 mV

Potentiometer: 1 kOhm bis 150 kOhm

(Auflösung 50000 Punkte)

Produkt-Details

Anzahl Eingänge:Bei UR48481A und UR48482A:		Acht rohaktorangene Indikatoren für
	1x Signaleingang	Regelausgänge, Alarmzustände, serielle Kommunikation und Tuningfunktion.
	Bei UR48483A und UR48484A:	C1, C2 (orange) EIN, wenn Ausgang aktiv ist
	2x Signaleingänge	C1 als Relais/SSR/mA/VoltAusgang oder C1 (Öffnen)
	Bei Bedarf an einer externen Sollwertvorgange, wird ein Eingang für den Signaleingang und ein Eingang für die externe Sollwertvorgabe verwendet.	und C2 (Schließen) für elektrische Stellventile
		A1,A2,A3 (rot) EIN, wenn einAlarm ansteht
		MAN (orange) EIN, wenn Funktion "manuell" eingeschaltet ist
		TUN (orange) EIN, wenn der Regler im Zyklus "Autotune" läuft
		REM (orange) EIN bei serieller Kommunikation
	4 Tasten zum Programmieren und	Einstellen des Sollwertes.

Messzyklus:programmierbar bis zu 2,12 msec (470 Hz).
Benutzereingang:UR48481A:	2 Digitale Eingänge:Alternativ einstellbare Funktionen EIN/AUS für die Autotuning Funktion,Starten vom Programmzyklen/-einstellungen, Auswahl von Sollwert,Programmiersperre
	UR48482A:Wahlweise bis zu 2 Digitale Eingänge:Alternativ einstellbare Funktionen EIN/AUS für die Autotuning Funktion,Starten vom Programmzyklen/-einstellungen, Auswahl von Sollwert,Programmiersperre
	UR48483A und UR48484A:2 oder 4 Digitale Eingänge:Alternativ einstellbare Funktionen EIN/AUS für die Autotuning Funktion,Starten vom Programmzyklen/-einstellungen, Auswahl von Sollwert,Programmiersperre
Stromeingang (beiUR48483A/UR48484A):	max. 50 mAREaktionszeit 100msz.B. zur Heizstromüberwachung.
Sensorversorgung:+12 VDC @ 50 mA
Relais-/SSR-Ausgang:UR48481A und UR48482A:	2x Relais; Schaltleistung: 2A bei 250VAC (ohmsch)2x Halbleiterrelais (SSR); 12/24 VDCmax. 25 mA
	UR48483A und UR48484A:3x Relais Schaltleistung: 2A bei 250VAC (ohmsch)2x Halbleiterrelais (SSR); 12/24 VDCmax. 25 mA
	Programmierbar als Regelausgangzum Heizen/Kühlen bzw. Alarme.
Analogausgang:Durch Programmierung einstellbar.	Programmierbarer Analogausgang 0VDC bis 10 VDC oder 0/4 mA bis 20mA mit einer Auflösung von 40000Schritten.
	Programmierbar als Regelausgangoder zur Weitergabe vom Ist-/Sollwert.UR48481A und UR48482A:1x Analogausgang
	UR48483A und UR48484A:2x Analogausgang
Spannungsversorgung:UR48481A und UR48482A:	24 bis 230 VAC/DC, +/-15 %, 50/60Hz, 6 VA
	UR48483A:24 VAC/DC, +/-15 %, 50/60 Hz, 6 VA
	UR48484A:115 bis 230 VAC, +/-15 %, 50/60 Hz, 6VA
Umgebungsbedingungen:Betriebstemperatur: 0 °C bis +45 °C;relative Luftfeuchte 35 % bis 95 %. rF,nicht kondensierend.

Programmierung:Die Programmierung und Bedienung erfolgt menügeführt über die Fronttasten.Desweiteren ist die Programmierung über die Wachendorff EMG APP möglich (via NFC/RFiD) für Android-Smartphones.Für die Programmierung via APP, kann der UR-Regler sich auch im Spannungslosem Zustand befinden.Die Wachendorff EMG App, ist im Moment nur für Android Betriebssysteme geeignet.Eine Wachendorff EMG App die iOS-Betriebssysteme unterstützt, folgt demnächst.

Funktionalität:In der Grundversion ist einRegelausgang für Zweipunkt-Regelung (mit Hysterese) mit P, PI, PD und PID-Verhalten enthalten. Die Ausgabe erfolgt zeitproportional.Zusätzlich ist eine Taktansteuerung für ein Regelventil programmierbar.

Alarmbetriebsarten:Sie schalten bei Über- oderUnterschreitung der Temperatur oder der Abweichung; Bandalarm; Grenzwert- oder Dauersignalschaltung.Standby und Hystereseprogrammierbar. Bei Sensorbruch: Reaktion wie bei Übertemperatur.

Schnittstelle:UR48482A, UR48483A und UR48484A:1 x RS485 (Modbus RTU Slave)

Datenschutz:Passwort geschützer Zugriff auf Sollwert, Alarmwerte und Parameter.

Gehäuse:Schwarzes, stoßfestesKunststoffgehäuse.PC UL94V2 selbstlöschend

Abmessungen (Bxkl8xftm x 48 mm (Frontblende) x 80 mmDie Angabe von 80 mm ist ohne Steckerleisten.

Schalttafelauf:Bxlt46mm x 46 mmBefestigung über Montagerahmen mit Klemmbügeln aus Kunststoff.

Bestell-No Produkt(e)

Universal B1848A x 48, 24 bis 230

VAC/DC mit 4 Sollwerten,1x Analogeingang; 2x Relais; 2x SSR-Ausgänge, 2x Digitaler Eingang; 1x Analogausgang V/mA

Universal 184828 x 48, 24 bis 230

VAC/DC mit 4 Sollwerten,1x Analogeingang; 2x Relais; 2x SSR-Ausgänge oder Digitaler Eingang; 1x Analogausgang V/mA,1x RS485-Schnittstelle

UR48483AUniversalregler, 48 x 48, 24 VAC/DCmit 4 Sollwerten,2x Analogeingang; 3x Relais; 2x SSR-Ausgänge; 2 oder 4x DigitalerEingang; 2x Analogausgang V/mA,1x RS485-Schnittstelle

UR48484AUniversalregler, 48 x 48, 24 VAC/DCmit 4 Sollwerten,2x Analogeingang; 3x Relais; 2x SSR-Ausgänge; 2 oder 4x DigitalerEingang; 2x Analogausgang V/mA,1x RS485-Schnittstelle

Bestell-No Zubehör

SFUR0USBUSB-Speicherkarte
AMR3-24Hutschienen-Netzgerät fürGebäudeautomatisierung, 90 bis 264VAC, 24 VDC, 1,5 A
DRS4-24Netzgerät für Hutschiene, 85 bis 264VAC, 24 VDC 4,2 A, Federklemme
RLY50000Solid-State-Relais	50 VAC_FMS bis 280 VAC_FMS , max. 45 A
RLY70000Drei-Phasen-Solid-State-Relais	24 VAC bis 660 VAC, max. 25 A (3-Phasen), max. 35 A (2-Phasen)
URDR4848Hutschienen-Adapter für Geräte derUR4848-Serie
URAD7248Einbauadapter 72 x 72 mm auf 48 x 48 mm
URAD9648Einbauadapter 96 x 96 mm auf 48 x 48 mm
URAD4848Einbauadapter 48 x 96 mm auf 48 x 48 mm

Zeichnungen

Wachendorff App

App Wachendorff-EMG

Einbaumessgeräte und Universalregler parametrieren. Unterstützte Geräte: UA964802, MA964802, DMS96480, UR48481A, UR48482A, UR48483A

Die App erlaubt Ihnen das Lesen, Schreiben, Programmieren und Verwalten Ihrer Wachendorff-Geräte.

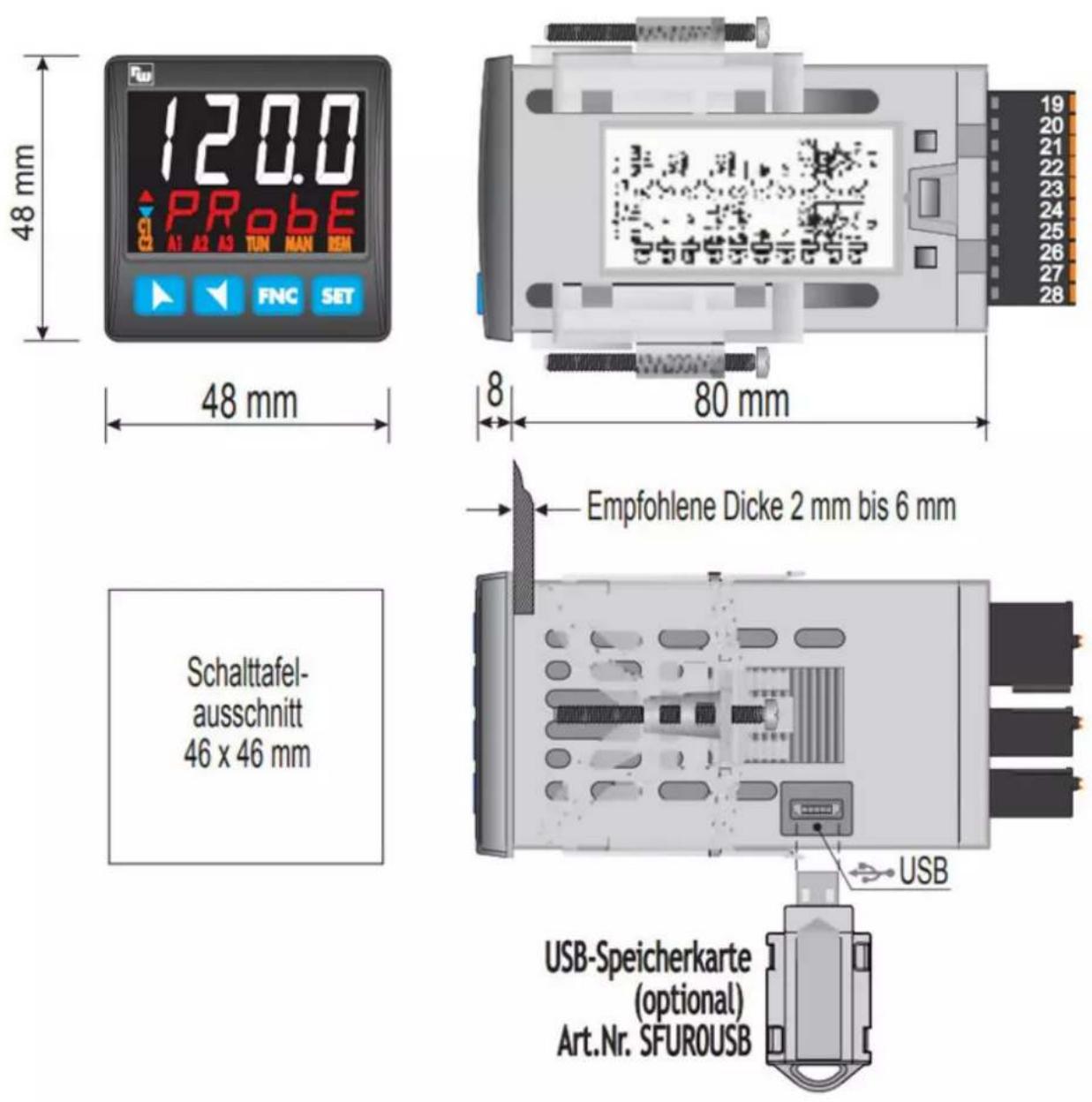

Zeichnungen Abmessungen

Zeichnungen

Step-Datei
