Produkttyp	Video-Türsprechanlage mit 7-Zoll-Farbmonitor
Modell	OR-VID-VP-1072
Marke	VIBELL
Monitor Bildschirm	7" TFT-LCD, Auflösung 480x800 Pixel
Monitor Abmessungen	216 x 129,7 x 23 mm
Monitor Gewicht	0,45 kg
Monitor Stromversorgung	15 V DC, 1200 mA
Monitor Stromverbrauch	Standby <1 W, Betrieb <6 W
Außenkassette Abmessungen	122 x 182 x 41 mm (Einbauloch 111x158x57 mm)
Außenkassette Gewicht	0,56 kg
Außenkassette Stromversorgung	12 V DC (vom Monitor)
Kamerasensor	CMOS, 600 TV-Linien
Kamerablickwinkel	Vertikal 65°, Horizontal 90°
Nachtsicht	Helle LEDs
Schutzart Außenkassette	IP44
Betriebstemperatur	-20 °C bis +50 °C
Lieferumfang	2 Monitore, 2 Montagerahmen, Außenkassette, 8 RFID-Tags (6 Benutzer, 1 Hinzufügen, 1 Löschen), Netzteile, Installationszubehör
Hauptfunktionen	Sprechen, Türöffnen, Überwachung, Interkom, Klingeltonauswahl, Stummschaltung, RFID-Zugang
Reinigung und Pflege	Bildschirm und Kamera mit weichem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht selbst reparieren; keine nassen Finger; von Hitze und Feuchtigkeit fernhalten

Häufig gestellte Fragen - OR-VID-VP-1072 VIBELL

Wie installiere ich die Außenkassette?

Wie füge ich einen neuen RFID-Schlüsselanhänger hinzu?

Wie stelle ich die Klingellautstärke ein?

Was tun, wenn kein Bild oder Ton auf dem Monitor erscheint?

Kann ich die Helligkeit und Farbe des Monitors anpassen?

Wie schalte ich den Stummmodus ein?

Welche Kabelquerschnitte sind für die Installation empfohlen?

Kann ich das Gerät selbst reparieren?

Wie reinige ich Monitor und Außenkamera?

Was bedeuten die verschiedenen RFID-Schlüsselanhänger?

BEDIENUNGSANLEITUNG OR-VID-VP-1072 VIBELL

BETRIEBS- UND MONTAGEANLEITUNGEN

VIDEO-TÜRSPRECHANLAGE INDI MULTI P

OR-VID-VP-1072/B

Merkmale Einstellen 35
Set-Konstruktion 36
Montage 37
Montage des internen Monitors 39
Schaltplan 40
Betrieb 41
Reinigung und Wartung 46
Fehlerbehebung 46
Technische daten 47

WICHTIG

VORBEMERKUNGEN

Vor Anschluss und Nutzung des Gerätes machen Sie sich mit der vorliegenden Bedienungsanleitung sorgfältig vertraut. Bei Problemen mit dem Verständnis deren Inhalts kontaktieren Sie bitte den Verkäufer des Gerätes.

Eine selbständige Montage und Inbetriebnahme des Gerätes ist unter der Bedingung möglich, dass der Monteur über Grundwissen im Bereich der Elektrik verfügt und entsprechende Werkzeuge verwendet. Es wird jedoch empfohlen, dass die Montage des Gerätes von einem entsprechend qualifizierten Personal ausgeführt wird.

Der Hersteller haftet für Beschädigungen nicht, die sich aus der nicht fachgerechten Montage oder Einsatz der Anlage ergeben. Die Durchführung eigenmächtiger Reparaturen und Modifikationen hat den Verlust der Garantie zur Folge!

Da die technischen Daten ständigen Änderungen unterliegen, behält sich der Hersteller das Recht vor, Änderungen an den Produkteigenschaften vorzunehmen und andere konstruktive Lösungen einzuführen, die die Parameter und funktionellen Eigenschaften des Produkts nicht beeinträchtigen. Für weitere Informationen zu ORNO-Produkten besuchen Sie bitte die Website: www.orno.pl

Orno-Logistic Sp. z o.o. haftet nicht für die Folgen der Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung. Orno-Logistic Sp. z o.o. behält sich das Recht vor, Änderungen in der Bedienungsanleitung vorzunehmen - aktuelle Version zum Herunterladen unter www.orno.pl. Alle Rechte an Übersetzung/Dolmetschen und Urheberrechten an dieser Bedienungsanleitung sind vorbehalten.

Jeder Haushalt ist ein Anwender von Elektro- und Elektronikgeräten und damit ein potenzieller Erzeuger von Abfällen, die für Mensch und Umwelt aufgrund des Vorhandenseins von gefährlichen Stoffen, Gemischen und Komponenten in den Geräten gefährlich sind. Andererseits sind Altgeräte ein wertvoller Rohstoff, aus dem Rohstoffe wie Kupfer, Zinn, Glas, Eisen und andere zurückgewonnen werden können.

Das Symbol der durchgestrichenen Mülltonne auf der Verpackung, dem Gerät oder den dazugehörigen Dokumenten, weist auf die Notwendigkeit der getrennten Sammlung von Elektro- und Elektronikaialtergten Hin. Auf diese Weise gekennzeichnete Produkte dürfen unter Straße nicht zusammen mit anderen Abfällen entsorgt werden. Die Kennzeichnung weist gleichzeitig darauf hin, dass die Geräte nach dem 13 August 2005 in Verkehr gebracht wurden. Es liegt in der Verantwortung des Benutzers, die Altigärte zur ordnungsmäßigen Behandlung an eine data vorgehöseene Sammeistelle zu bringen. Informationen über das verfügbare System zur Ausgewinnungen (und) vor allem, die Ertragte Vermögensvermögen (Gemeindeamt). Ein sachgemäßige Umgang mit Altigärten verhindert negative Folgen für die Umwelt und die menschliche Gesundheit!

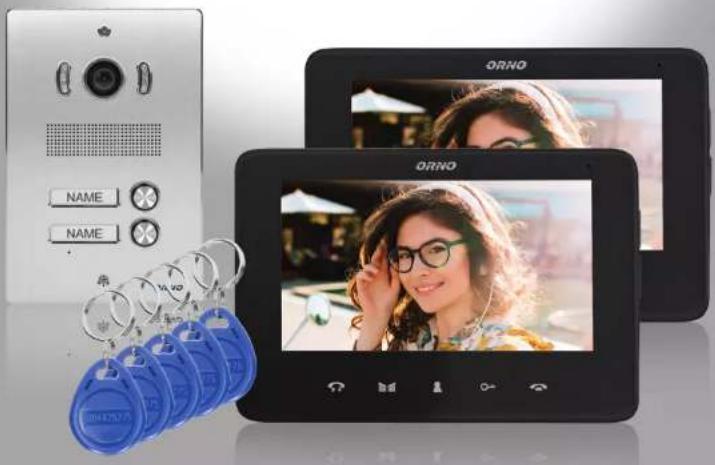

MERKMALE EINSTELLEN

Inhalt einstellen:

- 2x Monitor

- 2x Monitor-Montagerahmen

- 10x Schrauben

- 1x Diode

- 8x Näherungs-Tags (6 Benutzerschlüsselanhänger,

1 Schlüsselanhanger hinzürügen, 1 Schlüsselanhanger löschen)

• 1x Externe Kassette
• 1x Kassetten-Einbaudose
• 10x Montagestifte
• 1x Bedienungs- und Montageanleitungen
• 2x Netzteil-Versorgung
• 1x Inbusschlüssel
• 1x 5m Kabel

MONTAGE

1. Installation der externen Kassette

2. Lösen Sie mit dem mitgelieferten Inbusschlüssel die beiden Schrauben an der Vorderseite der Kassette.

3. Nehmen Sie das Kassettengehäuse ab.

1. Lösen Sie die vier Schrauben auf der Rückseite der Kassette.

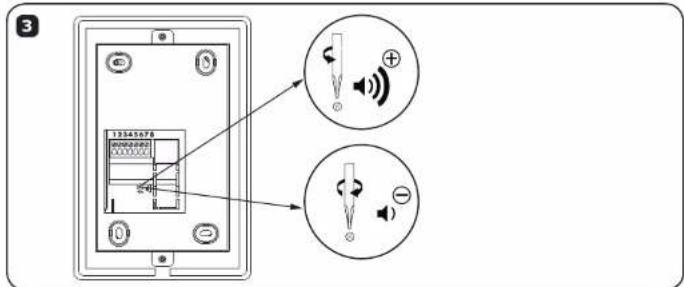

1. Schließen Sie die Drähte gemäß dem Schaltplan (siehe Punkt 5) an und stellen Sie den Lautstärkepegel für die Außenkassette ein.

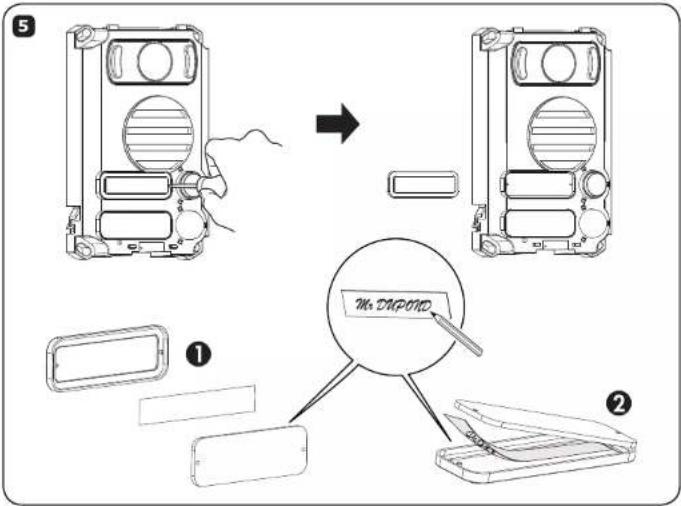

1. Nehmen Sie das Namensschild heraus und schreiben Sie den korrekten Namen oder die Zimmernummer darauf.
2. Bereiten Sie ein Loch in der Wand für die Montage der Installationsdose und der Kassette vor (Lochabmessungen 111x158x57mm). Die empfohlene Höhe der Kameraplatizierung beträgt 1,4–1,7m. Setzen Sie den Installationskasten in das vorbereitete Loch und befestigen Sie ihn mit 4 Schrauben.
3. Setzen Sie die Kassette in die Installationsdose ein und befestigen Sie sie mit den Schrauben vor der Kassette.

1. Montage des internen Monitors
2. Verwenden Sie die Schrauben, um den mitgelieferten Montagerahmen an der Wand zu befestigen.

1. Hängen Sie den Monitor an den Montagerahmen, verbinden Sie die einzelnen Kabel und stecken Sie dann das Netzteil in eine Steckdose.

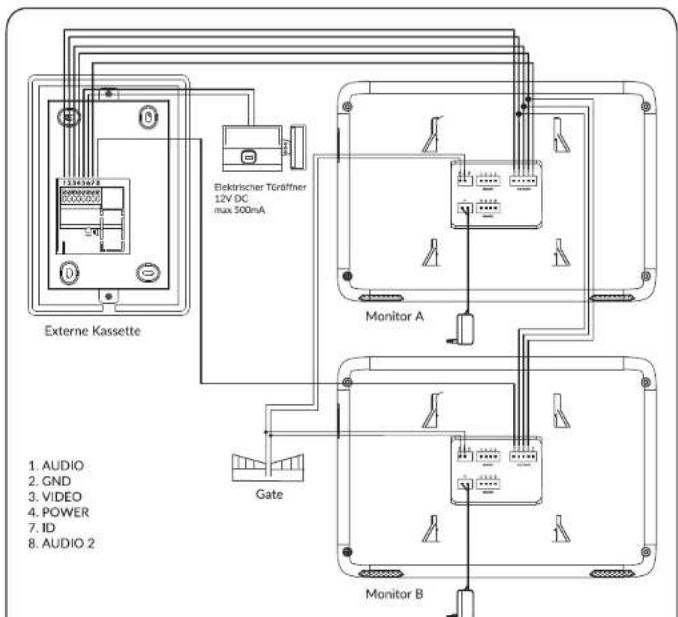

1. Anschlussschema für zwei Monitore und eine externe Kassette


Beschreibung:

1. Die Anschlüsse 1,2,3,4,7 der externen Kassette werden mit den Anschlüssen O11, O12, O13, O14, O15 des internen Monitors A verbunden.

2. Anschluss 8 des externen Panels ist mit Anschluss O11 des internen Monitors B verbunden.

3. Die Anschlüsse Q12, Q13, Q14 des internen Monitors A werden an die Anschlüsse Q12, Q13, Q14 des

st. die Fusschäse 012, 013, 014 des internen Monitors A werden in die Anterklasse 012, 013, 014 des internen Monitors B angeschlossen.

1. Die Anschlüsse 5. 6 der äußeren Kassette werden mit dem elektrischen Türöffner verbunden.

2. Die Anschluss 3,0 der außerer Kassette werden mit dem elektrischen Türomter verbunden.

3. Der NO COM-Anschluss des internen Monitors wird entsprechend mit dem Gate verbunden.

4. Der + - Anschluss des internen Monitors wird an die Stromversorgung angeschlossen.

WICHTIG

Es ist verboten, spannungsführende Geräte anzuschließen! Die Nichtbeachtung dieser Empfehlung kann zu dauerhaften Schäden am Gerät führen.

Das Kit enthält keinen zusätzlichen Monitor, keinen elektrischen Türöffner und keine automatische Türsteuereinheit!

Bei der Planung der Elektroinstallation ist der entsprechende Querschnitt der Leitungen zu berücksichtigen: bis zu 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mm ² ab 30 m bis zu 100 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,8 mm ²

Der Anschluss an den elektromagnetischen Riegel sollte mit einer Leitung von 2 x 1 mm ² erfolgen. Das Set arbeitet korrekt mit jedem Elektroschloss mit einer Versorgungsspannung von 12VDC und maximaler Stromaufnahme zusammen. 500 mA.

Die Gesamtlänge der Installation darf 100 Meter nicht überschreiten. Die Verwendung von Twisted-Pair-Kabeln wird von uns absolut nicht empfohlen.

BETRIEB

1. Betrieb des internen Monitors

- Aufrufen/Gespräch/Öffnen der Tür-/Torsteuerung

1

Der interne Monitor aktiviert den Rufton und das Bild der externen Kamera wird auf seinem Bildschirm angezeigt

2

Drücken Sie die Gesprächs-Taste, um ein Gespräch mit der Person zu beginnen, die draußen steht. Drücken Sie die gleiche Taste erneut, um das Monitorfeld auszuschalten.

3

Um die Tür zu öffnen, drücken Sie die Auf-Taste.

Wichtig:

Nach 120 Sekunden kehrt der Monitor automatisch in den Bereitschaftsmodus zurück.

Sie können die Parameter Lautstärke, Bildschirmhelligkeit und Farbsättigung während des Sprechens einstellen.

- Überwachung

1

Um das Kamerabild in der Vorschau anzuzeigen, drücken Sie die ÜBERWACHUNG-Taste. Drücken Sie die gleiche Taste erneut, um in den Standby-Modus zurückzukehren.

2

Um das Außentor zu öffnen, drücken Sie die Taste GATE STEUERUNG.

3

Vorschauzeit: ca. 40 Sekunden. Nach 40 Sekunden kehrt der Monitor automatisch in den Bereitschaftsmodus zurück.

Wichtig:

Wenn sich das Gerät im Vorschaumodus befindet, können Sie durch Drücken der Taste SPRECHEN ein Gespräch mit einer im Freien stehenden Person beginnen. Um die Tür zu öffnen, drücken Sie die Taste open. In diesem Modus können Sie die Lautstärke, Helligkeit und Farbsättigung einstellen.

- Interkom

1
Monitor A

Monitor B

1. Drücken Sie die Taste INTERKOM, um die Kommunikation zwischen den Monitoren zu starten.

2
Monitor B

Monitor A

Um ein Gespräch zu beginnen, drücken Sie die Taste SPRECHEN auf dem Monitor. Um den Anruf zwischen den Monitoren zu beenden und in den Bereitschaftsmodus zurückzukehren, drücken Sie erneut die SPRECHEN-Taste.

Anpassen von Helligkeit, Farbe und Lautstärke des Anrufs

1

Drücken Sie die MENÜ-Taste ⚠ während eines Anrufs oder im Vorschaumodus. Auf dem Bildschirm wird der Parameter BRIGHTNESS angezeigt, den Sie mit den Tasten ( ▲/▼ ).

2

Drücken Sie die MENÜ-Taste 📄. Auf dem Bildschirm wird der Parameter FARBE (Farbsättigung) angezeigt, den Sie mit der (▲/▼).

3

Drücken Sie die MENÜ-Taste 📄. Auf dem Bildschirm wird der Parameter VOLUME angezeigt, den Sie mit den Tasten (▲/▼) einstellen.

• Klingeltonauswahl und Lautstärkeregelung

  Halten Sie die Taste ÜBERWACHUNG ca. 4 Sekunden lang gedrückt, um mit der Ruftonauswahl fortzufahren. Drücken Sie kurz auf die ÜBERWACHUNG-Taste, um die Melodie zu ändern.
  Drücken Sie die Öffnungstaste, um die Klingeliautstärke einzustellen.

3

Drücken Sie die SPRECH-Taste, um Ihre Auswahl zu bestätigen

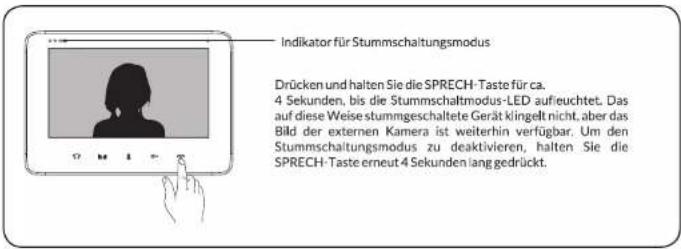

• Stumm-Modus

  Indikator für Stummschaltungsmodus
  Drücken und halten Sie die SPRECH-Taste für ca. 4 Sekunden, bis die Stummschaltmodus-LED aufleuchtet. Das auf diese Weise stummgeschaltete Gerät klingelt nicht, aber das Bild der externen Kamera ist weiterhin verfügbar. Um den Stummschaltungsmodus zu deaktivieren, halten Sie die SPRECH-Taste erneut 4 Sekunden lang gedrückt.

BETRIEB

2. Betrieb mit externer Kassette

- Öffnen des Türöffners unter Verwendung von Proximity Tags

Das Set enthält 8 Schlüsselanhänger (6x Benutzerschlüsselanhänger, 1x Schlüsselanhänger hinzufügen,

1x Schlüsselanhänger löschen):

Benutzerschlüsselanhänger: keine Markierung

Lösch-Schlüsselanhänger: Mit dem Symbol (-) wird gelöscht

Add-Schlüsselanhänger: mit einem (+)-Symbol wird verwendet, um neue Benutzer hinzuzufügen.

1

2

- Hinzufügen/Löschen von Schlüsselanhängern

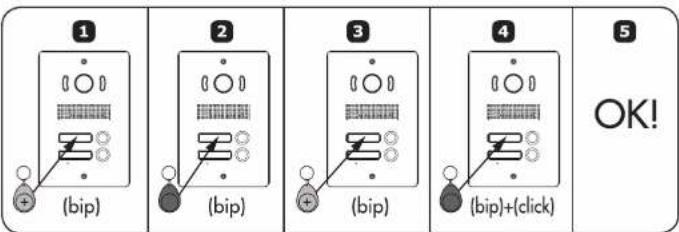

Hinzufügen eines neuen Benutzerschlüsselanhängers: Denken Sie daran, zuerst neue Benutzerschlüsselanhänger zu kaufen

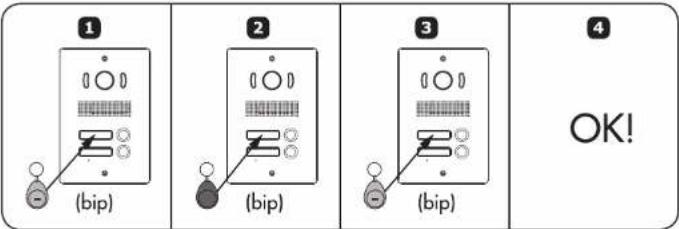

Löschen des Schlüsselanhängers

Nach dem Löschen des Schlüsselanhängers hat der Benutzer keinen Zugriff mehr.

REINIGUNG UND WARTUNG

- Installieren Sie den Innenmonitor nicht an einem Ort mit hohen Temperaturen, hoher Luftfeuchtigkeit oder in der Nähe des Fernsehers.

- Berühren Sie den Monitorbildschirm nicht mit nassen Fingern.

- Die Kassette für den Außenbereich ist wetterfest (IP44), aber sprühen Sie kein Hochdruckwasser direkt auf die Kassette, die überprüfung festaktiekturwassermäßig am Betriebfranken.

Kassette, da übermaßige Feuchtigkeit zu unsachgemäsem Betrieb führen kann. - Um ein klares Bild zu erhalten, reinigen Sie das Monitorfeld und die Außenkamera nur mit einem welchen Tuch.

Verwenden Sie keine Geschirrspülmittel, Lösungsmittel oder andere ätzende Reinigungsmittel.

- Das Gerät darf nicht geworfen oder geschlagen werden.

- Bei scharfem Licht auf der Außenplatte kann das resultierende Bild unleserlich sein.

- Demontieren Sie das Gerät nicht, um einen Kurzschluss zu vermeiden.

FEHLERBEHEBUNG

1. Kein Ton oder Bild, kein Licht ist an

a) keine Versorgungsspannung.

b) beschädigte oder schlecht angeschlossene Anschlusskabel, überprüfen Sie Ihre Installation auf technische

Anforderungen

c) Überprüfen Sie, dass die Installation nicht Wasser, Feuchtigkeit usw. ausgesetzt ist.

1. Unklares oder blasses Bild

a) die Einstellungen überprüfen und anpassen

1. Im Bild, zahlreiche Interferenzen, keine Synchronisation (Bild blinkt)

a) das Anschlusskabel einen nicht an die Länge angepassten Querschnitt hat

b) Verbindung zu lang - abgeschirmtes Kabel verwenden

c) schlechte Kabelqualität

d) starke Quelle elektromagnetischer Störungen - abgeschirmtes Kabel verwenden

1. Der Ton auf dem Monitor unterbricht oder koppelt

a) Überprüfen Sie Ihre Installation auf technische Anforderungen

b) prüfen, dass die Anlage nicht Wasser, Feuchtigkeit usw. ausgesetzt ist

c) prüfen, ob der Schutzfilm vom Bildschirm entfernt ist

1. Der Elektrostürmer öffnet sich nicht jedes Mal

a) prüfen Sie die unabhängige Funktion des Türöffners, indem Sie ihn an die erforderliche Spannung usw. anschließen

b) prüfen Sie die Stromaufnahme bei 12V DC (max. 500mA)

1. Zerkratzter Monitor-Bildschirm

a) prüfen, ob der Schutzfilm vom Bildschirm entfernt ist

AUBENPANEL MIT KAMERA
VERSORGUNGSSPANNUNG:	12V DC (von einem Monitor)
KAMERA-TYP:	CMOS
BLICKWINKEL DER KAMERA:	Vertikale 65°, Horizontal 90°
KAMERA-AUFLÖSUNG:	600 TV-Linien
ARBEITSTEMPERATUR:	- 20°C+ 50°C
ABMESSUNGEN:	Kassette 122 x 182 x 41mmMontageloch 111x158x57mm
NACHTBETRIEB:	helle LEDs
NETTOGEWICHT:	0,56kg
MONITOR
VERSORGUNGSSPANNUNG:	15V DC 1200mA
MONITOR-TYP:	ultraflach, farbenfroh, freihändig
ANZEIGE:	7" TFT-LCD
STROMVERBRAUCH:	Standby <1W; Betrieb <6W
BILDSCHIRMAUFLÖSUNG:	480x800
GESPRÄCHSZEIT:	120 Sek.
ÜBERWACHUNGSZEIT:	40 Sek.
ARBEITSTEMPERATUR:	-δ°C ↔ 50°C
ABMESSUNGEN:	216 x 129,7 x 23mm
NETTOGEWICHT:	0,45kg
