Produkttyp	Schalter
Marke	Hager
Modell	UE31E9
Nennspannung	230 V AC
Nennstrom	16 A
Montage	Hutschiene DIN (1 Teilungseinheit)
Breite	18 mm
Schutzart	IP20
Gehäusematerial	Kunststoff
Umgebungstemperatur	-5 °C bis +40 °C
Anschlussquerschnitt	1,5 mm² bis 2,5 mm²
Funktion	Ein-/Ausschalter
Schaltstellungen	2 (Ein/Aus)
Kontaktmaterial	Silberlegierung
Mechanische Lebensdauer	20.000 Schaltspiele
Elektrische Lebensdauer	10.000 Schaltspiele
Verschmutzungsgrad	2
Bemessungsstoßspannung	4 kV

Häufig gestellte Fragen - UE31E9 HAGER

Kann der Schalter UE31E9 in das Hager univers N System integriert werden?

Welchen maximalen Leitungsquerschnitt kann ich am UE31E9 anschließen?

Ist der Schalter für den Einsatz in Feuchträumen geeignet?

Wie viele Schaltspiele hält der UE31E9 mechanisch aus?

Kann ich den Schalter als Ausschalter für eine Beleuchtungsanlage verwenden?

Welche Umgebungstemperatur ist für den Betrieb zulässig?

Benötige ich spezielles Werkzeug für die Montage?

Ist der UE31E9 mit Überspannungsschutz ausgestattet?

Kann ich den Schalter in einer Unterverteilung mit Brandschutzanforderungen einsetzen?

Wo finde ich die genaue Einbauanleitung?

BEDIENUNGSANLEITUNG UE31E9 HAGER

Energie verteilen mit System

Verteilen. Schützen. Planen.

:hager

Das Hager Universum für Schalt- anlagen

Das Ganze ist mehr als die Summe seiner Teile. Aber nur wenn alle Teile gut zusammenspielen, entsteht ein harmonisches Ganzes. Der „Urknall“ zum Hager Universum ereignete sich vor über 60 Jahren – mit dem ersten seriengefertigten Einbau-Zählerschrank im deutschen Markt. Daraus entstand in den 1990er Jahren das System univers Z für den Wohnbau, gefolgt vom System univers N für den Gewerbebau. Seitdem dehnt sich das univers N-Universum immer weiter aus und passt sich neuen Anforderungen kontinuierlich an. Das Ergebnis ist ein Komplettsystem von 63 bis 1.600 A, in dem alle Komponenten perfekt aufeinander abgestimmt sind. Von normgerechten Planungstools über das modulare Schrank- und Innenausbausystem bis hin zu offenen und kompakten Leistungsschaltern für maximalen Schutz.

Planen

Seite 34

Ob Einkaufszentrum, Bürokomplex oder Universität – in Gebäuden und Infrastrukturen mit viel Betrieb muss jederzeit eine geordnete Energieversorgung sichergestellt sein. Hier kommt Ihnen unser modulares System univers N auf ganzer Linie entgegen. Durch einfache Konfiguration, flexible Konstruktion und schnelle Installation. Ganz gleich, ob Sie als Planer, Elektroinstallateur oder Schaltanlagenbauer unterwegs sind.

Als Planer entscheiden Sie, welche Anlage wo eingesetzt wird. Unser Planungstool Hagercad und unsere Ausschreibungssoftware Hagerplan helfen Ihnen in der Konzeptionsphase, die passende Anlage für die gewünschte Anforderung leistungs- und normgerecht auszulegen.

Als SAB können Sie sich zeitsparend an unseren Planungsskizzen orientieren. Alle Kupferanschlüsse sind bereits geprüft und zertifiziert. Unsere Planungs tools helfen Ihnen bei der Anlagendokumentation und beim sicheren Bauartnachweis. Alle Hager Schaltanlagen erhalten Sie wahlweise in Einzelkomponenten, mechanisch vormontiert oder vollständig verdrahtet.

Das System univers N wurde in enger Zusammen arbeit mit Fachhandwerkern entwickelt und stetig verbessert. Es bietet alles, was Sie sich als Installa teur wünschen: einfache und schnelle Montage, maximale Flexibilität und ein Höchstmaß an Personensicherheit.

Bis 1.600 A

Einsatzempfehlungen für univers N:

• Gewerbebetriebe
• Einzelhandel
• Einkaufszentren
• Bürogebäude
  – Bildungseinrichtungen

Verteilen

Mit dem System univers N

Wo viel Energie gebraucht wird, ist ein Höchstmaß an Schutz erforderlich. Mit dem bauartgeprüften Schranksystem univers N meistern Sie Ströme von 63 bis 1.600 A. Mit unseren Bausteinen und Bausätzen passen Sie Ihre Schaltanlage jeder individuellen Anforderung an. Gleichzeitig profitieren Sie von höchster Montagesicherheit, einfachem Handling und zuverlässigem Betrieb – und sind automatisch in der gesetzlichen Norm.

Von der trafonahen Anwendung bis zur Unterverteilung

Das System univers N kann sowohl als Niederspannungshauptverteilung als auch für die Unterverteilung eingesetzt werden. In Kombination mit dem offenen Leistungsschalter HW1 (siehe Seite 24) empfiehlt es sich als NSHV schon ab dem einspeisenden Transformator.

Trafostation

Die Hauptverteilung direkt nach dem Trafo versorgt die nachgeordneten Unterverteilungen und muss hinsichtlich Verfügbarkeit und Sicherheit somit höhere Anforderungen erfüllen. Gerade im Kurzschlussfall soll die HV den Strom ausreichend lange aushalten können, um den Abgängen Zeit zu geben den Kurzschluss lokal abzuschalten. univers N mit dem neuen HW1 erfüllt die strengen Prüfkriterien diesbezüglich. Das garantiert Ihren Kunden maximale Anlagenverfügbarkeit im Servicefall.

Niederspannungshauptverteilung

Als NSHV kommt das System

univers N Hochstrom von 630

bis 1.600 A zum Einsatz.

Es ist bauartgeprüft nach

DIN EN 61439-1,-2.

Unterverteilungen

Als Unterverteilungen empfehlen sich je nach Leistungsanforderung die Systeme

• univers N 63 - 630 A
• univers Z bis 63 A
  – Feldverteiler univers
• Kleinverteiler volta
• Bauartgeprüft nach DIN EN 61439-1, -3.

Sicher verteilen von 63 A bis 1.600 A

Beim Thema Energieverteilung denken wir nicht nur an Kupferschienen und Schaltgeräte. Sondern auch an die Energie, die Sie für Installation und Inbetriebnahme aufwenden müssen. Dabei folgen wir der Devise: je weniger, desto besser. Deshalb machen wir Ihnen die Arbeit so einfach wie möglich – mit modularem Gehäuse, variablen Sammelschienen und flexiblem Innenausbau.

Solide ausgebaut – schnell eingebaut

Mit univers N Hochstrom haben wir unser Verteilerprogramm zu einem echten Profi-System ausgebaut. Die Systembausteine sind übersichtlich geordnet und umfassen alle sicherungslosen und sicherungsbehafteten Geräte für eine zuverlässige Energieverteilung. Für den Schaltanlagenbauer bedeutet das: höchste Montagesicherheit. Für den Gebäudebetreiber: langfristig zuverlässigen Betrieb.

Bauartgeprüft und normkonform

Als bauartgeprüftes Komplettsystem erfüllt univers N alle Anforderungen der DIN EN 61439-1, -2/-3. Das bietet Ihnen maximalen Personenschutz bei Installation und Wartung. Und Ihren Kunden maximalen Anlagenschutz im laufenden Betrieb.

Schnelle und einfache Planung

Mit der Leistungsfähigkeit erhöhen Sie Ihre Planungssicherheit und sparen Zeit: Die bewährte Planungssoftware Hagercad mit integriertem univers N Konfigurator unterstützt Sie dabei, das Beste aus Ihrem Projekt herauszuholen.

Modulares Gehäuse

Das Besondere am modularen univers N System: Einzelne Bausteine können flexibel zu einer Schaltanlage zusammengestellt werden. Dazu wählen Sie aus mehreren Schranktypen einfach die beste und günstigste Lösung für Ihre Anwendung. Das univers N Innenausbausystem passt in alle Schranktypen. Abdeckhauben aus torsionsbeständigem Kunststoff sorgen für zusätzliche Sicherheit und reduzieren die Montagezeit dank schraubenloser Verriegelungsbolzen.

Großes Geräte- portfolio

Unser Angebot an Schalt- und Schutzgeräten umfasst alles, was Sie für die Bestückung Ihrer Verteilung brauchen: Modulargeräte wie LS-, FI-Schalter, Überspannungsschutz sowie NH-Schaltgeräte, Leistungs- und Lasttrennschalter. Hinzu kommen Stromwandler und intelligente Zähl- und Messgeräte.

Vielfältige Sammel- schienensysteme

Bei uns finden Sie das passende Sammelschienensystem für eine sichere und flexible Stromverteilung: ob als 40- oder 60-mm-System mit passenden Bausteinen für Reiter - sicherungssockel bzw. NH-Sicherungsleisten oder als H-SaS, 185 mm, für bis zu 1.600 A, 1- bis 4-polig, in den Größen 12 x 5 bis 100 x 10 mm.

univers N Bausteine bis 630 A

univers N bietet Ihnen eine Vielfalt an Verteilerschränken mit typgeprüften Bausteinen im Leistungsspektrum 63 bis 630 A. Dazu be - kommen Sie von uns alle erforderlichen Schalt- und Schutzgeräte. Über 250 Bausteine – auf Trägerband vormontiert und mit Komfort-extras wie Verdrahtungsbügeln – ermöglichen eine einfache Montage und verringern Ihren Zeitaufwand erheblich.

01

Modulargehäuse aus Stahlblech

• Wandschränke FP bis 400 A
• Wandschränke FR bis 630 A
• Standschränke FP bis 400 A
• Standschränke FR bis 630 A
• Anreihstandschränke FG bis 630 A
  – Schutzarten IP 44 bis IP 55
• Schutzklassen I + II
  -Feuerwiderstandsfähige Verteilerschränke, Brandschutz-Wandvorsatztüren und Zubehörteile mit erhöhtem Brandschutz

02

Bedarfsgerechtes Innenausbausystem

Über 250 Bausteine zum Aufbau einer bauartgeprüften Schaltgerätekombination nach DIN EN 61439-1, -2/-3. Alle Bausteine auf Trägerband vormontiert, inkl. zusätzlicher Komfortfunktionen, z. B. Verdrahtungsbügel:

• Maßnorm: DIN 43870
• Reihenabstand: 150 mm
  – Schutzart bei geöffneter Tür: IP3X
• Bauform 1, berührungsgeschützt
• Abdeckungen aus Kunststoff
• Bausteine für waagerechte Modulargeräte
• Unverlierbare, steckbare Verschlussbolzen, serienmäßig mit Plombierbolzen

03

Schutz- und Schaltgeräte bis 630 A

-Leitungsschutzschalter(MCB)
-Fehlerstromschutzschalter(RCCB)
-FI-/LS-Schalter(RCBO)
-Kompaktleistungsschalter(MCCB)
-NH-Sicherungsschaltgeräte
-Reiter-Sicherungsssockel
- Sicherungsunterteile D0..., DII und DIII
-Brandschutzschalter(AFDD)
-Überspannungsschutz
-Multimediaanwendungen

04

Variable Sammelschienensysteme

• Schienenträger mit Abstand 40 + 60 mm mit Cu 12, 20, 30 x 5/10 mm für 250–630 A in 4-/5-poliger Ausführung
• Schienenträger mit Abstand 185 mm mit Cu 40 x 10 mm für 630 A, 3-polig
  -DrehbareN-/PE-Schienenträger: einfaches Ausrichten an den Anschlussleitungen durch um 360° drehbare Lagerung

Bauartgeprüft nach

DIN EN 61439

(VDE 0660, Teil 600)

Bausteine univers N:

• Bausteine auf Trägerband vormontiert
• Komfortextras wie Verdrahtungsbügel
• einfache und schnelle Montage
  -geringererZeitaufwand

univers N Bausätze bis 1.600 A

Höhere Stromstärken stellen strengere Anforderungen an die Sicherheit. Mit angepassten Bausätzen konnten wir das bewährte Innenausbausystem univers N zum echten Profisystem bis 1.600 A weiterentwickeln. Niederspannungs verteilungen für gewerbliche Gebäude, Infrastruktur und öffentliche Netze lassen sich so noch schneller und einfacher umsetzen.

01

Modulargehäuse

• Standschränke FR bis 800 A
• Anreihstandschränke FG bis 1.600 A
• Schutzklassen I + II
• Schutzarten IP41, IP54 + IP55
• Schrankgerüst und Verkleidungen aus robustem 1,5 mm robustem Stahlblech

02

Bedarfsgerechtes Innenausbausystem

Über 300 Bausätze zum Aufbau einer bauartgeprüften Schaltgerätekombination nach DIN EN 61439-1, -2/-3. Alle Bausätze in Einzelteilen mit Berührungs schutzabdeckung, Türmen und Befestigungs elementen lieferbar:

• Maßnorm: DIN 43870
• Reihenabstand: 150 mm
  – Schutzart bei geöffneter Tür: IP3X
• Bauform 1, berührungsgeschützt
• Abdeckungen aus Kunststoff
• Unverlierbare, steckbare Verschlussbolzen, serienmäßig mit Plombierbolzen

03

Schutz- und Schaltgeräte bis 1.600 A

-Leitungsschutzschalter(MCB)
-Fehlerstromschutzschalter(RCCB)
-FI-/LS-Schalter(RCBO)
-Kompaktleistungsschalter(MCCB)
- Offener Leistungsschalter (ACB)
-NH-Sicherungsschaltgeräte
-Reiter-Sicherungssockel
- Sicherungsunterteile D0..., DII und DIII
-Brandschutzschalter(AFDD)
-Überspannungsschutz
-Multimediaanwendungen

04

Variable Sammelschienensysteme

• Schienenträger mit Abstand 40 + 60 mm mit Cu 12, 20, 25, 30 x 5/10 mm für 250–630 A in 4-/5-poliger Ausführung
• Schienenträger mit Abstand 50 mm für vertikale Verdrahtung, vereinfacht durch geneigte Cu-Schiene, 25 x 4/6, 30 x 5/10 mm bis 630 A
• Schienenträger mit Abstand 185 mm mit Cu 40/60/80/100 x 10 mm bis 1.600 A, 3-polig

Bausätze univers N:

- Bausatz in Einzelteilen mit Abdeckplatte, Türmen und Gerätebefestigungselement -höhereFlexibilität -mehrWertschöpfung

Für jedes Gebäude das richtige Gehäuse

Ob als Wandaufbau-, Stand- oder Anreihstandschrank – das System univers N bietet ein umfangreiches Sortiment an Verteilergehäusen in allen gefragten Höhen und Breiten. Durchdachte Features machen Ihnen Transport, Aufstellung und Montage leicht. Für den Einsatz in Fluchtwegen oder für den Funktionserhalt bieten wir zertifizierte Brandschutzgehäuse an.

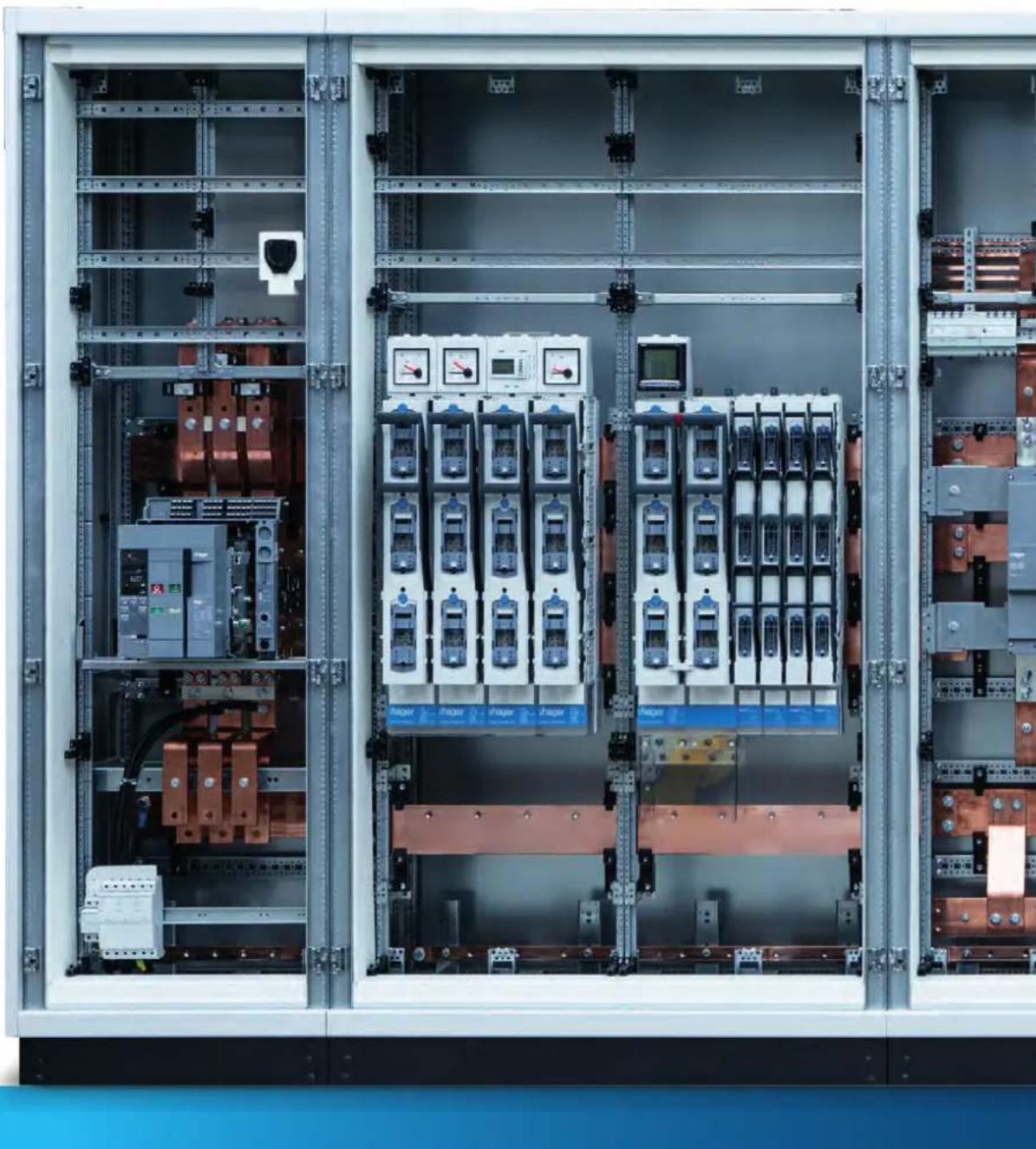

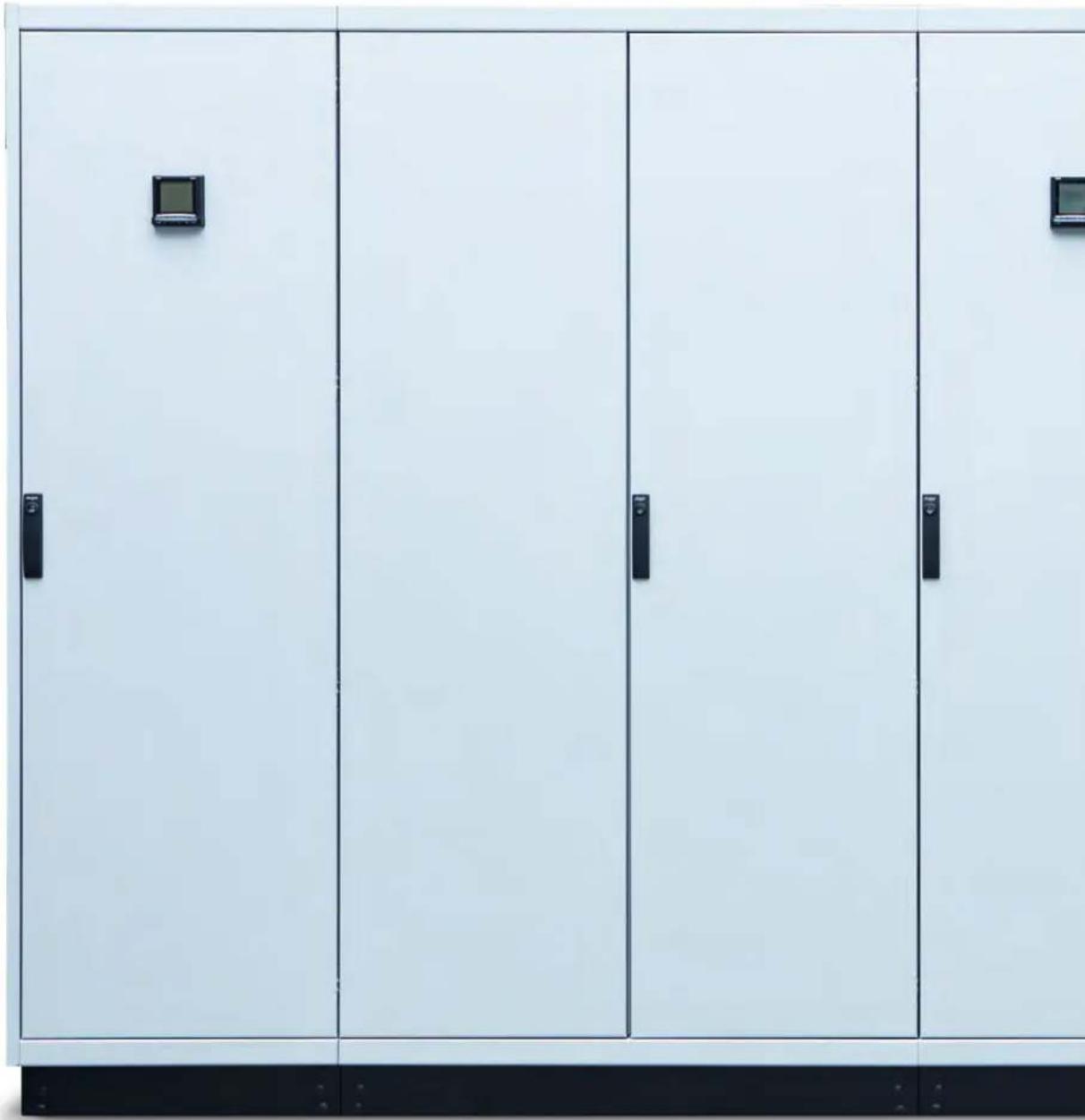

Wand- oder Standschrank FP

Ideal für kleinere Anlagen bis 250 A. Der Wand-/Stand-schrank FP punktet mit der bewährten Technik und Optik des bekannten Hager Zählerschranks: Er passt sich bau-seitigen Gegebenheiten perfekt an, bietet hohen Betriebs-komfort und ist schnell und sicher überall installiert.

• Schutzarten: IP44 und IP54
• Geerdet oder schutzisoliert
• Geringe Bautiefe: 205 mm
  -BewährteZählerschranktechnik
  -VieleKombinationsmöglichkeiten

Die goldene Mitte: Der Wand-/Standschrank FR empfiehlt sich für Anwendungen bis 630 A und erfüllt erhöhte Anforderungen an die Umgebungsbedingungen. Die fest eingepresste Rückwand bietet mehr Stabilität als herkömmliche, punktgeschweißte Wände. Umlaufend geschäumte Dichtungen mit hoher Temperatur- und Ölbeständigkeit sorgen für besseren Anlagenschutz.

Für alle, die Großes vorhaben: Anreihschränke FG bieten Ihnen nahezu unbegrenzte Gestaltungsflexibilität bis 1.600 A. Mit dem durchdachten Rahmenprofil lassen sich beliebig viele Einzelschränke sicher und formstabil verbinden. Ideal für Anwendungen, die viel leisten und aushalten müssen. Der Anreihschrank FG erfüllt höchste Anforderungen an den Personen- und Anlagen-schutz.

Wand- oder Standschrank FR Anreihschrank FG

-Schutzart:IP55
- Geerdet oder schutzisoliert
- Zwei Bautiefen: 275 und 400 mm
- Robust für Gewerbe- anwendungen
-VielfältigeKabeleinführungen

• IP41/IP54 geerdet oder schutzisoliert
• Anreihschrank für Hauptverteilungen
• Große Bautiefe: 400 und 600 mm
  -MaximalerVerdrahtungsraum
  -HoherKurzschlusswiderstand und einbaubare Verlustleistung

Eröffnet ungeahnte Möglichkeiten

Bausteine für die schnelle Montage

Ideal für Eilige: Über 250 vormontierte Bausteine bieten Ihnen maximale Individualität und einfache Handhabung. Alle Bausteine werden mit aufTrägerbändernvormontiertenBefestigungsschrauben, Turmunterteilen und Geräteträgern geliefert. Sie lassen sich einfach mit Geräten

bestücken und mit den zugehörigen Turmober- teilen und der Berührungsschutzabdeckung in die Schaltgerätekombination einfügen. Bei aller Schnelligkeit steht Ihre Montagesicherheit stets im Vordergrund.

• schnelle Montage der vormontierten Bausteine
• einfache und sichere Positionierung auf Tragschiene durch Trägerband-Montage
  -Integrierte Verdrahtungsbügel sorgen für eine geordnete Kabelführung

univers N Bausteine bis 630 A

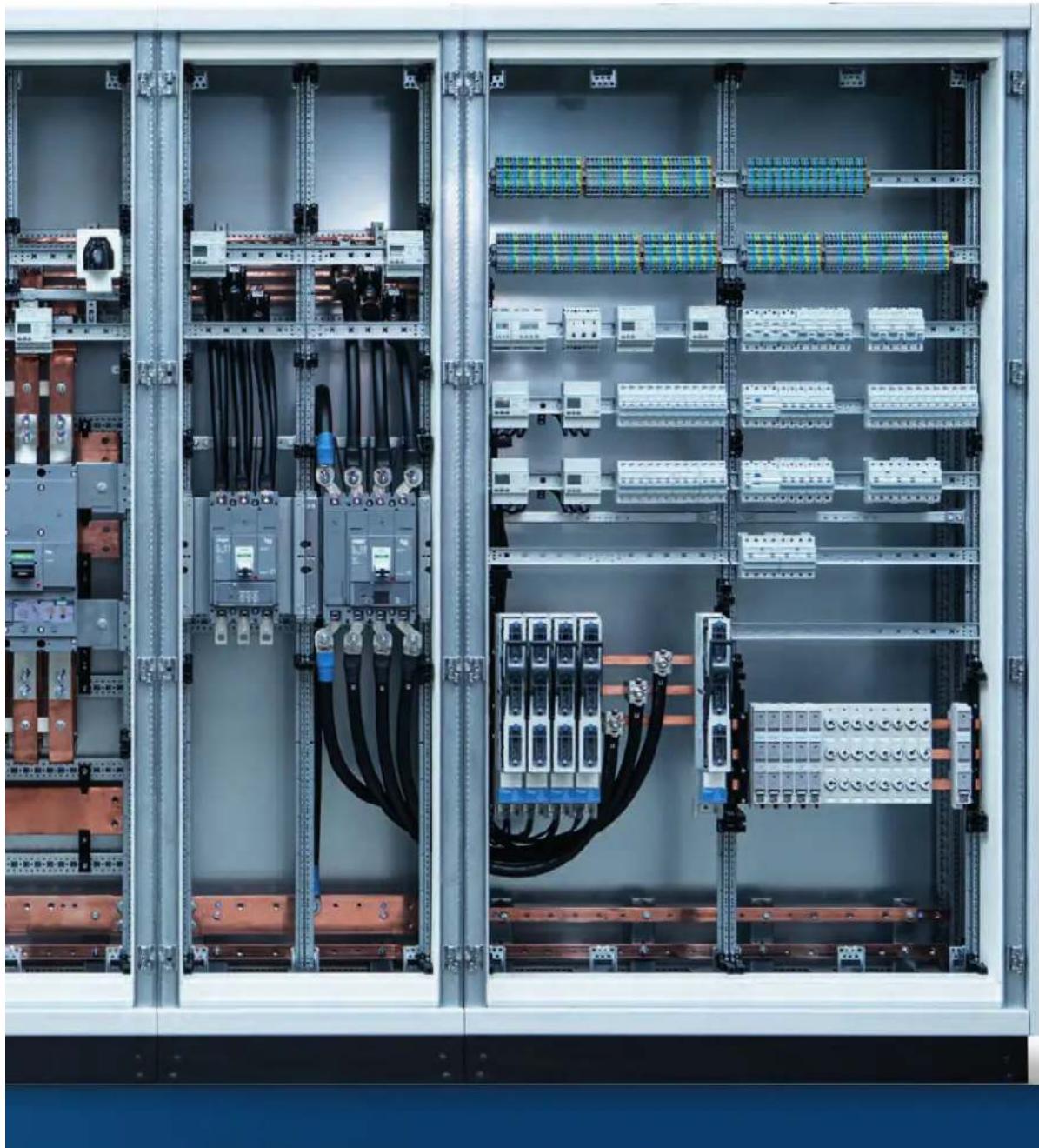

01 Wand-/Standschrank FP

bis 400 A, schutzisoliert, IP44 oder IP54

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500	205	●	●	●	●	●
650	205	●	●	●	●	●
800	205	●	●	●	●	●
950	205	●	●	●	●	●
1.100	205	●	●	●	●	●
1.250	205	●	●	●	●	●
1.400	205	●	●	●	●	●
1.550	205	●	●	●	●	●
1.700	205	●	●	●	●	●
1.850	205	●	●	●	●	●

02 Wand-/Standschrank FP

bis 400 A, geerdet, IP44 oder IP54

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500	205	●	●	●	●	●
650	205	●	●	●	●	●
800	205	●	●	●	●	●
950	205	●	●	●	●	●
1.100	205	●	●	●	●	●
1.250	205	●	●	●	●	●
1.400	205	●	●	●	●	●
1.550	205	●	●	●	●	●
1.700	205	●	●	●	●	●
1.850	205	●	●	●	●	●

bis 800 A, schutzisoliert, IP55

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500 275	● ● ● ●	●
650 275	● ● ● ●	●
800 275	● ● ● ●	●
950 275	● ● ● ●	●
1.100 275	● ● ● ●	●
1.250 275	● ● ● ●	●
1.400 275	● ● ● ●	●
1.550 275	● ● ● ●	●
1.400 400	● ● ●

04 Wandschrank FR

bis 800 A, geerdet, IP55

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500 275	● ● ● ●	●
650 275	● ● ● ●	●
800 275	● ● ● ●	●
950 275	● ● ● ●	●
1.100 275	● ● ● ●	●
1.250 275	● ● ● ●	●
1.400 275	● ● ● ●	●
1.550 275	● ● ● ●	●
1.400 400	● ● ●

bis 800 A, schutzisoliert, IP55

• Sockel inklusiv, 100 oder 200 mm, ab 550 mm zusätzlich mit Klarsichttür erhältlich.

06 Standschrank FR

bis 800 A, geerdet, IP55

• Sockel inklusiv, 100 oder 200 mm, ab 550 mm zusätzlich mit Klarsichttür erhältlich.

Bausätze für maximale Flexibilität

Maßgeschneidert für den Profi: Über 260 nicht vormontierte Bausätze bieten Ihnen maximale Flexibilität bei Bestückung, Einbau und Verdrahtung. Alle Bausätze bestehen aus Turmunter- und -oberteilen, Geräteträger, Berührungs-

schutzabdeckung und weiteren Komponenten wie Blindabdeckungen oder Isolationselementen. Die Einzelteillieferform erhöht Ihre Wert- schöpfung beim Aufbau der Schaltanlage.

Bausätze univers N bis 1.600 A:

-kostenoptimierte Bausätze für die Ansprüche des SAB
-Minimierungdes Lagervolumens
-höhereWertschöpfung und mehr Flexibilität beim Aufbau der Schalt anlage durch Einzelteillieferform

univers N Bausätze bis 1.600 A

07 Anreihstandschrank FG
bis 1.600 A, geerdet, IP41

Schutzisoliert, IP54

1.900 400

●

●

●

* Mit Klarsichttür.

Schützen

Mit Leistungs- schaltern hw+ und h3+

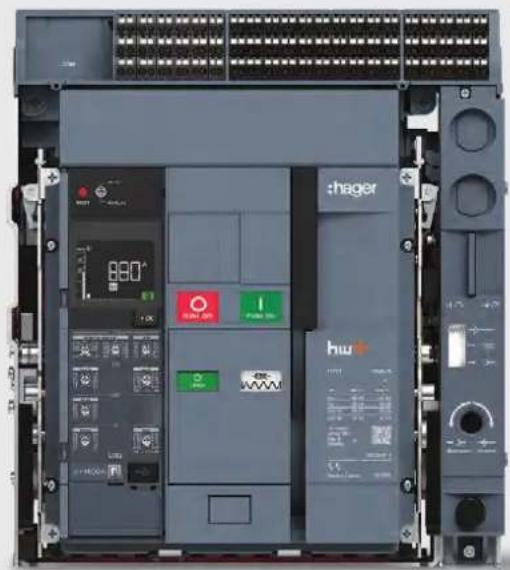

Hochleistungssportler brauchen ein starkes Herz. Ebenso wie Hochleistungsanlagen. Der offene Leistungsschalter HW1 aus der Produktfamilie hw+ wurde speziell für das System univers N bis 1.600 A entwickelt. Er macht Ihre NSHV zu einer unschlagbaren Kombination für den trafonahen Einsatz. Die kompakten Leistungsschalter h3+ schützen zuverlässig gegen Überlast und Kurzschluss und sorgen für optimale Leistungs- und Lasttrennschalter über alle Anlagenbereiche.
