BEDIENUNGSANLEITUNG UC12BA HAGER

Energie verteilen mit System

Verteilen. Schützen. Planen.

:hager

Das Hager Universum für Schalt- anlagen

Das Ganze ist mehr als die Summe seiner Teile. Aber nur wenn alle Teile gut zusammenspielen, entsteht ein harmonisches Ganzes. Der „Urknall“ zum Hager Universum ereignete sich vor über 60 Jahren – mit dem ersten seriengefertigten Einbau-Zählerschrank im deutschen Markt. Daraus entstand in den 1990er Jahren das System univers Z für den Wohnbau, gefolgt vom System univers N für den Gewerbebau. Seitdem dehnt sich das univers N-Universum immer weiter aus und passt sich neuen Anforderungen kontinuierlich an. Das Ergebnis ist ein Komplettsystem von 63 bis 1.600 A, in dem alle Komponenten perfekt aufeinander abgestimmt sind. Von normgerechten Planungstools über das modulare Schrank- und Innenausbausystem bis hin zu offenen und kompakten Leistungsschaltern für maximalen Schutz.

Planen

Seite 34

Ob Einkaufszentrum, Bürokomplex oder Universität – in Gebäuden und Infrastrukturen mit viel Betrieb muss jederzeit eine geordnete Energieversorgung sichergestellt sein. Hier kommt Ihnen unser modulares System univers N auf ganzer Linie entgegen. Durch einfache Konfiguration, flexible Konstruktion und schnelle Installation. Ganz gleich, ob Sie als Planer, Elektroinstallateur oder Schaltanlagenbauer unterwegs sind.

Als Planer entscheiden Sie, welche Anlage wo eingesetzt wird. Unser Planungstool Hagercad und unsere Ausschreibungssoftware Hagerplan helfen Ihnen in der Konzeptionsphase, die passende Anlage für die gewünschte Anforderung leistungs- und normgerecht auszulegen.

Als SAB können Sie sich zeitsparend an unseren Planungsskizzen orientieren. Alle Kupferanschlüsse sind bereits geprüft und zertifiziert. Unsere Planungs tools helfen Ihnen bei der Anlagendokumentation und beim sicheren Bauartnachweis. Alle Hager Schaltanlagen erhalten Sie wahlweise in Einzelkomponenten, mechanisch vormontiert oder vollständig verdrahtet.

Das System univers N wurde in enger Zusammen arbeit mit Fachhandwerkern entwickelt und stetig verbessert. Es bietet alles, was Sie sich als Installa teur wünschen: einfache und schnelle Montage, maximale Flexibilität und ein Höchstmaß an Personensicherheit.

Bis 1.600 A

• Gewerbebetriebe
• Einzelhandel
• Einkaufszentren
• Bürogebäude
  – Bildungseinrichtungen

Verteilen

Mit dem System univers N

Wo viel Energie gebraucht wird, ist ein Höchstmaß an Schutz erforderlich. Mit dem bauartgeprüften Schranksystem univers N meistern Sie Ströme von 63 bis 1.600 A. Mit unseren Bausteinen und Bausätzen passen Sie Ihre Schaltanlage jeder individuellen Anforderung an. Gleichzeitig profitieren Sie von höchster Montagesicherheit, einfachem Handling und zuverlässigem Betrieb – und sind automatisch in der gesetzlichen Norm.

Schützen

Von der trafonahen Anwendung bis zur Unterverteilung

Das System univers N kann sowohl als Niederspannungshauptverteilung als auch für die Unterverteilung eingesetzt werden. In Kombination mit dem offenen Leistungsschalter HW1 (siehe Seite 24) empfiehlt es sich als NSHV schon ab dem einspeisenden Transformator.

Trafostation

Die Hauptverteilung direkt nach dem Trafo versorgt die nachgeordneten Unterverteilungen und muss hinsichtlich Verfügbarkeit und Sicherheit somit höhere Anforderungen erfüllen. Gerade im Kurzschlussfall soll die HV den Strom ausreichend lange aushalten können, um den Abgängen Zeit zu geben den Kurzschluss lokal abzuschalten. univers N mit dem neuen HW1 erfüllt die strengen Prüfkriterien diesbezüglich. Das garantiert Ihren Kunden maximale Anlagenverfügbarkeit im Servicefall.

Niederspannungshauptverteilung

Als NSHV kommt das System

univers N Hochstrom von 630

bis 1.600 A zum Einsatz.

Es ist bauartgeprüft nach

DIN EN 61439-1,-2.

Unterverteilungen

Als Unterverteilungen empfehlen sich je nach Leistungsanforderung die Systeme

• univers N 63 - 630 A
• univers Z bis 63 A
  – Feldverteiler univers
• Kleinverteiler volta
• Bauartgeprüft nach DIN EN 61439-1, -3.

Sicher verteilen von 63 A bis 1.600 A

Beim Thema Energieverteilung denken wir nicht nur an Kupferschienen und Schaltgeräte. Sondern auch an die Energie, die Sie für Installation und Inbetriebnahme aufwenden müssen. Dabei folgen wir der Devise: je weniger, desto besser. Deshalb machen wir Ihnen die Arbeit so einfach wie möglich – mit modularem Gehäuse, variablen Sammelschienen und flexiblem Innenausbau.

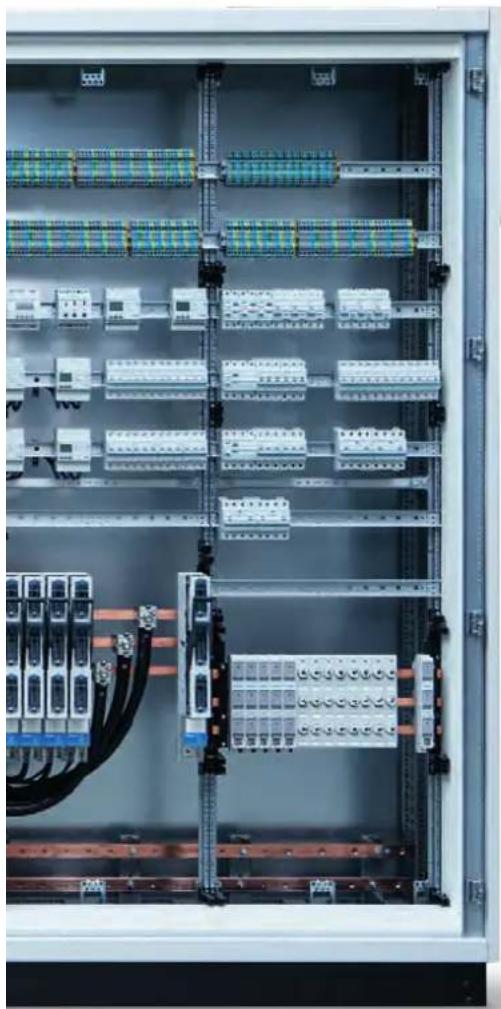

Solide ausgebaut – schnell eingebaut

Mit univers N Hochstrom haben wir unser Verteilerprogramm zu einem echten Profi-System ausgebaut. Die Systembausteine sind übersichtlich geordnet und umfassen alle sicherungslosen und sicherungsbehafteten Geräte für eine zuverlässige Energieverteilung. Für den Schaltanlagenbauer bedeutet das: höchste Montagesicherheit. Für den Gebäudebetreiber: langfristig zuverlässigen Betrieb.

Bauartgeprüft und normkonform

Als bauartgeprüftes Komplettsystem erfüllt univers N alle Anforderungen der DIN EN 61439-1, -2/-3. Das bietet Ihnen maximalen Personenschutz bei Installation und Wartung. Und Ihren Kunden maximalen Anlagenschutz im laufenden Betrieb.

Schnelle und einfache Planung

Mit der Leistungsfähigkeit erhöhen Sie Ihre Planungssicherheit und sparen Zeit: Die bewährte Planungssoftware Hagercad mit integriertem univers N Konfigurator unterstützt Sie dabei, das Beste aus Ihrem Projekt herauszuholen.

Modulares Gehäuse

Das Besondere am modularen univers N System: Einzelne Bausteine können flexibel zu einer Schaltanlage zusammengestellt werden. Dazu wählen Sie aus mehreren Schranktypen einfach die beste und günstigste Lösung für Ihre Anwendung. Das univers N Innenausbausystem passt in alle Schranktypen. Abdeckhauben aus torsionsbeständigem Kunststoff sorgen für zusätzliche Sicherheit und reduzieren die Montagezeit dank schraubenloser Verriegelungsbolzen.

Großes Geräte- portfolio

Unser Angebot an Schalt- und Schutzgeräten umfasst alles, was Sie für die Bestückung Ihrer Verteilung brauchen: Modulargeräte wie LS-, FI-Schalter, Überspannungsschutz sowie NH-Schaltgeräte, Leistungs- und Lasttrennschalter. Hinzu kommen Stromwandler und intelligente Zähl- und Messgeräte.

Vielfältige Sammel- schienensysteme

Bei uns finden Sie das passende Sammelschienensystem für eine sichere und flexible Stromverteilung: ob als 40- oder 60-mm-System mit passenden Bausteinen für Reiter - sicherungssockel bzw. NH-Sicherungsleisten oder als H-SaS, 185 mm, für bis zu 1.600 A, 1- bis 4-polig, in den Größen 12 x 5 bis 100 x 10 mm.

univers N Bausteine bis 630 A

univers N bietet Ihnen eine Vielfalt an Verteilerschränken mit typgeprüften Bausteinen im Leistungsspektrum 63 bis 630 A. Dazu be - kommen Sie von uns alle erforderlichen Schalt- und Schutzgeräte. Über 250 Bausteine – auf Trägerband vormontiert und mit Komfort-extras wie Verdrahtungsbügeln – ermöglichen eine einfache Montage und verringern Ihren Zeitaufwand erheblich.

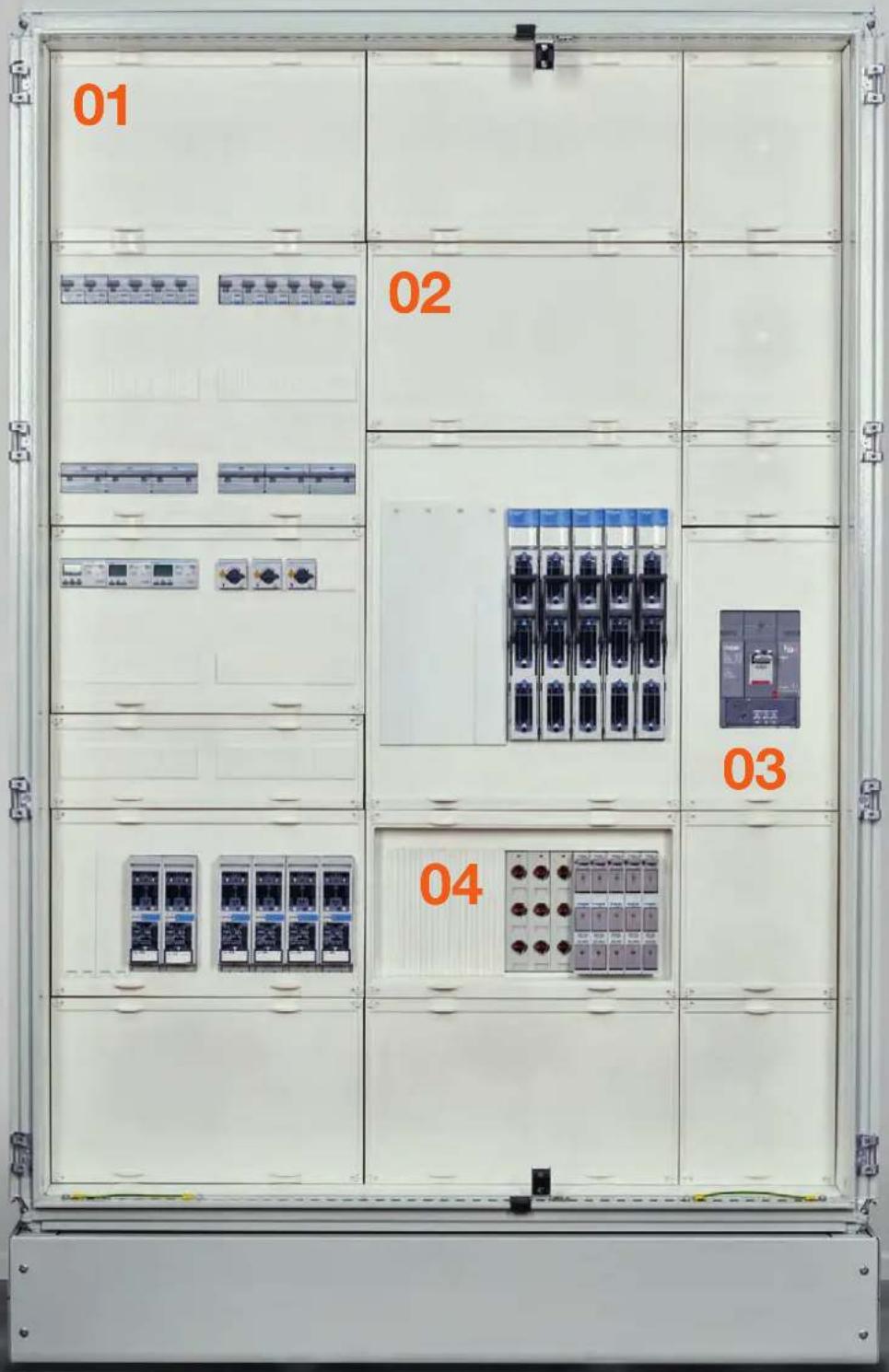

01

Modulargehäuse aus Stahlblech

• Wandschränke FP bis 400 A
• Wandschränke FR bis 630 A
• Standschränke FP bis 400 A
• Standschränke FR bis 630 A
• Anreihstandschränke FG bis 630 A
  – Schutzarten IP 44 bis IP 55
• Schutzklassen I + II
  -Feuerwiderstandsfähige Verteilerschränke, Brandschutz-Wandvorsatztüren und Zubehörteile mit erhöhtem Brandschutz

02

Bedarfsgerechtes Innenausbausystem

Über 250 Bausteine zum Aufbau einer bau-artgeprüften Schaltgerätekombination nach DIN EN 61439-1, -2/-3. Alle Bausteine auf Trägerband vormontiert, inkl. zusätzlicher Komfortfunktionen, z. B. Verdrahtungsbügel:

• Maßnorm: DIN 43870
• Reihenabstand: 150 mm
  – Schutzart bei geöffneter Tür: IP3X
• Bauform 1, berührungsgeschützt
• Abdeckungen aus Kunststoff
• Bausteine für waagerechte Modulargeräte
• Unverlierbare, steckbare Verschlussbolzen, serienmäßig mit Plombierbolzen

03

Schutz- und Schaltgeräte bis 630 A

-Leitungsschutzschalter(MCB)
-Fehlerstromschutzschalter(RCCB)
-FI-/LS-Schalter(RCBO)
-Kompaktleistungsschalter(MCCB)
-NH-Sicherungsschaltgeräte
-Reiter-Sicherungsssockel
- Sicherungsunterteile D0..., DII und DIII
-Brandschutzschalter(AFDD)
-Überspannungsschutz
-Multimediaanwendungen

04

Variable Sammelschienensysteme

• Schienenträger mit Abstand 40 + 60 mm mit Cu 12, 20, 30 x 5/10 mm für 250–630 A in 4-/5-poliger Ausführung
• Schienenträger mit Abstand 185 mm mit Cu 40 x 10 mm für 630 A, 3-polig
  -DrehbareN-/PE-Schienenträger: einfaches Ausrichten an den Anschlussleitungen durch um 360° drehbare Lagerung

Bauartgeprüft nach

DIN EN 61439

(VDE 0660, Teil 600)

Bausteine univers N:

• Bausteine auf Trägerband vormontiert
• Komfortextras wie Verdrahtungsbügel
• einfache und schnelle Montage
  -geringererZeitaufwand

univers N Bausätze bis 1.600 A

Höhere Stromstärken stellen strengere Anforderungen an die Sicherheit. Mit angepassten Bausätzen konnten wir das bewährte Innenausbausystem univers N zum echten Profisystem bis 1.600 A weiterentwickeln. Niederspannungs verteilungen für gewerbliche Gebäude, Infrastruktur und öffentliche Netze lassen sich so noch schneller und einfacher umsetzen.

01

Modulargehäuse

• Standschränke FR bis 800 A
• Anreihstandschränke FG bis 1.600 A
• Schutzklassen I + II
• Schutzarten IP41, IP54 + IP55
• Schrankgerüst und Verkleidungen aus robustem 1,5 mm robustem Stahlblech

02

Bedarfsgerechtes Innenausbausystem

Über 300 Bausätze zum Aufbau einer bauartgeprüften Schaltgerätekombination nach DIN EN 61439-1, -2/-3. Alle Bausätze in Einzelteilen mit Berührungs schutzabdeckung, Türmen und Befestigungs elementen lieferbar:

• Maßnorm: DIN 43870
• Reihenabstand: 150 mm
  – Schutzart bei geöffneter Tür: IP3X
• Bauform 1, berührungsgeschützt
• Abdeckungen aus Kunststoff
• Unverlierbare, steckbare Verschlussbolzen, serienmäßig mit Plombierbolzen

03

Schutz- und Schaltgeräte bis 1.600 A

-Leitungsschutzschalter(MCB)
-Fehlerstromschutzschalter(RCCB)
-FI-/LS-Schalter(RCBO)
-Kompaktleistungsschalter(MCCB)
- Offener Leistungsschalter (ACB)
-NH-Sicherungsschaltgeräte
-Reiter-Sicherungssockel
- Sicherungsunterteile D0..., DII und DIII
-Brandschutzschalter(AFDD)
-Überspannungsschutz
-Multimediaanwendungen

04

Variable Sammelschienensysteme

• Schienenträger mit Abstand 40 + 60 mm mit Cu 12, 20, 25, 30 x 5/10 mm für 250–630 A in 4-/5-poliger Ausführung
• Schienenträger mit Abstand 50 mm für vertikale Verdrahtung, vereinfacht durch geneigte Cu-Schiene, 25 x 4/6, 30 x 5/10 mm bis 630 A
• Schienenträger mit Abstand 185 mm mit Cu 40/60/80/100 x 10 mm bis 1.600 A, 3-polig

Bausätze univers N:

- Bausatz in Einzelteilen mit Abdeckplatte, Türmen und Gerätebefestigungselement -höhereFlexibilität -mehrWertschöpfung

Für jedes Gebäude das richtige Gehäuse

Ob als Wandaufbau-, Stand- oder Anreihstandschrank – das System univers N bietet ein umfangreiches Sortiment an Verteilergehäusen in allen gefragten Höhen und Breiten. Durchdachte Features machen Ihnen Transport, Aufstellung und Montage leicht. Für den Einsatz in Fluchtwegen oder für den Funktionserhalt bieten wir zertifizierte Brandschutzgehäuse an.

Wand- oder Standschrank FP

Ideal für kleinere Anlagen bis 250 A. Der Wand-/Stand-schrank FP punktet mit der bewährten Technik und Optik des bekannten Hager Zählerschranks: Er passt sich bauseitigen Gegebenheiten perfekt an, bietet hohen Betriebs-komfort und ist schnell und sicher überall installiert.

• Schutzarten: IP44 und IP54
• Geerdet oder schutzisoliert
• Geringe Bautiefe: 205 mm
  -BewährteZählerschranktechnik
  -VieleKombinationsmöglichkeiten

Die goldene Mitte: Der Wand-/Standschrank FR empfiehlt sich für Anwendungen bis 630 A und erfüllt erhöhte Anforderungen an die Umgebungsbedingungen. Die fest eingepresste Rückwand bietet mehr Stabilität als herkömmliche, punktgeschweißte Wände. Umlaufend geschäumte Dichtungen mit hoher Temperatur- und Ölbeständigkeit sorgen für besseren Anlagenschutz.

Für alle, die Großes vorhaben: Anreihschränke FG bieten Ihnen nahezu unbegrenzte Gestaltungsflexibilität bis 1.600 A. Mit dem durchdachten Rahmenprofil lassen sich beliebig viele Einzelschränke sicher und formstabil verbinden. Ideal für Anwendungen, die viel leisten und aushalten müssen. Der Anreihschrank FG erfüllt höchste Anforderungen an den Personen- und Anlagen-schutz.

Wand- oder Standschrank FR Anreihschrank FG

-Schutzart:IP55
- Geerdet oder schutzisoliert
- Zwei Bautiefen: 275 und 400 mm
- Robust für Gewerbe- anwendungen
-VielfältigeKabeleinführungen

• IP41/IP54 geerdet oder schutzisoliert
• Anreihschrank für Hauptverteilungen
• Große Bautiefe: 400 und 600 mm
  -MaximalerVerdrahtungsraum
  -HoherKurzschlusswiderstand und einbaubare Verlustleistung

Eröffnet ungeahnte Möglichkeiten

Bausteine für die schnelle Montage

Ideal für Eilige: Über 250 vormontierte Bausteine bieten Ihnen maximale Individualität und einfache Handhabung. Alle Bausteine werden mit aufTrägerbändernvormontiertenBefestigungsschrauben, Turmunterteilen und Geräteträgern geliefert. Sie lassen sich einfach mit Geräten

bestücken und mit den zugehörigen Turmober- teilen und der Berührungsschutzabdeckung in die Schaltgerätekombination einfügen. Bei aller Schnelligkeit steht Ihre Montagesicherheit stets im Vordergrund.

• schnelle Montage der vormontierten Bausteine
• einfache und sichere Positionierung auf Tragschiene durch Trägerband-Montage
  -Integrierte Verdrahtungsbügel sorgen für eine geordnete Kabelführung

univers N Bausteine bis 630 A

01 Wand-/Standschrank FP

bis 400 A, schutzisoliert, IP44 oder IP54

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500	205	●	●	●	●	●
650	205	●	●	●	●	●
800	205	●	●	●	●	●
950	205	●	●	●	●	●
1.100	205	●	●	●	●	●
1.250	205	●	●	●	●	●
1.400	205	●	●	●	●	●
1.550	205	●	●	●	●	●
1.700	205	●	●	●	●	●
1.850	205	●	●	●	●	●

02 Wand-/Standschrank FP

bis 400 A, geerdet, IP44 oder IP54

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500	205	●	●	●	●	●
650	205	●	●	●	●	●
800	205	●	●	●	●	●
950	205	●	●	●	●	●
1.100	205	●	●	●	●	●
1.250	205	●	●	●	●	●
1.400	205	●	●	●	●	●
1.550	205	●	●	●	●	●
1.700	205	●	●	●	●	●
1.850	205	●	●	●	●	●

bis 800 A, schutzisoliert, IP55

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500 275	● ● ● ●	●
650 275	● ● ● ●	●
800 275	● ● ● ●	●
950 275	● ● ● ●	●
1.100 275	● ● ● ●	●
1.250 275	● ● ● ●	●
1.400 275	● ● ● ●	●
1.550 275	● ● ● ●	●
1.400 400	● ● ●

04 Wandschrank FR

bis 800 A, geerdet, IP55

	Breite	300	550	800	1.050	1.300
Höhe Tiefe
500 275	● ● ● ●	●
650 275	● ● ● ●	●
800 275	● ● ● ●	●
950 275	● ● ● ●	●
1.100 275	● ● ● ●	●
1.250 275	● ● ● ●	●
1.400 275	● ● ● ●	●
1.550 275	● ● ● ●	●
1.400 400	● ● ●

bis 800 A, schutzisoliert, IP55

• Sockel inklusiv, 100 oder 200 mm, ab 550 mm zusätzlich mit Klarsichttür erhältlich.

06 Standschrank FR

bis 800 A, geerdet, IP55

• Sockel inklusiv, 100 oder 200 mm, ab 550 mm zusätzlich mit Klarsichttür erhältlich.

Bausätze für maximale Flexibilität

Maßgeschneidert für den Profi: Über 260 nicht vormontierte Bausätze bieten Ihnen maximale Flexibilität bei Bestückung, Einbau und Verdrahtung. Alle Bausätze bestehen aus Turmunter- und -oberteilen, Geräteträger, Berührungs-

schutzabdeckung und weiteren Komponenten wie Blindabdeckungen oder Isolationselementen. Die Einzelteillieferform erhöht Ihre Wert- schöpfung beim Aufbau der Schaltanlage.

Bausätze univers N bis 1.600 A:

-kostenoptimierte Bausätze für die Ansprüche des SAB
-Minimierungdes Lagervolumens
-höhereWertschöpfung und mehr Flexibilität beim Aufbau der Schalt anlage durch Einzelteillieferform

univers N Bausätze bis 1.600 A

07 Anreihstandschrank FG
bis 1.600 A, geerdet, IP41

Schutzisoliert, IP54

1.900 400

●

●

●

* Mit Klarsichttür.

Schützen

Mit Leistungs- schaltern hw+ und h3+

Hochleistungssportler brauchen ein starkes Herz. Ebenso wie Hochleistungsanlagen. Der offene Leistungsschalter HW1 aus der Produktfamilie hw+ wurde speziell für das System univers N bis 1.600 A entwickelt. Er macht Ihre NSHV zu einer unschlagbaren Kombination für den trafonahen Einsatz. Die kompakten Leistungsschalter h3+ schützen zuverlässig gegen Überlast und Kurzschluss und sorgen für optimale Leistungs- und Lasttrennschalter über alle Anlagenbereiche.

Verteilen

Maximale Flexibilität Minimaler Platzbedarf

Platz ist nicht nur in der kleinsten Hütte, sondern vor allem im modularen Gehäuse des univers N. Insbesondere der offene Leistungsschalter HW1 lässt sich durch seine kompakte Bauform perfekt integrieren – sei es in der praktischen Einschubtechnik oder als Festeinbau. Drum herum bleibt jede Menge Platz für Sie. So sorgen wir für schnelle, einfache und sichere Montage. Und Sie für saubere Arbeit und ein aufge räumtes Gesamtbild.

Einfacher Anschluss – wirtschaftlicher Betrieb

univers N Niederspannungshauptverteilung (NSHV) zeichnet sich durch ihre hohe Anschluss- und Anwendungsflexibilität aus: zum Beispiel durch den kosteneffizienten Direktanschluss an das 185-mm-Sammelschienen system. Der offene Leistungsschalter HW1 lässt Ihnen viel Raum für Kabel und Leitungen. Neben dem „Herzen“ finden weitere Schalt- und Steuerorgane bequem Platz: zum Beispiel Stromwandler für Messungen und Energie-monitoring oder Schutzrelais für die Einbindung erneuer barer Energien. Optimale Voraussetzungen für einen energieeffizienten und wirtschaftlichen Anlagenbetrieb.

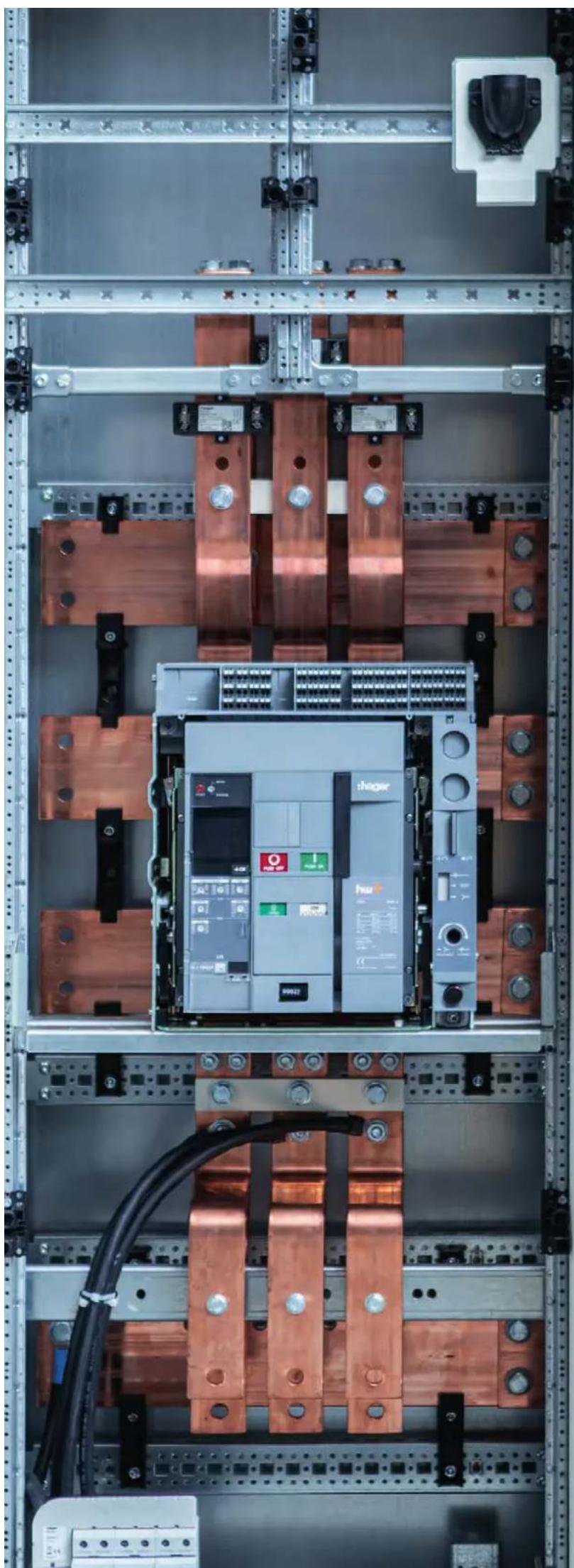

Schnelle Wartung – bester Service

Der HW1 macht sich für den trafonahen Einsatz in der Niederspannungshauptverteilung stark, da er bei selektiver Einstellung die Kurzschlussströme ausreichend lange halten kann, ohne auszulösen. Auch nach der Auslösung zeigt er sich besonders sicher und kundenfreundlich: Die optionale Einschubtechnik ermöglicht Wartungsarbeiten ohne Abschalten der Anlage. Das garantiert Ihren Kunden maximale Anlagenverfügbarkeit im Servicefall.

-Direktanschlussan 185-mm-SaS-System
-Hauptsammelschienen- systeme bis 1.600 A
-Wandleranlagenfür jede Stromstärke
- Trafonahe Anwendung als Hauptverteiler
-OffenerLeistungsschalter in kompakter Bauform
- Als Festeinbau oder mit Einschubtechnik verfügbar

Ihr Plus an Schutz hw+ und h3+

Leistungsschalter sind das Herzstück jeder Energie - ver teilung. Mit unseren neuen Serien hw+ und h3+ sorgen sie für Selektivität und maximale Anlagenverfügbarkeit – von der trafonahen NSHV bis zur Unterverteilung.

Der offene Leistungsschalter HW1 kombiniert benutzerfreundliche Funktionen mit flexiblen Anschlussmöglichkeiten. Die elektronische Auslöseeinheit ermöglicht die punktgenaue Einstellung aller Schutzparameter über Einstellräder an der Vorderseite sowie die Echtzeit-visualisierung der Einstellwerte über das kontraststarke LCD-Display.

hw+

Merkmale

Produktfamilie hw+
Produkttyp Offener Leistungsschalter
Baugröße HW1
Polzahl 3P und 4P
Normen	IEC 60947-2
Einbauart Festeinbau und Einschubtechnik
Nennstrombereich 630 bis 1.600 A
Ausschaltvermögen 42 kA/55 kA/66 kA

hager.de/hwplus

Merkmale

Produktfamilie h3+

Produkttyp Kompaktleistungsschalter

Baugröße P160, P250, P630

Polzahl 3P und 4P

Normen

IEC 60947-2

Einbauart Festeinbau

Nennstrombereich 25 bis 630 A

Ausschaltvermögen 25 bis 110 kA

Zuverlässiger Schutz gegen Überlast und Kurzschluss: Mit h3+ Kompaktleistungsschaltern stehen Ihnen über 300 Gerätevarianten für die unterschiedlichsten Leistungsanforderungen zur Verfügung – ideal für die integrierte Überwachung aller Anlagenbereiche und maximale Energietransparenz. Vier Auslöseeinheiten sorgen für bedarfsgerechte Einstellflexibilität.

hager.de/h3plus

Sichere Inbetrieb- nahme von

Leistungsschalter

Ein zentraler Teil Ihrer Schrankplanung ist die Auslegung der Schutzeinstellungen. Hier helfen Ihnen unsere Soft -ware- und Inbetriebnahme-Tools schnell und zuverlässig weiter – vom Web-Konfigurator über Hagercad bis hin zum Inbetriebnahme-Tool Hager Power setup für den offenen Leistungsschalter HW1.

01

Praktisch vorkonfiguriert

Auch wenn jedes Verteilersystem individuell betrachtet werden muss: Die Voreinstellungen in Hagercad machen die Erstinstallation des HW1 so einfach wie möglich.

02 Einfach exportiert

Alle Schutzeinstellungen können aus Hagercad exportiert und in das HW1-Inbetriebnahme-Tool Hager Power setup überführt werden.

* Ab Dez. 2022 besteht die Möglichkeit, die Kompaktleistungsschalterserie h3+ mit der Inbetriebnahmesoftware Hager Power setup zu bedienen.

03 Sicher installiert & dokumentiert

Mit Hager Power setup übertragen Sie Ihre Parametrierung auf den offenen Leistungsschalter. Dazu verbinden Sie das Inbetriebnahme-Tool und Ihren PC über den vorderseitigen USB-C-Anschluss mit der elektronischen Auslöseeinheit des HW1.*

Hager Power setup ermöglicht eine lückenlose Dokumentation aller Arbeitsschritte und dient Ihnen als Nachweis, dass alle Einstellungen ordnungs - gemäß vorgenommen wurden.

Web-Konfigurator für HW1

Einen schnellen Einstieg bietet Ihnen unser HW1 Web-Konfigurator. Die Abfrage leitet Sie gezielt zum passenden Leistungsschalter für Ihre Anforderungen.

hager.de/hwpluskonfi

Ein System.

Alles drin.

Mit Hager verteilen Sie nicht nur Energie, sondern auch Sicherheit, Kontrolle und Wirtschaftlichkeit. Unser Ein bau gerätesortiment umfasst alles, was der moderne Gebäude- und Anlagenbetrieb erfordert. Die durchdachte Schalt anlagenkonstruktion ermöglicht eine effiziente Raumausnutzung – und lässt gleichzeitig Platz für den zukunftssicheren Ausbau.

Das A und O jeder Energieverteilung ist maximale Personen- und Anlagensicherheit. Neben unseren offenen und kompakten Leistungs schaltern finden Sie bei uns ein breites Sortiment an elektrischen Schutzengeln: z. B. NH-Sicherungslasttrenn schalter, -Schaltleisten, Lasttrennschalter sowie alle Arten von Sicherungseinsätzen und Reihen einbaugeräten.

Zählen

Vertrauen ist gut, Kontrolle ist besser: Unsere neueste Energiezähler-Generation ermöglicht effizientes Energiemonitoring bis 6.000 A. Dabei stehen Ihnen die unterschiedlichsten Anwendungen zur Verfügung: Direkt- oder Wandlermessung, Gesamt-oder Teilzählung, mit M-Bus- oder Modbus-Schnitt stelle sowie optionaler MID-Zertifizierung. Alle Verbräuche können vor Ort über das LCD-Display oder übereinen Kommunikationsausgangper Fernab frage abge rufen und verwaltet werden.

Leitfaden

Schaltanlagenbau

Unser Leitfaden „Projektierung und Bau von Schaltanlagen nach DIN EN 61 439 (VDE 0660-600)“ führt Sie in fünf Schritten durch die Planung, Montage und Dokumentation Ihrer Niederspannungsschaltgerätekombination (SK). Außerdem finden Sie bei uns eine Checkliste zum Konformitäts bewertungsverfahren und eine Konformitätserklärung.

Jetzt downloaden unter

hager.de/leitfaden-schaltanlagen

Messen

Neben Energiezählern bieten wir verschiedene Multifunktionsmessgeräte für Reiheneinbau oder Türmontage an. Dazu erhalten Sie die passenden Impulsausgänge, Speicher- und Kommunikationsmodule für Ethernet Jbus/Modbus. Die Messgeräte können über vier Drucktaster bedient und konfiguriert werden. Das große LCD-Display mit Hintergrundbeleuchtung zeigt die gewünschten Messwerte an.

Steuern

Erneuerbare Energien sind auf dem Vormarsch: Mit dem offenen Leistungsschalter HW1 und unseren NA-Schutzrelais meistern Sie alle Anforderungen an den Netz- und Anlagenschutz, z. B. für die Einbindung von Photovoltaik-, Wind-, Wasserkraft- oder KWK-Anlagen sowie von Energiespeichern, Stirlinggeneratoren oder Brennstoffzellen.

Planen

Verteilen

Mit Hagercad und Hagerplan

Gut geplant ist halb installiert: Um die Konfiguration und Inbetriebnahme Ihrer univers N Schaltanlage so einfach wie möglich zu machen, unterstützen wir Sie mit maßgeschneiderten Tools: von der Planungs-software Hagercad mit integriertem univers N Konfi gurator über den HW1 Web-Konfigurator bis hin zum Inbetriebnahme-Tool Hager Power setup. Bei der Ausschreibung Ihrer Niederspannungsverteilung hilft Ihnen die Software Hagerplan.

Schützen

Planungssoftware Hagercad

Mit Hagercad erreicht die normgerechte Planung von Niederspannungsverteilungen eine neue Dimension. Nicht nur in der Größe, auch in der Anschaulichkeit. Alles, was Sie konfigurieren, lässt sich ansprechend visualisieren: in 2D oder 3D, Schwarzweiß oder Farbe. Ihre „Vision“ können Sie vergrößern, verändern und in alle Richtungen drehen. So nimmt Ihre Planung Gestalt an, bevor sie Gestalt annimmt.

Hagercad erhalten Sie in zwei Versionen: Hagercad.basic oder Hagercad.expert. Testen Sie eine unserer Hagercad Versionen für 30-Tage kostenlos oder überzeugen Sie sich direkt vom vollen Umfang der Hagercad.expert.

Hagercad.basic

- 630 bis 1.600 A

-Stromlaufpläne1-polig

-Etikettenprogramm

-3D-Aufbauplänemit Wärmeberechnung

-Kalkulationsprogramm

-Kostenlos

Hagercad.expert

- bis 1.600 A

-Stromlaufpläne1-polig, Stromlaufpläne allpolig

-Etikettenprogramm

-3D-Aufbauplänemit Wärmeberechnung

-Kalkulationsprogramm

-Türkommunikation

-BIMExport

- Hager Power setup

- Einmalig 500 € netto

Jetzt downloaden unter hager.de/hagercad

Jetzt in Hagercad: univers N Konfigurator

Mit dem univers N Konfigurator in Hagercad gelingt die Auslegung funktionsbasierter Schrankkombinationen bis 1.600 A schneller, lückenloser und fehlerfreier als je zuvor. Der Konfigurator ergänzt notwendiges und optionales Systemzubehör automatisch in Abhängigkeit von der gewählten Netzform. Sie erhalten eine vollständige Projekt-dokumentation, einen Aufbauplan mit allen Anschlüssen, eine Materialliste und eine verbindliche Preiskalkulation.

01

Einfach

• Einfache und intuitive Oberfläche
  -SchnellePlanung
• Keine Tiefenkenntnisse notwendig

• Planung mit 185-mm-Sammelschienensystem
• automatische PE- und N-Leiter-Ergänzung
  -3D-Ansicht
• automatische Bemaßung

02

Sicher

• Ergänzung der notwendigen Kupferanbindungen
• Speicherung der Voreinstellungen möglich
• Unterstützung durch Auswahlhilfen

• Planung aus einer Software
  -Verlustleistungsberechnung
  -Vollständige Planungsdokumentation

Einfach ausschreiben mit Hagerplan

Hagerplan erleichtert Ihren Arbeitsalltag als Elektro planer auf allen Ebenen. Mit dem bewährten Aus schreibungstool erstellen Sie detaillierte Leistungs verzeichnisse für Niederspannungsverteilungen und Verlegesysteme. Ihre ausgewählten Ausschreibungstexte können in jedes Standard-AVA*-Programm importiert werden.

Selbsterklärend und kostenlos

Hagerplan kostet Sie keinen Cent und wenig Zeit. Sie brauchen weder spezifische Produktkenntnisse noch eine Vorabschulung. Das geführte Auswahlmenü sorgt dafür, dass Sie nichts übersehen. Die Software wird regelmäßig aktualisiert. So bleiben Sie immer auf dem Laufenden.

Niederspannungs- verteilungen und Verlegesysteme

Mit Hagerplan fertigen Sie Leistungs - verzeichnisse für zwei Hager Produktbereiche an:

–Niederspannungsverteilungenmit ausgewählten Einbaugeräten

-Leitungsführung und Raumanschlusssysteme (ohne Verdrahtungskanäle)

Als Ausgabeformat können Sie zwischen Word-, PDF- und GAEB-XML-Datei wählen. GAEB-XML-Dateien lassen sich in alle gängigen AVA-Programme importieren.

Textlängenanpassung und Kostenschätzung

Hagerplan bietet Ihnen detaillierte Baugruppen- und Ausschreibungstexte. Dabei haben Sie die Wahl zwischen Kurz-, Standard- oder Langtext. Für Verlegesysteme können Sie über die Artikelnummern zudem eine erste Kostenschätzung vornehmen. Ein echter Mehrwert für kostenbe wusste Planer! Alle Ausschreibungs texte finden Sie in unserem Online- Katalog auf hager.de oder auf ausschreiben.de.

Jetzt registrieren und kostenlos downloaden: hager.de/hagerplan

Service

Energieverteilung ist ein weites Feld. Wir unterstützen Sie auf ganzer Linie. Unsere Seminare zum Themenkomplex Schaltanlagen und Schutzgeräte vermitteln Ihnen fundiertes Praxiswissen. Eins unserer 10 Technischen Service Center begleitet Sie in Ihrer Region durch alle Phasen der Installationsplanung. Und unser Außendienst Zweckbau besucht Sie gerne vor Ort und steht Ihnen mit Rat und Tat zur Seite.

Trainings von Profis für Profis

Ganz gleich, ob Planer, Elektrohandwerker oder Schaltanlagenbauer – in unseren Seminaren verraten wir Ihnen viele Tipps und Tricks für die tägliche Praxis. Fundierte Workshops in hochmodernen Trainings centern bieten für jeden Kenntnisstand das passende Weiterbildungsprogramm. Bei Fragen sind unsere erfahrenen Trainer für Sie da. Bestimmt ist auch für Sie etwas dabei.

Vertiefen Sie Ihr Wissen!

Immer für Sie da: unsere Experten

Wir unterstützen Sie nicht nur in der Theorie, sondern auch in der Praxis – sei es telefonisch, per Mail oder durch unseren Außendienst Zweckbau vor Ort.

Erste Hilfe: Hager Support Team

Sie stehen auf der Baustelle und wissen nicht weiter? Oder haben allgemeine Fragen zu Installationsverteilungen, Schutzgeräten oder Planungssoftware? Unser Expertenteam von der Technischen Anwendungsberatung beantwortet sie Ihnen schnell und umfassend: per Telefon, Mail oder Online-Kontaktformular.

hager.de/tab

10 x für Sie vor Ort: Technische Service Center

Bei regionsspezifischen Zählerplatzplanungen sowie bei Planungen von Schaltanlagen unterstützt Sie eines unserer 10 Technischen Service Center in Ihrer Nähe. Die engagierten Mitarbeiter des TSC begleiten Sie durch alle Planungsphasen: von der Grundlagen-ermittlung über die Ausführungsplanung bis zur Projekt entwicklung.

hager.de/tsc

Alles auf dem Schirm: Hager Mediathek

Ob Produktinformationen, Kataloge, Bestellhilfen, Hager Tipps oder Informationsbroschüren für Ihre Kunden: In unserer Online-Mediathek finden Sie ca. 200 Dokumente, gegliedert nach Themenbereich en, Marken oder Dokumententyp. Alle Materialien können Sie direkt downloaden und teilen oder als hochwertige Printausgabe bei uns bestellen.

hager.de/mediathek

Aufbau Abdeckung geschlossen			Bausteine mit MontageplatteAbdeckung geschlossenmit Montageplatten absenkbar
Anwendung für	Reserve		mit Montageplattenmax. Einbautiefe 158 mm
			Bausteine AbmessungenH x B (mm)		Maße der M-PlatteH x B (mm)
			150 x 250300 x 250450 x 250150 x 500300 x 500450 x 500600 x 500450 x 750		100 x 194240 x 194390 x 194100 x 444240 x 444390 x 444540 x 444390 x 694
Höhe x Breite 250 500 250 500 750
75	UD01F1(1)	UD02F1(1)
150	UD11F1UC11BA	UD12F1UC12BA	UD11C1UC11MP	UD12C1UC12MP
300	UD21F2(3)UD21F1UC21BA	UD22F1UC22BA	UD21C1UC21MP	UD22C1UC22MP
450	UD31F2(3)UD31F1UC31BA	UD32F1UC32BA	UD31C2(3)UD31C1UC31MP	UD32C2(3)UD32C1UC32MP	UD33C2(3)UD33C1
600	UD41F2(3)UD41F1UC41BA	[5GxK]UD42F1UC42BA		UD42C1

(1) Satz = 2 Stück
(2) Kabelabfangschiene
(3) mit Klarsichtscheibe

Legende:
Bausteine - vormontiert auf Bausteinträgerband
Bausätze - Einzelteillieferform nicht vormontiert

Aufbau Abdeckung geschlossenmit waagerechten HutschienenAbstand 150 mm					mit senkrechtenHutschienen		mitwaagerechtenHutschienen	teilweise geschlitzt mitsenkrechtenHutschienen
Anwendung für ReihenklemmenwaagerechtIsoteile für schutzisolierten Aufbau liegen bei					für Reihenklemmen senkrechtIsoteile für schutzisolierten Aufbau liegen bei		fürEinspeise-klemmen95-240 mm^2	für Reihenklemmen und Modulargerätesenkrecht
Höhe x Breite 250 500		750 250 500	250 250
150	Hutschiene Niveau hoch
		UD11A1UC11RK	UD12A1UC12RK	UD13A1
300	Hutschiene Niveau hoch tief
		UD21A1UC21RK	UD22A1UC22RK	UD23A1UC23RK	UD21A2	UD22A2 UD21A3	UD21G2
450	Hutschiene Niveau hoch tief hoch
		UD31A1UC31RK	UD32A1UC32RK	UD33A1UC33RK	UD31A2	UD31A3
600	Hutschiene Niveau hoch tief hoch tief							1x30 PLE
		UD41A1	UD42A1		UD41A2			UD41G2

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert

Aufbau Abdeckung		geschlitztmit waagerechten HutschienenAbstand 150 mm			Abdeckung geschlitztmit waagerechtenHutschienen Abstand 150 mmmit durchgehendem Schlitz		Abdeckung geschlitztmit waagerechtenHutschienen Abstand150 mmmit flacher Haube
Anwendung für Reiheneinbaugerätemit senkrechter Leitungsführung					für Reiheneinbaugerätemit senkrechter Leitungsführung		für Reiheneinbaugerätemit erweiterter senkrechterLeitungsführung
Höhe x Breite 250		500 750 500 750 250 250
150	HutschieneNiveau hoch	1x12 PLE	2x12 PLE 3x12 PLE	LE 26 PLE 40 PLE
		UD11B1UC11MG	UD12B1UC12MG	UD13B1UC13MG	UD12B2 UD13B2
300	HutschieneNiveau hoch tief	2x12 PLE	4x12 PLE 6x12 PLE	LE 52 PLE		20 PLE 40 PLE
		UD21B1UC21MG	UD22B1UC22MG	UD23B1UC23MG	UD22B2		UD21B3	UD22B3
450	HutschieneNiveau hoch tief hoch	3x12 PLE	6x12 PLE 9x12 PLE	LE 78 PLE		30 PLE 60 PLE
		UD31B1UC31MG	UD32B1UC32MG	UD33B1UC33MG	UD32B2		UD31B3	UD32B3
600	HutschieneNiveau hoch tief hoch tief	4x12 PLE	8x12 PLE
		UD41B1UC41MG	UD42B1UC42MG

(1) Flachhaube 18 mm

(2) Achtung: Ausschnitt nur 430 mm

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert

Aufbau

AbdeckungNH-Sicherungslasttrennschalterauf Hutschienen oder Montageplatten

Abdeckung fürLeistungsschalteroder Lasttrennschalterauf Hutschienenoder Montageplatten

Abdeckung für Lasttrenn -schalter und Umschalterauf Montageplatte

An-wen-dung

für NH-SicherungslasttrennschalterBaustein für NH2-Trenner nicht in Schränke 205/218 mm einbaubar

für Lasttrennschalter HA...Bausteine 630A nicht in Schränke 205/218 mmeinbaubar

für Last-umschal-ter HI4...

für Last-umschal-ter HIB...

für Lasttrennschalter mit Sicherungen HFD

für Last-umschal-ter HI4...

für Last-umschal-ter HIB...

Höhe x Breite

250 250 500

500 250 500

500 500 500

250 500 500

500

300

2xNH00bzw.4xNH000[252G]UD21D2BUC21ST0

1xNH00 bzw.2xNH000+2x17PLE[GHGB]UD22H1B

4xNH00 bzw.8xNH000[IMAGE]UC22ST0

1x160AUK21R1UC21TR0[24WK]250A/400AUK21S1 UKUC21TR2

K22U1 UK22V1* UK21UC22TU2

L1A UK22U1 UK22V1*UC22TM2*^mit Motor-antrieb

[20K4]UC21TS0

160A 125-400A 125-400AUC22TU2

UC22TU2

UC22TM2*^mit Motor-antrieb

450

1xNH1UD31D1BUC31ST1

1xNH2(1)[26WC]UD31D2BUC31ST2

1xNH3(1)UD32D1BUC32ST3

1x630A(1)Anschluss-raum einplanenUK32T1UC32TR3

UK32U1UC32TU3

UK32V1*UC32TM3*^mit Motor-antrieb

UK32N1AUC32TS2

UK32U1UC32TU3

UK32V1*UC32TM3*^mit Motor-antrieb

600

[4XSH]

[8KBW]

1x630A(1)UK42T1UC42TR7

[WZW8]

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert

AufbauA	bdeckung für Leistungsschalteroder Lasttrennschalterauf Hutschienen oder Montageplatten
An-wen-dung	fürLeistungsschalterundLasttrennschalter
Höhe x Breite	250 250 250 500 500
300	x160 P160 P250 P160 P250UK21A3 UK21LH0 UK21LH1 UK22LH0 UK22LH1UC21LM0 UC21LH0 UC21LH1 UC22LH1[3GZS]UK21LH1M*UC21LH1M*	[3GZS]

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzeltellieferform nicht vormontiert

Aufbau	Abdeckung für Leistungsschalteroder Lasttrennschalterauf Hutschienen oder Montageplatten
An-wen-dung	fürLeistungsschalterundLasttrennschalter
Höhe x Breite	250 250 500 250 500
450	P250(3)	P630 P630 P630 P630(1)[2HZH]	(A2CW) (1)		(DCC3) (1)
	UK31LH1UC31LH1	UK31LH33UC31LH33	UK32LH341UC32LH341	UK31LH34UC31LH34	UK32LH34UC32LH34
	(AZW6)	x630 x630(1)[GASA]	(D62X) (1)
	UK31LH1F*UC31LH1F** mit FI	UK31C2 UK32C2UC31LE3 UC32LE3
	(1)	P630/x630 P630/x630 P630/x630 P630/x630(1)	(6525) (1)	(76AZ) (1)	(X64Z) (1)
	UK31LH1FM*UC31LH1FM** mit FI - Motorantrieb	UK31LH33M*UC31LH33M** mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit Motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb * mit motorantrieb -	(6525) (1)	(76AZ) (1)	(X64Z) (1)
600	(HW6A)		(GW68)	(3TG2) (1)	(Z735) (1)
	(KTD8)	(64GH)	(CHAK)	UK41LH34F*UC41LH34F** mit FI + mit FI	UK42LH34F*UC42LH34F*
				(KZDW) (1)	(DX2Y) (1)
				UK41C3*UC41LE3F** mit FI * mit FI	UK42C5*UC42LE3F*

nktiefe 275 mm einbaubar
eraum berücksichtigen
, bei Drehantrieb direkt am Gerät: Schränke 205 mm einbaubar

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert

AufbauBausteine für Sammelschienen 40 mm, 5-polig, max. I _n =355 A Bausteine für Sammelschienen Abstand 40 mm, 5-poligAbdeckung für NH00-Sicherungsunterteilemit Sammelschienenträger									Abdeckung fürNH-Sicherungsunterteil
Anwendungfür Sammelschienen mit 40 mm Abstand 12x5/10 mm			für NH-Sicherungslasttrennschalter auf Sammelschienen mit 40 mm Abstand 12x5/10 mm			für NH00-Unterteile für NH00/NH1/			NH2-Unterteil
Höhe x Breite	250 500 250	250 250 250 250	250 250
300				2xNH00 bzw. 4xNH000	4xNH00 bzw. 8xNH000	für L00R/M 3-polig	für L00C 4-polig	für L00T/V 6-polig	für NH00/NH1/NH2 mit Klarsichtscheibe
	UE21A0 UE22A0 UE21A2B UE22A4B UE21A6 UE21A7 UE21A8 UE21A9
450			1xNH1 ^(1) ^(2)	1xNH2 ^(3)
			UE31A1B UE31A2B

(1) mit Klarsichtabdeckung hinter der Haube
(2) bei Schranktiefe 205 mm nicht hinter Stangenverschluss und Türverstärkung einbaubar
(3) Abschottung senkrecht zu Zählertragplatte notwendig - UZ301T oder UZ302T

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert

Aufbau Bausatz	mit drehbarem 2-poligem Sammelschienenträger
Anwendung für	PE / N Lösungzum vereinfachten Auflegen von Leitungen
Höhe x Breite 250 500
300	UE21PENUC21PEN2-polig

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert

Aufbau Bausteine für Sammel-schienen Abstand 60 mm,4-polig, max I_n=630 A Höhe 450 mm auf 5-polig er- weiterbar (sonst Leerbaustein)Abdeckunggeschlossenmit Sammelschienenträger			Bausteine für Sammelschienen Abstand60 mm, 4-poligAbdeckung für NH-Unterteil	Bausteine für Sammelschienen Abstand 60 mm,4-polig, max I_n=630 A Höhe 450 mm auf 5-polig erweiterbar(sonst Leerbaustein)Abdeckung für NH-Sicherungslast trennschaltermit Sammelschienenträger
Anwendung: für Sammelschienen mit 60 mm Abstand12x5/10 mm, 20x5/10 mm, 30x5/10 mm			für NH00/NH1/NH2-Unterteil	fürNH-Sicherungslasttrennschalterauf Sammelschienen 60 mm Abstand.Baustein für NH1-3 Trenner nicht in Schränke 205/218 mm einbaubar
Höhe x Breite	250	500	250	250	250	250	500
150	1-poligUE11E0	1-poligUE12E0
300	UE21E0UC21S6	UE22E0	für NH00 mit KlarsichtscheibeUE21E4(2)(3)	2xNH00 bzw.4xNH000UE21E2B(1)UC21T60(1)			4xNH00bzw.8xNH000UE22E4B(1)UC22T60(1)
450	(8)UE31E0AUC31S6	(9)UE32E0A	für NH1/NH2 mit KlarsichtscheibeUE31E9(4)	2xNH00(9)bzw.4xNH000UE31E2B(1)UC31T60(1)	1xNH1(4)(2)UE31E1B(1)UC31T61(1)	1xNH2(1)UE31E3BUC31T62	1xNH3(3)UE32E3BUC32T63

(1) bei Anwendung von Sammelschienenverbindern bitte Leerplatz vorsehen, nur bei 20/30 x 5/10 mm
(2) Hauben sind drehsymmetrisch
(3) NH00-Sicherungslasttrennschalter montierbar mit Blende LZ008 = 5 x D02 oder 2,5 x DII, DIII
(4) In nebeneinander platzierten Bausteinen für Sammelschienen 60 mm-Abstand, die unterschiedliche Baustehnhöhe haben (300 mm und 450 mm), können die Sammelschienen nicht durchgehen
(5) Trenner nicht in Schränke 205 mm einsetzbar
(6) nur für Sammelschienen 20/30 x 5/10mm

Legende:

Bausteine - vormontiert auf Bausteinträgerband Bausätze - Einzelteillieferform nicht vormontiert

	Bausteine für Sammelschienen senkrechter Abstand50 mm, 4-poligAbdeckung geschlossen		Bausteine für Sammelschienen Abstand 60 mm, 4-polig, max I_n=630 A Höhe 450 mm auf 5-polig erweiterbar (sonst Leerbaustein)für Reitersicherungsunterteile mit Sammelschienenträger			Bausteine für Sammelschienen senkrechter Abstand60 mm, 3-poligAbdeckung geschlossen
	für Samme schienen 30x5/10 mm 20x5/10 mm		für Reitersicherungsunterteile D02, DII, DIII NH00(3), 3-polig auf Sammelschienen 60 mm AbstandSammelschienen waagerecht		Sammelschienen senkrecht	für Sammelschienen 12x5/10 mm 20x5/10 mm 30x5/10 mm senkrecht
	250	250	250	500	250	250
	mit KlarsichtscheibeUE21D4(1)	mit Klarsichtscheibe	6xL063M4xDII3xDII6xD02 L063L4xD02 L063L1UE21E5(1)UC21D6(1)	9xDII7xDII15xD02 L063L11xD02 L063L115xL063MUE22E5(1)UC22D6(1)	5xDII3xDII7xD02 L063L6xD02 L063L1UE21F5	mit KlarsichtscheibeUE21F0
	UE31D2(1)UE31D3(1)mit Cu 4 x UM 30 A4 und Schrauben	UE32D6(1)mit Cu 4 x UM 30 A4 und Schrauben	4xDII(1)3xDII6xD02 L063L4xD02 L063L16xL063MUE31E3AUC31D6		8xDII6xDII15xD02 L063L10xD02 L063L1UE31F5	UE31F0

Hinweis:

Bausteine und Bausätze sind nicht nebeneinander kombinierbar durch den Höhenversatz

Legende:

Bausteine - vormontiert auf Bausteinträgerband Bausätze - Einzelteillieferform nicht vormontiert

Aufbau Bausteine für SicherungslasttrennschalterNH00 in Leistenbauform, 3-polig
	mit Sammelschienenträger 60 mmfür Sammelschienen waagerecht			für Sammelschienensenkrecht
Anwendung für	Sammel-schienen12x5/1020x5/1030x5/10	für NH00-Sicherungslasttrenn-schalter in Leistenbauformauf Sammelschienen 30 × 5/10 mm^2 , verwendbar abSchranktiefe 275 mm,Rangierraum vorsehen		für SammelschienensenkrechtSammelschienen
Höhe x Breite 250 250 500 500
300				4xNH00UE22C4N(1)
450		4xNH00Abgang untenUE31B3N(1)(3)UC31L60(1)(3)	9xNH00Abgang untenUE32B8N(1)(3)UC32L60(1)(3)	7xNH00UE32C7N(1)
600		4xNH00Abgang oben,unten odergemischtUE41B3N(1)(3)UC41L60(1)(3)	9xNH00Abgang oben,unten odergemischtUE42B8N(1)(3)UC42L60(1)(3)

(1) bei Anwendung von Sammelschienenverbindern Leerplatz vorsehen
(2) Einsatz hinter Schubstangen nicht möglich
(3) unbedingt Anschlussraum vorsehen

Hinweis:

Bausteine und Bausätze sind nicht nebeneinander

kombinierbar durch den Höhenversatz

Legende:

Bausteine - vormontiert auf Bausteinträgerband

Bausätze - Einzelteillieferform nicht vormontiert
