Produkttyp	Schutzgehäuse für Raspberry Pi® 4 Modell B
Material	Aluminium
Kompatibilität	Raspberry Pi® 4 Modell B
Abmessungen (ca.)	96 x 65 x 30 mm
Gewicht (ca.)	100 g
Kühlung	Passiv dank Aluminiumgehäuse sowie mitgelieferten Kühlkörpern und Wärmeleitpads
Besondere Merkmale	Aussparungen für alle Schnittstellen (Strom, Video, Audio, USB, LAN, microSD); Öffnung für externe Antenne; geeignet für Wandmontage
Lieferumfang	1x IB-RP111, 1x Satz Kühlkörper, 1x Satz Wärmeleitpads, 1x Satz Schrauben, 4x Gummifußaufkleber, 1x Schraubendreher, 1x Schnellinstallationsanleitung
Montage	Einfacher Zusammenbau mit beiliegenden Schrauben und Werkzeug
Reinigung	Mit trockenem Antistatiktuch reinigen; aggressive Reinigungsmittel vermeiden
Sicherheitshinweise	Vor Montage und Verwendung Betriebsanleitung lesen; von Kindern fernhalten; Erstickungsgefahr durch Kleinteile und Verpackung
Entsorgung	Elektroschrott nicht im Hausmüll entsorgen; bei Verkaufsstelle oder Recyclinghof abgeben
Hersteller	Raidsonic®
Kontakt bei Fragen	[e-mail]

Häufig gestellte Fragen - IB-RP111 Raidsonic

Welches Raspberry Pi-Modell ist mit dem IB-RP111 kompatibel?

Das IB-RP111 ist speziell für den Raspberry Pi® 4 Modell B ausgelegt. Andere Modelle passen nicht.

Muss ich die Kühlkörper unbedingt montieren?

Es wird empfohlen, die mitgelieferten Kühlkörper mit Wärmeleitpads auf CPU und IC-Chipsatz zu montieren, um die Wärme effektiv abzuleiten und die Leistung zu verbessern.

Wie bringe ich die Wärmeleitpads richtig an?

Entfernen Sie die Folien auf beiden Seiten der Wärmeleitpads, bevor Sie die Kühlkörper auf die entsprechenden Bauteile setzen.

Ist das Gehäuse für Wandmontage geeignet?

Ja, das Gehäuse ist für die Wandmontage vorbereitet und besitzt entsprechende Bohrungen.

Kann ich eine externe Antenne installieren?

Ja, das Gehäuse hat eine Öffnung für eine externe Antenne. Montieren Sie diese vor dem Zusammenbau im Unterteil.

Welches Werkzeug wird für den Zusammenbau benötigt?

Ein passender Schraubendreher ist im Lieferumfang enthalten. Verwenden Sie nur das mitgelieferte Zubehör.

Wie reinige ich das Gehäuse?

Reinigen Sie das Gehäuse mit einem trockenen Antistatiktuch. Keine aggressiven oder scheuernden Reinigungsmittel verwenden.

Kann ich das Gehäuse auch ohne Kühlkörper betreiben?

Theoretisch ja, aber die Wärmeentwicklung des Raspberry Pi® 4 kann ohne Kühlkörper zu Überhitzung und Leistungseinbußen führen. Die Nutzung der Kühlkörper wird dringend empfohlen.

Sind Ersatzteile wie Schrauben oder Kühlkörper erhältlich?

Direkte Ersatzteile sind nicht separat gelistet. Bei Bedarf wenden Sie sich bitte an den Support unter [e-mail].

Wie entsorge ich das Produkt umweltgerecht?

Das Elektro-Altgerät gehört nicht in den Hausmüll. Bringen Sie es zur Rückgabe an die Verkaufsstelle oder zu einem örtlichen Recyclinghof gemäß WEEE-Richtlinie.

BEDIENUNGSANLEITUNG IB-RP111 Raidsonic

Schnellinstallationsanleitung IB-RP111

Schutzgehäuse für Raspberry Pi® 4

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-RP111

Schnellinstallationsanleitung IB-RP111

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität mit einzubauenden Boards zur Kenntnis!

Anforderungen und Informationen

• Kompatibel mit: Raspberry Pi ^ 4 Modell B
• Raspberry Pi ^ Board und Antenne nicht im Lieferumfang enthalten

Verpackungsinhalt

1x IB-RP111, 1x Satz Kühlkörper, 1x Satz Wärmeleitpads, 1x Satz Schrauben, 4x Gummifußaufkleber, 1x Schraubendreher, 1x Schnellinstallationsanleitung (Raspberry Pi® nicht im Lieferumfang enthalten)

Schutzgehäuse für Raspberry Pi® 4

Dieses Raspberry Pi®-Gehäuse ist ein Aluminiumgehäuse mit kleinem Formfaktor, das auf Leistung und Komfort ausgelegt ist. Das Gehäuse kühlt die Raspberry Pi® CPU und den IC-Chipsatz dank seiner Aluminiumkonstruktion und den mitgelieferten Kühlkörpern mit Wärmeleitpads. Das Gehäuse wirkt wie ein passiver Kühlkörper, der die Leistung des Raspberry Pi®-Computers verbessert.

Hauptmerkmale

• Schutzgehäuse speziell für den Raspberry Pi ^® 4
- Hochwertiges Aluminiumgehäuse zur Wärmeableitung, mit Öffnung für externe Antenne.
- Inklusive zweier Kühlkörper und Wärmeleitpads zur Wärmeleitung von der CPU und des IC Chipsatzes zum
- Aluminiumgehäuse
- Ausschnitte für sämtliche Schnittstellen und Anschlüsse in den Seitenteilen bereits vorhanden
- Ermöglicht einfachen Zugang zu Stromversorgung, Video, Audio, USB, LAN, microSD-Karte
- Für die Wandmontage geeignet und vorbereitet

Zusammenbau

• Um das entsprechende Board einzubauen, folgen Sie bitte der Darstellung.
  • Die Kühlkörper können bei Bedarf auf die entsprechend dimensionierten PCB Bauteile gesetzt werden.

Bitte entfernen Sie die Folien auf beiden Seiten der Wärmeleitpads, bevor Sie die Kühlkörper anbringen.

Quick installation guide IB-RP111

Setzen Sie das Raspberry Pi ^® Board wie gezeigt in das Unterteil ein.

Richten Sie das Raspberry Pi ^® Board aus und befestigen es mit den vier beiligenden, großen Schrauben.

Quick installation guide IB-RP111Quick instd

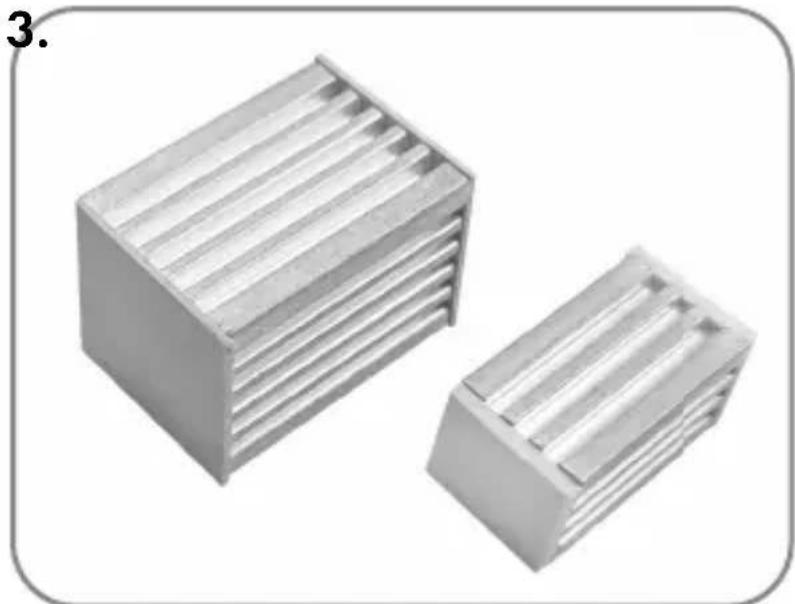

Bringen Sie auf beiden glatten Seiten des kleinen und großen Kühlkörpers die mitgelieferten Wärmeleitpads* in entsprechender Größe auf.

Platzieren Sie die Kühlkörper auf der CPU und dem IC Chip, wie abgebildet.

Quick installation guide IB-RP111

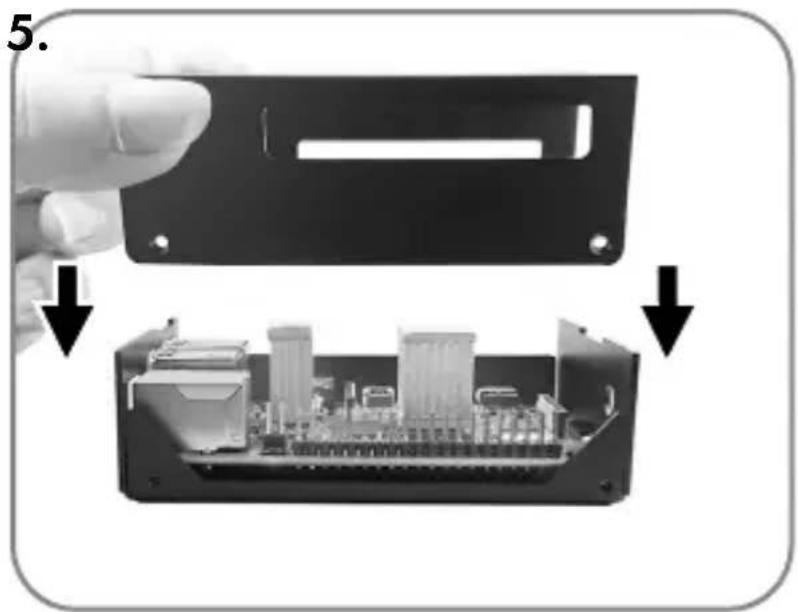

Setzen Sie das Oberteil auf und richten es über den Schraubenlöcher aus.

Schließen Sie den Zusammenbau durch Einsetzen der vier beiliegenden, kleinen Schrauben ab.

Quick installation guide IB-RP111 Quick instd

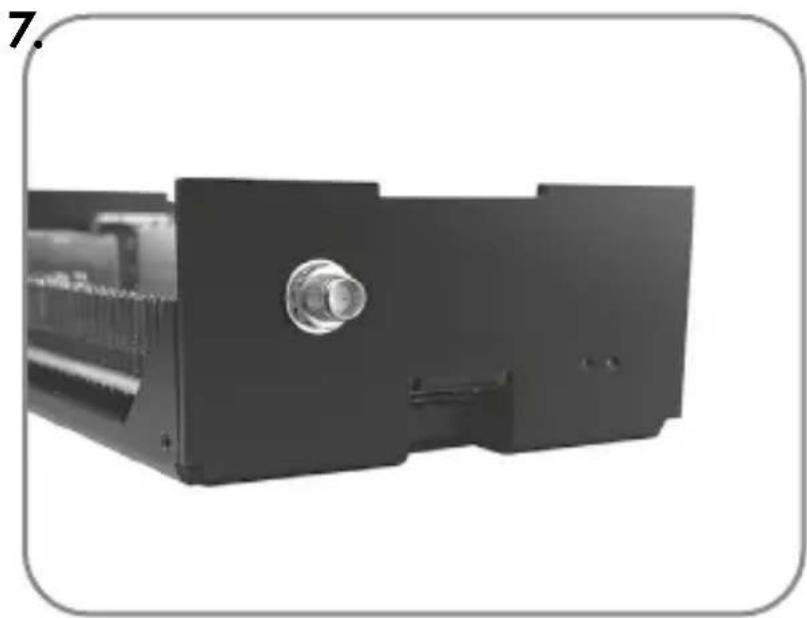

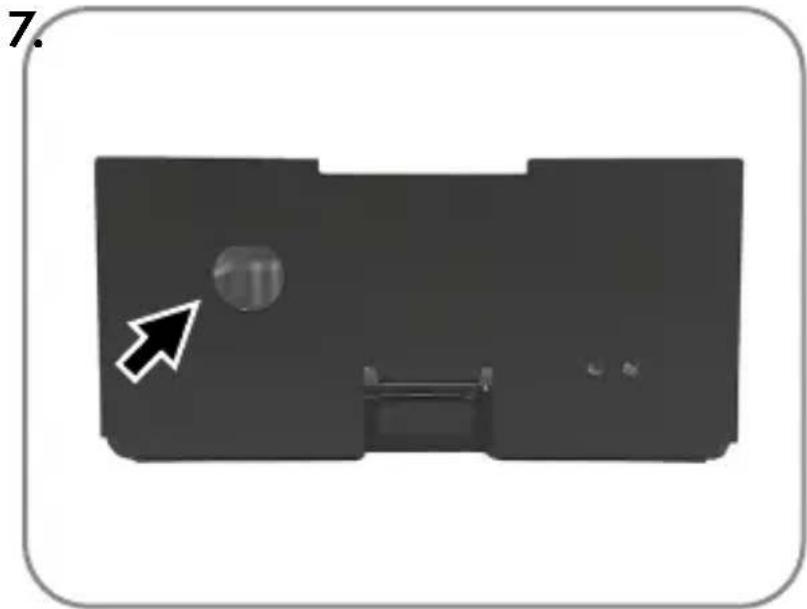

Sollten sie die Installation einer Antenne vornehmen wollen (nicht enthalten), installieren Sie bitte die Antenne in der Montagebohrung am Gehäuseunterteil, bevor Sie Schritt 5 ausführen.
