BEDIENUNGSANLEITUNG IB-RP104-B Raidsonic

Schnellinstallationsanleitung IB-RP104

Schutzgehäuse für Raspberry Pi® 2 und 3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-RP104

Schnellinstallationsanleitung IB-RP104

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität mit einzubauenden Boards zur Kenntnis!

Anforderungen und Informationen

• Kompatibel mit: Raspberry Pi ^ 1 Modell B+, Pi ^ 2 Modell B, Pi ^ 3 Modell B und Modell B+
• Kein GPIO-Kabelausschnitt, kein Status-LED-Ausschnitt für Pi ^® 2
• Raspberry Pi ^ Board und Antenne nicht im Lieferumfang enthalten

Verpackungsinhalt

1x IB-RP104, 1x Satz Kühlkörper, 1x Satz Wärmeleitpads, 1x Satz Schrauben 4x Gummifußaufkleber, 1x Schraubendreher, 1x Schnellinstallationsanleitung (Raspberry Pi® nicht im Lieferumfang enthalten)

Schutzgehäuse für Raspberry Pi® 2 und 3

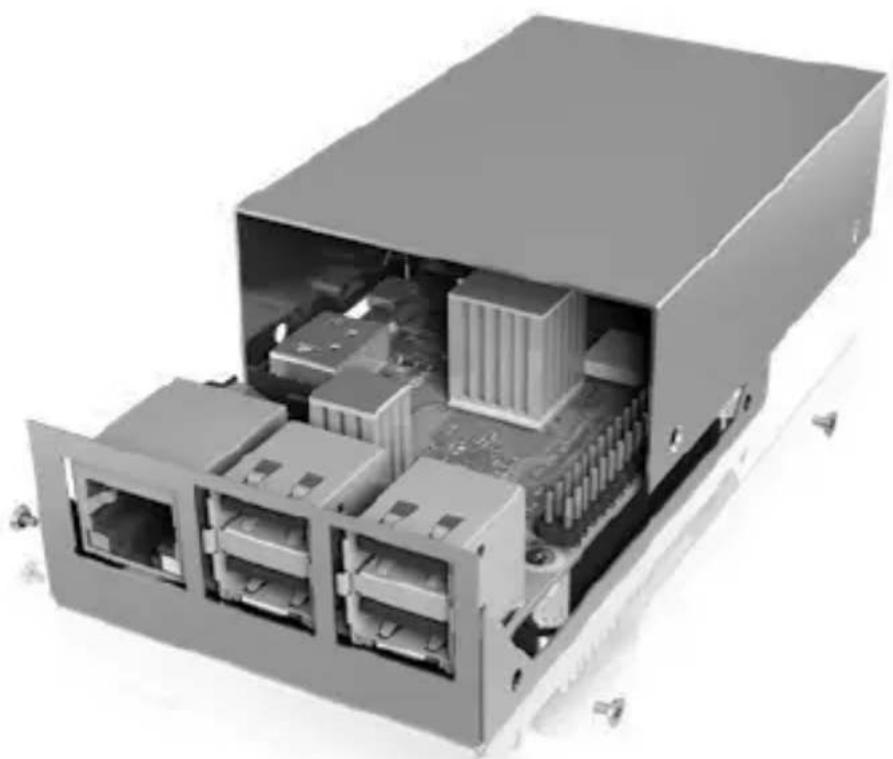

Dieses Raspberry Pi®-Gehäuse ist ein Aluminiumgehäuse mit kleinem Formfaktor, das auf Leistung und Komfort ausgelegt ist. Das Gehäuse kühlt die Raspberry Pi® CPU und den IC-Chipsatz dank seiner Aluminiumkonstruktion und den mitgelieferten Kühlkörpern mit Wärmeleitpads. Das Gehäuse wirkt wie ein passiver Kühlkörper, der die Leistung des Raspberry Pi®-Computers verbessert.

Hauptmerkmale

• Schutzgehäuse speziell für den Raspberry Pi ^® 2 und 3
- Hochwertiges Aluminiumgehäuse zur Wärmeableitung, mit Öffnung für externe Antenne
- Inklusive zweier Kühlkörper und Wärmeleitpads zur Wärmeleitung von der CPU und des IC Chipsatzes zum Aluminiumgehäuse
- Ausschnitte für sämtliche Schnittstellen und Anschlüsse in den Seitenteilen bereits vorhanden
- Ermöglicht einfachen Zugang zu Stromversorgung, Video, Audio, USB, LAN, microSD-Karte
• Für die Wandmontage geeignet und vorbereitet

Zusammenbau

• Um das entsprechende Board einzubauen, folgen Sie bitte der Darstellung.
  • Die Kühlkörper können bei Bedarf auf die entsprechend dimensionierten PCB Bauteile gesetzt werden.

Bitte entfernen Sie die Folien auf beiden Seiten der Wärmeleitpads, bevor Sie die Kühlkörper anbringen.

Quick installation guide IB-RP104

Screw A / Schraube A Screw B / Schraube B

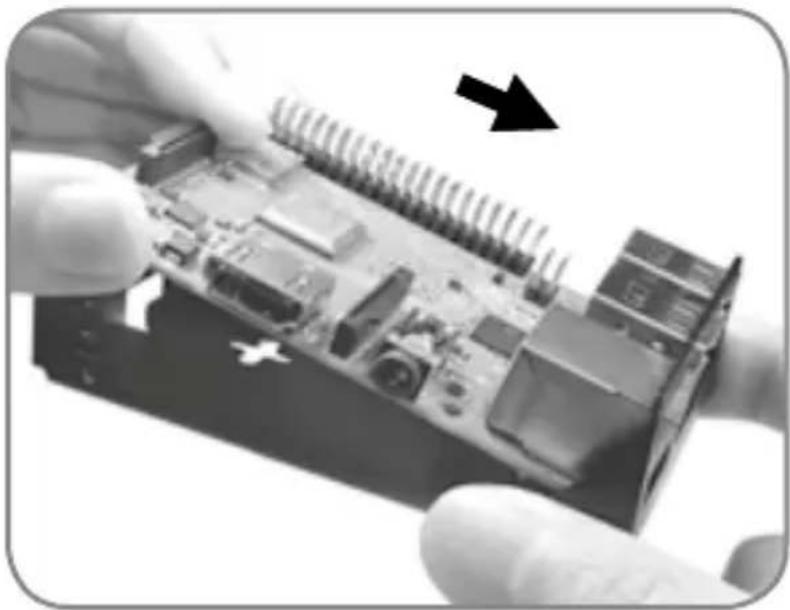

1. Place Raspberry Pi ^® on bottom of case with wall mount holes. Setzen Sie das Raspberry Pi ^® Board wie gezeigt in das Unterteil ein.

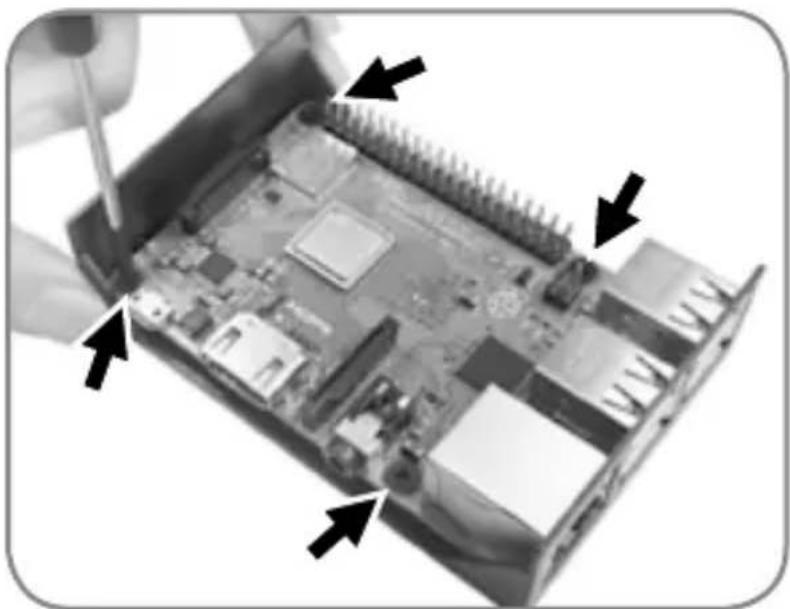

1. Align and fasten 4 screws -A as pictured above Richten Sie das Raspberry Pi ^® Board aus und befestigen es mit 4x Schrauben -A.

Quick installation guide IB-RP104Quick insta

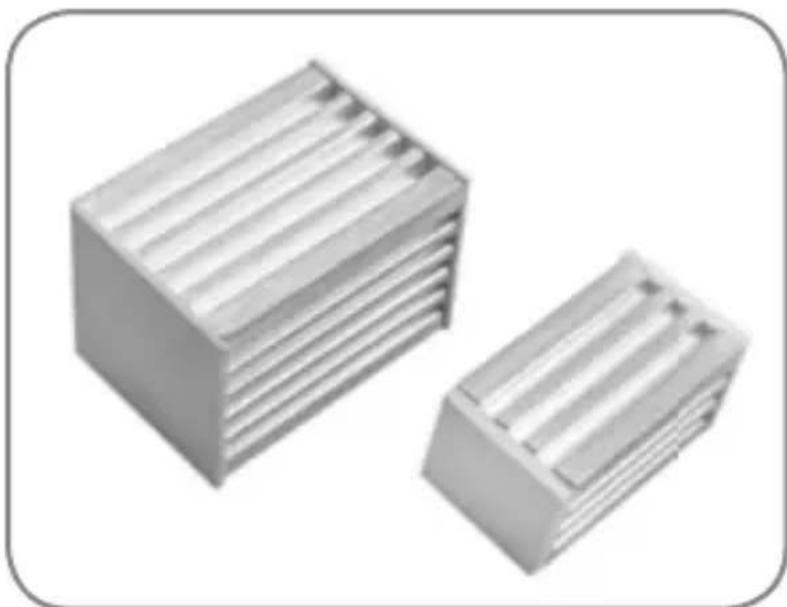

*Note: If using Raspberry Pi 3 B+, please apply blue thermal pads on CPU heatsink. For other models, please apply gray thermal pads. Bringen Sie auf beiden glatten Seiten des kleinen und großen Kühlkörpers die mitgelieferten Wärmeleitpads* in entsprechender Größe auf.

* Hinweis: Die blauen Wärmeleitpads bitte beim Raspberry Pi 3 B+ verwenden, bei allen anderen Modellen bitte die grauen Wärmeleitpads anbringen

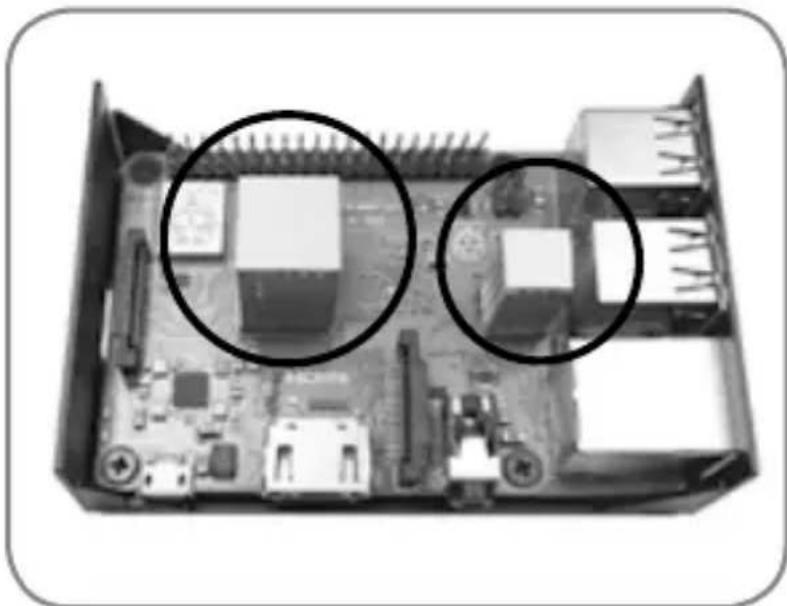

1. Place heatsinks on CPU and IC of Raspberry Pi ^® . Platzieren Sie die Kühlkörper auf der CPU und dem IC Chip wie abgebildet.

Quick installation guide IB-RP104

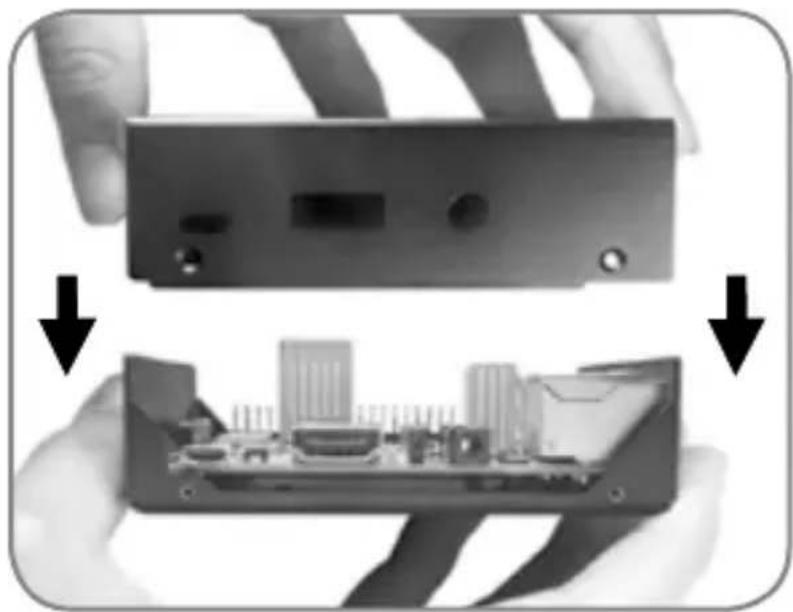

1. Place top aluminum case and align the screw holes. Setzen Sie das Oberteil auf und richten es über den Schraubenlöcher aus.

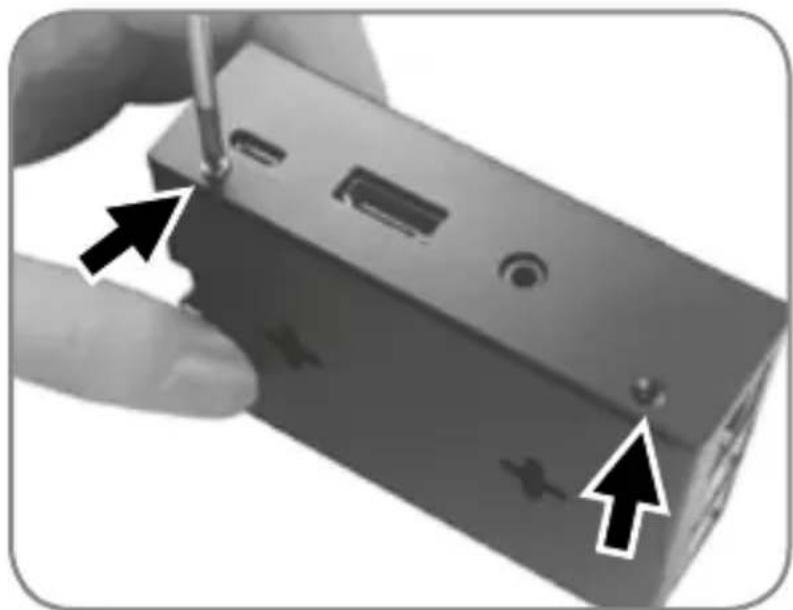

1. Fasten top aluminum case with 4 screws -B Schließen Sie den Zusammenbau durch einsetzen von 4x Schrauben -B ab.

Quick installation guide IB-RP104Quick insta

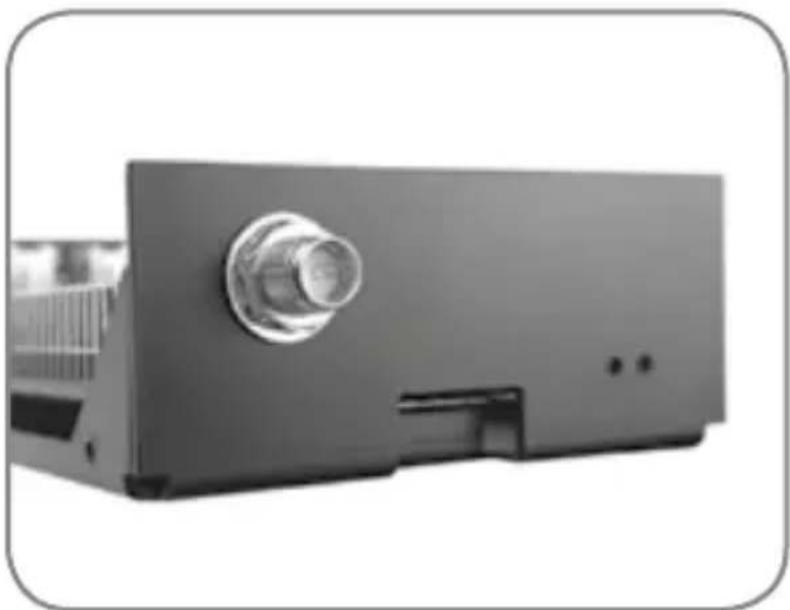

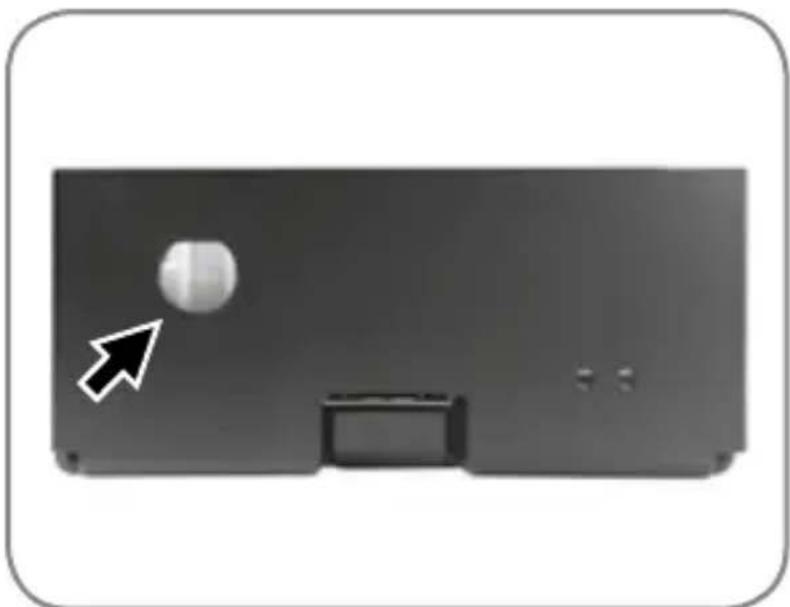

1. If the installation of antenna is needed, please install the antenna (not included) with the mount hole on the bottom case before step 5. Sollten sie die Installation einer Antenne vornehmen wollen (nicht enthalten), installieren Sie bitte die Antenne in der Montagebohrung am Gehäuseunterteil, bevor Sie Schritt 5 ausführen.
