Produkttyp	Fliesenschneidmaschine
Modell	Master ZM900-41
Marke	Zgonc
Motorleistung	900 W (S2 10 min)
Motordrehzahl	2950 min⁻¹
Stromversorgung	230 V ~ 50 Hz
Isolierstoffklasse	Klasse B
Schutzart	IP (nicht näher spezifiziert)
Schnittlänge	unbegrenzt
Schnitthöhe	41 mm
Schneidetischmaße	500 mm x 400 mm
Schneidetischmaterial	Edelstahl (Inox)
Diamanttrennscheibe	∅ 200 mm, Bohrung 25,4 mm
Wasserkühlung	Ja, über herausnehmbare Wanne
Gehrungsschnitt	Bis 45° (Jolly-Schnitt)
Anschläge	Parallelanschlag, Gehrungsanschlag
Schalldruckpegel (Betrieb)	LPA 92,0 dB(A)
Schalleistungspegel (Betrieb)	LWA 100,2 dB(A)
Sicherheitsvorrichtungen	Scheibenschutz, Spaltkeil, Schutzhaube
Gewicht	ca. 15 kg (Schätzung)
Garantie	5 Jahre

Häufig gestellte Fragen - Master ZM900-41 Zgonc

Wie wechsle ich die Diamanttrennscheibe bei der Zgonc Master ZM900-41?

Ziehen Sie den Netzstecker. Entfernen Sie die Wasserschale und die Seitenabdeckung. Blockieren Sie die Motorwelle mit einem 8 mm Maulschlüssel und lösen Sie die Sperrmutter (19 mm) am Flansch. Nehmen Sie die alte Scheibe ab, reinigen Sie die Flansche und setzen Sie die neue Scheibe auf. Achten Sie auf die richtige Drehrichtung. Ziehen Sie die Mutter fest und montieren Sie die Seitenabdeckung wieder.

Welche Diamanttrennscheibe ist für die Maschine geeignet?

Verwenden Sie nur Diamanttrennscheiben mit Ø 200 mm und Bohrung 25,4 mm. Keine segmentierten Trennscheiben oder Sägeblätter verwenden.

Muss die Maschine mit Wasser betrieben werden?

Ja, die Maschine ist für Nassschnitt ausgelegt. Stellen Sie sicher, dass die Diamanttrennscheibe während des Betriebs im Wasser läuft, um die Kühlung zu gewährleisten und Staub zu binden.

Wie stelle ich den Scheibenschutz richtig ein?

Setzen Sie den Spaltkeil ein und fixieren Sie ihn. Stellen Sie den Scheibenschutz etwa 5 mm über der zu schneidenden Fliese ein und arretieren Sie ihn mit der Rändelschraube.

Kann ich auch Gehrungsschnitte durchführen?

Ja, für 45°-Gehrungsschnitte (Jolly-Schnitt) kippen Sie die Arbeitsfläche entsprechend und arretieren sie mit den Flügelschrauben. Positionieren Sie die Fliese mit der Glasurseite nach oben und achten Sie darauf, dass die Scheibe die Glasur nicht berührt.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie stets Schutzbrille, Gehörschutz und Schutzhandschuhe. Der Schalldruckpegel kann 85 dB(A) überschreiten, daher ist Gehörschutz erforderlich.

Wie reinige und warte ich die Maschine?

Entfernen Sie regelmäßig Staub und Verschmutzungen mit Druckluft oder einem Lappen. Verwenden Sie keine ätzenden Mittel für Kunststoffteile. Kontrollieren Sie periodisch das Netzkabel und die Befestigungen.

Was ist bei der Bestellung von Ersatzteilen anzugeben?

Geben Sie den Gerätetyp (Master ZM900-41), die Artikelnummer (43.013.21), die Ident-Nummer (01012) und die Ersatzteilnummer an. Eine Ersatzteilliste finden Sie in der Bedienungsanleitung.

Wie lange ist die Garantie?

Es gilt eine Garantie von 5 Jahren ab Lieferdatum. Voraussetzung ist der Nachweis durch Kaufbeleg. Die Garantie deckt Material- und Herstellungsfehler, nicht jedoch natürliche Abnutzung oder Transportschäden.

Darf die Maschine von Jugendlichen bedient werden?

Nein, aus Sicherheitsgründen ist die Benutzung durch Kinder und Jugendliche unter 16 Jahren sowie durch Personen, die mit der Anleitung nicht vertraut sind, nicht gestattet.

BEDIENUNGSANLEITUNG Master ZM900-41 Zgonc

(D) Bedienungsanleitung Fliesenschneidmaschine

ZGONC-MASTER

CE

Art.-Nr.: 43.013.21 I.-Nr.: 01012

zM900-41

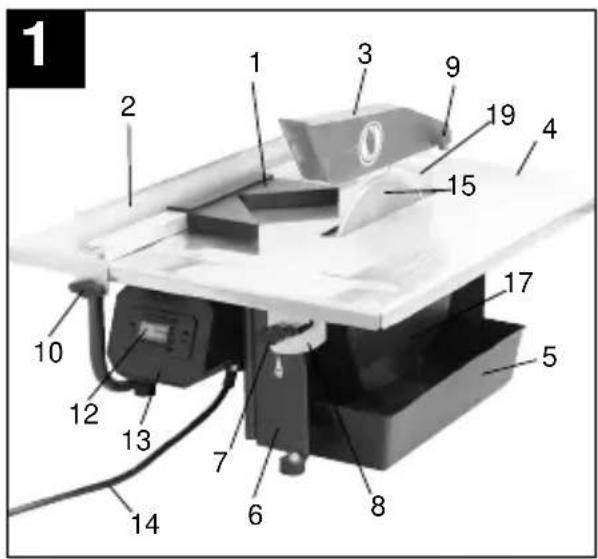

1. Gerätebeschreibung (Abb. 1/2)

1. Gehrungsanschlag
2. Parallelanschlag
3. Scheibenschutz
4. Schneidetisch
5. Wasserschale
6. Gehäuse
7. Flügelschraube
8. Skala für Gehrungsschnitt
9. Rändelschraube
10. Flügelschraube
11. Halter für Spaltkeil
12. Ein- Ausschalter
13. Schaltergehäuse
14. Netzleitung
15. Diamanttrennscheibe
16. Außenflansch
17. Seitenabdeckung
18. Mutter
19. Spaltkeil

2. Technische Daten:

Motorleistung: 900 W S2 10 min

Motordrehzahl: 2950 min.

Wechselstrommotor 230 V \~ 50 Hz

Isolierstoffklasse Klasse B

Schutzart IP

Länge des Schnittes: unbegrenzt

Länge Jolly: unbegrenzt

Schnitthöhe: 41 mm

Schneidetisch:

-Abmessungen 500 mm x 400 mm

-Material Inox Stahl

Diamanttrennscheibe ∅ 200 x 25,4

Geräuschemissionswerte

●Das Geräusch dieser Maschine wird nach DIN EN ISO 3744; 11/95 gemessen. Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!)

Betrieb Leerlauf
Schalldruckpegel	LPA 92,0 dB(A)	66,1 dB(A)
Schalleistungspegel	LWA 100,2 dB(A)	79,1 dB(A)

3. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Achtung!

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind die Fliesenschneidmaschine nicht benutzen.

• Tragbare Fliesenschneidemaschine für mittlere Fliesen.
  ● Schneiden mit Diamanttrennscheibe.
• Jollyschnitte mit kippbarer Arbeitsfläche bis 45 Grad.
• Scheibenkühlung mit Wasser.
• Anschlagschiene und Winkelanschlag.
• Herausnehmbare Wanne als Kühlwasserbehälter. (Zum Herausnehmen: Wanne bis zum Anschlag herausziehen und anschließend leicht anheben um die Wanne zu entfernen.)

4. Bestimmungsgemäße Verwendung

Die Fliesenschneidmaschine ZM 900-41 kann für übliche Schneidarbeiten an klein- und mittelgroßen Fliesen (Kacheln, Keramik oder ähnlichem) entsprechend der Maschinengröße verwendet werden. Das Schneiden von Holz und Metall ist nicht erlaubt. Die Maschine darf nur nach Ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht zulässig. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Trennscheiben verwendet werden. Die Verwendung von Sägeblättern ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheits-

D

hinweise, sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüberhinaus sind die geltenden UVV-Vorschriften genauestens zu beachten. Sonstige allgemeine Regeln in arbeitsmedizinischer und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehenden Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berührung der Diamanttrennscheibe im nicht abgedeckten Bereich.
  ●Eingreifen in die laufende Diamanttrennscheibe.
  ●Herausschleudern eines fehlerhaften Diamant-aufsatzes der Trennscheibe.
• Bei unsachgemäßer Handhabung Rückschlag von Werkstücken und Werkstückteilen.
  ●Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

5. Sicherheitshinweise

●Maschine auf ebenen, rutschfesten Boden stellen. Die Maschine darf nicht wackeln.
●Vergewissern Sie sich, daß die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Dann erst Stecker ans Stromnetz anschließen.
●Schutzbrille aufsetzen.
●Gehörschutz tragen.
●Schutzhandschuhe tragen.
●Rissige Diamanttrennscheiben nicht mehr verwenden und auswechseln.
- Es dürfen keine segmentierten Trennscheiben verwendet werden.
●Achtung: Trennscheibe läuft nach!
●Diamanttrennscheibe nicht durch seitlichen Druck abbremsen.
- Achtung: Diamanttrennscheibe muß im Wasserbad laufen!
●Vor dem Wechseln der Trennscheibe Netzstecker ziehen.
●Nur geeignete Diamanttrennscheiben verwenden. ∅ 200 mm, Lochdurchmesser ∅ 25,4 mm. Achtung: Breite des Spaltkeils beachten!
●Nach dem Arbeiten Schutzhaube schließen.
●Maschine niemals unbeaufsichtigt in Räumen mit Kindern stehen lassen.
●Maschine vor Zugriff durch Kinder schützen.
●Vor der Kontrolle des elektr. Motorraumsystems den Netzstecker ziehen.

6. Vor Inbetriebnahme

●Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
●Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
●Die Diamantscheibe muß frei laufen können.
- Bevor Sie den Ein-/ Ausschalter betätigen, vergewissern Sie sich, ob die Diamantscheibe richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließen der Maschine, daß die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
- Vor dem Gebrauch der Maschine überprüfen, daß alle Teile unbeschädigt sind; andernfalls diese ersetzen. Beim Ersatz von Teilen oder Zubehör aufmerksam die Anleitung aus diesem Handbuch befolgen.
●Zur Erzielung optimaler Leistungen und maximaler Sicherheit die Maschine stets sauber halten.
●Periodisch das Maschinenkabel kontrollieren.
- Während der Bearbeitung Verschleißteile kontrollieren und die Befestigung eventuell gelockerter Teile sowie den korrekten Einbau der Zubehörteile überprüfen.
●Wichtig! Der Fliesenschneider ist für den Betrieb mit Wasser konzipliert.

Vor jedem Schnitt und während des Schneidevorgangs sicherstellen, daß der Wasserstand den Diamantteil der Scheibe deckt. Kühlwasser direkt in die Wanne ein- bzw. nachfüllen.

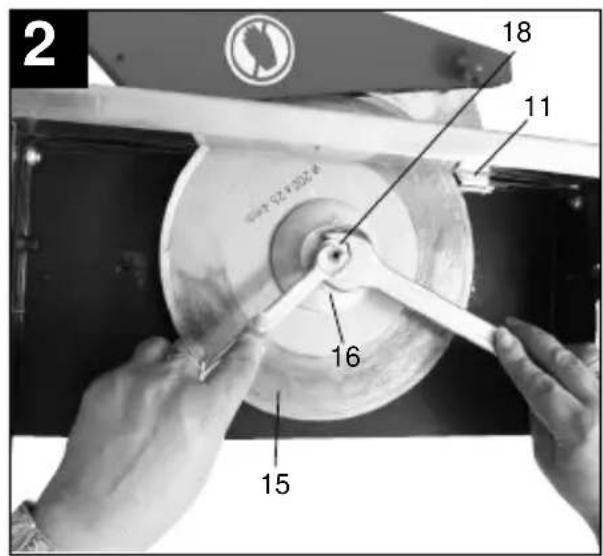

7.1. Diamanttrennscheibe wechseln: (Abb. 2)

●Um die verschlissene Scheibe zu ersetzen, verfahren Sie wie folgt:

●Den Netzstecker ziehen.
●Die Wasserschale (5) herausnehmen.
●Die Seitenabdeckung (17) entfernen.
●Mit einem 8 mm Maulschlüssel die Motorwelle blockieren.
- Mit einem 19 mm Maulschlüssel die Sperrmutter (18) des Scheibenflansches (16) abschrauben.
●Nach dem Ausbau der Scheibe die Scheibenflansche gründlich reinigen.
●Die verschlissene Diamanttrennscheibe (15) herausnehmen und die neue auf den Flansch aufsetzen, den Außenflansch (16) aufstecken und mit der Mutter (18) anziehen.
●Die Seitenabdeckung (17) wieder fixieren.
●Achtung! Auf richtige Drehrichtung der Diamantscheibe achten!

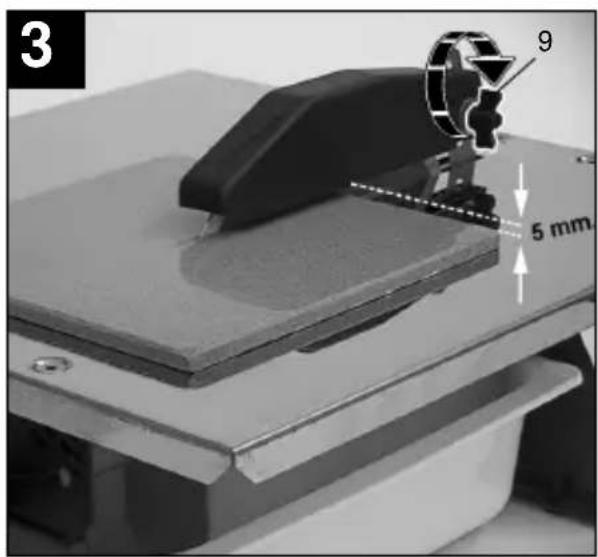

7.2. Einstellen des oberen Scheibenschutzes (Abb. 3)

• Den Spaltkeil (19) von oben, durch die Tischplatte, in den Halter (11) einsetzen und mit den Schrauben fixieren.
• Den Scheibenschutz auf etwa 5 mm oberhalb der zu schneidenden Fliese einstellen. Scheibenschutz (3) anhand der in der Abb. 01 gezeigten Rändelschraube (9) arretieren.
  ●Wichtig! Die Maschine ist mit einer Trennscheibe mit durchgehendem Besatz ausgestattet.

8. Betrieb

8.1 Ebener Schnitt (Abb 1/4)

●Schnittbreite mit dem Parallelanschlag (2) einstellen und über die Flügelschrauben (10) arretieren. Die Breite des Werkteils kann anhand der Skala abgelesen werden.
●Abb 4 zeigt die korrekte Position der Hände während des ebenen Schnitts. Der Vorschub muß der Schneidekapazität der Scheibe entsprechen. Auf diese Weise ist sichergestellt, daß sich kein Material ablöst, was Unfälle oder Verletzungen verursachen könnte.

Achtung! Kontrollieren sie stets den Wasserstand

8.2 45°-Gehrungsschnitt (Jolly) (Abb 5)

• Sägetisch gemäß Abbildung 05 positionieren und über die Flügelschrauben (7) arretierren. Fliese mit Glasurseite auf die Arbeitsfläche positionieren und sicherstellen, daß die Diamantscheibe die Fliesenglasur nicht berührt. Ggf. Position der Schnittführung korrigieren.
• Abb. 5 zeigt die korrekte Position der Hände während des Gehrungsschnitts auf 45°. Die rechte Hand hält das Werkstück in Kontakt mit der Diamantscheibe, während die linke Hand das Werkstück vorschiebt. Der Vorschub muß der Schneidekapazität der Scheibe entsprechen. Auf diese Weise ist sichergestellt, daß sich kein Material ablöst, was Unfälle oder Verletzungen verursachen könnte.

9. Wartung

●Staub und Verschmutzungen sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit Druckluft oder einem Lappen durchzuführen.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

10. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

●Typ des Gerätes
●Artikelnummer des Gerätes
●Ident-Nummer des Gerätes
●Ersatzteil-Nummer des erforderlichen Ersatzteils

Ersatzteilliste ZM 900-41 Art.-Nr.: 43.013.21 I.-Nr.: 01012
(siehe Abb. 1)

Pos. Beschreibung Ersatzteilnr.
01	Gehrungsanschlag 43.013.20.01
02	Parallelanschlag 43.013.20.02
03	Scheibenschutz 43.013.20.03
05	Wasserschale 43.013.20.04
12	Ein-Ausschalter 43.013.20.05
15	Diamanttrennscheibe 43.011.72
19	Spaltkeil 43.013.20.06

©EG Konformitätserklärung

Fliesenschneidmaschine ZM 900-41

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 06.03.2002

Technische Leitung

Brunhölzl

Produkt-Management

Archivierung / For archives: 4301320-35-4141800-E

GARANTIEURKUNDE

Wir gewähren Ihnen fünf Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Technischer Kundendienst: Telefon [phone] • Telefax (0 99 51) 2610 und 5250

Service- und Infoserver: http://www.isc-gmbh.info
