BEDIENUNGSANLEITUNG YGL 700 Zgonc

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

GB

Gäller endast EU-länder.

Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Scheppach Maschine.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanweisung durch.

Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Ma schine kennenzulernen und ihre bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie nungsanweisung müssen Sie unbedingt die für den Be trieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanweisung, in einer Plastik hülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderteMindestalteristeinzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf eventuelleTransportschäden.BeiBeanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be die-

nungs anweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem Scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an.

YGL 700

Technische Daten
Baumaße L x B x H	1158 x 725 x 1065 mm
ø Sägeblatt HW	700/30/4,2/3,2 Z42
Gewicht	82 kg
Arbeitshinweise
ø Holz min./max.	ca. 3/24 cm
Holzlänge mln./max.	25/100 cm
Antrieb
Motor V/Hz	400 V 3~/50 Hz
Aufnahmeleistung P1	4500 W
Abgabeleistung P2	3400 W
Betriebsart	S6 20 %
Nenn-Leerdrehzahl	1400 1/min
Sicherung	16 A träge

Technische Änderungen vorbehalten!

Geräuschkennwerte

Messbedingungen

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitswerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Imis sions pegeln gibt, kann daraus nicht zuverlässig abgleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche den derzeitigen am Arbeitsplatz vorhandenen Imissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z. B. die Anzahl der Maschinen und benachbarten Vorgängen. Die zulässigen Arbeitwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Schalldruckpegel am Arbeitsplatz in dB

$$ L _ {W A} = 1 1 0, 5 \mathrm{dB(A)}; L _ {p A} = 9 5 \mathrm{dB(A)} $$

Für die genannten Emissionswerte gilt ein Messunsicherheitszuschlag K = 2 dB.

Verwendete Symbole

	Achtung		Gehörschutz tragen
	Anleitung lesen		Augenschutz tragen
	Schutz-handschuhe tragen		Rutschfestes Schuhwerk tragen
	Halten Sie während des Betriebs ausreichend Abstand zum angetriebenen Sägeblatt		Achtung! Nicht in den Bereichdes Sägeblatts greifen! Verletzungsgefahr!
	Das Gerät darf nur von einer Person bedient werden.		Vor Reparaturen, Reinigung und Wartung der Maschine Netzstecker ziehen!
	Achtung! Gerät nicht im Nassen verwenden.		Kinder aus dem Arbeitsbereich fernhalten

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

Allgemeine Sicherheitshinweise

• Warnung: Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.
• Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.
• Bewahren Sie diese Sicherheitshinweise gut auf.
• Schützen Sie sich vor elektr. Schlag!
• Vermeiden Sie Körperberührungen mit geerdeten Teilen.
• Unbenutzte Geräte sollten an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden.
• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Kontrollieren Sie regelmäßig das Kabel des
• Werkzeugs und lassen Sie es bei Beschädigung von einem anerkannten Fachmann erneuern.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.

• Verwenden Sie im Freien nur dafür zugelassene, entsprechend gekennzeichnete Verlängerungskabel.

• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.

• Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
• Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Ziehen Sie bei jeglichen Einstell- und Wartungsarbeiten den Netzstecker.
• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
• Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger.
  • Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.
• Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.
• Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm², ab 20 m Kabellänge 2,5 mm².
• Kabeltrommel nur im abgerollten Zustand verwenden.
• Überprüfen Sie die Netzanschlussleitung.
• Verwenden Sie keine fehlerhaften oder beschädigten Anschlussleitungen.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Setzen Sie die Säge nicht dem Regen aus und benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung.
  • Sorgen Sie für gute Beleuchtung.
• Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck, können vom rotierenden Sägeblatt erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.
  • Vermeiden Sie abnormale Körperhaltung
  • Die Bedienungsperson muss mindestens 16 Jahre alt sein.
• Kinder von dem am Netz angeschlossenen Gerät fernhalten.
• Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.
• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Netzkabel berühren. Halten Sie sie vom Arbeitsplatz fern.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Beachten Sie die Motor- und Sägeblatt-Drehrichtung. Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist als die maximale

Spindelgeschwindigkeit der Kreissäge und des zu schneidenden Werkstoffes.

- Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.

- Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.

- Verwenden Sie keine Kreissägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS - Stahl).

- Nur die vom Hersteller empfohlenen Sägeblätte verwenden, die EN 847-1 entsprechen, mit einem Warnhinweis, bei Wechseln des Sägeblattes darauf zu achten, dass die Schnittbreite nicht kleiner als die Stammblattdicke des Sägeblattes ist.

- Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.

- Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

- Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Abgenutzten Tischeinsatz austauschen.

- Arbeitsstellung stets seitlich vom Sägeblatt.

• Die Maschine nicht soweit belasten, daß sie zum-Stillstand kommt.

- Achten Sie darauf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt, es sei denn ein Schiebestock wird verwendet.

- Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen -

- Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. - Netzstecker ziehen -

- Umrüstungen, sowie Einstell-, Mess-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen -

- Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

- Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.

- Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.

- Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den

- Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln, müssen beachtet werden.

- Merkhefte der Berufsgenossenschaft beachten (VBG 7j).

- Die Kreissäge muss an einer 400 V Steckdose, mit einer Absicherung von 16 A träge, angeschlossen werden.

- Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

- Verwenden Sie das Kabel nicht für Zwecke, für die

es nicht bestimmt ist!

- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!

- Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungs-gemäße Funktion untersucht werden.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle

- Bedingungen erfüllen, um den einwandfreien

- Betrieb des Werkzeugs sicherzustellen.

- Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

- Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.

- Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für Benutzer entstehen.

- Falls erforderlich, geeignete persönliche Schutzausrüstung tragen. Dies könnte beinhalten:

- Gehörschutz zur Vermeidung des Risikos, schwerhörig zu werden;

- Atemschutz zur Vermeidung des Risikos, gefährlichen Staub einzuatmen.

- Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Sägeblätter müssen wann immer praktikabel in einem Behältnis getragen werden.

- Die Bedienperson muss über die Bedingungen informiert werden, die die Lärmwerte beeinflussen (z. B. Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, Pflege von Sägeblatt und Maschine).

- Fehler in der Maschine, einschließlich der Schutz-einrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.

- Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handhabung und Transport verwenden.

- Alle Bedienpersonen müssen angemessen in der Verwendung, der Einstellung und der

• Bedienung der Maschine geschult sein.

- Sägen Sie kein Schnittgut, welches Fremdkörper wie z.B. Drähte, Kabel oder Schnüre enthält.

- Nur scharfe Sägeblätter verwenden

- Die Maschine muss während des Betrieb auf einem waagerechten, ebenen Boden stehen und der Fußboden um die Maschine herum muss eben, gut gewartet und frei von Abfällen wie z.B. Spänen und abgeschnittenen Werkstücken sein.

- Ordnen Sie den zu bearbeitenden Werkstückstapel

und die fertigen Werkstücke nahe beim normalen Arbeitsplatz des Operators.

• Machen Sie sich die sicheren Vorgehensweisen zum Reinigen, zur Instandhaltung und zum regelmäßigen Entfernen von Spänen und Staub zur Vermeidung eines Brandrisikos zu eigen.
• Befolgen Sie die Anleitung der Hersteller zur Verwendung, Einstellung und Reparatur von Sägeblättern.
• Beachten Sie die auf den Sägeblättern angegebenen maximalen Drehzahl.
• Stellen Sie sicher, dass die verwendeten Flansche wie vom Hersteller angegeben, für den Einsatzzweck geeignet sind.
• Stellen Sie sicher, dass die zum Betrieb der Maschine notwendigen trennenden Schutzeinrichtungen und andere Sicherheitseinrichtungen angebracht, sich in gutem Betriebszustand befinden und richtig gewartet sind.
  • Die Staubexposition wird beeinflusst durch die Art des zu sägenden Materials.

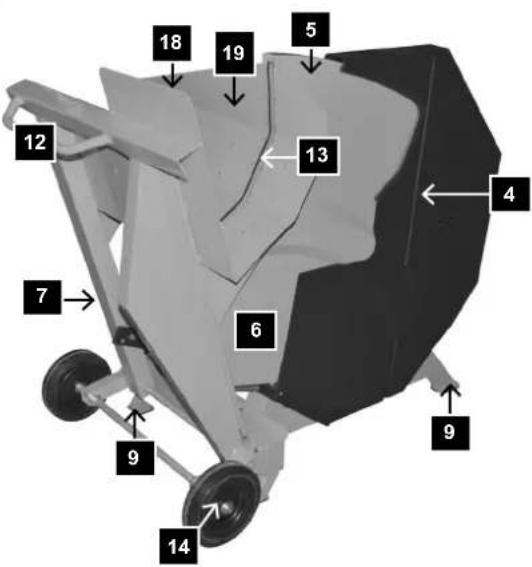

⚠️ Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Wippkreissäge ist als 1-Mann-Bedienplatz ausgelegt und nur im Außenbereich zu verwenden.
• Die Wippkreissäge ist eine transportable Kreissäge. Sie ist nur zum Querschneiden von Brennholz mit Zuführwippe lt. technischen Daten einsetzbar.
  • Die Säge ist ausschließlich zum Querschnittsägen von Brennholz konstruiert.
• Unabhängig vom Holzdurchmesser darf nur 1 Werkstück auf die Wippe gelegt werden.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und vollzählig in gut lesbaren Zustand halten.
• Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfälle vorzubeugen.
• Grundsätzlich müssen die zu trennenden Hölzer frei von Fremdkörpern wie Nägel und Schrauben sein.
• Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.
  • Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstechnischen Regeln müssen eingehalten werden.
• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Hersteller für daraus resultierende Schäden aus.
  • Die Maschine darf nur mit Originalzubehör und Ori-

Fig. 1

ginalwerkzeugen des Herstellers genutzt werden.

- Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Händen durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.
• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Haltung oder Führung.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschnitten. Unbedingt persönliche Schutzausrüstung wie Gehörschutz tragen.
• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.
• Gefährdung durch Strom, die Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gelesen werden.
• Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die Sicherheitshinweise und die Bestimmungsgemäße Verwendung, sowie die Bedienungsanweisung insgesamt beachtet werden.

Ausstattung, Fig. 1 und 2

1 Motor mit Rahmen 11 Rückholfeder
2 Wippe 12 Handgriff
3 Sägeblattabdeckung innen	13 Kunsstoffeinlage
4 Sägeblattabdeckung außen	14 Fahrvorrichtung
5 Sägeblattschutz vorn 15	Sägeblattarretierung
6 Sägeblattschutz unten	16 Steckerkombination/ Ein-Ausschalter
7 Wippenhalterung 17 Motorplatte
8 Standfuß 18 Schutzblech
9 Befestigungsbohrung 19	Holzauflage
10 Querstrebe 20 Rasthebel

Fig. 3

Aus verpackungstechnischen Gründen ist Ihre Maschine nicht kpl. montiert.

Überprüfen Sie beim Auspacken die Vollständigkeit der Teile.

Packliste

Maschine

Werkzeug

Beipackbeutel

Bedienungsanleitung

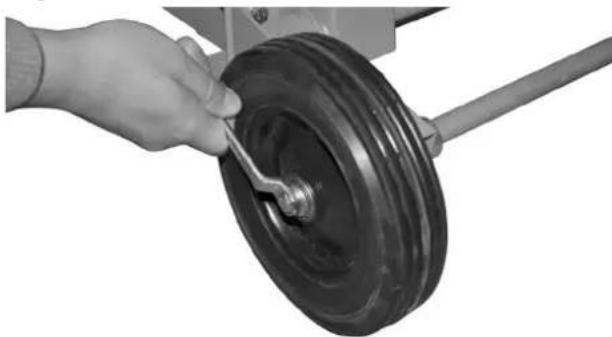

Räder montieren Fig. 3

Stecken Sie die beiden Räder auf die bereits montierte Achse. Sichern Sie jedes Rad jeweils mit einer Scheibe 8,4 und einer M8x20 Schraube.

Schaltereinheit montieren Fig. 4

Schrauben Sie die Schaltereinheit an den Schaltersockel.

Transport

Transport Fig. 5

Bringen Sie die Wippe in Transportstellung und sichern Sie diese mit dem Rasthebel (20) Fig. 2

Damit Sie die Säge leicht verschieben können, kippen Sie die Säge auf die Räder. Belasten Sie hierzu die Radachse mit dem Fuss und ziehen die Maschine am Griff zu sich.

Achtung! Die Säge darf nur benutzt werden, wenn alle vier Füße fest auf dem Boden stehen.

Hinweis!

Zu Ihrer Sicherheit am Arbeitsplatz gegen Kippen oder Verschiebung, befestigen Sie die Säge mit Schrauben oder Bolzen am Boden.

Fig. 6

Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.

• Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein
• Überprüfen Sie den Wippeeinsatz auf Abnutzung und bei Bedarf austauschen.
• Überprüfen Sie die Wippe diese muss selbstständig in die Ausgangsposition zurückkehren
• Überprüfen Sie das Sägeblatt auf einwandfreien Sitz und auf die richtige Laufrichtung.
• Umrüst-, Einstell-, Meß- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker ziehen und Stillstand des rotierenden Werkzeuges abwarten.
  • Die Säge ist ausschließlich zum Querschnittsägen von Brennholz konstruiert
• Unabhängig vom Holzdurchmesser darf nur ein Stück auf die Wippe gelegt werden.
• Achtung! Sägen Sie keine Holzbündel oder mehrere Stücke gleichzeitig.
• Legen Sie gebogene Holstücke so in die Wippe, dass die nach außen gebogene Seite zum Sägeblatt zeigt
• Achten Sie darauf dass die Maschine standsicher auf festem Grund steht.

Bedienung/Arbeitshinweise

Ein-Ausschalter (16) Fig. 2

Die Maschine ist mit einem Sicherheitsschalter ausgestattet, welches ein automatisches Wiedereinschalten nach einem Spannungsabfall verhindert.

Einschalten

Grüner Knopf drücken I

Ausschalten

Roten Knopf drücken O

Achtung! Während und kurz nach der Bremszeit brummt der Motor. In dieser Phase darf der Schalter nicht betätigt werden. Erst nach verstummen des Brummtons darf der Motor wieder eingeschaltet werden.

Drehrichtung des Sägeblattes Fig. 6

Achten Sie darauf, dass die Drehrichtung des Sägeblattes mit der auf der Schutzhaube angegebenen Drehrichtung übereinstimmt.

Bei Drehstrommotoren können Sie die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsdrehung einstellen.

Sägen

1 Schalten Sie die Maschine ein.
2 Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht hat.
3 Legen Sie das Holz in die Wippe

4 Fassen Sie mit beiden Händen an die Griffe der Wippe und führen sie diese gleichmäßig an das Sägeblatt heran, dadurch wird das Sägeblatt freigegeben.
5 Üben Sie beim Sägen nur soviel Druck auf die Wippe aus, dass die Drehzahl des Sägeblattes nicht abfällt.
6 Entfernen Sie das Schnittholz aus der Wippe, nachdem diese wieder in die Ausgangstellung zurückgekehrt ist und das Sägeblatt abgedeckt ist. Legen Sie dann das nächste Holz auf.

Achtung!

Lassen Sie die Maschine während des Betriebes nicht unbeaufsichtigt

Schalten Sie die Maschine aus, wenn nicht weitergearbeitet wird und ziehen Sie den Netzstecker.

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Drehstrommotor 400 V 3\~/ 50 Hz

Netzspannung 400 V 3\~/50 Hz

Netzanschluss und Verlängerungsleitung müssen 5-adrig sein = 3 P + N + SL. - (3/N/PE).

Verwenden Sie einen ortsveränderlichen Personenschutzschalter (PRCD), falls im Versorgungsnetz die Fehlerstromschutzschaltung (RCD) mit einem Nennfehlstrom von max. 0,03 A nicht vorgesehen ist.

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen. Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die

a) eine maximale zulässige Netzimpedanz "Z" nicht überschreiten, oder
b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

Betriebsart / Einschaltdauer

Der Elektromotor ist für Betriebsart S6 20% dimensioniert.

S6 = Durchlaufbetrieb mit Aussetzbelastung

20% = Bezogen auf 10 Min. 2 Min. Belastung;

8 Min. Leerlaufbetrieb

Fig. 7

Schadhafte Elektro-Anschlussleitungen

An ekletrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektronische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN.

Ein Aufdruck der Typenbezeichnungen auf der Anschlussleitung ist Vorschrift.

Verlängerungskabel und Netzabsicherung

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm ^2 , über 25 m Länge-mindestens 2,5mm ^2 aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.

Bei Rückfragen bitte folgende Daten angeben.

• Stromart des Motors
- Daten des Maschinen-Typenschildes

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Schalter einsenden.

Beachten Sie die Sicherheitshinweise!

Wartung

Warnung: Vor Wartungs- und Einstellarbeiten Maschine ausschalten und Stecker ziehen.

Anleitung bei der Maschine aufbewahren.

Maschine sauber halten.

Beim Reinigen Schutzbrille tragen.

Vorsicht: Kunststoffteile des Tisches nicht mit aggressiven Mitteln reinigen. Ein mildes Spülmittel auf einem feuchten Tuch wird empfohlen. An die Maschine darf kein Wasser kommen.

• Sägeblatt regelmäßig überprüfen. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter. Nur Werkzeuge einsetzen die der Europäischen Norm EN 847-1 entsprechen.
• Ausgelaufene Wippeinlage sofort austauschen.
• Nach allen Wartungs- und Reinigungsarbeiten alle

Fig. 8

Sicherheitseinrichtungen überprüfen.

• Überprüfen Sie dass keine Werkzeuge oder sonstige Teile an oder in der Maschine sich befinden, bevor diese wieder in Betrieb genommen wird.
• Eventuelle Sägemehlverstopfungen am Auswurf entfernen.

Sägeblattwechsel Fig. 7-11

Vor dem Sägeblattwechsel Netzstecker ziehen.

⚠ Schnittgefahr! Das Sägeblatt ist schwer und kann rutschig sein. Tragen Sie beim Wechseln des Sägeblattes Handschuhe.
- Verwenden Sie keine Sägeblätter aus HSS Stahl - Verwenden Sie keine rissigen Sägeblätter oder solche, die ohne Form verändert haben.
- Verwenden Sie nur gut geschärfte Sägeblätter ⚠️ Verbrennungsgefahr! Kurz nach dem Sägen ist das Sägeblatt noch heiß.

Sägeblattwechsel:

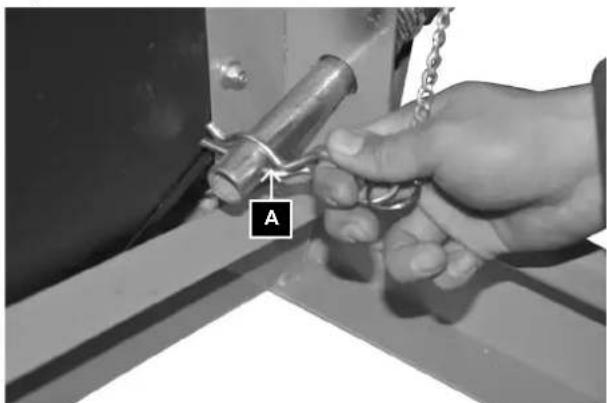

1. Ziehen Sie den Federsplint (Fig. 7, A) heraus. Halten Sie dabei die Wippe fest.
2. Senken Sie die Wippe langsam in Richtung Boden ab.

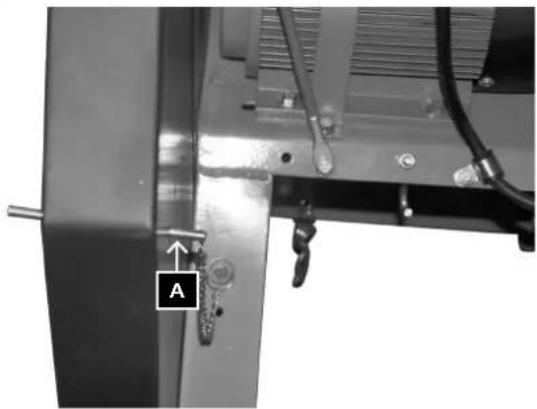

3. Sichern Sie das Sägeblatt mit dem Haltestift (Fig. 8, A) gegen das Verdrehen.
4. Lösen Sie die Schraube (Fig. 9, A).
5. Nehmen Sie die Scheibe (Fig. 9, B), den vorde- ren Sägeblattflansch (Fig. 9, C) und das Sägeblatt (Fig. 9, D) ab.
6. Reinigen Sie die Sägeblattflansche
7. Stecken Sie ein neues oder geschärftes Sägeblatt auf.

Achten Sie auf die korrekte Laufrichtung des Sägeblattes: der Pfeil auf der Schutzhaube und der Pfeil auf dem Sägeblatt müssen in die gleiche Richtung zeigen!

1. Stecken Sie den vorderen Sägeblattflansch und die Scheibe wieder auf.
2. Sichern Sie das Sägeblatt mit der Schraube.
3. Schieben Sie die zwei Scheiben auf den Aufnahmebolzen (Fig. 10, A).
4. Heben Sie die Wippe an und führen Sie den Aufnahmebolzen in die Bohrung (Fig. 10, B).
5. Führen Sie gleichzeitig das Verschlussblech (Fig. 11, A) in die Führung ein. Eventuell ist eine zweite Person erforderlich.
6. Stecken Sie den Federsplint (Fig. 7, A) durch den Aufnahmebolzen (Fig. 10, A).
7. Entfernen Sie den Haltestift (Fig. 8, A).

Kunststoffeinlage wechseln

Tauschen Sie abgenutzte oder beschädigte Kunststoffeinlagen (Fig. 1, 13) unverzüglich aus.

1. Lösen Sie die Schrauben der Kunststoffeinlage und nehmen Sie sie heraus.
2. Setzten Sie eine neue Kunststoffeinlage ein und schrauben Sie sie fest.

Störungsabhilfe

Bitte beachten Sie: Nehmen Sie die Maschine immer vom Stromkreis, bevor Sie Wartungs- oder Reparaturmaßnahemn ergreifen.

Störung Mögliche Ursache Abhilfe
1. Sägeblatt löst sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen Befestigungsmutter anziehen; Rechtsgewinde
2. Motor läuft nicht an a)	Ausfall Netzsicherung a) Netzsicherung prüfen
	b) Verlängerungsleitung defekt b) Verlängerungsleitung austauschen
	c) Anschlüsse an Motor oder Schalter nicht in Ordnung	c) Von Elektrofachkraft prüfen lassen
	d) Motor oder Schalter defekt d) Von Elektrofachkraft prüfen lassen
3. Motor falsche Drehrichtung	a) Phasen vertauscht a) Phasen vertauschen	(siehe Fig. 6)
4. Motor bringt keine Leistung, die Sicherung spricht an	a) Querschnitt der Verlängerungsleitung nicht ausreichend	a) siehe Elektrischer Anschluss
	b) Überlastung durch stumpfes Sägeblatt b) Sägeblatt wechseln
5. Brandflächen an der Schnittfläche	a) stumpfes Sägeblatt a) Sägeblatt schärfen, austauschen
	b) falsches Sägeblatt b) Sägeblatt austauschen

Konformitätserklärung
CE

DE	erklärt folgende Konformität gemäßEU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai ši straipsnì
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	декларира съответното съответствие съгласно Дирек-тива на EC и норми за артикул

Wippkreissäge - YGL 700

Ichenhausen, den 26.01.2015

M. B-1h

Unterschrift / Markus Bindhammer / Technical Director

Art.-No. 3905113972

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen. Das Sägeblatt ist ein Verschleißteil und von jeglichen Garantieansprüchen grundsätzlich ebenfalls ausgeschlossen.

Warranty GB

Wir verlängern bei allen Werkzeugen, Maschinen und Geräten die Herstellergarantie auf mindestens 5 Jahre!

Unabhängig davon gelten 2 Jahre gesetzliche Gewährleistung ab Kauf.

Alle Produkte im Programm der Fa. Zgonc werden sorgfältig geprüft und unterliegen einer strengen Eingangskontrolle. Zusätzlich wird jeder Artikel zwecks Qualitätssicherung statistisch erfasst. Produkte mit erhöhten Reklamationswerten werden nicht geführt bzw. ausgelistet!

Sollte trotzdem einmal ein Defekt auftreten, bringen Sie dieses Produkt bitte - unter Mitnahme des Originalkaufbeleges - in eine unserer Filialen, wo dann entweder eine kostenlose Verbesserung durch den Hersteller veranlasst oder ein Austausch vorgenommen wird.

Sollte ein Garantiefall nicht eindeutig feststellbar sein, behalten wir uns vor, das Produkt zwecks Überprüfung an den Hersteller oder eine autorisierte Fachwerkstätte zu senden.

Ausgenommen von der 5 Jahre Zgonc - Garantie sind Mängel, die nicht auf einen Material- oder Herstellungsfehler, sondern auf Verschleiß, unsachgemäßen Gebrauch oder mangelnde Wartung und Pflege zurückzuführen sind. Hierbei sind die Garantiebestimmungen der Hersteller bindend! Bitte beachten Sie die Bedienungsanleitungen!
