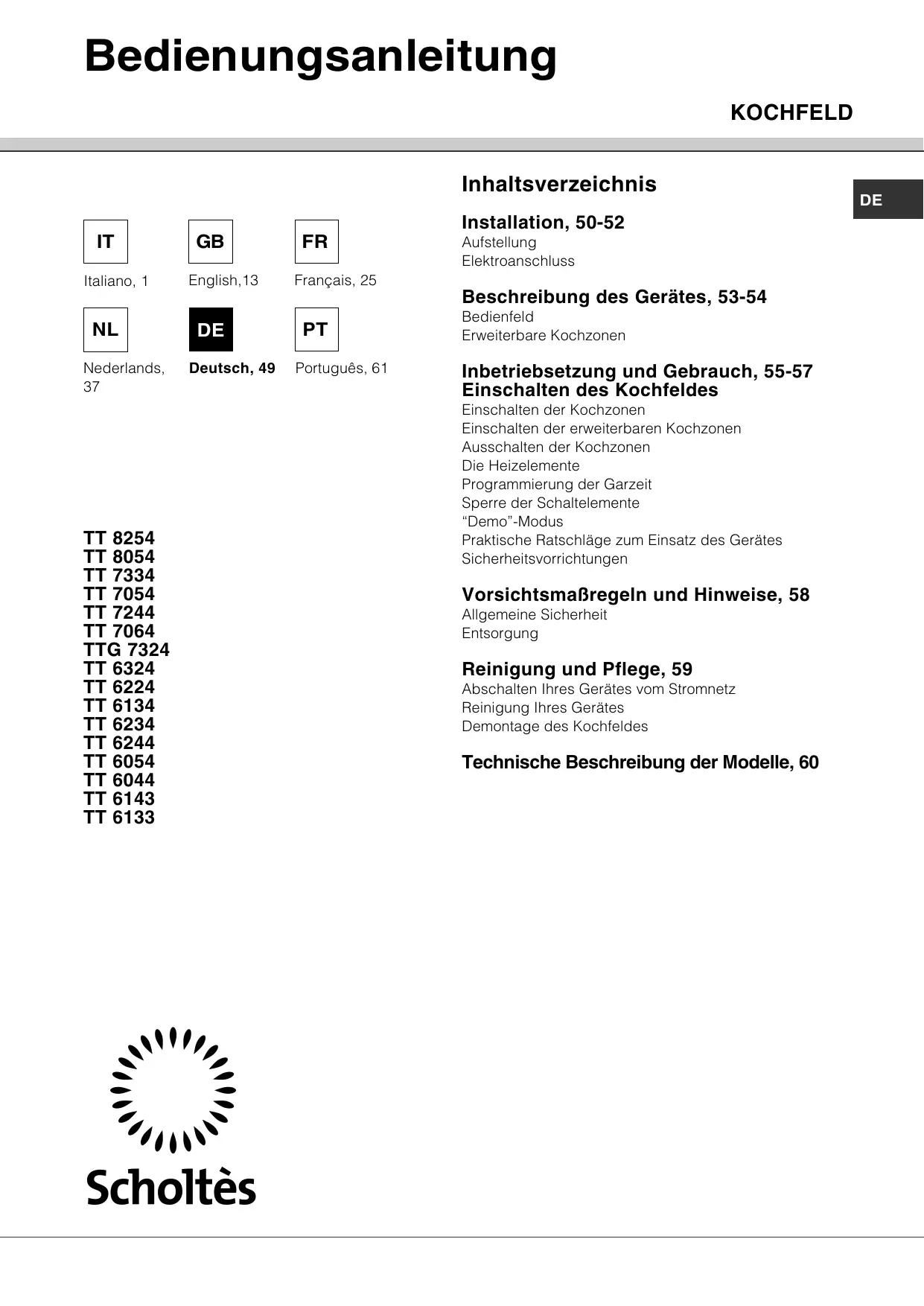

BEDIENUNGSANLEITUNG TT 8054 SCHOLTES

Beschreibung des Gerätes, 53-54

Bedienfeld

Erweiterbare Kochzonen

Inbetriebsetzung und Gebrauch, 55-57
Einschalten des Kochfeldes

Einschalten der Kochzonen

Einschalten der erweiterbaren Kochzonen

Ausschalten der Kochzonen

Die Heizelemente

Programmierung der Garzeit

Sperre der Schaltelemente

"Demo"-Modus

Praktische Ratschlage zum Einsatz des Gerätes

Sicherheitsvorrichtungen

Vorsichtsmaßregeln und Hinweise, 58

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 59

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle, 60

Scholtès

! Bewahren Sie diese Bedienungsanleitungitte sorgfältig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

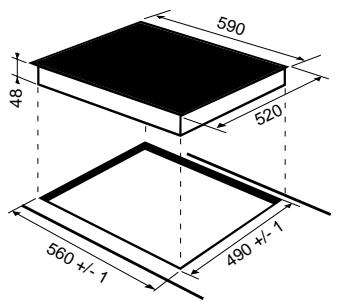

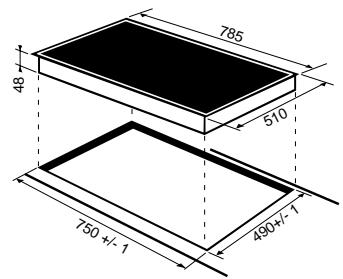

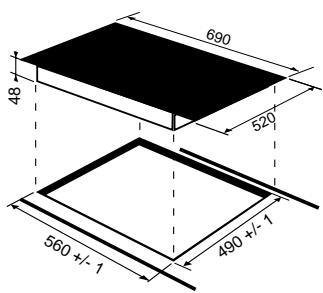

Einbau

Um eine einwandfrei Betriebsweise des Gerätes zu gewährleisten, muss das für den Einbau bestimmte Möbelteil folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kuhlsystem mit Zwangsbelüftung ausgestellt sein.
- Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischendeil zwischen beiden Geräten zu installieren.
- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitt folgender Abmessungen vorzusehen:

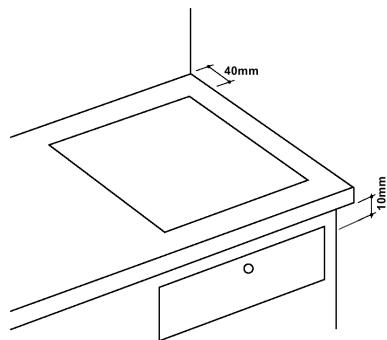

Beluftung

Um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden, muss das Kochfeld wie folgt angebracht werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand und von 600 mm von einer jeder anderen vertikalen Fläche;
• um einen Abstand von mindestens 10 mm zwischen dem für

den Einbau bestimmen Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

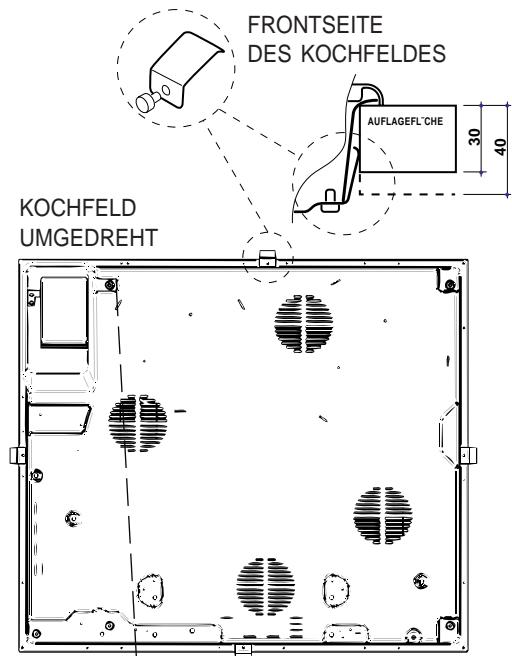

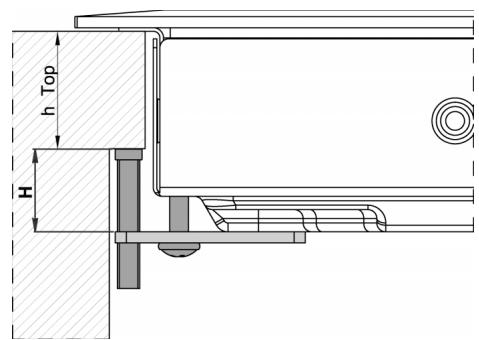

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stutz- bzw. Auflagefläche installiert werden. Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der

Befestigungsklammern wird vor Montage derselben eingestellt, undzarjne nach der Stärke der Auflagefläche:

• 30 mm: Schraube 17,55 mm;
• 40 mm: Schraube 7,55 mm.

Verfahrens Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeder Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, undzarw so, dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaltet.

! Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein.

! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit stromfuhrenden Teilen ausgeschlossen sein.

!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfenehmen zu müssen, nicht möglich ist.

Elektroanschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sümttliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls notig, leichter herausziehen zu konnen.

Klemmengehause

KOCFELD UMGEDBEH

übereinstimmt)

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schreiben Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Dühte
230V 1+N ~ 50 Hz	N L	1: gelb/grün; N: die 2 blauen Dühte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz

• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Trennen Sie die Drähte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
400V - 2+N ~ 50 Hz	N L1 L2	1: gelb/grün; N: die 2 blauen Drähte zusammen L1: schwarz L2: braun
230V 3 ~ 50Hz
400V - 2+2N ~ 50 Hz	1 N2 L1 L2	1: gelb/grün; N1: blau N2: blau L1: schwarz L2: braun

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz

• 400V 3 - N ~ 50 Hz

dann vermfahren Sie wie folgt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines higheren Wertes, geeigneter Maße (Kabelquerschnitt: 2,5 m).
2. Hebien Sie unter Zuhlfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehausedeckels an und öffnen Sie es (siehe Abbildung Klemmengehäuse).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anleitung an nachfolgende Tabelle und Zeichnungen.

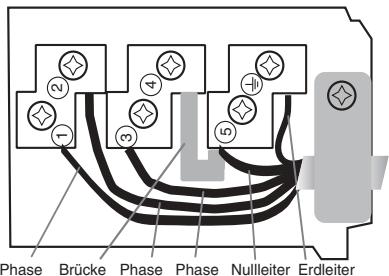

4. Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schreiben Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss					Klemmengehäuse
400V 3-N ~ 50 Hz	1 L1	2 L2	3 L3	4 N	5	Dreiphasenanschluss 400

1. Befestigen Sie das Versorgungskabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Dreiphasenanschluss 400 Anschluss des Versorgungskabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßene elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerät keinig zugänglich sein.

! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.

! Das Netzkabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetaucht werden.

! Der Hersteller lehtigt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

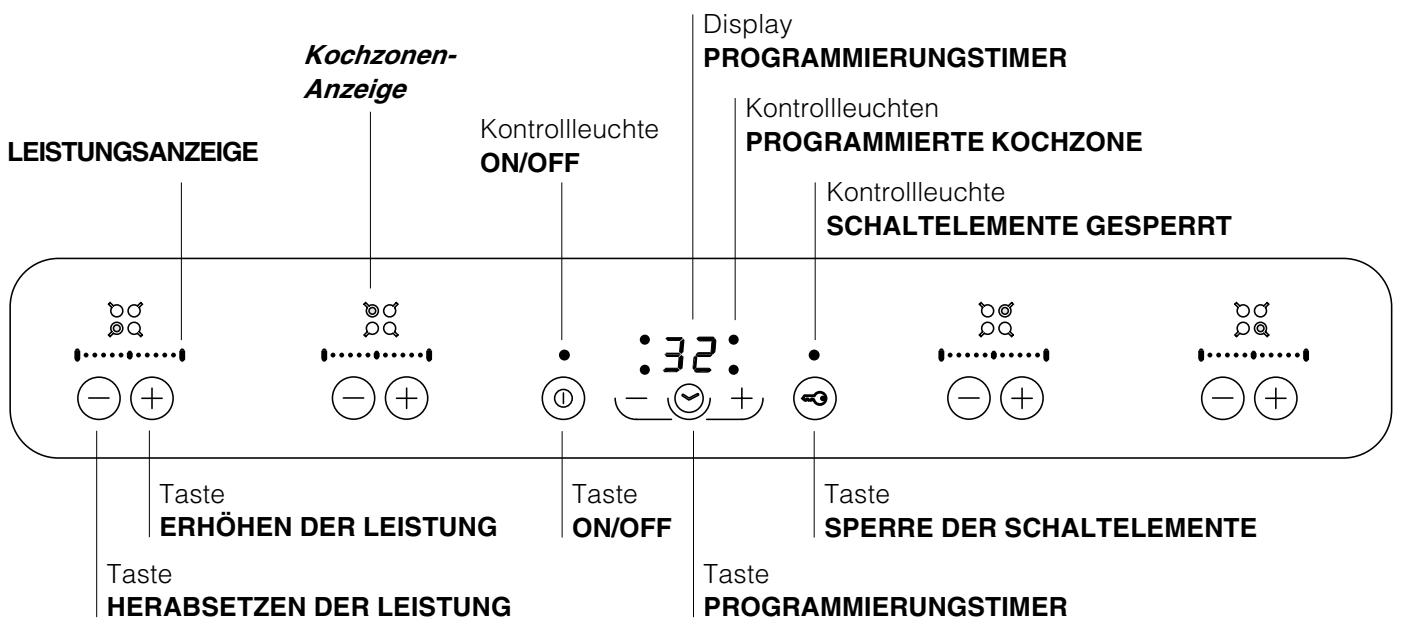

Bedienfeld

Das hier beschriebene Bedienfeld gilt nur als ein zur Vereinfachung geliefertes Beispiel, demnach ist es möglich, dass es keine genaue Reproduktion des erworbenen Modells darstellt.

• Taste EROHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
• Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).
• LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
• Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes.
• Kontrollleuchte ON/OFF: Diese zeigt an, ob das Gerät ein- oder ausgeschaltet ist.

• Taste PROGRAMMIERUNGSTIMER: Mittels dieser Tasten kann eine Garzeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).

• Display PROGRAMMIERUNGSTIMER: Auf diesen Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuchten PROGRAMMIERTE KOCHZONE: These zeigen die Kochzonen an, wenn eine Programmierung gestartet wird (siehe Inbetriebsetzung und Gebrauch).
• Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuche SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gespert wurden (siehe Inbetriebsetzung und Gebrauch).

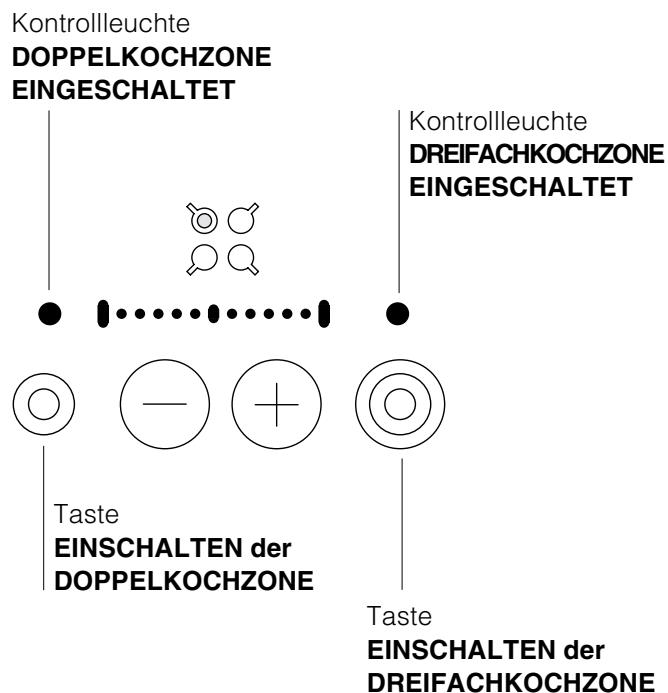

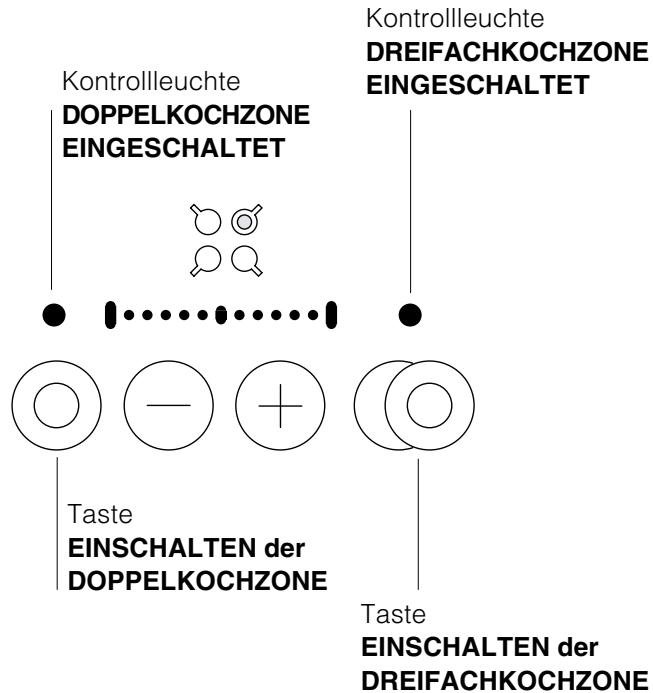

Erweiterbare Kochzonen

Einige Modèle sind mit erweiterbaren Kochzonen ausgerüstet. Diese können unterschiedlicher Form sein (rund oder oval) und können unterschiedlich groß erweitert werden (Doppel- oder Dreifach-Kochzone). Nachstehend werden die entsprechenden Bedienelemente, mit denen nur die Modelle ausgestattet sind, die eine solche Option vorsehen, erläutert.

Runde erweiterbare Kochzone

Ovale erweiterbare Kochzone

• Taste EINSCHALTEN der DOPPELKOCHZONE: Mittels dieser wird die Doppelkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch).
• Kontrolleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Doppelkochzone eingeschaltet wurde.
• Taste EINSCHALTEN der DREIFACHKOCHZONE: Mittels dieser wird die Dreifachkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Dreifachkochzone eingeschaltet wurde.

• Taste EINSCHALTEN der DOPPELKOCHZONE: Mittels dieser wird die Doppelkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch).

• Kontrolleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Doppelkochzone eingeschaltet wurde.
• Taste EINSCHALTEN der DREIFACHKOCHZONE: Mittels dieser wird die Dreifachkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Dreifachkochzone eingeschaltet wurde.

! Der auf die Dichtungen aufgetragene Leim können Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

!Wird das Kochfeld an das Stromnetz angeschlossen, leuchten für eineuge Sekunden sãmtliche auf der Bedienblende befindlichen Kontroll- und Anzeigeleuchten auf, und es ertont ein kurzer Signatlon. Nur wenn alle Kontroll- und Anzeigeleuchten erlösen, kann das Kochfeld eingeschaltet werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrück halten) eingeschaltet.

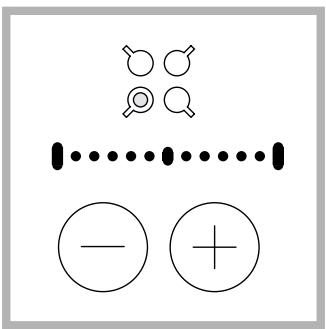

Einschalten der Kochzonen

Eine jeder Kochzone wird über einen Leistungsregler, bestehend aus zwei Tasten (- und +) aktiviert.

• Drücken Sie die Taste , um die Kochzone einzuschalten; stellen Sie daraufhin mittels der Tasten und die gewünschte Leistung ein.
• Um(sofort auf maximale Leistung einzustellen, drücken Sie kurz auf die Taste (一)

Einschalten der erweiterbaren Kochzonen

Doppelkochzone:

1. Drücken Sie die Taste () , um die interne Kochzone zu aktivieren.

2. Handelt es sich bei der zweiten Kochzone um eine runde Kochzone, dann drücken Sie die Taste , um die zweite Kochzone ein- bzw. auszuschalten. Handelt es sich um eine ovale Kochzone, dann drücken Sie die Taste .

3. Dreifachkochzone:

4. Aktivieren Sie die Doppelkochzone so wie angegeben.

5. Handelt es sich um eine runde Kochzone, dann drücken Sie die Taste , um die interne Kochzone ein- bzw. auszuschalten (Dreifachkochzone). Handelt es sich um eine ovale Kochzone, dann drücken Sie die Taste .

! Es besteht auch die Möglichkeit, die gesamte erweiterbare Kochzone (Dreifachkochzone) ein- bzw. auszuschalten. Drücken Sie hierzu direkt auf die Taste ©, wenn es sich um eine runde Kochzone handelt, oder auf ©, wenn sie oval ist.

Ausschalten der Kochzonen

• Drücken Sie die Taste (一) : die Kochzonenleistung sinkt allmählich bis zum volligen Ausschalten der Kochzone.
• Oder drücken Sie gleichzeitig die Tasten () und () : Die Leistung sinkt sofort auf 0, die Kochzone wird ausgeschaltet.

Die Heizelemente

Das Kochfeld kann, je nach Modell, mit zwei Arten von Heizelementen ausgerüstet sein: mit Halogen- und Strahlungsbeheizungs-ELEMENTen Bei Halogen-Heizelementen erfolgt die Wärmeübertragung mittels Strahlung der in diesen Heizelementen befindlichen Halogenlampe. Diese zeichnen sich durch die Eigenschaften aus, die den typischen Eigenschaften des Gases nahekommen sofortige Reaktion auf die jeweiligen Einstellungen, umgehende Anzeige der Leistungsstufe. Bei der Strahlungsbeziehung handelt es sich um Heizkörper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimale Wärmeverteilung über den gesamten Topfboden gewährleisten und somit bestmögliche Garergebnisse bei Niedrigtemperaturen ermögen. Schmorgerichte, Soßen oder aufzuwärmende Fertiggerichte.

Programmierung der Garzeit

!Samtliche Kochzonen können für eine Garzeit von 1-99 Minuten programmiert werden.

1. Schalten Sie die Kochzone ein und regulieren Sie die Temperatur.
2. Drücken Sie die Taste so lange, bis die Anzeigeleuche, die der Kochzone, die programmiert werden soll, entspricht, aufleuchtet.
3. Stellen Sie über die Tasten -_+ die gewünschte Garzeit ein.
4. Bestätigkeiten Sie die Einstellung durch Druck auf die Taste

Die Zeitrechnung (rückwärfter Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertönt (für ca. 10 Sekunden) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet.

Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.

Displayanzeige bei einer Mehrfach-Programmierung

Wird die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrollleuchte schaltet sich ein, um anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen blinken.

Zur Anzeige der Restgarzeit der übrigen programmierten Kochzonen drücken Sie mehrmals auf die Taste : Angefangen von der vorderen linken Kochzone werden nacheinander (im Uhrzeigersinn) die Zeiten samtlicher programmierten Kochzonen angezeigt.

Änderung der Programmierung

1. Drücken Sie mehrmals auf die Taste , bis die Zeit der Kochzone, die geändert werden soll, angezeigt wird.
2. Stellen Sie über die Tasten -+一 die neue Garzeit ein.
3. Bestätigen Sie die Einstellung durch Druck auf die Taste .

Zur Lösung einer Programmierung verfahren wie offen angegeben. An Punkt 2 drücken Sie gleichzeitig die Tasten + : Die Programmierung wird gelöscht, das Display verlässt den Modus „Programmierung".

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes konnen die Schaltelemente gesperrt werden, um irrtumliche Einstellungenänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste dann werden die Schaltelemente gespeit. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Um etwaige weiteren Einstellungen vornehmen zu küssen (z.B. um den Garvorgang zu unterbrechen), müssen die Schaltelemente wieder entspriert werden: Drücken Sie hierzu für weniger Sekunden die Taste die Kontrollleuchte erlischt, die Schaltelemente werden frei gegeben.

Ausschalten des Kochfeldes

Durch Drücken der Taste wird das Kochfeld ausgeschaltet.

Sollten die Schaltelemente gespeppt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gespeppt. Um das Kochfeld wieder einschalten zu konnen, müssen die Schaltelemente vorher entsprrt werden.

"Demo"-Modus

Ihr Gerät kann auf einen "Vorführ"-Modus (Demo) eingestellt werden. Das Bedienfeld Funktioniert hierbei:vöglich normal (einschließlich der Programmierungstasten), das Einschalten der Heizelemente wird hierbei jedoch nicht bewirkt. Zur Aktivierung des „Demo“-Modus muss das Kochfeld eingeschaltet und die Sperre der Bedienelemente aktiviert sein.

• Drücken Sie gleichzeitig für eineuge Sekunden die Taste der hinteren linken Kochzone, die Taste der vorderen rechten Kochzone und die Taste .
• Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld wird ausgeschaltet.
• Wird das Kochfeld daraufhin wieder eingeschaltet, befindet es sich im „Demo“-Modus.

Um diese Betriebsweise zu verlassen, verfahrens Sie wie folgt:

• Bei eingeschaltetem Kochfeld und aktivierter Sperre der Schaltelemente drücken Sie erneut die Tasten, so wie oben beschrieben.
• Auf dem Display erscheint die Anzeige RE und AL und das Kochfeld wird ausgeschaltet.
• Bei nachfolgendem Wiedereinschalten des Kochfeldes Funktioniert theses wieder normal.

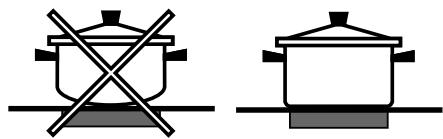

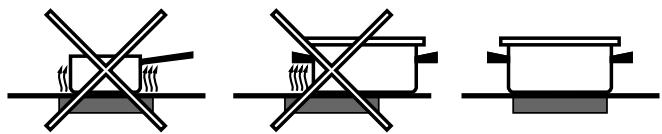

Praktische Ratschläge zum Einsatz des Gerätes

So gibt Ichnen Ihr Kochfeld sein Bestes:

• Benutzen Sie Kochgeschirr mit flachem Boden, um zu gewährleisten, dass der Boden vollständig auf der Heizfläche aufliegt.

• Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens, sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird: Die äußert hohe Hitzekonzentration der Gasbrenner * ^2 kte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise wurde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben können.

Empfohlene Leistungsstufen für die entsprechenden Gararten:

Leistungsstufe	Kleine Kochzone (1100 ->1400 W)	Mittelgroße Kochzone (1800 ->2000 W)	Große Kochzone (2300 ->2500 W)
Mini	Schokolade	Erhitzen	Sanftgaren
Medi	Soßen	Sanftgaren	Flüssigkeiten zum Kochen bringen
Maxi	Sanftgaren	Flüssigkeiten zum Kochen bringen	Frittieren /Grillen

Sicherheitsvorrichtungen

Restwärmeanzeigen

Die darüber den entsprechenden Kochzonen befindlichen Restwärmeanzeigen bleiben auch nach Ausschalten noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60^ sinkt, um Sie auf die Gefahr, sich verbrennen zu konnen, aufmerksam zu machen.

Nichtgebrauch

Wird das Kochfeld eingeschaltet, jedoch für ungebärn 2 Minuten nicht in Betrieb genommen, wird die Funktion „Sperre der Schaltelemente" aktiviert. Bleibt dieser Status für weitere 4 Minuten bestehen, schaltet sich das Kochfeld automatisch aus.

Überhitzung

Ein anhaltender Einsatz des Kochfeldes kann ein Überhitzen der elektronischen Komponenten bewirken. In einem solchen Fall schaltet eine Überhitzungsschutzvorrichtung die vorderen Kochzonen zeitweilig auf eine reduzierte Leistung (Stufe 3), bis die Temperatur nicht auf einen annehmbaren Wert gesunden ist.

Sicherheitsschalter

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird (siehe Tabelle). Wahrend diesen Sicherheitsstillstandes werden auf dem Display abwechseln die Buchstaben TI und ME angezeigt.

Leistungsgrad	Maximale Betriebszeit in Stunden
1	10
2	6
3-4-5	5
6	4
7-8	3
9-10	2
11	1

Tonsignal

Kleinere Betriebsanomalien, verursacht durch:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
  Flüssigkeit, die über das Schaltfeld gegossen wurde,
  ein zu longer Druck auf eine Taste,

konnen die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Befindet sich das Kochfeld in einem solchen Zustand, werden die Schaltelemente automatisch gespert:

Zum Entsperren der Schaltelemente drücken Sie die Taste (3), die Einstellungen werden beibehalten. Wirde die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenn aufmerksam gelesen werden.

CE Dieses Gerat entspricht den folgenden EG-Richtlinien:

19.02.73-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen

• 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen
• 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Fußen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
• Das Glaskeramikkochfeld ist stoßfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
• Sollte die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
• Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits Kochfeldteilen gelangen.
  -itte berücksichtigten Sie,dass die Kochzonen noch fur ca.30 Minuten nach dem Ausschaltensehr heißt bleiben.Die Restwärme wird auf derentsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
• Halten Sie sãmtliche Gegenstände, die schmelzen können, wie Plastikteile oder Kunststoffe sowie

Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie weitere auf Verpackungsmaterial, Frischhaltefolie und Alufolie:

Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, konnen sie das Kochfeld dauerhaft beschädigen.

• Stellen Sie Stieltöpfe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche des Kochfeldes hoffnungslos beschädigen * 們 den, ist zu vermeiden.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
- Bei entsprechenden starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspälen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit dem mitgelieferten Schaber entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - halten werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
! Der mitgelieferte Schaber ist äußert scharf: Seien Sieitte vorsichtig bei Gebrauch desselben.
- Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, der ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfehlts sich, diese Nachbehandlung bei lauwarmem oder abgekühnten Gerät vorzunehmen.
- Achten Sie stets darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sichathamlich bei der)nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längerere Zeit darauf stehen bleiben.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspelen und abzutrocknen. Wird versehentlich Wasser daraufuf verschüttet, muss es sofort sorgsam getrocknet werden.

! Rahmen in aluminium mit einem stahl-asekt. Nie Produkte von Reinigung anzuwenden und auf dem aluminium nicht-anwendbar degraisserend.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben, die zur Befestigung der weltlichen Zentrierungsfedern dienen, aus;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
   3.nehmen Sie das Kochfeld aus dem Mobelausschnitt herself.

! Wir empfehlen dringlichst, Innemechanismen nicht eigähändig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.

Technische Beschreibung der Modelle

DE

Auf diesen Tabellen werden Modell für Modell die Leistungsaufnahme-Werte, die Art der Heizkörper (Halogen oder Strahlungsbeheziehung) und der Durchmesser einer jedem Kochzone aufgeführrt.

Kochfelder	TT 8254		TT 8054		TT 7334
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten rechts	H 2500	230	R 2500	250	H 1200	165
Vorne rechts	R 1200	165	R 1200	165	RO 1000/1800	165x270
Hinten links					H 1050/2500	230
Vorne links					R 600	120
Mitte	H 1800	200	R 1800	200
Link	RO 600/1600/2400	190x275	RO 1500/2400	190x285
Gesamtleistung	7900		7900		6100
	H = Halogen-Kochzone (Haloring), R = einfache Kochzone mit Strahlungsbeheizung, RO = ovale Kochzone mitStrahlungsbeheizung, RD = Doppel-Kochzone mit Strahlungsbeheizung, RT = D reifach-Kochzone mitStrahlungsbeheizung
Kochfelder	TT 7054		TT 7244		TT 7064
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten rechts	R 1200	165	H 1200	165	R 1200	165
Vorne rechts	RO 1000/1800	165x270	H 1800	200	R 1800	200
Hinten links	R 1100/2500	250	RT 800/1600/2500	250	RT 800/1600/2500	250
Vorne links	R 600	120	R 600	120	R 600	120
Mitte
Rechts
Gesamtleistung	6100		6100		6100
	H = Halogen-Kochzone (Haloring), R = einfache Kochzone mit Strahlungsbeheizung, RO = ovale Kochzone mitStrahlungsbeheizung, RD = Doppel-Kochzone mit Strahlungsbeheizung, RT = D reifach-Kochzone mitStrahlungsbeheizung
Kochfelder
Kochzonen	TT 7324		TT 6324		TT 6224
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten rechts	R 1400	180	R 1400	180	R 1400	180
Vorne rechts	H 1800	200	H 1800	200	H 1800	200
Hinten links	H 1050/2500	230	H 1050/2500	230	H 2500	230
Vorne links	R 1200	165	R 1200	165	R 1200	165
Mitte
RechtsDestra
Gesamtleistung	6900		6900		6900
	H = Halogen-Kochzone (Haloring), R = einfache Kochzone mit Strahlungsbeheizung, RO = ovale Kochzone mitStrahlungsbeheizung, RD = Doppel-Kochzone mit Strahlungsbeheizung, RT = D reifach-Kochzone mitStrahlungsbeheizung
Kochfelder	TT 6134		TT 6054		TT 6044
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten rechts	R 1400	180	R 1400	180	R 1400	180
Vorne rechts	R 1800	200	R 1800	200	R 1800	200
Hinten links	H 2500	230	R 1100/2500	250	R 2500	250
Vorne links	R 1200	165	R 600	120	R 600	120
Mitte
Rechts
Gesamtleistung	6900		6300		6300
	H = Halogen-Kochzone (Haloring), R = einfache Kochzone mit Strahlungsbeheizung, RO = ovale Kochzone mitStrahlungsbeheizung, RD = Doppel-Kochzone mit Strahlungsbeheizung, RT = D reifach-Kochzone mitStrahlungsbeheizung
Kochfelder	TT 6143		TT 6234		TT 6244
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten rechts			R 1400	180	H 1200	165
Vorne rechts			R 1800	200	RO 1000/1800	165x270
Hinten links	H 2500	230	H 1050/2500	230	H 1050/2500	230
Vorne links	R 1200	165	R 1200	165	R 600	120
Mitte
Rechts	R 600/1600/2400	190x275
Gesamtleistung	6100		6900		6100
	H = Halogen-Kochzone (Haloring), R = einfache Kochzone mit Strahlungsbeheizung, RO = ovale Kochzone mitStrahlungsbeheizung, RD = Doppel-Kochzone mit Strahlungsbeheizung, RT = D reifach-Kochzone mitStrahlungsbeheizung
Kochfeder	TT 6133
Kochzonen	Leistung (W)	Durchmesser (mm)
Hinten rechts
Vorne rechts
Hinten links	H 2500	230
Vorne links	R 1200	165
Mitte
Rechts	RO 1500/2400	190x285
Gesamtleistung	6100
	H = Halogen-Kochzone (Haloring), R = einfache Kochzone mit Strahlungsbeheizung, RO = ovale Kochzone mitStrahlungsbeheizung, RD = Doppel-Kochzone mit Strahlungsbeheizung, RT = D reifach-Kochzone mitStrahlungsbeheizung

Italiano, 1

GB

English, 13

FR

Français, 25

Nederland, 37

DE

Deutsch, 49

PT

Portugues, 61

TT 8254
TT 8054
TT 7334
TT 7054
TT 7244
TT 7064
TTG 7324
TT 6324
TT 6224
TT 6134
TT 6234
TT 6244
TT 6054
TT 6044
TT 6143
TT 6133

Índice

Instalacao, 62-64

Posicionamento
