Gerätetyp	Standherd
Marke	Scandomestic
Modell	IKF 180-1
Abmessungen (B x T x H)	60 cm x 60 cm x 85 cm
Gewicht	Ca. 50 kg
Stromversorgung	230 V, 50 Hz
Gesamtstromverbrauch	9.5 kW
Kochfeldtyp	Elektrisches Glaskeramik-Kochfeld mit 4 Kochzonen
Ofentyp	Elektrischer konventioneller Ofen
Ofenfunktionen	Backen, Grillen, Auftauen, Heißluft-Garen
Reinigungsmethode	Herausnehmbare Ofentür, Emaille-Innenraum für einfaches Abwischen
Sicherheitsmerkmale	Kindersicherung, automatische Abschaltung, Überhitzungsschutz
Verfügbarkeit von Ersatzteilen	Erhältlich über Scandomestic-Servicezentren
Reparaturfähigkeitsindex	7.5/10 (Benutzerbewertung)
Farbe	Edelstahl / Weiß (je nach Variante)
Zertifizierungen	CE-gekennzeichnet

Häufig gestellte Fragen - IKF 180-1 Scandomestic

Wie stelle ich den Ofen-Timer ein?

Drücken Sie die Timer-Taste und verwenden Sie die +/- Tasten, um die gewünschte Zeit einzustellen. Bestätigen Sie durch erneutes Drücken der Timer-Taste.

Kann ich Metallpfannen auf dem Glaskeramik-Kochfeld verwenden?

Ja, aber stellen Sie sicher, dass der Pfannenboden flach und sauber ist. Vermeiden Sie das Ziehen von Pfannen, um Kratzer zu vermeiden.

Wie reinige ich den Ofeninnenraum?

Verwenden Sie ein feuchtes Tuch mit mildem Reinigungsmittel. Bei hartnäckigen Flecken verwenden Sie einen nicht scheuernden Ofenreiniger. Vermeiden Sie aggressive Chemikalien.

Was soll ich tun, wenn der Herd nicht heizt?

Überprüfen Sie die Stromversorgung und den Schutzschalter. Stellen Sie sicher, dass der Ofen richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie aktiviere ich die Kindersicherung?

Drücken und halten Sie die Kindersicherung-Taste 3 Sekunden lang. Ein Schloss-Symbol erscheint auf dem Display.

Was ist die maximale Ofentemperatur?

Der Ofen erreicht eine maximale Temperatur von 250 °C (482 °F) zum Backen und Grillen.

Kann ich das Ofenlicht selbst austauschen?

Ja, stellen Sie sicher, dass der Herd ausgesteckt ist. Entfernen Sie die Glasabdeckung und ersetzen Sie sie durch eine kompatible 40W Ofenlampe.

Wie entferne ich die Ofentür zur Reinigung?

Öffnen Sie die Tür vollständig, heben Sie die Verriegelungshebel der Scharniere an, schließen Sie sie dann vorsichtig, bis sie einrastet, und heben Sie die Tür ab.

Ist der Herd energieeffizient?

Dieses Modell ist mit der Energieklasse A bewertet, was bedeutet, dass es im Vergleich zu älteren Modellen einen moderaten Energieverbrauch hat.

Wie lange ist die Garantiezeit?

Scandomestic bietet eine Standard-2-Jahres-Garantie für den Hausgebrauch. Registrieren Sie Ihr Produkt online für eine erweiterte Abdeckung.

BEDIENUNGSANLEITUNG IKF 180-1 Scandomestic

2. Produkt Introduktion...... 10

2. Produkt Introduktion

2.1 Oversigt

1. max. 1800/2300 W zone

2. max. 1800/2300 W zone

3. max. 2200/2600 W zone

4. max. 1200/1500 W zone

5. Kontrolpanel

6. Glasplade

2.2 Kontrolpanel

1. Kontrol af valg af opvarmnings zone
2. Timer kontrol
3. Kraft / Timer glidende touch kontrol
4. Boost kontrol
5. kontrol af tastaturlås
6. ON/OFF kontrol

2.3 Arbejdsteori

Annuller Boost-funktionen

1.2.1 Stromschlaggefahr....4
1.2.2 Schnittgefahr....5
1.2.3 Wichtige Sicherheitshinweise....5

1.3 Betrieb und Wartung......10

1.3.1 Stromschlaggefahr....10
1.3.2 Gesundheitsgefährdung ....10
1.3.3 Gefährdung durch heiße Oberflächen......11
1.3.4 Schnittgefahr....11

2. Produktvorstellung 12

2.1 Ansicht von oben....12
2.2 Bedienfeld....13
2.3 Erklärung zur Funktionsweise....13
2.4 Vor der Verwendung Ihres neuen Induktionskochfeldes .....14
2.5 Technische Spezifikationen....14

3. Betrieb....14

3.1 Berührungssteuerung....14
3.2 Die Wahl des richtigen Kochgeschirrs 15
3.3 Gebrauchsanweisung....16

3.3.1 Kochvorgang beginnen....16
3.3.2 Kochvorgang beenden....17
3.3.3 Verwendung der Boost-Funktion ....18
3.3.4 Die Bedienelemente sperren....19
3.3.5 Zeitsteuerung 20
3.3.6 Standardbetriebszeiten....24

4 Kochrichtlinien 25

4.1 Kochtipps....25

4.1.1 Dünsten, Reis zubereiten ....25

4.1.2 Steak braten 25

4.1.3 Zum Pfannenrühren 26

4.2 Erkennung von Kleinteilen....26

5 Temperatureinstellungen 26

6 Reinigung und Pflege 27

7 Tipps und Tricks 29

8 Fehleranzeige und Inspektion 31

9 Installation 31

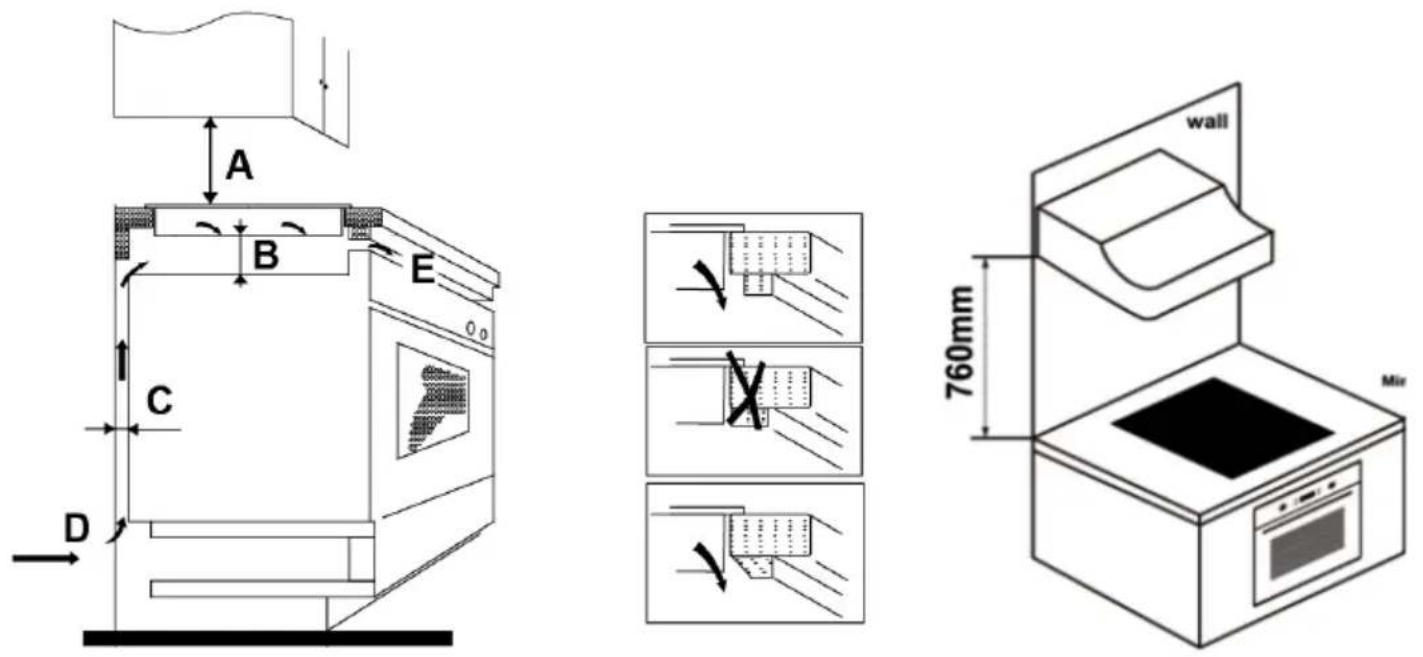

9.1 Auswahl der Installationsgeräte....31

9.2 Vor der Installation des Kochfeldes ist sicherzustellen, dass...34

9.3 Nach der Installation des Kochfeldes ist darauf zu achten, dass 35

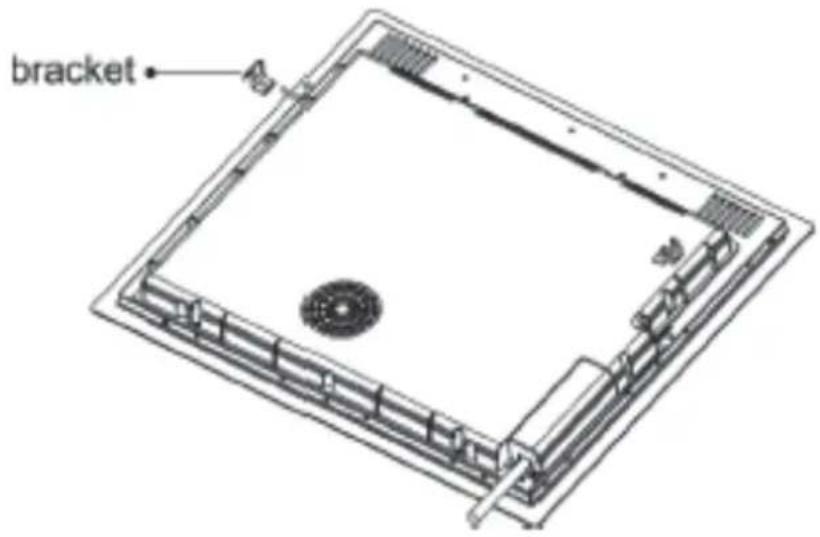

9.4 Vor dem Anbringen der Befestigungswinkel 35

9.5 Einstellen der Halterungsposition....35

9.6 Vorsichtsmaßnahmen 37

9.7 Kochfeld an das Stromnetz anschließen....37

1. Vorwort

1.1 Sicherheitshinweise

Ihre Sicherheit ist uns wichtig. Bitte lesen Sie diese Informationen, bevor Sie Ihr Kochfeld benutzen.

1.2 Installation

1.2.1 Stromschlaggefahr

- Trennen Sie das Gerät vom Stromnetz, bevor Sie Arbeiten oder Wartungsarbeiten daran durchführen.

- Der Anschluss an ein gutes Erdungskabelsystem ist unerlässlich und zwingend erforderlich.

- Änderungen an der Hausinstallation dürfen nur von einer Elektrofachkraft vorgenommen werden.

• Die Nichtbeachtung dieser Hinweise kann zu

Stromschlag oder Tod führen.

1.2.2 Schnittgefahr

• Vorsicht - die Kanten der Paneele sind scharf.
- Nichtbeachtung der Vorsichtsmaßnahmen kann zu Verletzungen oder Schnitten führen.

1.2.3 Sicherheitshinweise

• Lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Gerät installieren oder verwenden.
• Es dürfen zu keinem Zeitpunkt brennbare Materialien oder Produkte auf dieses Gerät gestellt werden.
• Bitte stellen Sie diese Informationen dem Verantwortlichen für die Installation des Gerätes zur Verfügung, da dies Ihre Installationskosten reduzieren könnte.
• Um eine Gefährdung zu vermeiden, muss dieses Gerät gemäß dieser Montageanleitung installiert werden.
• Dieses Gerät darf nur von einer entsprechend qualifizierten Person ordnungsgemäß installiert und geerdet werden.

• Dieses Gerät sollte an einen Stromkreis angeschlossen werden, der einen Trennschalter beinhaltet, der eine vollständige Trennung von der Stromversorgung ermöglicht.

• Eine nicht ordnungsgemäße Installation des Geräts kann zum Erlöschen jeglicher Garantie- oder Haftungsansprüche führen.

• Lassen Sie das Gerät niemals unbeaufsichtigt, wenn es in Betrieb ist. Überkochung verursacht Rauch und fettige Überläufe, die sich entzünden können.
• Verwenden Sie Ihr Gerät niemals als Arbeits- oder Aufbewahrungsfläche.
• Lassen Sie niemals Gegenstände oder Utensilien auf dem Gerät zurück.
• Legen Sie keine magnetisierbaren Gegenstände (z.B. Kreditkarten, Speicherkarten) oder elektronischen Geräte (z.B. Computer, MP3-Player) in die Nähe des Gerätes, da sie durch sein elektromagnetisches Feld beeinträchtigt werden können.
• Verwenden Sie Ihr Gerät niemals zum Erwärmen oder Heizen des Raumes.
• Schalten Sie nach Gebrauch immer die Kochzonen und das Kochfeld wie in dieser Anleitung beschrieben aus (d.h. mit den Touch-Bedienelementen). Verlassen Sie sich nicht auf die Pfannenerkennung, um die Kochzonen auszuschalten, wenn Sie die Pfannen abnehmen.
• Lassen Sie keine Kinder mit dem Gerät spielen, sitzen, stehen oder klettern.
• Lagern Sie keine für Kinder interessanten

Gegenstände in Schränken über dem Gerät. Kinder, die auf das Kochfeld klettern, können schwer verletzt werden.

• Lassen Sie Kinder nicht allein oder unbeaufsichtigt in dem Bereich, in dem das Gerät benutzt wird.
• Kinder oder Personen mit einer Behinderung, die ihre Einsatzmöglichkeiten einschränkt, sollten eine verantwortliche und kompetente Person haben, die sie in der Handhabung des Gerätes unterweist. Der Ausbilder sollte sich davon überzeugen können, dass sie das Gerät ohne Gefahr für sich selbst oder ihre Umgebung benutzen können.

- Reparieren oder ersetzen Sie keine Teile des Geräts, es sei denn, dies wird in der Bedienungsanleitung ausdrücklich empfohlen. Alle anderen Wartungsarbeiten sollten von einem qualifizierten Techniker durchgeführt werden.

• Verwenden Sie zur Reinigung Ihres Kochfeldes keinen Dampfreiniger.
• Stellen Sie keine schweren Gegenstände auf Ihr Kochfeld und lassen Sie sie nicht fallen.
• Stellen Sie sich nicht auf Ihr Kochfeld.
• Verwenden Sie keine Pfannen mit gezackten Kanten oder ziehen Sie Pfannen über die Induktionsglasoberfläche, da dies das Glas zerkratzen kann.
• Verwenden Sie zur Reinigung Ihrer Kochfläche keine Scheuermittel oder andere scharfe

scheuernde Reinigungsmittel, da diese das Induktionsglas verkratzen können.

- Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden.

- Dieses Gerät ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie z.B.: -Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumgebungen; - Bauernhäuser; - von Kunden in Hotels, Motels und anderen Wohngebieten; - Umgebungen mit Übernachtung und Frühstück.

- WARNUNG: Das Gerät und seine zugänglichen Teile werden während des Gebrauchs heiß.

Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.

Kinder unter 8 Jahren sind ohne ständige Aufsicht fernzuhalten.

- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie eine

Aufsicht oder Anweisung über den sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

- WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu Bränden führen. Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und dann die Flamme z.B. mit einem Deckel oder einer Löschdecke abdecken.

- WARNUNG: Brandgefahr: Keine Gegenstände auf den Kochflächen lagern.

- Warnung: Wenn die Oberfläche beschädigt ist, schalten Sie das Gerät aus, um Stromschläge zu vermeiden, für Kochflächen aus Glaskeramik oder ähnlichem Material, die spannungsführende Teile schützen.

- Es darf kein Dampfreiniger verwendet werden.

- Das Gerät ist nicht für die Bedienung über eine externe Zeitschaltuhr oder ein separates Fernbedienungssystem vorgesehen.

1.3 Betrieb und Wartung

1.3.1 Stromschlaggefahr

• Nicht auf einem kaputten oder zerbrochenen Kochfeld kochen. Sollte die Kochfläche brechen oder reißen, schalten Sie das Gerät sofort am Stromnetz (Wandschalter) aus und wenden Sie sich an einen qualifizierten Techniker.
• Schalten Sie das Kochfeld an der Wand aus, bevor Sie es reinigen oder warten.
  • Die Nichtbeachtung dieser Hinweise kann zu Stromschlag oder Tod führen.

1.3.2 Gesundheitsgefährdung

• Dieses Gerät entspricht den Normen für elektromagnetische Sicherheit.
• Personen mit Herzschrittmachern oder anderen elektrischen Implantaten (z.B.

Insulinpumpen) müssen sich jedoch vor der Verwendung dieses Gerätes mit ihrem Arzt oder Implantathersteller in Verbindung setzen, um sicherzustellen, dass ihre Implantate nicht durch das elektromagnetische Feld beeinträchtigt werden.

• Die Nichtbeachtung dieser Hinweise kann zum Tod führen.

1.3.3 Gefährdung durch heiße Oberflächen

• Während des Gebrauchs werden die zugänglichen Teile dieses Geräts heiß genug, um Verbrennungen zu verursachen.
• Lassen Sie Ihren Körper, Ihre Kleidung oder andere Gegenstände, die nicht zum Kochen geeignet sind, nicht mit dem Induktionsglas in Berührung kommen, bis die Oberfläche abgekühlt ist.

- Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Kochfeldoberfläche gelegt werden, da sie heiß werden können.

- Halten Sie Kinder fern.

• Die Griffe von Töpfen können sehr heiß sein. Überprüfen Sie, ob die Griffe der Pfanne nicht über andere Kochzonen hinausragen. Halten Sie die Griffe außerhalb der Reichweite von Kindern.

• Die Nichtbeachtung dieser Hinweise kann zu Verbrennungen und Verbrühungen führen.

1.3.4 Schnittgefahr

• Die rasiermesserscharfe Klinge eines Kochflächenschabers wird beim Einfahren der Sicherheitsabdeckung freigelegt. Verwenden Sie es mit äußerster Sorgfalt und lagern Sie es immer sicher und außerhalb der Reichweite von

Kindern.

- Nichtbeachtung der Vorsichtsmaßnahmen kann zu Verletzungen oder Schnitten führen.

Herzlichen Glückwunsch zum Kauf Ihres neuen

Induktionskochfeldes.

Wir empfehlen Ihnen, diese Anleitung / Installationshandbuch einige Zeit zu lesen, um zu verstehen, wie man sie richtig installiert und bedient.

Zur Installation lesen Sie bitte den Abschnitt Installation.

Lesen Sie vor Gebrauch alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese Betriebs- und Installationsanleitung zum späteren Nachschlagen auf.

2. Produktvorstellung

2.1 Ansicht von oben

1. max. 1800/2300 W Zone
2. max. 1800/2300 W Zone
3. max. 2200/2600 W Zone
4. max. 1200/1500 W Zone
5. Bedienfeld
6. Glasplatte

2.2 Bedienfeld

1. Steuerung der Heizzonenauswahl
2. Zeitsteuerung
3. Stromversorgung / Zeitsteuerung über
   Schieberegler Touch-Steuerung
4. Boost-Steuerung
5. Schlüsselverriegelung
6. EIN/AUS-Steuerung

2.3 Erklärung zur Funktionsweise

Das Induktionsgaren ist eine sichere, fortschrittliche, effiziente und wirtschaftliche Kochtechnologie. Es funktioniert durch elektromagnetische Vibrationen, die Wärme direkt in der Pfanne erzeugen, und nicht indirekt durch Erwärmung der Glasoberfläche. Das Glas wird nur dann heiß, wenn die Pfanne es schließlich erwärmt.

2.4 Vor der Verwendung Ihres neuen Induktionskochfeldes

• Lesen Sie diese Anleitung und beachten Sie besonders den Abschnitt "Sicherheitshinweise".
• Entfernen Sie die Schutzfolie, die sich noch auf Ihrem Induktionskochfeld befindet.

2.5 Technische Spezifikationen

Kochfeld	MC-IF7027B2-A
Kochzonen	4 Zonen
Versorgungsspannung	220-240V~ 50/60Hz
Installierte elektrische Leistung	7000W
Produktgröße T×B×H× (mm)	770X520X60
Einbaumaße A×B (mm)	744X494

Gewicht und Abmessungen sind Richtwerte. Da wir ständig bestrebt sind, unsere Produkte zu verbessern, können wir Spezifikationen und Designs ohne vorherige Ankündigung ändern.

3. Betrieb

3.1 Berührungssteuerung

- Die Bedienelemente reagieren auf Berührung, sodass Sie keinen Druck ausüben müssen.

• Verwenden Sie die Fläche Ihres Fingers, nicht seine Spitze.
• Sie hören jedes Mal einen Piepton, wenn eine Berührung registriert wird.
• Vergewissern Sie sich, dass die Bedienelemente immer sauber und trocken sind und dass kein Gegenstand (z.B. ein Geschirr oder ein Tuch) sie bedeckt. Schon ein dünner Wasserfilm kann die Bedienung der Steuerung erschweren.

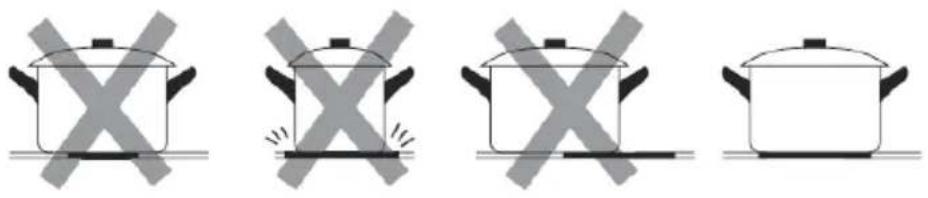

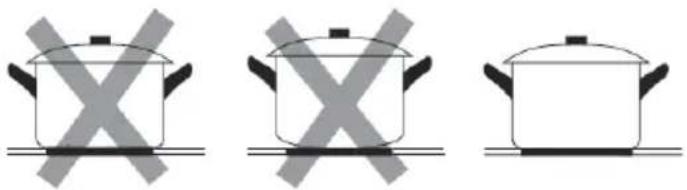

3.2 Die Wahl des richtigen Kochgeschirrs

Verwenden Sie nur Kochgeschirr mit einem für das Induktionskochen geeigneten Boden. Achten Sie auf das Induktionssymbol auf der Verpackung

oder auf der Unterseite der Pfanne.

• Sie können überprüfen, ob Ihr Kochgeschirr geeignet ist, indem Sie durchführen. Führen Sie einen Magneten zum Boden der Pfanne. Wenn ist die Pfanne für die Induktion geeignet.

• Wenn Sie keinen Magneten haben:

• Geben Sie etwas Wasser in die Pfanne, die Sie überprüfen möchten.

• Folgen Sie den Schritten unter "Kochvorgang beginnen".
• Wenn das Display nicht blinkt und das Wasser erwärmt wird, ist die Pfanne geeignet.
• Kochgeschirr aus folgenden Materialien ist ungeeignet: reiner Edelstahl, Aluminium oder Edelstahl. Kupfer ohne Magnetfuß, Glas, Holz, Porzellan, Keramik und Steingut.

Verwenden Sie kein Kochgeschirr mit gezackten Kanten oder einem gebogenen Boden.

Achten Sie darauf, dass der Boden Ihrer Pfanne glatt ist, flach auf dem Glas liegt und die gleiche Größe wie die Kochzone hat. Verwenden Sie Pfannen, deren Durchmesser so groß ist wie die Grafik der gewählten Zone: Bei Verwendung

eines Topfes wird eine etwas breitere Energie mit maximalem Wirkungsgrad verwendet, bei Verwendung eines kleineren Topfes kann der Wirkungsgrad geringer sein als erwartet. Zentrieren Sie Ihre Pfanne immer auf der Kochstelle.

Heben Sie die Pfannen immer vom Induktionskochfeld ab - nicht schieben, da sie sonst das Glas zerkratzen können.

3.3 Gebrauchsanweisung

3.3.1 Kochvorgang beginnen

1. Berühren Sie die EIN/AUS ^① Steuerung.

Nach dem Einschalten ertönt der Summer einmalig, auf allen Anzeigen erscheint " - " oder " - - " und zeigt damit an, dass sich das Induktionskochfeld im Standby-Modus befindet.

1. Stellen Sie eine geeignete Pfanne auf die Kochstelle, die Sie verwenden möchten.

- Stellen Sie sicher, dass der Boden der Pfanne und die Oberfläche der Kochzone sauber und trocken sind.

1. Wenn Sie die Auswahlregelung für die Heizzonen

berühren, blinkt eine Anzeige neben der Taste.

1. Anpassen der Temperatureinstellung durch Berühren des Schiebereglers.

- Wenn Sie nicht innerhalb von 1 Minute eine Wärmeeinstellung wählen, schaltet sich das Induktionskochfeld automatisch aus. Sie müssen erneut bei Schritt 1 beginnen.

- Sie können die Temperatureinstellung während des Kochvorgangs jederzeit ändern.

Wenn die Anzeige abwechselnd ≧U ≦ mit der Temperatureinstellung blinkt

• Sie keine Pfanne auf die richtige Kochzone gestellt oder,
• die Pfanne, die Sie verwenden, ist nicht geeignet für das Induktionskochen oder,
• die Pfanne ist zu klein oder nicht richtig auf der Kochzone zentriert.

Ohne eine geeignete Pfanne auf der Kochzone findet keine Erwärmung statt. Das Display schaltet sich nach 2 Minuten automatisch aus, wenn keine geeignete Pfanne darauf platziert ist.

3.3.2 Kochvorgang beenden

1. Berühren Sie die Heizzonenauswahlregelung, die Sie ausschalten möchten

1. Schalten Sie die Kochzone aus, indem Sie den Schieberegler auf "I" drücken. Stellen Sie sicher,

dass auf der Anzeige "0" erscheint.

1. Schalten Sie das gesamte Kochfeld aus, indem Sie den EIN/AUS-Schalter berühren.

1. Vorsicht vor heißen Oberflächen

H zeigt an, welche Kochzone zum Berühren heiß ist. Es verschwindet, wenn die Oberfläche auf eine sichere Temperatur abgekühlt ist. Es kann auch als Energiesparfunktion verwendet werden, wenn Sie weitere Pfannen erhitzen möchten, verwenden Sie die Heizplatte die noch heiß ist.

3.3.3 Verwendung der Boost-Funktion

Aktiviert die Boost-Funktion

1. Berühren Sie die Heizzonenauswahlregelung.

1. Durch Berühren des Boost-Reglers "B" zeigt die Zonenanzeige "b" und die Leistung erreicht Max.

Die Boost-Funktion abbrechen

1. Berühren Sie die Heizzonenauswahlregelung, für die Sie die Boost-Funktion aufheben möchten.

1. Berühren Sie den „Boost“-Regler, um die B Boost-Funktion abzubrechen, dann kehrt die Kochzone zu ihrer ursprünglichen Einstellung zurück.

• Die Funktion kann in jeder Kochzone eingesetzt werden.
- Nach 5 Minuten kehrt die Kochzone in ihre Ausgangsstellung zurück.
- Wenn die ursprüngliche Wärmeeinstellung gleich 0 ist, kehrt sie nach 5 Minuten auf 9 zurück.

3.3.4 Die Bedienelemente sperren

• Sie können die Bedienelemente gegen unbeabsichtigten Gebrauch sperren (z.B. Kinder, die versehentlich die Kochzonen einschalten).
• Wenn die Bedienelemente gesperrt sind, sind alle Bedienelemente außer der EIN/AUS-Steuerung deaktiviert.

So sperren Sie die Bedienelemente

Berühren Sie die 🔍 Tastensperre. Die Timeranzeige zeigt "Lo" an.

So entsperren Sie die Bedienelemente

1. Vergewissern Sie sich, dass das Induktionskochfeld eingeschaltet ist.
2. Berühren und halten Sie die Tastensperre für eine Weile.
3. Sie können nun mit der Verwendung Ihres Induktionskochfeldes beginnen.

Wenn sich das Kochfeld im Sperrmodus befindet, sind alle Bedienelemente außer IN/AUS deaktiviert, Sie können das Induktionskochfeld im Notfall mit dem

EIN/AUS-Schalter jederzeit ausschalten, aber Sie müssen das Kochfeld erst im nächsten Arbeitsgang entriegeln.

Überhitzungsschutz

Ein ausgestatteter Temperatursensor kann die Temperatur im Inneren des Induktionskochfeldes überwachen. Wenn eine zu hohe Temperatur gemessen wird, stoppt das Induktionskochfeld automatisch den Betrieb.

3.3.5 Zeitsteuerung

Sie können die Zeitschaltuhr auf zwei verschiedene Arten verwenden:

• Sie können sie als Minutenzähler benutzen. In diesem Fall schaltet sie nach Ablauf der eingestellten Zeit keine Kochzone aus.
• Sie können einstellen, dass eine oder mehrere Kochzonen nach Ablauf der eingestellten Zeit ausgeschaltet werden.
• Sie können den Timer auf 99 Minuten einstellen.

a) Verwendung der Zeitschaltuhr als Minutenzähler

Wenn Sie keine Kochzone auswählen

Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist.

Hinweis: Sie können den Minutenzähler auch dann verwenden, wenn Sie keine Kochzone auswählen.

Berühren Sie die Zeitsteuerung, die "10" erscheint in der Zeitanzeige und die "0" blinkt.

1. Stellen Sie die Zeit ein, indem Sie den Schieberegler berühren. (z.B. 5)

1. Wenn Sie die Zeitsteuerung erneut berühren, blinkt die "1".

1. Stellen Sie die Zeit ein, indem Sie den Schieberegler (z.B. 9) berühren, jetzt beträgt die von Ihnen eingestellte Zeit 95 Minuten.

1. Wenn die Zeit eingestellt ist, beginnt sie sofort nach unten zu zählen. Auf der Anzeige erscheint die verbleibende Zeit.

1. Der Summer ertönt 30 Sekund wenn die Einstellzeit abgelaufen ist.

b) Zeitschaltuhr so einstellen, dass eine oder mehrere Kochzonen ausgeschaltet werden

Wenn der Zeitschalter auf eine Zone eingestellt ist:

1. Berühren Sie die Heizzonenauswahlregelung, für die Sie die Zeitschaltuhr einstellen möchten.

1. Berühren Sie die Zeitsteuerung, die "10" erscheint in der Zeitanzeige und die "0" blinkt.

1. Stellen Sie die Zeit ein, indem Sie den Schieberegler berühren. (z.B. 5)

1. Berühren Sie die Zeitsteuerung erneut, die "1" blinkt

1. Stellen Sie die Zeit ein, indem Sie den Schieberegler (z.B. 9) berühren, jetzt beträgt die von Ihnen eingestellte Zeit 95 Minuten.

1. Wenn die Zeit eingestellt ist, beginnt sie sofort nach unten zu zählen. Auf der Anzeige erscheint die verbleibende Zeit.

HINWEIS: Der rote Punkt neben der Leistungsanzeige

leuchtet auf und zeigt an, dass die Zone ausgewählt ist.

1. Nach Ablauf der eingestellten Zeit wird die entsprechende Kochzone automatisch abgeschaltet.

ndere Kochstellen bleiben in Betrieb, wenn sie zuvor geschaltet wurden.

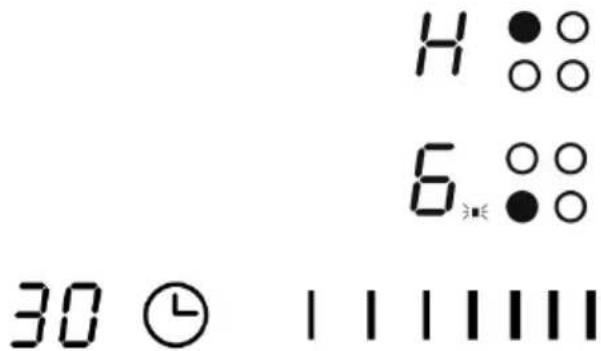

Wenn der Zeitschalter auf mehr als eine Zone eingestellt ist:

1. Wenn Sie die Zeit für mehrere Kochzonen gleichzeitig einstellen, sind die Dezimalpunkte der jeweiligen Kochzonen eingeschaltet. Auf der Minutenanzeige wird der Min.-Timer angezeigt. Der Punkt der entsprechenden Zone blinkt.

eingestellt) 3.●○ (auf 15 Minuten) 6.○○ (auf 45 Minuten) eingestellt) 15 ⏻ | | | | | | |

1. Nach Ablauf des eingestellten Zeitintervalls schaltet sich die entsprechende Zone aus. Dann wird der neue Min.-Timer angezeigt und der Punkt der entsprechenden Zone blinkt.

- Berühren Sie die Heizzonenauswahlregelung, dann wird die entsprechende Zeit in der Zeitanzeige angezeigt.

Zeitschaltuhr beenden

1. Berühren Sie die Heizzonenauswahlregelung, für die Sie den Zeitschalter deaktivieren möchten.

1. Berühren Sie die Zeitsteuerung und die Anzeige blinkt.

1. Berühren Sie den Schieberegler, um die Zeitschaltuhr auf "00" einzustellen, die Zeitschaltuhr wird abgebrochen.

3.3.6 Standardbetriebszeiten

Die automatische Abschaltung ist eine Sicherheitsfunktion für Ihr Induktionskochfeld. Es schaltet sich automatisch ab, wenn Sie vergessen haben, den Kochvorgang abzuschalten. Die Standardbetriebszeiten für verschiedene Leistungsstufen sind in der folgenden Tabelle dargestellt: .

Leistungsstufe	1	2	3	4	5	6	7	8	9
Standardbetriebsszeit (Stunde)	8	8	8	4	4	4	2	2	2

Wenn der Topf entfernt wird, kann das Induktionskochfeld die Erwärmung sofort stoppen und das Kochfeld schaltet sich nach 2 Minuten automatisch aus.

Personen mit einem Herzschrittmacher sollten sich vor der Verwendung dieses Gerätes mit dem behandelnden Arzt in Verbindung setzen.

4 Kochrichtlinien

Seien Sie vorsichtig beim Braten, da sich das Öl und Fett sehr schnell erwärmen, besonders wenn Sie PowerBoost verwenden. Bei extrem hohen Temperaturen entzünden sich Öle und Fette spontan, was eine ernste Brandgefahr darstellt.

4.1 Kochtipps

• Wenn Lebensmittel anfangen zu kochen, reduzieren Sie die Temperatureinstellung.
• Die Verwendung eines Deckels reduziert die Garzeit und spart Energie, indem er die Wärme zurückhält.
• Minimieren Sie die Menge an Flüssigkeit oder Fett, um die Garzeit zu verkürzen.
• Beginnen Sie mit dem Garen auf einer hohen Stufe und reduzieren Sie die Stufe, wenn die Speisen erwärmt sind.

4.1.1 Dünsten, Reis zubereiten

- Unterhalb des Siedepunktes, bei etwa 85°C, wird gedämpft, wenn Blasen nur gelegentlich an die Oberfläche der Kochflüssigkeit steigen. Es ist der Schlüssel zu köstlichen Suppen und zarten Eintöpfen, denn die Aromen entwickeln sich, ohne das Essen zu überkochen. Sie sollten auch eierbasierte und mehlverdickte Saucen unter dem Siedepunkt kochen.

- Einige Aufgaben, einschließlich des Kochens von Reis nach der Absorptionsmethode, können eine Einstellung erfordern, die höher als die niedrigste Einstellung ist, um sicherzustellen, dass die Lebensmittel in der empfohlenen Zeit richtig gekocht werden.

4.1.2 Steak braten

Um saftige, schmackhafte Steaks zu braten:

1. Das Fleisch vor dem Kochen ca. 20 Minuten bei Raumtemperatur stehen lassen.
2. Eine Pfanne mit schwerem Boden erhitzen.
3. Beide Seiten des Steaks mit Öl bestreichen. Eine kleine Menge Öl in die heiße

Pfanne geben und das Fleisch auf die heiße Pfanne legen.

1. Das Steak während des Kochens nur einmal wenden. Die genaue Garzeit hängt von der Dicke des Steaks und der Art und Weise ab, wie es gegart wird. Die Zeiten können von ca. 2 - 8 Minuten pro Seite variieren. Drücken Sie das Steak, um abzuschätzen, wie gegart es ist - je fester es sich anfühlt, desto "gelungener" wird es sein.

2. Das Steak einige Minuten auf einem warmen Teller ruhen lassen, damit es sich vor dem Servieren entspannen und zart werden kann.

4.1.3 Zum Pfannenrühren

1. Wählen Sie einen induktionsgeeigneten Wok auf Flachbasis oder eine große Bratpfanne.
2. Halten Sie alle Zutaten und Geräte bereit. Das Rühren sollte schnell erfolgen. Wenn Sie große Mengen kochen, kochen Sie die Speisen in mehreren kleineren Chargen.
3. Die Pfanne kurz vorheizen und zwei Esslöffel Öl hinzufügen.
4. Zuerst das Fleisch kochen, beiseite stellen und warm halten.
5. Das Gemüse umrühren und braten. Wenn sie heiß, aber noch knusprig sind, die Kochzone auf eine niedrigere Stufe stellen, das Fleisch in die Pfanne zurückgeben und die Sauce hinzufügen.
6. Rühren Sie die Zutaten vorsichtig um, um sicherzustellen, dass sie durchgewärmt werden.
7. Sofort servieren.

4.2 Erkennung von Kleinteilen

Wenn eine ungeeignete Größe oder eine unmagnetische Pfanne (z.B. Aluminium) oder ein anderes Kleinteil (z.B. Messer, Gabel, Schlüssel) auf dem Kochfeld zurückgelassen wurde, geht das Kochfeld nach 1 Minute automatisch in den Standby-Modus. Der Ventilator kocht das Induktionskochfeld noch weitere 1 Minute lang herunter.

5 Temperatureinstellungen

Die folgenden Einstellungen sind nur Richtwerte. Die genaue Einstellung hängt

von mehreren Faktoren ab, darunter Ihr Kochgeschirr und die Menge, die Sie kochen. Experimentieren Sie mit dem Induktionskochfeld, um die Einstellungen zu finden, die am besten zu Ihnen passen.

Temperatureinstellung	Geeignet für
1 - 2	sanfte Erwärmung für kleine Mengen an SpeisenSchmelzen von Schokolade, Butter und Lebensmitteln, die schnell brennensanftes Kochenlangsame Erwärmung
3 - 4	Wiedererwärmenschnelles SiedenReis kochen
5 - 6	Pfannkuchen
7 - 8	SautéNudeln kochen
9/P	RührbratenbratenSuppe zum Kochen bringenWasser kochen

6 Reinigung und Pflege

Was?	Wie?	Wichtig!
Alltägliche Verschmutzungen auf Glas (Fingerabdrücke, Spuren, Flecken von Lebensmitteln oder nicht-zuckerhaltige Verschmutzungen auf dem Glas)	1. Schalten Sie die Stromversorgung des Kochfeldes aus.2. Einen Kochflächenreiniger auftragen, während das Glas noch warm (aber nicht heiß!) ist.3. Spülen und trocken wischen mit einem sauberen Tuch oder Papiertuch.4. Schalten Sie die Stromversorgung des Kochfeldes wieder ein.	Wenn die Stromversorgung des Kochfeldes ausgeschaltet ist, gibt es keine Anzeige "heiße Oberfläche", aber die Kochzone kann noch heiß sein! Seien Sie äußerst vorsichtig.Hochbelastbare Scheuerschwämme, einige Nylonscheuerschwämme und harsche/scheuernde Reinigungsmittel können das Glas zerkratzen. Lesen Sie immer das Etikett, um zu überprüfen, ob Ihr Reiniger oder Scheuerschwamm geeignet ist.Lassen Sie niemals Reinigungsrückstände auf der Kochfläche zurück: Das Glas kann verschmutzen.
Überkochen, geschmolzenes und heißer Zucker auf das Glas	Entfernen Sie diese sofort mit einer Fischscheibe, einem Spachtel oder einem Rasierklingenschaber, der für Induktionsglaskochfelder geeignet ist, aber Vorsicht vor heißenKochzonenoberflächen:1. Schalten Sie das Kochfeld an der Wand aus.2. Halten Sie die Klinge oder das Gerät in einem Winkel von 30° und kratzen Sie die Verschmutzung oder das verschüttete Wasser in einen kühlen Bereich des Kochfeldes.3. Reinigen Sie die Verschmutzung oder entfernen Sie sie mit einem Geschirrtuch oder Papiertuch.4. Führen Sie die Schritte 2 bis 4 für "Alltägliche Verschmutzung auf Glas" aus.	Entfernen Sie Flecken von geschmolzenen und zuckerhaltigen Lebensmitteln oder Überläufen so schnell wie möglich. Wenn sie auf dem Glas abgekühlt bleiben, können sie schwer zu entfernen oder sogar die Glasoberfläche dauerhaft beschädigen.Schnittrisiko: Beim Einfahren der Sicherheitsabdeckung ist die Klinge in einem Schaber rasiermesserscharf. Verwenden Sie es mit äußerster Sorgfalt und lagern Sie es immer sicher und außerhalb der Reichweite von Kindern.
Überläufe an den Touch-Bedienelementen	1. Schalten Sie die Stromversorgung des Kochfeldes aus.2. Das verschüttete aufsaugen3. Wischen Sie den Berührungsbildschirm mit einem sauberen, feuchten Schwamm oder Tuch ab.4. Wischen Sie die Stelle mit einem Papiertuch vollständig trocken.5. Schalten Sie die Stromversorgung des Kochfeldes wieder ein.	• Das Kochfeld kann piepen und sich selbst ausschalten, und die Touch-Bedienelemente funktionieren möglicherweise nicht, solange sich noch Flüssigkeit auf ihnen befindet. Achten Sie darauf, dass Sie den Touchscreen-Bereich trocken wischen, bevor Sie das Kochfeld wieder einschalten.

7 Tipps und Tricks

Problem	Mögliche Ursachen	Was Sie tun können
Das Induktionskochfeld kann nicht eingeschaltet werden.	Kein Strom.	Stellen Sie sicher, dass das Induktionskochfeld an die Stromversorgung angeschlossen und eingeschaltet ist. Überprüfen Sie, ob es einen Stromausfall in Ihrem Haus oder Ihrer Umgebung gibt. Wenn Sie alles überprüft haben und das Problem weiterhin besteht, rufen Sie einen qualifizierten Techniker an.
Die Berührungssteuerung reagiert nicht.	Die Bedienelemente sind gesperrt.	Entriegeln Sie die Bedienelemente. Siehe Abschnitt "Verwendung Ihrer Induktionskochfläche" für Anweisungen.
Die Berührungssteuerung ist schwierig zu bedienen.	Es kann ein leichter Wasserfilm über den Bedienelementen vorhanden sein oder Sie verwenden die Fingerspitze, wenn Sie die Bedienelemente berühren.	Vergewissern Sie sich, dass der Berührungssteuerungsbereich trocken ist, und verwenden Sie die Fläache | Ihres Fingers, wenn Sie die Bedienelemente berühren.
Das Glas wird zerkratzt.	Grobkantiges Kochgeschirr.Ungeeigneter, abrasiver Scheuerschwamm oder Reinigungsprodukte, die verwendet werden.	Verwenden Sie Kochgeschirr mit flachen und glatten Böden. Siehe "Auswahl des richtigen Kochgeschirrs".Siehe "Pflege und Reinigung".
Einige Pfannenerzeugen knisternde oder klickende Geräusche.	Dies kann durch den Aufbau Ihres Kochgeschirrs verursacht werden (Schichten aus verschiedenen Metallen schwingen unterschiedlich).	Dies ist für Kochgeschirr normal und deutet nicht auf einen Fehler hin.
Das Induktionskochfeld macht bei Verwendung bei hoher Temperatur ein leises Brummen.	Dies wird durch die Technologie des Induktionskochens verursacht.	Dies ist normal, aber das Geräusch sollte sich beruhigen oder ganz verschwinden, wenn Sie die Wärmeeinstellung verringern.
Lüftergeräusche vom Induktionskochfeld.	Ein in Ihr Induktionskochfeld integrierter Kühlventilator ist angelaufen, um eine Überhitzung der Elektronik zu verhindern. Er kann auch dann noch laufen, wenn Sie das Induktionskochfeld ausgeschaltet haben.	Dies ist normal und erfordert keine Maßnahmen. Schalten Sie die Stromversorgung des Induktionskochfeldes an der Wand nicht aus, während der Ventilator läuft.
Pfannen werden nicht heiß und erscheinen im Display.	Das Induktionskochfeld kann die Pfanne nicht erkennen, da sie nicht für das Induktionskochen geeignet ist.Das Induktionskochfeld kann die Pfanne nicht erkennen, weil sie für die Kochzone zu klein oder nicht richtig zentriert ist.	Verwenden Sie für das Induktionskochen geeignetes Kochgeschirr. Siehe Abschnitt "Auswahl des richtigen Kochgeschirrs".Zentrieren Sie die Pfanne und achten Sie darauf, dass ihr Boden der Größe der Kochzone entspricht.
Das Induktionskochfeld oder eine Kochzone hat sich unerwartet ausgeschaltet, ein Ton ertönt und ein Fehlercode wird angezeigt (typischerweise abwechselnd mit einer oder zwei Ziffern in der Anzeige des Kochtimers).	Technischer Fehler.	Bitte notieren Sie sich die Fehlerbuchstaben und -zahlen, schalten Sie die Stromzufuhr zum Induktionskochfeld an der Wand aus und wenden Sie sich an einen qualifizierten Techniker.

8 Fehleranzeige und Inspektion

Tritt eine Anomalie auf, geht das Induktionskochfeld automatisch in den Schutzzustand über und zeigt entsprechende Schutzcodes an:

Problem	Mögliche Ursachen	Was Sie tun können
F3-F8	Ausfall des Temperatursensors	Bitte wenden Sie sich an der Lieferanten.
F9-FE	Ausfall des IGBTs durch Temperatursensor.	Bitte wenden Sie sich an der Lieferanten.
E1/E2	Anormale Versorgungsspannung	Bitte prüfen Sie, ob die Stromversorgung normal ist. Einschalten, nachdem die Stromversorgung normal ist.
E3/E4	Anormale Temperatur	Bitte überprüfen Sie den Topf.
E5/E6	Schlechte Induktionskochfelderwärme	Bitte starten Sie nach dem Abkühlen des Induktionskochfeldes neu.

Die oben genannten sind die Beurteilung und Inspektion von häufigen Fehlern. Bitte demontieren Sie das Gerät nicht selbst, um Gefahren und Schäden am Induktionskochfeld zu vermeiden.

9 Installation

9.1 Auswahl der Installationsgeräte

Schneiden Sie die Arbeitsfläche gemäß den in der Zeichnung angegebenen Maßen aus.

Für die Installation und Verwendung ist ein Mindestabstand von 5 cm um das Loch herum einzuhalten.

Achten Sie darauf, dass die Dicke der Arbeitsfläche mindestens 30 mm beträgt. Bitte wählen Sie hitzebeständiges und isoliertes Arbeitsplatzmaterial (Holz und

ähnliches faseriges oder hygroskopisches Material darf nur imprägniert als Arbeitsplatzmaterial verwendet werden), um Stromschläge und größere Deformationen durch die Wärmestrahlung der Heizplatte zu vermeiden. Wie unten gezeigt:

Hinweis: Der Sicherheitsabstand zwischen den Seiten des Kochfeldes und den Innenflächen der Arbeitsplatte sollte mindestens 3 mm betragen.

Stellen Sie auf jeden Fall sicher, dass das Induktionskochfeld gut belüftet ist und der Luftein- und -austritt nicht blockiert ist. Stellen Sie sicher, dass sich das Induktionskochfeld in einem guten Betriebszustand befindet. Wie unten gezeigt

Hinweis: Der Sicherheitsabstand zwischen der Kochplatte und dem Schrank über der Kochplatte sollte mindestens 760 mm betragen.

A(mm)	B(mm)	C(mm)	D	E
760	50 min.	20 min.	Lufteinlass	Luftauslass 5mm

WARNUNG: Sicherstellung einer ausreichenden Belüftung

Vergewissern Sie sich, dass das Induktionskochfeld gut belüftet ist und der Luftein- und -auslass nicht blockiert ist. Um einen versehentlichen Kontakt mit dem überhitzten Boden des Kochfeldes oder einen unerwarteten Stromschlag während der Arbeit zu vermeiden, ist es notwendig, einen schraubbaren Holzeinsatz in einem Mindestabstand von 50 mm vom Boden des Kochfeldes zu platzieren. Befolgen Sie die folgenden Anforderungen.

An der Außenseite des Kochfeldes befinden sich Lüftungsöffnungen.

SIE MÜSSEN sicherstellen, dass diese Löcher nicht durch die

Arbeitsplatte blockiert werden, wenn Sie das Kochfeld in Position bringen.

• Beachten Sie, dass der Klebstoff, der den Kunststoff oder das Holzmaterial mit dem Möbel verbindet, der Temperatur nicht unter 150°C widerstehen muss, um das Ablösen der Verkleidung zu vermeiden.
• Die Rückwand, angrenzende und umgebende Flächen müssen daher einer Temperatur von 90°C standhalten.

9.2 Vor der Installation des Kochfeldes ist sicherzustellen, dass

• Die Arbeitsfläche quadratisch und eben ist, und keine Bauelemente stören den Platzbedarf.
• Die Arbeitsfläche aus einem hitzebeständigen und isolierten Material ist.
- Wenn das Kochfeld über einem Ofen installiert ist, verfügt der Ofen über einen eingebauten Kühlventilator.
• Die Installation muss alle Anforderungen an das Abstandsmaß und die geltenden Normen und Vorschriften erfüllen.
- Ein geeigneter Trennschalter, der eine vollständige Trennung vom Stromnetz ermöglicht, ist in die feste Verkabelung integriert, montiert und

positioniert, um den örtlichen Verkabelungsvorschriften und -bestimmungen zu entsprechen.

• Der Trennschalter muss von einem zugelassenen Typ sein und einen allpoligen Luftspalt von 3 mm aufweisen (oder in allen aktiven[Phasen-]Leitern, wenn die örtlichen Verdrahtungsvorschriften diese Änderung der Anforderungen zulassen).
• Der Trennschalter ist bei installiertem Kochfeld für den Kunden leicht zugänglich.
• Bei Zweifeln an der Installation konsultieren Sie die örtlichen Baubehörden und Statuten.
• Sie verwenden hitzebeständige und leicht zu reinigende Oberflächen (z.B. Keramikfliesen) für die Wandflächen rund um das Kochfeld.

9.3 Nach der Installation des Kochfeldes ist darauf zu achten, dass

• Das Netzkabel nicht durch Schranktüren oder Schubladen zugänglich ist.
- Es einen ausreichenden Frischluftstrom von außerhalb des Schaltschranks zum Boden des Kochfeldes gibt.
- Wird das Kochfeld über einem Schubladen- oder Schrankraum installiert, wird unterhalb des Kochfeldes eine Wärmeschutzbarriere installiert.
• Der Trennschalter ist für den Kunden leicht zugänglich.

9.4 Befestigungswinkel

Das Gerät sollte auf eine stabile, glatte Oberfläche gestellt werden (Verpackung verwenden). Wenden Sie keine Gewalt an den Bedienelementen an, die aus dem Kochfeld herausragen.

9.5 Halterungsposition

Befestigen Sie das Kochfeld auf der Arbeitsfläche, indem Sie nach der Montage 2 Halterungen an der Unterseite des Kochfeldes (siehe Bild) anschrauben.

Passen Sie die Position der Halterung an die unterschiedlichen

Tischplattendicken an.

Die Halterungen dürfen sich nach der Montage keinesfalls mit den Innenflächen der Arbeitsplatte berühren (siehe Bild).

9.6 Vorsichtsmaßnahmen

1. Die Induktionskochplatte muss von qualifiziertem Personal oder Technikern installiert werden. Wir haben Fachleute zu Ihren Diensten. Bitte führen Sie die Operation niemals selbst durch.
2. Das Kochfeld wird nicht direkt über einer Geschirrspülmaschine, einem Kühlschrank, Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert, da die Feuchtigkeit die Kocherelektronik beschädigen kann.
3. Die Induktionskochplatte ist so zu installieren, dass eine bessere Wärmestrahlung gewährleistet werden kann, um ihre Zuverlässigkeit zu erhöhen.
4. Die Wand und die induzierte Heizzone über der Tischoberfläche müssen der Hitze standhalten.
5. Um Beschädigungen zu vermeiden, müssen die Sandwichschicht und der Klebstoff hitzebeständig sein.
6. Ein Dampfreiniger darf nicht verwendet werden.

9.7 Kochfeld an das Stromnetz anschließen

Dieses Kochfeld darf nur von einer entsprechend qualifizierten Person an das Stromnetz angeschlossen werden.

evor Sie das Kochfeld an das Stromnetz anschließen, stellen Sie sicher, dass:

1. das haustechnische Verkabelungssystem für die vom Kochfeld aufgenommene Leistung geeignet ist.
2. die Spannung entspricht dem auf dem Typenschild angegebenen Wert.
3. die Abschnitte der Stromversorgungskabel der auf dem Typenschild angegebenen Belastung standhalten.

Verwenden Sie zum Anschluss des Kochfeldes an das Stromnetz keine Adapter, Reduzierstücke oder Abzweigvorrichtungen, da diese zu Überhitzung und Feuer führen können.

Das Netzkabel darf keine heißen Teile berühren und muss so verlegt werden, dass seine Temperatur zu keinem Zeitpunkt 75°C überschreitet.

Überprüfen Sie mit einem Elektriker, ob das Hausinstallationssystem ohne Änderungen geeignet ist. Änderungen dürfen nur von einer Elektrofachkraft vorgenommen werden.

Der Anschluss der Stromversorgung sollte in Übereinstimmung mit der entsprechenden Norm oder einem einpoligen Trennschalter erfolgen. Die Anschlussart ist nachfolgend dargestellt.

• Wenn das Kabel beschädigt oder ersetzt werden soll, muss der Vorgang vom Kundendienstmitarbeiter mit geeignetem Werkzeug durchgeführt werden, um Unfälle zu vermeiden.
• Wird das Gerät direkt an das Stromnetz angeschlossen, muss ein omnipolarer Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.
• Der Installateur muss sicherstellen, dass der richtige elektrische Anschluss hergestellt wurde und die Sicherheitsvorschriften eingehalten werden.
• Das Kabel darf nicht gebogen oder zusammengedrückt werden.
• Das Kabel darf nur von autorisierten Technikern regelmäßig überprüft und ausgetauscht werden.

Die Unterseite und das Netzkabel des Kochfeldes sind nach der Installation nicht zugänglich.

ENTSORGUNG: Entsorgen Sie dieses Produkt nicht als unsortierten Hausmüll. Die getrennte Sammlung dieser Abfälle zur Sonderbehandlung ist erforderlich.

Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EG für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche Schäden für die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst bei einer falschen Entsorgung entstehen könnten.

Das Symbol auf dem Produkt zeigt an, dass es nicht wie normaler Hausmüll behandelt werden darf. Es sollte zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten gebracht werden.

Dieses Gerät erfordert eine fachgerechte Entsorgung.

Für weitere Informationen zur Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts wenden Sie sich bitte an Ihre Gemeinde, Ihren Hausmüllentsorger oder das Geschäft, in dem Sie es gekauft haben.

Induktionshäll

Instruktion Manual / Installations Manual

MODELL: MC-IF7027B2-A

Innehåll

1. Förord 4

1.1 Säkerhets varningar ....4
1.2 Installation....4

1.2.1 Risk for elektrisk chock....4
1.2.2 Risk for skärsår....5
1.2.3 Viktiga säkerhets instruktioner....5

2. Produkt Introduktion...... 11

2. Produkt Introduktion

2.1 Över Vy

1. max. 1800/2300 W zon
2. max. 1800/2300 W zon
3. max. 2200/2600 W zon
4. max. 1200/1500 W zon
5. Kontroll panel
6. Glas platta

2.2 Kontroll Panel

1. Värme zon val kontroller
2. Timer kontroll
3. Kraft/ Timer glid berörings kontroll
4. Boost kontroll
5. nyckellås kontroll
6. PÅ/AV kontroll

2.3 ARBETS TEORI

Aktivera boost funktionen
