BEDIENUNGSANLEITUNG TXA-820CD Monacor

Transportables Verstärkersystem Portable Amplifier System

Bestell-Nr. • Order No. 17.9050

TXA-820CD

Bestell-Nr. • Order No. 17.9060

TXA-822CD

Bestell-Nr. • Order No. 17.9070

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL CONSEILS DE SÉCURITÉ AVVERTENZE DI SICUREZZA VEILIGHEIDSVOORSCHRIFTEN NOTAS DE SEGURIDAD ŚRODKI BEZPIECZEŃSTWA SIKKERHEDSOPLYSNINGER SÄKERHETSFÖRESKRIFTER TURVALLISUUDESTA

CE

Deutsch ..... Seite 4
English ..... Page 9
Français ..... Page 14
Italiano.....Pagina 14
Nederlands ..... Pagina 15
Español ..... Página 15
Polski ..... Strona 16
Dansk .... Sida 16
Svenska .... Sidan 17
Suomi....Sivulta 17

1

TXA-820CD

TXA-822CD

Transportables Verstärkersystem

Diese Anleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie diese Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

1 Einsatzmöglichkeiten

Diese Aktivlautsprecherbox der TXA-820-Serie ist eine Kombination aus einem 2-Wege-Lautsprechersystem und einem Verstärker. Sie ist speziell für einen netzunabhängigen Betrieb ausgelegt. Zur Stromversorgung sind Blei-Gel-Akkus eingebaut, die bei Netzanschluss aufgeladen werden. Das Gerät eignet sich damit optimal für den mobilen Einsatz zur Beschallung bei Veranstaltungen, Vorträgen, etc.

Die Aktivbox verfügt über regelbare Eingänge zum Anschluss von Mikrofonen und Tonquellen mit Line-Signalpegel (z. B. CD / MP3-Player) sowie über Line-Ausgänge (z. B. für den Anschluss einer weiteren Aktivbox). Über den integrierten Bluetooth-Empfänger ist es möglich, Audiodaten einer Bluetooth-Tonquelle (z. B. Smartphone) wiederzugeben. Die Modelle TXA-...CD verfügen zusätzlich über einen Audio player zum Abspielen von CDs, USB-Speichermedien und Speicherkarten.

Jedes Modell ist mit einem Multifrequenz-Empfangsmodul ausgestattet, das im UHF-Bereich 863,1–864,9 MHz arbeitet:

- Modelle TXA-820 und TXA-820CD mit einem 1-Kanal-Empfangsmodul (16 Kanäle) für den Betrieb mit einem Funksender

- Modell TXA-822CD mit einem 2-Kanal-Empfangsmodul (2 × 16 Kanäle) für den Betrieb mit zwei Funksendern

Als passende Sender eignen sich z. B. TXA-800HT, TXA-800HSE oder TXA-800ST.

Das Modell TXA-822CD verfügt zusätzlich über ein Multifrequenz-Sendemodul (16 Kanäle im gleichen Frequenzbereich), um das Ausgangssignal kabellos an weitere Aktivboxen der Serie TXA-820/-1020 zu übertragen.

1.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass das Bluetooth-Modul und das Empfangsmodul der Geräte TXA-820, TXA-820CD, TXA-822CD sowie das Sendemodul des Geräts TXA-822CD der Richtlinie 2014/53/EU entsprechen. Die EU-Konformitätserklärungen sind im Internet verfügbar:

www.monacor.de

Die Module sind für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richt linien der EU und ist deshalb mit Cekennzeichnet.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor und stecken Sie nichts durch die Gehäuse öffungen. Es besteht die Gefahr eines elektrischen Schlags.

- Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser,

hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40°C).

• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

• Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose, wenn:

• sichtbare Schäden am Gerät oder am Netz-kabel vorhanden sind,

• nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an!
• Verwenden Sie zum Reinigen nur ein trockenes weiches Tuch, niemals Chemikalien oder Wasser.
• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

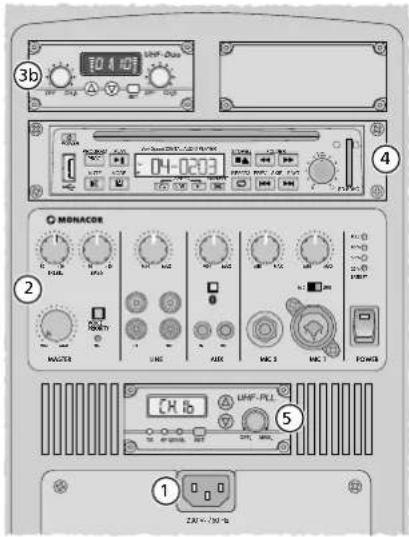

3 Übersicht

1 Netzbuchse zum Anschluss an eine Steck-dose (230 V/ 50 Hz) über das beiliegende Netzkabel
2 Haupt-Bedienfeld (Abb. 2)
3 Empfangsmodul

a 1-Kanal-Empfangsmodul (Abb. 3a)

b 2-Kanal-Empfangsmodul (Abb. 3b)

4 CD/MP3-Player(Abb.4)
5 Sendemodul (Abb. 5)

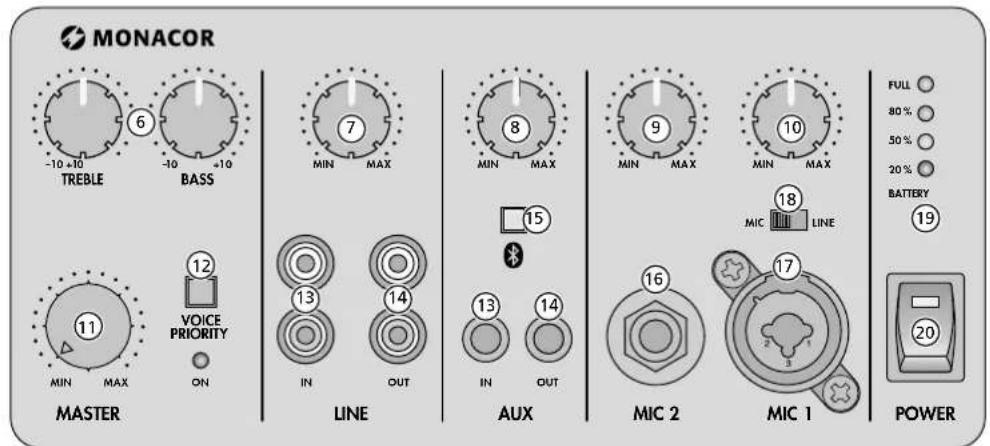

3.1 Haupt-Bedienfeld

6 Klangregler: TREBLE für die Höhen und BASS für die Bässe
7 Lautstärkeregler für das Eingangssignal der Buchsen LINE IN
8 Lautstärkeregler für das Eingangssignal der Buchse AUX IN und für den integrierten Bluetooth-Empfänger
9 Lautstärkeregler für das Eingangssignal der Buchse MIC 2
10 Lautstärkeregler für das Eingangssignal der Buchse MIC 1
11 Regler MASTER für die Gesamtlautstärke
12 Taste VOICE PRIORITY mit Kontroll-LED für die Mikrofon-Vorrangfunktion: Ist die Taste gedrückt (LED leuchtet), wird bei Mikrofon-durchsagen die Lautstärke der übrigen Ton-quellen stark abgesenkt.
13 Eingänge LINE IN (Cinch-Buchsen) und AUX IN (3,5-mm-Klinkenbuchse) zum Anschluss von Tonquellen mit Line-Signalpegel wiez.B.CD/MP3-Player
14 Ausgänge LINE OUT (Cinch-Buchsen) und AUX OUT (3,5-mm-Klinkenbuchse) zum Weiterleiten des Mischsignals der verwendeten

Tonquellen, z. B. an eine weitere Aktivbox oder ein Aufnahmegerät

Hinweis: Die Klangregler und der MASTER-Regler haben keinen Einfluss auf das Ausgangssignal an diesen Buchsen.

15 Taste * zum Einschalten (länger drücken) und Ausschalten (kurz drücken) des Bluetooth-Empfängers (Kapitel 7.3)
Taste blinkt: keine Verbindung zur Bluetooth-Tonquelle
Taste leuchtet konstant: Verbindung zur Bluetooth-Tonquelle hergestellt
16 Eingang MIC 2 (6,3-mm-Klinkenbuchse) für den Anschluss eines Mikrofons
17 Eingang MIC 1 (kombinierte Buchse 6,3-mm-Klinke / XLR) für den Anschluss eines Mikrofons oder einer Mono-Tonquelle mit Line-Signalpegel (z. B. Mischpult)
18 Umschalter für den Eingang MIC 1: den Schalter je nach dort angeschlossener Tonquelle auf „MIC“ oder „LINE“ stellen
19 Anzeige BATTERY für die Akkus Im Akku-Betrieb: Die jeweilige LED zeigt den Ladestand der Akkus an. Blinkt die LED „20 %“, sollten die Akkus so bald wie möglich wieder aufgeladen werden.

Bei Netzanschluss: Während des Ladens leuchten die vier LEDs (bzw., wenn der Ladestand der Akkus > 50 % ist, nur die zwei oberen LEDs) kontinuierlich nacheinander auf. Sind die Akkus aufgeladen, leuchtet nur die LED „FULL“.

20 Ein-/Ausschalter POWER, leuchtet im Betrieb

3.2 Empfangsmodul

1-Kanal-Empfangsmodul

21 Display zur Anzeige des Übertragungskanals
22 Diversity-Anzeige A / B: leuchtet rot oder grün und signalisiert damit, welche der zwei internen Empfangsantennen A oder B zurzeit aktiv ist.
23 Empfangsanzeige RX: leuchtet, wenn der Sender eingeschaltet und auf die Funkfrequenz des Empfangsmoduls eingestellt ist
24 Anzeige AF für das empfangene Audiosignal: leuchtet bei Empfang eines Audiosignals
25 Taste SET zum Aufrufen des Einstellmodus für den Übertragungskanal und zum Bestätigen der Kanalwahl
26 Pfeiltasten

• im Einstellmodus zur Kanalwahl „aufwärts“ (△) und „abwärts“ (▽)
• um das Display (21) kurz auf Anzeige der Funkfrequenz umzuschalten: solange oder gedrückt gehalten wird, zeigt das Display statt des Kanals die Frequenz an.

27 Ein-/Ausschalter und Lautstärkeregler

2-Kanal-Empfangsmodul

28 Display: zeigt den Übertragungskanal und über eine Segmentanzeige die Empfangsstärke des Funksignals (links: Empfangseinheit A, rechts: Empfangseinheit B)
29 Ein-/Ausschalter und Lautstärkeregler, jeweils für die Empfangseinheit A und die Empfangseinheit B
30 Tasten zum Einstellen des Empfangsmoduls: Kapitel 7.2

3.3 CD/MP3-PlayermitFernbedienung

		Display
MP3-Medien „M3“ Audio-CDs „CD"Wiedergabe ▶Pause :IINummer des Titels im Ordner und gespielte Zeit des Titels (blinkt bei Pause)Nach dem Schalten auf Stopp: Nach dem Schalten auf Stopp:Anzahl der Ordner und Titel, z. B.10 Ordner, 57 Titel	10 - 57	Wiedergabe ▶Pause :IINummer des Titels und gespielte Zeit des Titels (blinkt bei Pause)Anzahl der Titel, z. B.20 - 0000 20 Titel
„REP1“ bei Wiederholung des Titels„REP1 F“ bei Wiederholung des Ordners„ALL“ bei Wiederholung aller Titel„RAN“ bei Zufallswiedergabe„A→B“ blinkt, wenn der Anfang einer Schleife gesetzt wurde und wird beim Abspielen der Schleife konstant angezeigt„PROG“ während des Programmierens einer Titelfolge„MEMO“ beim Abspielen der Titelfolge

31 Taste POWER zum Ein- und Ausschalten des Players

32 IR-Sensor für die Fernbedienungssignale

Bedienelement			Funktion
auf der Fernbedienung am Player
33 Lautstärke
			Lautstärke einstellen
34 Abspielmedium auswählen
			Umschalten zwischen CD, USB-Speichermedium und Speicher-karte
35 Wiedergabe/Pause
			Wiedergabe starten und Umschalten zwischen Wiedergabe und Pause
36 Stopp/CD auswerfen
			Wiedergabe stoppen;im Stoppmodus: CD auswerfen
			Nach dem Auswurf kann die im Schlitz steckende CD durch Drücken der Taste wieder eingezogen werden.
37 Ordnerwahl
			auf den nächsten (▶▶) oder den vorherigen (◀◀) Ordner springen
			auf den nächsten Ordner springen
38 Titel vor- und zurückspringen/schneller Vor- und Rücklauf
			▶▶: zum nächsten Titel,1◀◀ : an den Titelanfang, dann mit jedem weiteren Drücken einen Titel zurück schneller Vorlauf/Rücklauf: ▶▶1 oder 1◀◀ gedrückt halten
REV. FWD			▶▶: zum nächsten Titel,1◀◀ : an den Titelanfang, dann mit jedem weiteren Drücken einen Titel zurück
E.B. E.F			schneller Vorlauf/Rücklauf: ▶▶ oder ◀◀ kurz drücken. Ist die gewünschte Stelle erreicht, ▶II drücken.

Hinweise

1. Ordner- und Titelwahl bei Wiedergabe /Pause:

Den Ordner wählen (kurze Anzeige: Ordnernummer und Zeit 00:00): Die Wiedergabe von Titel 1 im Ordner startet. Bei Bedarf auf einen anderen Titel springen.

Ordner- und Titelwahl im Stoppmodus:

Den Ordner wählen und innerhalb des Ordners auf den gewünschten Titel springen (Anzeige: Ordner-nummer und Nummer des Titels im Ordner). Die Wiedergabe starten.

1. Taste ◄◄◄: Bei CD-Betrieb im Pausenmodus und in einer programmierten Titelfolge springt der Player beim Drücken der Taste gleich einen Titel zurück.

Bedienelement			Funktion
auf der Fernbedienung am Player
39		endlose Wiederholung/ ID3-Tag-Anzeige
		Umschalten zwischen: - Wiederholung des Titels („REP1“) - Wiederholung des Ordners („REP1 F“)* - Wiederholung aller Titel („ALL“) -keine WiederholungZum Einschalten der ID3-Tag-Anzeige* während der Wiedergabe die Taste für 2 Sekunden drücken: Dateiname („FILE“), Titelname („TITLE“), Künstler („ARTIST“) und Album („ALBUM“) laufen durch. Zum Ausschalten die Taste erneut für 2 Sekunden drücken. Die Anzeige schaltet sich auch automatisch beim Erreichen des nächsten Titels und beim Drücken einer beliebigen Taste aus. * nur bei MP3-Medien
40		endlose Zufallswiedergabe/ Titelwahl bestätigen
		Abspielen aller Titel in zufälliger Reihenfolge („RAN“): Ein /Aus Titelwahl bestätigen: siehe Position41
		Abspielen aller Titel in zufälliger Reihenfolge („RAN“): Ein /Aus
		Titelwahl bestätigen: siehe Position41 und 44
41		Programmieren einer Titelfolge
		1. PROG drücken („PROG“ wird angezeigt).2. Den ersten Titel wählen: - mit I◄◄/ ►►I zum Titel springen, ggf. vorher den Ordner wählen oder - mit den Zifferntasten die Titelnummer* eingeben und die Titelwahl mit RAN/ENT. oder ENTER bestätigen.3. Alle weiteren Titel (max. 10) genauso programmieren.4. Die Titelfolge mit ►II starten („MEMO“ wird angezeigt).5. Um in den normalen Abspielmodus zurückzukehren, PROG drücken: die Titelfolge ist gelöscht.Ist keine Wiederholfunktion eingeschaltet (verfügbar sind „REP1“ und „ALL“), schaltet der Player nach dem Abspielen der Titelfolge auf Stopp, die Titelfolge ist damit gelöscht.* bei MP3-Medien mit mehreren Ordnern: Nummer des Titels auf dem Abspielmedium, nicht Nummer im Ordner!
42		Stummschalten
		Ton Aus/Ein
43		Abspieltempo (und Tonhöhe) ändern
		HI(GH): Tempo in 10 Schritten erhöhenLOW: Tempo in 10 Schritten reduzierenNOR: Rückkehr zum normalen TempoHI(GH) oder LOW so oft drücken, bis das gewünschte Tempo erreicht ist. Das Display zeigt kurz die Einstellung an, z. B.
		PH 05 Normaltempo um 5 Schritte erhöhtPH-02 Normaltempo um 2 Schritte reduziert
44		Titel über die Titelnummer wählen
		Die Titelnummer* eingeben und mit ENTER bestätigen.* bei MP3-Medien mit mehreren Ordnern: Nummer des Titels auf dem Abspielmedium, nicht Nummer im Ordner!
45		Abschnitt innerhalb eines Titels wiederholen (Endlosschleife)
		Jeweils am Anfang und am Ende des Abschnitts die Taste drücken. Zum Verlassen der Schleife die Taste erneut drücken.

A CD-Einzugsschlitz: die CD so weit einschieben, bis sie automatisch eingezogen wird

B USB-Buchse zum Anschluss eines USB-Speichersticks oder einer USB-Festplatte mit eigener Stromversorgung

C Steckplatz für eine SD-/SDHC-Speicherkarte

3.4 Sendemodul

46 Display zur Anzeige des Übertragungskanals
47 Sendeanzeige TX: leuchtet, wenn das Sendemodul eingeschaltet ist
48 Pegelanzeigen AF LEVEL für das Eingangssignal des Sendemoduls: gelb = Minimalpegel, rot = Maximalpegel (Siehe dazu auch Kapitel 7.5, Bedienschritt 4)
49 Taste SET zum Aufrufen des Einstellmodus für den Übertragungskanal und zum Bestätigen der Kanalwahl
50 Pfeiltasten

- im Einstellmodus zur Kanalwahl „aufwärts“ (△) und „abwärts“ (▽)

- um das Display (46) kurz auf Anzeige der Funkfrequenz umzuschalten: solange Δ oder gedrückt gehalten wird, zeigt das Display statt des Kanals die Frequenz an.

51 Ein-/Ausschalter und Lautstärkeregler

4 Aufstellung/Transport

Das Gerät kann frei aufgestellt oder über die Stativhülse an der Unterseite auf ein PA-Boxen stativ mit einem Rohrdurchmesser von 35 mm montiert werden. Das Gerät stets so platzieren, dass Luft ungehindert durch die Kühl rippen unten an der Vorderseite und die Gehäuseöffnungen strömen kann, um eine Überhitzung auszuschließen.

Für den Transport besitzt die Box zwei Rollen und einen ausziehbaren Teleskopgriff. Zum Herausziehen/Zusammenschiebendes Griffs die Entriegelungstaste am Griff herunterdrücken.

5 Stromversorgung

5.1 Netzbetrieb/Akkus laden

Soll das Gerät über das Netz betrieben und / oder sollen die internen Akkus aufgeladen werden, das beiliegende Netzkabel an die Netzbuchse (1) anschließen und mit einer Steckdose (230 V/50 Hz) verbinden. Bei Netzanschluss ist die Ladeautomatik für die Akkus aktiv: Während des Ladens leuchten die vier LEDs (bzw., wenn der Lade stand der Akkus > 50 % ist, nur die zwei oberen LEDs) der Anzeige BATTERY (19) kontinuierlich nach einander auf. Ist der Ladevorgang beendet, leuchtet nur die LED „FULL“.

Das Gerät muss zum Laden nicht eingeschaltet sein, kann aber auch während des Ladens betrieben werden.

Nach dem Aufladen der Akkus das Gerät von der Netzsteckdose trennen, damit nicht unnötig Strom verbraucht wird.

5.2 Akku-Betrieb

Im Akku-Betrieb lässt sich über die jeweilige LED der Anzeige BATTERY (19) der Ladestand der Akkus ablesen: „FULL“ (höchste Stufe) → „80%“ → „50%“ → „20%“ (fast entladen).

Wichtig: Um Beschädigungen der Akkus durch Tiefentladung zu vermeiden und eine Reduzierung ihrer Lebensdauer zu verhindern, beachten Sie bitte folgende Hinweise:

• Vor der ersten Inbetriebnahme und nach längerer Lagerung die Akkus immer voll aufladen.
• Blinkt die LED „20 %“, sind die Akkus fast entladen und sollten möglichst bald aufgeladen werden.
• Die Akkus vor jeder längeren Lagerung sowie mindestens alle zwei Monate während der Lagerzeit voll aufladen.

6 Audioanschlüsse

Alle Anschlüsse sollten nur bei ausgeschaltetem Gerät vorgenommen werden.

6.1 Eingänge

Es lassen sich zwei Mikrofone anschließen:

• über einen XLR- oder einen 6,3-mm-Klinkenstecker an die Buchse MIC 1 (17); den Umschalter (18) über dem Eingang dann auf „MIC“ stellen
• über einen 6,3-mm-Klinkenstecker an die Buchse MIC 2 (16).

An die Eingänge LINE IN [Cinch-Buchsen] und AUX IN [3,5-mm-Klinkenbuchse] (13) können Tonquellen mit Line-Signalpegel (z. B. CD/MP3-Player, Mischpult, Tapedeck, Tuner) angeschlossen werden. Es lassen sich sowohl Mono- als auch Stereo-Geräte an diese Eingänge anschließen, bei einem Stereo-Signal werden der linke und der rechte Kanal zu einem Mono-Signal addiert.

An den Eingang MIC 1 kann auch anstelle eines Mikrofons eine Mono-Tonquelle mit Line-Signalpegel (z. B. Mono-Ausgang eines Mischpults) angeschlossen werden. Den Umschalter über dem Eingang dann auf „LINE“ stellen.

6.2 Ausgänge

An die Ausgänge LINE OUT und AUX OUT (14) können weitere Audiogeräte angeschlossen werden, z.B. ein Aufnahmegerät oder eine weitere Aktivbox. An beiden Ausgängen steht das Mischsignal der Tonquellen zur Verfügung, unbeeinflusst von den Klangreglern (6) und dem Regler MASTER (11). An jeder Ausgangsbuchse – den zwei Cinch-Buchsen und der 3,5-mm-Klinkenbuchse – liegt ein Mono-Signal an.

7 Bedienung

VORSICHT

Stellen Sie die Lautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen!

Das Ohr gewöhnt sich an hohe Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Darum erhöhen Sie eine hohe Lautstärke nach der Gewöhnung nicht weiter.

1) Vor dem Einschalten des Geräts den Regler MASTER (11) auf „MIN“ drehen.
2) Zum Ein- und Ausschalten des Geräts den Schalter POWER (20) verwenden. Bei eingeschaltetem Gerät leuchtet der Schalter. Die Anzeige BATTERY (19) gibt den Ladestand der Akkus an.
Um bei Akku-Betrieb eine Beschädigung der Akkus durch Tiefentladung zu verhindern, sorgt ein Entladeschutz für eine rechtzeitige automatische Abschaltung des Geräts. Aufgrund der Selbstentladung der Akkus kann eine Tiefentladung jedoch auch auftreten, wenn das Gerät länger nicht betrieben wird. Beachten Sie daher unbedingt den Kasten „Wichtig“ in Kap. 5.2.
3) Den Regler MASTER (11) je nach gewünschter Gesamtlautstärke aufdrehen, die Tonquellen einschalten und mit den entsprechenden Reglern ihre Lautstärke individuell einstellen:

- für das 1-Kanal-Empfangsmodul den Lautstärkeregler (27) verwenden für die zwei Empfangseinheiten des 2-Kanal-Empfangsmoduls den jeweiligen Lautstärkeregler (29), CH.A oder CH.B, verwenden Bedienung: siehe Kapitel 7.1 bzw. 7.2

• für den eingebauten Audioplayer den Lautstärkeregler VOL (33) verwenden Bedienung: siehe Kapitel 3.3 und 7.4
• für den Bluetooth-Empfänger den AUX-Lautstärkeregler (8) verwenden Bedienung: siehe Kapitel 7.3
• für Tonquellen an den Eingängen LINE IN und AUX IN (13) die entsprechenden Lautstärkeregler (7 bzw. 8) verwenden
• für Tonquellen an den Eingängen MIC 1 (17) und MIC 2 (16) die entsprechenden Lautstärkeregler (10 bzw. 9) verwenden

Die Lautstärke nicht benutzter Quellen immer auf Minimum einstellen oder die Quellen ganz ausschalten.

Hinweis: Werden der Bluetooth-Empfänger und ein Gerät am Eingang AUX IN gleichzeitig genutzt, bestimmt der AUX-Regler die Lautstärke des Mischsignals der beiden Quellen.

4) Bedienung des Sendemoduls: siehe Kapitel 7.5
5) Mit dem Höhenregler TREBLE und dem Tiefenregler BASS (6) den Klang für die Aktivbox einstellen.
6) Mit der Taste VOICE PRIORITY (12) lässt sich die Mikrofon-Vorrangfunktion aktivieren. Ist die Taste gedrückt (LED darunter leuchtet), wird bei Durchsagen über ein angeschlossenes Mikrofon oder über ein Funkmikrofon die Lautstärke der laufenden Musik stark abgesenkt. Die Funktion wirkt sich auch auf das Ausgangssignal der Buchsen LINE OUT und AUX OUT (14) aus sowie, bei Modell TXA-822CD, auf das Signal des Sendemoduls.
Zum Deaktivieren der Funktion die Taste wieder ausrasten.

Hinweis: Ist am Eingang MIC 1 statt eines Mikrofons eine Tonquelle mit Line-Signalpegel angeschlossen, löst, bei aktivierter Funktion, auch deren Audio signal die Lautstärkeabsenkung des Musikprogramms aus.

7.1 Bedienung des 1-Kanal-Empfangsmoduls

1) Zum Einschalten des Empfangsmoduls den Ein-/Ausschalter und Lautstärkeregler (27) von der Position OFF („Aus“) aufdrehen. Die Diversity-Anzeige A / B (15) leuchtet rot oder grün in Abhängigkeit, welche interne Empfangsantenne A oder B zurzeit aktiv ist. Diversity-Technik: Das Sendesignal wird von zwei Antennen empfangen und hinsichtlich der Qualität überprüft. Das jeweils bessere Signal wird verwendet.
2) Den Sender noch ausgeschaltet lassen. Erst das Empfangsmodul auf einen freien und störungsfreien Übertragungskanal einstellen:
1. Die Taste SET (25) drücken. Die Kanalanzeige im Display (21) blinkt.
2. Solange die Kanalanzeige blinkt (ca. 10 Sekunden lang), kann mit den Tasten Δ und (26) der Kanal gewählt werden: Taste Δ zur Kanalwahl „aufwärts“, Taste zur Kanalwahl „abwärts“.
3. Die Kanalwahl mit der Taste SET bestätigen. (Wird die Wahl nicht innerhalb von 10 Sekunden mit der Taste SET bestätigt,

schaltet das Empfangsmodul zurück auf den vorher eingestellten Kanal.)

Leuchtet nach der Kanalwahl bei ausgeschaltetem Sender die Anzeige RX (23), werden Störsignale bzw. Signale anderer Sender auf diesem Kanal empfangen. In diesem Fall das Empfangsmodul auf einen anderen Kanal einstellen.

3) Es ist möglich, sich für den eingestellten Kanal kurz die Funkfrequenz anzeigen zu lassen: solange die Taste oder gedrückt gehalten wird, zeigt das Display statt des Kanals die Frequenz an.
4) Ist der Sender eingeschaltet und auf den gleichen Kanal wie das Empfangsmodul eingestellt, leuchtet die Anzeige RX (23) und signalisiert damit, dass ein Funksignal empfangen wird. Die Anzeige AF (24) leuchtet, wenn der Sender ein Audiosignal mit ausreichendem Pegel auf der eingestellten Funkfrequenz sendet.
5) Mit dem Regler (27) die gewünschte Lautstärke für das empfangene Audiosignal einstellen.

7.2 Bedienung des 2-Kanal-Empfangsmoduls

1) Die Empfangseinheiten A und B des Moduls haben jeweils einen Regler (29), CH.A und CH.B, zum Einstellen der Lautstärke und zum Ein-/Ausschalten. Zum Einschalten einer Empfangseinheit ihren Regler von der Position „OFF“ („Aus“) aus aufdrehen. Die linke Hälfte des Displays (1) gilt für Empfangseinheit A, die rechte für Empfangseinheit B. Nach dem Einschalten einer Empfangseinheit zeigt das Display in der jeweiligen Hälfte den Übertragungskanal an. Durch Drücken einer Pfeiltaste (△ für Einheit A, ▽ für Einheit B) lässt sich die Funkfrequenz anzeigen. Nach 2 Sekunden wird zurück auf die vorherige Anzeige gewechselt.
2) Mit den Tasten (30) des Moduls die Übertragungskanäle einstellen, entweder manuell oder durch einen automatischen Suchlauf. Die zugehörigen Sender vorerst noch ausgeschaltet lassen.

Kanalsuchlauf:

Die Tasten Δ und gleichzeitig ca. 1 Sekunde gedrückt halten, bis das Display SCAAn anzeigt. Der Suchlauf startet: Die Empfangseinheiten werden auf freie Kanäle eingestellt, die sich gegenseitig nicht stören. Werden keine freien Kanäle gefunden, werden die eingestellten beibehalten.

manuelle Kanalwahl:

Wenn beide Empfangseinheiten A und B eingeschaltet sind:

1. Die Taste SET gedrückt halten, bis im Display für Empfangseinheit A die Kanalanzeige blinkt.
2. Den Kanal für Empfangseinheit A mit der Taste △ oder ∇ auswählen und mit der Taste SET bestätigen.
3. Im Display blinkt für Empfangseinheit B die Kanalanzeige. Den Kanal für Empfangseinheit B mit der Taste oder auswählen und mit der Taste SET bestätigen.

Wenn nur eine Empfangseinheit A oder B eingeschaltet ist: Die Taste SET gedrückt halten, bis im Display die Kanalanzeige blinkt. Den Kanal mit der Taste oder auswählen und mit der Taste SET bestätigen.

Wird ein Kanal nicht innerhalb von 10 Sekunden mit der Taste SET bestätigt, wird der Einstellmodus verlassen und der vorher eingestellte Kanal beibehalten.

Hinweis: Die Empfangseinheiten lassen sich nicht auf den gleichen Kanal einstellen.

Zeigt im Display die jeweilige Segmentanzeige A oder B bei ausgeschaltetem Sender Empfang an, werden Störsignale bzw. Signale anderer Sender empfangen. In diesem Fall einen anderen Kanal auswählen.

3) Die Sender einschalten und auf die Kanäle des Empfangsmoduls einstellen: Einen Sender auf den Kanal von Empfangseinheit A einstellen und den zweiten Sender auf den Kanal von Empfangseinheit B.

Im Display zeigen dann die jeweiligen Segmentanzeigen die Stärke des Funkempfangs an. Mit den Reglern (29) für jede Empfangseinheit die gewünschte Lautstärke einstellen.

Wird kein Empfang angezeigt oder ist der Empfang schlecht, überprüfen ob:

– die Batterien /Akkus des Senders verbraucht sind.
– der Empfang durch Metallgegenstände oder andere Hochfrequenz-Quellen gestört wird.
– der Abstand zwischen Sender und Empfangsmodul zu groß ist.
– der Schwellwert für die Rauschsperre (Squelch) zu hoch eingestellt ist. Siehe dazu Kap. 7.2.2.

7.2.1 Gruppeneinstellung ändern

(bei Betrieb mit 2 Empfangsmodulen)

Das Gerät kann um ein weiteres 2-Kanal-Empfangsmodul (als Artikel TXA-1822MR erhältlich) erweitert werden. Soll zur Einstellung der vier Übertragungskanäle der Kanalsuchlauf genutzt werden, bei beiden Empfangsmodulen die Gruppeneinstellung umschalten:

1) Erst beide Empfangseinheiten A und B ausschalten. Dann bei gedrückter Taste SET eine Empfangseinheit einschalten. Das Display zeigt die aktuelle Gruppeneinstellung F I (die Nummer blinkt).
2) Mit der Taste △ oder ∇ auf Fumschalten.
3) Zum Verlassen des Gruppen-Einstellmodus die Taste SET drücken. Der Squelch-Einstellmodus wird aufgerufen und kann durch Drücken der Taste SET verlassen werden.

Hinweis: Die Einstellmodi werden nach 5 Sekunden ohne Betätigung einer Taste auch automatisch verlassen. Durchgeführte Einstellungen werden auch in diesem Fall gespeichert.

Den Kanalsuchlauf für das 1. Empfangsmodul durchführen, die zwei zugehörigen Sender einschalten und entsprechend einstellen. Die zwei Sender dann eingeschaltet lassen, damit beim Kanalsuchlauf für das 2. Empfangsmodul die schon belegten Kanäle übersprungen werden. Dann den Kanalsuchlauf für das 2. Empfangsmodul durchführen, die zwei zugehörigen Sender einschalten und entsprechend einstellen.

7.2.2 Squelch einstellen

Die Rauschspere (Squelch) sorgt für eine Stummschaltung der jeweiligen Empfangseinheit, wenn der Pegel des Funksignals unter den eingestellten Schwellwert sinkt. So wird verhindert, dass Störsignale zu einem Aufrauschen führen, wenn der Sender ausgeschaltet oder sein Funksignal zu schwach ist: Liegen die Pegel der Störsignale unter dem Schwellwert, wird die Empfangseinheit stummgeschaltet.

Ein höherer Schwellwert bietet größere Störsicherheit, reduziert allerdings auch die Übertragungsreichweite. So kann bei gutem Empfang ein höherer Schwellwert eingestellt werden, bei größerer Entfernung zwischen Sender und Empfangsmodul dagegen sollte ein niedrigerer Wert gewählt werden.

1) Erst beide Empfangseinheiten A und B ausschalten. Dann bei gedrückter Taste SET eine Empfangseinheit einschalten. Das Display zeigt die Gruppeneinstellung (Folder, F2 die Nummer blinkt).
2) Zum Verlassen des Gruppen-Einstellmodus und Aufrufen des Squelch-Einstellmodus die Taste SET drücken: Das Display zeigt 5 Für „Squelch“) und den aktuellen Wert (blinkt).
3) Mit der Taste △ oder ∇ den Wert einstellen (Stufe 7 = höchster Schwellwert). Zum Verlassen des Squelch-Einstellmodus die Taste SET drücken.

Hinweis: Die Einstellmodi werden nach 5 Sekunden ohne Betätigung einer Taste auch automatisch verlassen. Durchgeführte Einstellungen werden auch in diesem Fall gespeichert.

7.3 Bedienung des Bluetooth-Empfängers

Über den Bluetooth-Empfänger kann eine Funkverbindung zu einer Bluetooth-Tonquelle (z. B. Smartphone, Tablet-PC, MP3-Player) hergestellt werden, um Audiodaten über das Verstärkersystem abzuspielen.

Hinweis: Die Bluetooth-Quelle muss nach dem A2DP-Protokoll arbeiten (Advanced Audio Distribution Profile). Anderenfalls ist keine Funkverbindung möglich.

1) Zum Einschalten des Bluetooth-Empfängers die Taste *(15) für ca. 2 Sekunden gedrückt halten. Die Taste blinkt und signalisiert damit, dass keine Verbindung zur Bluetooth-Quelle besteht und der Bluetooth-Empfänger zum „Pairing“ bereit ist (Koppeln von Bluetooth-Quelle und Bluetooth-Empfänger).
2) An der Bluetooth-Quelle die Bluetooth-Funktion einschalten und das „Pairing“ durchführen (siehe ggf. Anleitung der Bluetooth-Quelle). Der Bluetooth-Empfänger wird auf dem Display der Bluetooth-Quelle mit „TXA SERIES“ angezeigt. Nach erfolgter Kopplung leuchtet die Taste *konstant.
3) Die Audiowiedergabe an der Bluetooth-Quelle starten. Die Bluetooth-Quelle kann wie gewünscht bedient werden (Titelwahl, Einstellen der Lautstärke, Unterbrechen der Wiedergabe etc.).
4) An der Aktivbox den AUX-Regler (8) zur Einstellung der Lautstärke verwenden.

Hinweis: Der Lautstärkeregler gilt auch für das Gerät am Eingang AUX IN (13); daher diesen Eingang bei Bluetooth-Betrieb nicht verwenden. Anderenfalls werden beide Tonquellen gleichzeitig wiedergegeben.

5) Bei Trennung der Bluetooth-Verbindung (z. B. wenn die Bluetooth-Quelle aus der Funkreichweite bewegt wird), beginnt die Taste wieder zu blinken. Die Verbindung muss erneut hergestellt werden.
6) Zum Ausschalten des Bluetooth-Empfängers die Taste *kurz drücken. Die Tastenbeleuchtung erlischt.

7.4 Bedienung des CD/MP3-Players

Über den Player lassen sich sowohl Standard-Audio-CDs als auch CDs, USB-Speichermedien und SD-/SDHC-Speicherkarten mit MP3-Dateien abspielen.

Hinweise

1. Bei CD-RWs kann es je nach CD-Typ, verwendetem CD-Brenner und Brennprogramm beim Abspielen zu Problemen kommen.
2. Der Player unterstützt auch die Wiedergabe von Dateien im WMA-Format.
3. Aufgrund der Vielfalt von Speicher-Herstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit diesem Player kompatibel sind.
4. Zigarettenrauch und Staub dringen leicht durch alle Öffnungen des Players und setzen sich auch auf der Optik des Laser-Abtastsystems ab. Sollte dieser Belag zu Lesefehlern und Tonaussetzern führen, muss der Player in einer Fachwerkstatt gereinigt werden. Diese Reinigung ist kostenpflichtig, auch während der Garantiezeit!
5. Der „Anti-Shock“-Speicher des Players kann kurzzeitige Störungen beim Abtasten einer CD durch Stöße oder Vibrationen ausgleichen. Er kann jedoch keine anhaltenden, heftigen Erschütterungen ausgleichen. Das Gerät muss daher bei CD-Betrieb immer stationär betrieben werden, d. h. auf festem, unbeweglichem Untergrund stehen.

Die IR-Fernbedienung wird über eine 3-V-Knopfzelle vom Typ CR 2025 mit Strom versorgt. Ist bei Auslieferung bereits eine Batterie eingesetzt, die Isolierfolie (zum Schutz vor Entladung der Batterie während Transport und Lagerung) aus dem Batteriehalter herausziehen. Damit ist die Fernbedienung funktionsbereit. Beim Drücken einer Taste die Fernbedienung immer auf den IR-Sensor (32) des Players richten. Dabei muss Sichtverbindung zwischen Sensor und Fernbedienung bestehen.

Bei längerem Nichtgebrauch die Batterie sicherheitshalber aus der Fernbedienung nehmen, damit diese bei einem eventuellen Auslaufen der Batterie nicht beschädigt wird.

Batterie einsetzen/auswechseln:

1) Die Verriegelung des Batteriehalters nach rechts drücken (1. Pfeil) und den Halter herausziehen (2. Pfeil).

2) Bei einem Batteriewechsel die verbrauchte Batterie entfernen.
3) Die neue Batterie mit dem Pluspol nach oben in den Halter legen. Den Halter zurück in die Fernbedienung schieben.

Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammelbehälter im Einzelhandel).

Zum Ein- und Auschalten des Players die Taste POWER (31) drücken.

Abspielmedium einsetzen:

– Eine CD mit der Beschriftung nach oben so weit in den CD-Schlitz (A) schieben, bis sie automatisch eingezogen wird.
- Ein USB-Speichermedium (USB-Speicherstick oder USB-Festplatte mit eigener Stromversorgung) mit der USB-Buchse (B) verbinden.
– Eine Speicherkarte (abgeschragte Ecke nach oben und Kontakte nach rechts) so weit in den

Schlitz SD / SDHC (C) schieben, bis sie einrastet.

Soll die Karte wieder entnommen werden, sie etwas hinein drücken, so dass sie ausrastet.

Zum Umschalten zwischen den Abspielmedien die Taste MODE (34) verwenden. Nach dem Einlesen eines Me diums startet automatisch seine Wiedergabe. Ist ein USB-Speichermedium oder eine Speicherkarte angewählt und wird entfernt, schaltet der Player auto matisch auf das CD-Laufwerk um. Ebenso wenn eine neue CD eingezogen wird.

Die Bedienmöglichkeiten und Informationen zu den Displayanzeigen finden Sie in Kapitel 3.3.

7.5 Bedienung des Sendemoduls

Das Ausgangssignal einer Aktivbox TXA-822CD (Hauptgerät) lässt sich über deren Sendemodul auf die Empfangsmodule anderer Aktivboxen (Nebengeräte) der TXA-820- oder TXA-1020-Serie übertragen. Der MASTER-Regler (11) und die Klangregler (6) des Hauptgeräts haben keinen Einfluss auf das gesendete Signal.

1) Zum Einschalten des Sendemoduls den Ein-/Ausschalter und Lautstärkeregler (51) von der Position OFF („Aus“) aufdrehen. Die Anzeige TX (47) leuchtet und signalisiert damit, dass ein Funksignal gesendet wird.

2) An den Empfangsmodulen der Nebengeräte den Übertragungskanal einstellen und das Sendemodul des Hauptgeräts auf den gleichen Kanal ein stellen:

1. Die Taste SET (46) drücken. Die Kanalanzeige im Display (21) blinkt.
2. Solange die Kanalanzeige blinkt (ca. 10 Sekunden lang), kann mit den Tasten △ und ▽ (50) der Kanal gewählt werden: Taste △ zur Kanalwahl „aufwärts“, Taste ▽ zur Kanalwahl „abwärts“.
3. Die Kanalwahl mit der Taste SET bestätigen. (Wird die Wahl nicht innerhalb von 10 Sekunden mit der Taste SET bestätigt, schaltet das Sendemodul zurück auf den vorher eingestellten Kanal.)

Wichtig: Am Hauptgerät müssen Empfangs- und Sendemodul auf unterschiedliche Kanäle eingestellt sein, anderenfalls treten Rückkopplungen auf.

3) Es ist möglich, sich für den eingestellten Kanal kurz die Funkfrequenz anzeigen zu lassen: solange die Taste oder gedrückt gehalten wird, zeigt das Display statt des Kanals die Frequenz an.
4) Die Anzeigen AF LEVEL (48) geben den Pegel des Audiosignals an, das auf das Sendemodul gegeben wird:

– Die gelbe LED leuchtet, wenn das Eingangssignal des Sendemoduls einen bestimmten Mindestpegel erreicht hat.

– Die rote LED leuchtet, wenn das Eingangssignal des Sendemoduls den Maximalpegel erreicht hat, bei dem es noch nicht übersteuert wird. Die LED sollte nicht oder nur bei Signalspitzen kurz aufleuchten; leuchtet sie permanent, ist das Signal übersteuert. Die Lautstärke der jeweiligen Tonquelle / n dann entsprechend reduzieren.

5) Mit dem Regler (51) die gewünschte Lautstärke für das gesendete Audiosignal einstellen.

8 Technische Daten

Verstärkerleistung

Nennleistung: ..... 50 W

Musikleistung: ..... 80 W

Lautsprecher: ..... 20-cm-Tieftöner (8") und 2,5-cm-Hochtöner (1")

Frequenzbereich: ..... 70 – 17 000 Hz

Eingangsempfindlichkeit: . 6 mV (Mic), 300 mV (Line)

Pegel LINE/AUX OUT: . . . 1V

Anschlüsse

MIC 1:.... kombinierte Buchse XLR/6,3-mm-Klinke (sym.), umschaltbar Mic/Line

MIC 2: ..... 6,3-mm-Klinkenbuchse (sym.)

LINEIN/OUT:......Cinchbuchsen

AUXIN/OUT: 3,5-mm-Klinkenbuchsen

Klangregelung: .... ±10 dB/100 Hz(BASS) ±10 dB/10 kHz(TREBLE)

Einsatztemperatur: ..... 0–40 °C

Stromversorgung

Netzspannung: ..... 230 V/50 Hz

Leistungsaufnahme: . 130 VA

Betrieb über Akkus: ... eingebaute Blei-Gel-Akkus (2×12V/4,5Ah)

Betriebsdauer: ..... ca. 4 – 6 Stunden

Maße (B × H × T): ..... 305 × 510 × 265 mm

Gewicht:

Modell TXA-820: ..... 12,5 kg

Modell TXA-820CD: . . . 13,5 kg

Modell TXA-822CD: . . . 13,7 kg

8.1 Funkübertragung

Reichweite: ..... ca. 30 m

Sendeleistung

des Sendemoduls*: ..... ≤ 10 mW (EIRP)

*bei Modell TXA-822CD

Funkfrequenzen
Kanal	Frequenz	Kanal	Frequenz
01	863,1 MHz	09	863,2 MHz
02	864,1 MHz	10	864,2 MHz
03	863,6 MHz	11	863,7 MHz
04	864,6 MHz	12	864,7 MHz
05	863,3 MHz	13	863,4 MHz
06	864,3 MHz	14	864,4 MHz
07	863,8 MHz	15	863,9 MHz
08	864,8 MHz	16	864,9 MHz

Hinweis zum Mehrkanalbetrieb:

Die Anzahl der Kanäle, die sich parallel nutzen lassen, hängt von den Bedingungen am Einsatzort ab (z. B. von Störungen durch Sender anderer Funksysteme oder Hochfrequenz-Quellen wie Leuchtstofflampen). Unter optimalen Bedingungen lassen sich max. vier Kanäle gleichzeitig betreiben, ohne sich gegenseitig zu stören. Zwei Beispiele für eine günstige Kanalwahl für vier Funkstrecken:

Beispiel 1: Kanal 01 – Kanal 03 – Kanal 06 – Kanal 12

Beispiel 2: Kanal 06 – Kanal 09 – Kanal 15 – Kanal 16

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

Portable Amplifier System
