Produkttyp	Stehleuchte (Energiesparende Vater-und-Kind-Stehleuchte)
Modell	1241/022L oder 1242/022L
Marke	Livarno Lux
Betriebsspannung	230-240 V ~ 50 Hz
Lampentyp (Leselampe)	E14, max. 9W Energiesparlampe oder 25W Glühlampe
Lampentyp (Uplight)	E27, max. 22W Energiesparlampe oder 60W Glühlampe
Enthaltene Leuchtmittel	1 x E14 9W Energiesparlampe, 1 x E27 22W Energiesparlampe
Schutzklasse	I
Geeignet für	Innenräume, trockene geschlossene Räume (nur Haushaltsgebrauch)
Anzahl der Lichtquellen	2 (Uplight und Leselampe)
Flexibler Arm	Ja (Leselampe)
Schalter	Zwei separate EIN/AUS-Schalter (Uplight und Leselampe)
Montage erforderlich	Ja, mit mitgeliefertem Werkzeug und Anleitung
Pflegehinweise	Netzstecker ziehen, abkühlen lassen, nur mit trockenem, fusselfreiem Tuch reinigen
Sicherheitshinweise	Nicht in Wasser tauchen, nicht abdecken, korrekte Leuchtmittel verwenden
Garantie	36 Monate ab Kaufdatum
Entsorgung	Getrennte Sammlung für Elektro- und Elektronik-Altgeräte

Häufig gestellte Fragen - IAN 53130 Livarno Lux

Wie baue ich die Stehleuchte zusammen?

Der Zusammenbau erfordert eine zweite Person. Schrauben Sie zuerst das Stützrohr 19 in das obere Stützrohr 22. Befestigen Sie dann das Leselampen-Stützrohr 10 am flexiblen Arm 5. Stecken Sie die Gewindestangen 18 in die Stützrohre und befestigen Sie die Stützrohrhalterung 17. Setzen Sie die Baugruppe in den Sockel 13, fügen Sie Unterlegscheiben und Muttern hinzu und ziehen Sie sie mit dem mitgelieferten Schraubenschlüssel fest. Montieren Sie abschließend die Lampengläser und Leuchtmittel.

Welche Leuchtmittel kann ich verwenden?

Für die Leselampe (E14) verwenden Sie nur 230-240 V ~ Energiesparlampen bis 9 W oder Glühlampen bis 25 W. Für das Uplight (E27) verwenden Sie nur 230-240 V ~ Energiesparlampen bis 22 W oder Glühlampen bis 60 W. Verwenden Sie stets die korrekte Fassung und Wattzahl.

Wie wechsle ich ein Leuchtmittel?

Ziehen Sie zuerst den Netzstecker der Leuchte. Lassen Sie die Leuchte vollständig abkühlen, um Verbrennungen zu vermeiden. Schrauben Sie das defekte Leuchtmittel gegen den Uhrzeigersinn aus der Fassung. Schrauben Sie dann ein neues Leuchtmittel im Uhrzeigersinn in die Fassung. Stellen Sie sicher, dass das neue Leuchtmittel dem angegebenen Typ und der Wattzahl entspricht.

Warum schaltet sich meine Leuchte nicht ein?

Überprüfen Sie, ob der Netzstecker vollständig in eine funktionierende Steckdose eingesteckt ist. Stellen Sie sicher, dass beide EIN/AUS-Schalter in der richtigen Position sind. Funktioniert sie immer noch nicht, überprüfen Sie, ob die Leuchtmittel richtig eingeschraubt und nicht defekt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker oder ein Service-Center.

Kann ich diese Leuchte im Freien verwenden?

Nein, diese Leuchte ist nur für den Innenbereich in trockenen, geschlossenen Räumen geeignet. Die Verwendung im Freien oder in feuchten Bereichen birgt die Gefahr eines Stromschlags und von Schäden.

Wie reinige ich die Leuchte?

Ziehen Sie stets den Netzstecker und lassen Sie die Leuchte vor der Reinigung vollständig abkühlen. Verwenden Sie ein trockenes, fusselfreies Tuch zum Abwischen der Oberflächen. Verwenden Sie niemals Wasser, Lösungsmittel oder Benzin, da diese die Leuchte beschädigen und einen Stromschlag verursachen können.

Was soll ich tun, wenn das Netzkabel beschädigt ist?

Wenn die äußere flexible Leitung beschädigt ist, darf sie nur vom Hersteller, einem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft ausgetauscht werden, um Gefahren zu vermeiden. Benutzen Sie die Leuchte nicht, bis sie repariert ist.

Ist die Leuchte dimmbar?

Nein, die Leuchte ist nicht dimmbar. Sie verfügt über zwei separate EIN/AUS-Schalter für das Uplight und die Leselampe, jedoch über keine Dimmfunktion.

Wie lange ist die Garantiezeit und wie kann ich sie geltend machen?

Das Produkt hat eine 36-monatige Garantie ab dem Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Zur Geltendmachung senden Sie das Gerät mit der Artikelnummer (1241/022L oder 1242/022L) an das Service-Center. Verschleißteile wie Leuchtmittel und Schäden durch unsachgemäße Verwendung sind ausgeschlossen.

Wie sollte ich die Leuchte entsorgen?

Entsorgen Sie die Leuchte nicht über den Hausmüll. Sie muss gemäß den EU-Bestimmungen zu einer Recycling-Sammelstelle für Elektro- und Elektronik-Altgeräte gebracht werden. Die Verpackung ist umweltfreundlich und kann lokal recycelt werden.

BEDIENUNGSANLEITUNG IAN 53130 Livarno Lux

Bedienungs- und Sicherheitshinweise

GB IE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise

Seite

1241/022L 1242/022L

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Germany

Tel.: [phone] / 9712-0

Fax: [phone]

E-mail: [e-mail]

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Saksa

Puh.: +49 (0) 2961 / 9712-0

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Tyskland

Tel.: [phone] / 9712 - 0

Fax: [phone] / 9712 - 199

E-mail: [e-mail]

Konformitetsdeklaration CE

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Tyskland

Tel.: [phone] / 9712-0

Fax: [phone]

E-mail: [e-mail]

Konformitetserklæring €

Bestimmungsgemäße Verwendung...... Seite 30

Lieferumfang Seite 30

Teilebeschreibung...... Seite 30

Technische Daten...... Seite 30

Sicherheit

Sicherheitshinweise...... Seite 31

Inbetriebnahme

Leuchte montieren.... Seite 32

Leuchte ein-/ausschalten ...... Seite 32

Leuchte ausrichten ...... Seite 32

Leuchtmittel wechseln...... Seite 32

Wartung und Reinigung...... Seite 33

Entsorgung...... Seite 33

Informationen

Garantie Seite 33

Hersteller/Service...... Seite 33

Konformitätserklärung...... Seite 33

Energiespar-Deckenfluter

- Einleitung

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus.

Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

- Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Energiespar-Deckenfluter, Modell 1241/022L bzw. 1242/022L
2 Lampengläser
1 Energiespar-Leuchtmittel, 9 W, E 14
1 Energiespar-Leuchtmittel, 22 W, E 27
2 Schraubringe
1 Werkzeug
1 Standrohr (Leseleuchte)
2 Gewindestangen (Standrohrhalterung)
1 Standrohrhalterung
2 Unterlegscheiben

2 Fächerscheiben
2 Muttern
1 Gabelschlüssel
1 Bedienungsanleitung

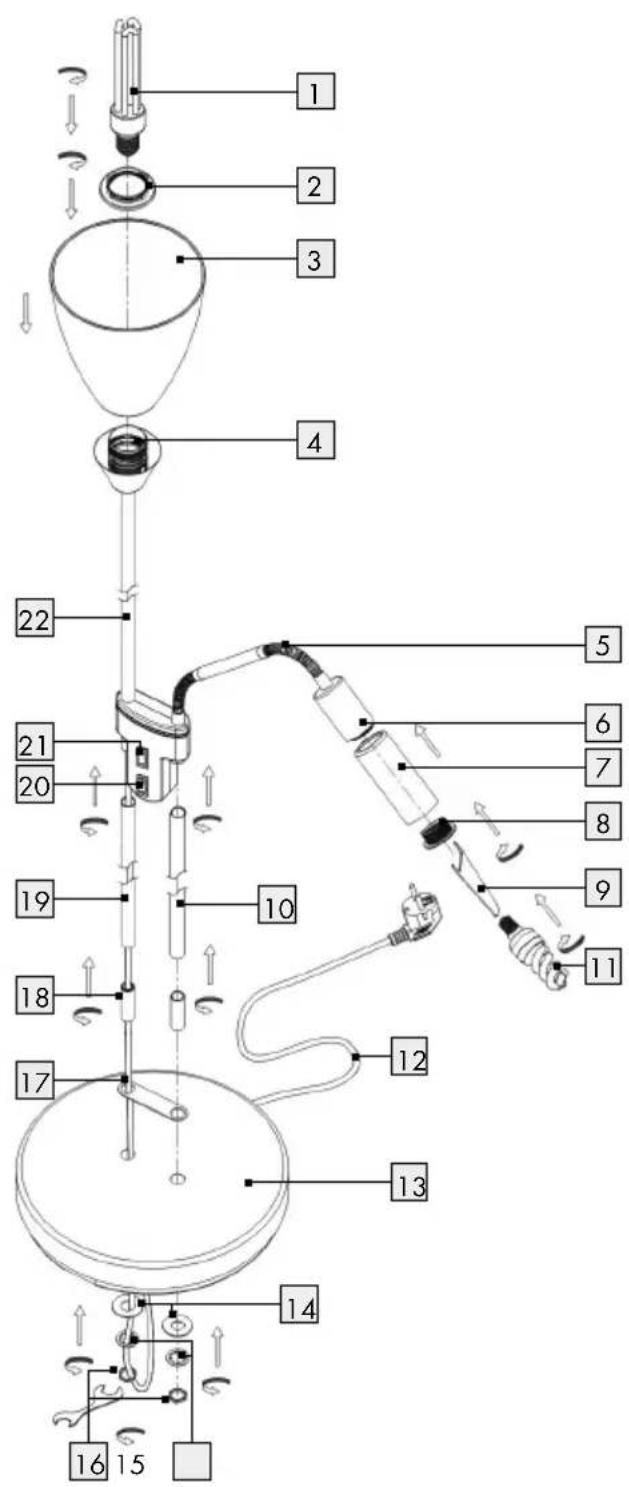

- Teilebeschreibung

1241/022L + 1242/022L

1	Leuchtmittel (Deckenfluter)
2	Schraubring (Deckenfluter)
3	Lampenglas (Deckenfluter)
4	Fassung (Deckenfluter)
5	Flexarm
6	Fassung (Leseleuchte)
7	Lampenglas (Leseleuchte)
8	Schraubring (Leseleuchte)
9	Werkzeug
10	Standrohr (Leseleuchte)
11	Leuchtmittel (Leseleuchte)
12	Netzanschlusskabel mit Netzstecker
13	Standfuß
14	Unterlegscheiben
15	Fächerscheiben
16	Muttern
17	Standrohrhalterung
18	Gewindestangen (Standrohrhalterung)
19	Standrohr (Deckenfluter)
20	EIN-/AUS-Schalter (Leseleuchte)
21	EIN-/AUS-Schalter (Deckenfluter)
22	Oberes Standrohr

- Technische Daten

Modell-Nr.:1241/022Lbzw.

1242/022L

Betriebsspannung: 230 - 240 V \~ 50 Hz

Leuchtmittel: Energiespar-Leuchtmittel:

230 - 240 V

\~, E14 9W;

E27 22W (im Lieferumfang

enthalten)

oder

230 - 240 V \~, E14

25W; E27 60W (nicht im

Lieferumfang enthalten)

Nennleistung maximal: 1 x 25 W (Leseleuchte)

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Gebrauch die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
⚠ VORSICHT! Eine beschädigte Leuchte bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.
Zur Vermeidung von Gefährdungen darf die beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden!
Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230 - 240 V\~).
■ Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
- Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

Vermeiden Sie Brand- und Verletzungsgefahr

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

VORSICHT!VERBRENNUNGSGEFAHR!

Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze.

Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel die Leuchte aus der Steckdose.
- Decken Sie die Leuchte nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
- Lassen Sie die Leuchte im Betrieb nicht unbeaufsichtigt.
- Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile, etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

So verhalten Sie sich richtig

- Verwenden Sie nur 230 - 240 Volt \~ Energiespar-Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 9 Watt für die Leseleuchte. Verwenden Sie nur 230 - 240 Volt\~ Energiespar-Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 22 Watt für den Deckenfluter.

oder

Verwenden Sie nur 230 - 240 Volt \~ Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 25 Watt für die Leseleuchte. Verwenden Sie nur 230 - 240 Volt \~ Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 60 Watt für den Deckenfluter.

■ Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.
■ Bereiten Sie die Montage sorgfältig vor und

Sicherheit / Inbetriebnahme

nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.

Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

- Inbetriebnahme

Leuchte montieren

Hinweis: Für die Montage benötigen Sie eine zweite Person.

Hinweis: Die Montage ist bei beiden Modellen (1241/022L bzw. 1242/022L) identisch.

Drehen Sie zunächst das Standrohr 19 im Uhrzeigersinn in das obere Standrohr 22. Achten Sie darauf, dass die Netzleitung, die durch die Standohre 19, 22 führt dabei nicht eingeklemmt wird.
Drehen Sie dann das Standrohr 10 im Uhrzeigersinn in den Flexarm 5.
Drehen Sie die beiden Gewindestangen 18 im Uhrzeigersinn in die Standrohre 10, 19 und schieben Sie die Standrohrhalterung 17 auf die Gewindestangen 18.
□ Stecken Sie die Stehleuchte mit den Gewindestangen 18 in die vormontierten Löcher des Standfußes 13.
Setzen Sie die Unterlegscheiben 14 und dann die Fächerscheiben 15 an der Unterseite des Standfußes 13 auf die Gewindestangen 18. Drehen Sie die Muttern 16 mittels Gabelschlüssel im Uhrzeigersinn auf die Gewindestangen 18, um die Stehleuchte am Standfuß 13 zu fixieren.

Hinweis: Achten Sie darauf, dass Sie die Standrohre 10, 19 und Gewindestangen 18 beim Festziehen der Muttern 16 festhalten.

☐ Schieben Sie die Lampengläser 3, 7 über die Fassungen 4, 6. Fixieren Sie diese mittels Schraubringen 2, 8 und Werkzeug 9.

Hinweis: Verwenden Sie zum Einsetzen der

Leuchtmittel ein trockenes, fusselfreies Tuch.

Drehen Sie die Leuchtmittel 1, 11 im Uhrzeigersinn in die Fassungen 4, 6 ein.

□ Stecken Sie den Netzstecker ^12 in eine vorschriftsmäßig installierte Steckdose.

Drehen Sie die Leuchtmittel 1, 11 im Uhrzeigersinn in die Fassungen 4, 6 ein. Stecken Sie den Netzstecker 12 in eine vorschriftsmäßig installierte Steckdose.

Ihre Leuchte ist betriebsbereit.

● Leuchte ein-/ausschalten

☐ Schalten Sie den Deckenfluter mittels EIN-/AUS-Schalter 21 ein bzw. aus.
☐ Schalten Sie die Leseleuchte mittels EIN-/AUS-Schalter 20 ein bzw. aus.

● Leuchte ausrichten

□ Biegen Sie die Flexarme 5 der Leseleuchte in die gewünschte Position.

Leuchtmittel wechseln

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie den Netzstecker 12 zuerst aus der Steckdose.

⚠ VORSICHT! VERBRENNUNGSGEFAHR!

Lassen Sie die Leuchte zunächst vollständig abkühlen.

Drehen Sie ein defektes Leuchtmittel 1, 11 gegen den Uhrzeigersinn aus der Fassung 4, 6.
Drehen Sie ein neues Leuchtmittel im Uhrzeigersinn in die Fassung.

Hinweis: Verwenden Sie nur 230 - 240 Volt \~ Energiespar-Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 9 Watt für die Leseleuchte. Verwenden Sie nur 230 - 240 Volt \~ Energiespar-Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 22 Watt für den Deckenfluter.

oder

Verwenden Sie nur 230 - 240 Volt \~ Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 25 Watt für die Leseleuchte. Verwenden

Sie nur 230 - 240 Volt\~ Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 60 Watt für den Deckenfluter.

● Wartung und Reinigung

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie den Netzstecker 12 zuerst aus der Steckdose.

⚠ VORSICHT! VERBRENNUNGSGEFAHR!

Lassen Sie die Leuchte zunächst vollständig abkühlen.

WARNING! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.
Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.

- Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

● Informationen

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie.

Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer:

1241/022L bzw. 1242/022L

Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel).

Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Hersteller / Service

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Deutschland

Tel.: 02961 / 9712-0

Fax: 02961 / 9712-199

E-mail: [e-mail]

Konformitätserklärung €

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektromagnetische Verträglichkeit 2004/108/EC, Niederspannungsrichtlinie 2006/95/EC). Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23
2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23
3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23

IAN 53130

Briloner Leuchten GmbH

Im Kissen 2

Stand der Informationen: 07 / 2010

Ident.-No.: 1241/022L+1242/022L072010-3
