IAN 273548 - Parasol de plage FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Strandschirm
Marke	Florabest
Modell	IAN 273548
Schirmdurchmesser	ca. 200 cm
Höhe	ca. 250 cm
Stangendurchmesser	ca. 25 mm
Schirmbezugsmaterial	Polyester
Stangenmaterial	Stahl
Farbe	Blau und Weiß (typisch)
Gewicht	ca. 3,5 kg
UV-Schutz	UPF 50+ (geschätzt)
Neigungsmechanismus	Ja, verstellbare Neigung
Windbeständigkeit	Nicht empfohlen bei starkem Wind
Montage erforderlich	Ja, einfache Montage
Reinigungshinweise	Mit feuchtem Tuch abwischen; bei Bedarf mildes Seifenmittel
Lagerungshinweise	Trocken und kühl lagern
Sicherheitshinweis	Nicht bei starkem Wind verwenden; Standfuß sichern
Ersatzteile	Ersatzschirmbezug und Stangenspitze erhältlich
Garantie	2 Jahre (Standard)

Häufig gestellte Fragen - IAN 273548 FLORABEST

Wie richte ich den Florabest Strandschirm auf?

Öffnen Sie den Schirm, indem Sie den Feststellknopf lösen, die Stange ausziehen und dann den Schirm öffnen. Befestigen Sie ihn in einem Standfuß oder Sandanker. Stellen Sie sicher, dass der Neigungsmechanismus arretiert ist.

Kann ich diesen Schirm bei windigem Wetter verwenden?

Nein, es wird nicht empfohlen bei starkem Wind. Der Schirm könnte umkippen oder beschädigt werden. Schließen Sie ihn immer bei mäßigem oder starkem Wind.

Wie reinige ich den Strandschirm?

Wischen Sie den Schirmbezug und die Stange mit einem feuchten Tuch und bei Bedarf mit milder Seife ab. Spülen Sie mit frischem Wasser nach und lassen Sie ihn vollständig trocknen, bevor Sie ihn lagern.

Wie stelle ich die Neigung des Schirms ein?

Lösen Sie den Neigungseinstellknopf, neigen Sie den Schirm in die gewünschte Position und ziehen Sie den Knopf fest, um ihn zu arretieren.

Wie hoch ist der UV-Schutz?

Der Schirm bietet UPF 50+ Schutz und blockiert etwa 98 % der UV-Strahlung. Verwenden Sie jedoch immer zusätzlichen Sonnenschutz.

Welche Materialien werden verwendet?

Der Schirmbezug besteht aus Polyester und die Stange aus Stahl. Der Rahmen ist für Langlebigkeit und leichten Transport ausgelegt.

Ist eine Montage erforderlich?

Ja, eine minimale Montage ist erforderlich. Befestigen Sie den Schirmbezug mit den mitgelieferten Schrauben an der Stange und sichern Sie die Stangenabschnitte. Es sind keine Werkzeuge erforderlich.

Wie sollte ich den Schirm lagern?

Nach Gebrauch stellen Sie sicher, dass der Schirm trocken ist. Falten Sie den Schirmbezug, klappen Sie die Stange zusammen und lagern Sie ihn an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung.

Welche Ersatzteile sind erhältlich?

Sie können einen Ersatzschirmbezug oder eine Stangenspitze bei Florabest oder autorisierten Händlern kaufen. Kontaktieren Sie den Kundenservice für Teilenummern.

Hat der Schirm eine Garantie?

Ja, er beinhaltet eine standardmäßige 2-jährige Garantie gegen Herstellungsfehler. Bewahren Sie den Kassenbon auf und registrieren Sie das Produkt nach Möglichkeit online.

BEDIENUNGSANLEITUNG IAN 273548 FLORABEST

Montage- und Sicherheitshinweise

PL

DE/AT/CH Montage- und Sicherheitshinweise Seite 29

Budete potrebovať Sie benötigen:

Machen Sie sich vor dem ersten Gebrauch mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

• Bestimmungsgemäßer Gebrauch

Dieser Artikel ist für die Verwendung als Sonnenschutz im privaten Außenbereich vorgesehen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Querstrebe für Plattenständer 1
2 Querstrebe für Plattenständer 2
3 unterer Holm
4 Schraube (ca. M8 x 20 mm)
5 Unterlegscheibe (ca. ∅ 8 mm)

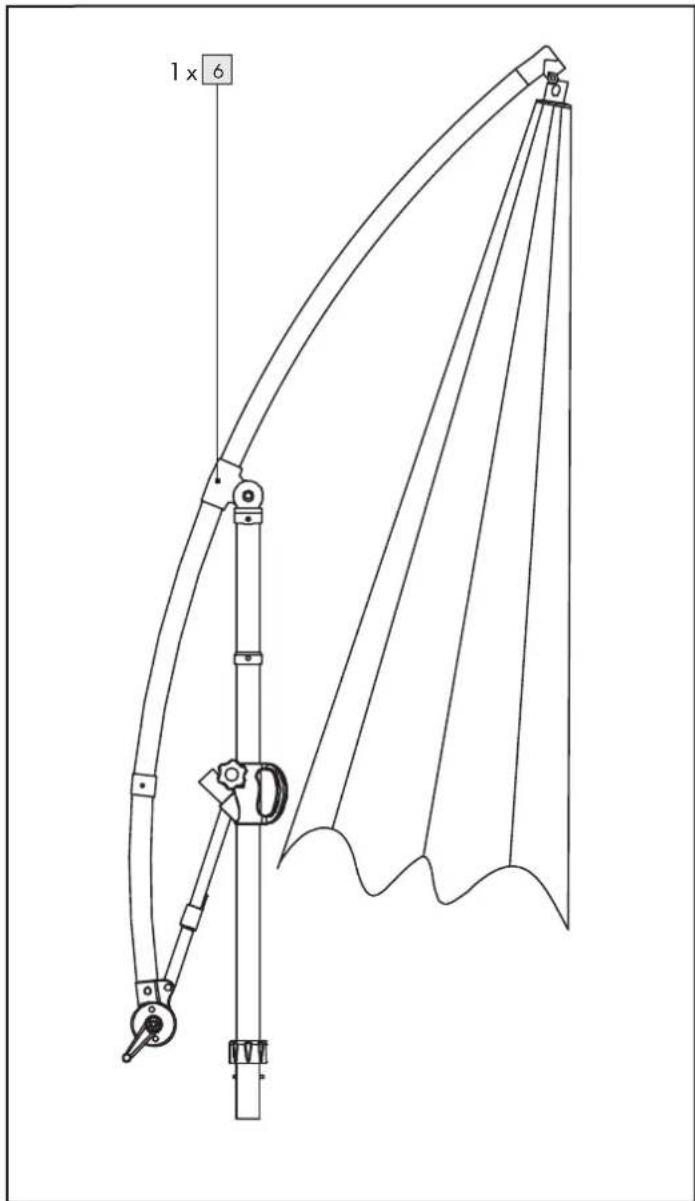

6 oberer Holm mit Anbauteilen
7 Ausleger
8 Schirmdach
9 oberer Holm
10 Stopper (oberer Holm)
11 Schraubsicherung

12 Griffstück
13 Überwurfmutter
14 Kurbel
15 Kurbelgehäuse
16 Stützschiene
17 Kunststoffhülse
18 Stopper (Ausleger)

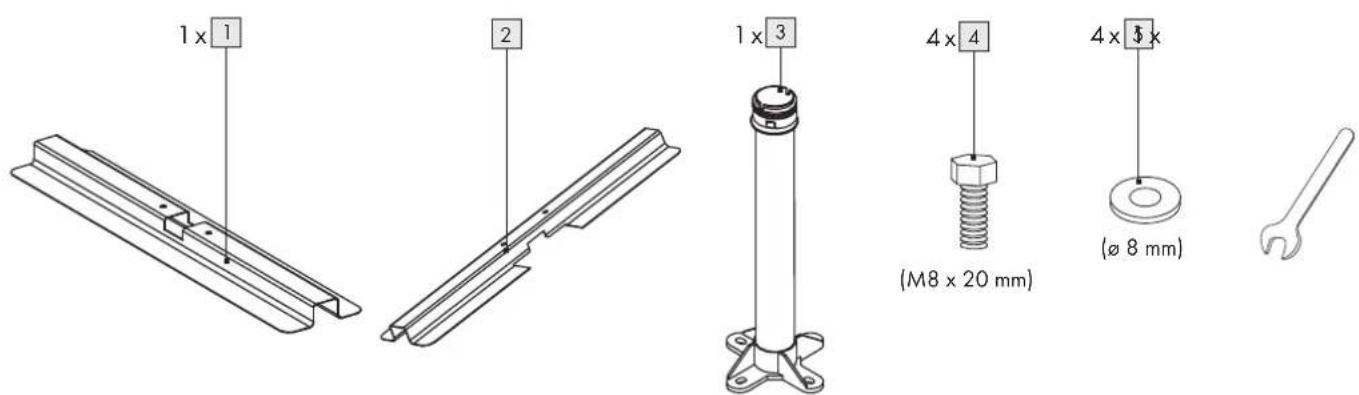

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.

Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 x Querstrebe für Plattenständer 1
1 x Querstrebe für Plattenständer 2
1 x unterer Holm
4 x Schraube (ca. M8 x 20 mm)
4 x Unterlegscheibe (ca. ø 8 mm)
1 x oberer Holm mit Anbauteilen
1 x Bedienungsanleitung
1 x Gabelschlüssel

- Technische Daten

Maße

Ampelschirm: ca. 300 x 258 cm (ø x H)

Plattenständer: ca. 100 x 100 cm (L x B)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE MONTAGEANLEITUNG LESEN! MONTAGEANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

WARNING! LEBENS - UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehnen. Das Produkt könnte aus dem Gleichgewicht kommen und umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

⚠ VORSICHT! Kippgefahr! Sorgen Sie immer für einen festen Stand des Produkts. Verwenden Sie den Ampelschirm ausschließlich mit 4 Wegeplatten à ca. 50 x 50 x 5 cm (nicht im Lieferumfang enthalten). Andernfalls kann der Ampelschirm umkippen und Verletzungen sowie Sachschäden können die Folgen sein.

Bewegen Sie den Ampelschirm niemals im geöffneten Zustand. Schließen Sie stets vorher das Schirmdach 8 vollständig und ziehen Sie den Ausleger 7 komplett ein. Das Produkt könnte aus dem Gleichgewicht kommen und umkippen. Verlet-

zungen und / oder Beschädigungen können die Folgen sein.

⚠ VORSICHT! BRANDGEFAHR! Stellen Sie das Produkt nicht in der Nähe von offenem Feuer und/oder Heizstrahlern auf.

■ Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
- Überprüfen Sie vor der Benutzung die Stabilität des Produkts.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Vergewissern Sie sich vor dem Öffnen und Schließen des Produkts, dass sich keine Personen im Öffnungs- bzw. Schließbereich aufhalten.

⚠ VORSICHT! QUETSCHGEFAHR! Achten Sie beim Öffnen und Schließen auf Ihre Finger. Bei Unachtsamkeit besteht Verletzungsgefahr durch Quetschungen.

Achten Sie darauf, dass der obere Holm mit Anbauteilen 6 fest mit dem unteren Holm 3 auf dem Plattenständer verschraubt ist. Nur so kann eine sichere Benutzung gewährleistet werden.

Schließen Sie den Ampelschirm bei auffrischendem Wind oder nahenden Sturmböen.

■ Verwenden Sie das Produkt keinesfalls als Schutz bei Unwettern.
- Lassen Sie den geöffneten Ampelschirm nicht unbeaufsichtigt. Überraschend auftretender Starkwind könnte Schäden verursachen.
■ Schließen Sie den Ampelschirm bei Wind, Schnee- oder Regenfällen.
■ Hängen Sie keine Gegenstände (z.B. Kleidung) an das Produkt.

Hinweis: Sie benötigen für die Montage eine Arbeitsfläche von mindestens 16 m² Größe und 4 m Durchmesser.

Hinweis: Ziehen Sie für den Aufbau ggf. eine zweite Person hinzu.

Hinweis: Halten Sie für den Plattenständer 4 Wegeplatten à ca. 50 x 50 x 5 cm bereit. Platzieren Sie die Wegeplatten ordnungsgemäß auf den Querstreben des Plattenständers.

- Plattenständer montieren

□ Stecken Sie die Querstrebe für Plattenständer 22 auf die Querstrebe für Plattenständer 1 1 (siehe Abbildung B).

□ Verschrauben Sie den unteren Holm ^3 mit den zusammengesteckten Querstreben. Verwenden Sie dazu die Schrauben (ca. M8 x 20 mm) 4 mit den Unterlegscheiben (ca. ø 8 mm) 5 (siehe Abbildung C).

☐ Setzen Sie den oberen Holm mit Anbauteilen in den unteren Holm des Plattenständers 3 ein und verschrauben Sie die beiden Holme mit der Überwurfmutter 13 (siehe Abbildung D, Schritt ①).

• Schirmdach öffnen

☐ Schieben Sie den Auslege ^7 nach oben bis zum Stopper ^18 (siehe Abbildung E, Schritt ①). Arretieren Sie die Stützschiene ^16 indem Sie die Kunststoffhülse ^17 nach unten schieben (siehe Abbildung E, Schritt ②).

☐ Schieben Sie das Griffstück nach oben bis zum Stopper 10 (siehe Abbildung F, Schritt ①). Arretieren Sie das Griffstück 12 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung F, Schritt ②).

Drehen Sie die Kurbel4 im Uhrzeigersinn bis das Schirmdach 8 vollständig geöffnet ist (siehe Abbildung G, Schritt ①).

• Schirmdach drehen

☐ Lösen Sie die Arretierung am Griffstück ^2 . Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung G, Schritt ②).

☐ Schwenken Sie das Schirmdach in die gewünschte Position (siehe Abbildung G, Schritt ③).

□ Arretieren Sie das Griffstück2 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung G, Schritt 4).

• Schirmdach neigen

☐ Lösen Sie die Arretierung am Griffstück ^2 . Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung H, Schritt ①).

☐ Schieben Sie das Griffstück nach unten, bis der gewünschte Neigungswinkel erreicht ist (siehe Abbildung H, Schritt ②).

□ Arretieren Sie das Griffstück mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung H, Schritt 3).

- Schirmdach schließen, Ampel- schirm bewegen

Drehen Sie die Kurbel4 gegen den Uhrzeigersinn, bis das Schirmdach 8 vollständig geschlossen ist (siehe Abbildung I, Schritt ①).

☐ Schieben Sie die Kunststoffhüls ^37 an der Stütz-schiene ^16 nach oben (siehe Abbildung J, Schritt ①).

□ Ziehen Sie den Auslege ^7 am Kurbelgehäuse ^15 nach unten (siehe Abbildung J, Schritt ②).

☐ Lösen Sie die Arretierung am Griffstück ^2 . Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung K, Schritt ①).

☐ Schieben Sie das Griffstück 12 nach unten, bis es auf der Überwurfmutter 13 aufliegt (siehe Abbildung K, Schritt ②).

- Reinigung und Pflege

☐ Reinigen Sie das Produkt mit einem leicht angefeuchteten, fusselfreien Tuch.

□ Lagern Sie das Produkt im Winter an einem kühlen und trockenen Ort – Vermeiden Sie die Lagerung in geheizten Räumen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

• GARANTIE

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

IAN Model No. Version
273548 HG00452 11/2015
273549 HG00453 11/2015

IAN 273548

IAN 273549
